AutoCAD Architecture 2011. Руководство пользователя (глава 29-35)

Создание перекрытия на чертеже

Создание перекрытия/ската крыши с
пользовательскими параметрами

Эта процедура используется для добавления перекрытия или ската крыши с
указанными параметрами.

Откройте палитру инструментов "Проектирование" и выберите
инструмент перекрытия или ската крыши.

(Возможно, потребуется осуществить прокрутку, чтобы отобразился
нужный инструмент.)

ПРИМЕЧАНИЕ

Также получить доступ к инструментам перекрытий

и скатов крыши можно на панели "Создание" вкладки "Главная" на
ленте.

На палитре свойств перейдите на вкладку "Проектирование", разверните
узлы "Основные" и "Общие".

В составе группы свойств "Стиль" выберите стиль перекрытий или
скатов крыш.

Создание перекрытия/ската крыши с пользовательскими параметрами | 2603

Укажите значение для границ помещений:

то...

Если требуется...

выберите "Да".

разрешить использование перекры-
тия или ската крыши в качестве
ограничивающего объекта для ассо-
циативных помещений,

выберите "Нет".

запретить использование перекры-
тия или ската крыши в качестве
ограничивающего объекта для ассо-
циативных помещений,

выберите "По стилю".

использовать параметры ограниче-
ния из стиля перекрытий/скатов
крыш,

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Выберите для параметра "Режим" значение "В проекции" или
"Непосредственно".

Если выбрано значение "В проекции", то заданные координаты

первой точки проецируются в виде значения Z текущей базовой высоты.
Так определяется точка вставки. Вторая точка определяет базовую
линию. Все последующие точки проецируются на плоскость,
определяемую базовой линией и заданным углом наклона. Данный
режим предусмотрен для архитекторов, которым необходимо
скомпоновать перекрытие или скат крыши посредством снятия копии
чертежа горизонтальной проекции.

Если выбрано значение "Непосредственно", указанные вами точки
становятся вершинами периметра перекрытия.

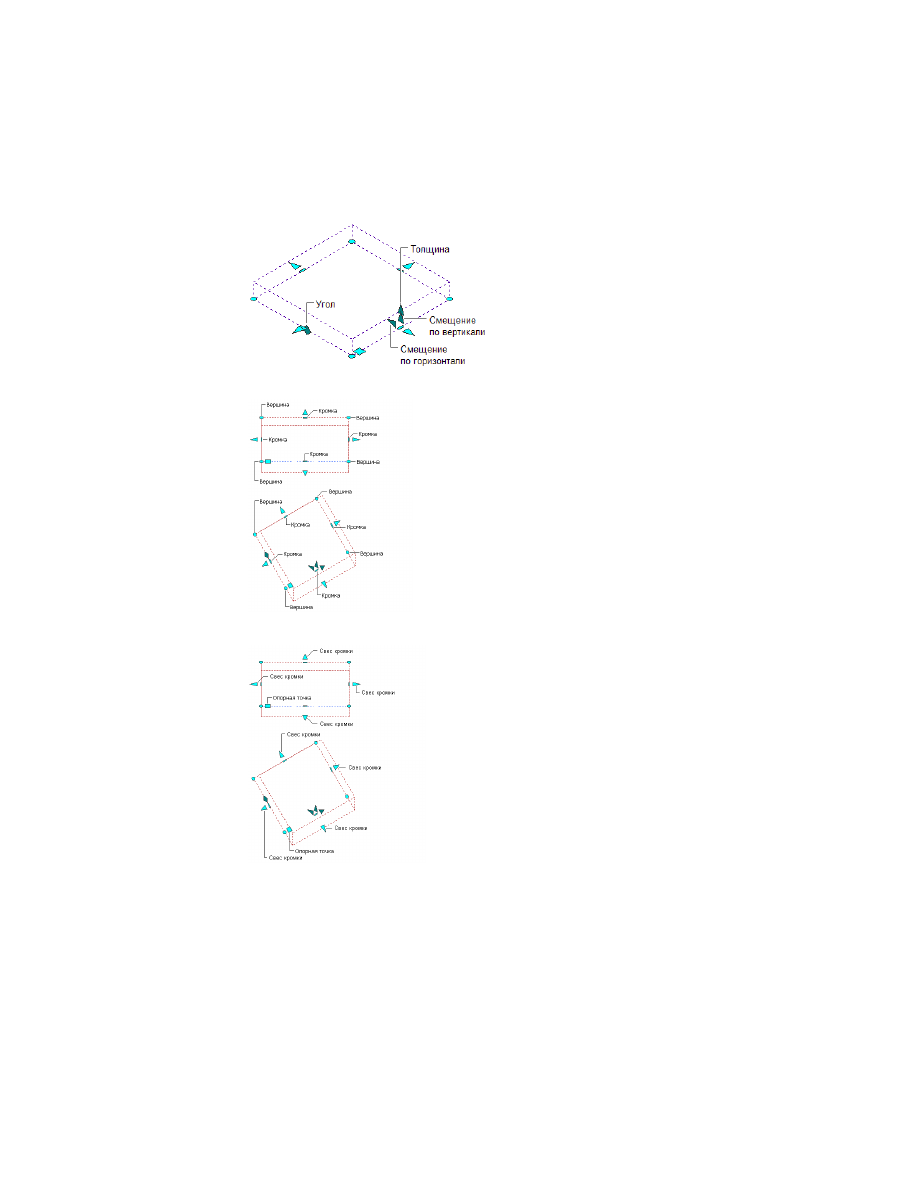

Разверните опцию "Размеры".

Введите значение параметра "Толщина".

Для параметра "Вертикальное смещение" введите значение смещения
по вертикали от точки вставки.

Для параметра "Горизонтальное смещение" введите значение смещения
по горизонтали от точки вставки.

2604 | Глава 30 Перекрытия и скаты крыш

Выберите способ привязки.

то для параметра "Привязка"...

Если требуется выровнять…

выберите значение "Сверху".

верхнюю точку перекрытия или
ската крыши с первой указанной
точкой,

выберите "По центру".

центр перекрытия или ската крыши
с первой указанной точкой,

выберите "Снизу".

нижнюю точку перекрытия или ска-
та крыши с первой указанной точ-
кой,

выберите "По линии наклона".

линию наклона перекрытия или
ската крыши с первой указанной
точкой,

ПРИМЕЧАНИЕ

Эта привязка используется только для вставки

перекрытий или скатов крыш и не сохраняется как параметр
вставленного объекта. Метод предназначен, главным образом, для
режима "Непосредственно".

Линия наклона представляет собой положение перекрытия или ската
крыши относительно его нижней грани. Значение смещения по толщине
в стиле определяет расстояние между базовой линией и нижней гранью.

Введите значение высоты точки вставки перекрытия или ската крыши
для параметра "Базовая высота".

(Данный параметр доступен, только если выбран режим "В проекции".)

Выберите направление или определите ориентацию выстраиваемого
перекрытия или ската крыши по отношению к базовой линии.

Для параметра "Свес" введите значение глубины свеса.

Выберите стиль для "Кромки по периметру".

Если выбран режим "В проекции", разверните группу свойств "Наклон"
и введите значения параметров возвышения, пролета или угла, чтобы
определить наклон перекрытия или ската крыши.

Укажите начальную точку перекрытия или ската крыши.

Начальная точка определяет точку вставки и начало базовой линии.
Начальная точка также определяет положение опорной точки по
умолчанию для перекрытия или ската крыши.

Создание перекрытия/ската крыши с пользовательскими параметрами | 2605

Укажите вторую точку для определения первой кромки (базовой линии).

Укажите остальные точки, определяющие вершины периметра
перекрытия или ската крыши:

то...

Если требуется...

укажите точку в направлении замы-
кания периметра и введите

(для

замкнуть периметр, начертив две
кромки, соприкасающиеся под
прямым углом,

команды ОРТО). Кромка будет
удлиняться, пока не соприкоснется
с другой кромкой, перпендикуляр-
ной первой.

введите

(в качестве команды "За-

мкнуть").

замкнуть периметр посредством
добавления кромки от его предыду-
щей точки до начальной точки базо-
вой линии,

Продолжайте размещение перекрытий или скатов крыши, по
завершении нажмите

ENTER

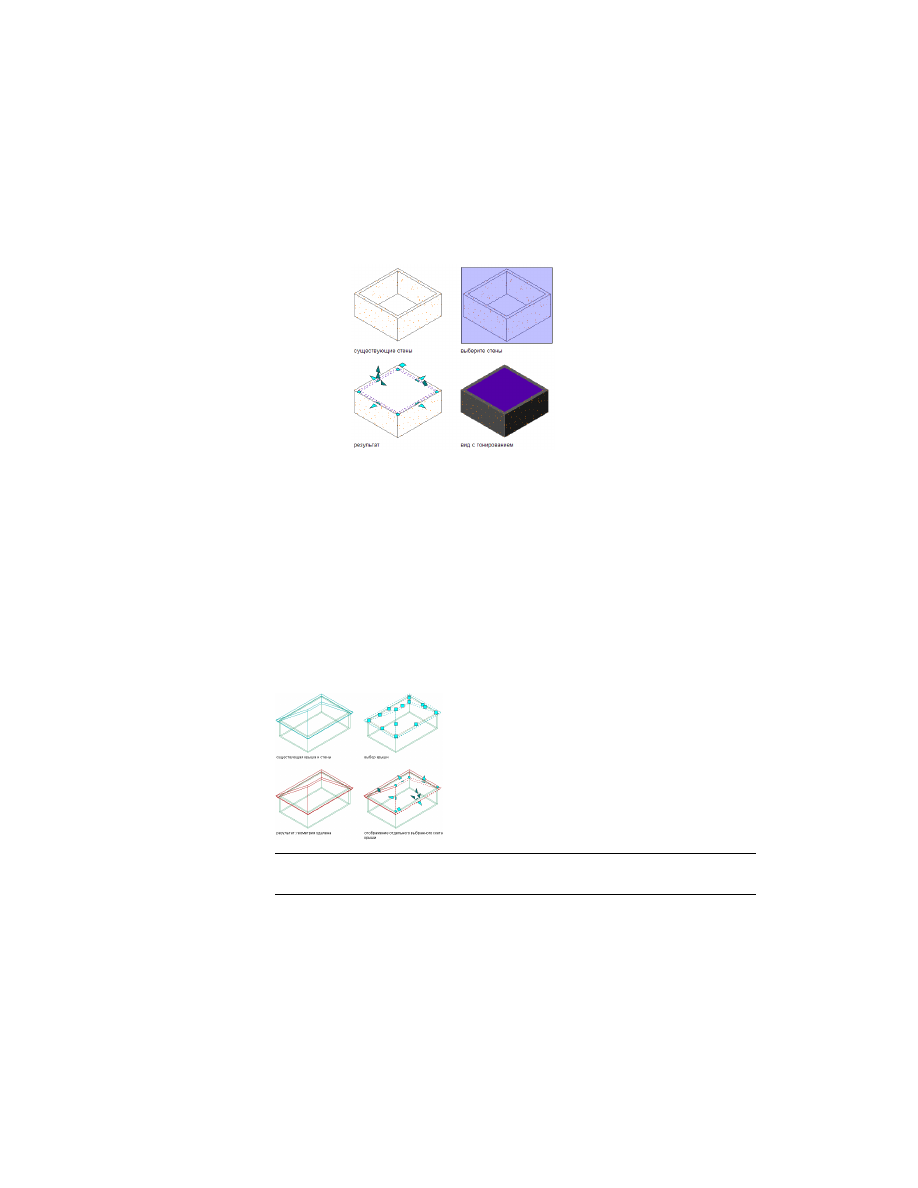

Создание перекрытия или ската крыши на основе
стен

Эта процедура используется для создания прямоугольного перекрытия или ската
крыши на основе одной или нескольких стен. Этот способ удобен, если необходимо
создать определенную взаимную привязку базовой линии перекрытия или ската
крыши и базовой линии стены. При создании перекрытия или ската крыши на основе
одной стены кромку базовой линии перекрытия/ската крыши определяет базовая
высота стены. При создании перекрытия или ската крыши на основе нескольких
стен кромку базовой линии перекрытия/ската крыши определяет верхняя часть
первой выбранной стены.

Указав нулевой угол наклона, можно создать плоское перекрытие или плоский скат
крыши, повторяющий внешний контур нескольких стен. При выборе нескольких
стен и ненулевого угла наклона создается несколько перекрытий или скатов крыши.

Если замкнутая полилиния пересекается с одной из выбранных стен, полученная
конструкция перекрытия или ската крыши недопустима, и следует выбрать стены
заново.

2606 | Глава 30 Перекрытия и скаты крыш

СОВЕТ

Эта процедура подходит для размещения скатов крыши поверх

существующих стен. Команда "Преобразовать", которая вызывается с контекстной
вкладки "Крыша" существующего объекта-крыши, подходит для создания
определенной взаимной привязки базовой линии перекрытия и базовой линии
стены.

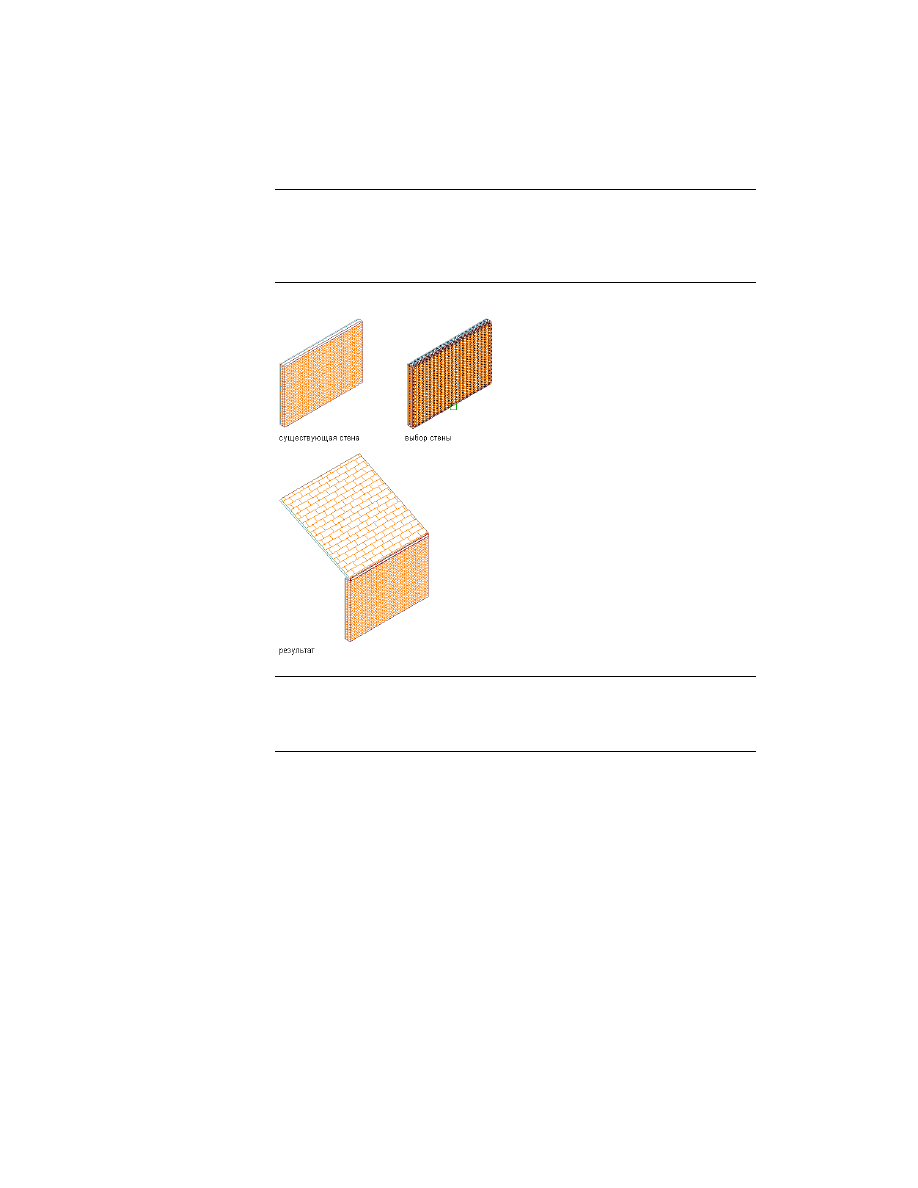

Создание ската крыши на основе стены

ПРИМЕЧАНИЕ

При выборе нескольких неправильно подчищенных стен результат

преобразования перекрытия или ската крыши может оказаться непредсказуемым.
Для получения дополнительной информации см. раздел

Определения группы

подчистки

на стр. 1458.

Откройте палитру инструментов "Проектирование" и выберите
инструмент перекрытия или ската крыши.

(Возможно, потребуется осуществить прокрутку, чтобы отобразился
нужный инструмент.)

Щелкните правой кнопкой мыши на инструменте и выберите
"Применить свойства инструмента"

➤

"Линии и стены" (или "Линии,

стены и крыша", если выбран инструмент ската крыши).

Выберите одну или несколько стен и нажмите

ENTER

Создание перекрытия или ската крыши на основе стен | 2607

Введите

(да), чтобы удалить стены из чертежа, или

(нет), чтобы

сохранить стены в чертеже.

Укажите способ привязки перекрытия:

то...

Если требуется выровнять…

введите

(верх).

верхнюю точку перекрытия или
ската крыши с первой указанной
точкой,

введите

(по центру).

центр перекрытия или ската крыши
с первой указанной точкой,

введите

(низ).

нижнюю точку перекрытия или ска-
та крыши с первой указанной точ-
кой,

введите

(линия наклона).

линию наклона перекрытия или
ската крыши с первой указанной
точкой,

ПРИМЕЧАНИЕ

Эта привязка используется только для вставки

перекрытий или скатов крыш и не сохраняется как параметр
вставленного объекта.

Укажите привязку стены для выравнивания кромки:

то...

Если требуется выровнять
кромку по базовой линии пере-
крытия или ската крыши с...

введите

(слева).

левой стороной стены, исходя из
направления вычерчивания стены,

введите

(по центру).

центральной стороной стены,

введите

(справа).

правой стороной стены, исходя из
направления вычерчивания стены,

введите

(базовая линия).

базовой линией стены,

2608 | Глава 30 Перекрытия и скаты крыш

Чтобы указать направление наклона, введите

(влево) или

(вправо).

Это соотносится с направлением стены на чертеже.

Создание перекрытия на основе стен

При необходимости отредактируйте свойства перекрытия или ската
крыши на палитре свойств.

Создание ската из крыши

Эта процедура используется для преобразования граней существующей крыши в
отдельные скаты со свойствами выбранного инструмента ската крыши. После этого
можно отредактировать скаты крыши, а также их кромки по отдельности.

Также можно преобразовать крышу в скаты крыши на контекстной вкладке "Крыша".
Подробную информацию см. в разделе

Преобразование крыши в скаты крыши

на

стр. 2588.

СОВЕТ

При преобразовании крыши в кровельные плиты последние будут иметь

такой же свес, как и у крыши

Откройте палитру инструментов, в которой содержится требуемый
инструмент ската крыши.

Создание ската из крыши | 2609

(Возможно, потребуется осуществить прокрутку, чтобы отобразился
нужный инструмент.)

Щелкните правой кнопкой мыши на инструменте, а затем выберите
"Применить свойства инструмента", "Линии, стены и крыша".

Выберите преобразуемую крышу и нажмите

ENTER

При выводе подсказки о необходимости удаления исходной геометрии
нажмите

ENTER

для сохранения существующей крыши или

(да) - для

ее стирания.

При необходимости отредактируйте свойства скатов крыши на палитре
свойств.

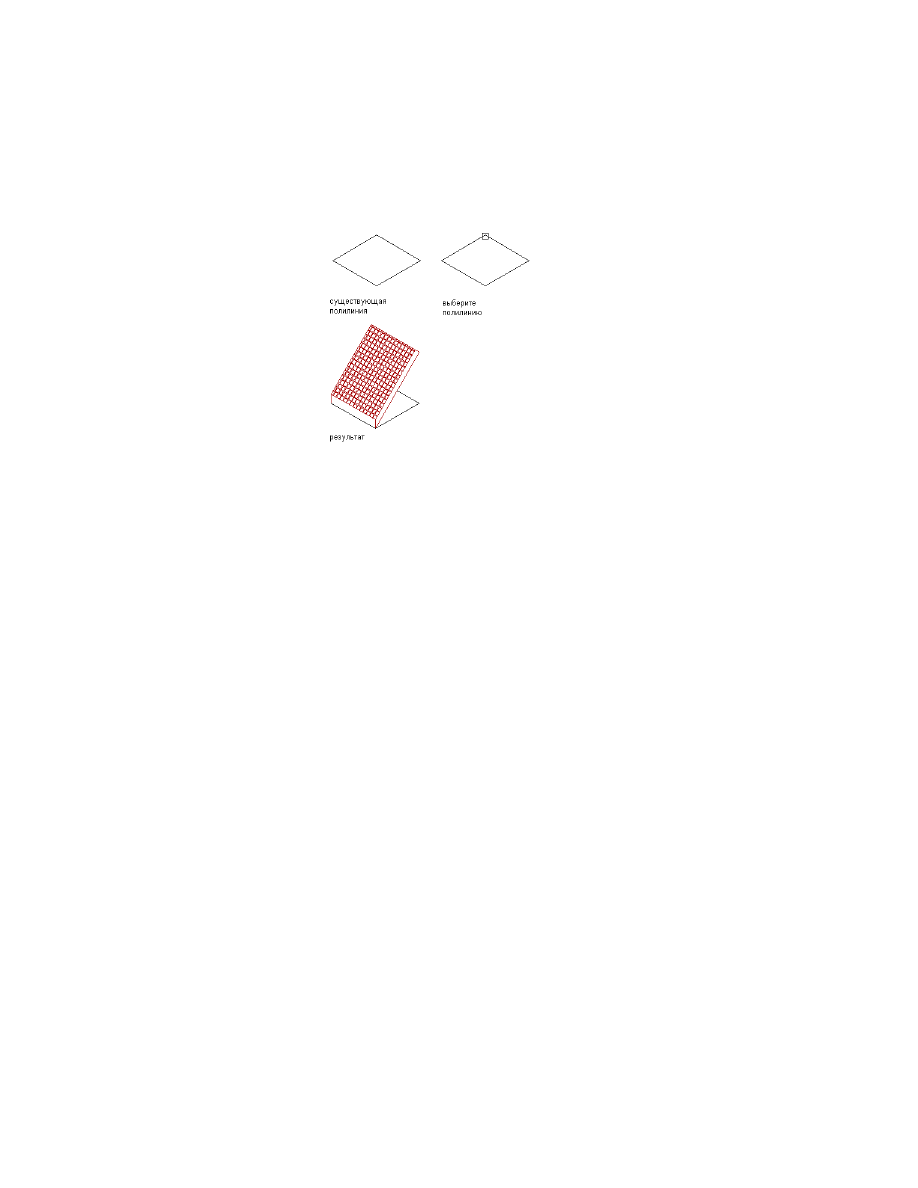

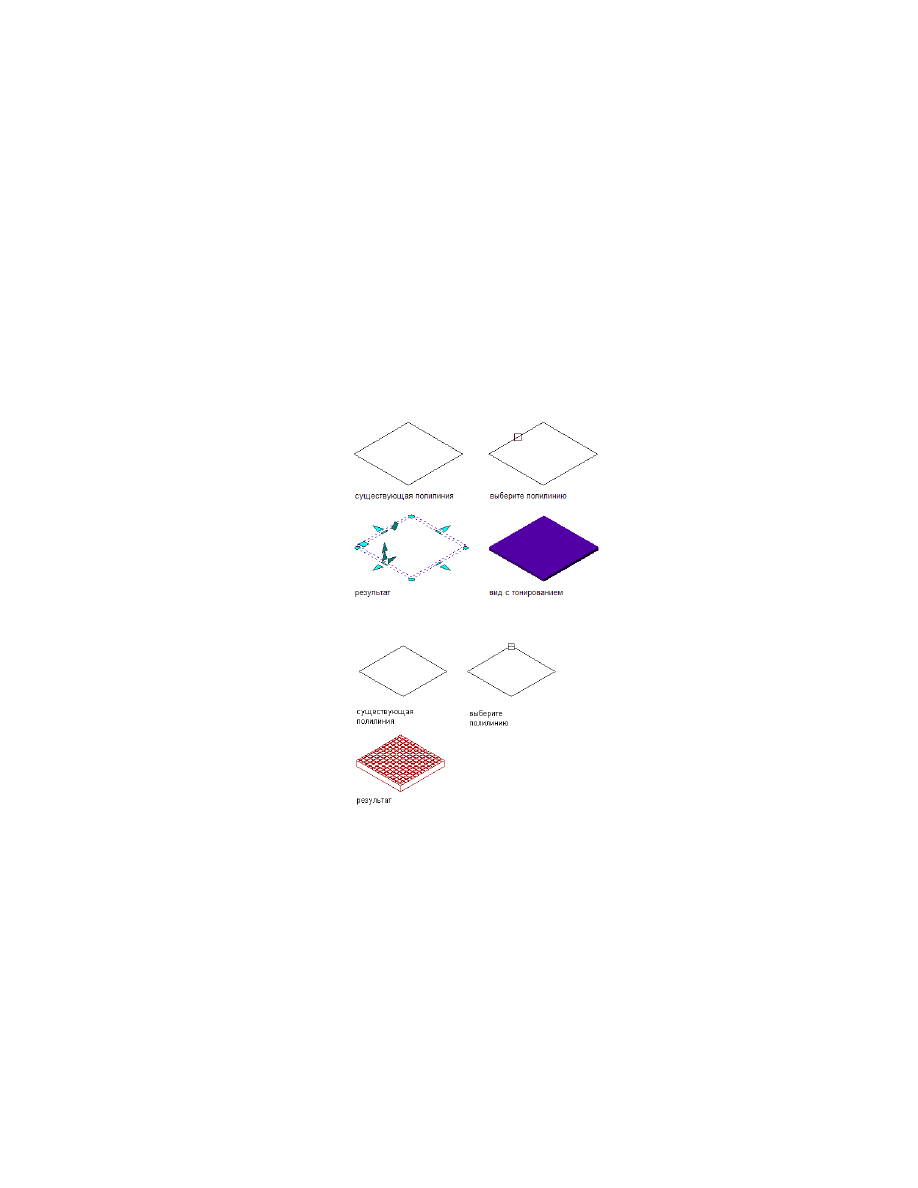

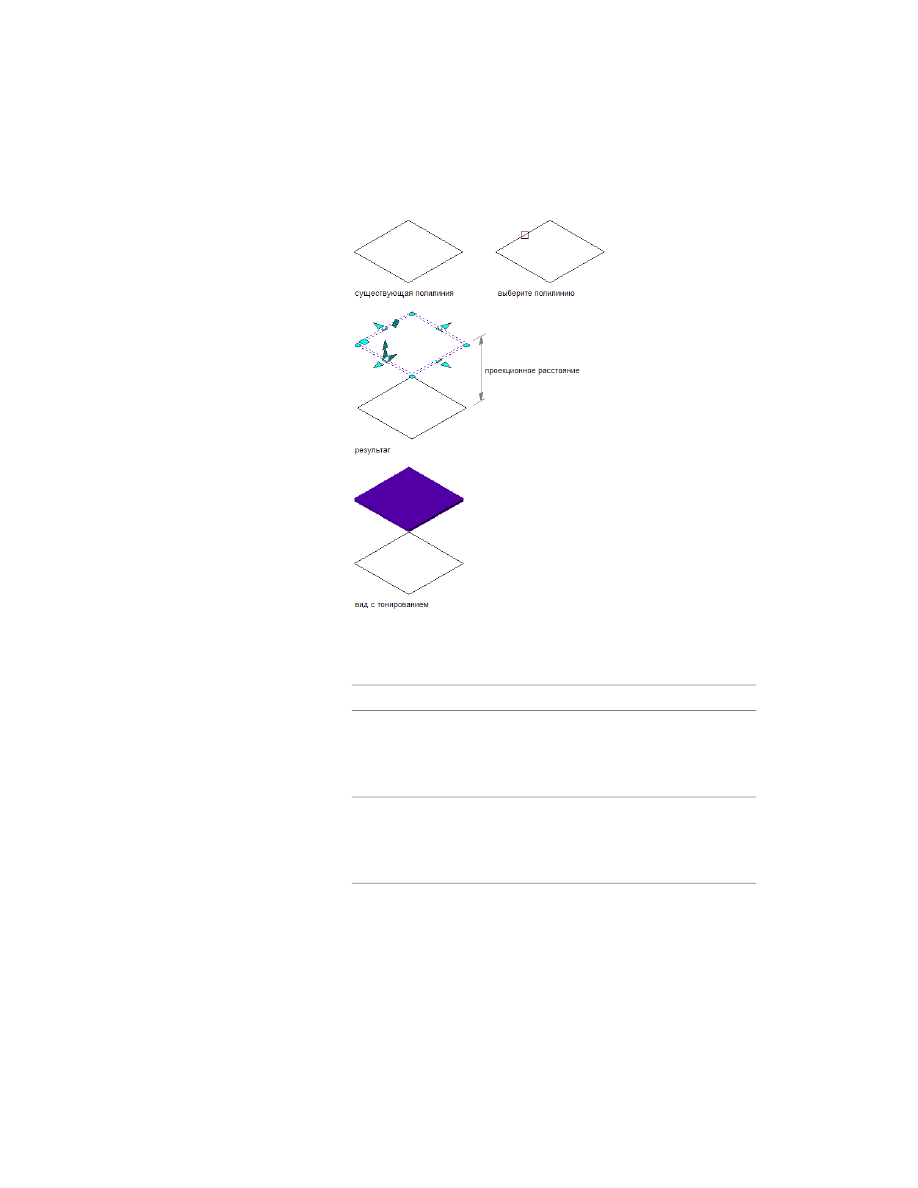

Создание перекрытия или ската крыши из
полилинии

Эта процедура используется для преобразования замкнутой полилинии в одиночный
объект перекрытие или скат крыши, свойства которого определяются выбранным
инструментом. Эти свойства можно отредактировать после создания объекта.
Кромкой перекрытия или ската крыши по базовой линии становится первая
построенная линия полилинии.

Построение перекрытий или скатов крыш на основе полилиний бывает удобно, когда
требуется создать сложную форму или объект с дуговыми кромками. Гладкость
(замощение) дуговых кромок контролируется двумя параметрами разрешения экрана
при отображении AD-объектов: "Отклонение в фасетах" и "Фасетный максимум".
Начиная с версии Autodesk Architectural Desktop 2007, пользователям предоставлена
возможность настройки этих параметров после создания перекрытия или ската
крыши. Кроме того, отдельные сегменты или фасеты, образующие дуговую кромку,
уже не рассматриваются как отдельные кромки; каждая дуга на периметре перекрытия
или ската крыши рассматривается как одиночная кромка. Для получения
дополнительной информации см. раздел

Задание разрешения экранного

представления объектов с фасетами

на стр. 231.

Постройте замкнутую полилинию требуемой формы в месте для
размещения перекрытия или ската крыши.

Откройте палитру инструментов, в которой содержится требуемый
инструмент перекрытия/ската крыши.

(Возможно, потребуется осуществить прокрутку, чтобы отобразился
нужный инструмент.)

2610 | Глава 30 Перекрытия и скаты крыш

Щелкните правой кнопкой мыши на инструменте и выберите
"Применить свойства инструмента"

➤

"Линии и стены" (или "Линии,

стены и крыша", если выбран инструмент ската крыши).

Выберите замкнутую полилинию и нажмите

ENTER

Введите

(да) для удаления полилинии или

(нет) для сохранения

полилинии в чертеже.

Укажите режим.

При вводе

(непосредственно) вершины полилинии становятся

вершинами периметра перекрытия или ската крыши. Любое значение
наклона, заданное в свойствах инструмента, игнорируется.

Преобразование полилинии в перекрытие в режиме "Непосредственно"

Преобразование полилинии в скат крыши в режиме "Непосредственно"

Создание перекрытия или ската крыши из полилинии | 2611

Преобразование полилинии в скат крыши при использовании непосредственного режима
и добавлении угла наклона

При вводе

(режим "В проекции") появляется запрос на задание базовой

высоты перекрытия или ската крыши. Координаты

первой вершины

полилинии проецируются на значение Z базовой высоты. Так
определяется точка вставки.

2612 | Глава 30 Перекрытия и скаты крыш

Преобразование полилинии в перекрытие в режиме "В проекции"

Если выбран режим "В проекции", введите значение параметра "Базовая
высота".

Укажите способ привязки перекрытия:

то...

Если требуется выровнять...

введите

(сверху).

верхнюю часть перекрытия/ската
крыши с полилинией (или с базовой
высотой, если используется режим
"В проекции"),

введите

(по центру).

центральную часть перекрытия/ска-
та крыши с полилинией (или с базо-
вой высотой, если используется ре-
жим "В проекции"),

введите

(снизу).

нижнюю часть перекрытия/ската
крыши с полилинией (или с базовой

Создание перекрытия или ската крыши из полилинии | 2613

то...

Если требуется выровнять...

высотой, если используется режим
"В проекции"),

введите

(линия наклона).

линию наклона перекрытия/ската
крыши с полилинией (или с базовой
высотой, если используется режим
"В проекции"),

ПРИМЕЧАНИЕ

Эта привязка используется только для вставки

перекрытий или скатов крыш и не сохраняется как параметр
вставленного объекта.

При необходимости отредактируйте свойства перекрытия или ската
крыши на палитре свойств. Например, можно добавить угол наклона.

Создание перекрытия на основе пространства

Данная процедура используется для преобразования помещения в перекрытие,
свойства которого определяются выбранным инструментом перекрытия. После того
как перекрытие создано, его свойства можно отредактировать. При наличии
вырезающего элемента в каком-нибудь из выбранных помещений можно указать,
надо ли применить его в качестве отверстия в новом перекрытии.

ПРИМЕЧАНИЕ

В настоящее время эта процедура доступна только для инструментов

перекрытия.

Откройте инструментальную палитру, в которой содержится
требующийся инструмент перекрытия.

(Для выведения нужного инструмента на экран может понадобиться
прокрутить палитру).

Щелкните правой кнопкой мыши на инструменте и выберите
"Применить свойства инструмента"

➤

"Помещение".

2614 | Глава 30 Перекрытия и скаты крыш

Выберите одно или несколько помещений и нажмите

ENTER

, чтобы

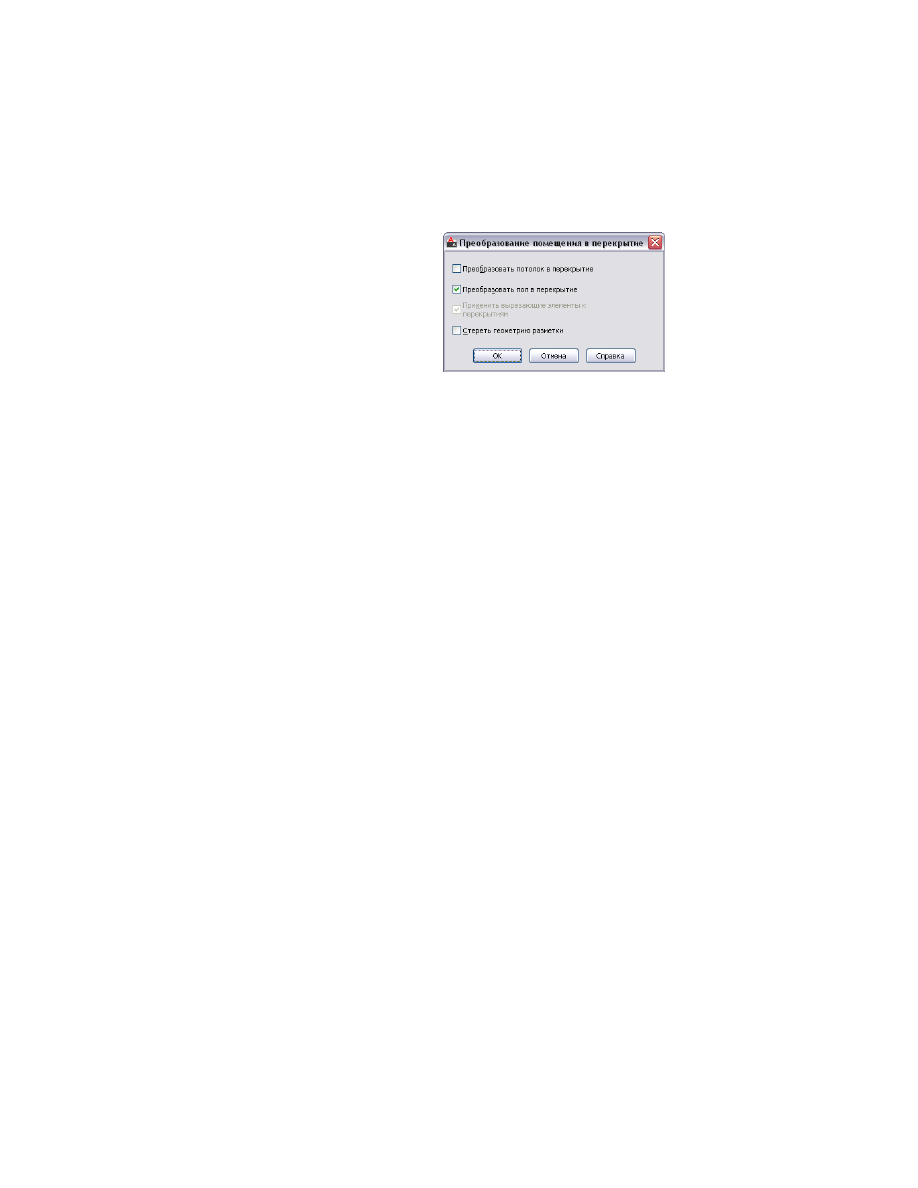

открыть диалоговое окно "Преобразование помещения в перекрытие".

Если требуется создать перекрытие из потолка помещения, включите
опцию "Преобразовать потолок в перекрытие".

Если требуется создать перекрытие из пола помещения, включите опцию
"Преобразовать пол в перекрытие".

Если требуется проигнорировать параметры вырезающих элементов
для любых выбранных помещений, отключите опцию "Применить
вырезающие элементы к перекрытию".

Для удаления помещения выберите "Стереть геометрию разметки".

Нажмите "ОК".

При необходимости отредактируйте свойства нового перекрытия на
палитре свойств.

Создание инструмента перекрытия или ската крыши

Эта процедура используется для создания инструмента перекрытия или ската крыши
и его добавления на палитру инструментов. Создание собственных инструментов
может потребоваться при размещении на чертеже нескольких перекрытий или скатов
крыши определенных стилей с одинаковыми свойствами.

Например, проектируется административное здание со сложной системой крыш.
Несмотря на одинаковый стиль скатов и кромок всех участков скатной крыши, угол
наклона всех скатов крыши неодинаков. Для повышения эффективности работы
можно создать для каждого угла наклона свой инструмент скат крыши, а затем,
выбрав соответствующий инструмент, установить на все участки крыши скаты с
соответствующими углами наклона.

Создание инструмента перекрытия или ската крыши | 2615

Для создания инструмента перекрытия или ската крыши можно использовать любой
из указанных ниже способов:

■

Перетаскивание перекрытия или ската крыши с необходимыми свойствами на
инструментальную палитру.

■

Перетаскивание стиля перекрытий или скатов крыш из Диспетчера стилей на
инструментальную палитру и последующая адаптация свойств нового
инструмента.

■

Копирование существующего инструмента перекрытия или ската крыши и
последующая адаптация свойств нового инструмента.

■

Перетаскивание инструмента перекрытия или ската крыши из каталога
инструментов в Библиотеке компонентов и последующая адаптация свойств
нового инструмента.

Откройте палитру инструментов, в которой следует создать инструмент.

Создать инструмент.

то...

Если требуется...

выберите перекрытие или скат
крыши и перетащите его на инстру-
ментальную палитру.

СОВЕТ

Перетаскивание пере-

крытия или ската крыши осуще-
ствляется посредством захвата
указателем мыши точки пери-
метра объекта, а не с помощью
ручек.

создать инструмент на основе пере-
крытия или ската крыши на чертеже,

Щелкните на вкладке "Управле-

ние"

➤

панель "Стиль и отображе-

создать инструмент на основе стиля
перекрытия или ската крыши в
Диспетчере стилей,

ние"

➤

"Диспетчер стилей"

найдите стиль, который требуется
скопировать, и перетащите его на
инструментальную палитру. Нажми-
те "ОК" для закрытия Диспетчера
стилей.

2616 | Глава 30 Перекрытия и скаты крыш

то...

Если требуется...

Щелкните правой кнопкой мыши на
инструменте, выберите "Копиро-
вать", затем - "Вставить".

скопировать инструмент на текущей
палитре,

откройте другую палитру инструмен-
тов, щелкните на инструменте пра-

скопировать инструмент из другой
палитры,

вой кнопкой и выберите "Копиро-
вать". Повторно откройте палитру,
в которую требуется добавить ин-
струмент, щелкните правой кнопкой
мыши и выберите "Вставить".

Щелкните правой кнопкой на новом инструменте и выберите
"Свойства".

Введите имя инструмента.

Щелкните на параметре "Описание", введите описание инструмента и
нажмите "OK".

Такие описания используются в качестве всплывающих подсказок для
инструментов в палитре инструментов, а также играют роль описаний
инструментов, занесенных в каталог инструментов.

Разверните опцию "Основные", затем - "Общие".

Нажмите кнопку

рядом с заголовком "Описание" для ввода описания

инструмента.

Если не требуется использовать ключ слоя по умолчанию, щелкните

рядом с заголовком "Ключ слоя" для выбора ключа слоя.

Если требуется переопределить имена слоев по умолчанию, щелкните

рядом с заголовком "Переопределения слоя" для выбора

переопределения слоя.

Выберите стиль перекрытий или скатов крыш.

В качестве значения параметра "Расположение стиля" выберите файл
чертежа со стилем, который будет использоваться для данного
инструмента, или нажмите "Обзор" и выберите файл в стандартном
диалоговом окне выбора файла.

Создание инструмента перекрытия или ската крыши | 2617

Укажите значение для границ помещений:

то...

Если требуется...

выберите "Да".

выберите "Нет".

Выберите "По стилю".

использовать параметры ограниче-
ния из стиля перекрытий/скатов
крыш,

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Выберите режим "В проекции" или "Непосредственно".

Разверните "Размеры".

Введите значение параметра "Толщина".

Для параметра "Вертикальное смещение" введите значение смещения
по вертикали от точки вставки.

Для параметра "Горизонтальное смещение" введите значение смещения
по горизонтали от точки вставки.

Выберите способ привязки.

то...

Если требуется выровнять…

выберите значение "Сверху".

верхнюю точку перекрытия или
ската крыши с первой указанной
точкой,

выберите "По центру".

центр перекрытия или ската крыши
с первой указанной точкой,

выберите "Снизу".

нижнюю точку перекрытия или ска-
та крыши с первой указанной точ-
кой,

2618 | Глава 30 Перекрытия и скаты крыш

то...

Если требуется выровнять…

выберите "По линии наклона".

линию наклона перекрытия или
ската крыши с первой указанной
точкой,

ПРИМЕЧАНИЕ

Эта привязка используется только для вставки

перекрытия и не сохраняется в качестве параметра перекрытия.
Привязка выполняется, главным образом, в режиме
"Непосредственно".

Для параметра "Свес" введите значение глубины свеса.

Выберите стиль для "Кромки по периметру".

В качестве значения параметра "Расположение стиля кромок" выберите
файл чертежа со стилем кромок, используемым для кромок, создаваемых
данным инструментом, или нажмите "Обзор" и выберите файл в
стандартном диалоговом окне выбора файла.

Нажмите "ОК".

Редактирование перекрытий и скатов крыш

После размещения перекрытия или ската крыши на чертеже можно изменить его
стиль, положение, размер, форму, наклон, стили кромок и другие характеристики.
Кромки перекрытия/ската крыши можно соединить под углом и обрезать или
удлинить объект, используя другой объект в качестве ссылки. Кроме того,
редактировать перекрытия и скаты крыш можно с помощью таких объектов, как
вырезающие элементы и тела-модификаторы.

В зависимости от предпочитаемого типа редактирования могут быть доступны
различные методы:

■

После выбора перекрытия или ската крыши можно щелкнуть в любой точке
вдоль периметра, не принадлежащей ручке, и перетащить весь объект в новое
расположение. Также можно щелкнуть на ручке и, удерживая нажатой клавишу
пробела, перетащить объект в новое место, а затем снова щелкнуть.

Редактирование перекрытий и скатов крыш | 2619

■

Перемещая ручки, которые отображаются на выделенном перекрытии или скате
крыши, можно изменять его ориентацию, размеры и другие физические
характеристики.

■

При изменении размера или угла с помощью ручек функция "Динамический
ввод" позволяет вместо перемещения ручки ввести точное значение. (Эта функция
задействована по умолчанию; включение/отключение данной функции
осуществляется нажатием на кнопку DYN, расположенную в строке состояния
приложения. Подробную информацию см. в разделе

Динамические размеры

на

стр. 140.)

■

Свойства инструмента перекрытия/ската крыши можно применять к
существующим перекрытиям/скатам крыш.

■

Изменять параметры можно на палитре свойств объекта. Также можно
использовать вкладку "Отображение" палитры свойств для изменения настройки
свойств отображения для выбранного экранного компонента объекта в текущем
экранном представлении. Более подробную информацию см. в разделе

Использование палитры свойств для изменения графических свойств

на стр. 849.

■

Можно использовать команды редактирования с контекстной вкладки ленты
для объекта.

Редактирование перекрытий/скатов крыши с помощью
ручек

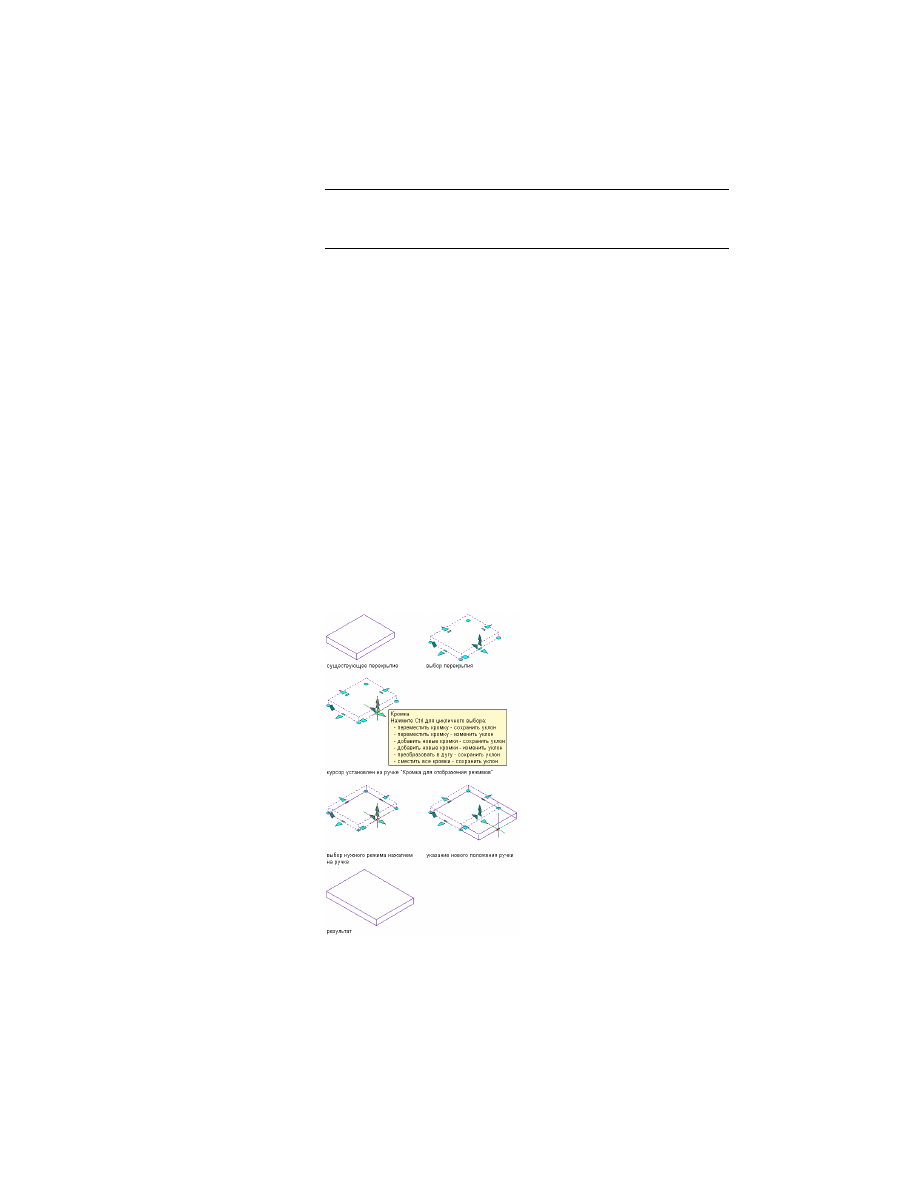

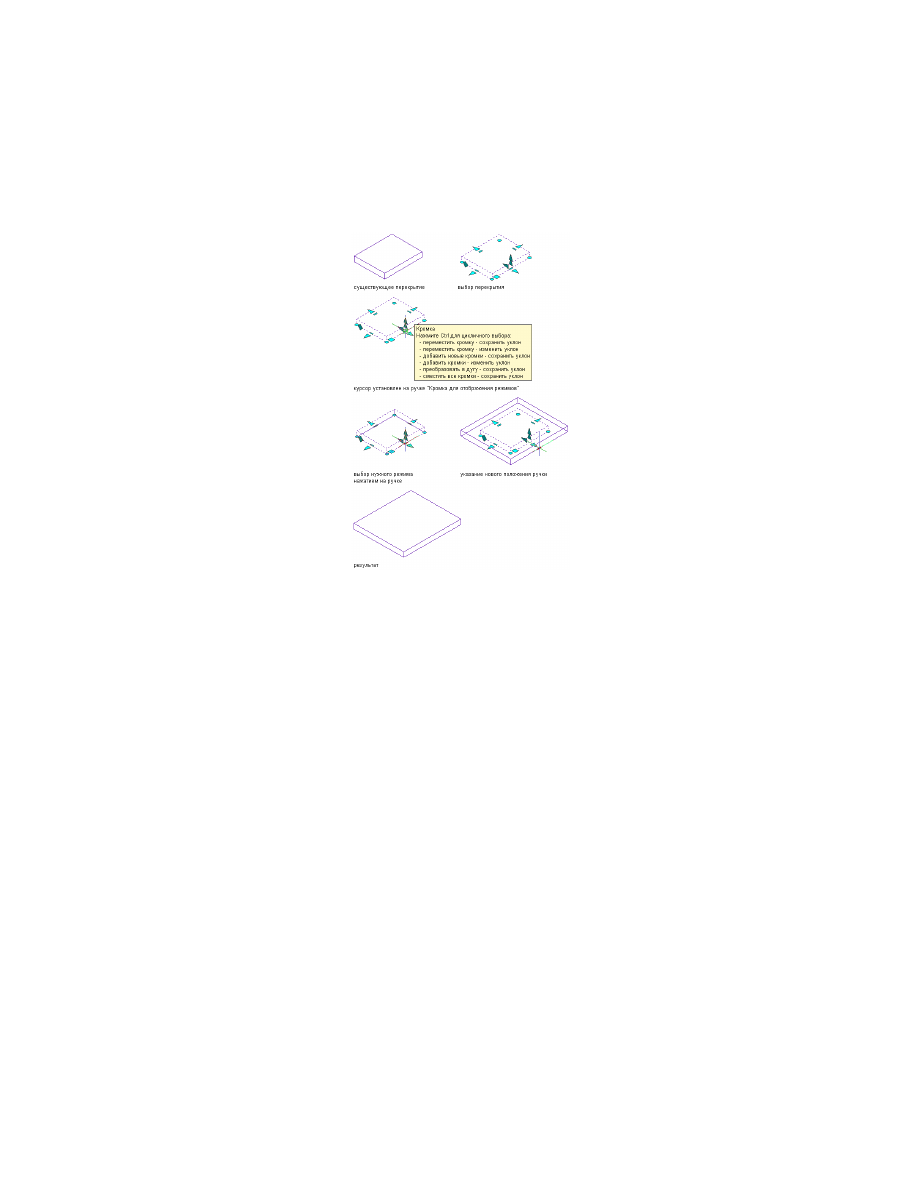

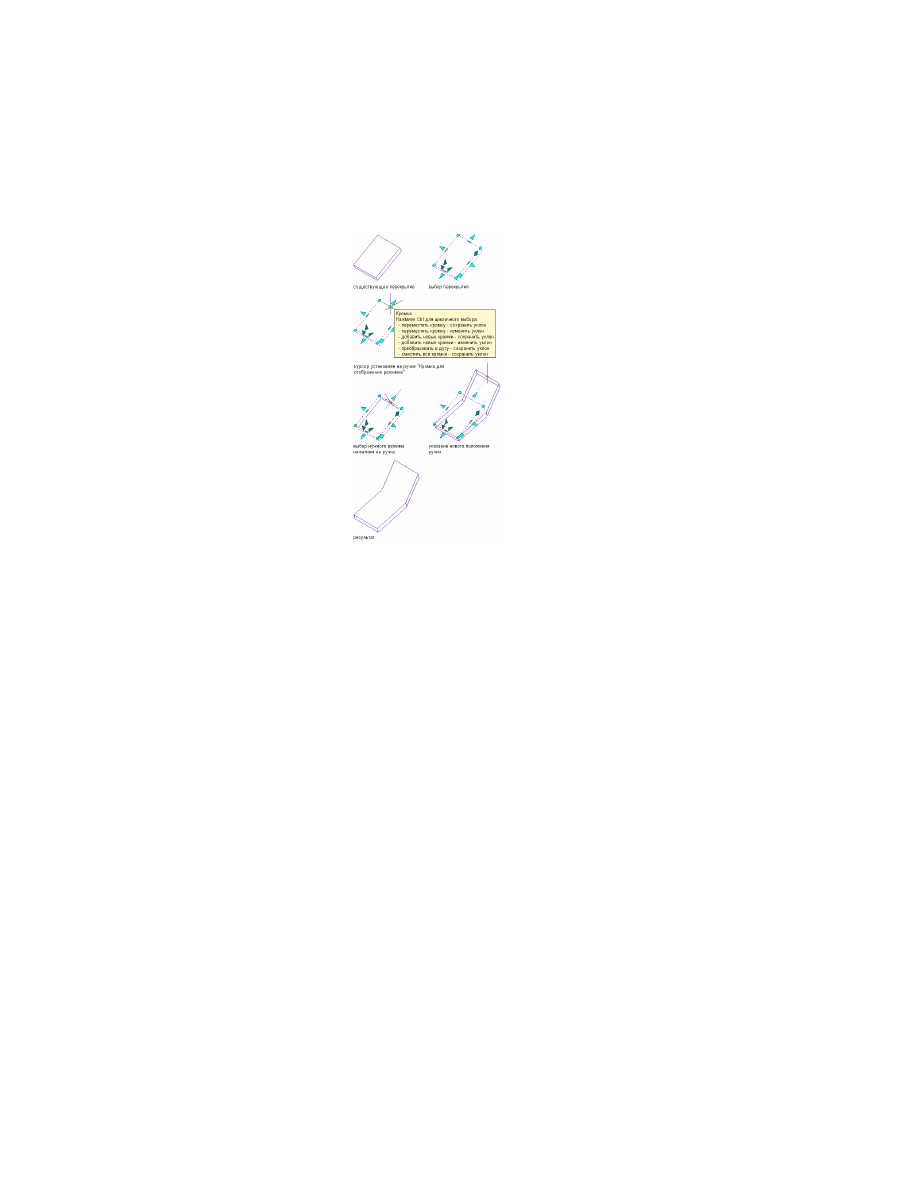

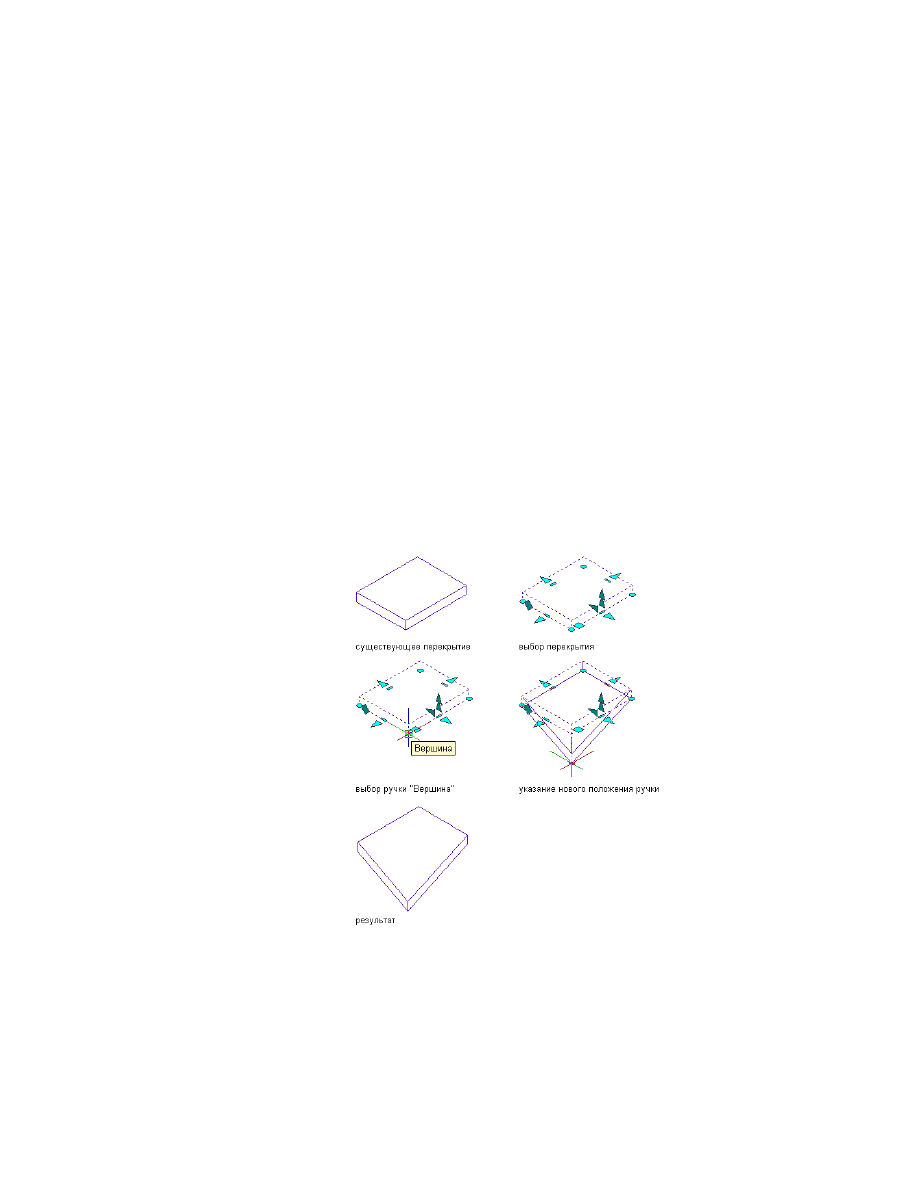

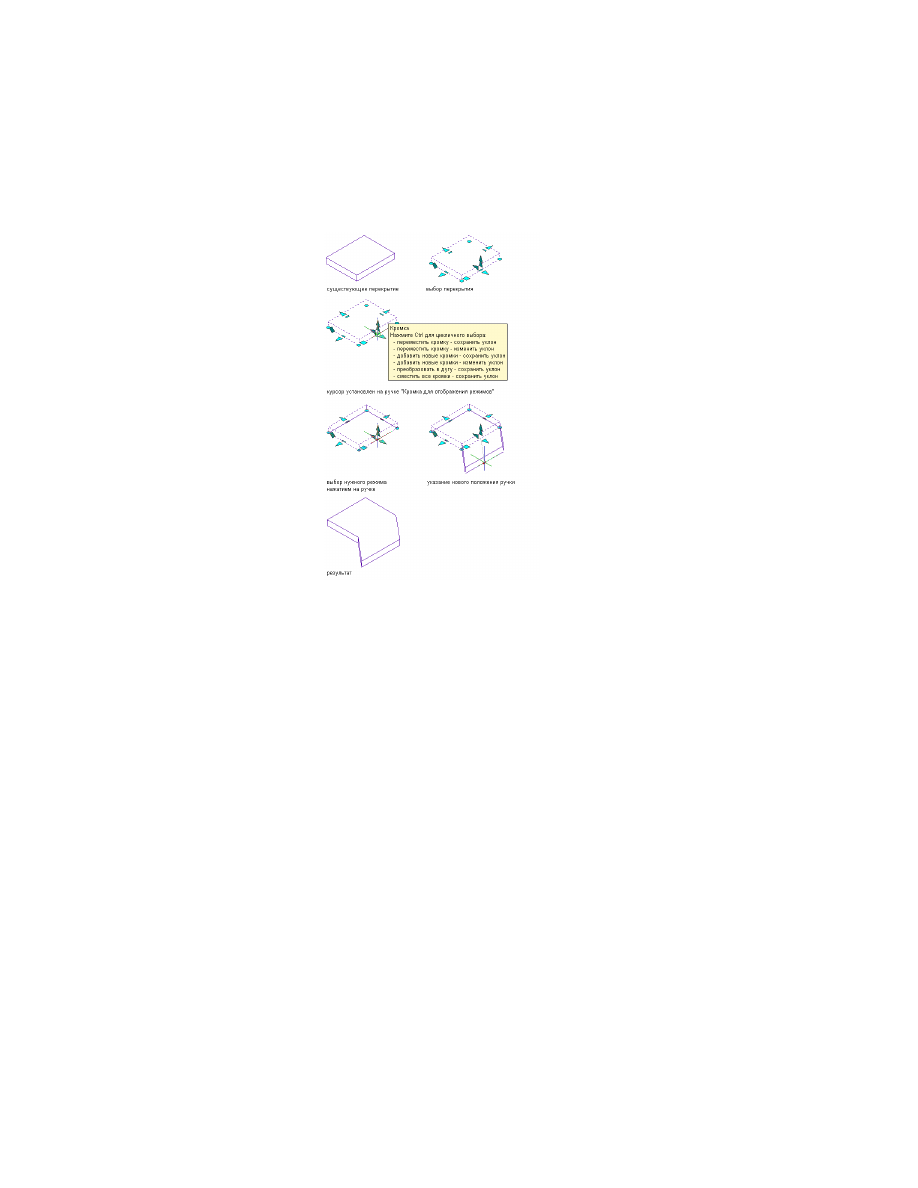

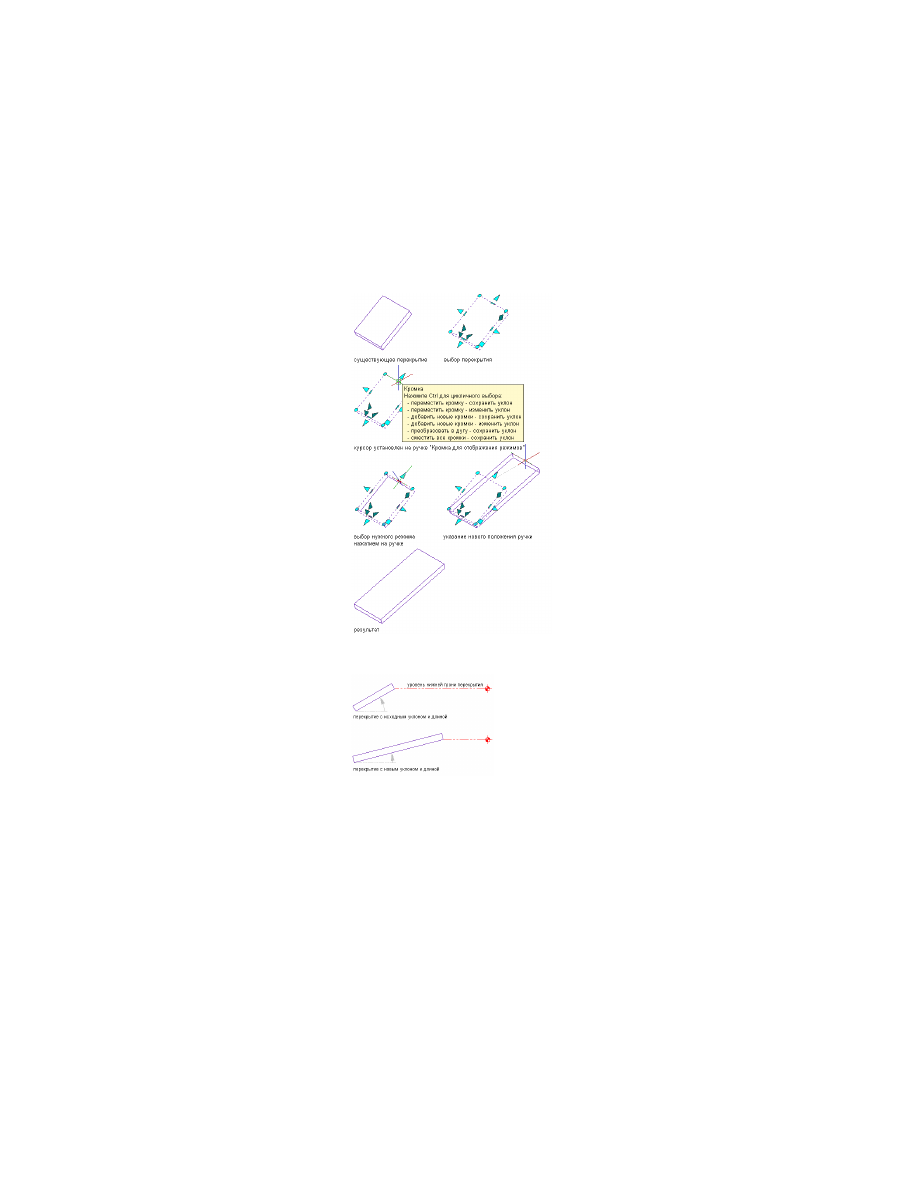

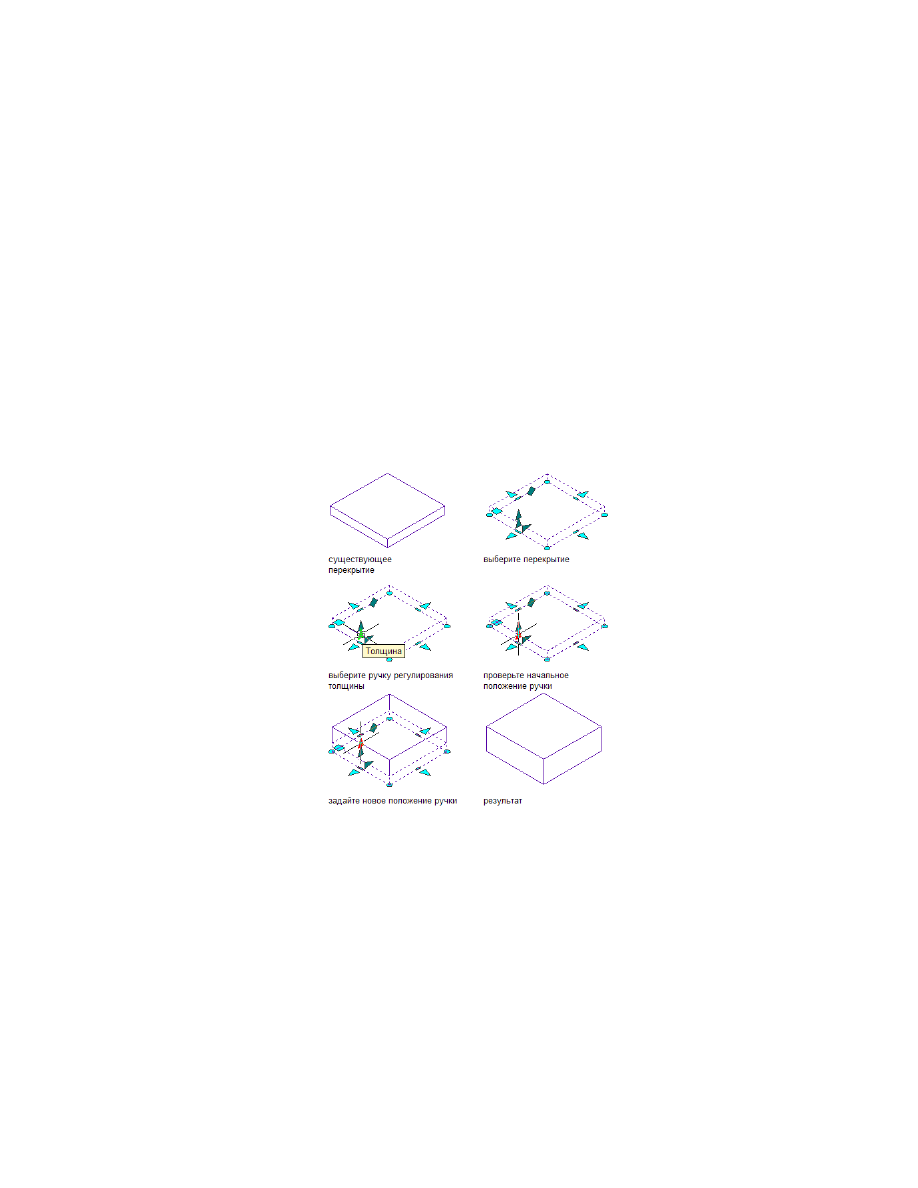

Для выделенного перекрытия или ската крыши отображаются различные типы ручек
редактирования. Эти ручки можно перемещать для изменения расположения или
размера объекта; кроме того, функция "Динамический ввод" позволяет вводить
точные значения для расстояний и углов. При выборе ручки с несколькими
функциями переключение между этими функциями осуществляется нажатием
клавиши

Ctrl

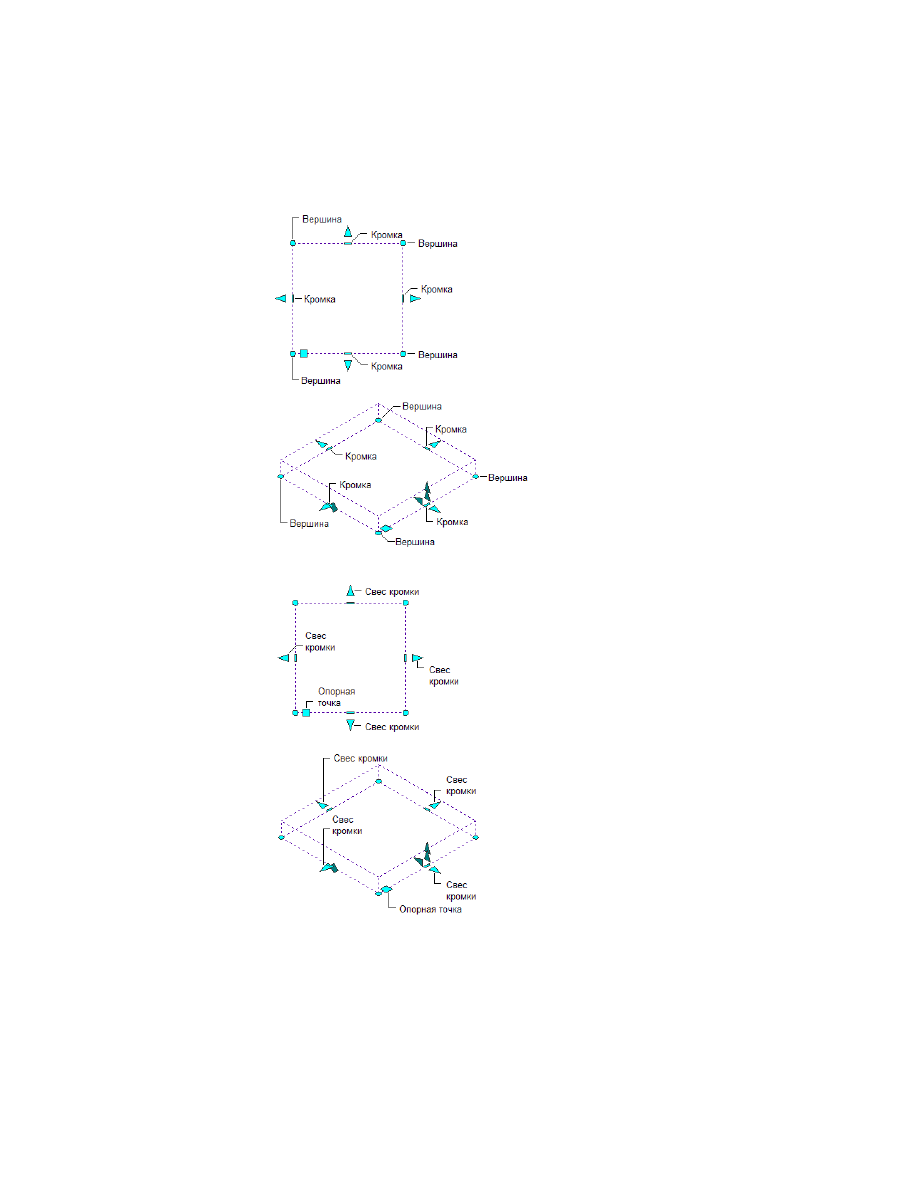

Доступные типы ручек редактирования выделенного перекрытия или ската крыши
зависят от направления взгляда. Как показано на следующем рисунке, ручки кромки,
свеса кромки, вершины и опорной точки отображаются как на видах сверху, так и
на 3D изометрических видах. Ручки угла, смещения по вертикали, смещения по
горизонтали и толщины доступны только на 3D изометрических видах.

2620 | Глава 30 Перекрытия и скаты крыш

Ручки угла, смещения по горизонтали и смещения по вертикали для скатов крыш

Использование ручек кромки для перекрытий/скатов крыш

Ручки кромки позволяют изменять размер, форму или наклон выбранного перекрытия
или ската крыши посредством перемещения одной кромки за один раз. При наведении
курсора на ручку кромки появляется подсказка с перечислением доступных режимов
редактирования (описания режимов представлены после следующей процедуры).
После нажатия на ручку кромки переключение между режимами осуществляется
нажатием клавиши

Ctrl

Для выбора режима ручки кромки и редактирования кромки перекрытия или ската
крыши используется следующая общая процедура:

Выберите перекрытие или скат крыши для редактирования.

Отобразятся ручки редактирования.

Наведите курсор на ручку кромки, которую требуется отредактировать.

Отобразится список доступных режимов редактирования. (Режимы
различаются для прямых и дуговых кромок; описания режимов см.
ниже.)

Щелкните на ручке кромки и слегка переместите курсор в направлении,
в котором требуется переместить кромку. Для использования режима
редактирования по умолчанию перейдите на следующий шаг; в
противном случае, нажимая

Ctrl

для переключения между режимами

редактирования, выберите необходимый режим.

При необходимости введите значения для расстояния/расположения
или перемещайте ручку до тех пор, пока образ объекта не окажется в
требуемом расположении, после чего нажмите левую кнопку мыши для
завершения редактирования и снятия выделения с ручки.

Нажмите

Esc

или правую кнопку мыши и выберите "Отменить все" для

снятия выделения с перекрытия и отключения всех ручек.

Угол наклона перекрытия или ската крыши при его обычном
редактировании с помощью ручек остается неизменным, независимо
от значения

для указанной точки.

Редактирование перекрытий/скатов крыши с помощью ручек | 2623

ПРИМЕЧАНИЕ

Параметры опорной точки при редактировании кромок

перекрытий или скатов крыш с помощью ручек остаются
неизменными.

Режимы редактирования для прямых кромок

Ручки кромки для прямых кромок перекрытия или ската крыши имеют
6 следующих режимов редактирования:

■

Перемещение кромки - сохранение наклона

■

Перемещение кромки - изменение наклона

■

Добавление новых кромок - сохранение наклона

■

Добавление новых кромок - изменение наклона

■

Преобразование в дугу - сохранение наклона

■

Смещение всех кромок - сохранение наклона

Перемещение кромки - сохранение наклона

При перемещении отдельной кромки прилегающие к ней кромки
растягиваются или укорачиваются соответственно сохранению наклона.
Это режим по умолчанию для прямых кромок.

2624 | Глава 30 Перекрытия и скаты крыш

Перемещение кромки - изменение наклона

При перемещении отдельной кромки прилегающие к ней кромки
растягиваются или укорачиваются в соответствии с направлением
перемещения, и наклон изменяется по мере необходимости для
сохранения уровня перемещаемой кромки.

Вид сбоку

Добавление новых кромок - сохранение наклона

При перемещении отдельной кромки по направлению наружу в текущей
плоскости вместо растягивания прилегающих к ней кромок создаются

Редактирование перекрытий/скатов крыши с помощью ручек | 2625

сохраняется. Если в перекрытии или скате крыши есть отверстия, их
кромки остаются без изменений.

Режимы редактирования для дуговых кромок

Для дуговых кромок (как изначально созданных таковыми, так и
преобразованных из прямых кромок в описанном выше режиме
преобразования в дугу) ручка кромки имеет 5 режимов, ни один из
которых не изменяет наклон:

■

Растягивание кромки - сохранение наклона

■

Перемещение кромки - сохранение наклона

■

Добавление новых кромок - сохранение наклона

■

Преобразование в дугу - сохранение наклона

■

Смещение всех кромок - сохранение наклона

Растягивание кромки - сохранение наклона

Переместите ручку кромки по направлению внутрь/наружу в текущей
плоскости для изменения расположения середины дуги. Прилегающие

Редактирование перекрытий/скатов крыши с помощью ручек | 2629

кромки остаются без изменений. Это режим по умолчанию для дуговых
кромок.

Перемещение кромки - сохранение наклона

По мере перемещения ручки кромки по направлению внутрь или наружу
в текущей плоскости прилегающие кромки растягиваются или
укорачиваются в соответствии с направлением перемещения. Расстояние
между конечными точками дуги изменяется, но градус дуги сохраняется.

Добавление новых кромок - сохранение наклона

При перемещении ручки кромки наружу в текущей плоскости вместо
растягивания или изменения ориентации прилегающих к ней кромок
создаются новые кромки, каждая из которых имеет собственные ручки
кромки и свеса кромки. Сохраняется как градус, так и расстояние между
конечными точками дуги.

Преобразование в линию - сохранение наклона

При кратковременном нажатии на дуговую кромку она преобразуется
в прямую линию между конечными точками дуги. Прилегающие кромки
остаются без изменений.

Смещение всех кромок - сохранение наклона

Все кромки за пределами периметра перемещаются по направлению
внутрь/наружу в текущей плоскости на то же расстояние, на которое
перемещается выбранная ручка кромки. При этом градус дуги
сохраняется. Если в перекрытии или скате крыши есть отверстия, их
кромки остаются без изменений.

Использование ручек свеса кромки для перекрытий/скатов
крыш

Эта процедура используется для изменения свеса кромки перекрытия/ската крыши.
(Свес также можно изменять с помощью электронной таблицы, доступ к которой
осуществляется из палитры свойств объекта или открытой для него контекстной
вкладки ленты. Подробную информацию см. в разделе

Изменение кромок

перекрытия/ската крыши

на стр. 2648.)

Выберите перекрытие или скат крыши.

Выберите ручку свеса кромки.

2630 | Глава 30 Перекрытия и скаты крыш

Использование ручек вершины для перекрытий/скатов
крыш

Эта процедура используется для изменения размера или формы перекрытия/ската
крыши посредством перемещения одной или нескольких вершин объекта.

Выберите перекрытие или скат крыши.

Выберите ручку вершины, которую требуется переместить (или нажмите
и удерживайте клавишу

Shift

для выбора нескольких вершин).

Переместите вершину в требуемое расположение и нажмите левую
кнопку мыши. Прилегающие кромки растягиваются или укорачиваются
соответствующим образом. Если выбрано несколько вершин с помощью
клавиши Shift, перетащите одну из них в требуемое расположение и
нажмите левую кнопку мыши; при этом все остальные выбранные
вершины также переместятся, сохраняя свое положение относительно
перетаскиваемой вершины.

Изменение периметра перекрытия посредством перемещения ручки вершины

Редактирование перекрытий/скатов крыши с помощью ручек | 2633

Использование ручек толщины для перекрытий/скатов
крыш

Эта процедура используется для изменения толщины перекрытия или ската крыши
в 3D изометрическом виде. (Информацию о единовременном изменении толщины
нескольких объектов независимо от вида см. в разделе

Изменение толщины

перекрытия или ската крыши

на стр. 2642.)

Выберите перекрытие или скат крыши.

Выберите ручку толщины.

Введите требуемое значение толщины или перемещайте ручку до тех
пор, пока не отобразится требуемое значение, а затем нажмите левую
кнопку мыши.

Изменение толщины перекрытия с помощью ручки толщины.

2634 | Глава 30 Перекрытия и скаты крыш

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 2
