AutoCAD Architecture 2011. Руководство пользователя (глава 29-35)

Крыши

Крыши представляют собой AD-объекты для моделирования поверхности всей крыши. Крыши можно
создавать независимо от других объектов, а также на основе формы, определенной полилинией.
Можно также выбрать замкнутые стены и установить крышу на них, изменить угол наклона крыши,
а также отредактировать параметры кромок и граней крыши.

Крыши

Крыши представляют собой AD-объекты, которые используются для моделирования
поверхности всей многогранной крыши. Крыши можно создавать независимо от других
объектов, а также на основе формы, определенной полилинией или замкнутым набором
стен. После создания крыши можно изменять ее общие размеры и наклон или
редактировать ребра и грани по отдельности. Возможность преобразования крыши в
коллекцию отдельных скатов крыш обеспечивает большую гибкость настройки крыши.

Скаты крыши

Скат крыши моделирует одну грань крыши. Объекты "скат крыши" и "крыша"
отличаются тем, что каждый скат является отдельным объектом без прямой связи с
другими объектами. При использовании нескольких скатов для моделирования
поверхности всей крыши предоставляется большая гибкость редактирования, однако
автоматическое вычисление объединенной топологии (3D геометрии) крыши не
производится. По этой причине при проектировании сложных крыш рекомендуется
вначале применять объекты крыши. Если проектирование в основном завершено, но
необходима большая гибкость для настройки ребер и других деталей, крышу можно
преобразовать в отдельные скаты крыши. Подробную информацию о создании и
редактировании скатов крыши см. в разделе

Перекрытия и скаты крыш

на стр. 2595.

2571

формообразующие элементы, а также применять к любой кромке под любым углом
и в любой ориентации детальные профили бордюрных реек и карнизов. Поскольку
скаты крыши основаны на стилях, имеется возможность глобального внесения
изменений в проект.

Материалы крыш

Для крыши можно назначать материалы. Эти материалы отображаются на каркасной
модели и на рабочих тонированных изображениях или при визуализировании. У
материалов имеются особые параметры для физических компонентов крыши,
например скатов. Подробную информацию см. в разделе

Компоненты материалов

и графические свойства

на стр. 961.

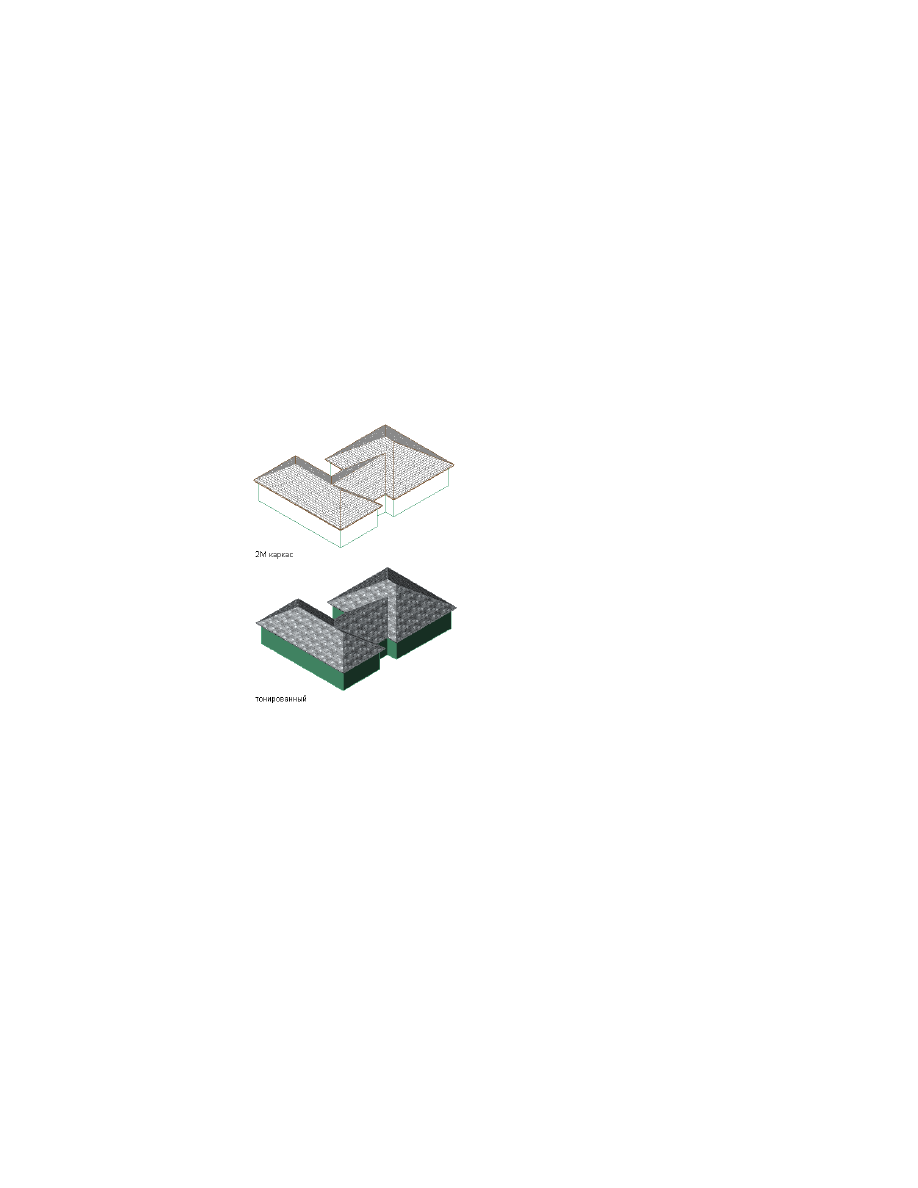

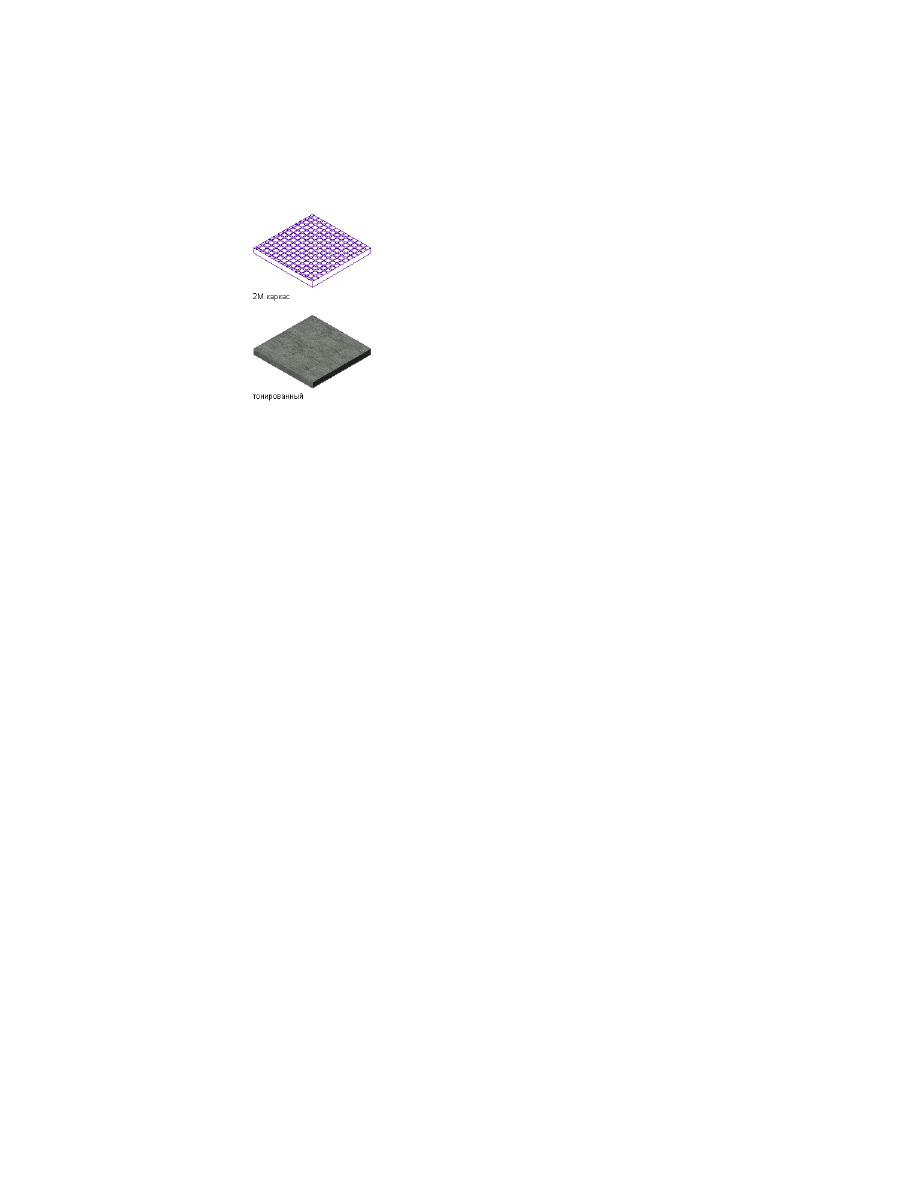

Отображение крыш в виде 2D каркасной модели или с визуализированием

Программа AutoCAD Architecture предоставляет набор стандартных материалов для
часто встречающихся задач проектирования. У таких материалов имеются параметры
компонентов крыши. Стандартные материалы можно использовать "как есть" или
изменять их для нужд проектов. Можно также создавать свои собственные материалы.
Стилям объектов, встроенным в данное приложение, уже назначены соответствующие
материалы. Для получения дополнительной информации см. разделы

Материалы

перекрытий/скатов крыш и экранные компоненты

на стр. 2700 и

Компоненты

материалов и графические свойства

на стр. 961.

2572 | Глава 29 Крыши

Создание крыш с помощью инструментов крыш

Инструменты AutoCAD Architecture позволяют быстро установить крыши
посредством выбора инструмента крыши с определенным стилем и другими
стандартными свойствами крыши. Данный инструмент можно использовать со всеми
стандартными его параметрами или изменить любое свойство, не управляемое стилем.
Можно создавать вальмовые или мансардные крыши, а также двускатные крыши с
фронтонами. С помощью инструментов крыш, путем применения свойств
инструмента для существующих полилиний и стен, можно также создавать новые
разновидности крыш.

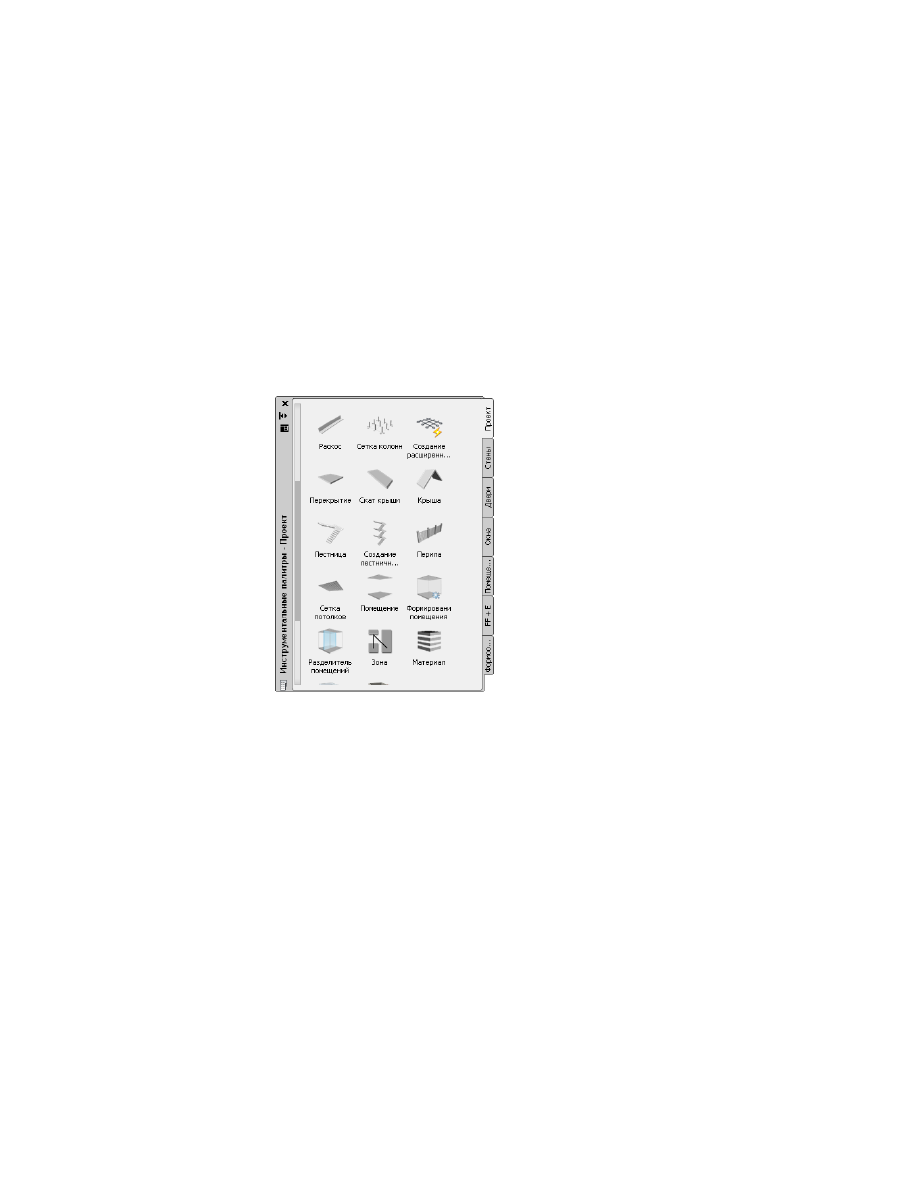

Палитра инструментов с инструментом крыши

Примеры инструментов крыш, которые можно использовать и, при необходимости,
настроить, находятся в рабочем пространстве на стандартных палитрах инструментов.
Кроме того, в следующих каталогах данного приложения находятся инструменты
крыш, которые можно добавить к имеющимся палитрам инструментов:

■

каталог инструментов,

■

каталог "Палитры образцов".

Инструменты крыш со свойствами, настроенными в соответствии с проектами или
стандартами организации, могут также находиться на пользовательских палитрах,
созданных администратором САПР или другими пользователями.

Создание крыш с помощью инструментов крыш | 2573

Создание наклонной крыши

Эта процедура используется для добавления наклонной крыши со свойствами,
указанными в выбранном инструменте крыши. Можно создать объект вальмовой
или мансардной крыши. Сведения об указании параметров при добавлении крыши
см. в разделе

Создание наклонной крыши с пользовательскими параметрами

на стр.

2576.

ПРИМЕЧАНИЕ

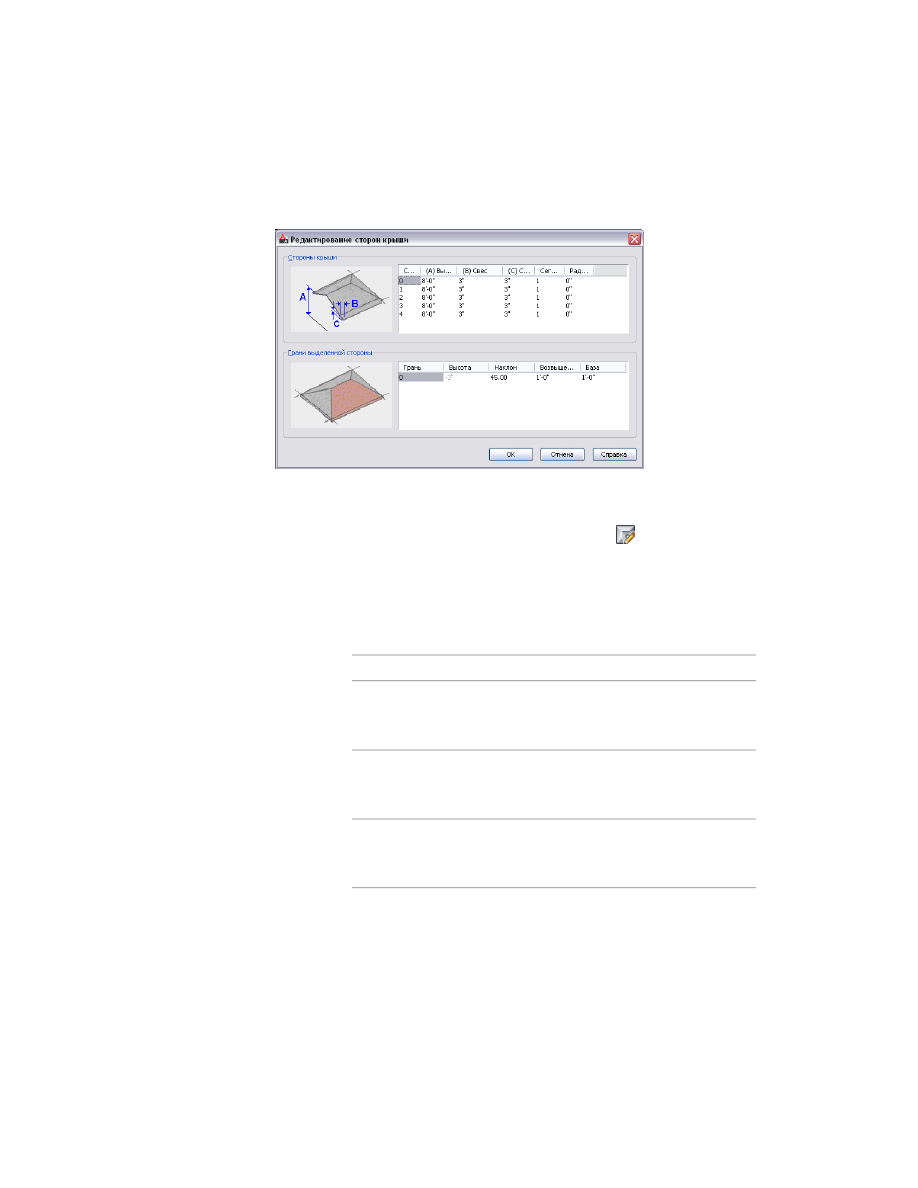

Для создания на грани крыши дополнительных углов наклона

щелкните правой кнопкой мыши на объекте крыши и нажмите "Редактировать
кромки/грани".

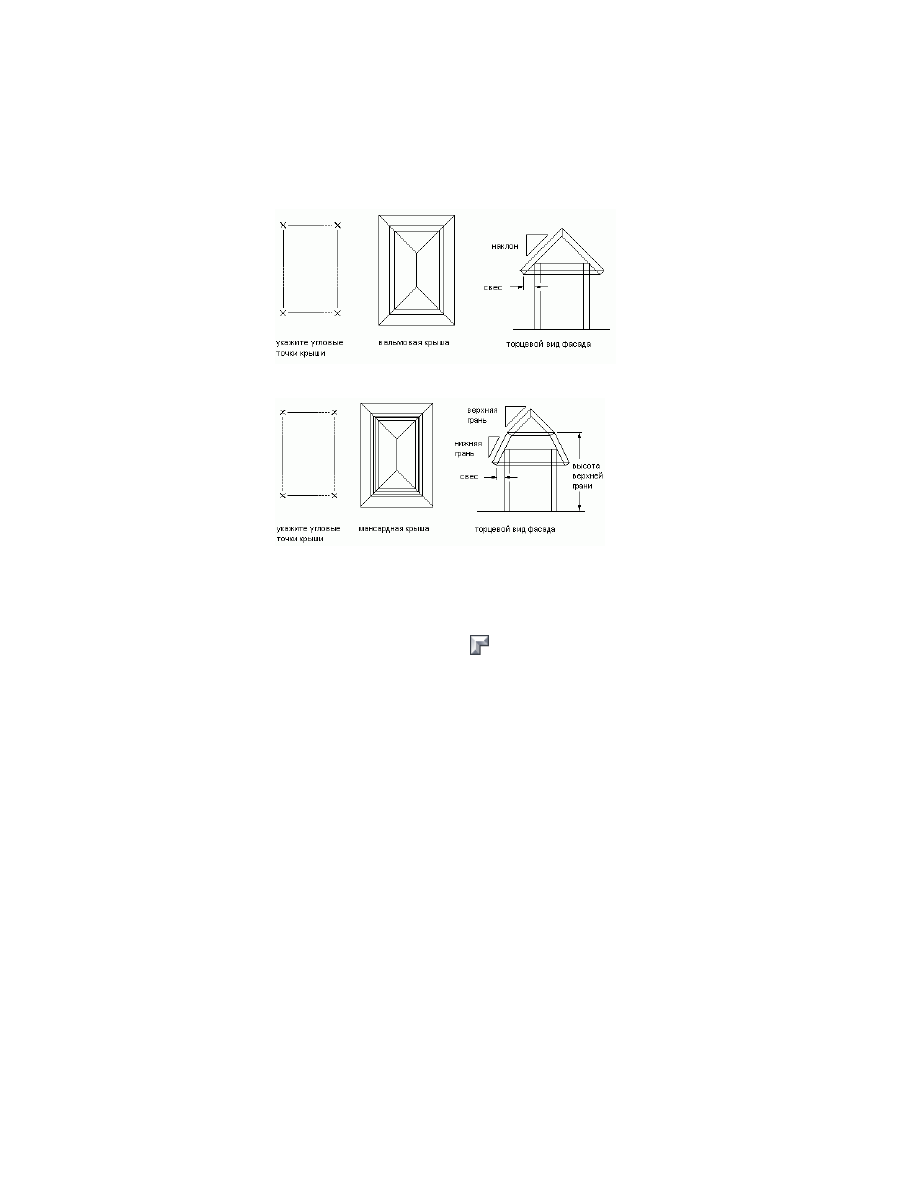

Создание вальмовой крыши

Создание мансардной крыши

Откройте палитру инструментов, содержащую необходимый инструмент
двери, и выберите его.

Возможные альтернативные действия: щелкните на вкладке
"Главная"

➤

панели "Создание"

➤

раскрывающемся списке "Скат

крыши"

➤

"Крыша"

Выберите на палитре свойств для параметра "Форма" значение
"Вальмовая" или "Мансардная".

2574 | Глава 29 Крыши

СОВЕТ

После того как нужные параметры выбраны, палитру свойств

можно переместить или скрыть, что увеличит рабочую область
рисования.

Укажите в области чертежа точки углов крыши.

После указания точек нажмите

ENTER

Создание двускатной крыши

Эта процедура используется для добавления двускатной крыши со свойствами,
указанными в выбранном инструменте крыши. Можно создать вальмовую крышу
и установить требуемые сопряжения всех кромок с фронтоном. Для создания конька
крыши можно указать угол наклона торцов фронтона. Сведения об указании
параметров при добавлении крыши см. в разделе

Создание двускатной крыши с

пользовательскими параметрами

на стр. 2578.

Отображение торца двускатной крыши

ПРИМЕЧАНИЕ

Для создания фронтона на существующей крыше захватите любую

точку на линии конька и перетащите ее относительно кромки крыши.

Откройте палитру инструментов, содержащую необходимый инструмент
крыши, и выберите его.

Возможные альтернативные действия: щелкните на вкладке
"Главная"

➤

панели "Создание"

➤

раскрывающемся списке "Скат

крыши"

➤

"Крыша"

Выберите на палитре свойств для параметра "Форма" значение
"Вальмовая".

Укажите в области чертежа начальную точку для первой кромки крыши.

Для завершения построения первой кромки наклонной крыши укажите
вторую точку.

Создание двускатной крыши | 2575

Выберите на палитре свойств для параметра "Форма" значение
"Фронтон".

Для создания кромки двускатной крыши укажите в области чертежа
следующую точку.

Выберите на палитре свойств для параметра "Форма" значение
"Вальмовая".

Для создания кромки наклонной крыши укажите следующую точку.

Выберите на палитре свойств для параметра "Форма" значение "Наклон
фронтона".

Укажите дополнительные точки, необходимые для построения крыши,
а затем нажмите

ENTER

Для создания двускатной крыши с усеченными фронтонами сначала
необходимо преобразовать двускатную крышу в скаты крыши. Для
получения дополнительной информации см. разделы

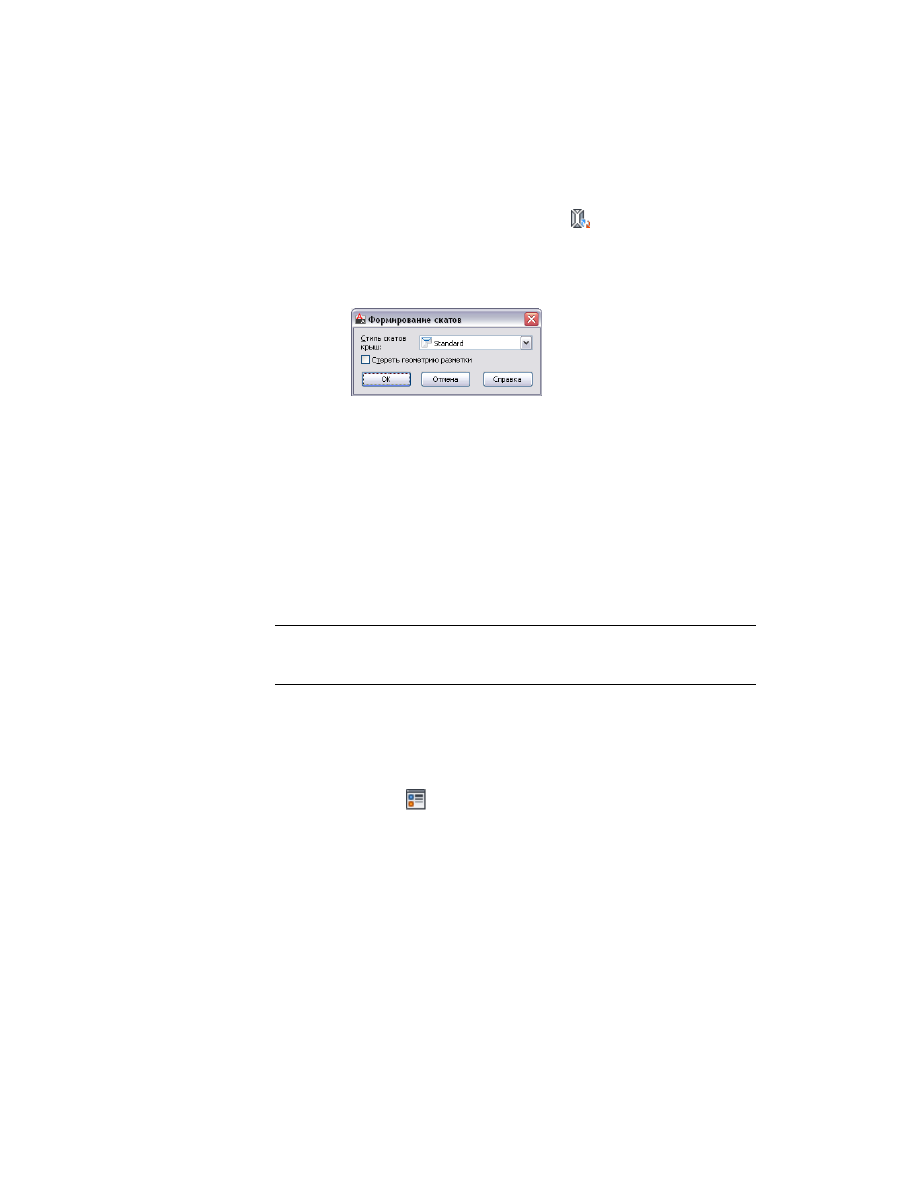

Создание ската

из крыши

на стр. 2609 и

Создание двускатной крыши с усеченными

фронтонами

на стр. 2685.

Создание слуховых окон

Для добавления слухового окна сначала необходимо преобразовать крышу в скаты
крыши, а затем создать дополнительные скаты крыши, стены и все остальные
элементы слухового окна. Для получения дополнительной информации см. разделы

Создание ската из крыши

на стр. 2609 и

Создание слухового окна в скате крыши

на

стр. 2686.

Создание наклонной крыши с пользовательскими
параметрами

Эта процедура используется для добавления наклонной крыши с указанными
параметрами. Можно создать объект вальмовой или мансардной крыши.

2576 | Глава 29 Крыши

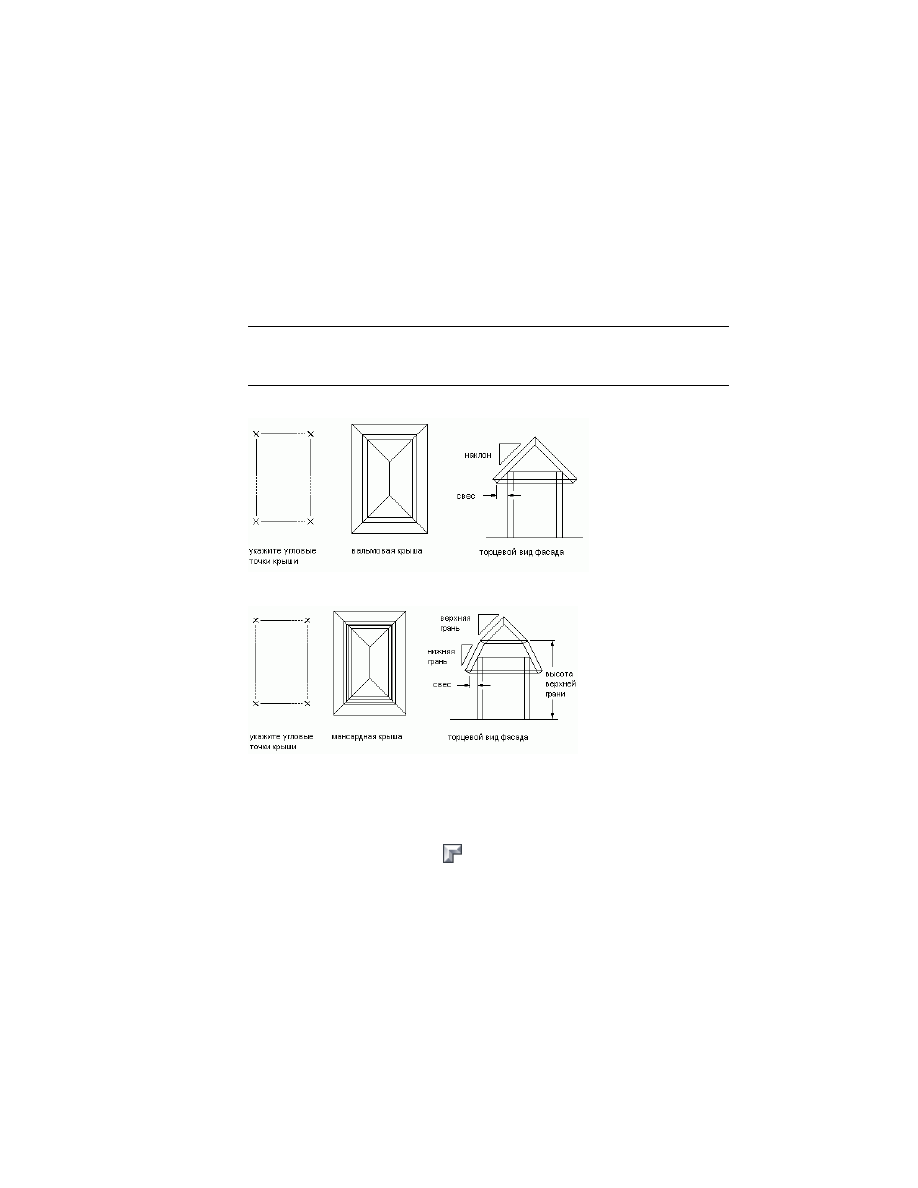

Создание вальмовой крыши

Создание мансардной крыши

Откройте палитру инструментов, содержащую необходимый инструмент
двери, и выберите его.

Возможные альтернативные действия: щелкните на вкладке
"Главная"

➤

панели "Создание"

➤

раскрывающемся списке "Скат

крыши"

➤

"Крыша"

На палитре свойств разверните список "Основные", а затем "Следующая
сторона".

Выберите для параметра "Форма" значение "Вальмовая" или
"Мансардная".

Введите значение параметра "Свес".

Разверните список "Наклон нижней грани" и введите значения
параметров "Отметка мауэрлата", "Возвышение" и "Наклон".

Отметка мауэрлата представляет собой высоту нижней поверхности
крыши в точке самой нижней кромки (в начале свеса). Она обычно

Создание наклонной крыши с пользовательскими параметрами | 2577

является высотой верхнего мауэрлата стены, на который опирается
крыша.

Для мансардной крыши разверните список "Наклон верхней грани" и
введите значения параметров "Отметка перелома стороны",
"Возвышение" и "Наклон".

СОВЕТ

После того как нужные параметры выбраны, палитру свойств

можно переместить или скрыть, что увеличит рабочую область
рисования.

Укажите в области чертежа точки углов крыши.

После указания точек нажмите

ENTER

Создание двускатной крыши с пользовательскими
параметрами

Эта процедура используется для добавления двускатной крыши с указанными
параметрами. Можно создать вальмовую крышу и установить требуемые сопряжения
всех кромок с фронтоном. Для создания конька крыши можно указать угол наклона
торцов фронтона.

СОВЕТ

Создание фронтона на существующей крыше осуществляется посредством

перетаскивания ручки линии конька к кромке крыши или за нее, как показано.

2578 | Глава 29 Крыши

Отображение торца двускатной крыши

Откройте палитру инструментов, содержащую необходимый инструмент
двери, и выберите его.

Возможные альтернативные действия: щелкните на вкладке
"Главная"

➤

панели "Создание"

➤

раскрывающемся списке "Скат

крыши"

➤

"Крыша"

На палитре свойств разверните список "Основные", а затем "Следующая
сторона".

Выберите на палитре свойств для параметра "Форма" значение
"Вальмовая".

СОВЕТ

Для увеличения свободного места на чертеже можно

переместить или скрыть палитру свойств.

Укажите в области чертежа первую точку для первой кромки крыши.

Для завершения построения первой кромки наклонной крыши укажите
вторую точку.

Выберите на палитре свойств для параметра "Форма" значение
"Фронтон".

Для создания кромки двускатной крыши укажите в области чертежа
следующую точку.

Выберите на палитре свойств для параметра "Форма" значение
"Вальмовая".

Для создания кромки наклонной крыши укажите следующую точку.

Выберите на палитре свойств для параметра "Форма" значение "Наклон
фронтона".

Укажите дополнительные точки, необходимые для построения крыши,
а затем нажмите

ENTER

Создание двускатной крыши с пользовательскими параметрами | 2579

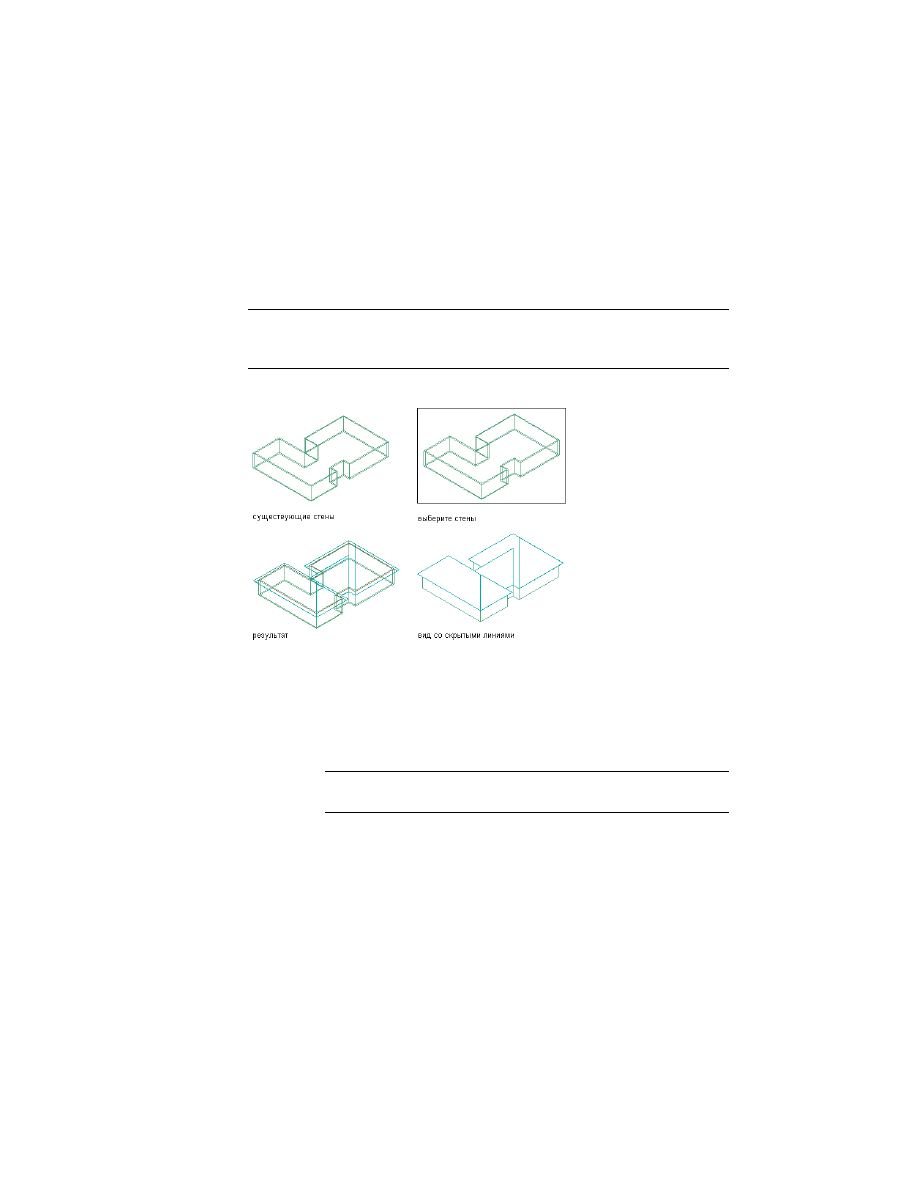

Создание крыши из стен

Эта процедура используется для создания крыши на основе замкнутого набора стен
со свойствами выбранного инструмента крыши. Данные свойства можно
отредактировать после создания крыши. Отметка мауэрлата крыши устанавливается
на основе высоты каждого сегмента стены.

ПРИМЕЧАНИЕ

Если стены подчищены неправильно, то результат преобразования

крыши может быть непредсказуемым. Подробную информацию см. в разделе

Определения группы подчистки

на стр. 1458.

Создание крыши из стен

Откройте палитру инструментов, содержащую необходимый инструмент
крыши.

Щелкните правой кнопкой на инструменте крыши, а затем выберите
"Применить свойства инструмента"

➤

"Линии и стены".

Выберите стены для преобразования и нажмите

ENTER

ПРИМЕЧАНИЕ

Если выбранные стены не замкнуты, то крыша

добавляется на верхнюю часть каждого сегмента стены.

При выводе подсказки о необходимости удаления исходной геометрии
нажмите

ENTER

для сохранения стены или

(да) - для ее стирания.

При необходимости отредактируйте свойства крыши на палитре
свойств.

2580 | Глава 29 Крыши

Создание крыши из полилиний

Эта процедура используется для создания крыши на основе 2D полилинии со
свойствами выбранного инструмента крыши. Данные свойства можно
отредактировать после создания крыши.

Создание крыши из полилинии

Постройте замкнутую 2D полилинию с формой предполагаемой крыши
в необходимом месте ее расположения.

Откройте палитру инструментов, содержащую необходимый инструмент
крыши.

(Возможно, потребуется осуществить прокрутку, чтобы отобразился
нужный инструмент.)

Щелкните правой кнопкой на инструменте крыши, а затем выберите
"Применить свойства инструмента"

➤

"Линии и стены".

Выберите полилинию для преобразования и нажмите

ENTER

При выводе подсказки о необходимости удаления исходной геометрии
нажмите

ENTER

для сохранения рабочей линии или

(да) - для ее

стирания.

При необходимости отредактируйте свойства крыши на палитре
свойств.

Создание инструмента крыши

Эта процедура используется для создания инструмента крыши и его добавления на
палитру инструментов. Создание собственных инструментов крыш может
потребоваться при добавлении многоскатных крыш с одинаковыми свойствами.

Создание крыши из полилиний | 2581

К примеру, создается административное здание с крышей, имеющей несколько
вершин. Несмотря на то, что вся крыша является вальмовой, все вершины имеют
разные углы наклона. Для повышения эффективности работы можно создать для
каждого угла наклона собственный инструмент крыши, а затем, выбрав
соответствующий инструмент, установить на все участки здания крыши с
соответствующими углами наклона.

Откройте палитру инструментов, в которой необходимо создать
инструмент.

Создайте инструмент.

то...

Если требуется...

выберите объект и перетащите его
на палитру инструментов.

создать инструмент на основе кры-
ши на чертеже,

щелкните правой кнопкой на инстру-
менте и выберите "Копировать".

скопировать инструмент на текущей
палитре,

Щелкните правой кнопкой и выбе-
рите "Вставить".

откройте другую палитру инструмен-
тов, щелкните правой кнопкой на

скопировать инструмент из другой
палитры инструментов,

инструменте и выберите "Копиро-
вать". Повторно откройте палитру,
в которую нужно добавить инстру-
мент, щелкните правой кнопкой и
выберите "Вставить".

щелкните на вкладке "Главная"

➤

па-

нели "Создание"

➤

раскрывающем-

скопировать инструмент из Библио-
теки компонентов,

ся списке "Инструменты"

➤

"Библио-

тека компонентов"

.и выберите

инструмент для копирования. Наве-
дите курсор на метку точки загрузки
(i-drop) и перетащите инструмент
на палитру инструментов.

Щелкните правой кнопкой на новом инструменте, а затем выберите
"Свойства".

Введите имя инструмента.

Щелкните на параметре для "Описания", введите текст описания для
инструмента и нажмите "OK".

2582 | Глава 29 Крыши

Разверните список "Основные", а затем "Общие".

Щелкните на параметре для "Описания", введите описание крыши,
созданной на базе данного инструмента, а затем нажмите "ОК".

Если не планируется применять назначения слоев, указанных в наборе
ключей слоев чертежа, то укажите ключ слоя и переопределения ключей
любых слоев.

Укажите параметры крыши.

то...

Если требуется...

разверните список "Размеры" и
введите значение параметра "Тол-
щина".

изменить значение толщины,

разверните список "Размеры" и вы-
берите новое значение параметра
"Срез".

изменить тип кромки,

разверните список "Следующая
сторона" и выберите новое значе-
ние параметра "Форма".

изменить форму крыши,

разверните список "Следующая
сторона" и введите значение пара-
метра "Свес".

добавить или удалить свес, или из-
менить значение глубины свеса,

разверните список "Наклон нижней
грани" и введите значение парамет-
ра "Отметка мауэрлата".

изменить отметку мауэрлата,

разверните список "Наклон верхней
грани" и введите значение парамет-
ра "Отметка перелома стороны".

изменить отметку перелома сторо-
ны мансардной крыши,

разверните список "Наклон нижней
грани" или "Наклон верхней грани"

изменить каждый угол возвышения
или наклона,

для мансардной крыши и введите
значения параметров "Возвышение"
или "Уклон".

Нажмите "ОК".

Создание инструмента крыши | 2583

Редактирование параметров крыш

После установки крыш можно отредактировать любые характеристики крыши,
указанные при ее построении. Можно изменить базовую геометрию крыши, придать
ей другую форму, а также изменить параметры кромок или свесов крыши.

В AutoCAD Architecture предусмотрено несколько способов редактирования
параметров крыш:

■

Непосредственное редактирование размеров и других физических характеристик
крыш с помощью соответствующих ручек.

■

При изменении размера или угла с помощью ручки, функция "Динамический
ввод" позволяет вместо перемещения ручки ввести точное значение. Если данная
функция активна (нажата кнопка DYN в строке состояния приложения), то при
выборе ручки появляется текстовое поле для ввода требуемого значения
соответствующего размера или угла. Подробную информацию см. в разделе
"Использование динамического ввода" в справочной системе AutoCAD.

■

Изменение параметров крыши на палитре свойств. Также можно использовать
вкладку "Отображение" палитры свойств для изменения настройки свойств
отображения для выбранного экранного компонента объекта в текущем экранном
представлении. Для получения более подробных сведений см. раздел

Использование палитры свойств для изменения графических свойств

на стр. 849.

■

Выбор команд редактирования выбранной крыши из контекстного меню.

Редактирование параметров крыш с помощью ручек

См. чертежи и указания по использованию ручек крыш для редактирования
параметров крыш, приведенные в данном разделе.

Редактирование размеров крыши

Выберите крышу.

Выберите ручку изменяемого размера.

2584 | Глава 29 Крыши

Ручки крыши

Переместите ручку до отображения нужного размера, а затем сделайте
выбор однократным нажатием кнопки мыши или введите значение.

Применение свойств инструмента к существующей крыше

Эта процедура используется для применения свойств инструмента крыши к одной
или нескольким существующим крышам. Свойства включает в себя любые параметры,
указанные в выбранном инструменте.

Откройте палитру инструментов, которую вы хотите использовать.

При необходимости прокрутите изображение до появления нужного
инструмента.

Щелкните правой кнопкой на инструменте крыши, а затем выберите
"Применить свойства инструмента"

➤

"Крыша".

Выберите крышу и нажмите

ENTER

При выводе подсказки о необходимости удаления исходной геометрии
нажмите

ENTER

для сохранения рабочей линии или

(да) - для ее

стирания.

При необходимости отредактируйте свойства крыши на палитре
свойств.

Изменение размеров крыши

Эта процедура используется для изменения размеров крыши, в том числе отметки
мауэрлата, отметки перелома стороны мансардной крыши, угла наклона и глубины
свеса. Можно также изменить толщину скатов крыши и тип кромки крыши.

Применение свойств инструмента к существующей крыше | 2585

ПРИМЕЧАНИЕ

Для создания фронтона на крыше захватите любую точку на линии

конька и перетащите ее относительно кромки крыши.

Выберите крышу.

Укажите на палитре свойств следующие параметры крыши.

то...

Если требуется...

под заголовком "Размеры" введите
значение параметра "Толщина".

изменить значение толщины,

под заголовком "Размеры" выберите
новое значение параметра "Срез".

изменить тип кромки,

под заголовком "Размеры" выберите
новое значение параметра "Форма".

изменить количество углов наклона,

под заголовком "Размеры" введите
значение параметра "Свес".

добавить или удалить свес, или из-
менить значение глубины свеса,

под заголовком "Наклон нижней
грани" введите значение "Отметка
мауэрлата".

изменить отметку мауэрлата,

под заголовком "Наклон верхней
грани" введите значение параметра
"Отметка перелома стороны".

изменить отметку перелома сторо-
ны мансардной крыши,

для мансардной крыши, под заголов-
ком "Наклон нижней грани" или

изменить каждый угол возвышения
или наклона,

"Наклон верхней грани" введите
значение параметра "Возвышение"
или "Уклон".

Изменение параметров кромок и граней крыши

Эта процедура используется для редактирования параметров кромок и граней крыши.
Можно отредактировать следующие параметры:

■

высоты и свесы отдельных кромок;

■

числа сегментов и радиусы дуговых сегментов;

2586 | Глава 29 Крыши

■

высоты и углы наклона отдельных граней крыши.

Выберите крышу, которую нужно изменить.

Щелкните на вкладке "Крыша"

➤

панели

"Редактирование"

➤

"Редактировать кромки"

Выберите кромки крыши, которые необходимо изменить, и нажмите

ENTER

Нумерация выбираемых кромок в диалоговом окне производится
последовательно, начиная с нуля.

Укажите для каждой кромки крыши новые значения.

то...

Если требуется...

выберите для кромки крыши пара-
метр "Высота" и введите значение
высоты.

изменить высоту кромки крыши,

выберите для кромки крыши пара-
метр "Свес" и введите значение
свеса.

изменить свес кромки крыши,

выберите для кромки крыши пара-
метр "Сегменты" и введите количе-
ство сегментов.

изменить количество сегментов ду-
говой крыши для кромки крыши,

Изменение параметров кромок и граней крыши | 2587

то...

Если требуется...

выберите для кромки крыши пара-
метр "Радиус" и введите значение
радиуса.

изменить радиус дуговой кромки
крыши,

Укажите новые размеры граней для выбранных кромок крыши.

то...

Если требуется...

выберите для грани крыши пара-
метр "Высота" и введите значение
высоты.

изменить высоту грани крыши,

выберите для грани крыши пара-
метр "Уклон" и введите значение
угла наклона.

изменить угол наклона грани кры-
ши,

нажмите на пустом месте под по-
следним номером в столбце "Грань",

добавить грань к выбранной кром-
ке,

а затем введите значения парамет-
ров "Высота" и "Уклон".

выберите номер в столбце "Грань"
и нажмите клавишу

DELETE.

удалить грань крыши,

Нажмите "ОК".

Преобразование крыши в скаты крыши

Эта процедура используется для преобразования крыши в один или несколько скатов,
каждый из которых моделирует отдельную грань крыши. Отличие объектов "скат
крыши" от объектов "крыша" заключается в том, что каждый скат представляет собой
отдельный объект, определяемый периметром, параметрами кромок и стилем. Это
предоставляет большую гибкость в управлении геометрией крыши и ее кромок.
Кроме того, поскольку скаты крыши основаны на стилях, имеется возможность
глобального внесения изменений в проект.

Подробную информацию о работе со скатами крыши см. в разделе

Перекрытия и

скаты крыш

на стр. 2595.

Выберите крышу, которую требуется преобразовать

2588 | Глава 29 Крыши

Щелкните на вкладке "Крыша"

➤

панели

"Редактирование"

➤

"Преобразовать"

Стили скатов крыши в текущем чертеже отображаются на листе данных
"Формирование скатов".

Лист данных "Формирование скатов"

Выберите стиль скатов крыш.

Для удаления крыши включите опцию "Стереть геометрию разметки"
и нажмите "ОК".

Выберите отдельные скаты крыши и отредактируйте их при
необходимости.

Указание материала крыши

Эта процедура используется для выбора другого материала компонентов отдельной
крыши.

ПРИМЕЧАНИЕ

Если назначенный материал не определяет графические свойства

компонента крыши, изменить свойства экранного компонента можно согласно
описанию в разделе

Задание графических свойств крыши

на стр. 2590.

Выберите крышу, параметры которой нужно изменить, щелкните правой
кнопкой мыши, а затем выберите "Изменить экранное представление".

Для проверки определения графических свойств компонента при
назначении материала нажмите на вкладку "Графические свойства",
выберите экранное представление для отображения изменений и

нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий", проверьте выбор
параметра "По материалу" для данного компонента и нажмите "ОК".

Перейдите на вкладку "Материалы".

Выберите изменяемый компонент, а затем определение другого
материала.

Указание материала крыши | 2589

В текущем чертеже можно выбрать определение любого материала или,

нажав

, создать новое с назначением какому-либо компоненту.

ПРЕДУПРЕЖДЕНИЕ

Несмотря на возможность редактирования

определения материала в данном диалоговом окне, любые изменения
применяются ко всем объектам, которым назначен данный материал.

Нажмите "ОК".

Задание графических свойств крыши

Эта процедура используется для изменения следующих свойств экранных
компонентов отдельной крыши:

■

Видимость (включение или выключение экранного компонента)

■

По материалу (графические свойства экранного компонента определяются
назначенным ему материалом)

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

ПРИМЕЧАНИЕ

Если назначенный материал определяет свойства экранного

компонента крыши, то для их изменения можно отключить опцию "По материалу"
или назначить другой материал. Подробную информацию см. в разделе

Указание

материала крыши

на стр. 2589.

ПРИМЕЧАНИЕ

Также можно использовать вкладку "Отображение"

палитры свойств для изменения настройки свойств отображения для
выбранного экранного компонента объекта в текущем экранном
представлении. Для получения более подробных сведений см. в
разделе

Использование палитры свойств для изменения графических

свойств

на стр. 849.

2590 | Глава 29 Крыши

Перейдите на вкладку "Графические свойства".

Выберите экранное представление для отображения изменений и
выберите "Переопределение объекта".

(Текущее экранное представление выделяется полужирной рамкой.)

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите изменяемый компонент, а затем другой параметр для данного
свойства.

Дважды нажмите "ОК".

Указание штриховки крыши

Эта процедура используется для задания штриховки компонентов отдельной крыши.
Штриховка отображается только на экранном представлении разреза.

ПРИМЕЧАНИЕ

Если назначенный материал определяет свойства штриховки

экранного компонента крыши, то для их изменения можно отключить опцию "По
материалу" или назначить другой материал. Подробную информацию см. в разделе

Указание материала крыши

на стр. 2589.

ПРИМЕЧАНИЕ

Также можно использовать вкладку "Отображение"

Использование палитры свойств для изменения графических

свойств

на стр. 849.

Разверните вкладку "Графические свойства".

Выберите экранное представление "Разрез", а затем "Переопределение
стиля".

При необходимости нажмите

Перейдите на вкладку "Штриховка".

Выберите экранный компонент и нажмите на параметре "Образец".

Указание штриховки крыши | 2591

Выберите штриховку для экранного компонента.

то...

Если требуется...

выберите для параметра "Тип" зна-
чение "Стандартный", после чего
выберите образец.

указать образец штриховки, имею-
щийся в данном программном про-
дукте,

укажите для параметра "Тип" значе-
ние "Пользовательский" и введите

указать пользовательский образец,

имя пользовательского образца.
При необходимости нажмите "Об-
зор" и найдите папку с файлом
пользовательского образца.

выберите для параметра "Тип" зна-
чение "Пользовательский" и очисти-
те флажок "Крест-накрест".

указать одинарную штриховку,

выберите для параметра "Тип" зна-
чение "Пользовательский" и выбе-
рите значение "Крест-накрест".

указать двойную штриховку,

укажите для параметра "Тип" значе-
ние "Заливка".

указать сплошную заливку,

Нажмите "ОК".

Нажмите кнопку мыши в поле "Масштаб" и введите значение,
определяющее способ повторения выбранного образца.

Выберите "Угол" и введите угол наклона штриховки выбранного образца.

Выберите "Ориентация" и укажите ориентацию штриховки:

то...

Если требуется...

выберите "Объект".

ориентировать штриховку по скату
крыши независимо от его поворота,

выберите "Глобальное".

выполнить ориентацию штриховки
в мировой системе координат,

Нажмите "Смещение по X" и "Смещение по Y", после чего введите
значения смещения.

Дважды нажмите "ОК".

2592 | Глава 29 Крыши

Изменение местоположения крыши

Эта процедура используется для изменения расположения крыши посредством
изменения координат точки вставки объекта. Крыша также имеет определенную
ориентацию относительно мировой (МСК) и текущей пользовательской системы
координат (ПСК). Например, если верхняя и нижняя части крыши параллельны
плоскости

, то нормаль к ней параллельна оси

. Изменить ориентацию крыши

можно, привязав ее нормаль к другой оси. Кроме того, изменяя угол поворота крыши,
можно вращать ее в своей плоскости.

Сведения о МСК и ПСК см. в разделе "Использование координат и систем координат"
справочной системы AutoCAD.

Выберите крышу, которую нужно изменить.

На палитре свойств разверните список "Основные", а затем
"Местоположение".

Выберите "Дополнительная информация".

Укажите местоположение крыши.

то...

Если требуется...

введите под заголовком "Точка
вставки" новые значения координат.

изменить местоположение крыши,

постройте нормаль к крыше, парал-
лельную оси

: под заголовком

указать расположение крыши на
плоскости

"Нормаль" введите

для Z и

- для

X и Y.

постройте нормаль к крыше, парал-
лельную оси

: под заголовком

указать местоположение крыши на
плоскости

"Нормаль" введите

для X и

- для

Y и Z.

постройте нормаль к крыше, парал-
лельную оси

: под заголовком

указать местоположения крыши на
плоскости

"Нормаль" введите

для Y и

- для

X и Z.

введите новое значение параметра
"Угол поворота".

изменить угол поворота крыши,

Нажмите "ОК".

Изменение местоположения крыши | 2593

Подключение гиперссылок, примечаний или файлов к
крыше

Эта процедура используется для подключения к крыше гиперссылок, примечаний
или файлов. Можно также редактировать гиперссылки и примечания, а также
редактировать справочные файлы и откреплять их от крыши.

Выберите крышу, к которой нужно подключить информацию.

Перейдите на вкладку "Расширенные данные" палитры свойств.

Для добавления гиперссылки нажмите на параметре "Гиперссылка" и
укажите ссылку.

Нажмите "ОК".

Для добавления примечания нажмите кнопку мыши в поле
"Примечания" и введите текст примечания.

Нажмите "OK".

Для добавления файла ссылок нажмите кнопку мыши в поле
"Справочные документы" и присоедините, отредактируйте или
отсоедините файл ссылок:

то...

Если требуется...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Введите описание и нажми-
те "OK".

редактировать пояснение к файлу
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Дважды нажмите "OK".

2594 | Глава 29 Крыши

Перекрытия и скаты
крыш

В AutoCAD Architecture перекрытие представляет собой трехмерное (3D) тело, ограниченное плоским
многоугольником (периметром) любой формы и имеющее множество кромок. Перекрытие
определяется его периметром, параметрами кромок и стилем. Перекрытия можно использовать для
моделирования полов и других компонентов конструктивных моделей с плоскими поверхностями,
для которых требуется задание параметров кромок.

Скаты крыш в большинстве случаев аналогичны перекрытиям, но они основаны на отдельных стилях
скатов крыш. При построении крыши можно преобразовать отдельные грани крыши в скаты, что
обеспечивает большую гибкость при моделировании деталей геометрии крыши.

Обзор перекрытий и скатов крыш

Перекрытия и скаты крыш - это объекты AutoCAD Architecture, используемые для
моделирования полов, граней крыш и других плоских поверхностей, для которых
требуется задание параметров кромок. Перекрытие или скат крыши представляет
собой трехмерное (3D) тело, ограниченное плоскостным многоугольником
(периметром) любой формы и имеющее множество кромок. Каждый объект
определяется периметром, параметрами кромок и стилем. Перекрытия и скаты крыш
имеют много общих свойств, тем не менее, они представляют различные категории
стилей и типы инструментов. Например, нельзя применить свойства инструмента
перекрытия к существующему объекту "скат крыши".

Скаты крыши

2595

производится. По этой причине при проектировании сложных крыш рекомендуется
вначале применять объекты крыши. Если проектирование в основном завершено,
но необходима большая гибкость для настройки ребер и других деталей, крышу
можно преобразовать в отдельные скаты крыши.

Несмотря на то, что скаты крыши динамически не взаимодействуют между собой,
они все же, в значительной степени, позволяют управлять геометрией крыши.
Например, можно по отдельности обрезать скаты крыши, удлинять их и соединять
под углом с другими скатами. В скатах также можно вырезать отверстия, добавлять
или вычитать формообразующие элементы, а также применять к любой кромке под
любым углом и в любой ориентации детальные профили бордюрных реек и карнизов.
Как и перекрытия, скаты крыши основаны на стилях, таким образом, имеется
возможность глобального внесения изменений в проект.

Способы создания перекрытий/скатов крыш

Можно создавать перекрытия и скаты крыш с помощью соответствующих
инструментов независимо от других объектов, а можно создавать их на основе уже
существующих объектов, например стен и полилиний. Перекрытия и скаты крыши,
созданные на основе других объектов, не привязываются к исходному объекту.

Проектирование скатных крыш обычно заключается в указании линии мауэрлата и
угла наклона. Скаты крыши спроектированы с таким расчетом, чтобы при их
компоновке можно было бы использовать тот же подход. Для добавления ската
крыши просто укажите две точки и угол.

При наличии крыши традиционной конструкции, созданной на основе двумерного
(2D) плана с линиями конька, ребра крыши и разжелобка, можно просто "снять
копию" данного плана с использованием скатов крыши и указанием требуемой
высоты и наклона. Программное обеспечение на основе данных значений и указанных
точек создаст соответствующую трехмерную (3D) модель.

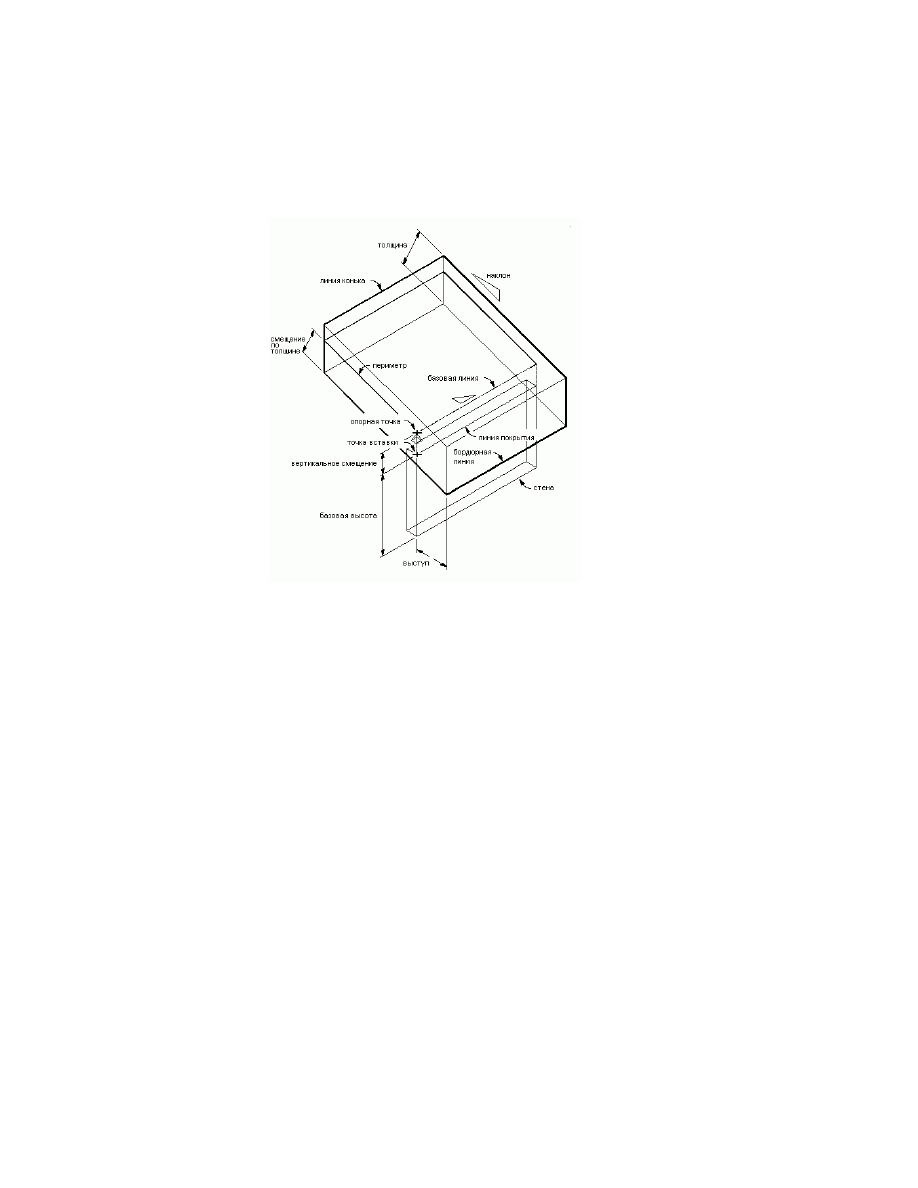

Тела перекрытий/скатов крыш

Тело перекрытия или ската крыши представляет собой результат выдавливания,
перпендикулярного плоскости периметра и определяемого следующей геометрией:

■

Периметр перекрытия или ската крыши представляет собой плоский
многоугольник, определяемый координатами

X,Y,Z

его вершин.

■

Перекрытие или скат крыши имеет не менее трех вершин с возможностью их
добавления или удаления. Каждая пара вершин определяет кромку.

■

Толщина выдавливания перекрытия или ската крыши задается либо в стиле
объекта (в случае фиксированной толщины), либо отдельно для каждого объекта.

2596 | Глава 30 Перекрытия и скаты крыш

■

Для управления положением нижней точки перекрытия или ската крыши
относительно плоскости периметра используется значение смещения по толщине,
которое задается в стиле объекта.

■

Базовая линия перекрытия или ската крыши определяется по двум первым
точкам, выбираемым при определении его вершин.

■

По умолчанию за точку вставки перекрытия или ската крыши принимается
первая точка базовой линии. Для обеспечения точной привязки к стенам или
несущим элементам можно сместить базовую линию по горизонтали или
вертикали.

■

Перекрытие или скат крыши имеет наклон (шаг), который можно указать в виде
угла или отношения возвышения к пролету. При изменении угла перекрытие
или скат крыши поворачиваются относительно опорной точки наклона.

■

За опорную точку первоначально принимается первая вершина базовой линии,
однако можно перенести ее в любую другую точку на перекрытии или скате
крыши или за его пределами. На экране опорная точка отображается в виде
небольшого обозначения пирамидальной формы.

■

Линией наклона называется воображаемая линия, проходящая через перекрытие
или скат крыши по линии периметра (в разрезе). Линия наклона выравнивает
перекрытие/скат крыши по базовой высоте стены. Линия наклона представляет
собой положение перекрытия или ската крыши относительно его нижней грани.
Значение, вводимое в стиль перекрытий или скатов крыш в качестве смещения
по толщине, определяет расстояние между базовой линией перекрытия или ската
крыши и его нижней гранью.

Обзор перекрытий и скатов крыш | 2597

Геометрия ската крыши

Кромки перекрытий/скатов крыш

Кромка перекрытия или ската крыши определяется следующими параметрами:

■

ориентация разреза (отвесная или по нормали),

■

угол (по отношению к ориентации),

■

стиль кромки (бордюрная рейка или карниз),

■

свес (определяет точку начала бордюрной рейки).

Бордюрная рейка и карниз применяются к кромкам перекрытия или ската крыши,
в стилях которых заданы параметры кромок.

■

Бордюрная рейка определяется профилем, точка вставки которого расположена
вверху кромки перекрытия или ската крыши. Локальная ось

полилинии профиля

направлена по углу наклона кромки перекрытия или ската крыши.

■

Карниз также представляет собой профиль, точка вставки которого смещена от
точки вставки бордюрной рейки на расстояние

2598 | Глава 30 Перекрытия и скаты крыш

Скат крыши с компонентами бордюрной рейки и карниза

Определение кромки

Каждую кромку перекрытия или ската крыши можно настроить по отдельности с
применением стилей и других требуемых проектом подстроек. Стиль кромок
перекрытий или скатов крыш определяет конструкцию бордюрной рейки и карниза
на основе профилей, создающихся для данных компонентов. Можно указать,
используются ли в стиле бордюрная рейка, карниз, оба эти элемента либо ни один
из них. Также указывается положение бордюрной рейки и карниза относительно
перекрытия или ската крыши.

Стили перекрытий и скатов крыш

Для перекрытий и скатов крыш предназначены отдельные категории стилей, в
которых каждый стиль определяет свойства по умолчанию для конкретных типов
перекрытий или скатов крыш. К этим свойствам относятся размеры, стили кромок
для бордюрных реек и карнизов, свойства объекта для слоя, цвет и тип линий. Стили
перекрытий и скатов крыш позволяют использовать различные стили для каждой
кромки.

Материалы перекрытий и скатов крыш

Перекрытию или скату крыши можно назначить материалы. Например,
перекрытию-полу может быть назначен материал в виде плитки с бетонными
кромками. Материалы отображаются в каркасных моделях или в визуализированных
изображениях. Параметры материалов определяются конкретно для различных
компонентов перекрытий или скатов крыш, например для тела, бордюрной рейки
и карниза.

Обзор перекрытий и скатов крыш | 2599

Отображение перекрытий/скатов крыш на различных видах

Программа AutoCAD Architecture предоставляет набор стандартных материалов для
часто встречающихся задач проектирования. Эти параметры содержат настройки
для перекрытий или скатов крыш, которые можно использовать "как есть", а можно
изменить с учетом требований определенного проекта. Можно также создавать
материалы "с нуля". Если материалы создаются для использования исключительно
в перекрытиях, целесообразно присваивать им соответствующие имена, например:
"Перекрытие - Керамическая плитка" или "Кромка перекрытия - Бетон". Это помогает
упорядочивать имеющиеся определения материалов. Подробную информацию см.
в разделе

Задание материалов стиля перекрытий или скатов крыш

на стр. 2699.

Инструменты редактирования

В дополнение к элементам управления, предоставляемым стилями перекрытий или
скатов крыш и стилями их кромок, AutoCAD Architecture включает широкий спектр
инструментов редактирования перекрытий и скатов крыш для выполнения особых
условий. Например, в перекрытия можно добавлять отверстия для таких конструкций,
как дымовые и вентиляционные трубы. Скаты можно также использовать при
создании слуховых окон. Описание доступных инструментов см. в разделе

Редактирование перекрытий и скатов крыш

на стр. 2619.

Использование инструментов для создания
перекрытий и скатов крыш

Инструменты, поставляемые с AutoCAD Architecture, позволяют быстро размещать
перекрытия или скаты крыш посредством выбора инструмента перекрытия или
ската крыши с определенным стилем и другими, заранее заданными свойствами.
Данный инструмент можно использовать со всеми стандартными его параметрами
или изменить любое свойство, не управляемое стилем. Инструменты перекрытий
или скатов крыши можно также использовать для создания новых перекрытий или

2600 | Глава 30 Перекрытия и скаты крыш

скатов крыш, применяя свойства инструмента к существующем линиям, стенам и
помещениям.

Инструментальная палитра "Проектирование" содержит образцы инструментов
перекрытий м скатов крыш, которые, при необходимости, можно адаптировать.
Инструменты перекрытий или скатов крыш со стилями и свойствами, настроенными
в соответствии с проектами или стандартами организации, могут также находиться
на пользовательских палитрах, созданных администратором САПР или другими
пользователями.

Палитра инструментов перекрытий и скатов крыш

Инструменты перекрытий и скатов крыш также включены в каталог инструментов,
поставляемый с библиотекой компонентов. Информацию о том, как пользоваться
Библиотекой компонентов, см. в разделе

Обзор Библиотеки компонентов

на стр. 151.

Создание перекрытия или ската крыши

Эта процедура используется для создания нового перекрытия или ската крыши со
свойствами, определяемыми выбранным инструментом перекрытия или ската крыши.
Информацию о том, как задать пользовательские параметры при создании перекрытия
или ската крыши, см. в разделе

Создание перекрытия/ската крыши с

пользовательскими параметрами

на стр. 2603.

Создание перекрытия или ската крыши посредством указания точек для определения
периметра выполняется следующим образом:

■

Первая точка определяет точку вставки перекрытия или ската крыши и начало
базовой линии. В этой точке также располагается опорная точка перекрытия или
ската крыши, заданная по умолчанию.

■

Вторая точка определяет конечную точку базовой линии перекрытия/ската
крыши.

■

Последующие точки определяют положения вершин периметра.

Откройте палитру инструментов "Проектирование" и выберите
инструмент перекрытия или ската крыши.

Создание перекрытия или ската крыши | 2601

(Возможно, потребуется осуществить прокрутку, чтобы отобразился
нужный инструмент.)

ПРИМЕЧАНИЕ

Можно действовать иначе: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

раскрывающемся списке "Скат

крыши"

➤

"Скат крыши"

илина вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Скат крыши"

➤

"Перекрытие"

Укажите начальную точку перекрытия или ската крыши.

Укажите вторую точку для обозначения первой кромки (базовой линии)
перекрытия.

Укажите остальные точки для завершения определения периметра:

то...

Если требуется...

укажите точку в направлении замы-
кания периметра и введите

(для

замкнуть периметр, начертив две
кромки, соприкасающиеся под
прямым углом,

команды ОРТО). Кромка будет
удлиняться, пока не соприкоснется
с другой кромкой, перпендикуляр-
ной первой.

введите

(в качестве команды "За-

мкнуть").

замкнуть периметр посредством
добавления кромки от его предыду-
щей точки до начальной точки базо-
вой линии,

Нажмите

ENTER

2602 | Глава 30 Перекрытия и скаты крыш

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 1
