AutoCAD Architecture 2011. Руководство пользователя (глава 25-28)

Выберите тело-модификатор и измените его параметры.

то ...

Если требуется…

выберите в поле "Компонент" дру-
гой компонент.

применить тело-модификатор к
другому компоненту лестницы,

выберите в качестве "Операции"
другую операцию:

изменить операцию, используемую
для применения тела-модификатора
к лестнице,

■

Для добавления тела-модифика-
тора к компоненту лестницы
выберите "Добавление".

■

Для вычитания формы тела-мо-
дификатора из компонента
лестницы выберите "Вычита-
ние".

■

Для замены компонента лестни-
цы телом-модификатором выбе-
рите "Замена".

выберите тело-модификатор и на-

жмите

удалить тело-модификатор из ком-
понента лестницы,

нажмите "Пояснения", введите текст
и нажмите

"ENTER"

ввести описание тела-модификато-
ра,

Нажмите "OK".

Восстановление тела-модификатора в качестве
формообразующего элемента

Эта процедура используется для удаления тела-модификатора из лестницы и его
добавления в чертеж в виде формообразующего элемента. Восстановление
тела-модификатора в виде формообразующего элемента позволяет изменить его
форму как формообразующего элемента, а затем заново добавить его к лестнице в
качестве тела-модификатора. Кроме того, можно восстановить тело-модификатор
в виде формообразующего элемента с сохранением прикрепления к лестнице. Это
удобно в тех случаях, когда требуется создать другие лестницы той же формы.

Если в качестве объекта для создания тела-модификатора использовался обычный
формообразующий элемент, то после восстановления получается тот же

Работа с телами-модификаторами лестницы | 2407

формообразующий элемент. Например, в результате восстановления
формообразующего элемента "Фронтон" получается формообразующий элемент
"Фронтон". Однако, если тело-модификатор создавалось из другого объекта
(например, перекрытия), или редактировалось с использованием логических операций
или команд редактирования поверхности, то тело-модификатор восстанавливается
в виде формообразующего элемента произвольной формы.

Выберите лестницу, которую требуется изменить, и выберите команду
вкладки "Лестница"

➤

панели "Редактирование"

➤

раскрывающегося

меню "Тело-модификатор"

➤

"Восстановить".

ПРИМЕЧАНИЕ

Эта процедура используется для восстановления всех

прикрепленных к лестнице тел-модификаторов.

Создание формообразующих элементов из тел-модификаторов.

то ...

Если требуется…

нажмите клавишу

ENTER

создать формообразующие элемен-
ты из тел-модификаторов, сохраняя
их прикрепление к лестнице,

введите

(да) и нажмите

ENTER

удалить из лестницы

все

тела-моди-

фикаторы и создать формообразую-
щие элементы на основе их форм,

Вырезающие элементы для лестниц

Пользователь может определять высоту и ширину предназначенных для лестниц
вырезов в стенах, перекрытиях, помещениях, навесных стенах, дверных и оконных
сборках. При добавлении вырезающего элемента между лестницей и одним из
соответствующих объектов вокруг лестницы вырезается прямоугольник, размеры
которого определяются заданной высотой прохода и боковым зазором.

Формирование вырезающего элемента в стене

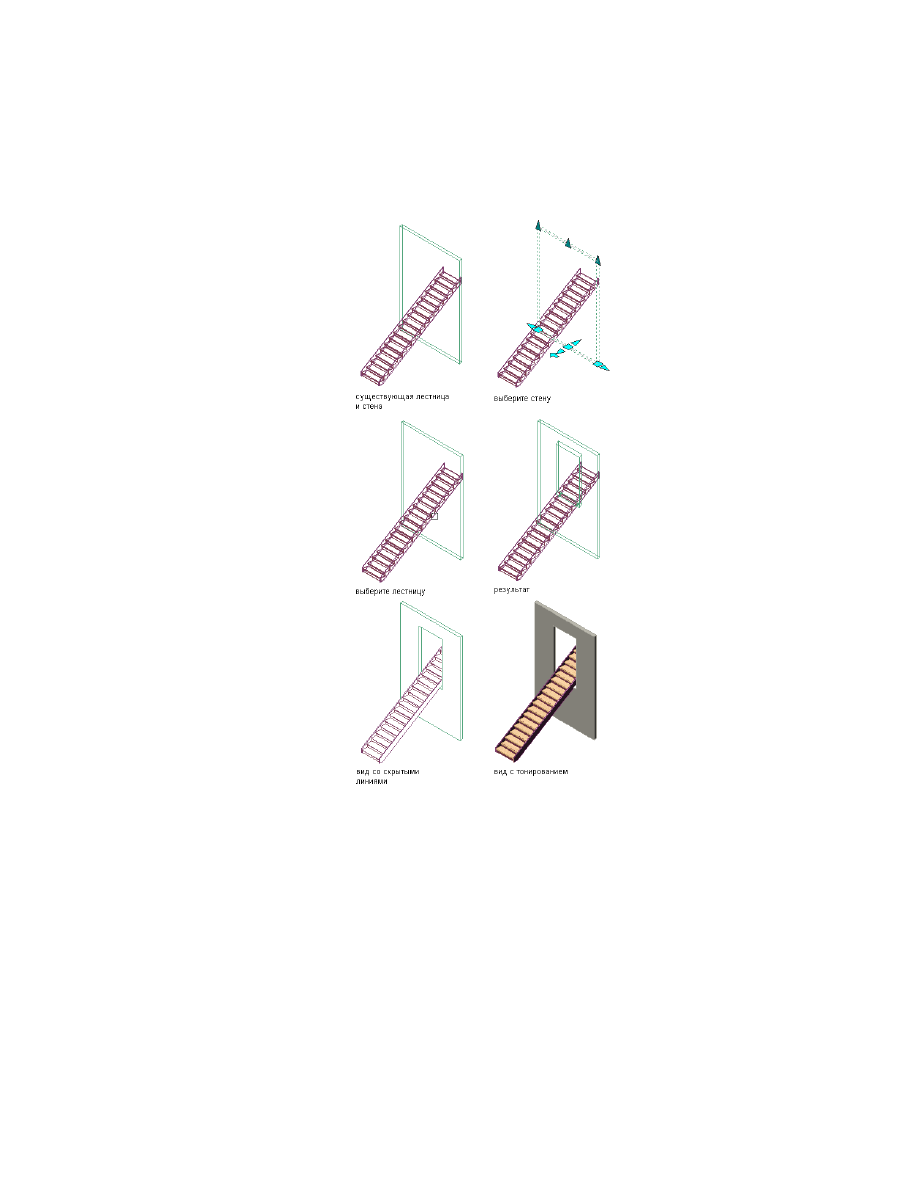

Эта процедура используется для создания в стене выреза для лестницы. При
добавлении вырезающего элемента между лестницей и стеной в этой стене создается
проем, размеры которого определяются заданной высотой прохода, а также левым
и правым зазором для одномаршевых и многомаршевых лестниц или внутренним
и внешним зазором для винтовых и П-образных лестниц.

2408 | Глава 27 Лестницы

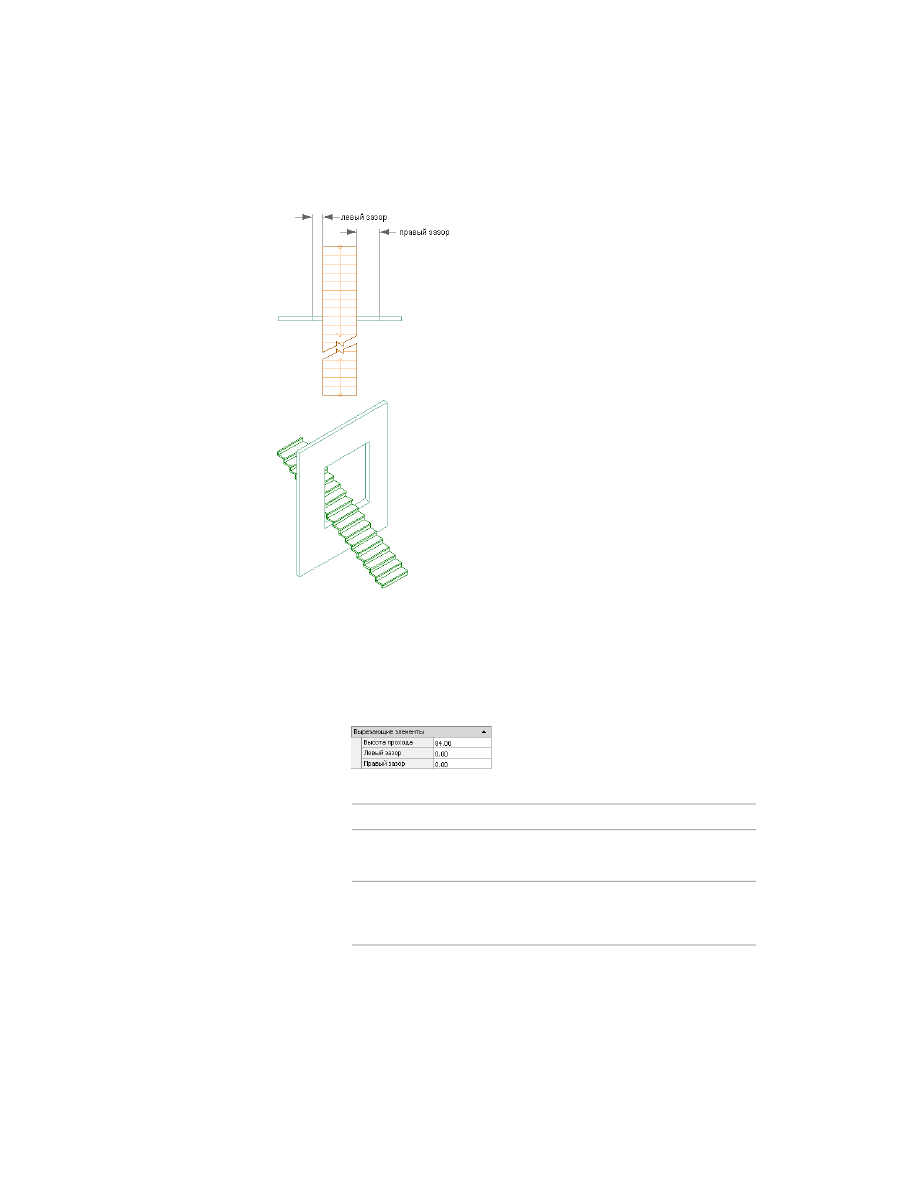

Задание левого и правого зазора для вырезающих элементов стены

Создайте лестницу, которая пересекается со стеной. Более подробную
информацию о создании лестниц см. в разделе

Создание лестниц с

помощью инструментов "Лестница"

на стр. 2268.

Чтобы открыть палитру свойств, дважды щелкните на объекте-лестнице.

Перейдите на вкладку "Проектирование", разверните узлы
"Дополнительные" и "Вырезающие элементы".

Задайте размер вырезающего элемента.

то...

Если требуется...

введите значение параметра "Высо-
та прохода".

задать для вырезающего элемента
высоту над проступями,

введите значения левого и правого
зазора.

задать левый и правый зазор для
вырезающих элементов одномарше-
вых и многомаршевых лестниц,

Вырезающие элементы для лестниц | 2409

то...

Если требуется...

введите значения внутреннего и
внешнего зазора.

задать внутренний и внешний зазор
для вырезающих элементов винто-
вых и П-образных лестниц,

Нажмите в области чертежа, в стороне от лестницы, чтобы отменить
ее выбор.

Выберите стену, для которой требуется применить вырезающий элемент,
и щелкните на вкладке "Стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Вырезающие

элементы"

➤

"Добавить"

Выберите лестницу и нажмите

ENTER

Выберите контур разреза и нажмите

ENTER

. Более подробную

информацию о контурах разреза см. в разделе

Работа с вырезающими

элементами

на стр. 1395.

ПРИМЕЧАНИЕ

Изменение значений размера пересечения для данной

лестницы приводит к изменению размера вырезающего элемента
стены.

2410 | Глава 27 Лестницы

Выберите стену, из которой требуется удалить вырезающий элемент,
и щелкните на вкладке "Стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Вырезающие

элементы"

➤

"Удалить"

Выберите лестницу и нажмите

ENTER

Формирование вырезающего элемента в перекрытии

Эта процедура используется для создания в перекрытии выреза для лестницы. При
добавлении вырезающего элемента между лестницей и перекрытием вокруг лестницы
вырезается прямоугольник, размеры которого определяются заданной высотой
прохода, а также левым и правым зазором для одномаршевых и многомаршевых
лестниц или внутренним и внешним зазором для винтовых и П-образных лестниц.

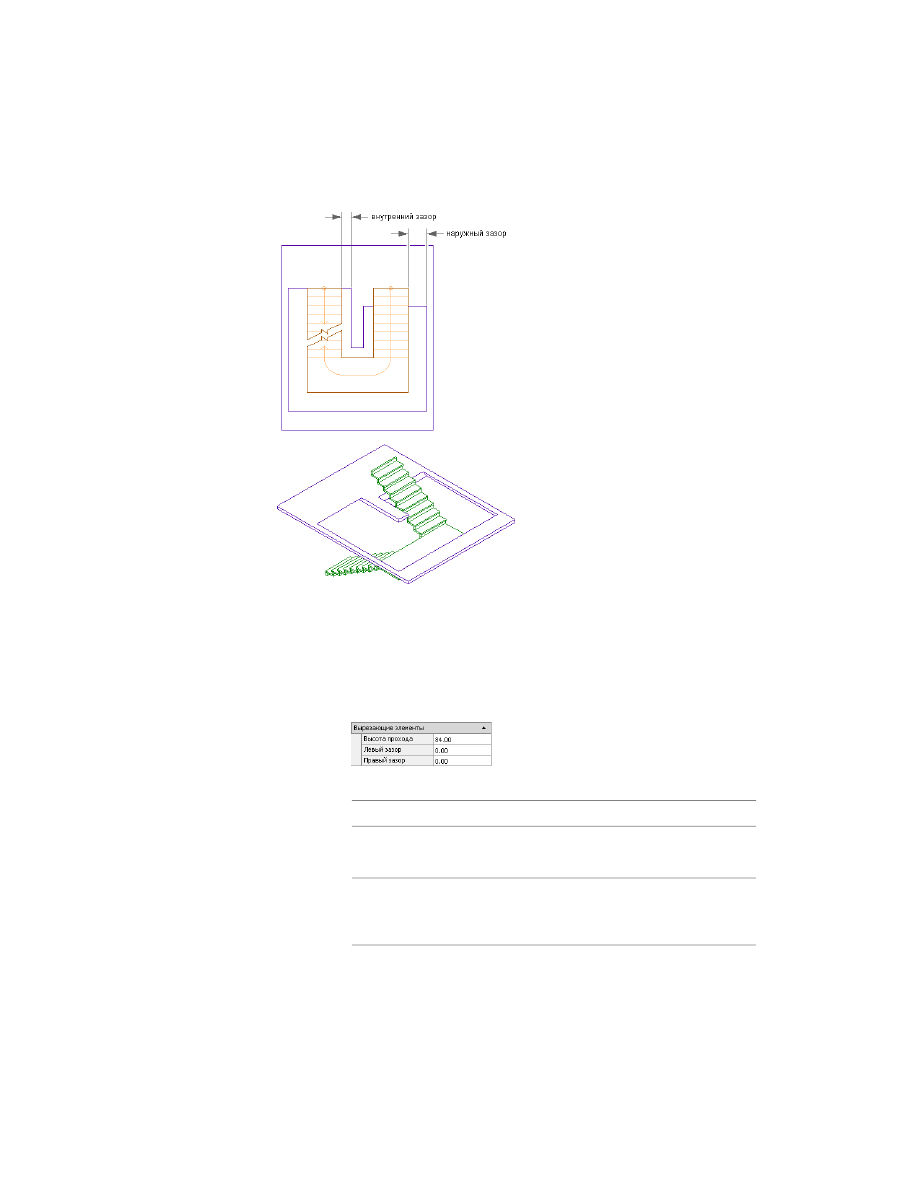

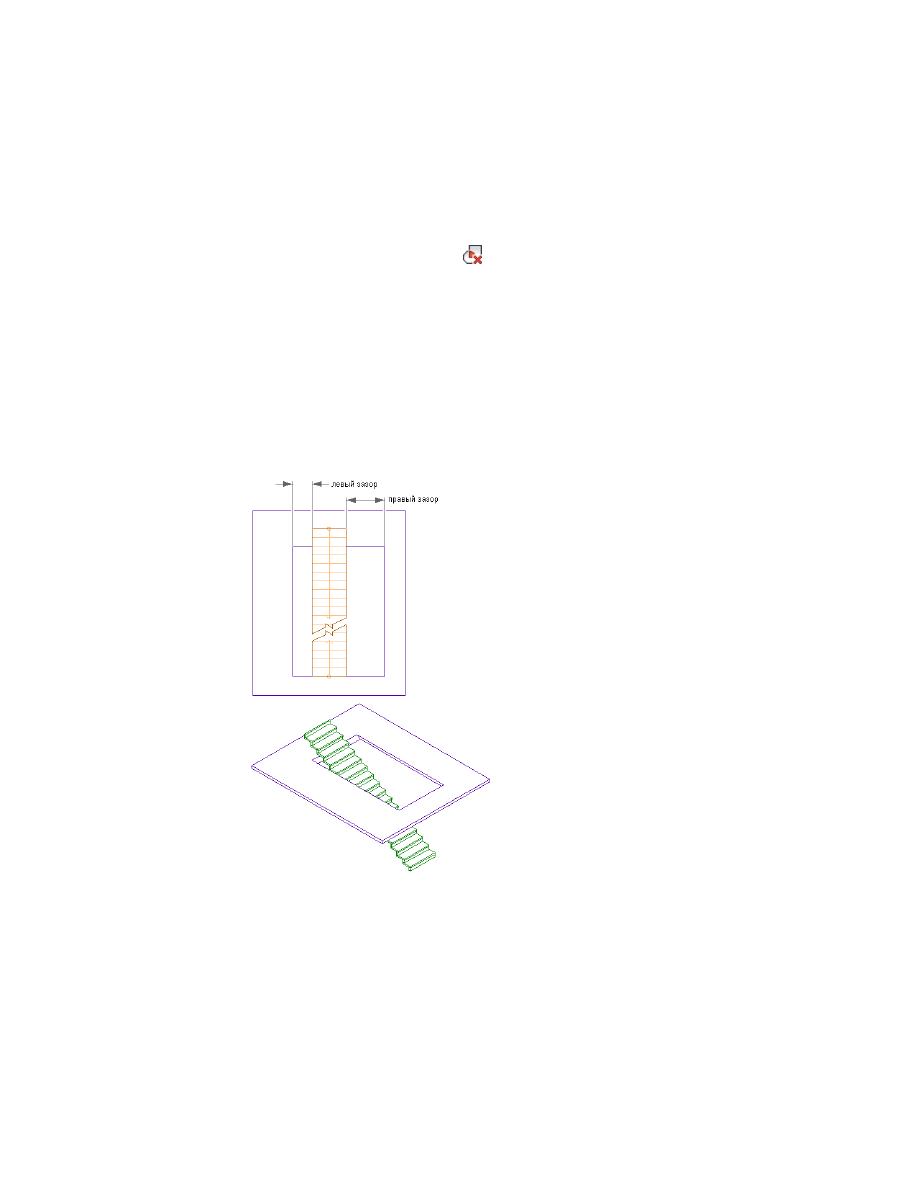

Задание левого и правого зазора для вырезающего элемента перекрытия

2412 | Глава 27 Лестницы

Задание внутреннего и внешнего зазора для вырезающих элементов перекрытия

Создайте лестницу, которая пересекается с перекрытием. Более
подробную информацию о создании лестниц см. в разделе

Создание

лестниц с помощью инструментов "Лестница"

на стр. 2268.

Чтобы открыть палитру свойств, дважды щелкните на лестнице.

Перейдите на вкладку "Проектирование", разверните узлы
"Дополнительные" и "Вырезающие элементы".

Задайте размер вырезающего элемента.

то...

Если требуется...

введите значение параметра "Высо-
та прохода".

задать для вырезающего элемента
высоту над проступями,

введите значения левого и правого
зазора.

задать левый и правый зазор для
вырезающих элементов одномарше-
вых и многомаршевых лестниц,

Вырезающие элементы для лестниц | 2413

то...

Если требуется...

введите значения внутреннего и
внешнего зазора.

задать внутренний и внешний зазор
для вырезающих элементов винто-
вых и П-образных лестниц,

Нажмите в области чертежа, в стороне от лестницы, чтобы отменить
ее выбор.

Выберите перекрытие, для которого требуется применить вырезающий
элемент, и выберите вкладку "Перекрытие"

➤

панель

"Редактирование"

➤

раскрывающийся список "Вырезающие

элементы"

➤

"Добавить"

Выберите лестницу и нажмите

ENTER

Выберите контур разреза и нажмите

ENTER

. Более подробную

информацию о контурах разреза см. в разделе

Работа с вырезающими

элементами

на стр. 1395.

2414 | Глава 27 Лестницы

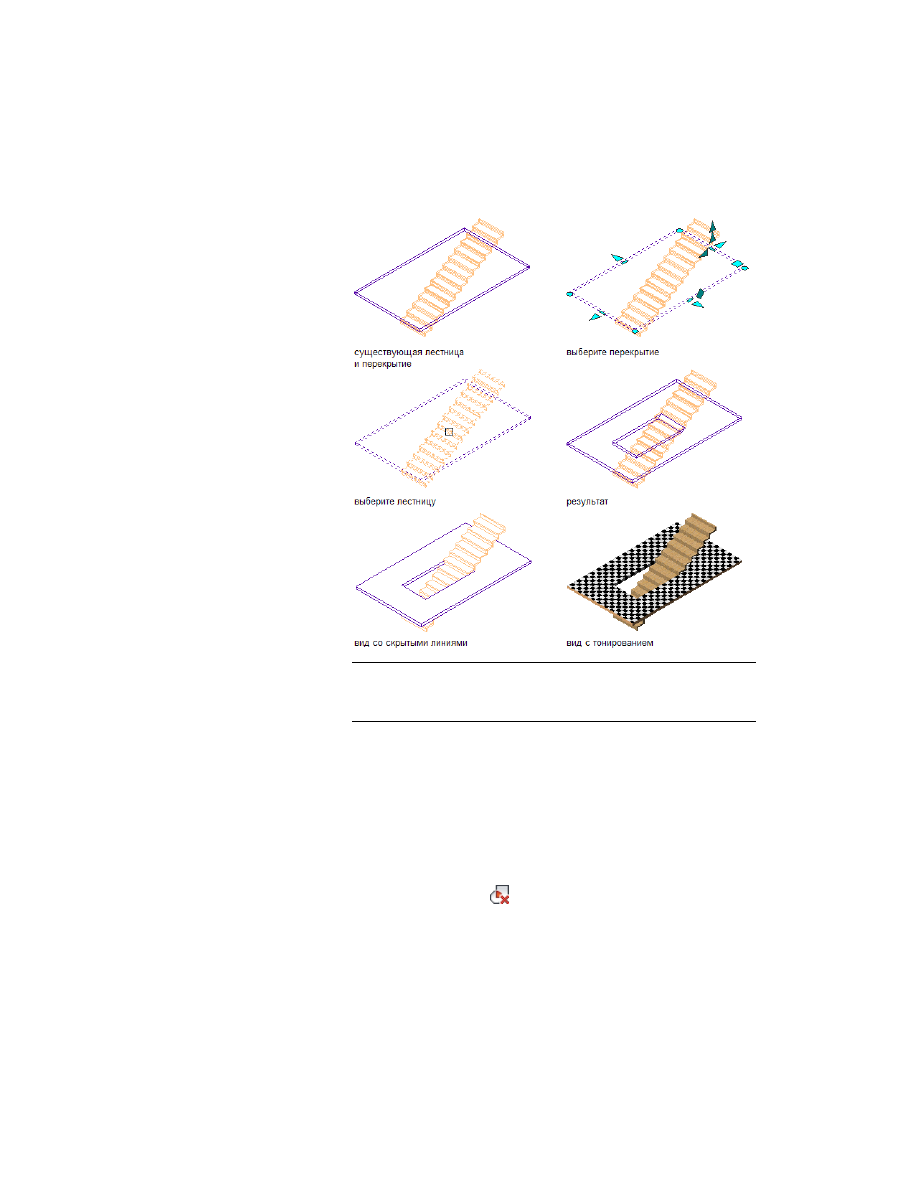

Создание вырезающего элемента для перекрытия и лестницы

ПРИМЕЧАНИЕ

Изменение значений размера пересечения для данной

лестницы приводит к изменению размера вырезающего элемента
перекрытия.

Удаление вырезающего элемента лестницы из перекрытия

Эта процедура используется для удаления из перекрытия выреза для лестницы.

Выберите перекрытие, из которого требуется удалить вырезающий
элемент, и щелкните на вкладке "Перекрытие"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Вырезающие

элементы"

➤

"Удалить"

Выберите лестницу и нажмите

ENTER

Вырезающие элементы для лестниц | 2415

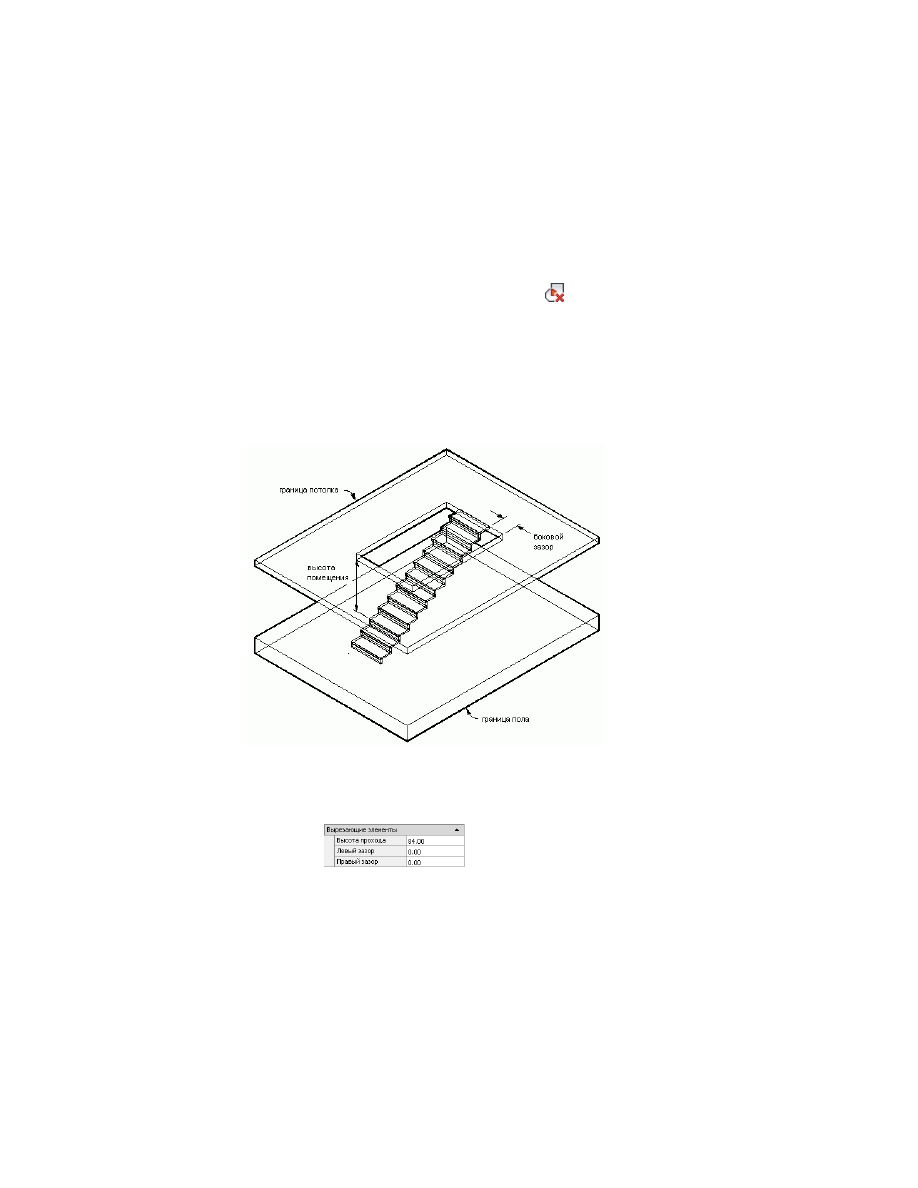

Формирование вырезающего элемента в помещении

Эта процедура используется для создания в помещении выреза для лестницы. Когда
между лестницей и помещением добавляется вырезающий элемент, вокруг лестницы
формируется проем, размеры которого определяются заданной высотой прохода и
боковым зазором.

Создайте лестницу, которая пересекается с помещением. Более
подробную информацию о создании лестниц см. в разделе

Создание

лестниц с помощью инструментов "Лестница"

на стр. 2268.

Чтобы открыть палитру свойств, дважды щелкните на лестнице.

Перейдите на вкладку "Проектирование", разверните узлы
"Дополнительные" и "Вырезающие элементы".

Задайте размер вырезающего элемента.

то...

Если требуется...

введите значение параметра "Высо-
та прохода".

задать для вырезающего элемента
высоту над проступями,

введите значения левого и правого
зазора.

задать левый и правый зазор для
вырезающих элементов одномарше-
вых и многомаршевых лестниц,

введите значения внутреннего и
внешнего зазора.

задать внутренний и внешний зазор
для вырезающих элементов винто-
вых и П-образных лестниц,

Щелкните на чертеже, в стороне от лестницы, чтобы отменить ее выбор.

Выберите помещение, для которого требуется применить вырезающий
элемент, и щелкните на вкладке "Помещение"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Вырезающие

элементы"

➤

"Добавить"

Выберите лестницу и нажмите

ENTER

ПРИМЕЧАНИЕ

Изменение значений размера пересечения для данной

лестницы приводит к изменению размера вырезающего элемента
помещения.

2416 | Глава 27 Лестницы

Удаление вырезающего элемента лестницы из помещения

Эта процедура используется для удаления из помещения выреза для лестницы.

Выберите помещение, из которого требуется удалить вырезающий
элемент, и щелкните на вкладке "Помещение"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Вырезающие

элементы"

➤

"Удалить"

Выберите лестницу и нажмите

ENTER

Формирование вырезающего элемента в навесной стене

Эта процедура используется для создания в навесной стене выреза для лестницы.
При добавлении вырезающего элемента между лестницей и навесной стеной вокруг
лестницы вырезается прямоугольник, размеры которого определяются заданной
высотой прохода, а также левым и правым зазором для одномаршевых и
многомаршевых лестниц или внутренним и внешним зазором для винтовых и
П-образных лестниц. Имеется опция резки заполнений, каркасов и импостов навесной
стены.

Вырезающие элементы для лестниц | 2417

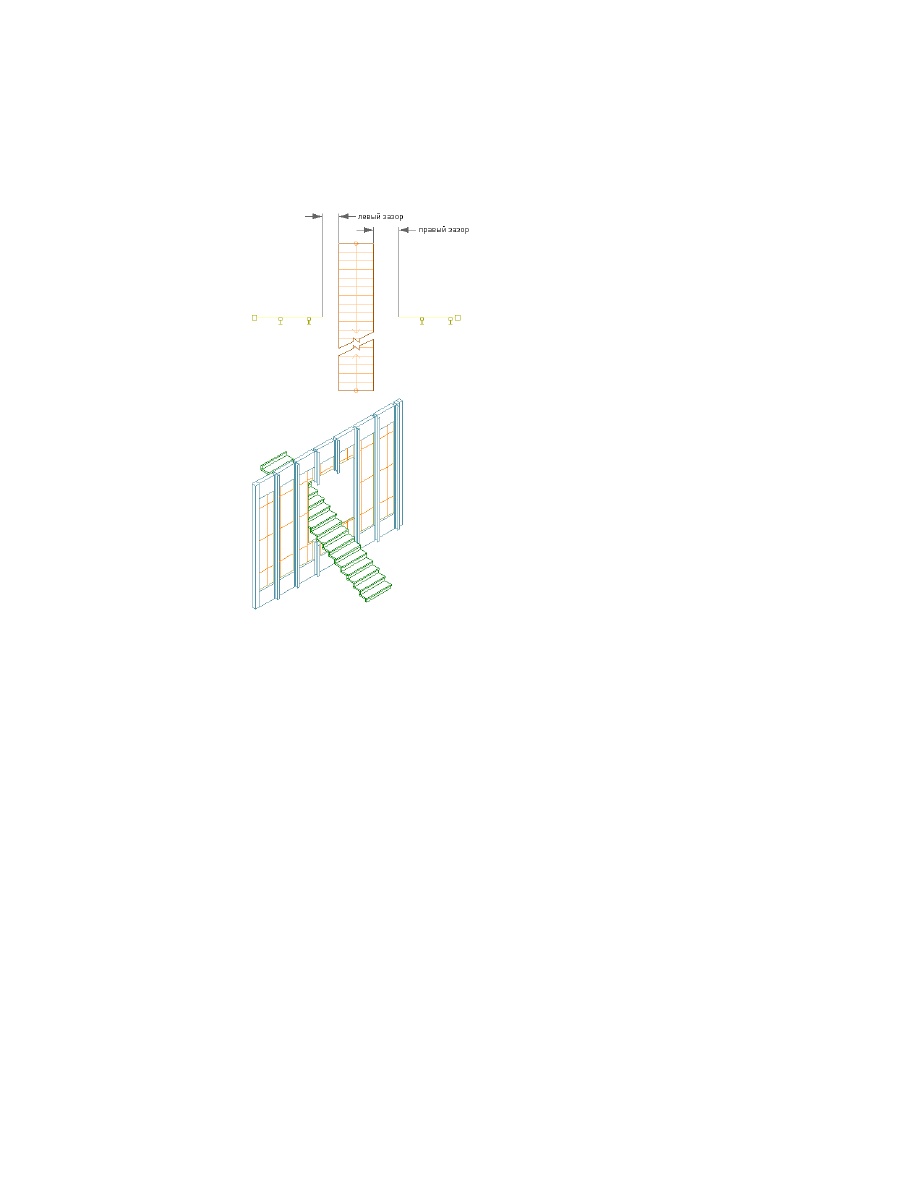

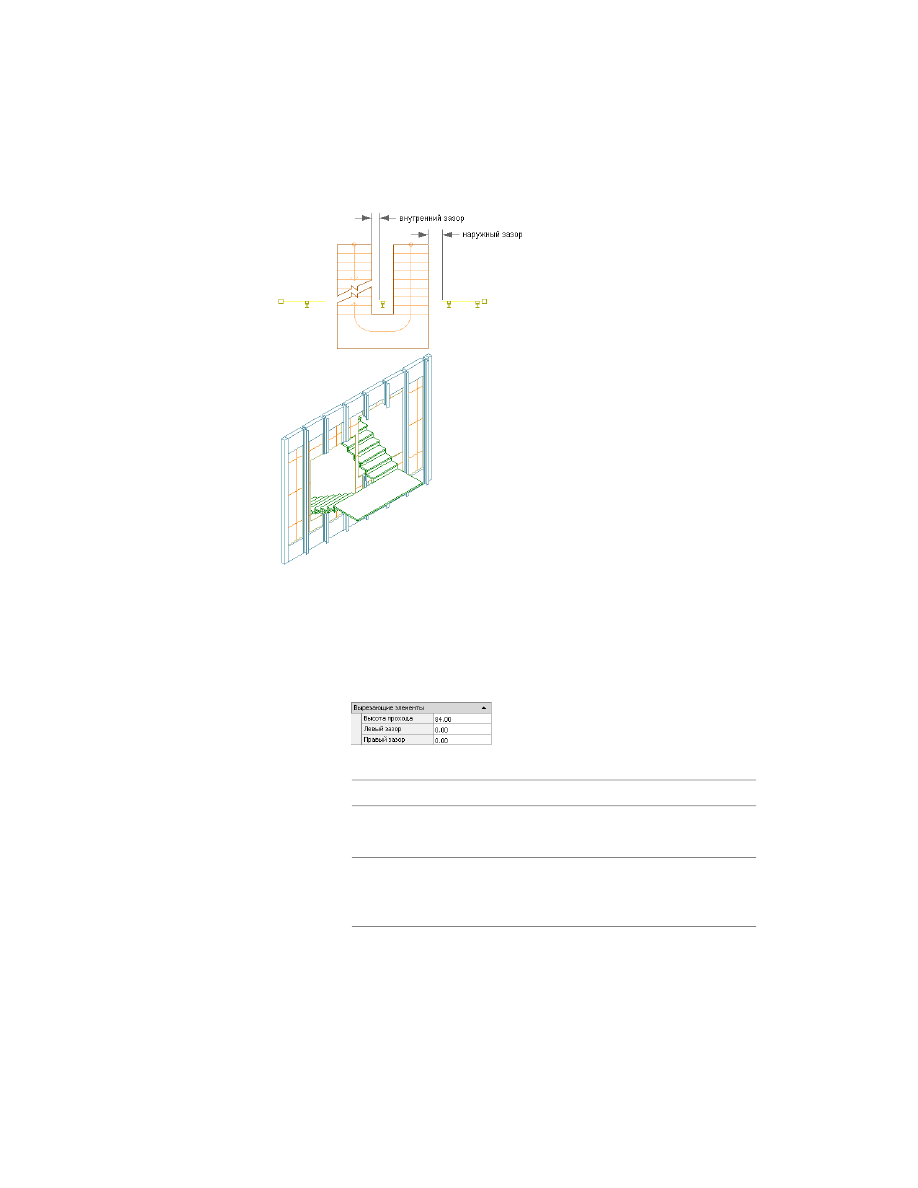

Задание внутреннего и внешнего зазора для вырезающего элемента навесной стены

Создайте лестницу, которая пересекается с навесной стеной. Более
подробную информацию о создании лестниц см. в разделе

Создание

лестниц с помощью инструментов "Лестница"

на стр. 2268.

Чтобы открыть палитру свойств, дважды щелкните на лестнице.

Перейдите на вкладку "Проектирование", а затем разверните узлы
"Дополнительные" и "Вырезающие элементы".

Задайте размер вырезающего элемента.

то...

Если требуется...

введите значение параметра "Высо-
та прохода".

задать для вырезающего элемента
высоту над проступями,

введите значения левого и правого
зазора.

задать левый и правый зазор для
вырезающих элементов одномарше-
вых и многомаршевых лестниц,

Вырезающие элементы для лестниц | 2419

то...

Если требуется...

введите значения внутреннего и
внешнего зазора.

задать внутренний и внешний зазор
для вырезающих элементов винто-
вых и П-образных лестниц,

Нажмите в области чертежа, в стороне от лестницы, чтобы отменить
ее выбор.

Выберите навесную стену, для которой требуется применить
вырезающий элемент, и щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Вырезающие

элементы"

➤

"Добавить"

Выберите лестницу.

Определите, применить ли вырезающий элемент к заполнению,
каркасам или импостам навесной стены.

Удаление вырезающего элемента лестницы из навесной
стены

Эта процедура используется для удаления из навесной стены выреза для лестницы.

Нажмите в области чертежа, в стороне от лестницы, чтобы отменить
ее выбор.

Выберите навесную стену, из которой требуется удалить вырезающий
элемент, и щелкните на вкладке "Навесная стена"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Вырезающие

элементы"

➤

"Удалить"

Выберите лестницу и нажмите

ENTER

Формирование вырезающего элемента в оконно-дверной
сборке

Эта процедура используется для создания в оконно-дверной сборке выреза для
лестницы. Когда между лестницей и оконно-дверной сборкой добавляется
вырезающий элемент, вокруг лестницы формируется проем, размеры которого
определяются заданной высотой прохода и боковым зазором. Имеется опция резки
заполнений, каркасов и импостов оконно-дверной сборки.

2420 | Глава 27 Лестницы

Создайте лестницу, пересекающуюся с оконно-дверной сборкой. Более
подробную информацию о создании лестниц см. в разделе

Создание

лестниц с помощью инструментов "Лестница"

на стр. 2268.

Чтобы открыть палитру свойств, дважды щелкните на лестнице.

Перейдите на вкладку "Проектирование", разверните узлы
"Дополнительные" и "Вырезающие элементы".

Задайте размер вырезающего элемента.

то...

Если требуется...

введите значение параметра "Высо-
та прохода".

задать для вырезающего элемента
высоту над проступями,

введите значения левого и правого
зазора.

задать левый и правый зазор для
вырезающих элементов одномарше-
вых и многомаршевых лестниц,

введите значения внутреннего и
внешнего зазора.

задать внутренний и внешний зазор
для вырезающих элементов винто-
вых и П-образных лестниц,

Нажмите в области чертежа, в стороне от лестницы, чтобы отменить
ее выбор.

Выберите дверную/оконную сборку, для которой требуется применить
вырезающий элемент, и щелкните на вкладке "Дверная/оконная сборка"

➤

панели "Редактирование"

➤

раскрывающийся список "Вырезающие

элементы"

➤

"Добавить"

Выберите лестницу.

Определите, применить ли вырезающий элемент к заполнению,
каркасам или импостам оконно-дверной сборки.

Удаление вырезающего элемента лестницы из
оконно-дверной сборки

Эта процедура используется для удаления из оконно-дверной сборки выреза для
лестницы.

Вырезающие элементы для лестниц | 2421

Нажмите в области чертежа, в стороне от лестницы, чтобы отменить
ее выбор.

Выберите дверную/оконную сборку, из которой требуется удалить
вырезающий элемент, и щелкните на вкладке "Дверная/оконная
сборка"

➤

панели "Редактирование"

➤

раскрывающийся список

"Вырезающие элементы"

➤

"Удалить"

Выберите лестницу и нажмите

ENTER

Изменение размера вырезающего элемента лестницы

Эта процедура используется для управления размером выреза для лестницы.

Определение высоты прохода и бокового зазора для лестницы и для помещения

Чтобы открыть палитру свойств, дважды щелкните на лестнице.

Перейдите на вкладку "Проектирование", разверните узлы
"Дополнительные" и "Вырезающие элементы".

2422 | Глава 27 Лестницы

Задайте размер вырезающего элемента.

то...

Если требуется...

введите значение параметра "Высо-
та прохода".

задать для вырезающего элемента
высоту над проступями,

введите значения левого и правого
зазора.

задать левый и правый зазор для
вырезающих элементов одномарше-
вых и многомаршевых лестниц,

введите значения внутреннего и
внешнего зазора.

задать внутренний и внешний зазор
для вырезающих элементов винто-
вых и П-образных лестниц,

Изменение привязки П-образной лестницы

Эта процедура используется для изменения привязки и смещения привязки
П-образной лестницы. Эти поля доступны только в том случае, если выбранная
лестница П-образна.

Чтобы открыть палитру свойств, дважды щелкните на винтовой или
П-образной лестнице.

Перейдите на вкладку "Проектирование", разверните узлы
"Дополнительные" и "Зависимости".

Задайте привязку П-образной лестницы.

то...

Если требуется...

для параметра "Тип привязки" выбе-
рите значение "Нет".

разместить проступи и подступенки
там, где лестница должна кончаться,

для параметра "Тип привязки" выбе-
рите значение "Проступь к просту-
пи".

выровнять проступь верхнего мар-
ша по проступи нижнего марша,

для параметра "Тип привязки" выбе-
рите значение "Проступь к подсту-
пенку".

выровнять проступь верхнего мар-
ша по подступенку нижнего марша,

для параметра "Тип привязки" выбе-
рите значение "Подступенок к под-
ступенку".

выровнять подступенок верхнего
марша по подступенку нижнего
марша,

Изменение привязки П-образной лестницы | 2423

Задайте значение параметра "Смещение привязки".

При выборе позиции "Проступь с проступью", "Проступь с
подступенком" или "Подступенок с подступенком" пользователь может
задать величину смещения. Положительное значение смещения
означает, что проступь нижнего марша располагается к площадке ближе,
чем проступь верхнего марша.

Определение смещения привязки при выравнивании проступи по подступенку

Для параметра "Привязка для удлинения" задайте значение "Верхний
марш" или "Нижний марш".

Задайте значение в поле "Проступь различной ширины". Это значение
определяет, какой марш будет длиннее при нечетном общем количестве
ступеней. Чтобы поместить нечетную ступень в верхний марш, выберите
"Верхний марш". Чтобы поместить нечетную ступень в нижний марш,
выберите "Нижний марш".

Изменение компонентов марша

Эта процедура используется для изменения проступи, толщины подступенка и длины
свеса ступени каждой лестницы. Пользователь может также включать или отключать
отображение проступи и подступенка.

ПРИМЕЧАНИЕ

Если параметры компонентов недоступны, это значит, что

управление ими осуществляет стиль лестницы, и пользователь не имеет
возможности изменять их в отдельных лестницах.

Чтобы открыть палитру свойств, дважды щелкните на лестнице.

Перейдите на вкладку "Проектирование", разверните узлы
"Дополнительные" и "Электронные таблицы".

2424 | Глава 27 Лестницы

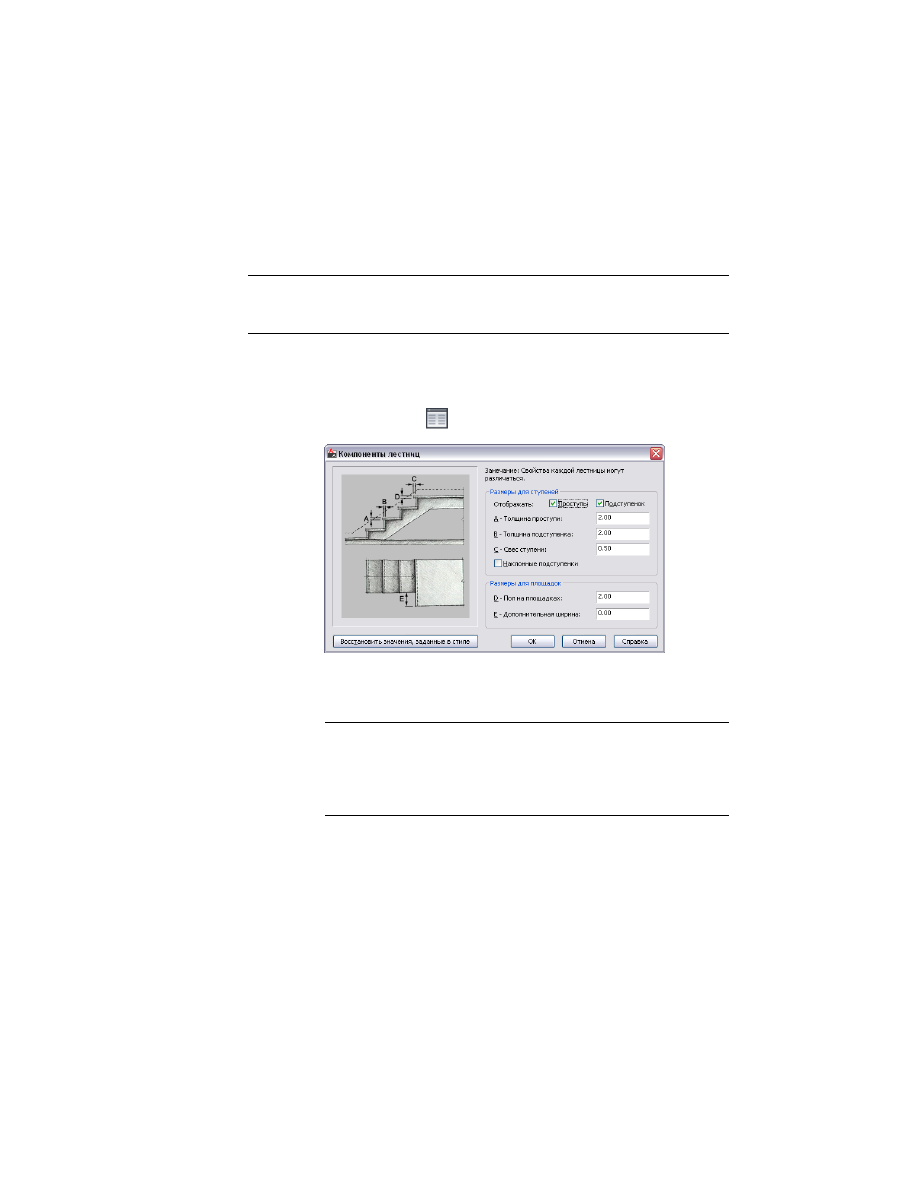

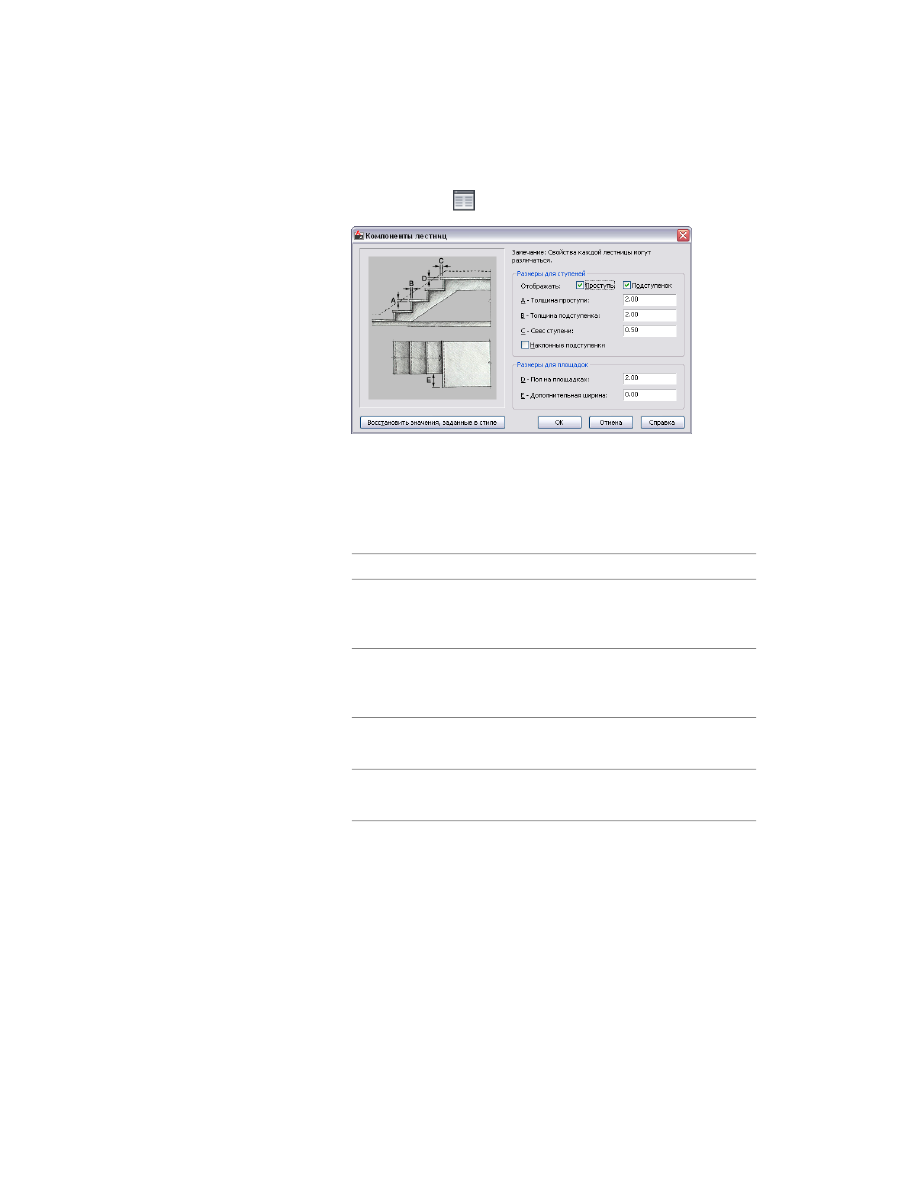

Нажмите кнопку

рядом с заголовком "Компоненты".

В группе параметров "Размеры для ступеней" установите или снимите
флажок отображения проступей и подступенков на виде в плане.

Когда отображение проступей или подступенков отключено,
соответствующее значение толщины становится недоступным.

Задайте размеры для ступеней.

то...

Если требуется...

выберите "Проступь" и введите
значение параметра "Толщина про-
ступи".

задать толщину каждой проступи,

выберите "Подступенок" и введите
значение параметра "Толщина под-
ступенка".

задать толщину подступенка,

введите значение параметра "Длина
свеса ступени".

задать длину кромки проступи, вы-
ступающей над подступенком,

установите флажок для параметра
"Наклонные подступенки".

задать наклонные подступенки,

Нажмите "OK".

Изменение компонентов марша | 2425

Изменение компонентов площадки

Эта процедур используются для изменения толщины площадки и добавления
толщины к лестничным площадкам.

ПРИМЕЧАНИЕ

Если параметры компонентов недоступны, это значит, что

управление ими осуществляется через стиль лестницы, и пользователь не имеет
возможности изменять их в отдельных лестницах.

Чтобы открыть палитру свойств, дважды щелкните на лестнице.

Перейдите на вкладку "Проектирование", разверните узлы
"Дополнительные" и "Электронные таблицы".

Нажмите кнопку

рядом с заголовком "Компоненты".

Введите значение параметра "Толщина площадки".

Введите значение параметра "Дополнительная ширина".

ПРИМЕЧАНИЕ

Установка дополнительной ширины площадки

относится только к действительным площадкам многомаршевых и
П-образных лестниц. На площадки, устанавливаемые автоматически
посредством ограничений высоты марша, и на завершающие
площадки эта установка не влияет.

От типа площадки и привязки лестницы зависит, где к лестнице будет
добавлена дополнительная ширина.

2426 | Глава 27 Лестницы

Добавление ширины к площадке с поворотом в одну вторую в зависимости от привязки
лестницы

Нажмите "OK".

О размерах компонентов площадки

Компоненты площадки задаются как часть стиля, но применяются только к
многомаршевым и П-образным лестницам. Размеры несущих конструкций задаются
для марша и для площадки в одной таблице. Тип несущей конструкции пролета
(монолитный марш, тетива или косоур) определяет, какие параметры доступны для
данной площадки (общая глубина

только

для тетивы и пандуса, глубина под

ступенями для всех типов). Если в данном марше нет несущих конструкций, их нет
и в площадке.

Для всех площадок одной лестницы первоначально используются одни и те же
размеры. Пользователь может изменить каждый размер отдельно с помощью ручек
или путем проецирования. Расположение по горизонтали и значения ширины
несущих конструкций в маршах и пролетах одинаковы.

2428 | Глава 27 Лестницы

Величины выступов площадок относятся только к П-образным и к многомаршевым
лестницам с плоскими площадками. В случае площадок поворотного типа задающие
площадку размеры игнорируются. Стандартные значения для стилей на чертеже
"Стили лестниц" задаются в соответствии с наиболее распространенными вариантами
расположения лестниц.

Если функция выбора способа сопряжения несущих конструкций марша и площадки
отключена, значит несущая конструкция марша завершается площадкой.

Изменение выступа площадки

Эта процедура используется для изменения расстояний между площадками и
ступенями, а также способа сопряжения несущих конструкций лестниц. Пользователь
может установить различие между размерами компонентов площадки и подобными
им размерами, используемыми для лестничных маршей.

ПРИМЕЧАНИЕ

Если параметры выступов площадок недоступны, это значит, что

Чтобы открыть палитру свойств, дважды щелкните на лестнице.

Перейдите на вкладку "Проектирование", разверните узлы
"Дополнительные" и "Электронные таблицы".

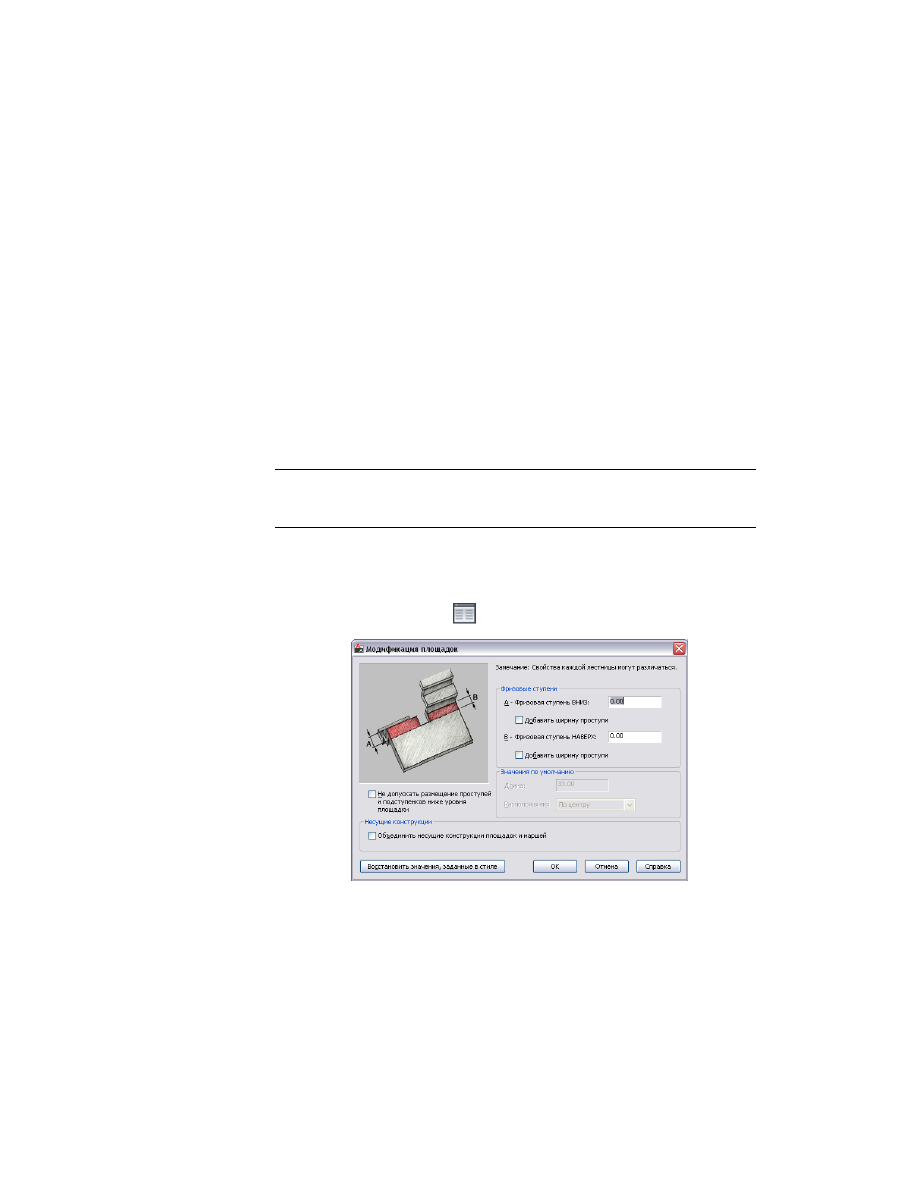

Нажмите кнопку

рядом с заголовком "Модификация площадок".

Изменение выступа площадки | 2429

Задайте фризовые ступени.

то...

Если требуется...

введите значение параметра "Фри-
зовая ступень вниз". Чтобы удли-

добавить фризовую ступень к пер-
вой ступени с той стороны площад-

нить площадку вниз на одну сту-

ки, которая связана с нижним мар-
шем,

пень, установите флаг для парамет-
ра "Добавить ширину проступи".

введите значение параметра "Фри-
зовая ступень вверх". Чтобы удли-

добавить фризовую ступень к пер-
вой ступени с той стороны площад-

нить площадку вверх на одну сту-

ки, которая связана с верхним мар-
шем,

пень, установите флажок для пара-
метра "Добавить ширину проступи".

Более подробную информацию о выступах площадок и несущих
конструкциях см. в разделе

О размерах компонентов площадки

на стр.

2428.

Чтобы обеспечить автоматическое соединение несущих конструкций
пролета с несущими конструкциями площадки, под заголовком
"Несущие конструкции" установите флажок "Модифицировать
площадки для объединения несущих конструкций пролета и площадки".

Так создается дополнительное удлинение площадки в том случае, если
необходимо, чтобы несущие конструкции марша соединялись с
несущими конструкциями площадки без разрывов.

ПРИМЕЧАНИЕ

Управление автоматической установкой площадок

всегда осуществляется через стиль лестницы.

Для лестниц, созданных в более ранних версиях программы, опция "Не допускать
размещение проступей и подступенков ниже уровня площадки" всегда включена.
Если необходимо обеспечить прилегание площадки вровень или сохранить
прямоугольную площадку, эту опцию следует отключить; однако при этом изменится
положение верхней или нижней части лестницы, что может потребовать подгонки
других объектов здания.

Нажмите "OK".

2430 | Глава 27 Лестницы

Задание экранных свойств компонента лестницы по отметке
плоскости сечения

Эта процедура используется для задания экранных свойств компонентов лестницы
на виде в плане, исходя из их расположения - над или под отметкой плоскости
сечения. Для каждого компонента лестницы можно задать экранный компонент над
плоскостью сечения, а также верхний и нижний экранный компонент.

Задание экранных свойств компонентов лестницы в зависимости от их
расположения относительно отметки плоскости сечения

Проверьте экранные свойства этих компонентов лестницы.

Выберите лестницу и щелкните на вкладке "Лестница"

➤

панели

"Общие"

➤

раскрывающийся список "Редактировать стиль"

➤

"Стиль

лестниц"

Перейдите на вкладку "Графические свойства".

Убедитесь, что "План" является экранным представлением по

умолчанию, и нажмите кнопку

(изменить графические свойства).

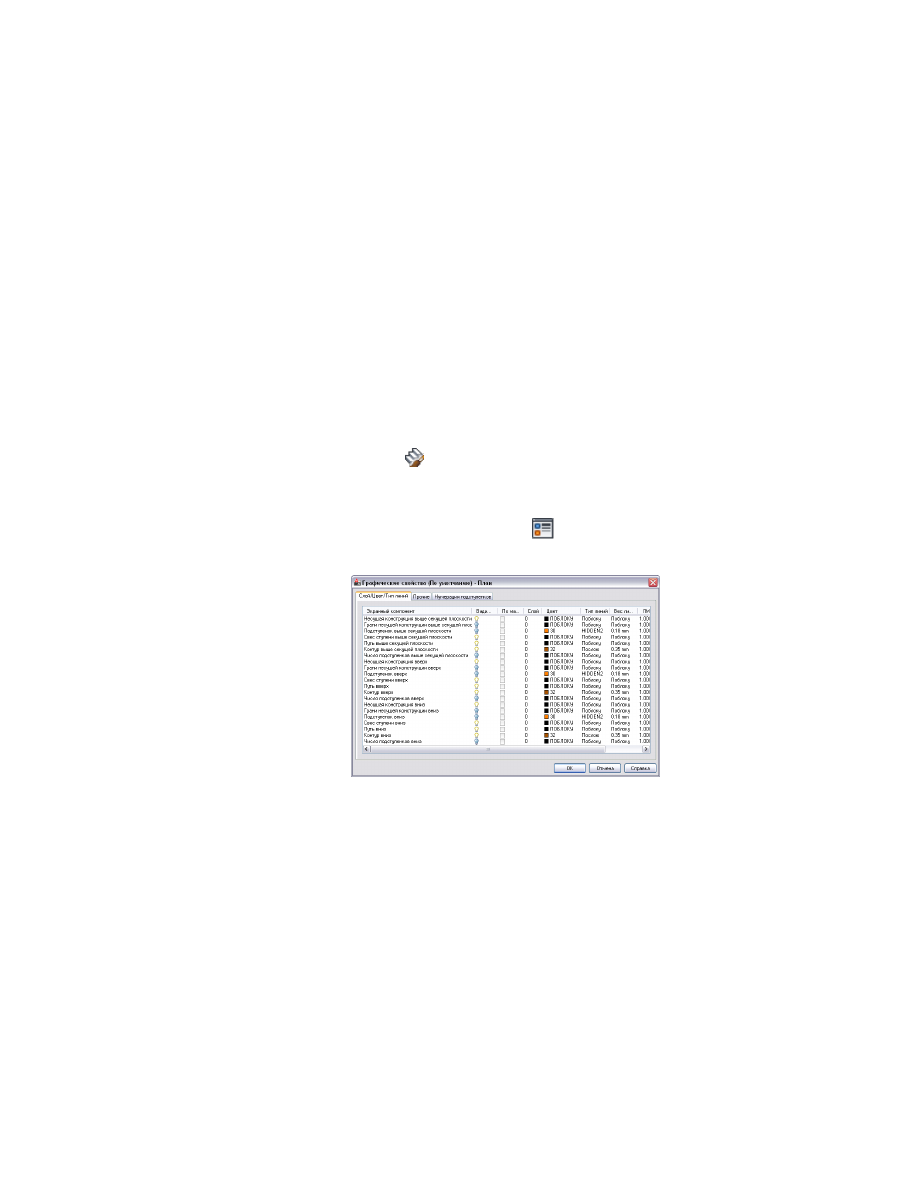

Перейдите на вкладку "Слой/Цвет/Тип линий".

Существуют новые возможности, обеспечивающие поддержку
представления компонентов лестницы над отметкой секущей плоскости,
и таким образом нижние компоненты лестницы используются только
для отображения компонентов, расположенных ниже текущего уровня.

Задание экранных свойств компонента лестницы по отметке плоскости сечения | 2431

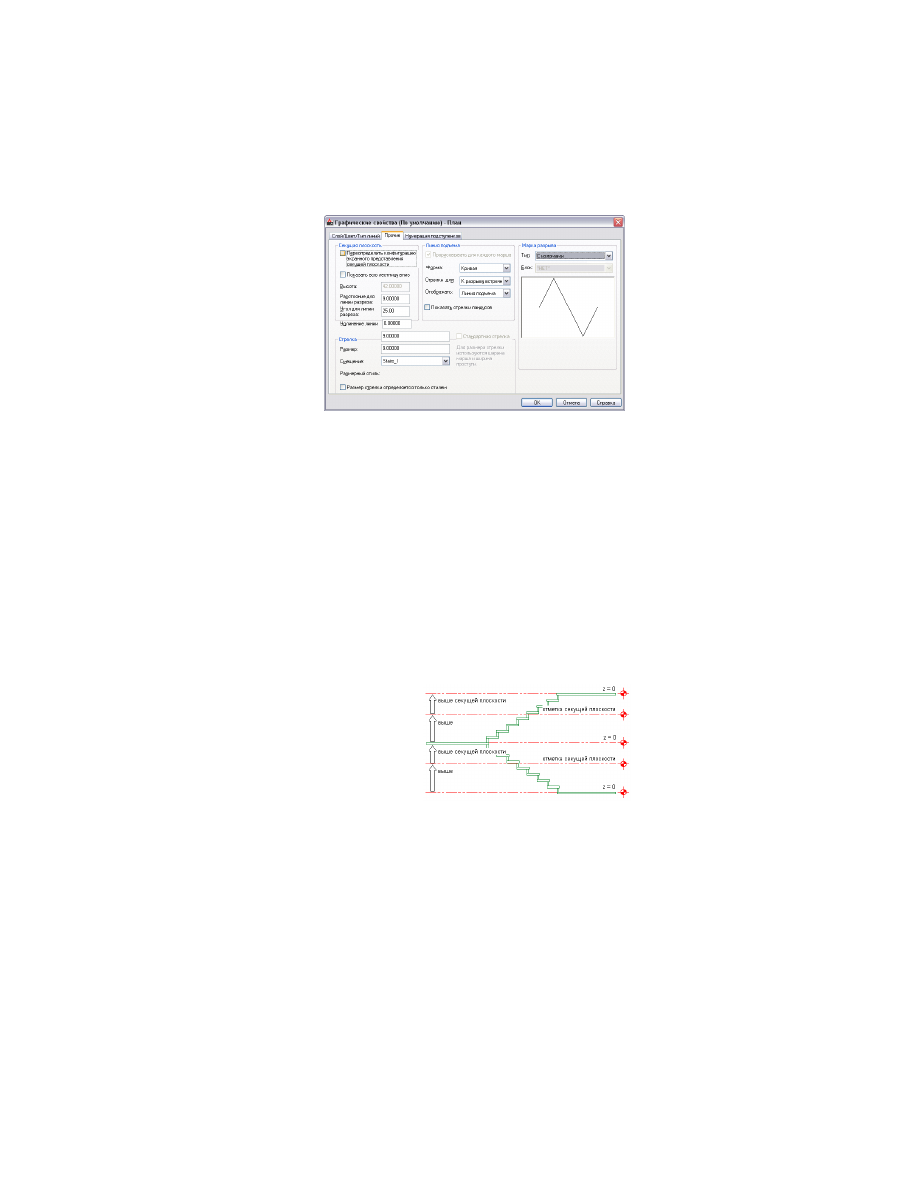

Перейдите на вкладку "Прочие".

Для лестниц, созданных в версиях Autodesk Architectural Desktop,
предшествующих версии 2004 года, параметр "Переопределить
настройки отображения секущей плоскости" установлен по умолчанию.
В текущей версии этот параметр по умолчанию выключен, и экранные
свойства компонентов лестницы устанавливаются автоматически на
основе конфигураций экранного представления для каждого уровня.

Если флажок "Переопределить настройки отображения секущей
плоскости" установлен, высота отметки плоскости сечения
отсчитывается от основания каждого пролета лестницы. Отображаются
верхние экранные компоненты и экранные компоненты над плоскостью
сечения, расположенные выше текущего уровня, но не нижние экранные
компоненты.

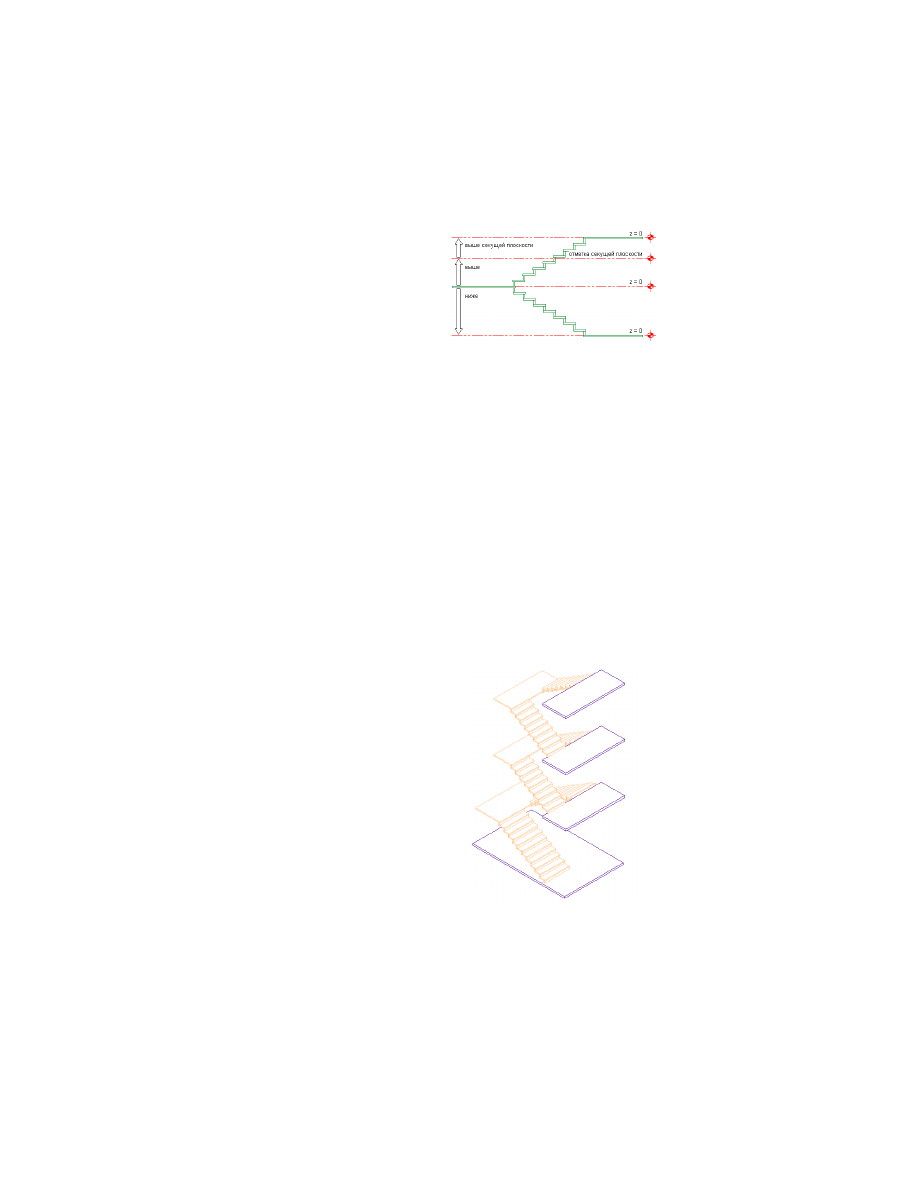

Задание отметки плоскости сечения с помощью переопределения конфигурации
экранного представления

Если флажок "Переопределить настройки отображения секущей
плоскости" снят, высота отметки плоскости сечения отсчитывается от
текущего уровня. Отображаются как верхние экранные компоненты,
расположенные над текущим уровнем, так и нижние экранные
компоненты под текущим уровнем.

2432 | Глава 27 Лестницы

Задание отметки плоскости сечения без переопределения конфигурации экранного
представления

Внесите необходимые изменения в отображение компонентов лестницы,
а затем дважды нажмите "ОК".

Задание экранных свойств лестницы на разных уровнях

Представленная ниже процедура является примером задания экранных
свойств компонентов лестницы на разных уровнях лестничной клетки.

Создайте П-образную лестницу шириной 1520 мм и высотой 3650 мм,
начинающуюся на первом этаже.

Создайте вторую П-образную лестницу шириной 1120 мм и высотой
3050 мм и расположите ее над первой на расстоянии 3650 мм.

Создайте третью П-образную лестницу шириной 1120 мм и высотой
3050 мм и расположите ее над второй на расстоянии 3050 мм.

На следующем рисунке показано, как должна выглядеть лестничная
клетка с добавленными перекрытиями пола на 3D виде:

Лестничная клетка на 3D виде

Задание экранных свойств компонента лестницы по отметке плоскости сечения | 2433

Сохраните конфигурацию этой лестничной клетки в файле чертежа
базовой лестницы.

Создайте 4 новых главных чертежа, как описано ниже:

■

Первый этаж

■

Второй этаж

■

Третий этаж

■

Уровень крыши

На следующем рисунке показано, как должны выглядеть уровни на
"Виде фасада":

Лестничная клетка на виде фасада

Откройте чертеж "Первый этаж" и добавьте базовую лестницу в качестве
ссылки на отметке 0 мм.

Убедитесь, что текущей установлена конфигурация экранного
представления "Среднее качество".

Просмотрите лестницу первого этажа на виде "План".

2434 | Глава 27 Лестницы

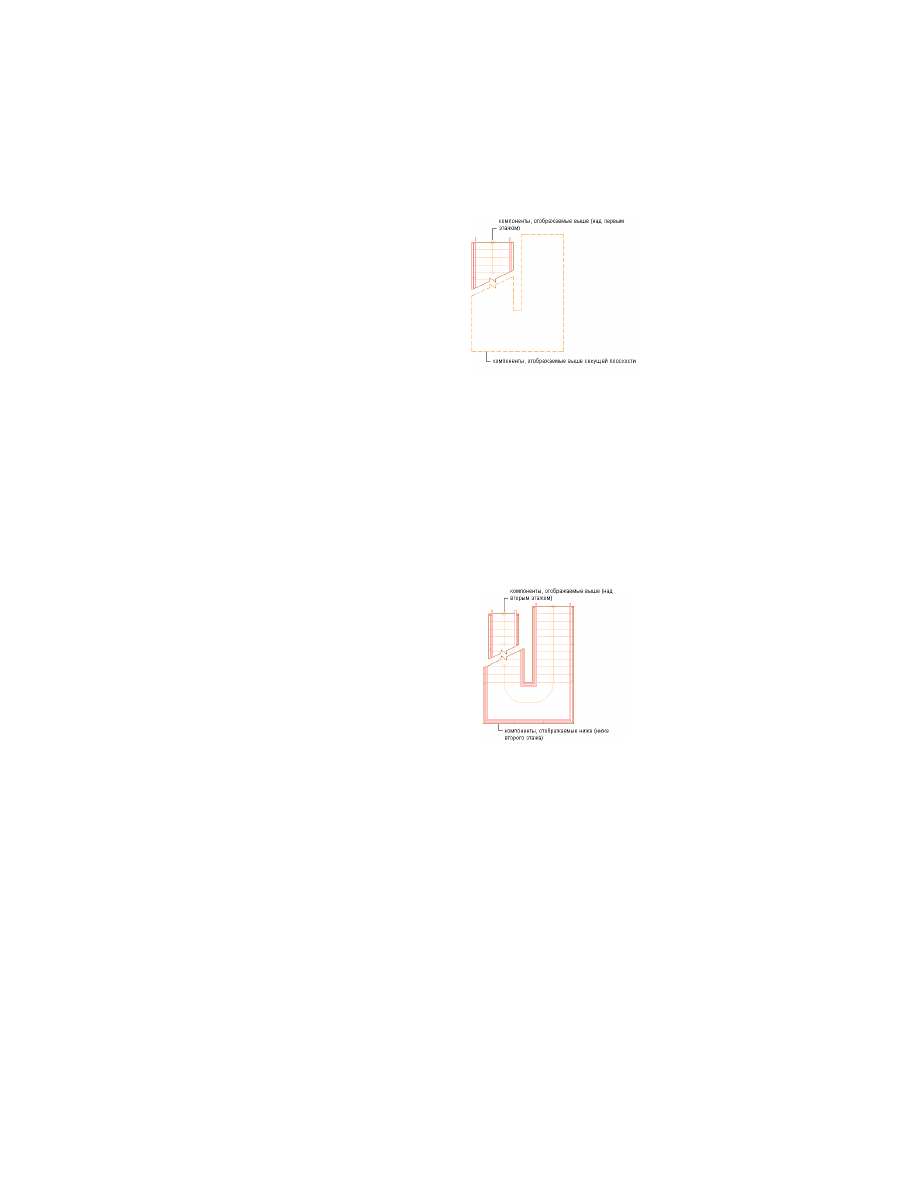

Экранные компоненты лестницы первого этажа

Отображаются как верхние экранные компоненты, расположенные над
первым этажом, так и экранные компоненты над плоскостью сечения
(обозначены пунктирным контуром).

Откройте чертеж "Второй этаж" и добавьте базовую лестницу в качестве
ссылки на отметке -3650 мм.

Убедитесь, что текущей установлена конфигурация экранного
представления "Хорошее качество".

Просмотрите лестницу второго этажа на виде "План".

Экранные компоненты лестницы второго этажа

Отображаются как верхние экранные компоненты, расположенные над
вторым этажом, так и нижние экранные компоненты под вторым
этажом.

Откройте чертеж "Третий этаж" и добавьте базовую лестницу в качестве
ссылки на отметке -6700 мм.

Убедитесь, что текущей установлена конфигурация экранного
представления "Хорошее качество".

Просмотрите лестницу третьего этажа на виде "План".

Задание экранных свойств компонента лестницы по отметке плоскости сечения | 2435

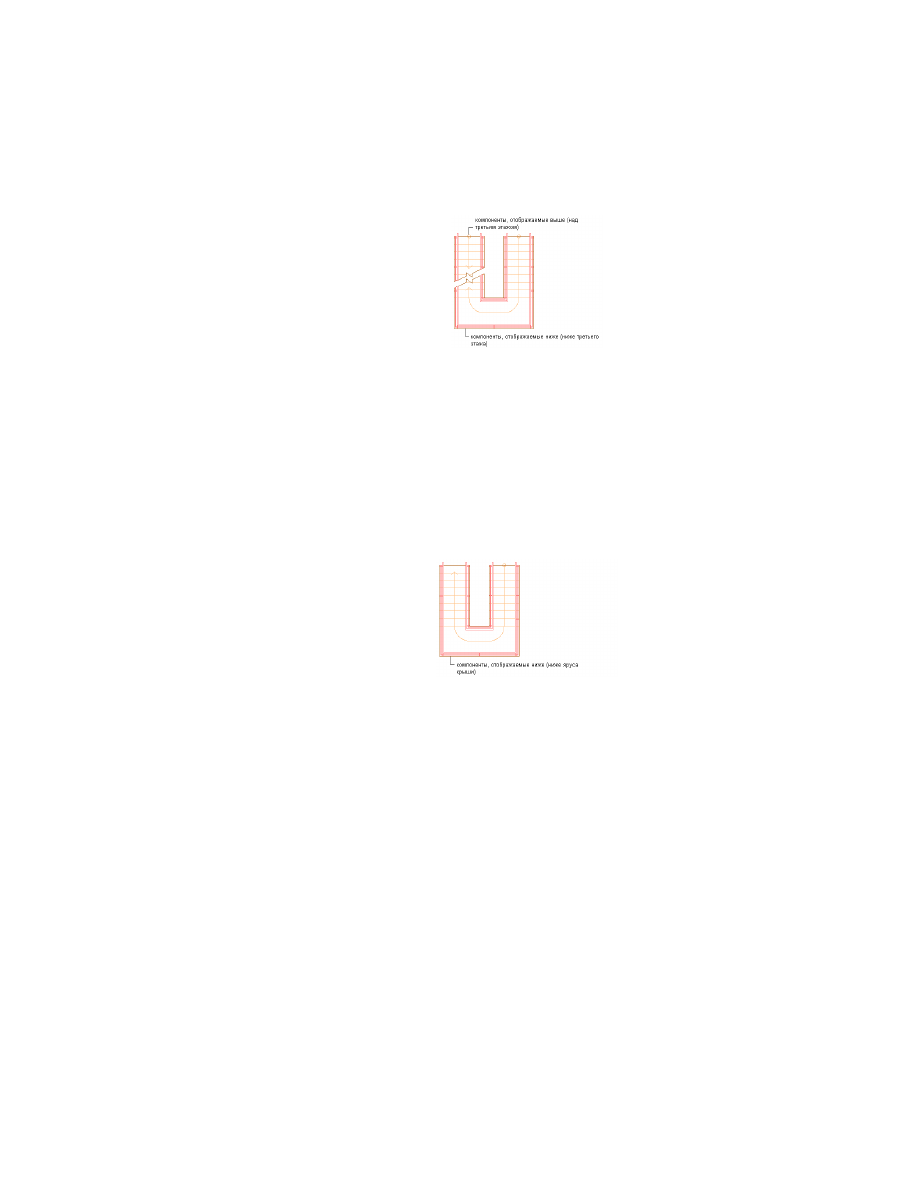

Экранные компоненты лестницы третьего этажа

Отображаются как верхние экранные компоненты, расположенные над
третьим этажом, так и нижние экранные компоненты под третьим
этажом.

Откройте чертеж "Уровень крыши" и добавьте базовую лестницу в
качестве ссылки на отметке -9750 мм.

Убедитесь, что текущей установлена конфигурация экранного
представления "Высшее качество".

Просмотрите лестницу уровня крыши на виде "План".

Экранные компоненты лестницы уровня крыши

Отображаются только нижние экранные компоненты, расположенные
под уровнем крыши.

Изменение отображения перекрывающей лестницы

Эта процедура используется в случае создания лестницы, перекрывающей объект,
для задания графических свойств таким образом, чтобы обеспечить правильное
отображение перекрываемого сегмента. В данном примере установим для
отображения всех компонентов лестницы, расположенных над перекрываемым
участком, выделение красным цветом.

Чтобы установить такое отображение лестницы, следует включить экранное
представление "План с наложением" и установить некоторые специальные

2436 | Глава 27 Лестницы

компоненты. В случае перекрывающих лестниц, кроме обычных верхних и нижних
групп, в "Плане с наложением" доступны еще четыре группы экранных компонентов.

Определение

Группа экранного представления

Компоненты лестницы под отметкой секу-
щей плоскости, расположенные выше раз-
реза наложения

"компоненты" вверху (выше наложения)

Компоненты лестницы над отметкой секу-
щей плоскости, расположенные выше раз-
реза наложения

"компоненты" внизу (выше наложения)

Компоненты лестницы под отметкой секу-
щей плоскости, расположенные ниже раз-
реза наложения

"компоненты" вверху (ниже наложения)

Компоненты лестницы над отметкой секу-
щей плоскости, расположенные ниже раз-
реза наложения

"компоненты" внизу (ниже наложения)

Откройте нужную для работы инструментальную палитру и выберите
инструмент лестницы.

При необходимости прокручивайте палитру, пока не появится нужный
инструмент.

ПРИМЕЧАНИЕ

Альтернативный способ: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

раскрывающемся списке

"Лестница"

➤

"Лестница"

На палитре свойств перейдите на вкладку "Проектирование" разверните
узлы "Основные" и "Общие".

Выберите стиль.

Для параметра "Форма" выберите "Многомаршевая".

Для параметра "Тип поворота маршей" задайте значение "С
промежуточной площадкой".

Начертите самоперекрывающуюся многомаршевую лестницу.

Изменение отображения перекрывающей лестницы | 2437

Просмотр перекрывающей лестницы

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

Разверните узел "Наборы" и выберите текущий набор экранных
представлений (он выделен полужирным шрифтом).

Перейдите на вкладку "Экранные представления".

Выполните прокрутку до объекта "Лестница".

В дополнение к текущему экранному представлению включите "План
с наложением".

Нажмите "OK".

Выберите лестницу, щелкните правой кнопкой и выберите
"Редактировать изображение объектов".

Перейдите на вкладку "Графические свойства".

Щелкните "Переопределение объекта" для вида "План", "План без
подробностей" или "План с подробностями" (в зависимости от того,
какой из них отображается в текущем наборе экранных представлений).
Выберите все компоненты, отключите их видимость и нажмите "OK".

Для параметра "План с наложением" выберите "Переопределение
объекта". Выберите нужные компоненты и включите видимость. В
данном примере включите видимость для "Подступенок вверх", "Свес
ступени вверх", "Траектория вверх", "Внешний контур вверх",
"Подступенок вниз" (выше наложения), "Свес ступени вниз" (выше
наложения), "Траектория вниз" (выше наложения), "Внешний контур
вниз" (выше наложения), "Подступенок вверх" (ниже наложения), "Свес
ступени вниз" (ниже наложения), "Траектория вниз" (ниже наложения)
и "Внешний контур вниз" (ниже наложения).

Выберите "Подступенок вниз" (выше наложения), "Свес ступени вниз"
(выше наложения), "Траектория вниз" (выше наложения) и "Внешний
контур вниз" (выше наложения). Выберите любой из цветов выбранных

2438 | Глава 27 Лестницы

AutoCAD Architecture 2011. Руководство пользователя (глава 25-28) - часть 10
