AutoCAD Architecture 2011. Руководство пользователя (глава 17-20)

то...

Если требуется...

выберите в качестве "Привязать"
значение "Справа".

обозначить точки, определяющие
правую сторону стены,

выберите в качестве "Привязать"
значение "По центру".

обозначить точки, определяющие
осевую линию стены,

выберите в качестве "Привязать"
значение "Базовая линия".

выбрать точки, определяющие базо-
вую линию стены,

Укажите значения смещения.

то...

Если требуется...

введите значение для "Смещения
по базовой линии".

выполнить смещение стены от ука-
занных вами точек,

введите значение для "Смещения
линии крыши от базовой высоты".

выполнить смещение линии крыши
по отношению к указанной базовой
высоте,

введите значение для "Смещения
подошвы от базовой линии".

выполнить смещение подошвы от
базовой линии,

Продолжите создание отрезков стены.

Введя

(отменить), можно отменить ввод по любой из точек, кроме

начальной.

Укажите конечную точку стены.

то...

Если требуется...

введите

(замкнуть ортогонально),

а затем укажите точку в направле-

замкнуть контур стены, вычертив 2
сегмента стены, встречающихся в
начальной точке под прямым углом,

нии того места, где требуется за-
мкнуть контур стены. Сегмент стены
удлиняется, пока не соприкасается
с сегментом стены, перпендикуляр-
ным к первому отрезку стены.

введите

(замкнуть).

замкнуть контур стены, добавив
сегмент стены, соединяющий преды-

Построение стен | 1261

то...

Если требуется...

дущую точку и начальную точку
стены,

задайте конечную точку стены и
нажмите

ENTER

замкнуть сегмент стены в указанной
вами точке,

Более подробная информация о командах "Замкнуть ортогонально" и
"Замкнуть" дана в

Использование опций "Замкнуть ортогонально" и

"Замкнуть" при работе со стенами

на стр. 1522.

Для построения сегмента стены на основе линии привязки стены

Данная процедура предназначена для вычерчивания с помощью любого из режимов
объектной привязки нового сегмента стены на линии привязки существующего
сегмента стены. Вначале следует указать, какие объекты привязки будут активными.
Например, можно начать новый сегмент стены от средней точки существующего
сегмента стены.

При добавлении нового сегмента стены автоматически отображается линия привязки
на существующем сегменте, независимо от того, включена или выключена опция
отображения этой линии. При отводе курсора в сторону от существующего сегмента
стены эта линия привязки исчезает. Выбор точки поблизости от середины сегмента
стены вызовет отображение на линии привязки подсказки "Объектная привязка:
середина". Щелкните на этой точке, чтобы определить ее как начальную точку нового
сегмента стены, затем укажите его конечную точку.

В командной строке введите

РЕЖИМРИС

, а затем щелкните на вкладке

"Объектная привязка".

В панели "Общие" выберите режимы объектной привязки, которые
будут активными.

В панели "AutoCAD Architecture" установите флажок "Разрешить
действие глобальных объектных привязок на линию привязки стены".

Выберите инструмент стены.

ПРИМЕЧАНИЕ

Возможные альтернативные действия: щелкните на

вкладке "Главная"

➤

панели "Создание"

➤

раскрывающемся списке

"Стена"

➤

"Стена"

На существующем сегменте стены щелкните на линии привязки ту
объектную привязку, от которой следует начать построение нового
сегмента стены.

1262 | Глава 20 Стены

Укажите конечную точку нового сегмента стены.

Создание стен на основе линий и 3D объектов

Данная процедура используется для того, чтобы преобразовать в стену один из
следующих объектов:

■

Отрезки

■

Дуги

■

Круги

■

Полилинии

Например, чтобы смоделировать внешний вид и помещения здания, можно создать
схематические изображения или наброски стен, пользуясь линиями, дугами, кругами
и полилиниями, а затем преобразовать эти объекты в стены. После того, как стены
установлены, можно приступать к редактированию свойств стен.

Можно также преобразовать в стены 3D объекты, например, формообразующие
элементы.

Создание стен на основе линий и 3D объектов | 1263

Для преобразования линии в стену

Нажмите правую кнопку на инструменте стены, и выберите "Применить
свойства инструмента"

➤

"Линии".

Выберите линию для преобразования и нажмите

ENTER

В ответ на подсказку о стирании исходной геометрии нажмите клавишу

ENTER

, чтобы сохранить линии, или введите

(да), если хотите их

удалить.

При необходимости отредактируйте свойства новых стен, пользуясь
палитрой свойств.

Для преобразования дуги в стену

Нажмите правую кнопку на инструменте стены, и выберите "Применить
свойства инструмента"

➤

"Линии".

Выберите дугу для преобразования и нажмите

ENTER

В ответ на подсказку о стирании исходной геометрии нажмите клавишу

ENTER

, чтобы сохранить линии, или введите

(да), если хотите их

удалить.

1264 | Глава 20 Стены

При необходимости отредактируйте свойства новых стен, пользуясь
палитрой свойств.

Для преобразования окружности в стену

Нажмите правую кнопку на инструменте стены, и выберите "Применить
свойства инструмента"

➤

"Линии".

Выберите окружность для преобразования и нажмите

ENTER

В ответ на подсказку о стирании исходной геометрии нажмите клавишу

ENTER

, чтобы сохранить линии, или введите

(да), если хотите их

удалить.

Создание стен на основе линий и 3D объектов | 1265

При необходимости отредактируйте свойства новых стен, пользуясь
палитрой свойств.

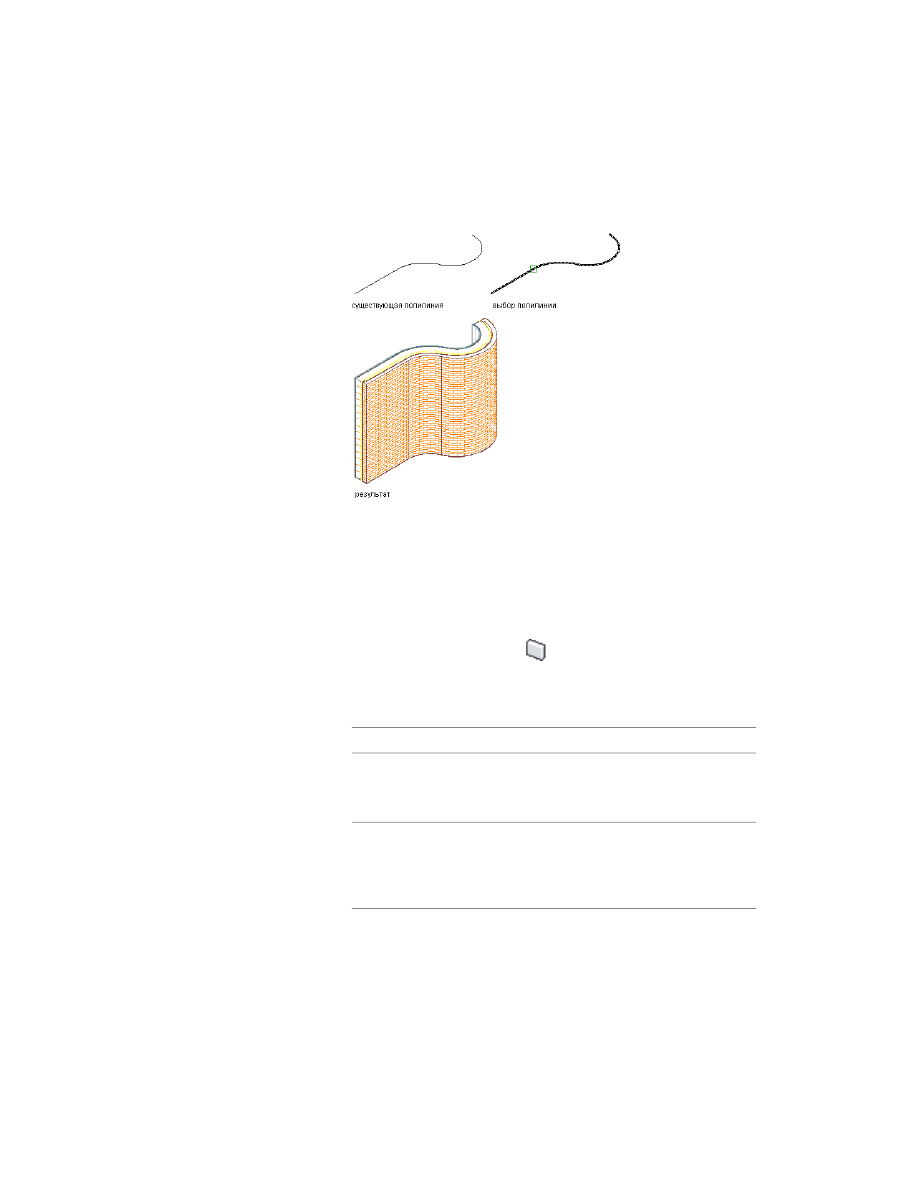

Для преобразования полилинии в стену

Нажмите правую кнопку на инструменте стены, и выберите "Применить
свойства инструмента"

➤

"Линии".

Выберите полилинию для преобразования и нажмите

ENTER

В ответ на подсказку о стирании исходной геометрии нажмите клавишу

ENTER

, чтобы сохранить линии, или введите

(да), если хотите их

удалить.

1266 | Глава 20 Стены

При необходимости отредактируйте свойства новых стен, пользуясь
палитрой свойств.

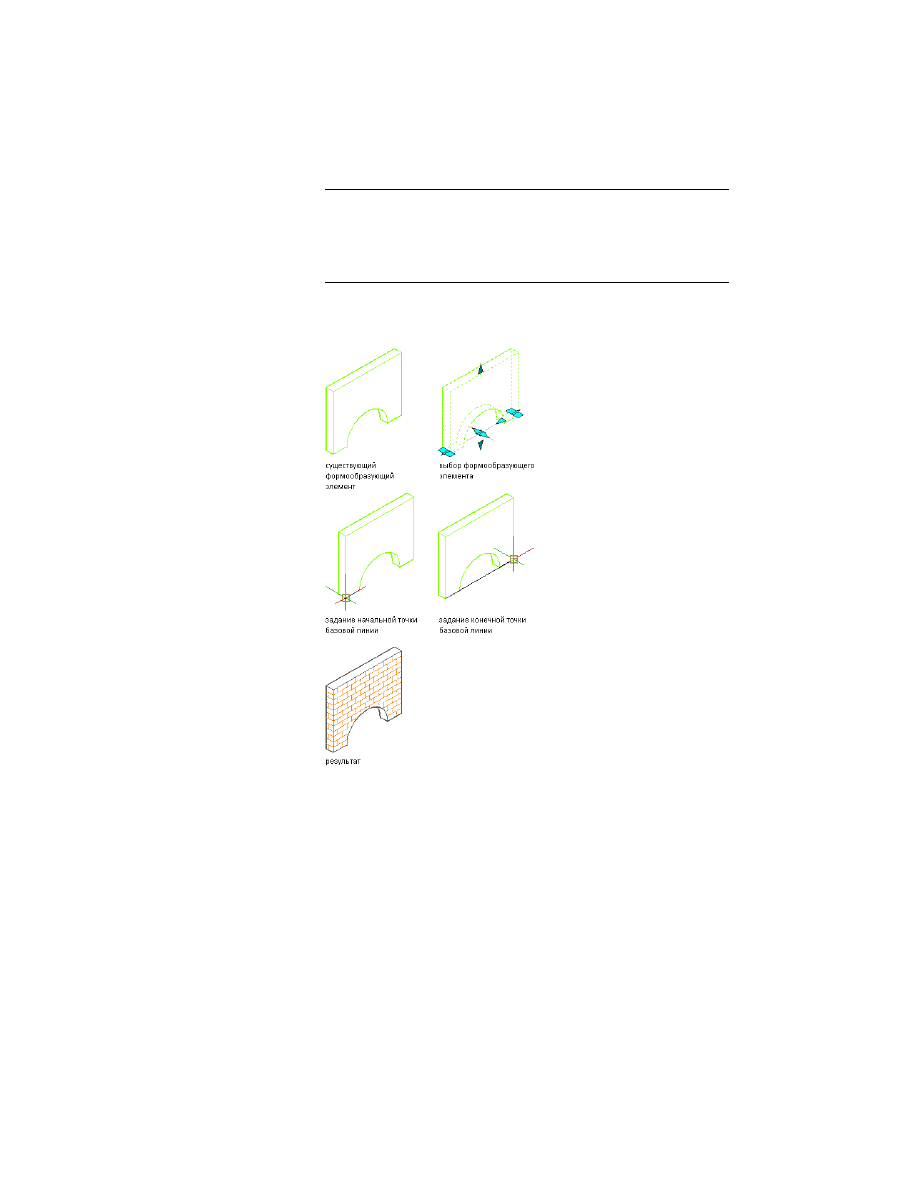

Для преобразования 3D объекта в стену

Преобразуйте 3D объект, например, формообразующий элемент или тело AutoCAD
ACIS, в однокомпонентную стену.

Выберите объект, который требуется преобразовать в стену.

Щелкните на вкладке "Формообразующий элемент"

➤

панели

"Преобразовать в"

➤

"Стена"

Введите

(да), чтобы стереть исходный объект, или

(нет), чтобы

сохранить объект.

Обозначьте базовую линию стены.

то...

Если требуется...

укажите начальную точку а затем,
по подсказке - конечную точку.

обозначить базовую линию стены,
указав начальную и конечную точки
стены,

введите

(указать) и выберите отре-

зок или дугу, которую требуется

определить базовую линию стены
на основе линии или дуги, изобра-
женной на чертеже,

определить в качестве базовой ли-
нии.

Создание стен на основе линий и 3D объектов | 1267

ПРИМЕЧАНИЕ

Если обозначить базовую линию на некотором

расстоянии от объекта, преобразуемого в стену, это может затруднить
вставку таких объектов с креплением якорями, как двери, окна и
проемы. Объекты, прикрепляемые якорями, вставляются в стену
относительно базовой линии стены.

Выберите стиль стены.

В данном случае необходимо выбрать однокомпонентный стиль.

Добавление в стены дверей и окон

Когда к стене добавляются двери и окна, стена автоматически корректируется таким
образом, чтобы принять объект, при этом в необходимых местах добавляются торцы.

Добавлять двери и окна в стену можно разными способами. Можно добавить
независимую дверь или окно, равномерно разместить двери и окна в стене или

1268 | Глава 20 Стены

воспользоваться точками наложенной сетки колонн для определения положения
двери или окна.

Добавление независимых дверей и окон

Можно добавить дверь или окно в любой точке стены.

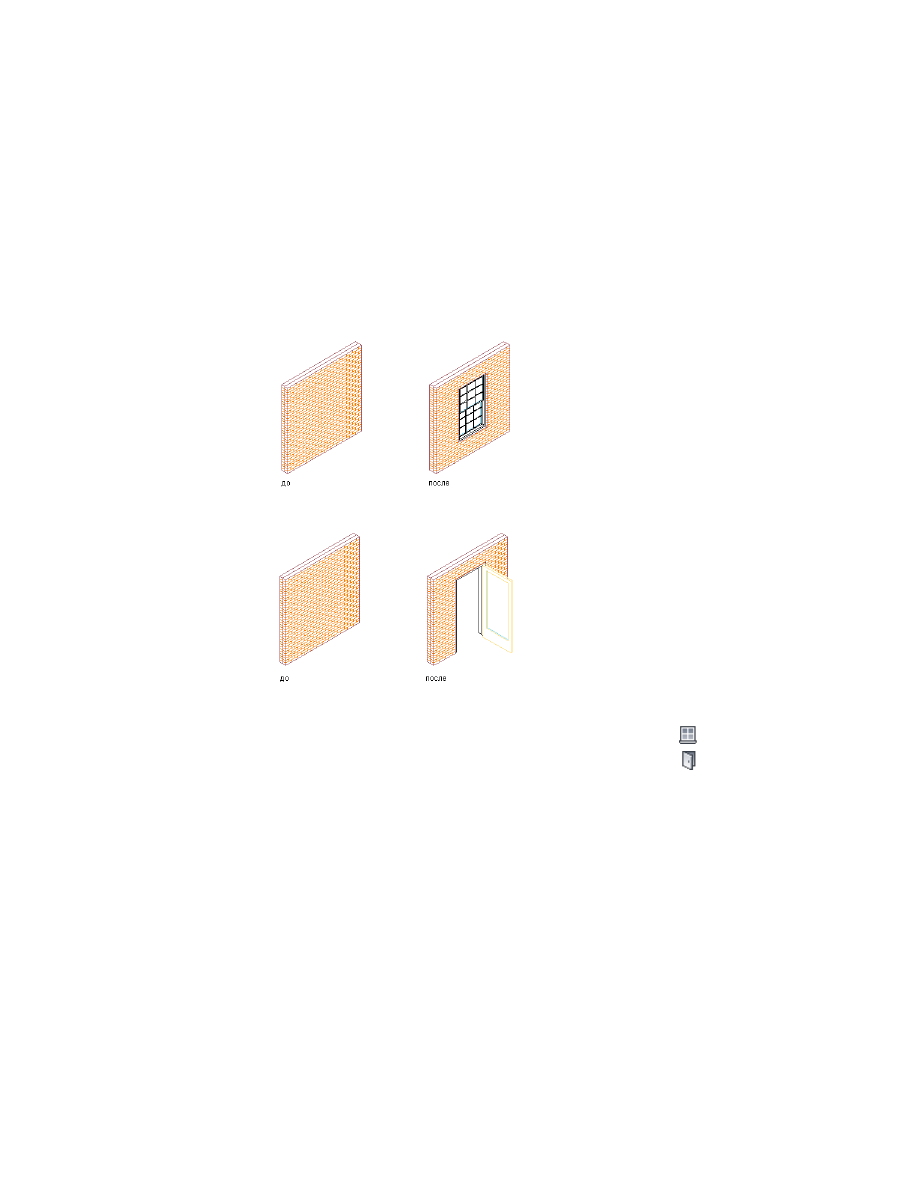

Вставка окна в стену

Вставка двери в стену

Выберите стену.

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

"Окно"

или

щелкните вкладку "Стена"

➤

панель "Общие"

➤

"Дверь"

Укажите параметры окна или двери.

Дополнительную информацию о добавлении окон и дверей см. в
разделах

Создание окна с заданными параметрами

на стр. 2123 и

Создание

двери

на стр. 2029.

Укажите точку вставки вдоль по стене.

Добавление независимых дверей и окон | 1269

СОВЕТ

Для независимого размещения следует убедиться, что

параметр положения на стене на палитре свойств имеет значение
"Без зависимостей", а параметр привязки в строке состояния
выключен.

Продолжите вставку дверей или окон в стену и нажмите клавишу

ENTER

Добавление дверей и окон относительно стен

Двери и окна можно разместить точно по отношению к стенам.

Вставка в стену равномерно расположенных дверей и окон

Можно вставить несколько дверей или окон в стену на равном расстоянии друг от
друга. Во время вставки можно задать следующие параметры:

Постоянное количество проемов или постоянное расстояние между
проемами

■

Вставка определенного количества дверей или окон в выбранную стену

■

Вставка переменного количества дверей или окон в выбранную стену на заданном
расстоянии

Вставка в сегмент стены или во всю стену

Можно указать, следует ли вставить двери или окна вдоль сегмента стены (между
пересекающимися стенами) либо вдоль всей стены.

1270 | Глава 20 Стены

Вставка нескольких дверей в сегмент стены на равном расстоянии

Вставка нескольких дверей во всю стену на равном расстоянии

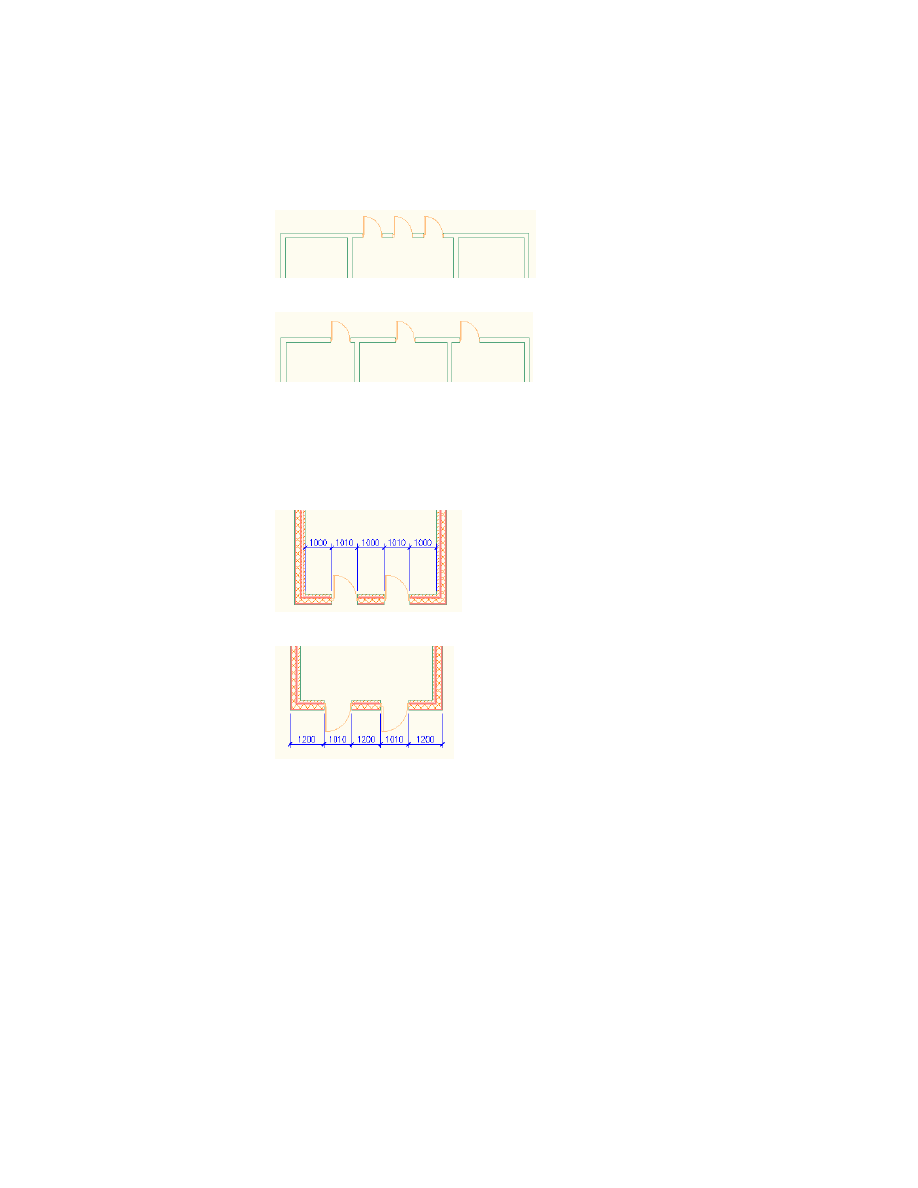

Вставка смещения от кромок стены

Можно выбрать кромку стены, от которой требуется сместить двери или окна.
Укажите внутренние или внешние кромки стены, от которых следует сместить двери
или окна.

Равномерное распределение дверей по внутренней стороне стены

Равномерное распределение дверей по наружной стороне стены

Чтобы вставить и равномерно разместить в стене фиксированное количество
дверей или окон

Выберите стену, в которую требуется вставить двери или окна.

Выберите одну из следующих команд:

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Дверь"

➤

"Равномерно между стенами".

Добавление дверей и окон относительно стен | 1271

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Окно"

➤

"Равномерно между стенами".

Определите, требуется ли вставить двери или окна в выбранный сегмент
стены либо во всю стену:

■

Для вставки нескольких дверей или окон в выбранный сегмент
стены введите

(Между стенами).

■

Для вставки нескольких дверей или окон по всей длине стены
введите

(Вся стена).

Выберите кромку стены для вставки дверей или окон, щелкнув ее на
экране. Красная линия служит для предварительного просмотра. Можно
выбрать наружную или внутреннюю сторону.

Убедитесь, что на палитре свойств для параметра "Многократная
вставка" установлено значение "Да".

На палитре свойств в поле "Количество вставляемых объектов" введите
требуемое количество дверей или окон.

По умолчанию команда подразумевает, что пользователю требуется
вставить двери или окна на равном расстоянии, и рекомендует диапазон
минимально и максимально возможного количества дверей или окон,
которые можно разместить в выбранном сегменте стены.

Убедитесь, что для параметра "Положение нескольких объектов"
установлено значение "Равномерно".

Щелкните место на экране, где следует добавить двери или окна.

Чтобы добавить в стену переменное количество дверей или окон на
фиксированном расстоянии друг от друга

Выберите стену, в которую требуется вставить двери или окна.

Выберите одну из следующих команд:

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Дверь"

➤

"Равномерно между стенами".

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Окно"

➤

"Равномерно между стенами".

Определите, требуется ли вставить двери или окна в выбранный сегмент
стены либо во всю стену:

■

Для вставки нескольких дверей или окон в выбранный сегмент
стены введите

(Между стенами).

1272 | Глава 20 Стены

■

Для вставки нескольких дверей или окон по всей длине стены
введите

(Вся стена).

Убедитесь, что на палитре свойств для параметра "Многократная
вставка" установлено значение "Да".

На палитре свойства в поле "Интервал" выберите "Смещение".

В командной строке отображаются значения смещения от минимального
до максимального. Минимальное смещение равно 0 (без смещения),
максимальное смещение вычисляется по максимально допустимому
расстоянию между 2 дверями или окнами в сегменте стены.

В поле "Смещение нескольких объектов" укажите значение для
параметра "Смещение".

Программа автоматически вычисляет максимальное количество дверей
или окон, которые поместятся в сегменте стены с учетом смещения, и
отображает это количество в командной строке. Выполнить одну из
следующих операций:

■

Чтобы вставить максимальное количество дверей или окон, нажмите
клавишу ENTER и щелкните на экране место, в котором требуется
разместить двери или окна.

■

Чтобы добавить меньшее количество дверей или окон, но сохранить
смещение, введите требуемое количество в командной строке, после
чего нажмите клавишу ENTER. затем щелкните место на экране,
где следует добавить двери или окна. Двери и окна центрируются
в сегменте стены с сохранением смещения относительно друг друга.

Вставка двери или окна по длине стены

Можно вставить дверь или окно, которые занимают всю длину стены.

Выберите стену, в которую требуется добавить дверь или окно по всей
длине.

Выберите одну из следующих команд:

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Дверь"

➤

"По всей стене".

Добавление дверей и окон относительно стен | 1273

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Окно"

➤

"По всей стене".

Разместите дверь или окно.

СОВЕТ

По умолчанию выполняется вставка с учетом стиля дверей

или окон, использовавшегося последним. Если требуется изменить
стиль дверей или окон, введите

СТ

(Стиль) и имя требуемого стиля.

Изменение стиля после вставки выполняется на палитре свойств.

Добавление дверей и окон относительно сеток колонн

В стену можно добавить двери и окна, разместив их относительно линий наложенной
сетки колонн.

Размещение дверей и окон относительно линии сетки

Имеется возможность добавлять двери и окна в стену при заданном расстоянии до
линии сетки.

Добавление нескольких дверей с заданным расстоянием до линий сетки

Выберите стену, в которую требуется вставить двери или окна с
размещением относительно линии сетки.

1274 | Глава 20 Стены

Выберите одну из следующих команд:

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Дверь"

➤

"Сместить от линии сетки".

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Окно"

➤

"Сместить от линии сетки".

Убедитесь, что на палитре свойств в разделе "Расположение" параметр
"Относительно сетки" имеет значение "Да".

Проверьте, задано ли для параметра "Положение" на палитре свойств
значение "Да".

Введите требуемое значение смещения от линии сетки в поле
"Автоматическое смещение".

Разместите двери или окна на экране. Команда вычислит требуемое
расстояние до ближайшей линии сетки.

Разместите столько дверей или окон, сколько нужно, и нажмите
клавишу ENTER.

Вставка дверей или окон по центру между линиями сетки

Можно вставить дверь или окно в стену по центру между двумя линиями сетки.

Добавление дверей и окон относительно сеток колонн | 1275

Вставка окон по центру между двумя линиями сетки

Выберите стену, в которую требуется вставить двери или окна с
центрированием относительно линии сетки.

Выберите одну из следующих команд:

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Дверь"

➤

"По центру между линиями сетки".

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Окно"

➤

"По центру между линиями сетки".

Убедитесь, что на палитре свойств параметр "Относительно сетки"
имеет значение "Да".

Проверьте, присвоено ли параметру "Положение" на палитре свойств
значение "Центр".

ПРИМЕЧАНИЕ

Если параметру "Положение" присвоить значение

"Центр", а параметру "Относительно сетки" присвоить значение
"Ничего", то поведение пересечения будет таким же, как при
параметре предыдущей версии "Расположение вдоль стены", имеющем
значение "Центр". Первая дверь или окно будет помещена по центру
стены, следующая — по центру между первой дверью или окном и
концом стены.

Используйте образец в окне предварительного просмотра для
размещения двери или окна между двумя линиями сетки.

Разместите столько дверей или окон, сколько нужно, и нажмите
клавишу ENTER.

1276 | Глава 20 Стены

Вставка дверей или окон, равномерно размещенных между
линиями сетки

Имеется возможность вставить определенное количество дверей или окон между
двумя линиями сетки на равных расстояниях друг от друга.

Вставка дверей, равномерно расположенных между двумя линиями сетки

Чтобы вставить и равномерно разместить на сегменте линии сетки
фиксированное количество дверей или окон

Выберите стену, в которую требуется вставить двери или окна.

Выберите одну из следующих команд:

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Дверь"

➤

"Равномерно между линиями сетки".

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Окно"

➤

"Равномерно между линиями сетки".

Выберите сегмент стены между двумя линиями сетки, щелкнув его на
экране. Красная линия служит для предварительного просмотра.

Убедитесь, что на палитре свойств для параметра "Многократная
вставка" установлено значение "Да".

Введите требуемое количество дверей или окон в поле "Количество
вставляемых объектов".

Добавление дверей и окон относительно сеток колонн | 1277

Убедитесь, что для параметра "Положение нескольких объектов"
установлено значение "Равномерно".

Щелкните место на экране, где следует добавить двери или окна.

Чтобы добавить на сегмент линии сетки переменное количество дверей или
окон на фиксированном расстоянии друг от друга

Выберите стену, в которую требуется вставить двери или окна.

Выберите одну из следующих команд:

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Дверь"

➤

"Равномерно между линиями сетки".

■

Щелкните вкладку "Стена"

➤

панель "Общие"

➤

раскрывающийся

список "Окно"

➤

"Равномерно между линиями сетки".

Убедитесь, что на палитре свойств для параметра "Многократная
вставка" установлено значение "Да".

На палитре свойств в поле "Интервал" выберите "Смещение".

В командной строке отображаются значения смещения для сегмента
стены, от минимального до максимального. Минимальное смещение
равно 0 (без смещения), максимальное смещение вычисляется по
максимально допустимому расстоянию между 2 дверями или окнами,
располагаемыми между двумя линиями сетки.

В поле "Смещение нескольких объектов" укажите значение для
параметра "Смещение".

Программа автоматически вычисляет максимальное количество дверей
или окон, которые поместятся в сегменте между двумя линиями сетки
стены с учетом смещения, и отображает это количество в командной
строке. Выполнить одну из следующих операций:

■

Чтобы вставить в сегмент максимальное количество дверей или
окон, нажмите клавишу ENTER и щелкните на экране место, в
котором требуется разместить двери или окна.

■

Чтобы добавить меньшее количество дверей или окон, но сохранить
смещение, введите требуемое количество в командной строке, после
чего нажмите клавишу ENTER. затем щелкните место на экране,
где следует добавить двери или окна. Двери или окна будут
размещены по центру сегмента между двумя линиями сетки с
заданным смещением относительно друг друга.

1278 | Глава 20 Стены

Добавление проема в стену

Данная процедура используется для того, чтобы вставить в стену один или несколько
проемов.

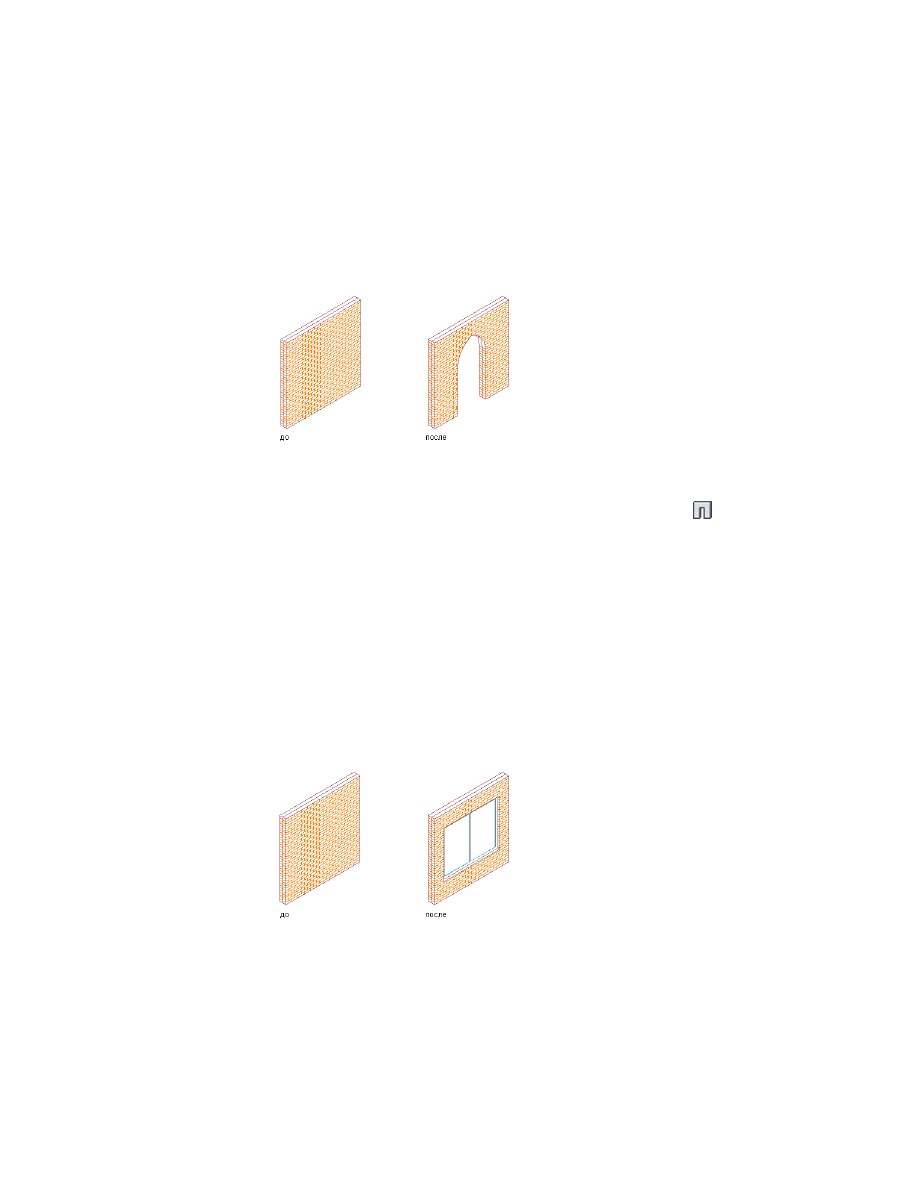

Вставка проема в стену

Выберите стену.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Дверь"

➤

"Проем"

Укажите параметры проема.

Дополнительную информацию о добавлении проемов см. в

Создание

проема с параметрами, заданными пользователем

на стр. 2219.

Укажите точку вставки вдоль по стене.

Продолжите вставку проемов в стену и нажмите

ENTER

Добавление оконно-дверной сборки к стене

Данная процедура используется для того, чтобы вставить в стену одну или несколько
оконно-дверных сборок.

Вставка оконно-дверной сборки в стену

Добавление проема в стену | 1279

Выберите стену.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Дверь"

➤

"Дверная/оконная

сборка"

Задайте параметры оконно-дверной сборки.

Укажите точку вставки вдоль по стене.

Продолжите вставку в стену оконно-дверных сборок и нажмите

ENTER

Удаление окон, проемов, дверей или
оконно-дверных сборок из стены

Выберите объекты, которые хотите удалить из стены, и нажмите

DELETE

. Стена

автоматически восстанавливается в тех местах, где располагались объекты.

Крепление объекта к стене якорем

Данная процедура используется для перемещения объектов в другую стену путем
крепления их якорями.

Объект с якорным креплением ограничен в перемещениях в пределах стены. Можно
перемещать объект вдоль стены, но нельзя удалить объект из стены, пока не
выполнено отделение объекта. Для объектов, прикрепленных к стене якорями,
действуют правила соединенных сегментов стены.

Центр нижней стороны объекта крепится якорем к точке вставки на нижней стороне
стены, находящейся обычно посередине толщины стены.

ПРИМЕЧАНИЕ

По умолчанию, двери, проемы, окна и оконные сборки крепятся

якорями к стенам, к которым добавлены эти объекты.

Выберите объект, который требуется присоединить к стене, и выполните
одно из следующих действий:

то …

Если выбран объект...

щелкните на вкладке "Окно"

➤

па-

нели "Якорь"

➤

"Закрепить"

окно,

щелкните на вкладке "Проем"

➤

па-

нели "Якорь"

➤

"Закрепить"

проем,

1280 | Глава 20 Стены

то …

Если выбран объект...

щелкните на вкладке "Дверь"

➤

па-

нели "Якорь"

➤

"Закрепить"

дверь,

щелкните вкладку "Дверная/окон-

ная сборка"

➤

панель

"Якорь"

➤

"Задать"

дверная/оконная сборка

Выберите стену, к которой присоединяется объект.

Отделение объекта от стены

Данная процедура используется для того, чтобы отделить от стены объект,
присоединенный к ней якорем. Когда объект отделен, его перемещения более не
ограничиваются пределами стены, и его можно вынуть из стены.

Выберите объект, который требуется отсоединить от стены.

Выполнить одну из следующих операций:

то …

Если выбран объект...

щелкните на вкладке "Окно"

➤

па-

нели "Якорь"

➤

"Освободить"

окно,

щелкните на вкладке "Проем"

➤

па-

нели "Якорь"

➤

"Освободить"

проем,

щелкните на вкладке "Дверь"

➤

па-

нели "Якорь"

➤

"Освободить"

дверь,

щелкните вкладку "Дверная/окон-

ная сборка"

➤

панель

"Якорь"

➤

"Освободить"

дверная/оконная сборка

Объект остается на месте, но свобода его перемещения более не ограничена пределами
стены. Подчистка по контуру объекта в стене больше не выполняется.

Отделение объекта от стены | 1281

Редактирование стен

После размещения стен можно изменить их стиль, местоположение, размер, форму,
базовую геометрию и переопределить приоритеты компонентов и стили торцов стен.
Также можно перемещать стену, объединять или соединять стены, изменять
направление стены на обратное и изменять форму линии крыши и подошвы для
стены. Кроме того, имеется возможность изменения стен с использованием других
объектов в качестве вырезающих элементов или тел-модификаторов.

В зависимости от предпочитаемого типа редактирования могут применяться
различные способы:

■

После выбора стены можно щелкнуть мышью в любой точке вдоль периметра,
не принадлежащей ручке, и перетащить весь объект в новое положение. Также
можно щелкнуть на ручке и, удерживая нажатой клавишу пробела, перетащить
объект в новое место, а затем снова щелкнуть.

■

Перетаскивая ручки, которые отображаются на выбранной стене, можно изменять
ее ориентацию, размер и другие физические характеристики.

■

При изменении размера или угла с помощью ручек функция "Динамический
ввод" позволяет вместо перемещения ручки ввести точное значение. (Эта функция
задействована по умолчанию; включение/отключение данной функции
осуществляется нажатием на кнопку DYN, расположенную в строке состояния
приложения. Подробную информацию см. в разделе

Динамические размеры

на

стр. 140.)

■

Можно применить к существующей стене свойства инструмента стены или же
свойства инструмента навесной стены, инструмента перекрытия или инструмента
ската крыши.

■

Можно изменить значения параметров на палитре свойств.

■

Команды редактирования доступны из контекстного меню объекта.

Использование ручек для редактирования стен

Для выбранного объекта-стены отображаются различные типы ручек для
редактирования. Эти ручки можно перетаскивать для изменения расположения или
размера объекта; кроме того, функция "Динамический ввод" позволяет вводить
точные значения для расстояний и углов. При выборе ручки с несколькими
функциями переключение между этими функциями выполняется нажатием клавиши

1282 | Глава 20 Стены

CTRL

. Более подробную информацию см. в разделе

Динамические размеры

на стр.

140.

Описание

Ручка

Позволяет изменить длину сегмента
прямой стены

(Удлинение)

Позволяет изменить базовую высоту
сегмента прямой стены

(Базовая высота)

Позволяет изменить толщину с со-
хранением базовой линии сегмента
прямой стены

(Толщина)

Позволяет изменить толщину с со-
хранением противоположной грани
сегмента прямой стены

(Толщина)

Позволяет изменить базовую высоту
сегмента дуговой стены

(Базовая высота)

Позволяет изменить вторую точку
сегмента дуговой стены.

(Вторая точка)

Позволяет изменить радиус кривой
сегмента дуговой стены.

(Радиус кривой)

Позволяет изменить конечный угол
сегмента дуговой стены.

(Конечный угол)

Позволяет обратить направление
сегмента дуговой стены.

(Смена направле-
ния на противопо-
ложное)

Позволяет обратить направление
сегмента дуговой стены с сохране-
нием базовой линии.

(Смена направле-
ния на противопо-
ложное)

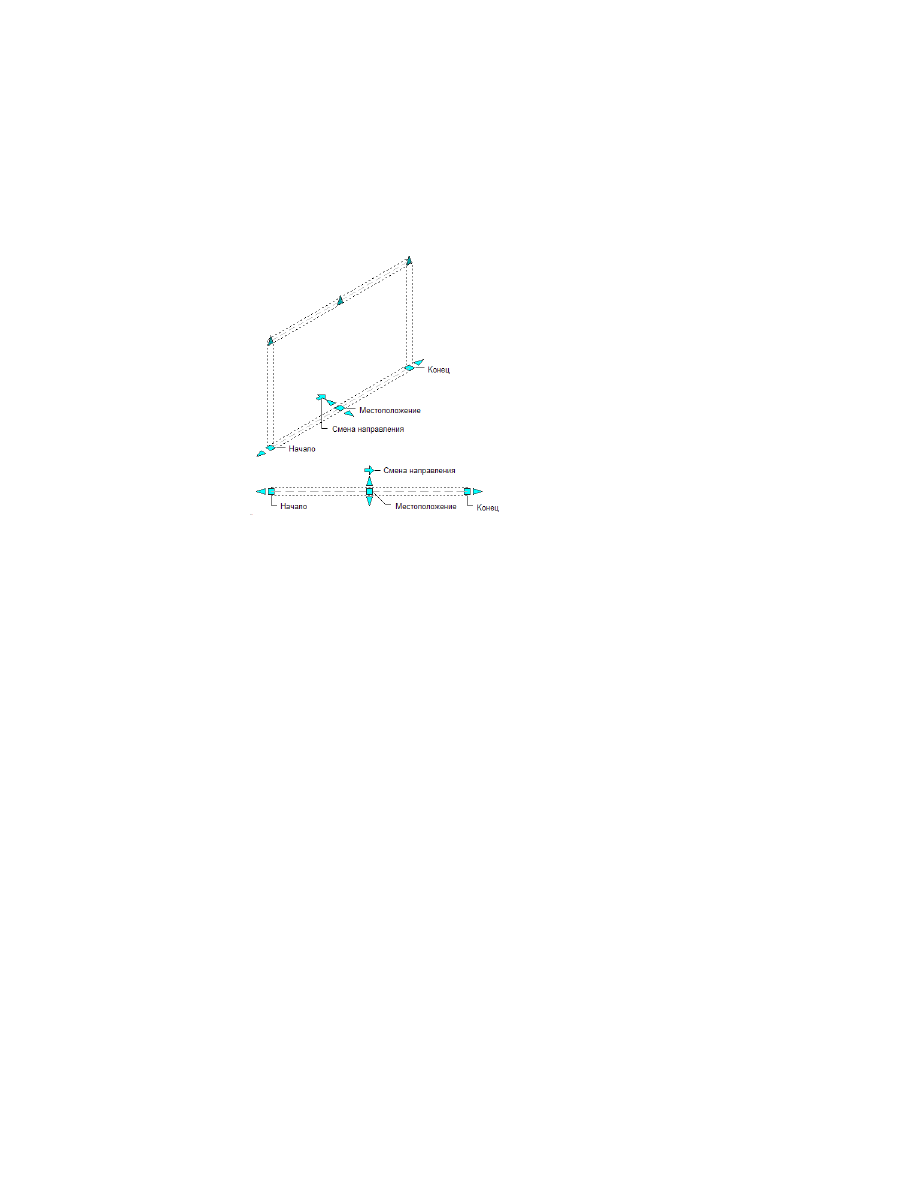

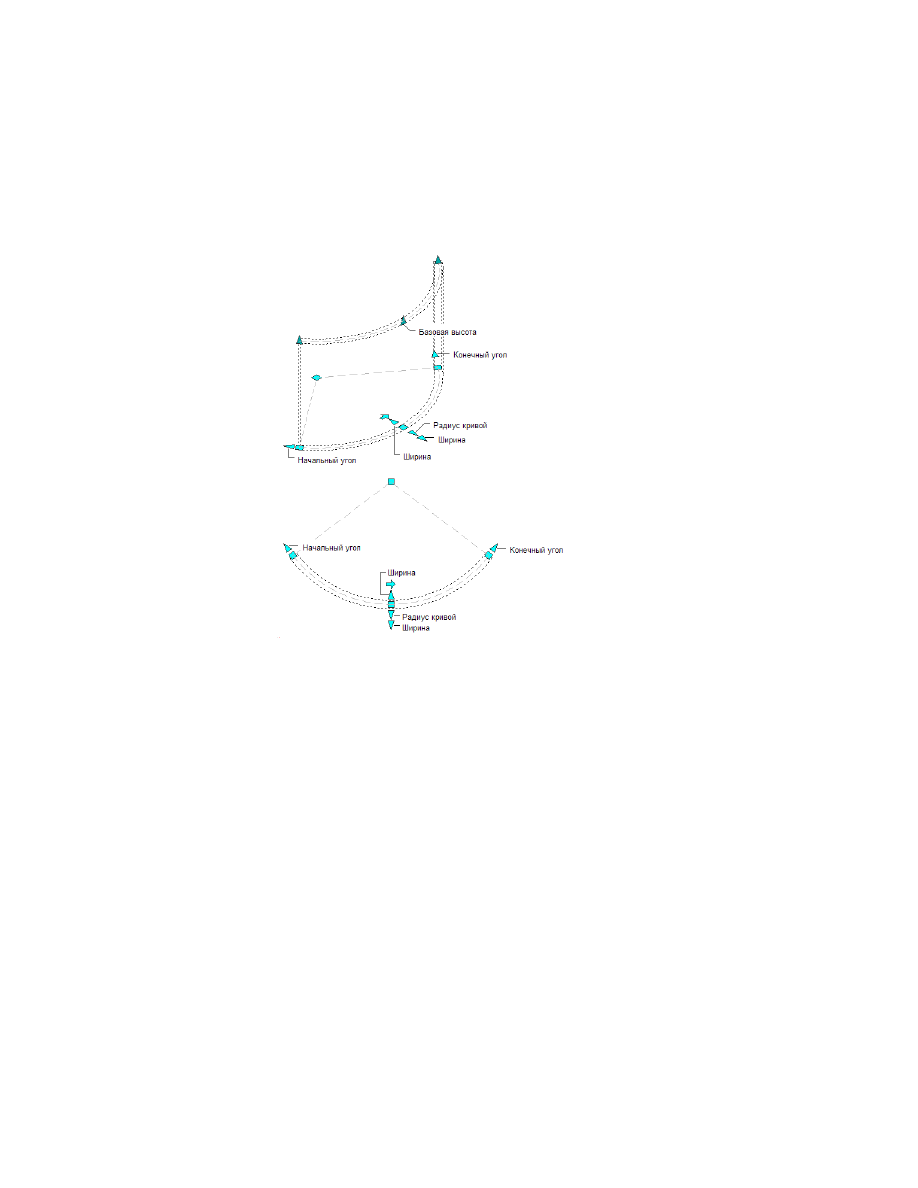

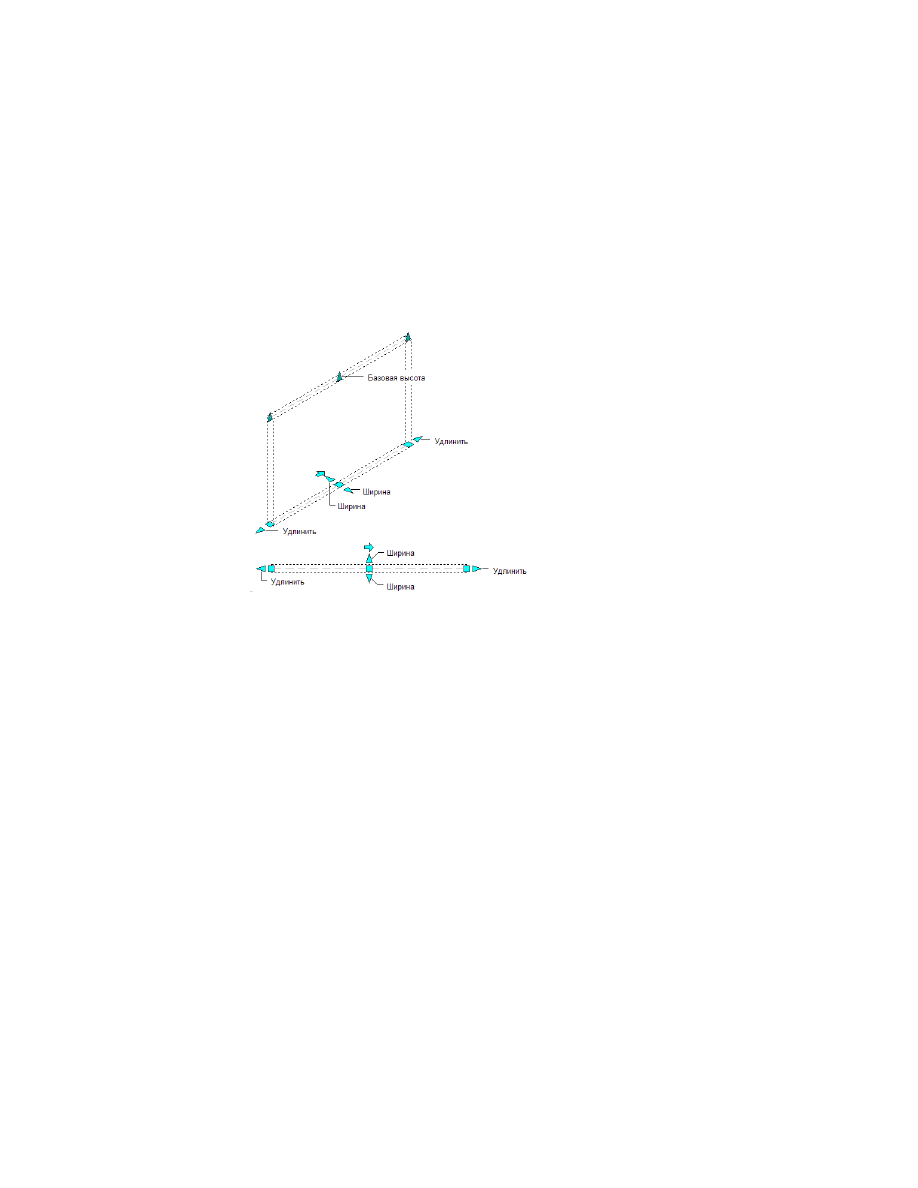

Отображение ручек стены

Типы ручек для редактирования, доступных для выбранной стены, зависят от
направления вида и стиля стен. Ручки "Удлинение", "Начало", "Местоположение",
"Смена направления на противоположное", "Толщина" и "Конец" отображаются как

Использование ручек для редактирования стен | 1283

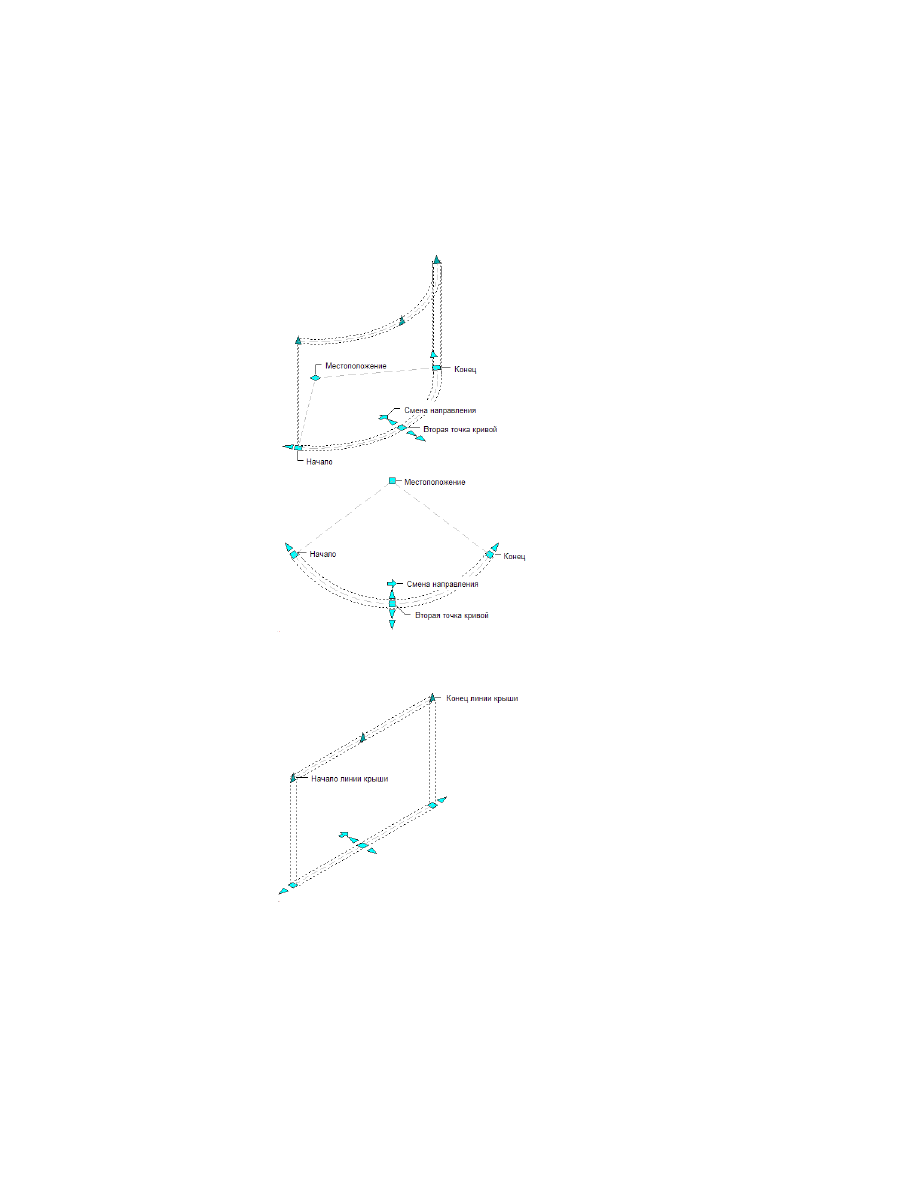

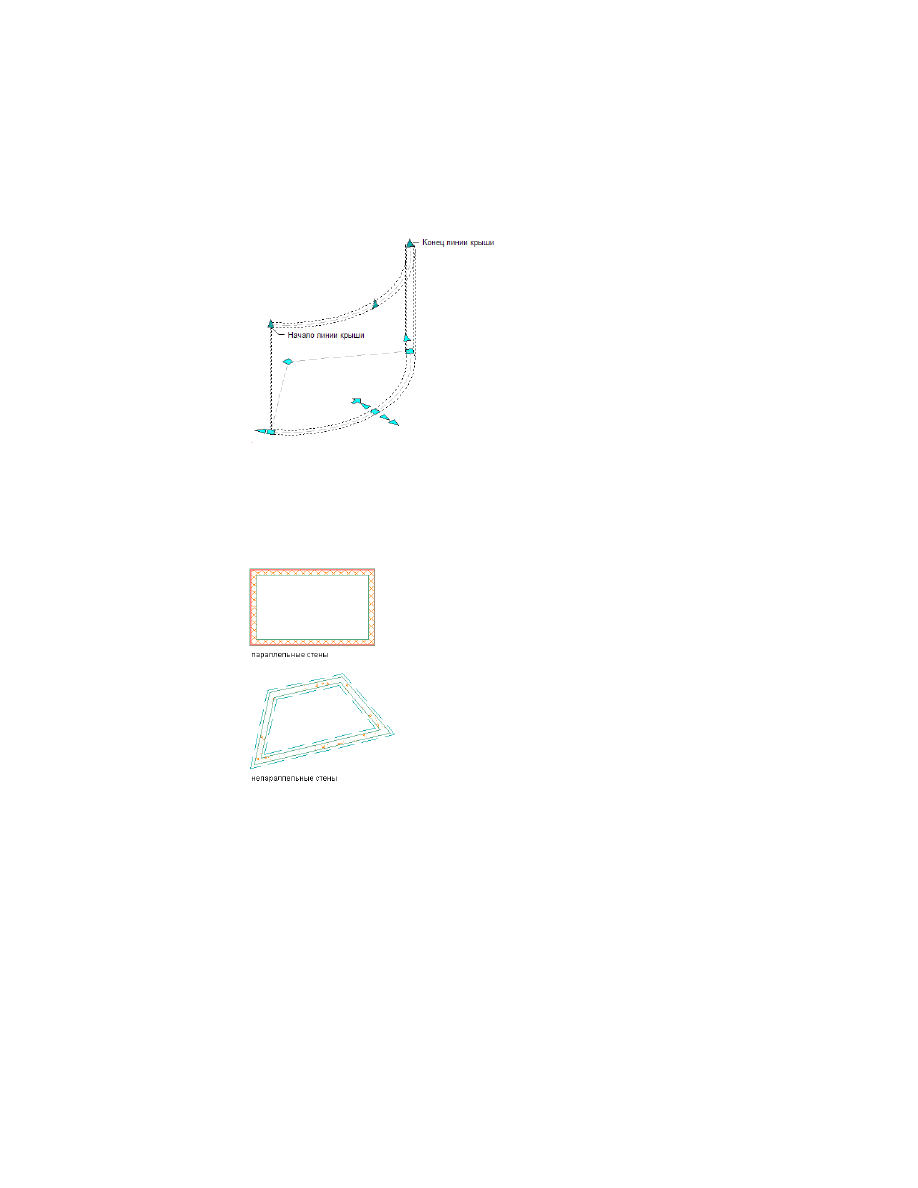

На иллюстрации ниже показаны ручки "Начало линии крыши" и "Конец линии
крыши", отображаемые для изогнутого сегмента стены в 3D и 2D видах.

Изменение местоположения стены

Данная процедура предназначена для изменения местоположения стены с помощью
ручки "Местоположение". Существует две ситуации, которые следует иметь в виду
при работе с ручкой местоположения: параллельные сегменты стены и
непараллельные сегменты стены.

При работе с соединенными стенами, являющимися параллельными, ручка
"Местоположение" имеет два режима редактирования: "Вытянуть (параллельно)" и
"Перемещение". Режим "Вытянуть (параллельно)" принят по умолчанию, а
направление вытягивания зависит от ориентации стен, соединенных с выбранной
стеной. Например, если стены, присоединенные к обоим концам выбранной стены,
параллельны между собой, то при работе в режиме редактирования "Вытянуть
(параллельно)" направление растяжения ограничивается направлением параллельных
стен.

1288 | Глава 20 Стены

При работе с одиночным сегментом стены или с соединенными стенами, не
являющимися параллельными, ручка "Местоположение" имеет два режима
редактирования: "Вытянуть (смещение)" и "Перемещение". В этом случае по
умолчанию принимается режим "Вытянуть (смещение)", а вытягивание производится
в направлении, перпендикулярном направлению выбранной стены.

В обоих случаях режим "Перемещение" позволяет осуществить независимое
перемещение выбранной стены без поддержки соединения со смежными стенами.
Также можно перемещать стену, изменяя ее координаты на палитре свойств.

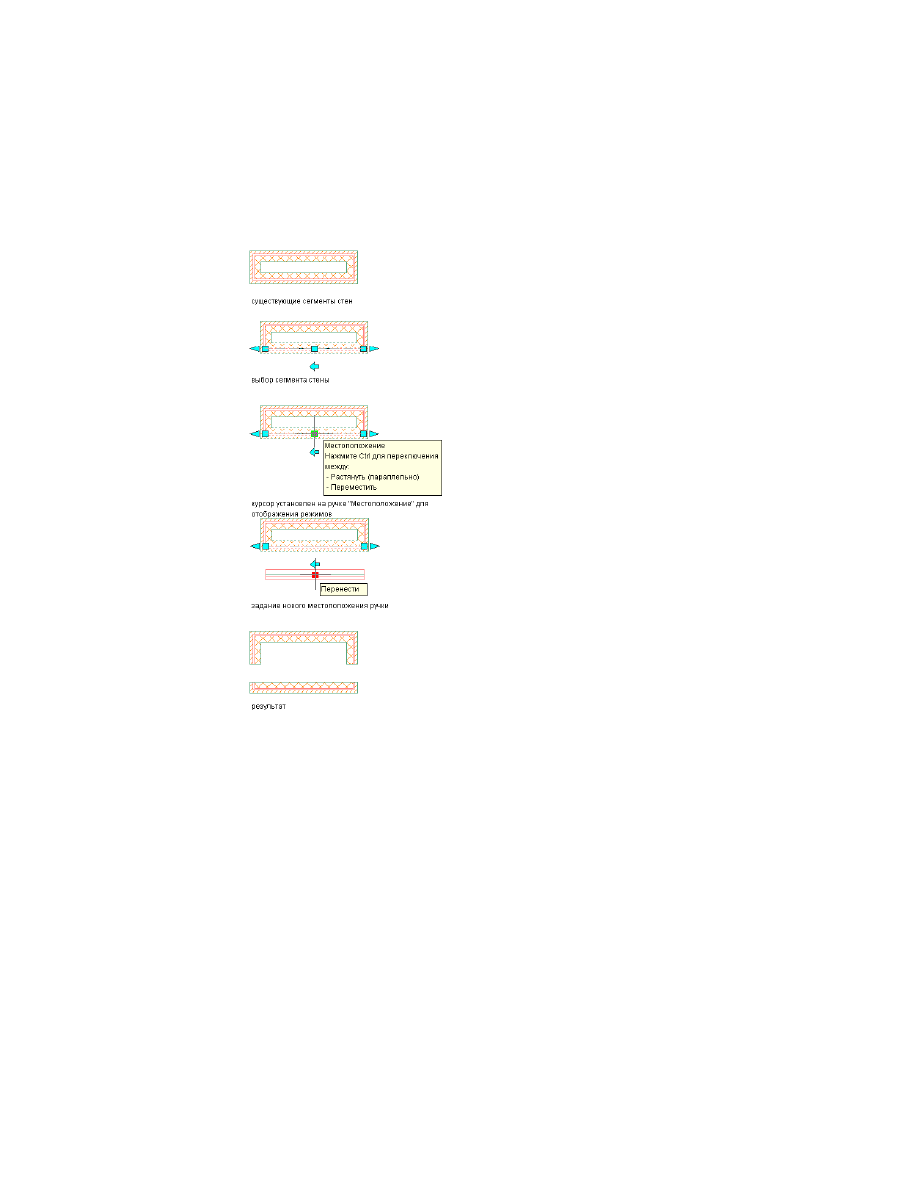

На иллюстрации ниже показано, как используется ручка "Местоположение" в режиме
"Вытянуть (параллельно)" для перемещения соединенного параллельного сегмента
стены и поддержки соединения со смежными стенами.

Использование ручек для редактирования стен | 1289

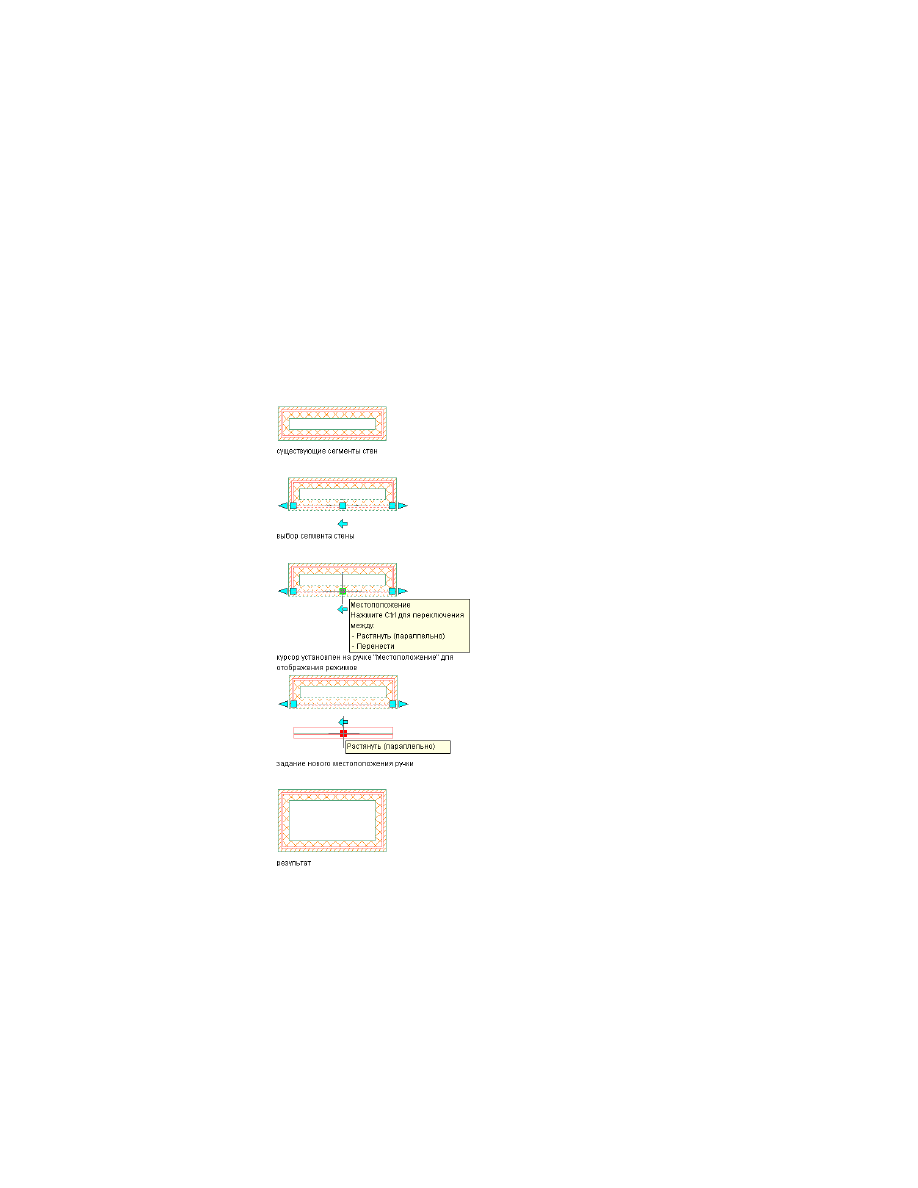

На иллюстрации ниже показано, как используется ручка "Местоположение" в режиме
"Перемещение" для перемещения параллельного сегмента стены без поддержки
соединения со смежными стенами.

Выберите стену, местоположение которой требуется изменить.

Выберите экранную ручку "Местоположение".

Режим "Вытянуть (параллельно)" принят по умолчанию; чтобы
переключиться в режим "Перемещение", следует нажать клавишу

CTRL

Переместите стену в нужное место и щелкните один раз мышью или
введите значение расстояния и нажмите клавишу

ENTER

Когда используется режим "Вытянуть (параллельно)", соединения стены
поддерживаются, если для соединенных стен используется нулевой
радиус кругов подчистки. При необходимости производится обрезка,
вытягивание и обращение соединенных стен с целью поддержания

1290 | Глава 20 Стены

соединений и радиуса кругов подчистки. Применение режима
"Перемещение" приводит к разъединению стен.

Нажмите

ESC

или правую кнопку мыши и выберите "Отменить выбор"

для отмены выбора стены и отключения всех ручек.

Изменение формы стены

Данная процедура используется для того, чтобы изменить форму стены с прямой на
дуговую или с дуговой на прямую. При изменении прямой стены на дуговую
программа добавляет ручку "Вторая точка кривой" в середине сегмента стены. Данная
ручка впоследствии может использоваться для изменения формы дуги.
Дополнительную информацию о дуговых стенах см. в разделе

О дуговых стенах

на

стр. 1523.

При изменении дуговой формы стены на прямолинейную, программа создает
прямолинейный сегмент между начальной и конечной точками дуги. Можно
пользоваться ручками для корректировки длины и местоположения стены.

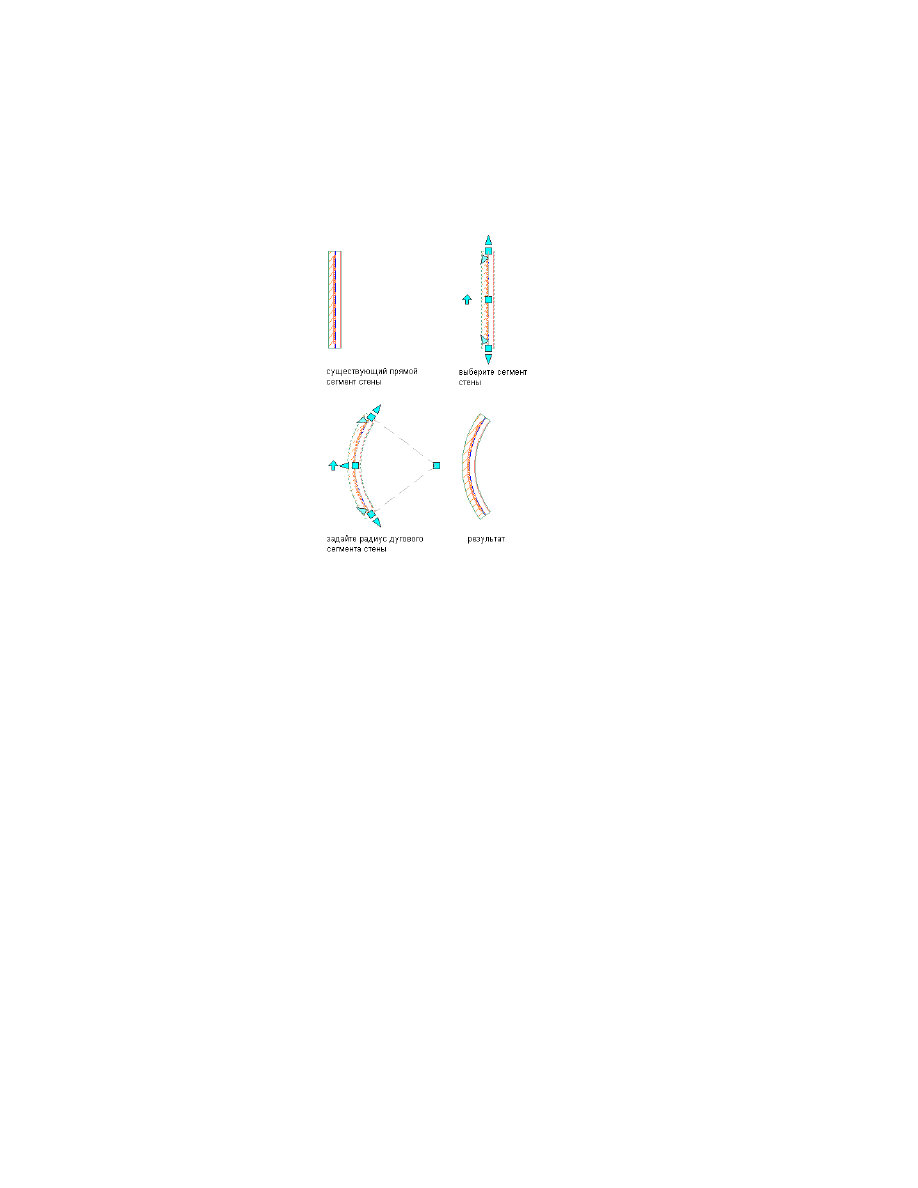

Выберите стены, в которые хотите внести изменения, и дважды
щелкните на одной из них.

В палитре свойств разверните панель "Основные", затем - панель
"Общие".

Выберите в качестве "Типа сегмента" значение "Дуга" или "Отрезок".

Изменение формы стены | 1291

Выберите ручку "Вторая точка кривой" и переместите ее для
корректировки радиуса дуговой стены.

Для изменения толщины стены с сохранением линии привязки стены с помощью
ручек

Если толщина стены определена в стиле стены, примененном к стене, изменение
толщины данной стены невозможно.

Выберите стену.

Выберите ручку "Толщина", перемещайте ручку, пока на экране не
появится требуемое значение толщины, и нажмите один раз левую
кнопку мыши.

1292 | Глава 20 Стены

AutoCAD Architecture 2011. Руководство пользователя (глава 17-20) - часть 3
