AutoCAD Architecture 2011. Руководство пользователя (глава 17-20)

Окно "Просмотр
объектов"

Окно "Просмотр объектов" позволяет выполнять предварительный просмотр объектов на чертеже
с различными визуальными стилями, направлениями взгляда, и конфигурациями экранного
представления, без изменения представления области рисования.

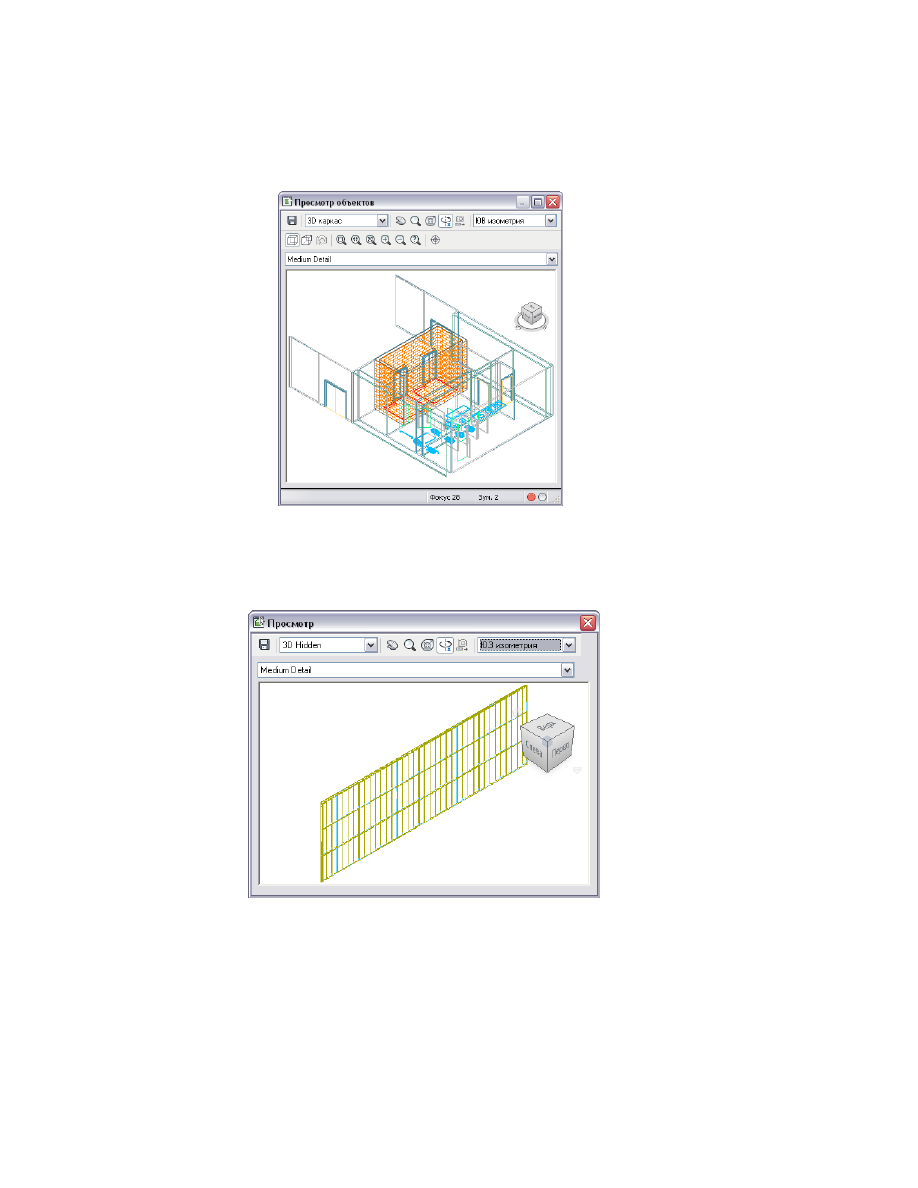

Окно "Просмотр объектов"

Окно "Просмотр объектов" позволяет выполнять предварительный просмотр объектов
на чертеже с различными визуальными стилями, направлениями взгляда, и
конфигурациями экранного представления, без изменения представления области
рисования.

Окно "Просмотр объектов" может открываться из различных областей программы. В
зависимости от местоположения окна "Просмотр объектов" опции просмотра и
навигации могут меняться. Например, при использовании окна "Просмотр объектов"
для предварительного просмотра объектов в области рисования на экране отображается
компас. При использовании окна "Просмотр объектов" для просмотра стилей в
Диспетчере стилей компас не отображается, так как стили не являются объектами,
расположенными в МСК или ПСК.

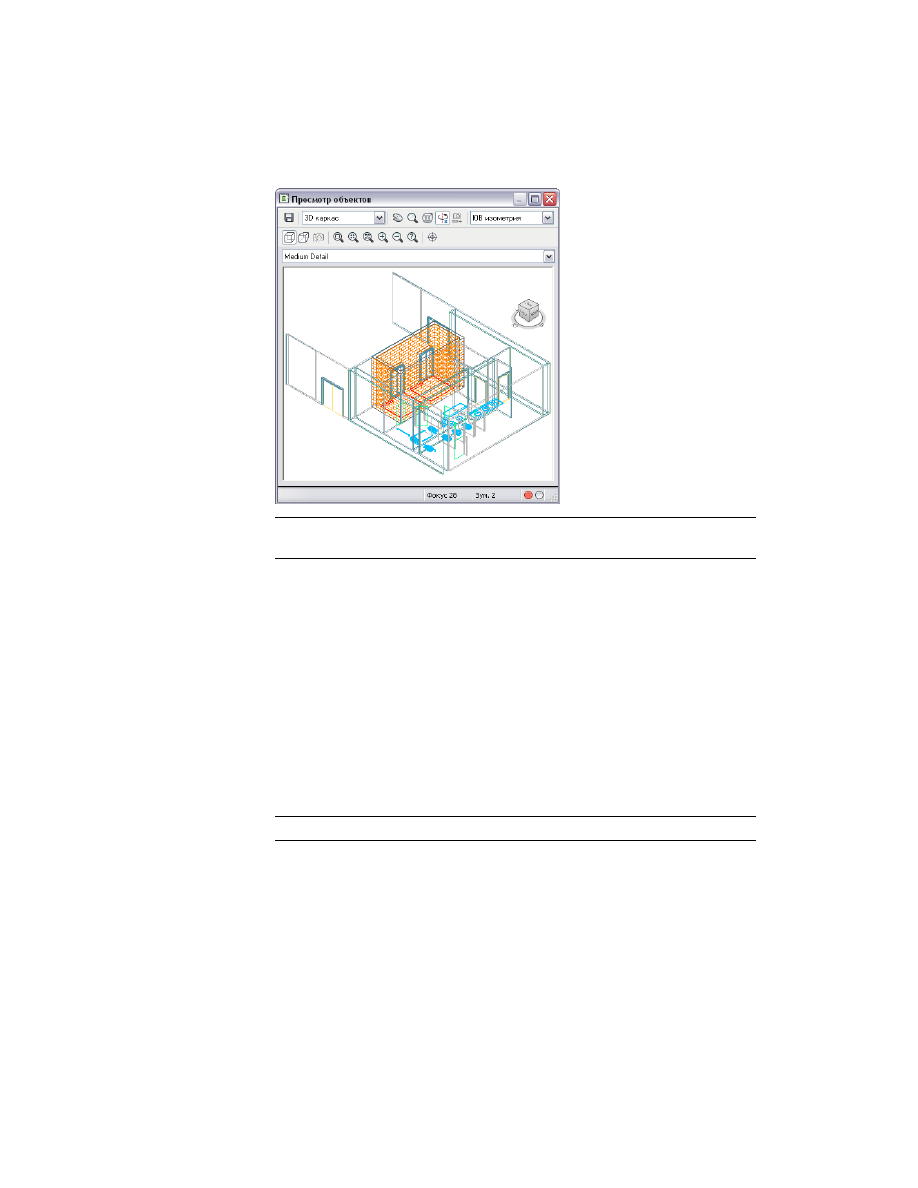

Предварительный просмотр объектов в области рисования

Окно "Просмотр объектов" позволяет выполнить предварительный просмотр одного
или нескольких объектов, выбранных в области рисования.

В области рисования выберите объекты, которые необходимо предварительно
просмотреть.

нажмите кнопку вкладки <Объект>

➤

панели "Общие"

➤

"Просмотр объектов"

1197

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Выберите стиль, который требуется предварительно просмотреть.

Нажмите кнопку

("Вспомогательный просмотр") в левом нижнем углу окна

Диспетчера стилей.

Также можно нажать кнопку

(Переключатель линейного редактирования)

для отображения окна "Просмотр объектов" в Диспетчере стилей.

Предварительный просмотр формообразующих моделей в
Обозревателе моделей

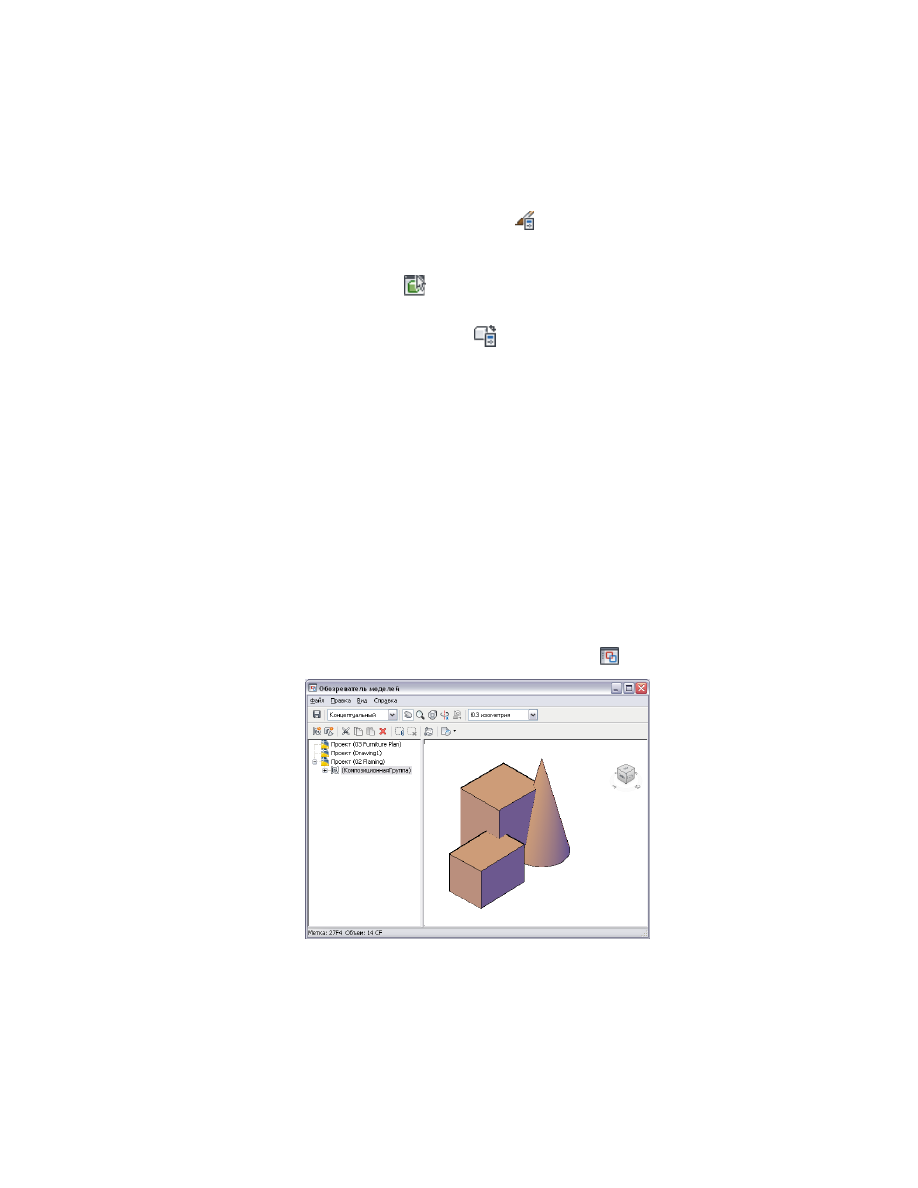

Обозреватель моделей - это окно, в котором пользователь создает формообразующие
элементы и композиционные группы, выполняет их просмотр и операции с ними.
Обозреватель моделей использует функцию "Просмотр объектов" для предоставления
возможности предварительного просмотра выполняемых операций с
формообразующими моделями и композиционными группами.

Для получения дополнительных сведений об Обозревателе моделей см. раздел

Использование Обозревателя моделей при создании концептуальных моделей

на

стр. 1172.

Выберите композиционную группу.

Нажмите кнопку вкладки "Композиционная группа"

➤

панели

"Редактирование"

➤

"Окно обозревателя моделей"

Окно "Просмотр объектов" | 1199

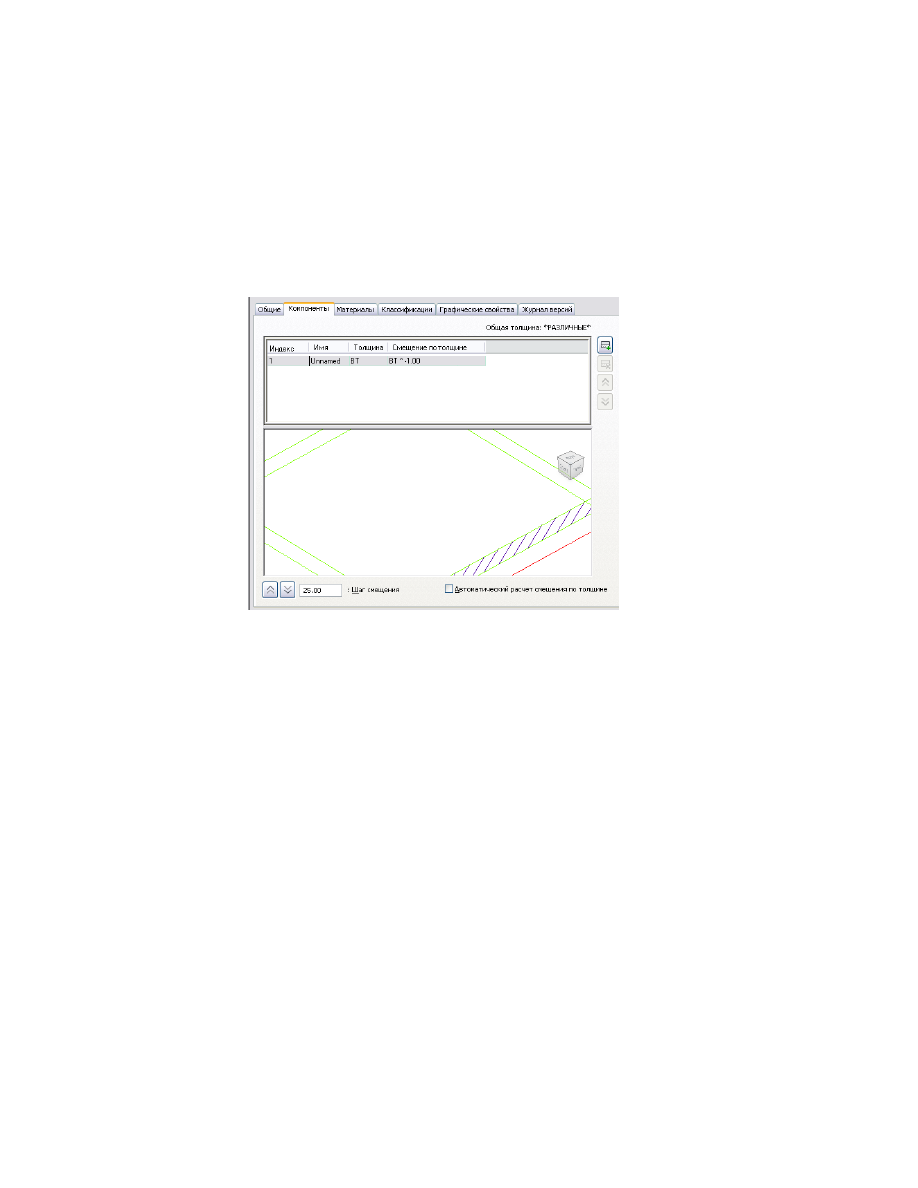

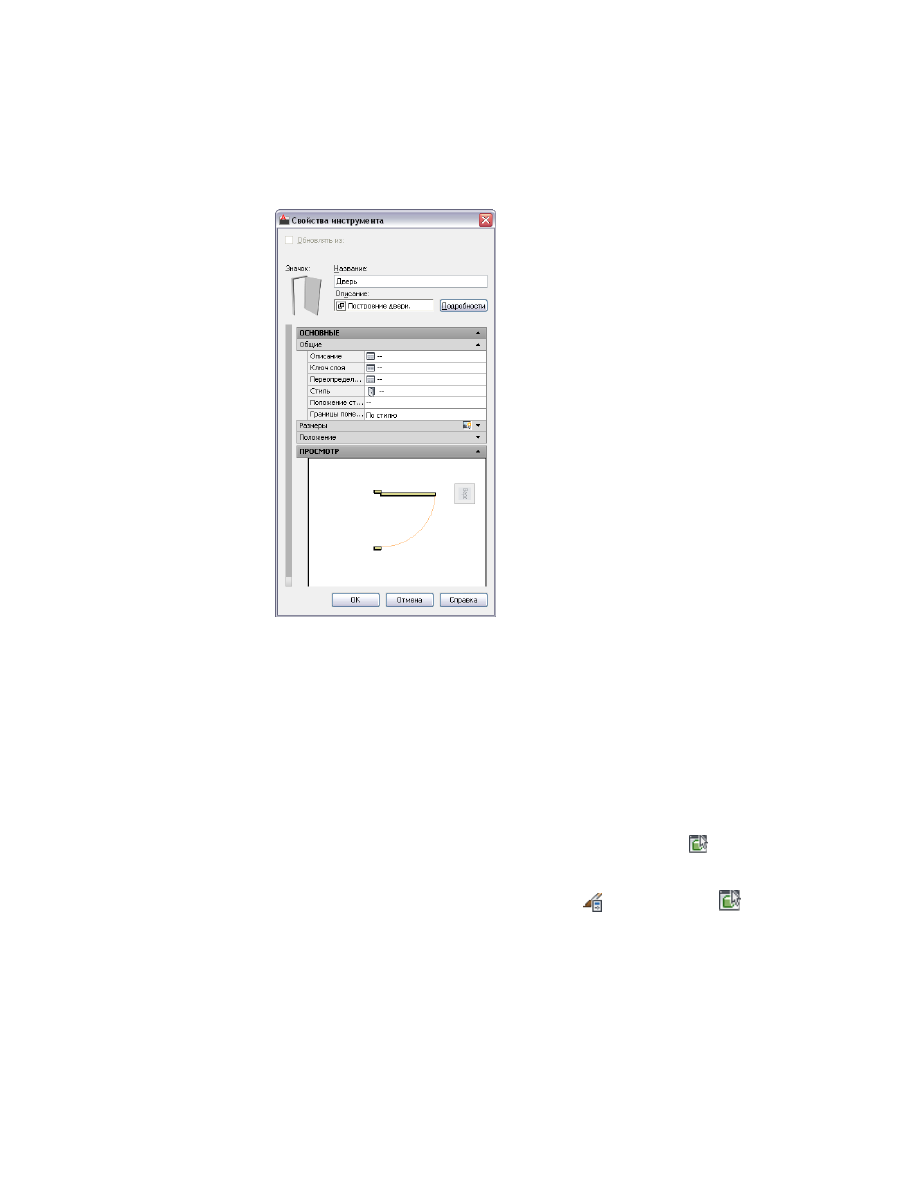

Окно "Просмотр объектов" на вкладке "Свойства инструмента"

Определение направления проецирования в окне
"Просмотр объектов"

Функция "Просмотр объектов" позволяет отображать выбранные объекты, стили и
инструменты с разных направлений проецирования, в различных конфигурациях
экранного представления и с разными визуальными стилями. Также возможен выбор
параллельного или перспективного видов.

Откройте окно "Просмотр объектов" одним из следующих способов:

■

Выберите объект в области рисования и нажмите кнопку вкладки

<Объект>

➤

панели "Общие"

➤

"Просмотр объектов"

■

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение

➤

"Диспетчер стилей"

. и нажмите кнопку

Определение направления проецирования в окне "Просмотр объектов" | 1201

Также можно нажать кнопку

(Переключатель линейного

редактирования) для отображения окна "Просмотр объектов" в
Диспетчере стилей.

■

Выберите композиционную группу и нажмите кнопку вкладки
"Композиционная группа"

➤

панели "Редактирование"

➤

"Окно

обозревателя моделей"

Выберите визуальный стиль из расположенного в верхнем левом углу
ниспадающего меню:

■

"3D скрытый":

Показ объектов в виде 3D каркаса и скрытие линий,

представляющих задние грани

■

3D "Каркас":

Показ объектов, границы которых отображаются в

виде линий и кривых.

■

"Концептуальный":

Тонирование объектов и сглаживание кромок

между многоугольными гранями. Для тонирования используется
переход между холодными и теплыми цветами. Получаемый
результат менее реалистичен, однако использование этого стиля
позволяет лучше отобразить детали модели.

■

Реалистичный:

Тонирование объектов и сглаживание граней между

многогранными поверхностями. Отображаются назначенные
объектам материалы.

Другой способ: щелкните правой кнопкой в области предварительного
просмотра, нажмите "Визуальный стиль" и выберите требуемый стиль.

Выберите конфигурацию экранного представления из раскрывающегося
списка, расположенного под раскрывающимся списком визуальных
стилей.

Конфигурации экранного представления представляют собой коллекции
экранных представлений объектов, определяющие видимость объектов
и их отображение в виде. Подробную информацию см. в разделе

Конфигурации ЭП

на стр. 866.

ПРИМЕЧАНИЕ

Конфигурации экранного представления не

отображаются в некоторых окнах "Просмотр объектов".

Выберите направление взгляда из расположенного в верхнем правом
углу раскрывающегося меню.

1202 | Глава 17 Окно "Просмотр объектов"

Другой способ: щелкните правой кнопкой в области предварительного
просмотра, нажмите "3D виды" и выберите требуемое направление
взгляда.

Выберите тип проекции объектов при предварительном просмотре:

■

Нажмите

для отображения объектов в параллельной проекции.

■

Нажмите

для отображения объектов в перспективной проекции.

Для перспективного вида требуется указание расстояния между
камерой и целью. для изменения фокусного расстояния камеры

нажмите

и введите требуемое значение.

Другой способ: щелкните правой кнопкой в области предварительного
просмотра, нажмите "Проекция" и выберите требуемое направление
проецирования.

ПРИМЕЧАНИЕ

В окнах "Просмотр объектов" для этих команд доступны

только пункты контекстного меню.

Управление видом в окне "Просмотр объектов"

В окне "Просмотр объектов" имеется несколько опций для навигации по модели.

Откройте окно "Просмотр объектов" одним из следующих способов:

■

Выберите объект в области рисования и нажмите кнопку вкладки

<Объект>

➤

панели "Общие"

➤

"Просмотр объектов"

■

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение

➤

"Диспетчер стилей"

. и нажмите кнопку

Также можно нажать кнопку

(Переключатель линейного

редактирования) для отображения окна "Просмотр объектов" в
Диспетчере стилей.

■

Выберите композиционную группу и нажмите кнопку вкладки
"Композиционная группа"

➤

панели "Редактирование"

➤

"Окно

обозревателя моделей"

Управление видом в окне "Просмотр объектов" | 1203

Используйте эти базовые инструменты навигации по мере
необходимости:

■

Для изменения представления области рисования нажмите
("Панорамирование в реальном времени".)
Другой способ: щелкните правой кнопкой в области
предварительного просмотра и выберите "Панорамирование".

Для увеличения или уменьшения изображения в области рисования

нажмите

("Зумирование в реальном времени".)

Другой способ: щелкните правой кнопкой в области предварительного
просмотра и выберите "Зумирование". Чтобы использовать
дополнительные функции зумирования, щелкните правой кнопкой в
области рисования, нажмите "Далее" и выберите требуемую функцию
зумирования.

Для вращения объектов по орбите в 3D пространстве нажмите

("3D

зависимая орбита").

Другой способ: щелкните правой кнопкой в области предварительного
просмотра и выберите "Орбита".

Для перемещения на ближнее или дальнее расстояние от объекта

нажмите

("Расстояние до объекта").

Данная команда действует только при выборе перспективной проекции.

Другой способ: щелкните правой кнопкой в области предварительного
просмотра и нажмите "Далее"

➤

"Расстояние до объекта".

ПРИМЕЧАНИЕ

В окнах "Просмотр объектов" для всех команд доступны

только пункты контекстного меню.

Управление видом с помощью Видового куба

Видовой куб является пространственным (3D) навигационным инструментом,
появляющимся на экране при работе с 3D графикой. Он позволяет переключаться
между обычными изометрическими проекциями.

В окнах "Просмотр объектов" Видовой куб отображается постоянно. При наведении
курсора на Видовой куб он становится активным. Он позволяет выполнять переход
между предварительно заданными видами, вращать текущий вид или переходить к
исходному виду модели.

1204 | Глава 17 Окно "Просмотр объектов"

ПРИМЕЧАНИЕ

При открытии Видового куба из Диспетчера стилей или из окон

"Просмотр объектов" ни одна из опций ПСК, а также компас недоступны.

Подробную информацию о Видовом кубе см. в разделе “Видовой куб” в справочной
системе AutoCAD.

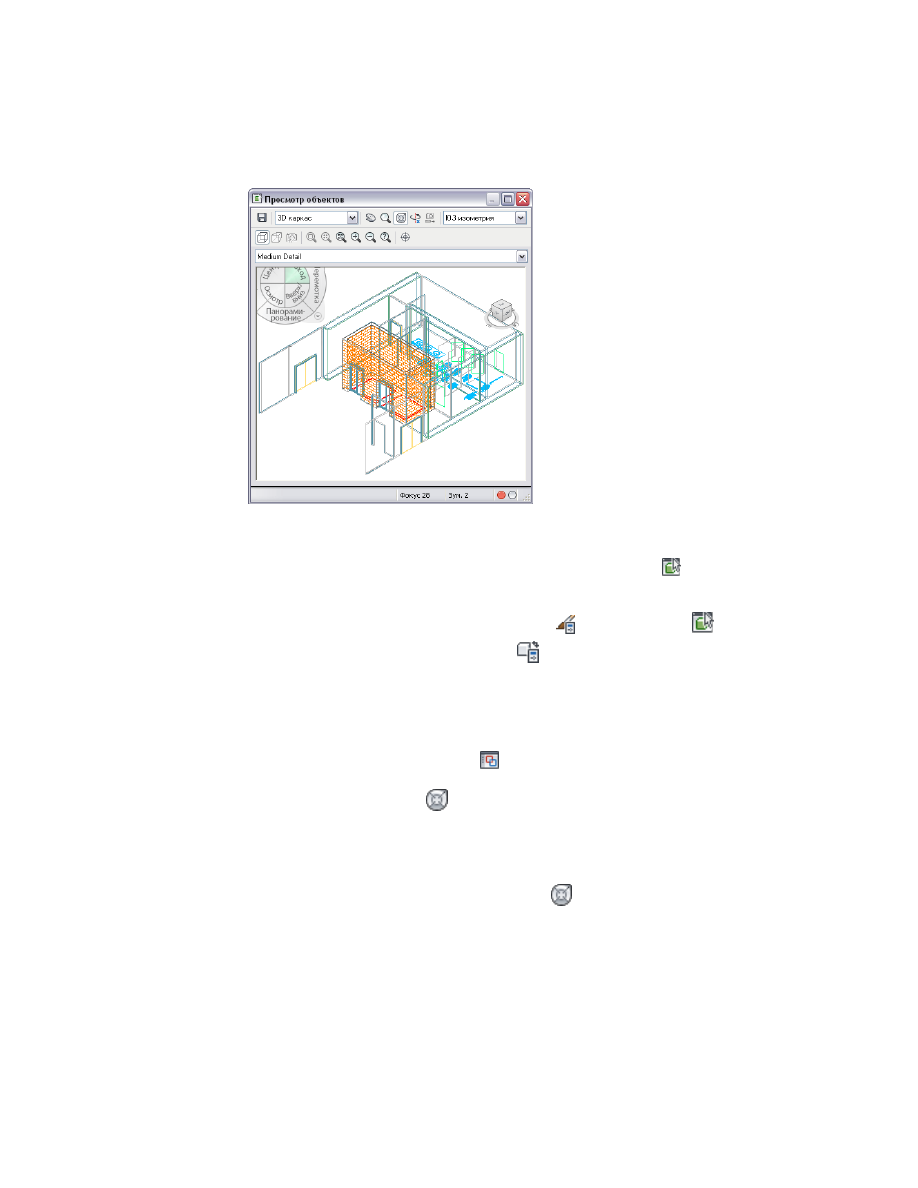

Управление видом с помощью Штурвалов

Штурвалы представляют из себя управляющие меню, разделенные на секции,
называемые сегментами. Каждый сегмент штурвала представляет собой отдельный
инструмент навигации. Это позволяет разными способами выполнять
панорамирование, зумирование и управление текущим видом модели.

Штурвалы сокращают время и количество выполняемых операций, объединяя
множество навигационных инструментов в единый интерфейс. Штурвалы
соответствуют среде, в которой просматривается модель.

ПРИМЕЧАНИЕ

Штурвалы отсутствуют в окнах "Просмотр объектов".

Управление видом с помощью Штурвалов | 1205

Откройте окно "Просмотр объектов" одним из следующих способов:

■

Выберите объект в области рисования и нажмите кнопку вкладки

<Объект>

➤

панели "Общие"

➤

"Просмотр объектов"

■

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение

➤

"Диспетчер стилей"

. и нажмите кнопку

Также можно нажать кнопку

(Переключатель линейного

редактирования) для отображения окна "Просмотр объектов" в
Диспетчере стилей.

■

Выберите композиционную группу и нажмите кнопку вкладки
"Композиционная группа"

➤

панели "Редактирование"

➤

"Окно

обозревателя моделей"

Нажмите кнопку

Другой способ: щелкните правой кнопкой в области предварительного
просмотра и нажмите "Штурвалы".

Для закрытия Штурвала щелкните правой кнопкой и нажмите "Закрыть

штурвал" или еще раз нажмите кнопку

1206 | Глава 17 Окно "Просмотр объектов"

Подробную информацию см. в разделе “Штурвалы” в справочной
системе AutoCAD.

Задание направления взгляда для окна "Просмотр объектов"
в области рисования

Направление взгляда, указанное в окне "Просмотр объектов", можно задать для
области рисования.

ПРИМЕЧАНИЕ

Данная команда выполняется для окна "Просмотр объектов" только

в том случае, если она была запущена из объекта в области рисования.

Выберите объект в области рисования и нажмите кнопку вкладки

<Объект>

➤

панели "Общие"

➤

"Просмотр объектов"

Измените направление взгляда так, как это необходимо.

Нажмите

Другой способ: щелкните правой кнопкой в области предварительного
просмотра и нажмите "Установить вид".

Сохранение предварительного вида в окне "Просмотр
объектов"

Вид, отображаемый в окне "Просмотр объектов", можно сохранить в графическом
файле. Поддерживаются следующие форматы файлов: PNG, JPEG, BMP, и TIFF.

Откройте окно "Просмотр объектов" одним из следующих способов:

■

Выберите объект в области рисования и нажмите кнопку вкладки

<Объект>

➤

панели "Общие"

➤

"Просмотр объектов"

■

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение

➤

"Диспетчер стилей"

. и нажмите кнопку

Также можно нажать кнопку

(Переключатель линейного

редактирования) для отображения окна "Просмотр объектов" в
Диспетчере стилей.

Задание направления взгляда для окна "Просмотр объектов" в области рисования | 1207

■

Выберите композиционную группу и нажмите кнопку вкладки
"Композиционная группа"

➤

панели "Редактирование"

➤

"Окно

обозревателя моделей"

Нажмите

Другой способ: щелкните правой кнопкой в области предварительного
просмотра и нажмите "Сохранить изображение".

ПРИМЕЧАНИЕ

В окнах "Просмотр объектов" доступны только пункты

контекстного меню.

В диалоговом окне "Сохранить файл изображения" введите имя файла
и выберите его формат. Затем нажмите "Сохранить".

1208 | Глава 17 Окно "Просмотр объектов"

Рисованный эскиз

Рисованный эскиз используют для создания из объектов чертежа геометрического построения в стиле
сделанного от руки эскиза. Создать рисованный эскиз можно в целях отражения характера
неопределенности, присущего незавершенному проекту, или для представления чертежа в более
эстетически привлекательном виде. Кроме того, можно сформировать рисованный эскиз части чертежа
и определить этот эскиз как находящийся на стадии проектирования.

Рисованный эскиз

Рисованный эскиз используют для создания из объектов чертежа геометрического
построения в стиле сделанного от руки эскиза. Создать рисованный эскиз можно в
целях отражения характера неопределенности, присущего незавершенному проекту,
или для представления чертежа в более эстетически привлекательном виде. Кроме
того, можно сформировать рисованный эскиз части чертежа и определить этот эскиз
как находящийся на стадии проектирования.

Рисованный эскиз можно создать из целого чертежа или из его части. Для включения
в рисованный эскиз можно выбрать как объекты AutoCAD

, так и AD-объекты.

Как объекты выглядят в рисованном эскизе

При формировании рисованного эскиза выбранные для включения в эскиз объекты
очерчиваются шероховатыми линиями нерегулярной толщины. Эти шероховатые
линии имитируют сделанные от руки штрихи обычного наброска. Линии, отрезки
которых пересекаются, на рисованном эскизе несколько удлиняются.

1209

Создание рисованного эскиза

Форматы линий для рисованных эскизов

При формировании рисованного эскиза пользователь выбирает один из трех
вариантов форматов, влияющих на внешний вид эскиза:

■

"Формат плотных линий"

- однократное очерчивание выбранного

геометрического построения для формирования впечатления более аккуратного
эскиза.

■

"Формат неплотных линий"

- двукратное очерчивание выбранного

геометрического построения. (Это стандартная установка).

■

"Формат беспорядочных линий"

- трехкратное очерчивание выбранного

геометрического построения.

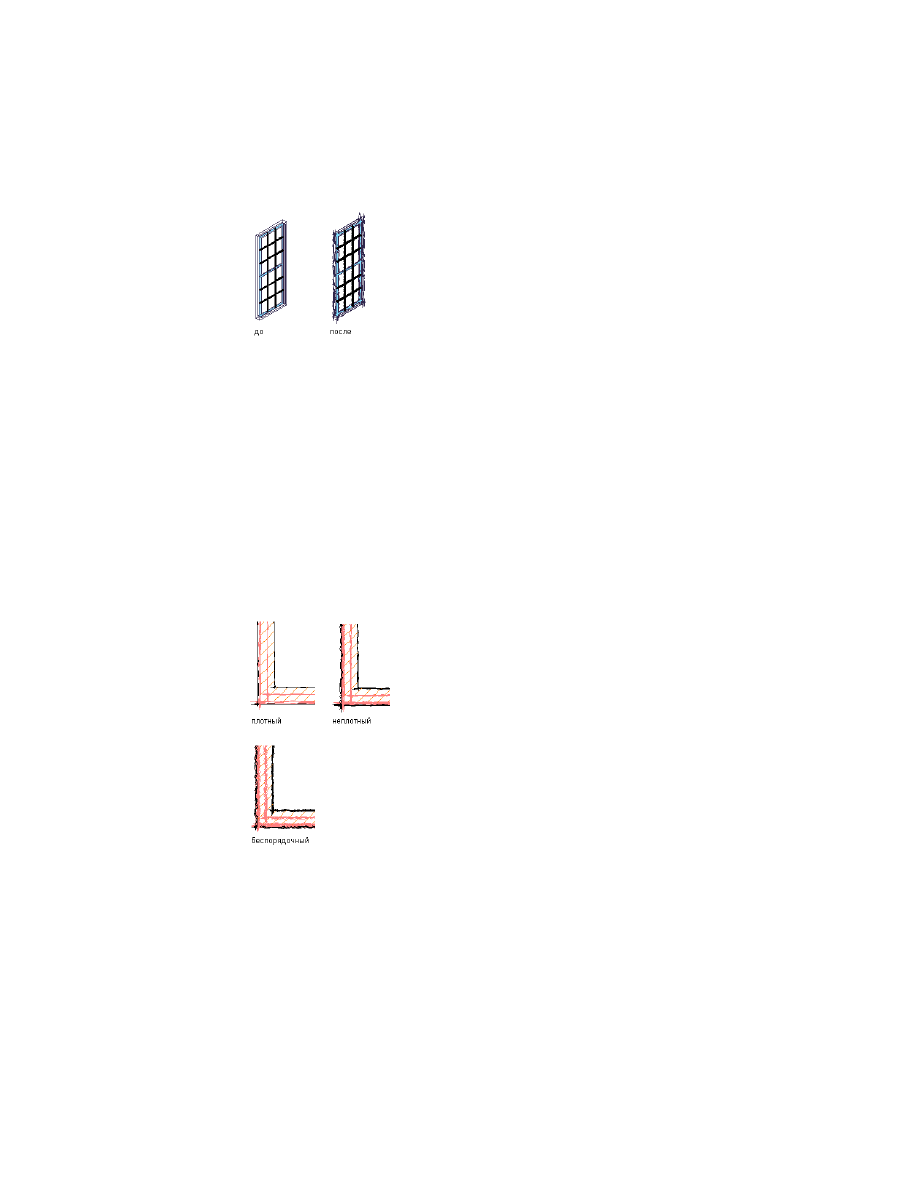

Варианты формата линий

Каждое новое очерчивание геометрического построения придает эскизу более
художественный вид.

1210 | Глава 18 Рисованный эскиз

Управление рисованными эскизами

При создании рисованного эскиза данное геометрическое построение
укомплектовывается в поименованный блок и помещается в пространстве модели
сверху по отношению к исходным объектам. Это означает, что пользователь может
перемещать исходный чертеж и эскизный чертеж независимо один от другого. Кроме
того, рисованный эскиз можно редактировать, как это выполняется с другими
базовыми блоками. Для каждого сегмента эскиза сохраняются слой и цвет
геометрического построения, из которого он был сформирован.

В зависимости от выбранного формата рисованного эскиза формируется до трех
сложных полилиний для каждого выбранного объекта чертежа. Это может
значительно увеличить размер чертежа. Чтобы размер чертежа был как можно
меньше, следует вырезать рисованные эскизы и вставлять их в новые чертежи.

При работе с трехмерными (3D) чертежами или комплексными моделями вначале
следует создать проекцию со скрытыми линиями, двухмерный (2D) разрез или 2D
объект фасада. Если чертеж не является предельно простым, то формирование
рисованного эскиза из этих 2D объектов сохраняет рабочие линии и время.

При работе с внешними ссылками дважды нажмите кнопку мыши на рисованном
эскизе и отредактируйте его как любой другой блок. Для получения более подробных
сведений о редактировании внешних ссылок см. раздел "Редактирование связанных
чертежей" в справочной системе AutoCAD.

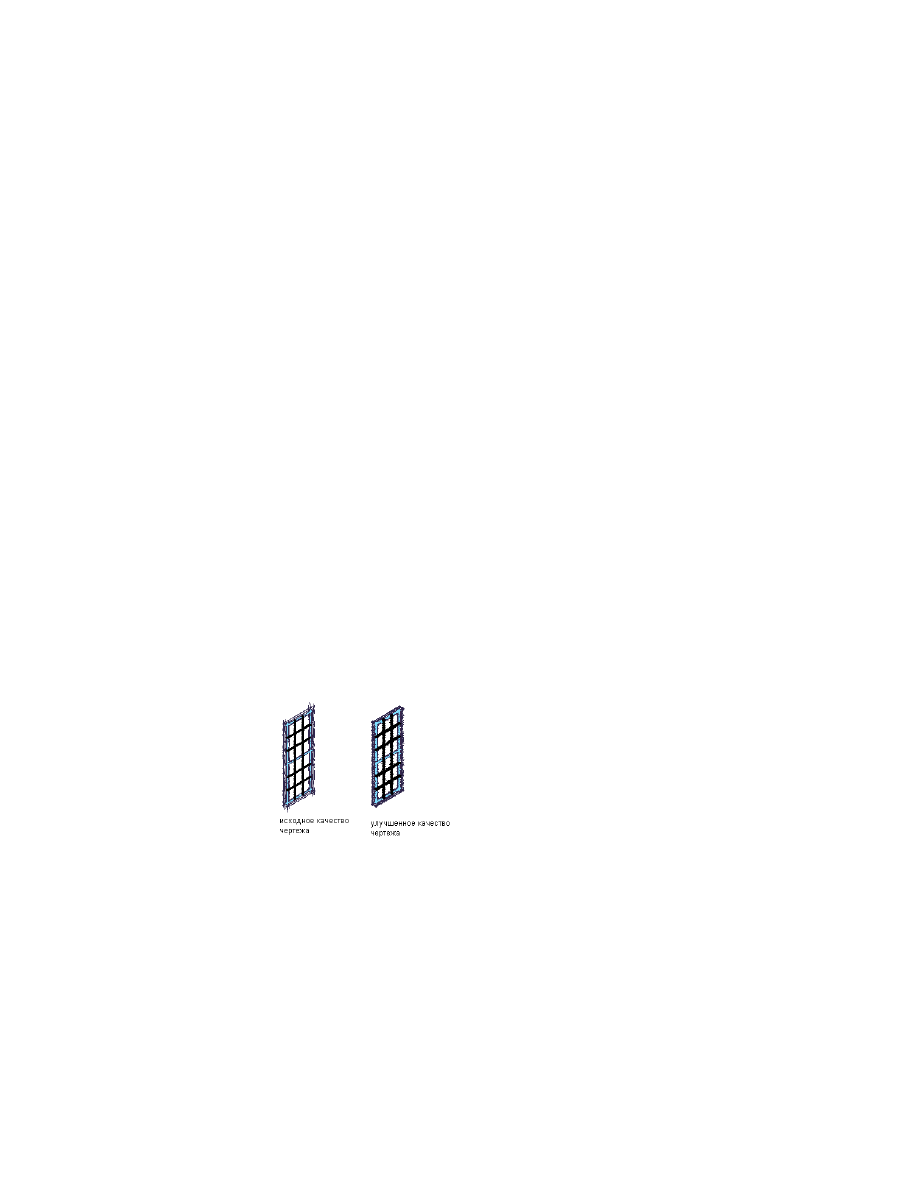

Рисованный эскиз и предполагаемый масштаб печати

Для управления размером сегментов и выступов эскиза можно задать предполагаемый
масштаб печати. Чтобы увеличить на окончательном эскизе размер его сегментов и
выступов, выберите более крупный масштаб.

Определение масштаба печати

Создание рисованного эскиза

Эта процедура используется для создания рисованного эскиза и представления его
на виде сверху, в изометрической проекции или на виде фасада. При работе с

Создание рисованного эскиза | 1211

трехмерными (3D) чертежами, если данный чертеж не является предельно простым,
следует сформировать рисованный эскиз на основании двухмерной (2D) проекции
со скрытыми линиями, разреза или фасада. Подробнее см. в разделах

Создание

проекции со скрытыми линиями

на стр. 3647,

Разрезы

на стр. 3507 и

Работа с фасадами

на стр. 3579.

Откройте палитру инструментов, которая содержит инструмент
рисованного эскиза.

Инструмент рисованного эскиза можно найти с помощью опции
"Вспомогательные средства" в меню каталога "Инструменты". Подробнее
см. в разделе

Обзор Библиотеки компонентов

на стр. 151.

Выберите инструмент рисованного эскиза.

Выберите объекты, подлежащие вставке в рисованный эскиз, и нажмите

ENTER

Введите имя для блока, сформированного данным рисованным эскизом.

Задайте формат линий для формирования геометрии рисованного
эскиза.

то...

Если вы хотите...

выберите "Плотные".

очертить объекты один раз, чтобы
создать видимость более аккуратно-
го эскиза,

выберите "Неплотные".

очертить объекты два раза, чтобы
создать видимость менее плотных
линий эскиза,

выберите "Беспорядочные".

очертить объекты три раза, чтобы
создать видимость очень неплотных
линий эскиза,

Если необходимо убрать из рисованного эскиза удлиненные линии,
отмените выбор опции "Удлинять линии наброска в углах".

Удлинение линий эскиза в углах

1212 | Глава 18 Рисованный эскиз

Под заголовком "Предполагаемый масштаб печати" выберите масштаб,
с которым предполагается выполнять печать, или выберите позицию
"Прочее" и введите пользовательский масштаб.

Нажмите "OK".

Геометрическое построение рисованного эскиза формируется как
вхождение блока и размещается поверх выбранных пользователем
объектов чертежа. Для перемещения этого вхождения блока эскиза на
чертеже используйте команду "Перенести" или вырежьте его и вставьте
в новый чертеж.

Редактирование рисованного эскиза

Эта процедура используется для редактирования вхождения блока, сформированного
при создании рисованного эскиза. Для получения более подробных сведений о
редактировании внешних ссылок см. раздел "Редактирование выбранных объектов
в связанных чертежах и блоках" в справочной системе AutoCAD.

СОВЕТ

Самый быстрый способ найти и просмотреть какую-либо тему AutoCAD -

это выбрать вкладку "Поиск" в окне "Справка", выбрать параметр "Искать только
заголовки", а затем скопировать и вставить или ввести с клавиатуры название темы
AutoCAD и нажать кнопку "Список разделов".

Выберите рисованный эскиз, который необходимо отредактировать,
нажмите правую кнопку мыши и выберите "Редактировать блок на
месте".

Открывается диалоговое окно "Редактирование вхождения". Подробнее
см. в разделе "Диалоговое окно редактирования ссылок" в справочной
системе AutoCAD.

При необходимости выберите вхождение, подлежащее редактированию.

Определите способ выбора вложенных объектов рисованного эскиза.

то...

Если требуется...

выберите опцию "Автоматически
выбирать все вложенные объекты".

внести изменения в линии эскиза
или в любой компонент объекта, из
которого был получен данный эс-
киз,

для выбора вложенных объектов
нажмите "Подсказка".

работать с определенными вложен-
ными объектами, например с образ-

Редактирование рисованного эскиза | 1213

то...

Если требуется...

цом штриховки, в рамках рисован-
ного эскиза,

Задайте параметры блокировки для рисованного эскиза.

то...

Если требуется...

перейдите на вкладку "Параметры"
и отмените выбор опции "Заблоки-

разрешить внесение изменений в
объекты, отличные от объектов,

ровать объекты не в рабочей груп-
пе".

выбранных в качестве рабочей
группы

перейдите на вкладку "Параметры"
и выберите опцию "Заблокировать
объекты не в рабочей группе".

предотвратить внесение изменений
в объекты, отличные от объектов,
выбранных в качестве рабочей
группы,

Для получения более подробных сведений о вкладке "Параметры" см.
"Диалоговое окно редактирования вхождения" в справочной системе
AutoCAD.

Нажмите "OK".

На чертеже выделяется вхождение блока, представляющее собой
рисованный эскиз.

Внесите изменения в данное вхождение блока, как в любой объект
чертежа.

Выберите команду вкладки "Вставка"

➤

панели "Редактирование

вхождения"

➤

"Сохранить".

Нажмите "OK".

1214 | Глава 18 Рисованный эскиз

Инструменты общего
назначения для объектов

В следующих разделах описаны команды, общие для большинства типов объектов.

Панель "Общие"

На панели "Общие" контекстных вкладок для каждого объекта находятся команды,
общие для большинства типов объектов.

Выбор сходных объектов

Можно выбрать на чертеже все объекты, имеющие тот же тип и стиль и лежащие на
том же слое, что и ранее выбранный объект (объекты). Если выбранные объекты
относятся к разным типам, выбираются объекты с общими свойствами.

Например, можно выбрать на чертеже все стены, для которых используется стиль
"Блочные-Усиление" и которые размещены на слое "А-Стена".

ПРИМЕЧАНИЕ

Выбор вхождений блоков основывается на слое, к которому они

принадлежат, и определении блока. Объекты, имеющие стиль, выбираются по стилю.

Выберите объект, на котором должны быть основаны критерии
предварительного выбора.

Щелкните на вкладке <Объект>

➤

панели "Общие"

➤

"Выбрать аналог"

В набор объектов добавляются все объекты, тип, стиль и слой которых
совпадает с имеющимися у ранее выбранного объекта. Теперь можно
внести изменения в набор объектов, например на палитре свойств.

1217

Просмотр объектов

Окно "Просмотр объектов" позволяет выполнять предварительный просмотр
объектов на чертеже с различными визуальными стилями, направлениями взгляда,
и конфигурациями экранного представления, без изменения представления области
рисования.

Выберите объект, который требуется отображать в окне просмотра
объектов.

Щелкните на вкладке <Объект>

➤

панели "Общие"

➤

"Просмотр

объектов"

Для получения дополнительной информации см. раздел

Окно

"Просмотр объектов"

на стр. 1197.

Изоляция и скрытие объектов

Можно создать временный вид чертежа, на котором показаны только выбранные
(изолированные) объекты. По завершении процедуры можно отказаться от вида
или сохранить чертеж в таком виде.

Имеется два основных способа создания вида, содержащего только выбранные
объекты:

■

Выбор отображаемых объектов: можно выбрать (изолировать) объекты и
отображать только их

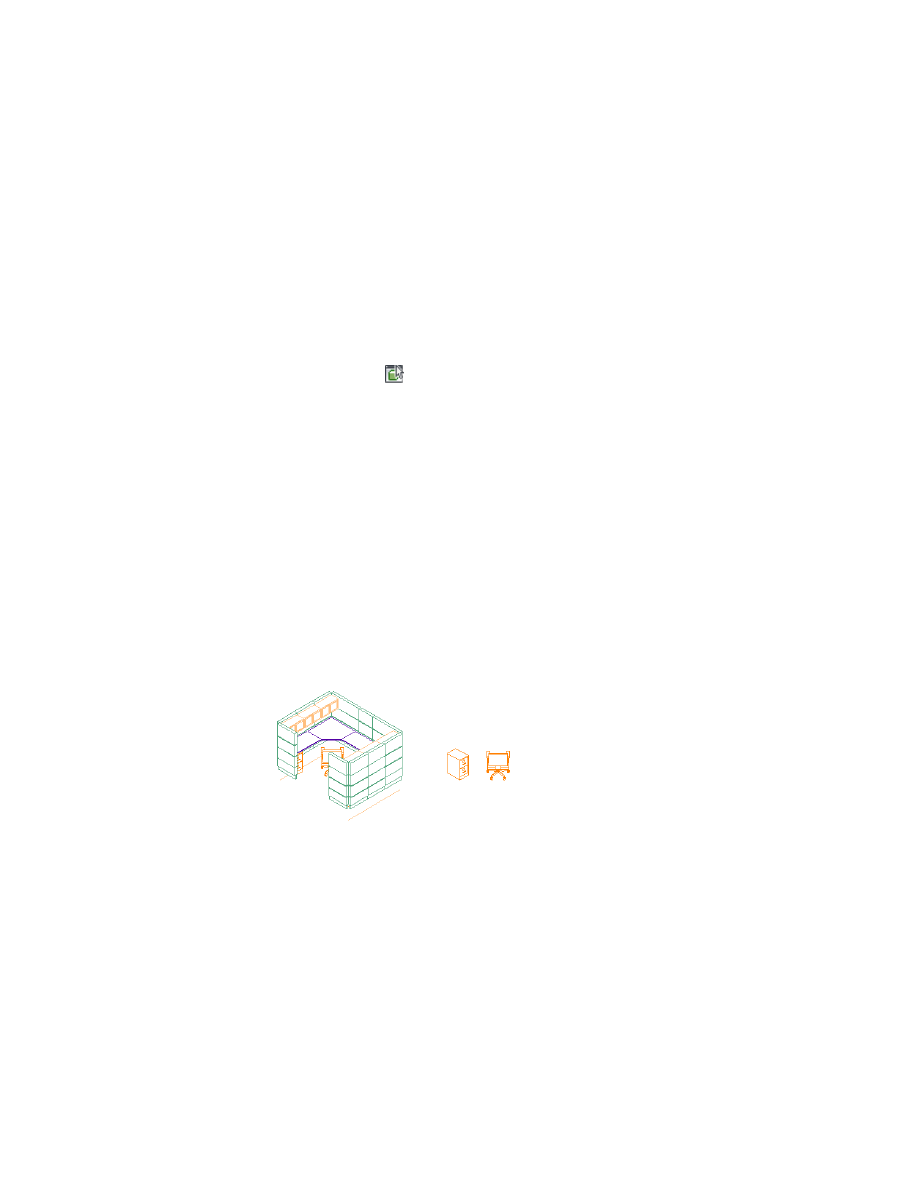

Изоляция стула и шкафа

■

Скрытие объектов: можно скрыть те объекты, которые не следует включать в
текущий вид

1218 | Глава 19 Инструменты общего назначения для объектов

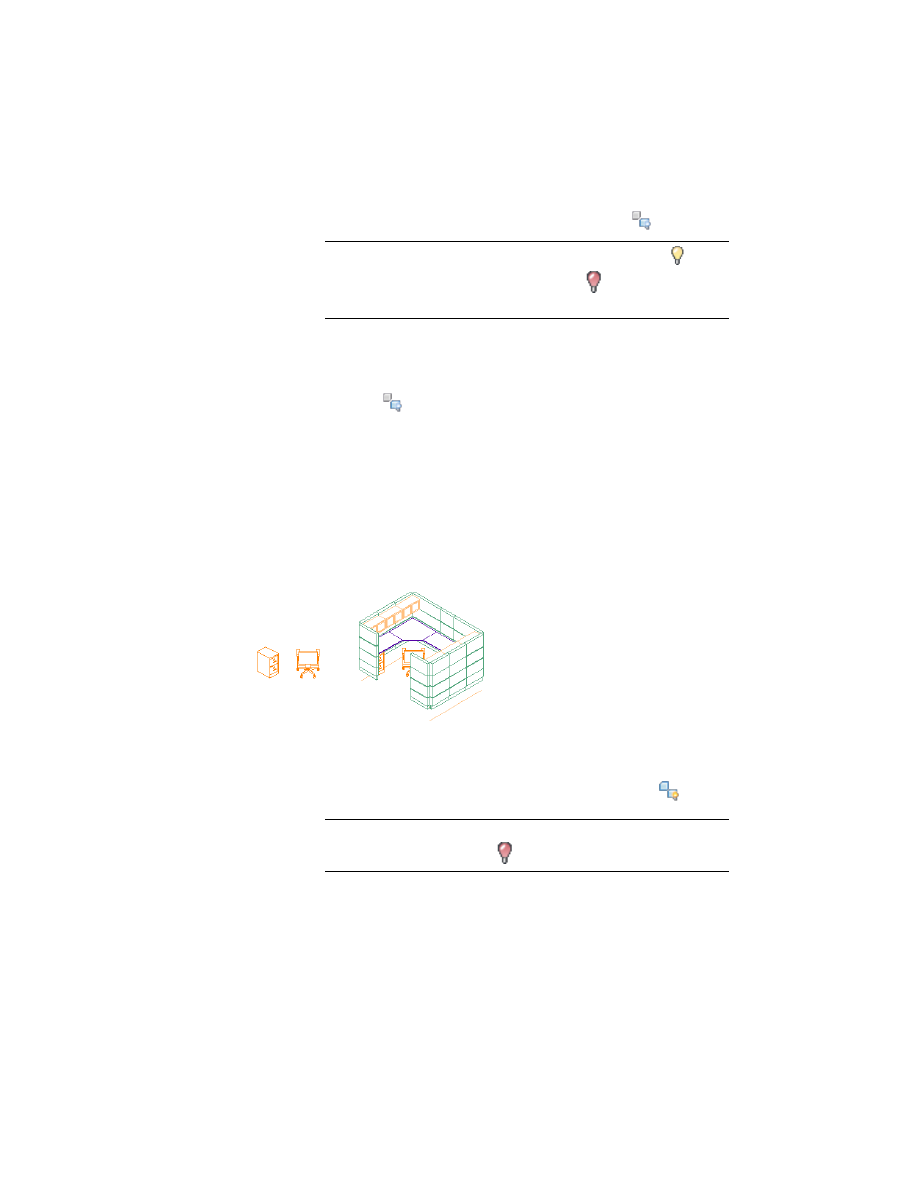

Скрытие стула и шкафа

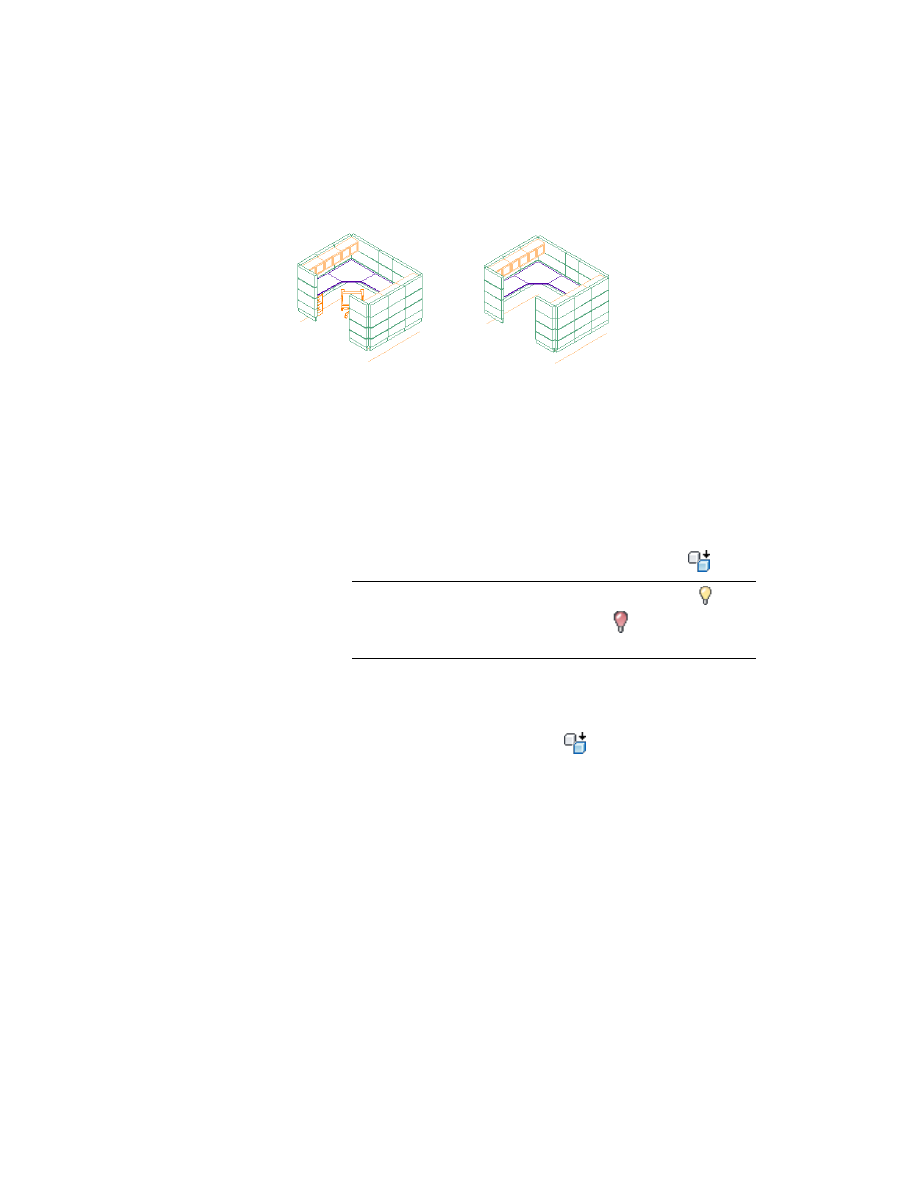

Изоляция объектов

Можно выбрать (изолировать) объекты и создать временный вид, содержащий
только эти объекты.

Выберите объекты, которые следует отображать, например стену.

Щелкните на вкладке <Объект>

➤

панели "Общие"

➤

раскрывающемся

списке "Изолировать объекты"

➤

"Изолировать объекты"

3 СОВЕТ

Для изоляции объектов можно использовать значок

строки

состояния в окне чертежа. Красный значок (

) указывает на то, что

уже имеются изолированные объекты.

Если требуется уточнить набор объектов, выберите необходимые
объекты и щелкните на вкладке <Объект>

➤

панели

"Общие"

➤

раскрывающемся списке "Изолировать

объекты"

➤

"Изолировать объекты"

По завершении изоляции объектов (процедура описана в разделе

Завершение работы

с видом изолированных объектов на чертеже

на стр. 1220) все скрытые объекты вновь

отображаются.

Скрытие объектов

Можно временно скрыть объекты на чертеже.

Выберите объекты, которые требуется скрыть.

Изоляция и скрытие объектов | 1219

Щелкните на вкладке <Объект>

➤

панели "Общие"

➤

раскрывающемся

списке "Изолировать объекты"

➤

"Скрыть объекты"

3 СОВЕТ

Для скрытия объектов можно использовать значок

строки

состояния в окне чертежа. Красный значок (

) указывает на то, что

уже имеются скрытые объекты.

Если требуется уточнить набор объектов, выберите необходимые
объекты и снова откройте вкладку <Объект>

➤

панель

"Общие"

➤

раскрывающийся список "Изолировать объекты"

➤

"Скрыть

объекты"

Завершение работы с видом изолированных объектов на
чертеже

Для восстановление отображения всех объектов на чертеже следует отказаться от
вида изоляции объектов.

Восстановление всех объектов на чертеже

Выберите какой-либо объект на текущем виде.

Откройте вкладку <Объект>

➤

панель "Общие"

➤

раскрывающийся

список "Изолировать объекты"

➤

"Завершить изоляцию"

СОВЕТ

Для завершения работы с видом изолированных объектов

можно использовать значок

строки состояния в окне чертежа.

1220 | Глава 19 Инструменты общего назначения для объектов

Сохранение изолированных объектов

Можно сохранить чертеж с активной на данный момент изоляцией объектов. При
следующем открытии этого чертежа он отобразится с заданными параметрами
изоляции объектов.

Например, можно сохранить чертеж с определенными настройками вида, чтобы
передать файл подрядчику, которому необходимо видеть только определенную часть
чертежа. Сохранить чертеж с определенными параметрами отображения можно
также для использования его в качестве внешней ссылки внутри другого чертежа.

Выполните необходимые изоляцию и скрытие объектов. (См. разделы

Изоляция объектов

на стр. 1219 и

Скрытие объектов

на стр. 1219).

Сохраните чертеж с текущей настройкой изоляции.

ПРИМЕЧАНИЕ

Если необходимо представить чертеж с изолированными объектами,

следует убедиться в том, что получатель чертежа работает с той же версией AutoCAD
Architecture, в которой чертеж был создан. Получатель, работающий с более ранней
версией программного обеспечения, обычным AutoCAD или системой адаптации
объектов Object Enabler, не сможет отобразить скрытые объекты. В этом случае,
прежде чем сохранить чертеж и представить его получателю, следует завершить
изоляцию объектов.

Изоляция объектов во внешних ссылках

При работе на чертежах с внешними ссылками необходимо учитывать следующее:

■

Можно изолировать внешнюю ссылку в рамках исходного чертежа целиком,
выбрав эту внешнюю ссылку и изолировав ее, как описано в разделе

Изоляция

объектов

на стр. 1219.

■

Можно изолировать отдельные объекты в пределах внешней ссылки, открыв
внешнюю ссылку, изолировав и скрыв требующиеся объекты, сохранив чертеж
внешней ссылки и затем повторно загрузив эту внешнюю ссылку.

■

Невозможно изолировать или скрыть объекты во внешней ссылке при
редактировании этой внешней ссылки с использованием команды ССЫЛРЕД на
исходном чертеже. Необходимо использовать команду ССОТКРЫТЬ и сохранить
нужные параметры скрытия/изоляции во внешней ссылке.

■

Невозможно повторно отображать скрытые объекты внутри внешней ссылки
во время редактирования этой внешней ссылки с использованием команды
ССЫЛРЕД на исходном чертеже. Необходимо использовать команду ССОТКРЫТЬ
и сохранить нужные параметры скрытия/изоляции во внешней ссылке.

Изоляция и скрытие объектов | 1221

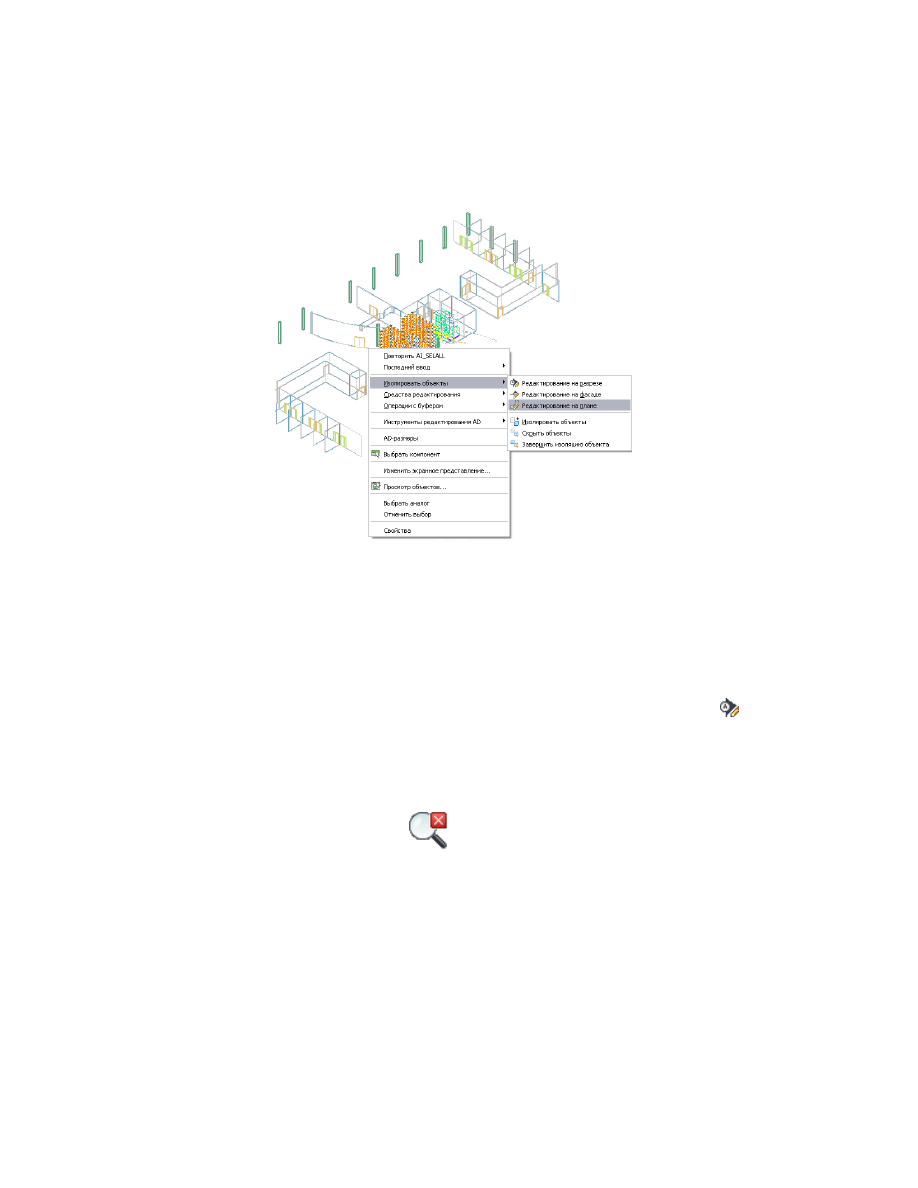

Редактирование объектов на временных видах

Можно определить набор объектов на чертеже и выполнять их просмотр и
редактирование на временном разрезе, фасаде или виде в плане. При редактировании
временного вида ПСК будет выровнена по нему.

Например, если во время проектирования находящейся под углом стены необходимо
добавить тело-модификатор на виде фасада, можно переключиться на временный
фасад, добавить нужную деталь и выйти из этого вида. Произойдет возврат к виду,
в котором производится работа, и именно здесь необходимо сохранить изменения.
Также временный вид можно использовать для просмотра торцов проема стены на
временном разрезе или добавления линии разреза, проходящей под углом к объектам.

Для просмотра и редактирования объекта на временном виде необходимо выполнение
следующих процедур:

■

Выбор объектов

■

Формирование временного разреза, фасада или вида в плане

■

(Необязательное действие) Редактирование объектов на виде

■

Отказ от временного вида

■

(Необязательное действие) Сохранение изменений в объектах

1222 | Глава 19 Инструменты общего назначения для объектов

Выбор объектов для временного вида

Редактирование объектов на временном разрезе

Можно выбрать объекты для просмотра и редактирования на временном виде разреза.
Этот разрез не сохраняется по завершении редактирования.

Выберите объекты, которые следует просматривать на виде разреза.

Щелкните на вкладке <Объект>

➤

панели "Общие"

➤

раскрывающемся

списке "Редактирование на виде"

➤

"Редактировать на разрезе"

Чтобы изменить ПСК, задайте первую и вторую точку линии разреза
или нажмите клавишу

ENTER

Определите границы разреза.

Измените объекты на виде разреза.

Нажмите

в панели "Редактирование на виде" для выхода из

временного разреза.

Сохраните изменения в файле чертежа.

Редактирование объектов на временных видах | 1223

Редактирование объектов на временном фасаде

Можно выбрать объекты для просмотра и редактирования на временном виде фасада.
Этот фасад не сохраняется по завершении редактирования.

Выберите объекты, которые следует просматривать на виде фасада.

Щелкните на вкладке <Объект>

➤

панели "Общие"

➤

раскрывающемся

списке "Редактирование на виде"

➤

"Редактировать на фасаде"

Выберите линии, грань объекта или опорную точку для определения
направления взгляда.

Определите границы фасада.

Измените объекты на виде фасада.

Нажмите

в панели "Редактирование на виде" для выхода из

временного фасада.

Сохраните изменения в файле чертежа.

Редактирование объектов на временном виде в плане

Можно выбрать объекты для просмотра и редактирования на временном виде в
плане. Этот вид в плане не сохраняется по завершении редактирования.

Выберите объекты, которые следует просматривать на временном виде
в плане.

Щелкните на вкладке <Объект>

➤

панели "Общие"

➤

раскрывающемся

списке "Редактирование на виде"

➤

"Редактировать на плане"

Выберите линии, грань объекта или опорную точку для определения
направления взгляда.

Измените объекты на виде в плане.

Нажмите

в панели "Редактирование на виде" для выхода из

временного вида в плане.

Сохраните изменения в файле чертежа.

1224 | Глава 19 Инструменты общего назначения для объектов

Добавление объектов того же типа, что и выбранный объект

При наличии объекта на чертеже можно выбрать его и создать новые объекты того
же типа, основываясь на сделанном выборе. Это ускоряет доступ к инструментальной
палитре и выбор нужного инструмента.

Выберите объект, для которого требуется создать дополнительные
экземпляры.

Щелкните на вкладке <Объект>

➤

панели "Общие"

➤

"Создать

выбранный"

Продолжайте операции по созданию новых объектов того же типа.

Редактирование стилей объектов

При выборе объекта контекстная вкладка предлагает возможность редактирования
стиля объекта.

Редактирование стиля выбранного объекта

Выберите объект.

Щелкните на вкладке <Объект>

➤

панели "Общие"

➤

"Редактировать стиль" .

Отображаются свойства стиля для выбранного объекта. В них можно внести
необходимую правку.

Лента также позволяет обратиться к параметрам других стилей того же типа.

Редактирование других стилей того же типа

Выберите объект.

Щелкните на вкладку <Объект>

➤

панели "Общие"

➤

раскрывающемся списке

"Редактировать стиль"

➤

"Стили <объектов>".

При этом открывается Диспетчер стилей, в окне которого отображаются только
стили данного типа объектов, например только стили стен или стили дверей.
В них можно внести необходимую правку.

В зависимости от выбранного объекта, может быть предоставлен доступ не только
к стилям данного объекта, но и к стилям объектов, служащих опорными объектами.
Например, при выборе помещения можно обратиться к стилям помещений, стилям
зон, шаблонам зон и стилям тем отображений.

Добавление объектов того же типа, что и выбранный объект | 1225

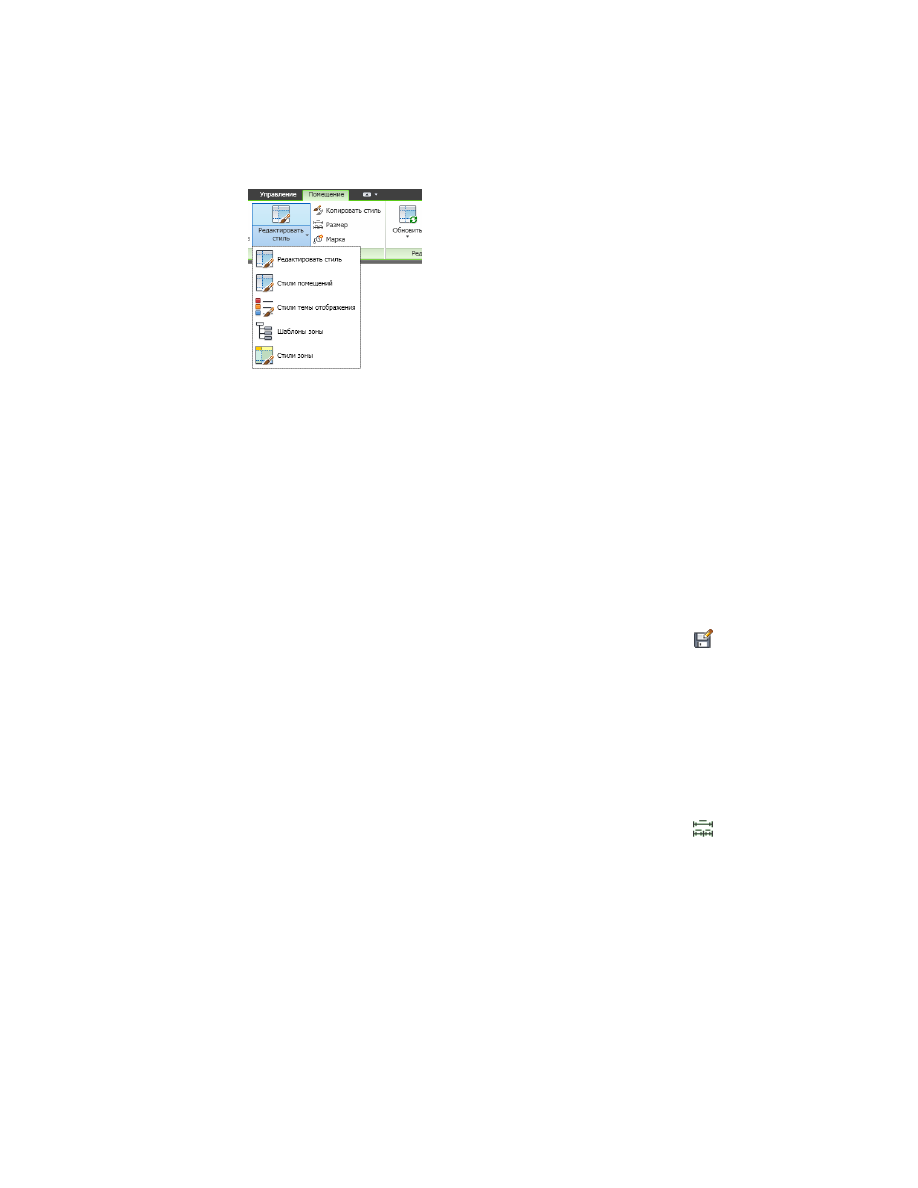

Обращение к стилям опорных объектов с ленты

Выберите объект.

Щелкните на вкладке <Объект>

➤

панели "Общие"

➤

раскрывающемся списке

"Редактировать стиль" и выберите нужный тип стиля.

Копирование и назначение стиля объектов

Панель "Общие" контекстной вкладки объекта позволяет создавать копию
используемого в данный момент стиля и назначать его объекту.

Выберите объект, для которого требуется создать новый стиль.

Щелкните вкладку <Объект>

➤

панель "Общие"

➤

"Копировать стиль"

Для получения дополнительной информации см. раздел

Создание стиля по

объекту

на стр. 938.

Нанесение размеров объекта

С контекстной вкладки объекта можно создать для объекта AD-размер.

Выберите объект, для которого требуется нанести размер.

Щелкните на вкладке <Объект>

➤

панели "Общие"

➤

"Размер"

Для получения дополнительной информации см. раздел

AD-размеры

на стр. 3649.

1226 | Глава 19 Инструменты общего назначения для объектов

Нанесение марки для объекта

Для некоторых объектов с их контекстной вкладки можно проставить марку.

ПРИМЕЧАНИЕ

Дополнительные марки имеются на панели "Формирование

спецификаций" вкладки "Аннотации", на инструментальной палитре "Марки" и в
Библиотеке компонентов.

Выберите объект, для которого требуется создать марку.

Щелкните на вкладке <Объект>

➤

панели "Общие"

➤

"Марка"

Для получения более подробной информации о создании марок для
объектов см. раздел

Марки

на стр. 4039.

Редактирование по месту компонентов объекта

Редактирование по месту представляет собой особый режим редактирования, при
котором компоненты объекта на основе полилиний или профилей могут
редактироваться прямо на экране при ограничении других возможностей
редактирования на чертеже. Например, в режиме редактирования по месту можно
изменить торец стены, но нельзя сохранить и закрыть чертеж. После выхода из
режима контекстного редактирования предоставляется выбор: отказаться от
изменений, заменить существующее определение компонента или сохранить
изменения в качестве нового определения.

В режиме контекстного редактирования вокруг редактируемого объекта или
компонента прорисовывается временный профиль.

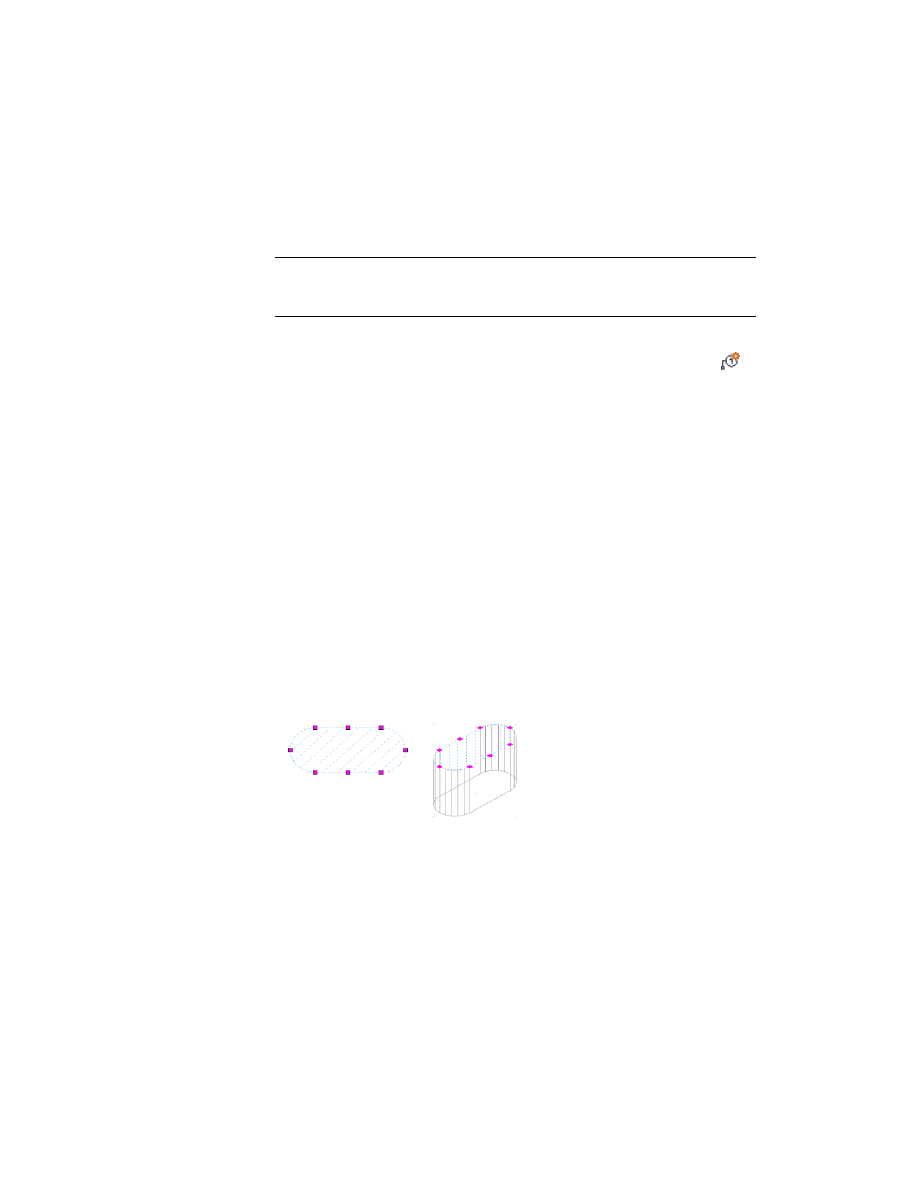

Профиль выдавленного формообразующего элемента в режиме контекстного
редактирования

Режим контекстного редактирования характеризуется следующими изменениями
интерфейса пользователя:

■

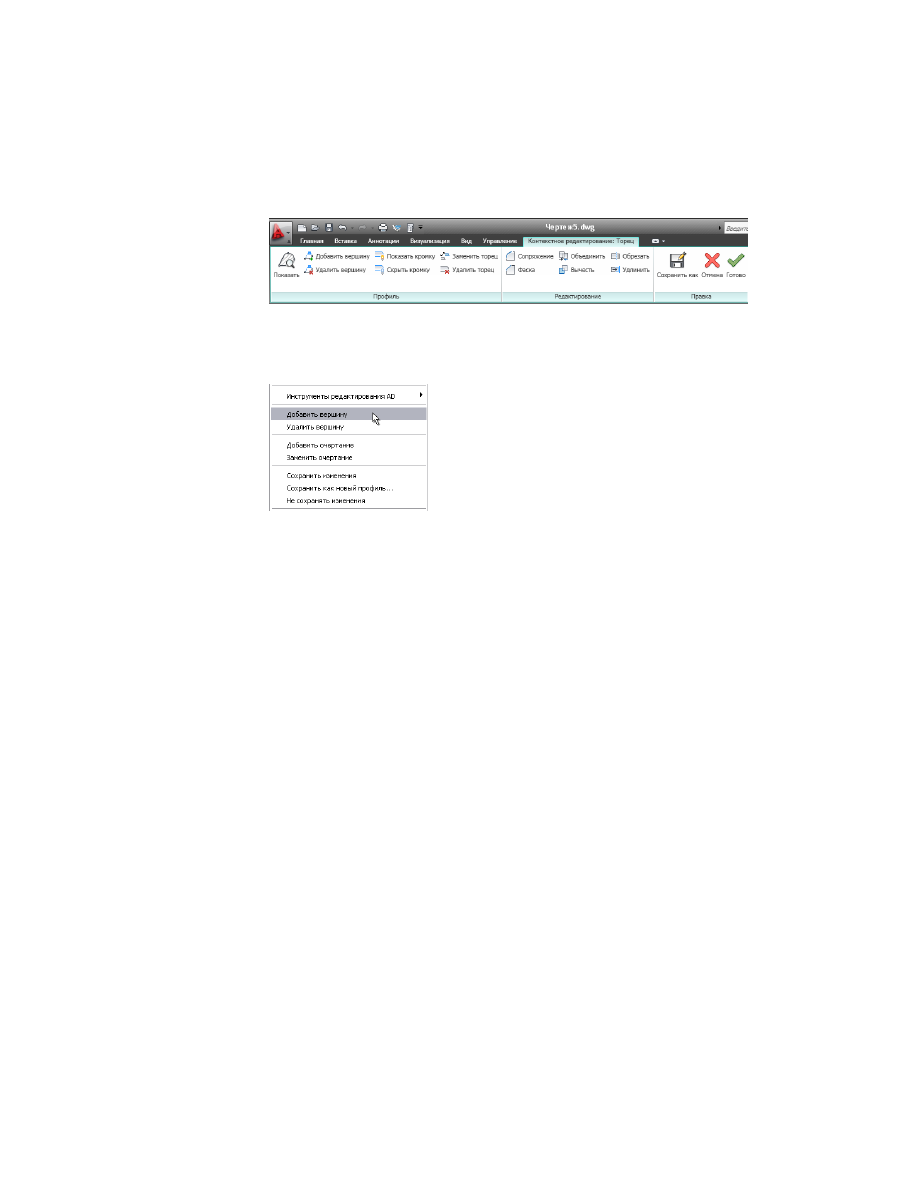

На ленте отображается контекстная вкладка "Редактировать по месту" для
выбранного компонента.

Нанесение марки для объекта | 1227

Вкладка "Редактировать по месту" для торцов стен

■

Щелчок правой кнопкой мыши по компоненту редактируемого объекта выводит
контекстное меню, содержащее команды для редактирования компонента и для
выхода из режима редактирования по месту.

■

Редактируемые компоненты объекта отображаются другим цветом и с
отличающейся штриховкой. Можно изменить отображение компонентов, внося
изменения в цвет и вес линий и параметры штриховки. Для получения
дополнительной информации см. раздел

Изменение отображения компонентов

объекта в режиме контекстного редактирования

на стр. 1233.

■

В режиме контекстного редактирования ряд команд, например закрытия или
сохранения чертежа, недоступен. Для доступа к ним необходимо сначала выйти
из режима контекстного редактирования.

Иногда в одном сеансе создается несколько объектов контекстного редактирования.
Такая ситуация возникает в случае, если стены имеют несколько профильных
компонентов или модификаторов, или если перекрытия и скаты крыш содержат как
бордюрные рейки, так и профиль карниза. Во время сеанса можно внести изменения
во все эти объекты. При выходе из режима контекстного редактирования все
изменения либо сохраняются, либо удаляются.

Редактирование по месту компонентов на основе полилиний

Пользовательские объекты на основе полилиний имеют следующие объекты AutoCAD
Architecture:

■

Стены: торцы стен и торцы проемов

1228 | Глава 19 Инструменты общего назначения для объектов

AutoCAD Architecture 2011. Руководство пользователя (глава 17-20) - часть 1
