AutoCAD Architecture 2011. Руководство пользователя (глава 11-16)

то …

Если требуется…

выберите "Представления объектов" и нажми-

те кнопку "Очистить"

удалить все неиспользуе-
мые экранные представле-
ния в чертеже,

В диалоговом окне "Очистка чертежа от экранных представлений"
перечисляются все экранные представления, которые можно удалить.

Уберите экранные представления, которые не нужно удалять, и дважды
нажмите "ОК".

Работа со стандартными параметрами
представления

Функция "Стандарты проекта" предоставляет пользователям механизм установления,
поддержания и синхронизации параметров экранного представления в проекте
AutoCAD Architecture. В рамках проекта можно определять стандартные параметры
представления, которые используются со всеми чертежами проекта.

Более подробную информацию о проектах и стандартах проекта см. в разделах

Управление чертежами

на стр. 317 и

Стандарты проекта

на стр. 641.

Стандартные параметры представления собраны в стандартном чертеже, который
назначается проекту. После определения группы параметров представления в качестве
стандартов проекта, при включении в проект чертежей устанавливается их связь со
стандартами, и чертежи можно синхронизировать с ними. С помощью такой связи
параметры представления в чертеже проекта могут также обновлять стандартные
параметры представления.

Из Диспетчера ЭП можно получить доступ к стандартным параметрам представления,
их можно редактировать, синхронизировать, копировать и обновлять.

Работа со стандартными параметрами представления | 911

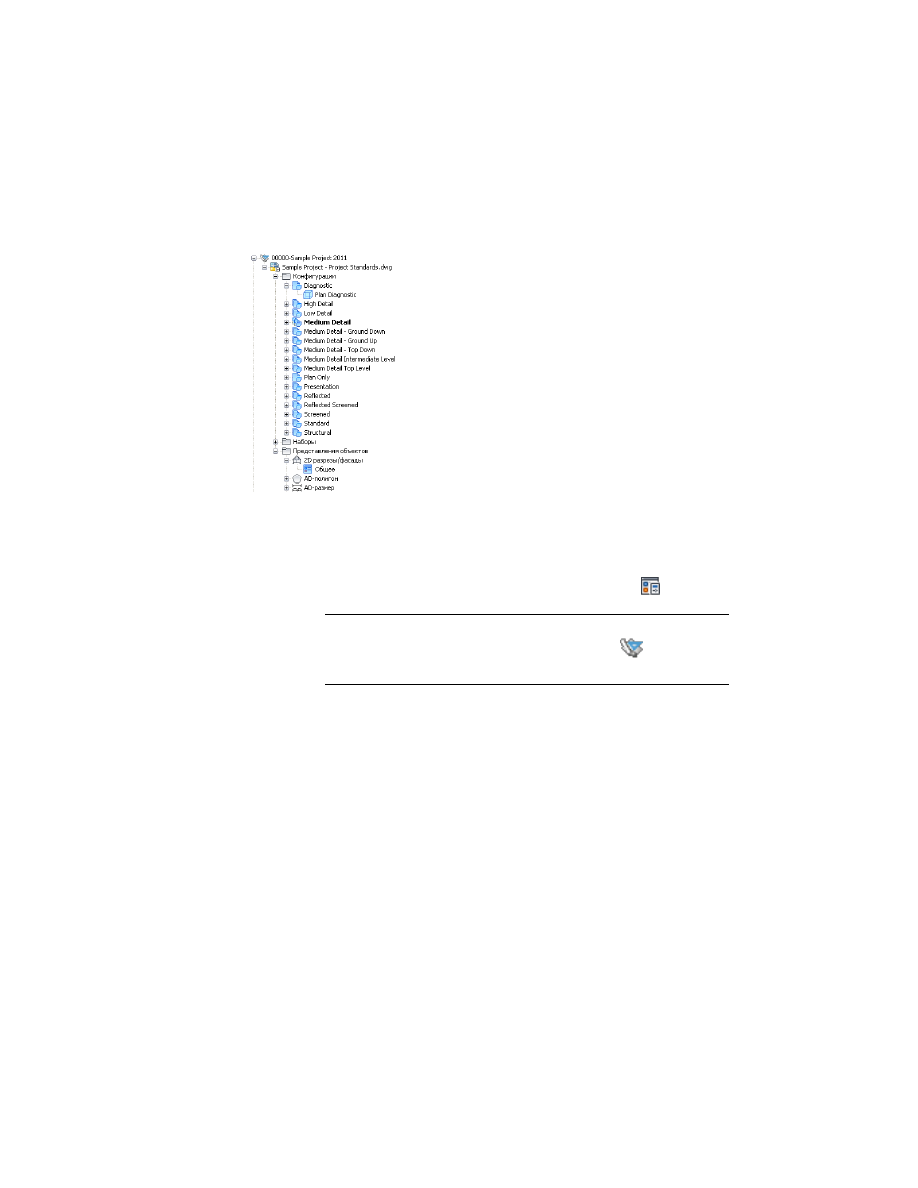

Стандартные параметры в Диспетчере ЭП

Значки стандартов

В Диспетчере ЭП представлены стандартные параметры представления. В зависимости
от статуса по отношению к стандартам проекта используются различные значки,
предназначенные для различения параметров.

Описание

Значок

Стандартные параметры представления
Светло-синий значок соответствует параметру представления в чертеже
проекта или чертеже стандартов проекта, параметр представления
является стандартным и синхронизирован со стандартом. Обновления
или синхронизации не требуется.

Устаревший стандартный параметр представления
Когда на параметре представления в чертеже проекта появляется такой
значок, это означает, что параметр представления является стандарт-
ным, но его необходимо обновить. Это означает, что соответствующий
параметр представления в чертеже стандартов проекта имеет более
новый GUID. Порядок обновления параметра отображения в чертеже
проекта см. в

Синхронизация отдельных графических параметров со

стандартами AD

на стр. 709.

Стандартные параметры представления с нестандартными (более но-
выми) версиями
Когда на параметре представления в чертеже проекта появляется такой
значок, это означает, что параметр является стандартным, но его версия
GUID не найдена в стандартах проекта. Если появляется такой значок,

912 | Глава 11 Система экранных представлений

Описание

Значок

можно либо заменить нестандартную версию текущей версией из
стандартов чертежа, как это описано в

Синхронизация отдельных гра-

фических параметров со стандартами AD

на стр. 709, или можно обно-

вить стандарты версией из чертежа проекта, как это описано в

Обнов-

ление стандартных параметров представления в чертеже стандартов
проекта из чертежа проекта

на стр. 918.

Стандартные параметры представления, для которых отключена син-
хронизация
Когда на параметре представления появляется такой значок, это
означает, что для данного параметра синхронизация отключена. Более
подробную информацию см. в разделе

Исключение параметров пред-

ставления из синхронизации

на стр. 914.

Стандартные параметры представления без информации о версии
Когда на параметре представления появляется такой значок, это
означает, что для данного параметра нет информации о версии. Инфор-
мацию о версии можно удалить, как описано в разделе

Очистка инфор-

мации о версии из чертежа стандартов проекта

на стр. 736.

О добавлении информации по версии к параметру представления см.
в разделе

Обновление стандартных параметров представления в чер-

теже стандартов проекта

на стр. 915.

Измененные стандартные параметры представления, у которых нет
версии
Когда на параметре представления появляется такой значок, это
означает, что данный параметр был изменен, но у него еще нет версии.
Чтобы включить изменения в синхронизацию, параметру должна быть
присвоена версия, см.

Обновление стандартных параметров представ-

ления в чертеже стандартов проекта

на стр. 915.

Такой значок появляется только для чертежей стандартов проекта.
Изменениям в чертежах проекта автоматически присваивается версия
при нажатии кнопки "Применить" или "ОК" в "Диспетчере ЭП".

Нестандартизированная настройка отображения
Когда на параметре представления появляется темно-синий значок,
это означает, что в стандартах проекта для такого параметра нет экви-
валента.

Работа со стандартными параметрами представления | 913

Синхронизация отдельных параметров представления со
стандартами AD

Данная процедура используется для синхронизации параметров представления в
чертеже проекта со стандартами проекта.

Откройте чертеж проекта.

Более подробную информацию о проектах и стандартах проекта см. в
разделах

Управление чертежами

на стр. 317 и

Стандарты проекта

на

стр. 641.

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

В иерархической структуре Диспетчера ЭП перейдите к параметру
представления, который требуется синхронизировать.

Можно синхронизировать следующие элементы:

■

конфигурации ЭП;

■

наборы ЭП;

■

экранные представления.

Выберите в иерархической структуре элемент, щелкните правой кнопкой
мыши и выберите "Синхронизировать со стандартами проекта".

В диалоговом окне "Синхронизировать чертеж со стандартами проекта"
выберите элементы, которые требуется синхронизировать в
соответствии с описанием в

Синхронизация чертежа проекта с AD

стандартами

на стр. 701.

Чтобы начать процесс синхронизации, нажмите "ОК".

Исключение параметров представления из синхронизации

Данная процедура используется для указания отдельных параметров представления,
которые во время синхронизации будут игнорироваться.

Если в диалоговом окне "Синхронизация" установлен флажок "Показать объекты",
которые игнорируются во время синхронизации со стандартами проекта, то указанные
параметры во время автоматической синхронизации не будут заменяться стандартами,
для них также не будет показываться статус несоответствия версии во время
полуавтоматической или ручной синхронизации.

914 | Глава 11 Система экранных представлений

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

Перейдите к конфигурации, набору ЭП или экранному представлению,
которые требуется исключить из синхронизации, щелкните правой
кнопкой мыши и выберите "Игнорировать во время синхронизации".

Следует заметить, что теперь рядом с опцией "Игнорировать во время
синхронизации" появилась кнопка-флажок. Если нажать эту опцию
еще раз, флажок исчезает, а выделенный параметр представления
удаляется из списка игнорируемых компонентов.

Обновление стандартных параметров представления в
чертеже стандартов проекта

Данная процедура используется для изменения и присвоения версии стандартному
параметру представления в чертеже проекта со стандартными параметрами.

Номера версий присваиваются параметрам представления в чертеже проекта со
стандартами и в чертежах проекта. Версия используется для определения
необходимости в обновлении или синхронизации для параметра представления.
Информация о версии включает GUID (глобально уникальный идентификатор),
дату и время последнего изменения, имя пользователя, выполнившего последнее
изменение, и дополнительный комментарий.

При изменении стандартного параметра представления в открытом чертеже со
стандартами, предложение сохранить изменение версии не выводится автоматически.
Можно выполнить несколько изменений, сохранить и закрыть чертеж, снова открыть
его и присвоить версию параметру представления, после чего параметр будет готов
к распространению по проекту. Если изменения параметров сохранены в чертеже
со стандартами проекта, они не будут утеряны, даже если не выполнялся контроль
версий.

ПРИМЕЧАНИЕ

При изменении чертежа со стандартами представления необходимо

обновить стили стандартов в чертежах, см. описание, приведенное в

Синхронизация

одних стандартов проекта с другими

на стр. 925. В противном случае объекты могут

отображаться различным образом.

Если изменения параметров сохранены, но не выполнен контроль версий, и если в
это время выполняется синхронизация, параметры представления считаются не
измененными, так как сравнение объектов выполняется на основе версии GUID, а
не по фактическим свойствам объекта. Как следствие, измененные параметры
представления, которым не присвоена версия в стандартах проекта, в чертежах

Обновление стандартных параметров представления в чертеже стандартов проекта | 915

проекта не обновляются. Чтобы синхронизировать изменения в проекте, необходимо
сначала присвоить версию параметру представления.

Стандарты проекта в Диспетчере экранных представлений

Обновление стандартных параметров представления

Открыть чертеж со стандартами представления текущего проекта.

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

СОВЕТ

Чертежи стандартов отображения перечислены в Диспетчере

экранных представлений в составе узла проекта (

). Если узел

проекта не отображается, текущий чертеж не входит в состав проекта.

Выберите параметр представления, который требуется отредактировать,
и выполните все необходимые изменения.

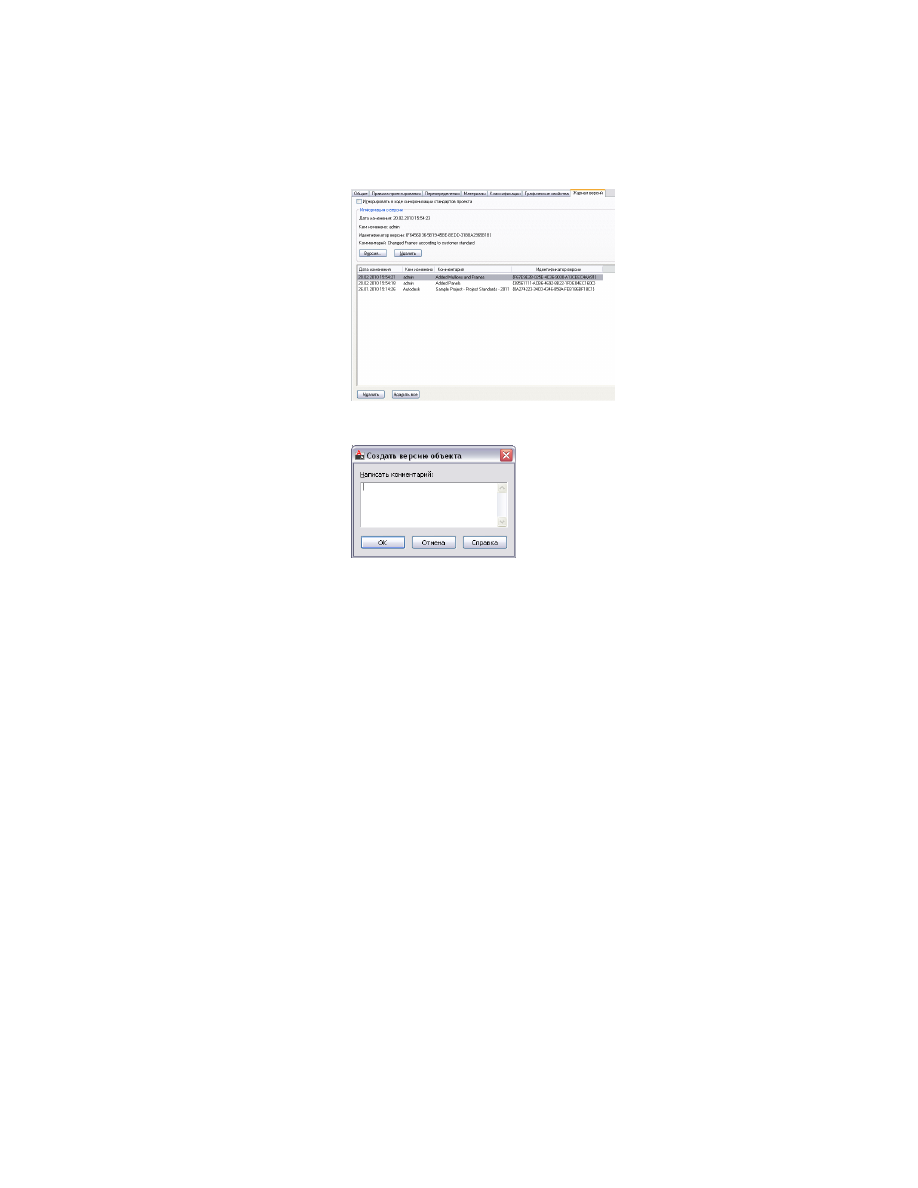

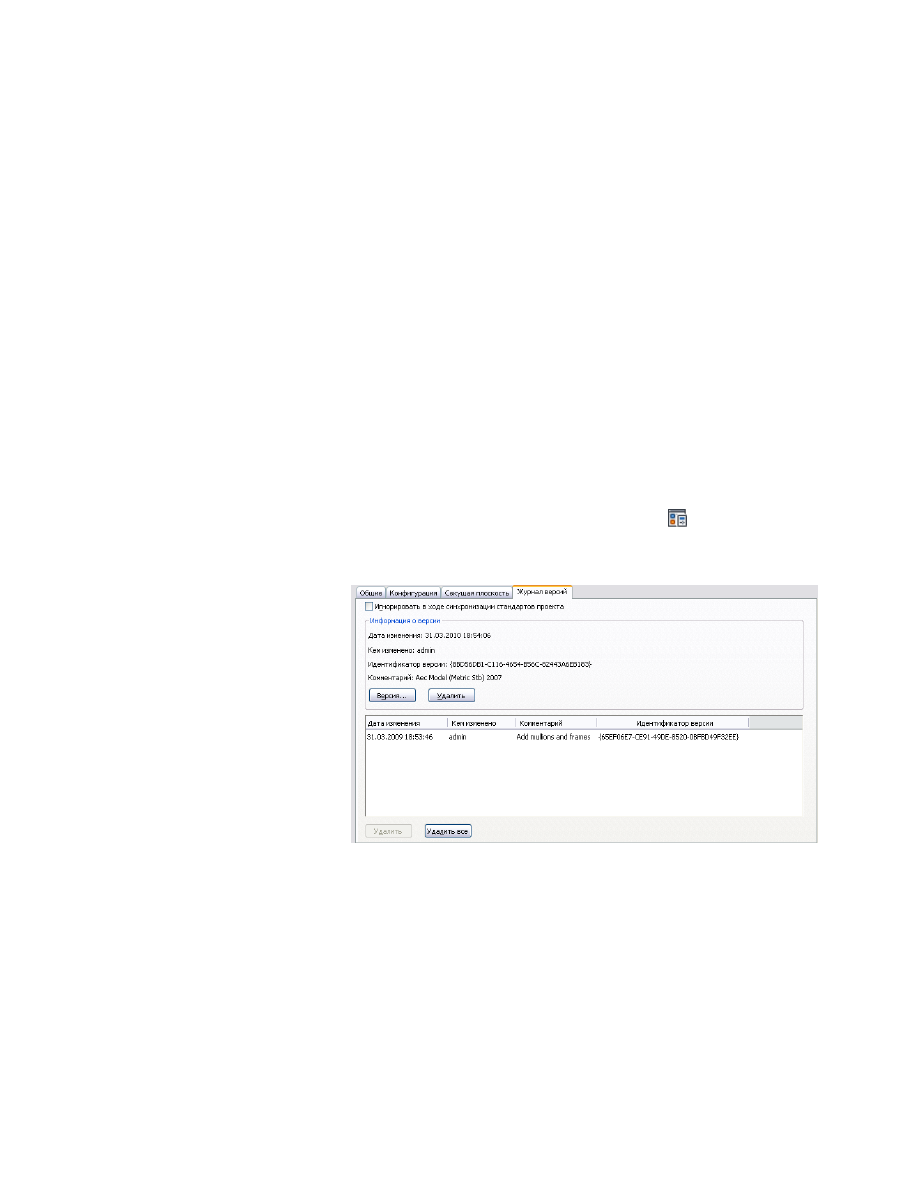

Перейдите на вкладку "История версий для измененного параметра
представления".

916 | Глава 11 Система экранных представлений

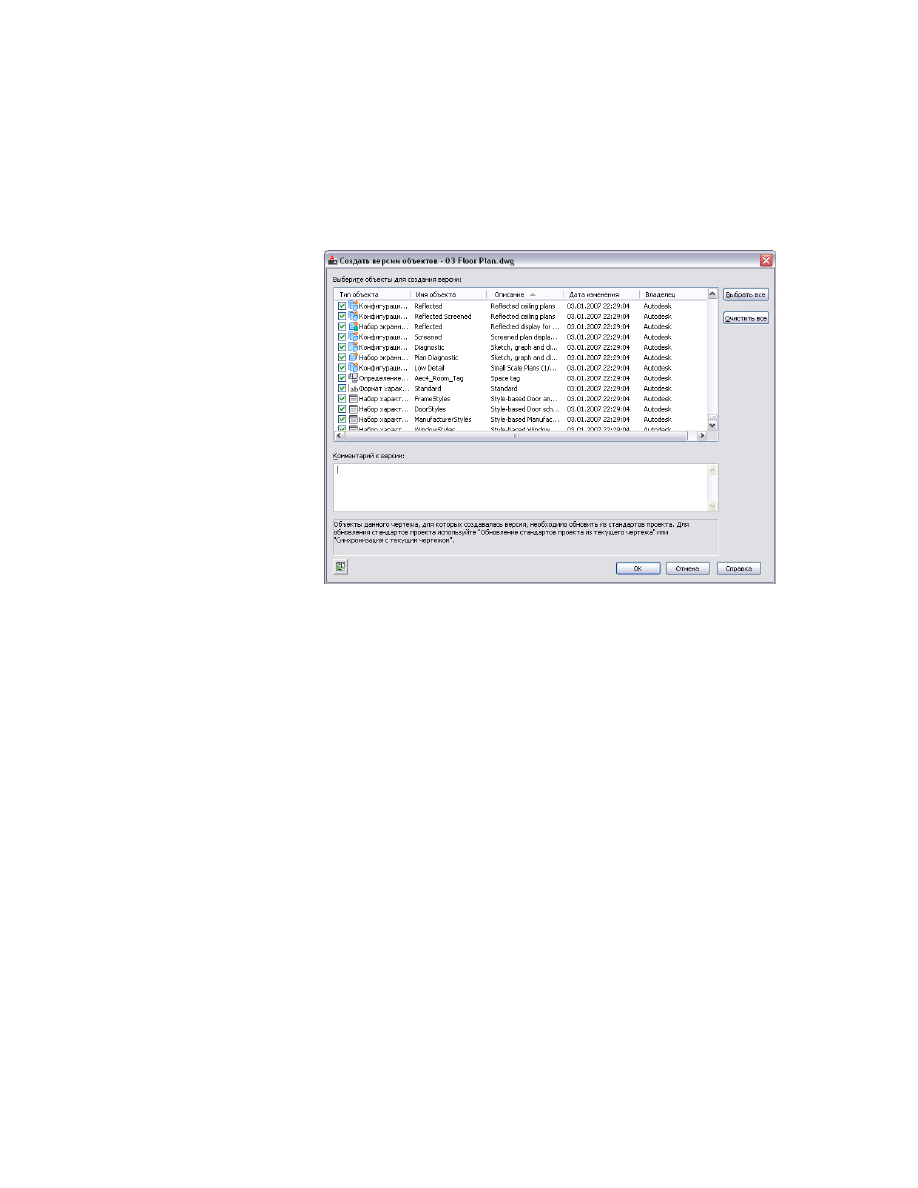

Чтобы присвоить версию нескольким параметрам отображения в
чертеже со стандартами проекта, следует выбрать группу параметров
и присвоить им версию.

Выберите параметры представления, которым нужно присвоить версию.

При необходимости введите комментарий.

Комментарий применяется ко всем выбранным для присвоения версии
объектам.

Нажмите "ОК".

Обновление стандартных параметров представления в
чертеже стандартов проекта из чертежа проекта

Можно перезаписать стандартный параметр представления в чертеже стандартов
представления проекта соответствующим параметром представления в чертеже
проекта. После обновления стандартного параметра отображения из чертежа проекта
проект необходимо синхронизировать. Подробнее см. в

Синхронизация проекта со

стандартами

на стр. 691.

918 | Глава 11 Система экранных представлений

ПРИМЕЧАНИЕ

При изменении чертежа со стандартами представления необходимо

обновить стили стандартов в чертежах, см. описание в

Синхронизация одних

стандартов проекта с другими

на стр. 925. В противном случае объекты могут

отображаться различным образом.

Открыть чертеж проекта.

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

Разверните узел чертежа проекта и выберите стандартный параметр
представления, который требуется обновить в стандартах проекта.

ПРИМЕЧАНИЕ

Стандартный параметр представления в чертеже

проекта отмечен синим значком.

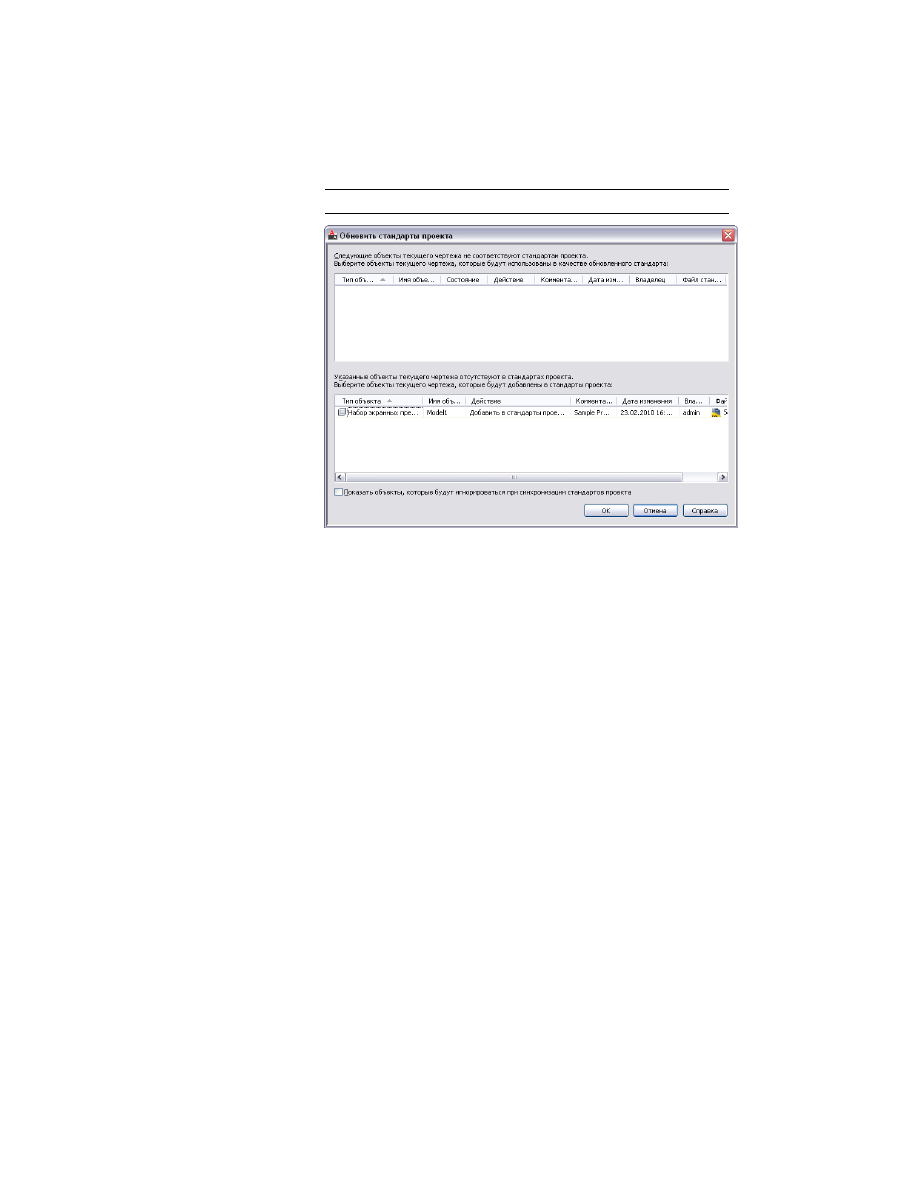

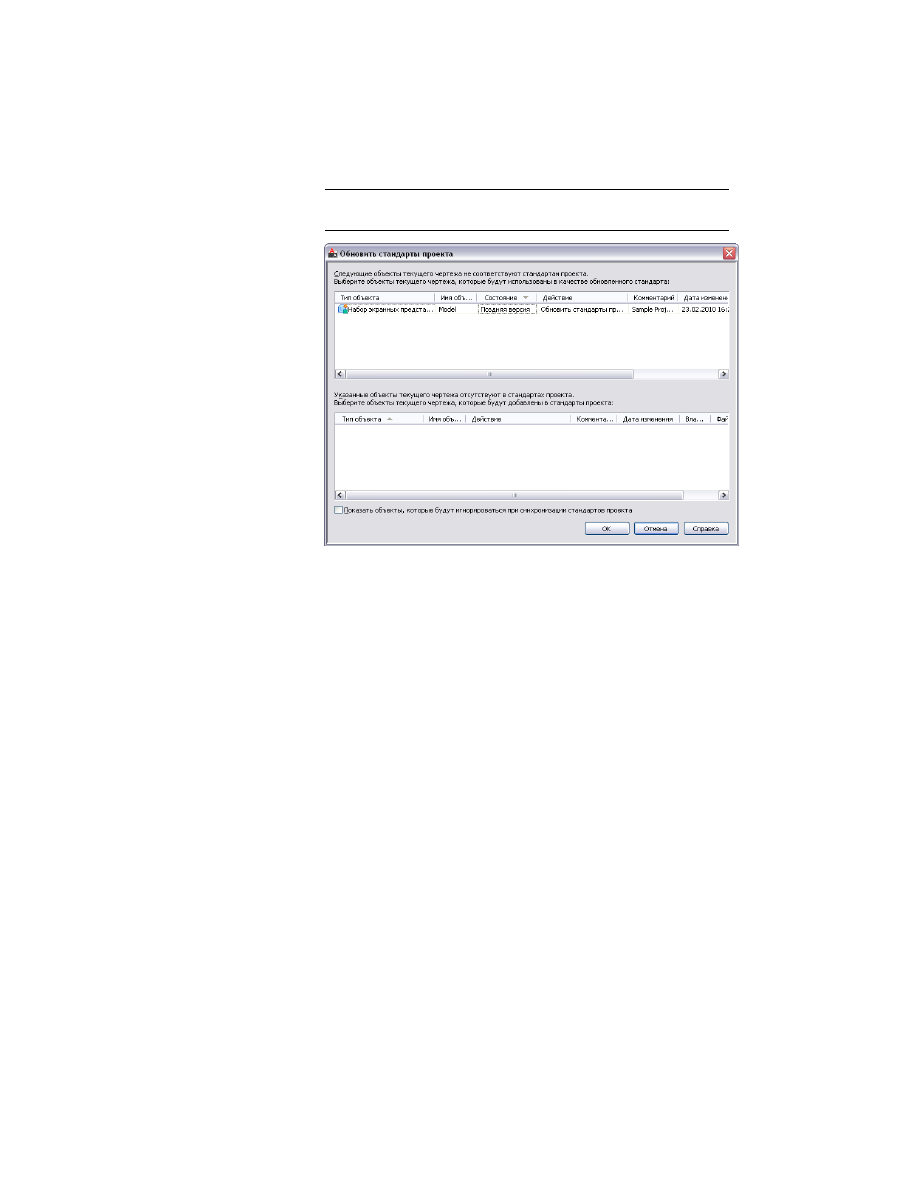

Щелкните правой кнопкой мыши и выберите "Обновить стандарты из
чертежа".

ПРИМЕЧАНИЕ

Альтернативный способ: нажмите кнопку вкладки

"Управление"

➤

панели "Стандарты проекта"

➤

"Обновить

стандарты из чертежа"

Обновление стандартных параметров представления в чертеже стандартов проекта из чертежа проекта | 919

ПРИМЕЧАНИЕ

Можно обновить несколько параметров представления

одновременно.

Выбранные параметры представления перечислены в верхней панели.

Чтобы обновить стандарты проекта из чертежа проекта, в ниспадающем
списке "Действие для параметров представления" выберите "Обновить
стандарты проекта".

Чтобы не обновлять стандарты проекта из чертежа проекта, в
ниспадающем списке "Действие для параметров представления"
выберите "Не обновлять стандарты проекта".

В таком случае версия параметра представления в чертеже стандартов
проектов не заменяется версией из чертежа проекта. Во время
следующей синхронизации чертежа проекта параметр представления
будет отмечен как несинхронизированный со стандартами проекта.

Чтобы пропустить синхронизацию версии параметра представления,
в ниспадающем списке "Действие для параметров представления"
выберите "Игнорировать".

В таком случае элемент не будет отображаться во время последующих
обновлений, за исключением ситуации, когда будет установлен флажок
"Показать объекты, которые игнорируются во время синхронизации
со стандартами проекта", или в Диспетчере ЭП для параметра
представления будет снят флажок "Игнорировать", см.

Исключение

параметров представления из синхронизации

на стр. 914.

920 | Глава 11 Система экранных представлений

Нажмите "ОК".

В Диспетчере ЭП нажмите "ОК" или "Применить".

Нажмите "Да", чтобы сохранить обновленный чертеж со стандартами
проекта.

Добавление стандартных параметров представления из
чертежа проекта в чертеж со стандартами проекта

В стандарты проекта можно добавлять нестандартизированные настройки
отображения из текущего чертежа проекта. Например, в чертеже проекта создана
сложная конфигурация ЭП, которую хотелось бы включить в стандарты.

После копирования параметра представления в стандарты проекта, проект
необходимо синхронизировать.

Откройте чертеж проекта из Диспетчера структуры проекта.

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

Добавьте новый параметр представления в текущий чертеж проекта.

Выберите новый параметр, щелкните правой кнопкой мыши и выберите
"Обновить стандарты из чертежа".

ПРИМЕЧАНИЕ

Альтернативный способ: нажмите кнопку вкладки

"Управление"

➤

панели "Стандарты проекта"

➤

"Обновить

стандарты из чертежа"

Добавление стандартных параметров представления из чертежа проекта в чертеж со стандартами

проекта | 921

ПРИМЕЧАНИЕ

Можно выбрать несколько параметров представления.

Новая настройка находится в списке нижней панели, на которой
перечислены стили и настройки отображения чертежа проекта, не
существующие в стандартах проекта.

Чтобы добавить параметр представления в чертеж стандартов проекта,
и тем самым сделать его стандартным, следует в ниспадающем списке
"Действие" выбрать "Добавить в стандарты проекта".

Чтобы пропустить нестандартизированную настройку отображения,
следует в раскрывающемся списке "Действие" выбрать "Пропустить".

В таком случае нестандартизированная настройка отображения
останется в чертеже проекта, но не войдет в стандарты.

Чтобы пропустить параметры представления, следует в ниспадающем
списке "Действие" выбрать "Игнорировать".

В таком случае нестандартизированная настройка отображения не будет
упоминаться во время последующих обновлений, за исключением
ситуации, при которой будет установлен флажок "Показать объекты,
которые будут игнорироваться при синхронизации стандартов проекта"
или в Диспетчере экранных представлений для настройки отображения
будет снят флажок "Игнорировать", как описано в разделе

Исключение

параметров представления из синхронизации

на стр. 914.

Нажмите "ОК".

922 | Глава 11 Система экранных представлений

В Диспетчере ЭП нажмите "ОК" или "Применить".

Нажмите "Да", чтобы сохранить обновленный чертеж со стандартами
проекта.

Редактирование истории версий стандартного параметра
представления

У каждого параметра представления в составе чертежа со стандартами проекта есть
своя история версий. В истории версий представлены уникальный идентификатор
версии, дата и время изменения, имя пользователя и любые дополнительные
комментарии, введенные пользователями.

Можно редактировать историю версий с помощью выборочного удаления отдельных
версий или путем удаления всех версий. Текущую версию удалить нельзя.

Откройте чертеж со стандартами проекта.

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

В узле проекта выберите стандартный параметр представления.

Перейдите на вкладку "История версий".

Чтобы добавить новую версию, следует нажать "Версия" и ввести
информацию о версии.

Чтобы удалить существующую версию, выберите версию из списка
"История версий" и нажмите "Удалить".

Редактирование истории версий стандартного параметра представления | 923

Чтобы удалить все версии, следует нажать "Удалить все".

Если требуется проигнорировать параметр представления во время
синхронизации стандартов, следует установить флажок "Игнорировать
во время синхронизации стандартов проекта".

Нажмите "ОК".

Очистка истории версий из чертежа стандартов проекта

Можно одной командой удалить историю версий из всех стилей стандартов и
параметров представления в чертеже стандартов проекта. При очистке истории
версий из стилей стандартов и параметров представления будут удалены все версии,
кроме текущей. Очистку истории версий можно выполнять во избежание
загромождения стилей и параметров представления.

После очистки истории версий остается только текущая версия GUID. Это означает,
что невозможно выполнить синхронизацию между старыми версиями стандартных
параметров представления и нестандартными версиями стандартных параметров
представления. Каждый параметр представления в чертеже проекта без текущего
GUID соответствующего стандартного параметра представления обозначается как
"нестандартный" или ему присваивается более новая версия.

Откройте чертеж со стандартами проекта.

В командной строке введите

AecClearVersionHistory

История версий будет удалена из всех стилей стандартов и параметров
представления чертежа.

Очистка информации о версии из чертежа стандартов
проекта

Можно удалить информацию о версии из всех стилей стандартов и параметров
представления в чертеже стандартов проекта. При удалении информации о версии
также удаляется история версий и информация о текущей версии.

Если потом запустить синхронизацию, стиль стандартов или параметры
представления будут участвовать в синхронизации, и при сравнении с версиями
объекта в чертежах проекта будут считаться "последними версиями". Во время
синхронизации автоматическое создание GUID версии или протокола не выполняется.
Если требуется добавить информацию о версии к стилю стандартов или параметру
представления, необходимо вручную присвоить объекту версию в соответствии с

924 | Глава 11 Система экранных представлений

описанием, приведенным в

Обновление стандартных объектов в чертеже стандартов

проекта

на стр. 725.

Откройте чертеж стандартов проекта, в котором необходимо удалить
информацию о версии.

В командной строке введите

AecPurgeVersion

Информация о версии удаляется на чертеже из всех стилей стандартов
и параметров представления.

Синхронизация одних стандартов проекта с другими

Стили стандартов проекта и параметры представления могут распределяться среди
нескольких чертежей стандартов и при этом они зависят один от другого. Например,
стили на чертеже стилей должны использовать параметры представления из чертежа
стандартов представления. Если изменения в представлении включаются в чертеж
со стандартными стилями и не синхронизируются с чертежами со стандартными
представлениями, стили в проекте могут отображаться неверно. Следовательно, если
изменения выполняются в отдельных чертежах со стандартами, следует
синхронизировать чертежи со стандартами проекта друг с другом.

Синхронизировать чертежи стандартов проекта друг с другом можно либо из узла
проекта в Диспетчере экранных представлений или на вкладке "Управление" на ленте.

При синхронизации чертежей со стандартами проекта друг с другом для определения
порядка обновления компонентов используются следующие критерии.

■

Тип чертежей стандартов: параметры представления во всех чертежах со стилями
стандартов обновляются на основе параметров представления в чертеже со
стандартными параметрами представления.

■

Назначенные типы стилей: если в настройке конфигурации стандартов чертежу
был назначен тип стиля, стили в таком чертеже обновляют все другие чертежи
со стандартами, в которых содержатся стили стандартов такого же типа.
Например, если чертежу со стандартами “Door Styles.dwg” был назначен тип
"Стиль дверей", стили в этом чертеже перезаписывают все существующие стили
стандартов дверей во всех других чертежах со стандартами. Следует заметить,
что в большинстве случаев стили стандартов можно поместить только в чертежи
стандартов, предназначенные для такого типа стилей.

■

Порядок поиска: если в настройке конфигурации стандартов тип стиля был
присвоен нескольким чертежам стандартов, то первый в порядке поиска чертеж
стандартов обновляет все другие чертежи, связанные с этим типом стилей.

Синхронизация одних стандартов проекта с другими | 925

Синхронизация чертежей стандартов проекта между собой выполняется в
автоматическом режиме, пользователи в процесс синхронизации вмешаться не могут.
Это означает, что ни стили, ни параметры представления не могут быть исключены
из процесса синхронизации.

Поэтому следует убедиться, что проект, который требуется
синхронизировать, является текущим.

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

Выберите узел "Стандарты проекта" и нажмите "чертежи со стандартами
проекта".

После завершения синхронизации нажмите на "ОК", чтобы выйти из
Диспетчера ЭП.

ПРИМЕЧАНИЕ

Возможные альтернативные действия: щелкните на

вкладке "Управление"

➤

панели "Стандарты проекта"

➤

"Синхронизировать стандарты проекта"

Диагностика системы экранного представления

Если при отображении объектов в чертеже возникают проблемы, следует обратить
внимание на следующее.

Объект не отображается в видовом экране.

Почему объект не отображается?

Если AD-объекты модели в видовом экране отображаются неправильно, следующие
действия, возможно, помогут устранить проблему.

■

Проверьте имя выбранной конфигурации экранного представления в области
статуса чертежа. Выберите другую конфигурацию ЭП, возможно проблема будет
устранена.

■

Просмотрите в Диспетчере экранных представлений, какой набор ЭП
используется в конфигурации ЭП, назначенной видовому экрану. Имя текущей
конфигурации ЭП будет выделено. Имя текущего набора ЭП также будет
выделено.

926 | Глава 11 Система экранных представлений

■

В развернутом виде экранных представлений в Диспетчере экранных
представлений убедитесь в том, что в данном экранном представлении выбрано
экранное представление для объекта.

■

Возможно объект скрыт вследствие того, что объекты такой классификации в
текущем наборе ЭП отфильтрованы. Убедитесь по вкладке "Параметры
отображения", что объекты не скрыты.

■

Если экранное представление выбрано в текущем наборе ЭП, просмотрите
графические свойства экранного представления. Возможно, экранные компоненты
отключены. Возможно, компоненты отключены на определенных слоях.

■

Возможно, отображение компонентов управляется назначенными материалами
(в графических свойствах выбран параметр ByMaterial). Если имеет место одна
из вышеприведенных ситуаций, то просмотрите графические свойства
назначенного компонентам объекта материала.

■

Возможно, объект прорисовывается на отключенном слое.

Не выполнено обновление для видового экрана

Почему не выполняется обновление видового экрана?

В некоторых обстоятельствах, например при переключении направления взгляда в
режиме тонирования, отличном от 2D каркасной модели, отображение корректно
не восстанавливается.

В таких ситуациях: выберите команду вкладки "Вид"

➤

панели "Внешний

вид"

➤

раскрывающегося списка "Регенерировать"

➤

"Регенерировать модель"и

либо выберите ошибочный AD-объект и нажмите клавишу

ENTER

, либо выберите

все AD-объекты. Такая команда принуждает систему отображения восстановить все
текущие экранные представления.

ПРИМЕЧАНИЕ

Альтернативный вариант: введите в командной строке

objrelupdate

Объекты, скопированные из другого чертежа, отображаются
по-разному

Объекты перетаскивались в другой чертеж. Почему они выглядят
по-другому?

Объекты, которые были перетащены или скопированы из одного чертежа в другой,
используют графические свойства конфигурации ЭП, назначенной видовому экрану

Не выполнено обновление для видового экрана | 927

целевого чертежа. Конфигурация ЭП исходного чертежа не копируется вместе с
объектами.

Проверка наличия объектов, на отображаемых на чертеже

Есть ли быстрый способ проверки наличия объекта, который имеется
в чертеже, но не отображается?

Введите в командной строке DisplayDxfName; на все объекты в чертеже установится
соответствующая метка. Метки устанавливаются даже для тех объектов, которые не
отображаются. Например, если создан набор ЭП, в который не включено экранное
представление для дверей, а затем такой набор назначается конфигурации ЭП,
используемой в текущем видовом экране, то в видом экране двери отображаться не
будут. Объект может присутствовать в чертеже, но не отображаться в том случае,
если объект был отфильтрован по своей классификации в текущем наборе ЭП.

Команда

DisplayDxfName

поможет определить, действительно ли объекты

отсутствуют в чертеже, или они просто не отображаются.

Введите в командной строке

displaydxfname

Введите

(да).

Выберите команду вкладки "Вид"

➤

панели "Внешний

вид"

➤

раскрывающегося списка "Регенерировать"

➤

"Регенерировать

чертеж и видовые экраны"

ПРИМЕЧАНИЕ

Или же введите

rea

в командной строке.

Отображение имен объектов, включая объекты, не отображаемые в видовом
экране

928 | Глава 11 Система экранных представлений

Чтобы отключить отображение имен объектов, следует ввести в
командную строку

displaydxfname

Введите

(нет).

Неправильное отображение типа линии объектов

Почему тип линии объекта не отображается ожидаемым образом?

ЛМасштаб для компонентов AD-объектов работает с ЛМасштабом AutoCAD,
определенным в переменной LTSCALE, и используется для управления типом линий
AD-объектов. Значение по умолчанию для ЛМасштаба всех компонентов AD-объектов
составляет 1.0. Для создания масштабируемой линии компонентов объекта это
значение умножается на текущее значение LTSCALE.

Например, если значение LTSCALE равно 48.0, и ЛМасштаб в графических свойствах
компонентов объекта составляет 1.0, то ЛМасштаб компонента равен 48.0. Если в
графических свойствах изменить ЛМасштаб на 2.0, то ЛМасштаб компонента составит
соответственно 96, то есть 2.0 x 48.

Неправильное отображение типа линии объектов | 929

Диспетчер стилей

Диспетчер стилей - это приложение AutoCAD Architecture, являющееся единым местом для работы
со стилями, которые определяют назначение и вид объектов в чертеже.

Что такое стили?

Стили - это наборы параметров, определяющих назначение и вид объектов в чертежах
AutoCAD Architecture. Например, стиль дверей задает стиль двери (одностворчатая
или двустворчатая, с двумя сгибами или шарнирная) и форму (прямоугольная или
сводчатая), а также размеры ее каркаса по умолчанию, стандартные размеры, материалы
и графические свойства.

Каждый объект на чертеже может иметь свой стиль. К объектам, у которых должны
быть одинаковые характеристики, применяется один и тот же стиль. Например, можно
применить один стиль для всех дверей комнат в здании и другой стиль для всех
пожарных дверей.

Обычно стиль применяется к объекту при помощи инструмента для создания этого
объекта. После создания объекта можно применить к нему другой стиль или
отредактировать имеющийся, это делается либо в Диспетчере стилей, либо в диалоговом
окне, которое вызывается из контекстного меню объекта. При редактировании стиля
изменения вносятся во все объекты данного стиля на чертеже, что весьма эффективно
при внесении изменений сразу во множество объектов.

В приложении AutoCAD Architecture стили применяются для определения объектов
3 различных категорий:

■

архитектурные объекты, такие как стены, двери и окна;

■

объекты документации, такие как 2D-секции/фасады, размеры и марки
спецификаций;

931

■

многоцелевые объекты, такие как ключи слоев, формообразующие элементы и
определения материалов.

Где находятся стили?

Для большинства архитектурных объектов, объектов документации и многоцелевых
объектов существует стандартный стиль, заданный по умолчанию, найти и изменить
его можно при помощи Диспетчера стилей. В инструментальных палитрах, заданных
по умолчанию. также имеются инструменты, представляющие много специальных
стилей. Например, в инструментальной палитре "Двери" есть инструменты для
создания объектов дверей стилей "Складчатая двустворчатая", "Складчатая
одностворчатая" "Проем в жестком переплете". При использовании одного из этих
инструментов для добавления объекта в чертеж стиль, связанный с этим объектом,
добавляется к списку стилей для этого чертежа в Диспетчере стилей, где затем можно
просматривать и редактировать свойства, определяющие этот стиль.

Дополнительные предопределенные стили содержатся в каталогах инструментов,
доступ к которым обеспечивается из Библиотеки компонентов. Все стили находятся
в файлах чертежей стилей в папке

C:\ProgramData\Autodesk\ACA

2011\rus\Styles\Imperial или Metric

Более подробную информацию об определении местоположения файлов при
установке см. в разделе "Установка AutoCAD Architecture 2011" в

Руководстве по

установке AutoCAD Architecture 2011

Стили во внешних ссылках

Изменить стиль объекта во внешней ссылке во время сеанса "Ссылред", выполняемого
из главного чертежа, нельзя. Можно выполнить необходимые изменения в Диспетчере
стилей, но при сохранении внешней ссылки и закрытии главного чертежа такие
изменения не сохраняются. Чтобы изменить стили во внешних ссылках, нужно
открыть непосредственно чертеж внешней ссылки, выполнить в нем необходимые
изменения и сохранить его. Затем, чтобы обновить отображение внешней ссылки,
нужно ее перезагрузить.

Обзор Диспетчера стилей

Диспетчер стилей - это приложение AutoCAD Architecture , в котором можно
просматривать и работать со стилями, определяющими внешний вид и функцию
объектов чертежей.

Можно также управлять стилями ключей слоев, форматами данных спецификаций
и описаниями для групп подчистки, маскирующих блоков, многовидовых блоков,
профилей и наборов характеристик.

932 | Глава 12 Диспетчер стилей

Диспетчер стилей позволяет быстро создавать, адаптировать и использовать стили
совместно с другими пользователями. В Диспетчере стилей можно решать следующие
задачи:

■

обращение к стилям из открытых чертежей и сайтов внутренних сетей;

■

перетаскивание стилей в палитру для создания инструментов;

■

создание новых чертежей и шаблонов путем копирования стилей из других
чертежей или шаблонов;

■

сортировка стилей по чертежу или по типу стиля и просмотр стилей, имеющихся
в чертежах и шаблонах;

■

предварительный просмотр объекта, которому назначен выбранный стиль;

■

создание и редактирование стилей;

■

удаление неиспользуемых стилей из чертежей и шаблонов;

■

отправка стилей по электронной почте другим пользователям AutoCAD
Architecture.

Открытие Диспетчера стилей

Чтобы открыть Диспетчер стилей, щелкните вкладку "Управление"

➤

панель "Стиль

и отображение"

➤

"Диспетчер стилей"

Вызвать Диспетчер стилей можно также следующим способом: щелкнуть правой
кнопкой мыши на любом инструменте в инструментальной палитре объекта со
стилем и выбрать "Стили <тип объекта>".

Обзор Диспетчера стилей | 933

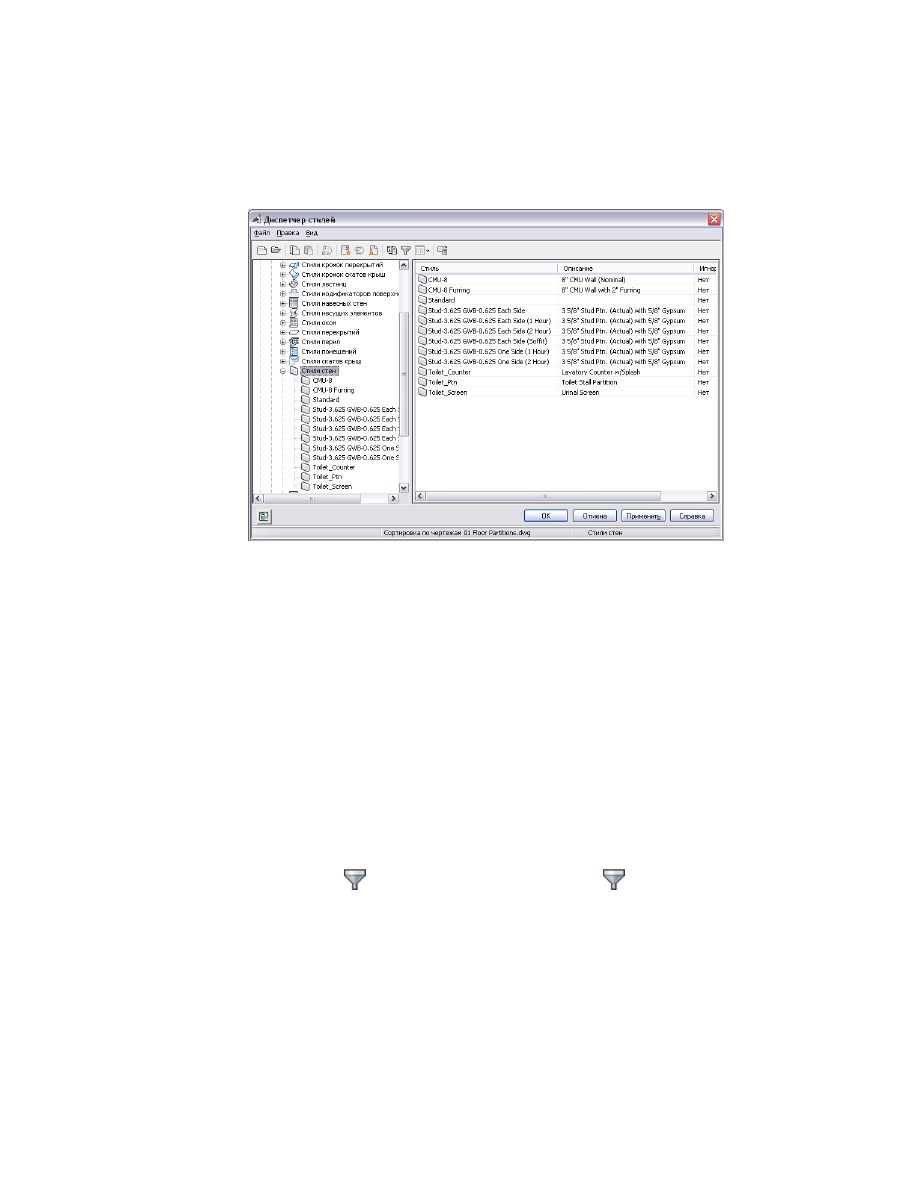

Диспетчер стилей

Окно "Диспетчер стилей" разделено на две панели переменных размеров и содержит
строку меню, панель инструментов и строку состояния. При открытии Диспетчера
стилей все чертежи и шаблоны, открытые в текущем сеансе, отображаются в виде
древа на левой панели.

Левая панель окна "Диспетчер стилей"

Левая панель окна "Диспетчера стилей" отображает стили всех открытых чертежей
и шаблонов в виде иерархической структуры, с помощью которой можно
осуществлять поиск путем разворачивания и сворачивания уровней. По умолчанию
стили в древе рассортированы по содержащим их чертежам, но можно рассортировать
их по типу стилей. Древо всегда отображается в левой секции, независимо от способа
сортировки стилей.

Стили сгруппированы по трем категориям: "Архитектура", например "Стили дверей";
"Объекты документации", например "Стили спецификаций"; и "Универсальные
объекты", например "Стили ключей слоев". Внутри каждой категории стили
перечисляются в алфавитном порядке. Для фильтрования древа с целью отображения
стилей только одного типа выберите тип стилей и на панели инструментов Диспетчера

стилей нажмите

. Для отображения всех стилей нажмите

еще раз.

934 | Глава 12 Диспетчер стилей

ПРИМЕЧАНИЕ

Если чертежи или шаблоны предназначены только для чтения, то

на их состояние "только чтение" указывает изображение замка на папке рядом с
чертежом в дереве, а также значок в виде замка в строке состояния.

Правая панель окна "Диспетчер стилей"

Отображаемая в правой панели информация зависит от того, что выбрано на виде
древа в левой панели. Например, когда древо отсортировано по чертежам, и выбрана
категория стиля, на правой панели выводится список типов стилей данной категории.
Если выбран тип стилей, на правой панели выводится список стилей данного типа.
Если выбран отдельный стиль, на правой панели отображается набор вкладок, на
которых можно редактировать свойства стиля и осуществлять предварительный
просмотр отображения объекта с этим стилем. Если древо отсортировано по стилям,
можно выбрать тип стилей и просматривать распределение стилей данного типа по
всем чертежам и шаблонам, открытым в Диспетчере стилей.

Строка меню и панель инструментов окна "Диспетчер стилей"

В верхней части окна "Диспетчер стилей" содержится строка меню и панель
инструментов для быстрого доступа к командам меню. Если задержать курсор на
значке панели инструментов на несколько секунд, появится подсказка к
соответствующей команде.

Строка состояния

Строка состояния в нижней части окна "Диспетчер стилей" показывает, как
отсортированы стили в древе (по чертежам или по стилям), имя чертежа, а также
выбранный тип стилей и стиль.

Сортировка стилей в Диспетчере стилей

Данная процедура применяется для изменения способа сортировки стилей в
Диспетчере стилей. По умолчанию имена открытых чертежей и шаблонов
отображаются в виде древа на левой панели. Когда чертеж разворачивается в виде
иерархической структуры, отдельные стили чертежа группируются по трем
категориям: "Архитектура", "Объекты документации" и "Универсальные объекты".
При разворачивании категории отдельные стили выстраиваются в список в
алфавитном порядке по типам стилей.

Сортировка стилей в Диспетчере стилей | 935

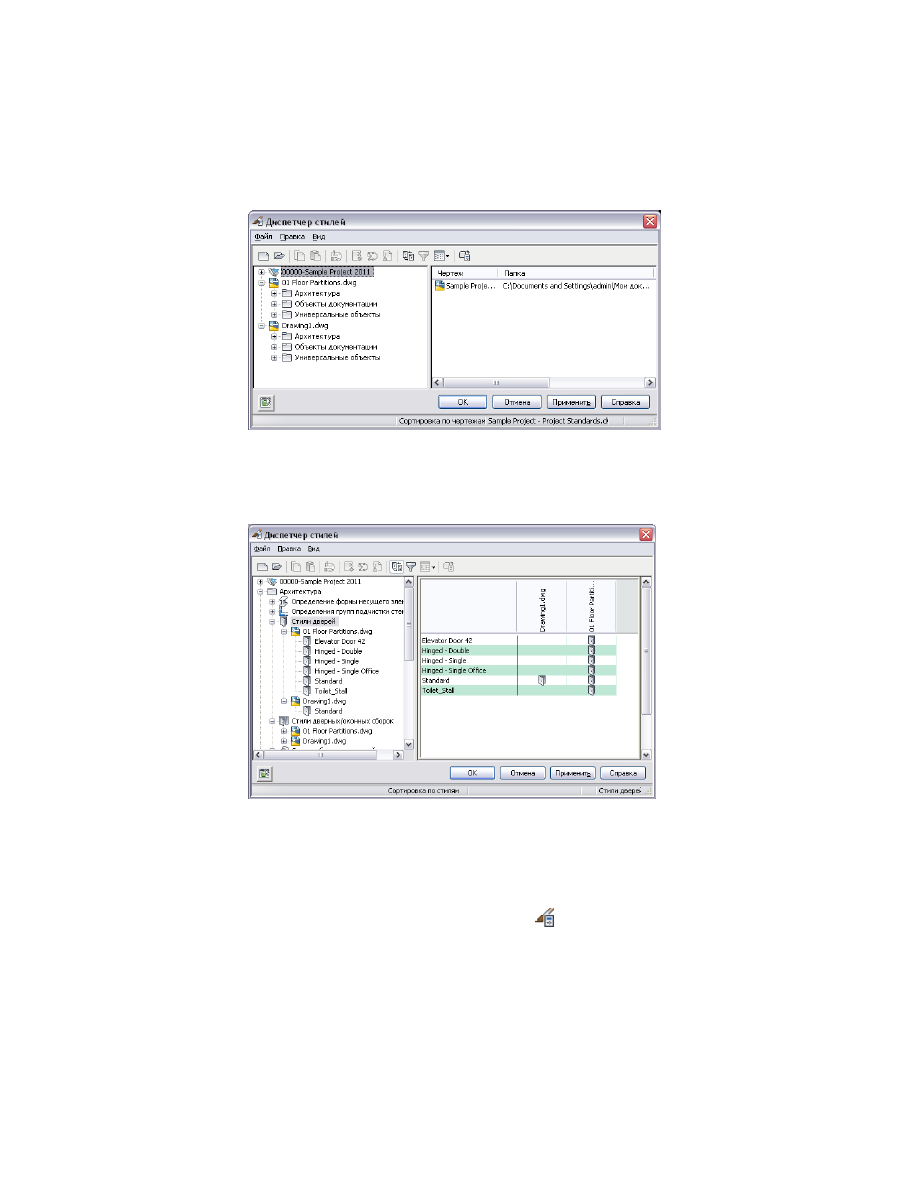

Стили отсортированы по чертежам

Чтобы увидеть доступные в каждом чертеже стили, принадлежащие к отдельному
типу стилей, например стили дверей, можно выполнить сортировку по стилям. Тогда
стили группируются по категориям, выстраиваются по типам и затем по чертежам.

Стили, отсортированные по типу стилей

В строке состояния в нижней части окна "Диспетчер стилей" указывается,
отсортированы стили по чертежам или по типам стилей.

Для переключения способа сортировки стилей в Диспетчере стилей

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

936 | Глава 12 Диспетчер стилей

По умолчанию стили сортируются по чертежам.

Чтобы отсортировать стили по типу стилей, на панели инструментов

Диспетчера стилей нажмите

Или в строке меню Диспетчера стилей щелкните на меню
"Вид"

➤

"Организовать"

➤

"По стилю".

Если требуется просмотреть стили, имеющиеся в чертеже, разверните
категорию, тип стилей, а затем чертеж.

Для возврата к сортировке по чертежам снова нажмите

Создание стиля в Диспетчере стилей

При необходимости создать новый стиль или определение для отдельного типа
объектов можно начать со свойств стиля, заданного для этого типа объектов по
умолчанию, или скопировать существующий стиль, большинство свойств которого
совпадают с требуемыми. В любом случае, затем можно изменить свойства стиля,
задав необходимые параметры объекта.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стилей отображается вместе со всеми открытыми чертежами,
перечисленными в древе, и с текущим развернутым чертежом.

Разверните категорию объекта (архитектурный, объект документации
или многоцелевой) и тип объекта, для которого требуется создать стиль.

Выберите способ:

то...

Если требуется...

щелкните правой кнопкой на типе
стилей и выберите "Создать".

создать стиль со стандартными
свойствами,

разверните тип стилей; в контекст-
ном меню стиля, который требуется

создать стиль на основании суще-
ствующего стиля,

скопировать, выберите "Копиро-
вать" Щелкните правой кнопкой и
выберите "Вставить".

На вкладке "Главная" введите имя и описание для нового стиля.

Создание стиля в Диспетчере стилей | 937

При необходимости просмотра и редактирования свойств открывайте
другие вкладки.

Подробная информация о задании свойств стиля для отдельного объекта
содержится в разделах справки, соответствующих типу этого объекта.

По завершении задания свойств стиля нажмите кнопку "ОК".

Новый стиль появится в списке, если снова открыть Диспетчер стилей,
пока чертеж открыт, но он не будет сохранен, пока не будет сохранен
чертеж.

После создания стиля можно перетащить этот стиль из Диспетчера стилей в
инструментальную палитру, чтобы создать инструмент. Более подробные сведения
см. в разделе

Создание инструмента из стиля

на стр. 939.

Создание стиля по объекту

Данная процедура применяется для создания нового стиля объекта путем
копирования и редактирования текущего стиля. Этот способ позволяет изменить
свойства стиля для выбранного объекта, но не затрагивать другие объекты с таким
же стилем. По желанию новый стиль можно применить к другим объектам. Эта
функция экономит время, если требуется создать много стилей или если нужно
создать шаблоны или чертежи стилей.

В области чертежа выберите объект того стиля, который необходимо
скопировать.

Щелкните вкладку <Объект>

➤

панель "Общие"

➤

"Копировать стиль"

На вкладке "Общие" диалогового окна "Свойства стиля <типа объектов>"
введите имя нового стиля или оставьте имя, созданное по умолчанию
на основе имени исходного стиля путем добавления к нему следующего
по порядку номера в скобках.

Внесите необходимые изменения в другие свойства нового стиля.

Более подробную информацию об изменении свойств стиля объекта
см. в соответствующем разделе "Справки". Например, подробнее о
стилях стен см. раздел

Стили стен

на стр. 1399.

Нажмите "OK".

Объекту назначается новый стиль. В Диспетчере стилей можно
обратиться к новому стилю соответствующего типа стиля объекта.

938 | Глава 12 Диспетчер стилей

Создание инструмента из стиля

Эта процедура используется для создания инструмента из стиля. Создавать
инструменты можно из следующих стилей и описаний: AD-полигон, навесная стена,
стеновой блок, дверь, дверная/оконная сборка, маскирующий блок, формообразующие
элементы, многовидовой блок, перила, скат крыши, спецификация, перекрытие,
помещение, лестница, несущий элемент, стена, окно, шаблон зоны и зона.

Создавать инструменты объектов можно путем перетаскивания стиля из окна
"Диспетчер стилей" в инструментальную палитру. При перетаскивании стиля в
инструментальную палитру создается ссылка, связывающая инструмент и стиль.
Ссылка может располагаться в текущем чертеже, в другом чертеже или иметь
удаленное местоположение. При редактировании стиля в Диспетчере стилей
инструмент автоматически использует обновленный стиль.

Если существующий инструмент имеет ссылку на стиль из другого чертежа, этот
стиль не добавляется в текущий чертеж до тех пор, пока в чертеж не будет добавлен
объект с этим стилем. Расположение ссылки используется только при условии, что
текущий чертеж сохранен.

Подробная информация о создании и настройке инструментов содержится в разделе

Инструменты

на стр. 100 .

Откройте инструментальную палитру, в которой необходимо создать
инструмент.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Определите стиль, который необходимо скопировать, и перетащите
его в инструментальную палитру.

Стандартным именем инструмента является имя базового стиля.

Определяющее новый инструмент изображение использует направление
проецирования, примененное в палитре свойств для выбранного типа
объекта.

Нажмите "OK".

Переименование стиля

Данная процедура применяется для изменения имени стиля в открытом чертеже.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Создание инструмента из стиля | 939

В дереве Диспетчера стилей щелкните правой кнопкой на стиле,
который необходимо переименовать, и выберите "Переименовать".

На вкладке "Главная" введите новое имя стиля.

Нажмите "OK".

Новое имя появится в списке, если снова открыть Диспетчер стилей,
пока чертеж открыт, но оно не будет сохранено, пока не будет сохранен
чертеж.

Копирование стилей между чертежами

Эта процедура используется для копирования стилей или определений из текущего
чертежа в другой чертеж. Можно копировать стили и определения и обмениваться
ими между существующими чертежами. Кроме того, можно копировать их из
существующего чертежа в новый.

Если какой-либо стиль основан на других стилях, то эти стили также копируются в
другой чертеж. Например, при копировании стиля стены в новый чертеж,
используемый для стиля стены стиль торца также копируется в новый чертеж.

ПРИМЕЧАНИЕ

Кроме того, стили и типы стилей можно перетаскивать между

чертежами.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Если в списке отсутствует чертеж, в который требуется скопировать
стиль, откройте его или создайте новый чертеж:

то...

Если требуется...

в Диспетчере стилей щелкните

"Файл"

➤

"Открыть чертеж", выбе-

скопировать стиль в чертеж, не от-
крытый в Диспетчере стилей,

рите нужный чертеж и нажмите
"Открыть".

в Диспетчере стилей щелкните

"Файл"

➤

"Новый чертеж", введите

скопировать стиль в новый чертеж,

имя нового чертежа и нажмите "Со-
хранить".

940 | Глава 12 Диспетчер стилей

Разверните категорию и разверните тип стиля.

Выберите стили или описания, которые необходимо скопировать.

то...

Если требуется...

щелкните правой кнопкой на стиле
или описании и выберите "Копиро-
вать".

скопировать отдельный стиль или
описание,

щелкните правой кнопкой на типе
стиля или описания и выберите

скопировать все стили или описа-
ния выбранного типа, например все
стили стен,

"Копировать". Если стили отсортиро-
ваны по типам, щелкните правой
кнопкой на имени чертежа под ти-
пом выбранного стиля или описа-
ния и нажмите "Копировать".

Щелкните правой кнопкой на чертеже, в который требуется скопировать
данный стиль (стили), и выберите "Вставить".

Выбранные стили или описания вставляются в выбранный чертеж.
Если в чертеже уже содержится стиль с таким же именем, то
совпадающее имя появится в диалоговом окне "Импорт/Экспорт -
обнаружены совпадающие имена".

Если будет выведено подобное замечание, следует выполнить
переименование совпадающих имен стилей.

то...

Если требуется...

выберите "Оставить существующий"
и нажмите "ОК".

в Диспетчере стилей предотвратить
замену существующего стиля новым
стилем с таким же именем,

выберите "Перезаписать существу-
ющий" и нажмите "ОК".

заменить существующий стиль но-
вым,

выберите "Переименовать и сделать
уникальным" и нажмите "ОК". Дис-

сохранить существующий стиль и
добавить новый стиль под другим
именем,

петчер стилей к имени нового стиля
добавляет номер. Чтобы изменить
имя стиля, следует щелкнуть правой
кнопкой на стиле и выбрать "Пере-
именовать".

Копирование стилей между чертежами | 941

Нажмите "OK".

Посылка стилей другим пользователям

Эта процедура используется для отправки стилей или описаний по электронной
почте другим пользователям AutoCAD Architecture. Программа создает новый чертеж,
который содержит только информацию о стиле текущего чертежа, и присоединяет
этот чертеж к электронному сообщению. Если в системе нет функции электронной
почты, опция "Переслать" будет недоступна.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните какую-либо категорию.

Выберите стили или описания, которые необходимо переслать.

то...

Если требуется...

нажмите правую кнопку мыши на
стиле или описании и выберите
"Переслать".

переслать отдельный стиль или
описание,

щелкните правой кнопкой на типе
стиля или описания и выберите

переслать все стили или описания
выбранного типа, например все
стили стен,

"Переслать". Если стили отсортиро-
ваны по типам, щелкните правой
кнопкой на имени чертежа под ти-
пом выбранного стиля или описа-
ния и выберите "Переслать".

щелкните правой кнопкой на имени
чертежа и выберите "Переслать".

переслать все стили или описания,
имеющиеся на чертеже (стили могут
быть отсортированы по чертежам),

С помощью программы электронной почты создается новое
электронное письмо с темой "Стили AutoCAD Architecture". Файл
чертежа, содержащий выбранные стили и описания, добавляется в это
письмо в качестве вложенного файла.

Завершите и перешлите письмо с помощью программы электронной
почты.

Нажмите "OK".

942 | Глава 12 Диспетчер стилей

AutoCAD Architecture 2011. Руководство пользователя (глава 11-16) - часть 3
