LADA KALINA 2192, 2194. Схемы электрических соединений (2013 год) - часть 3

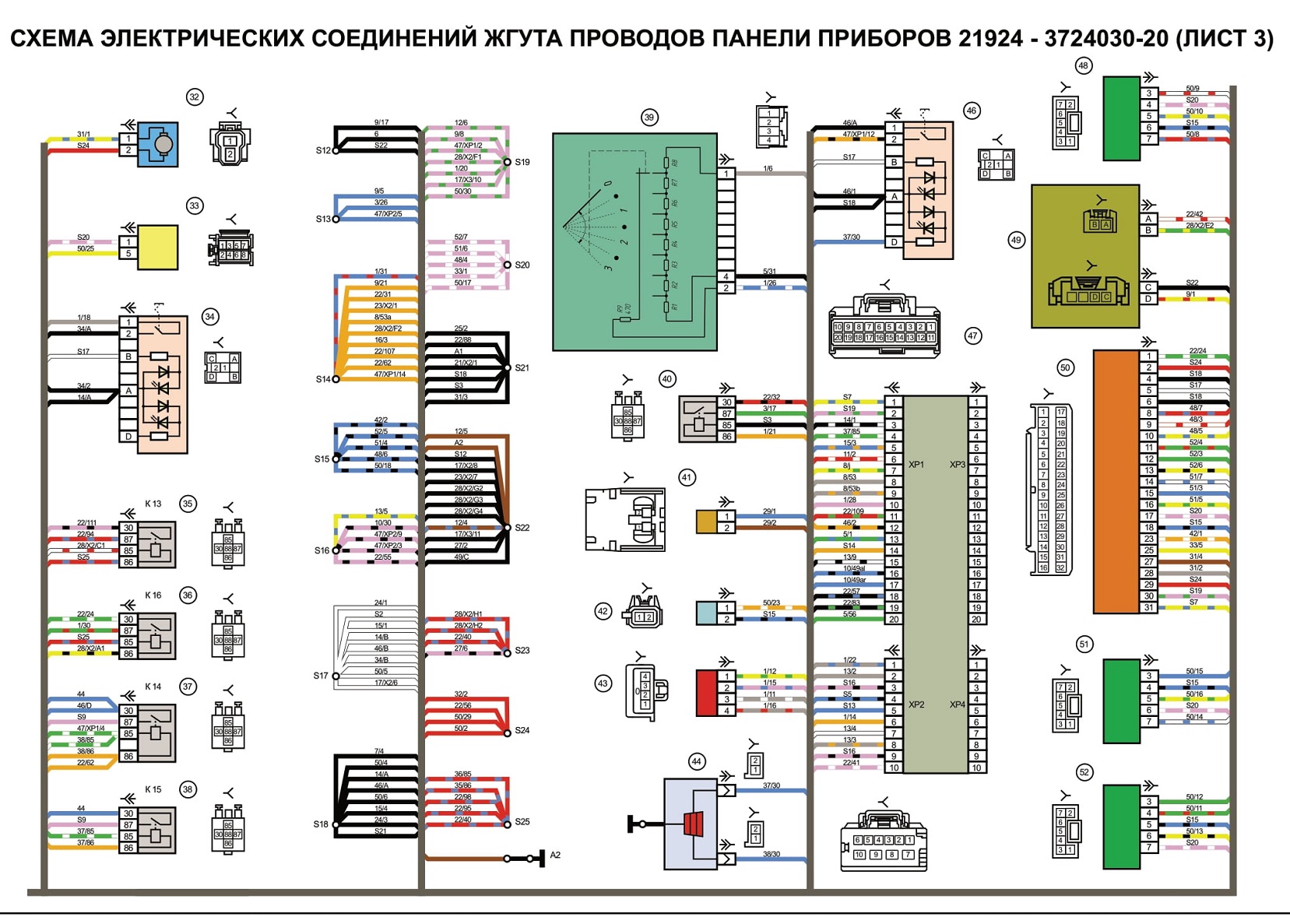

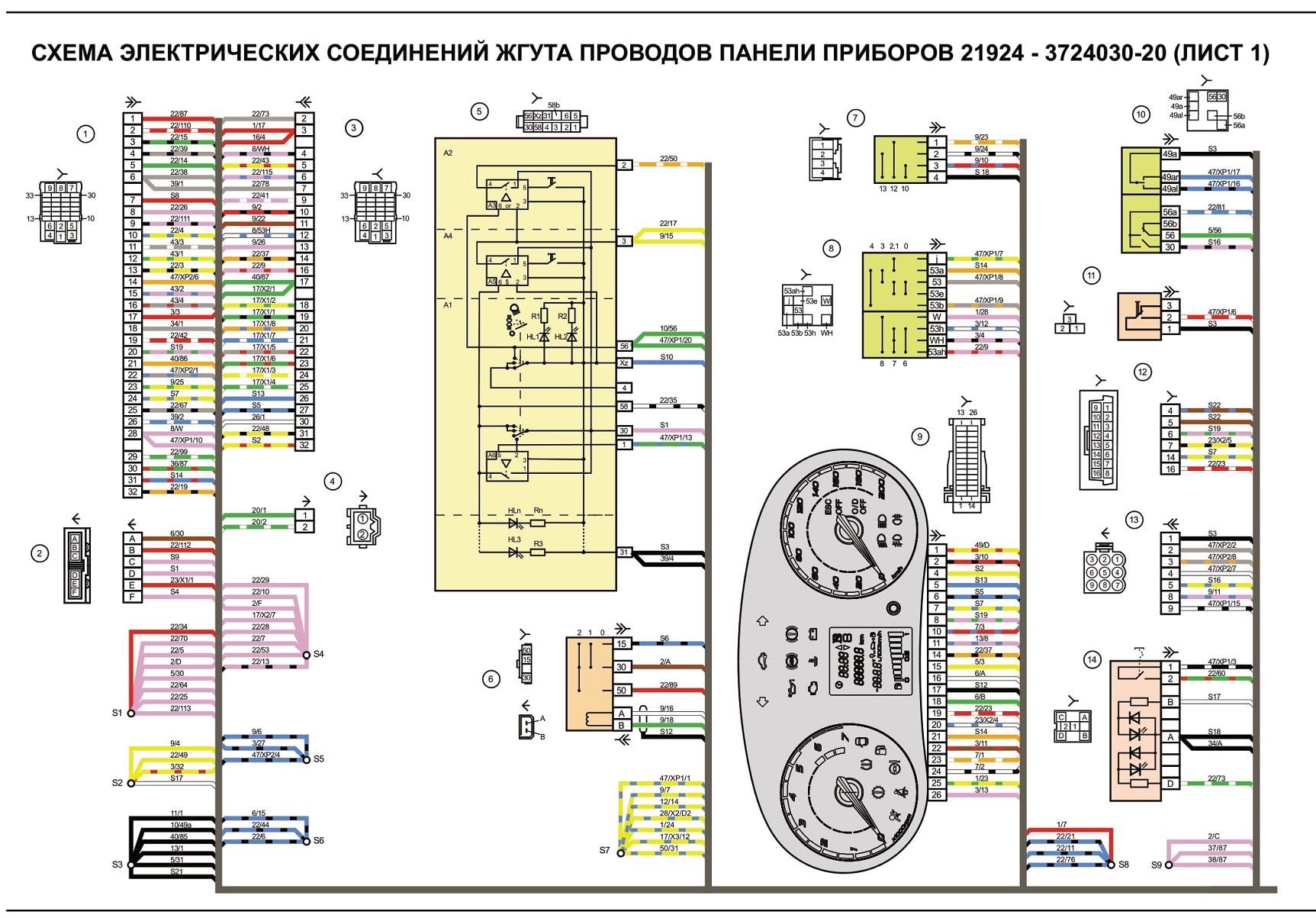

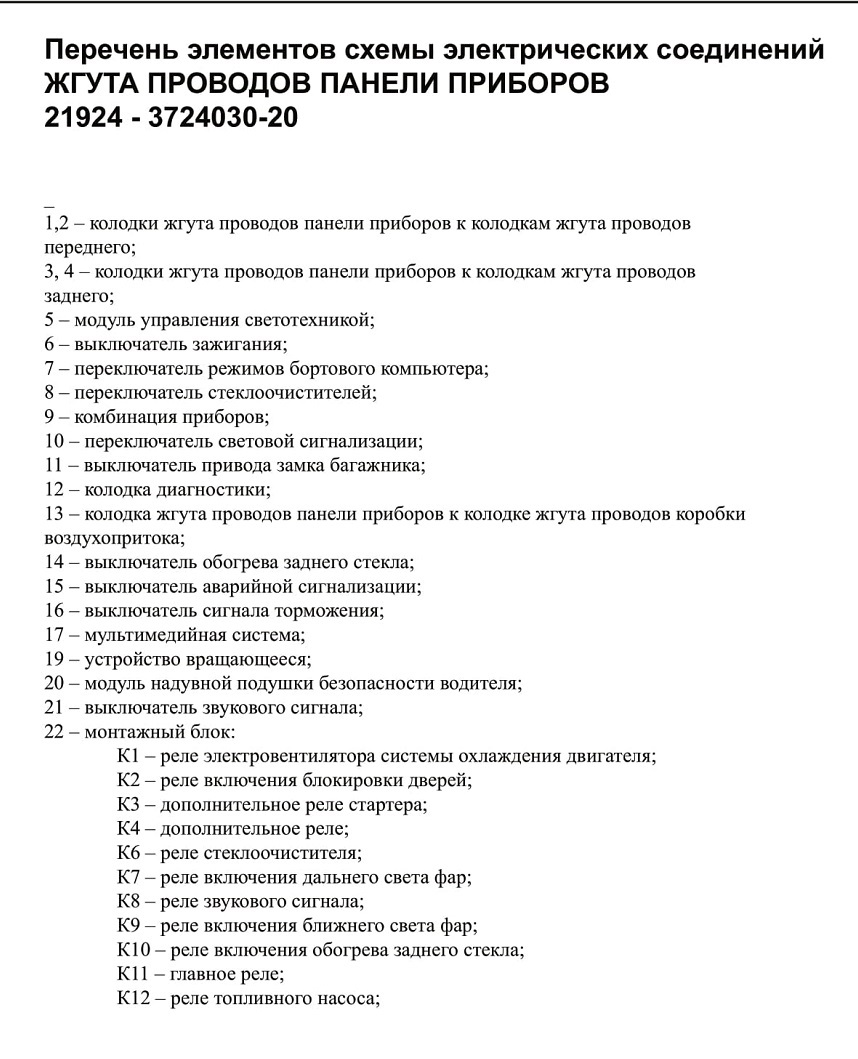

1,2 - колодки жгута проводов панели приборов к колодкам жгута проводов переднего;

3, 4 - колодки жгута проводов панели приборов к колодкам жгута проводов заднего;

5 - модуль управления светотехникой;

6 - выключатель зажигания;

7 - переключатель режимов бортового компьютера;

8 - переключатель стеклоочистителей;

9 - комбинация приборов;

10 - переключатель световой сигнализации;

11 - выключатель привода замка багажника;

12 - колодка диагностики;

13 - колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;

14 - выключатель обогрева заднего стекла;

15 - выключатель аварийной сигнализации;

16 - выключатель сигнала торможения;

17 - мультимедийная система;

19 - устройство вращающееся;

20 - модуль надувной подушки безопасности водителя;

21 - выключатель звукового сигнала;

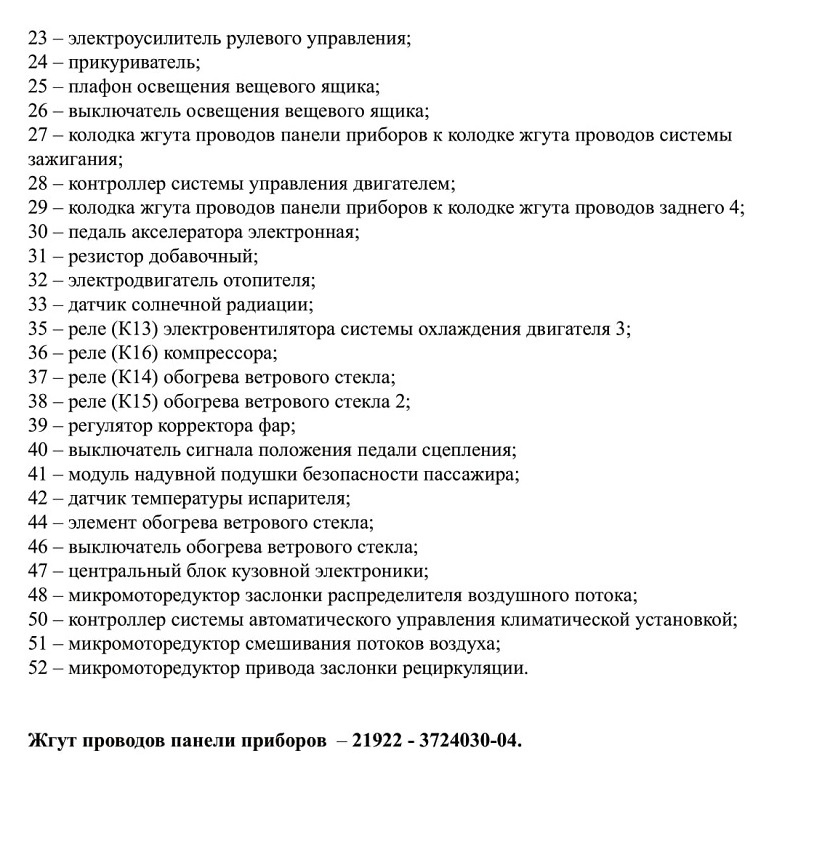

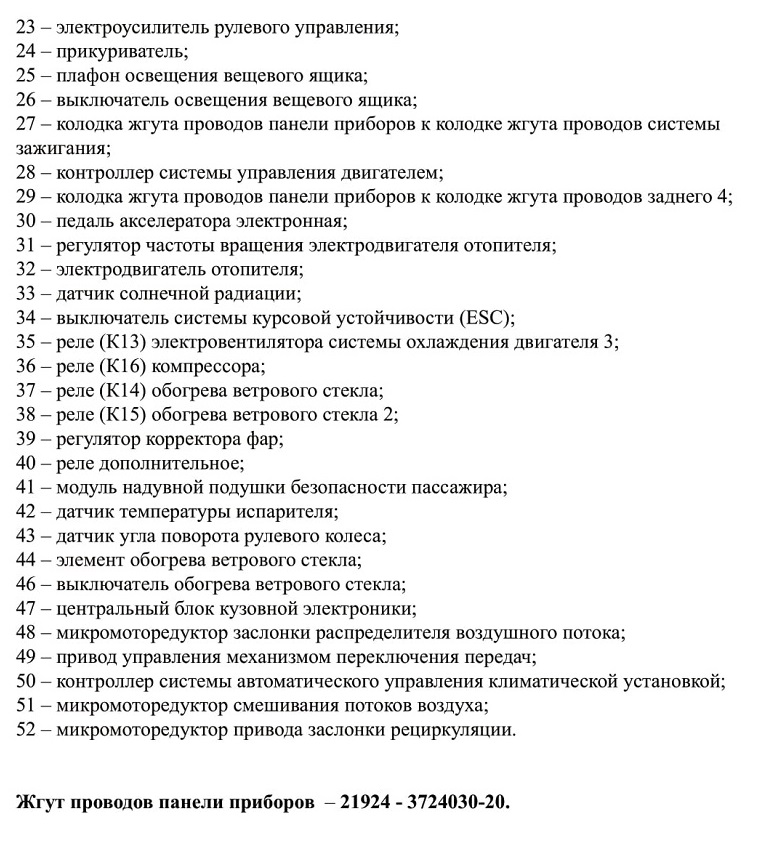

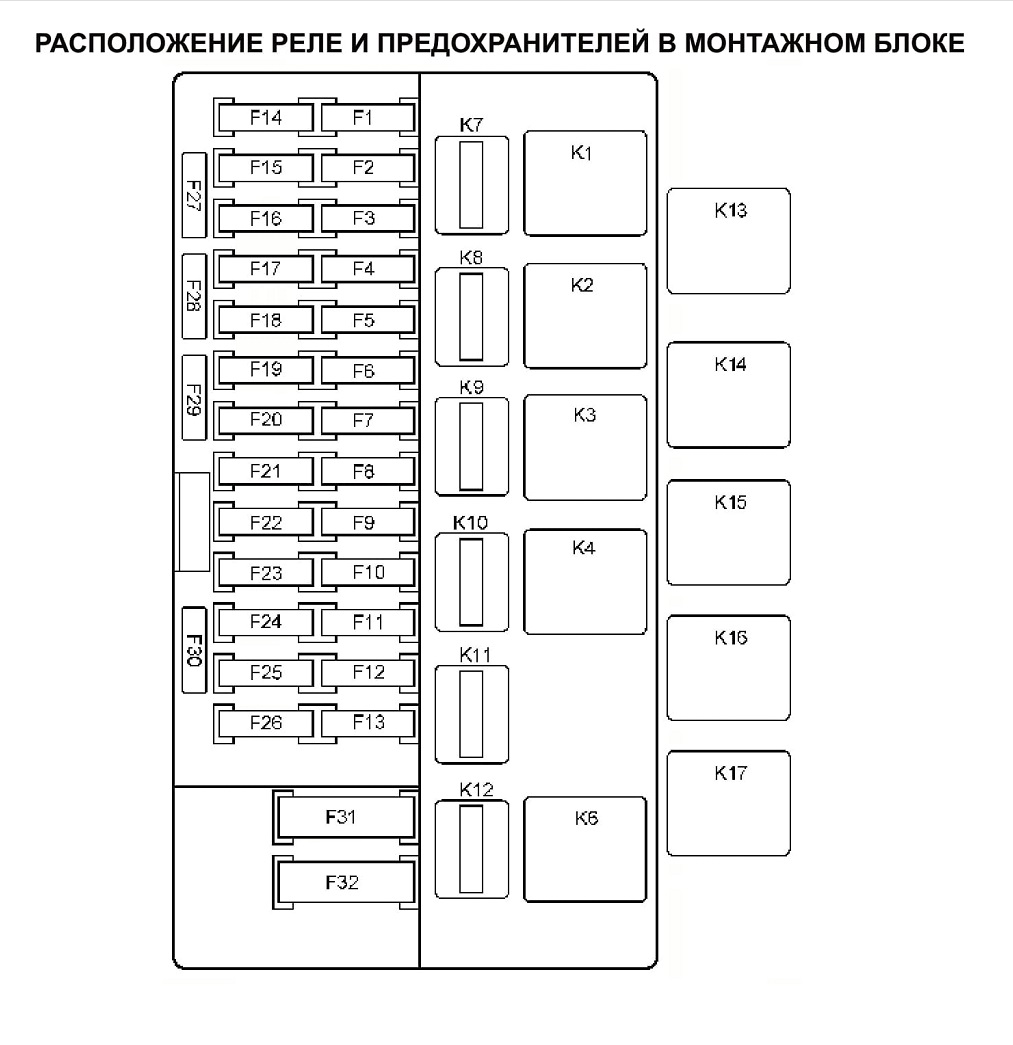

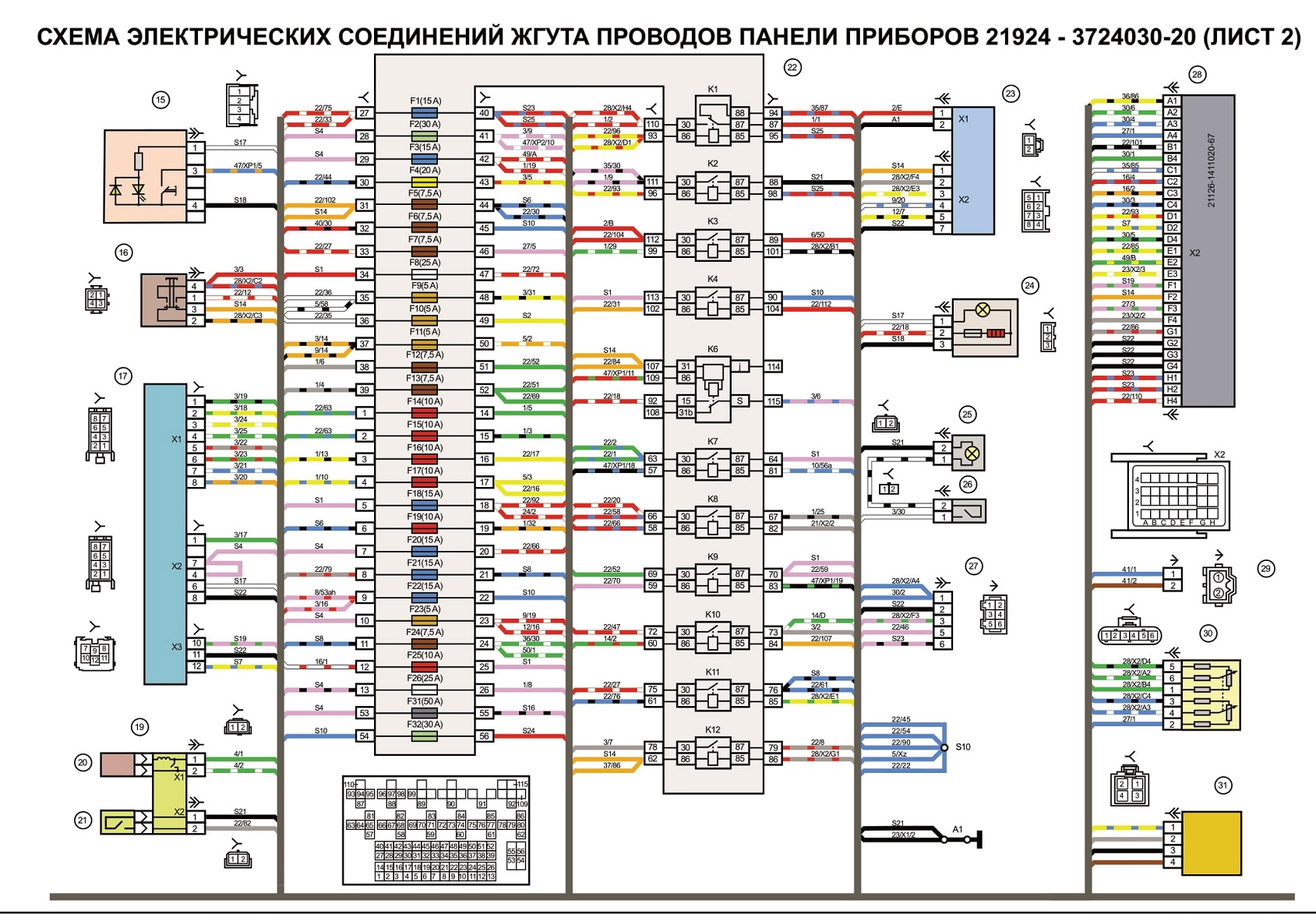

22 - монтажный блок:

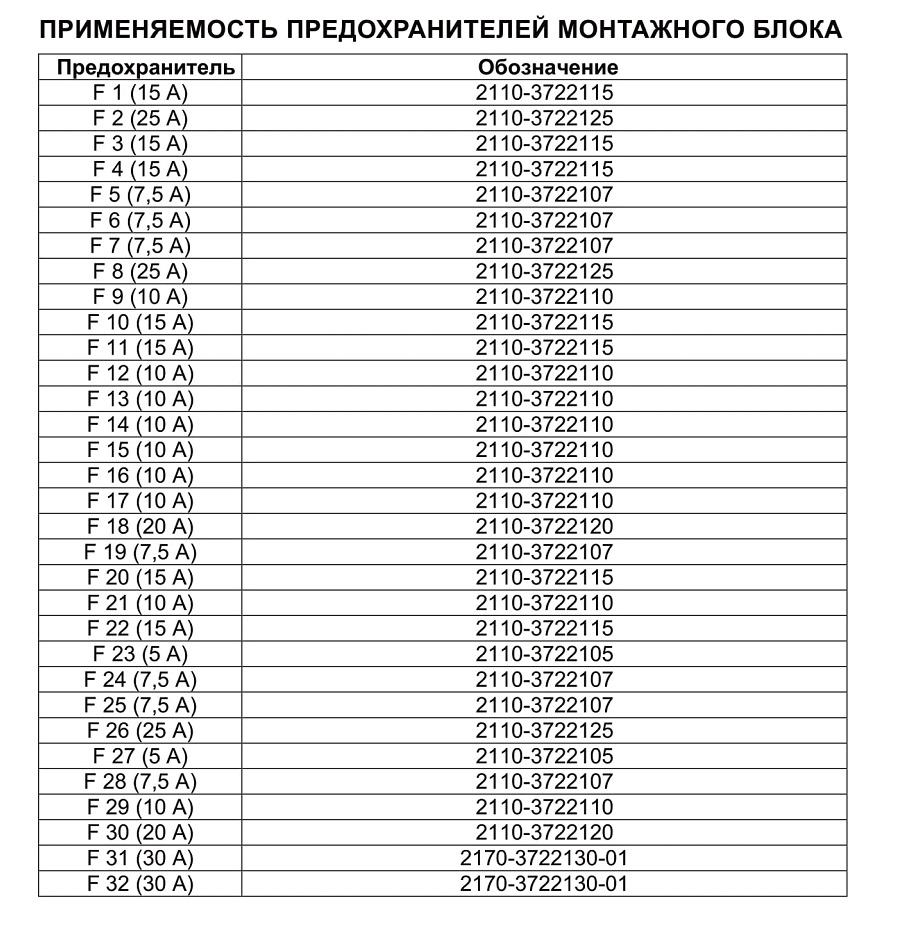

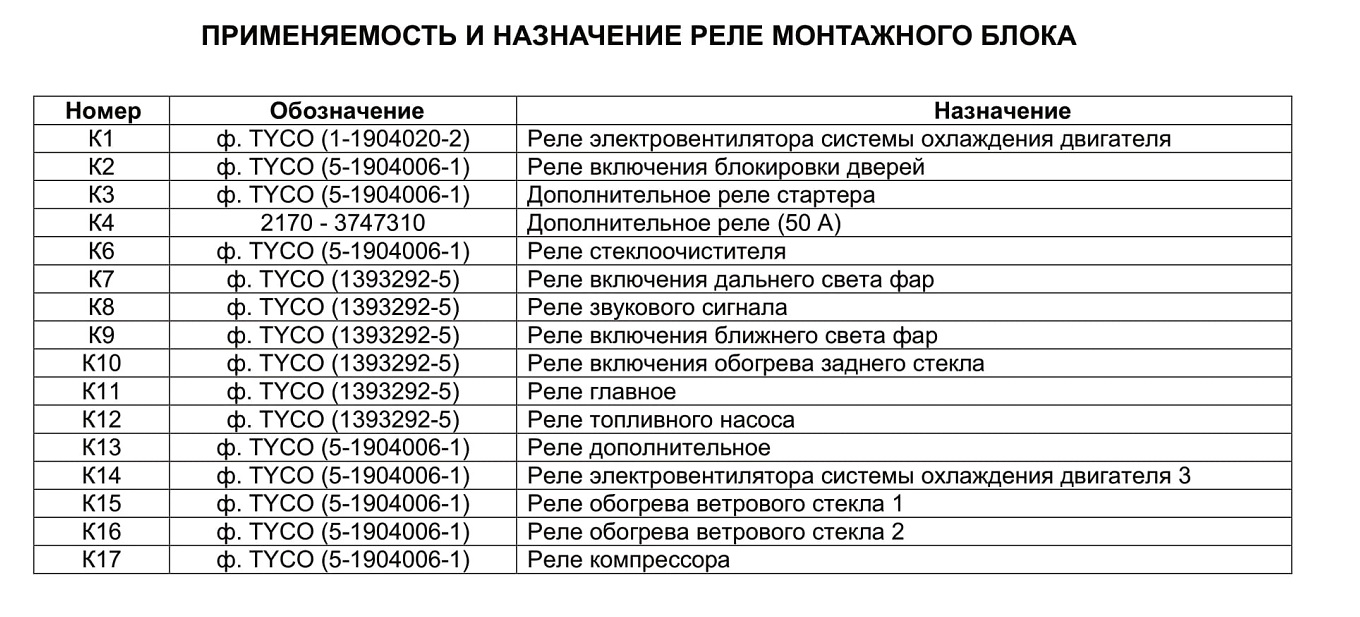

К1 - реле элсктровснтилятора системы охлаждения двигателя;

К2 - реле включения блокировки дверей;

КЗ - дополнительное реле стартера;

К4 - дополнительное реле;

Кб - реле стеклоочистителя;

К7 - реле включения дальнего света фар;

К8 - реле звукового сигнала;

К9 - реле включения ближнего света фар;

К10 - реле включения обогрева заднего стекла;

К11 — главное реле;

К12 - реле топливного насоса;
