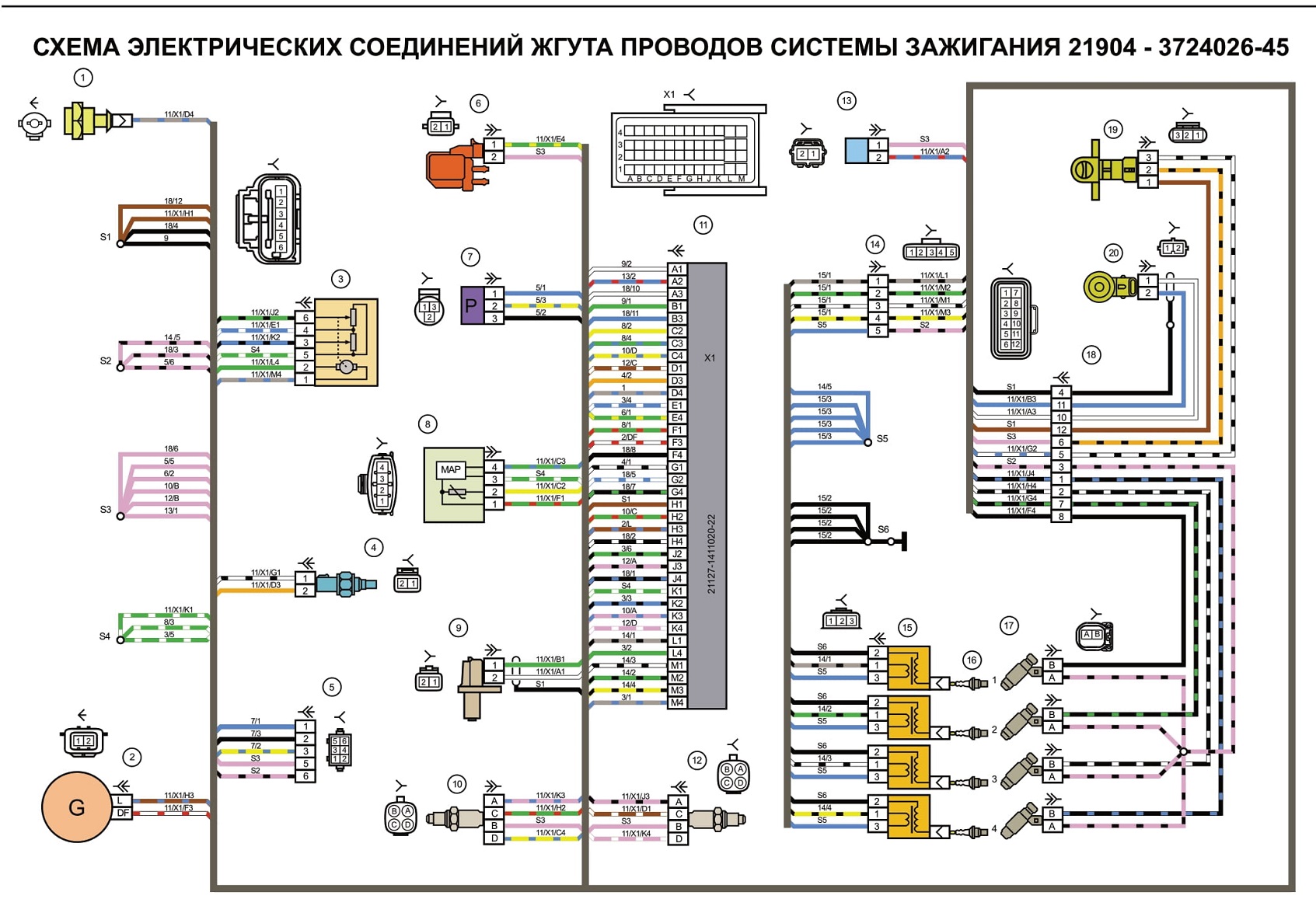

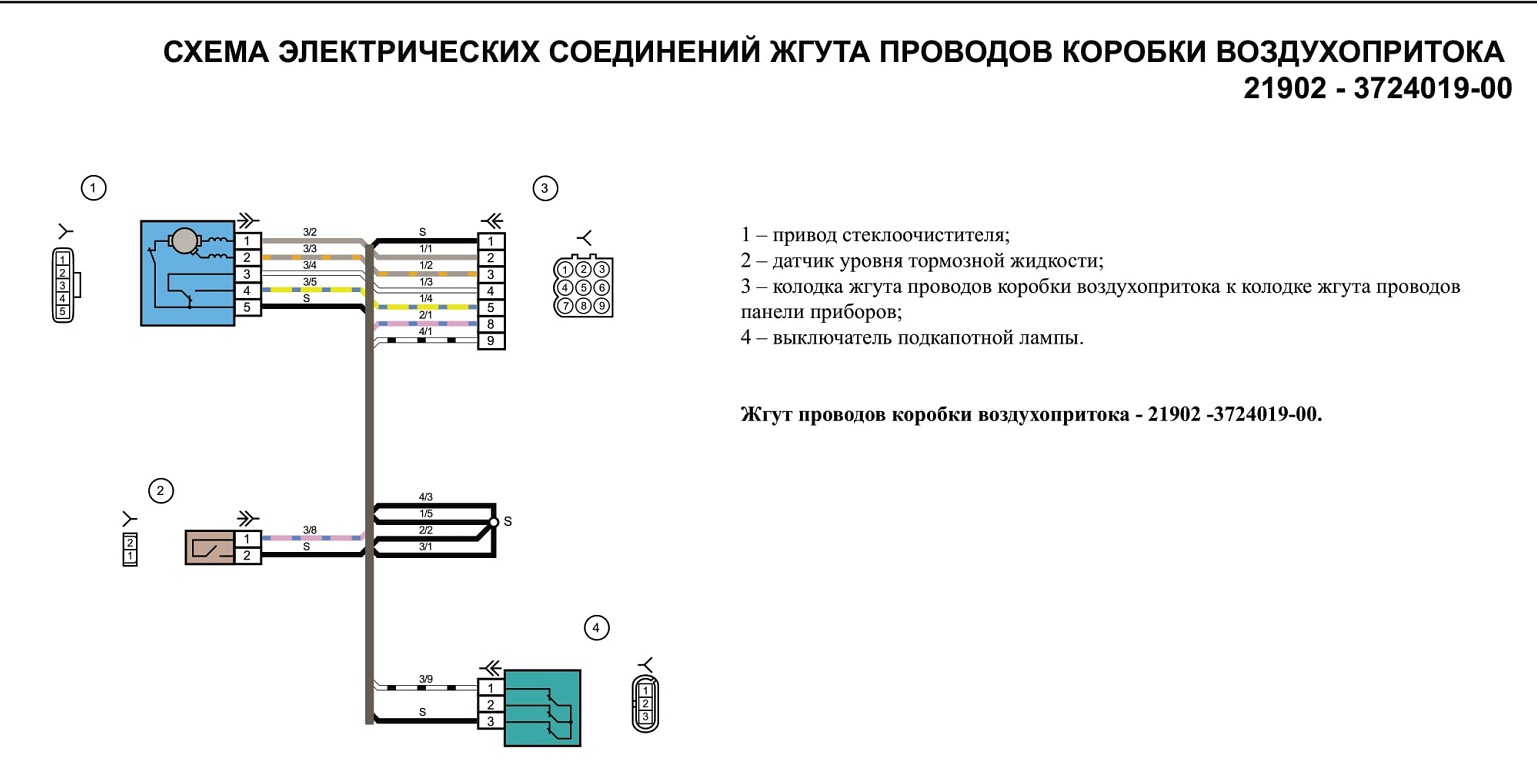

LADA KALINA 2192, 2194. Схемы электрических соединений (2013 год) - часть 2

Перечень элементов схемы электрических соединений ЖГУТА ПРОВОДОВ ЗАДНЕГО 21922 -3724210-02

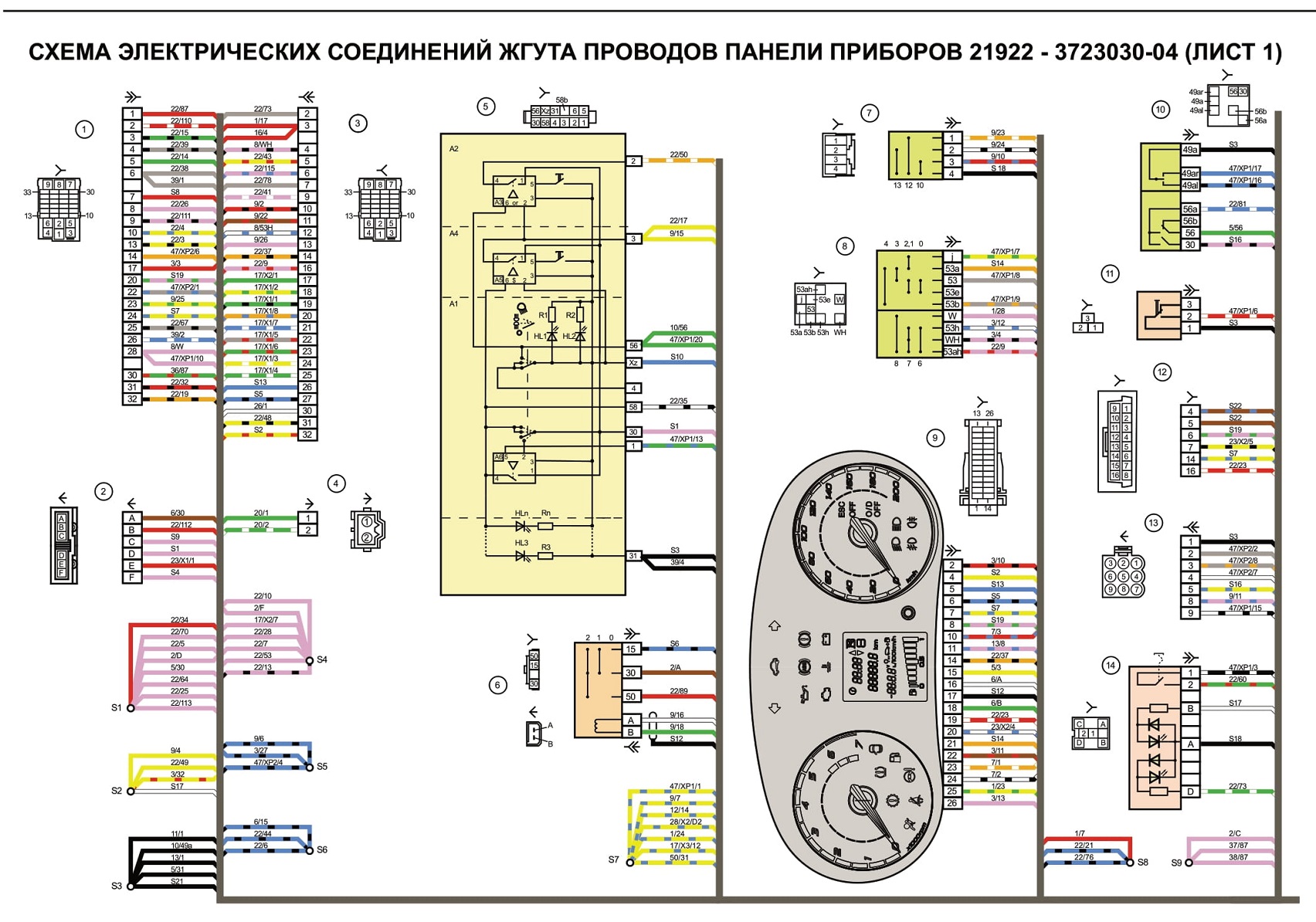

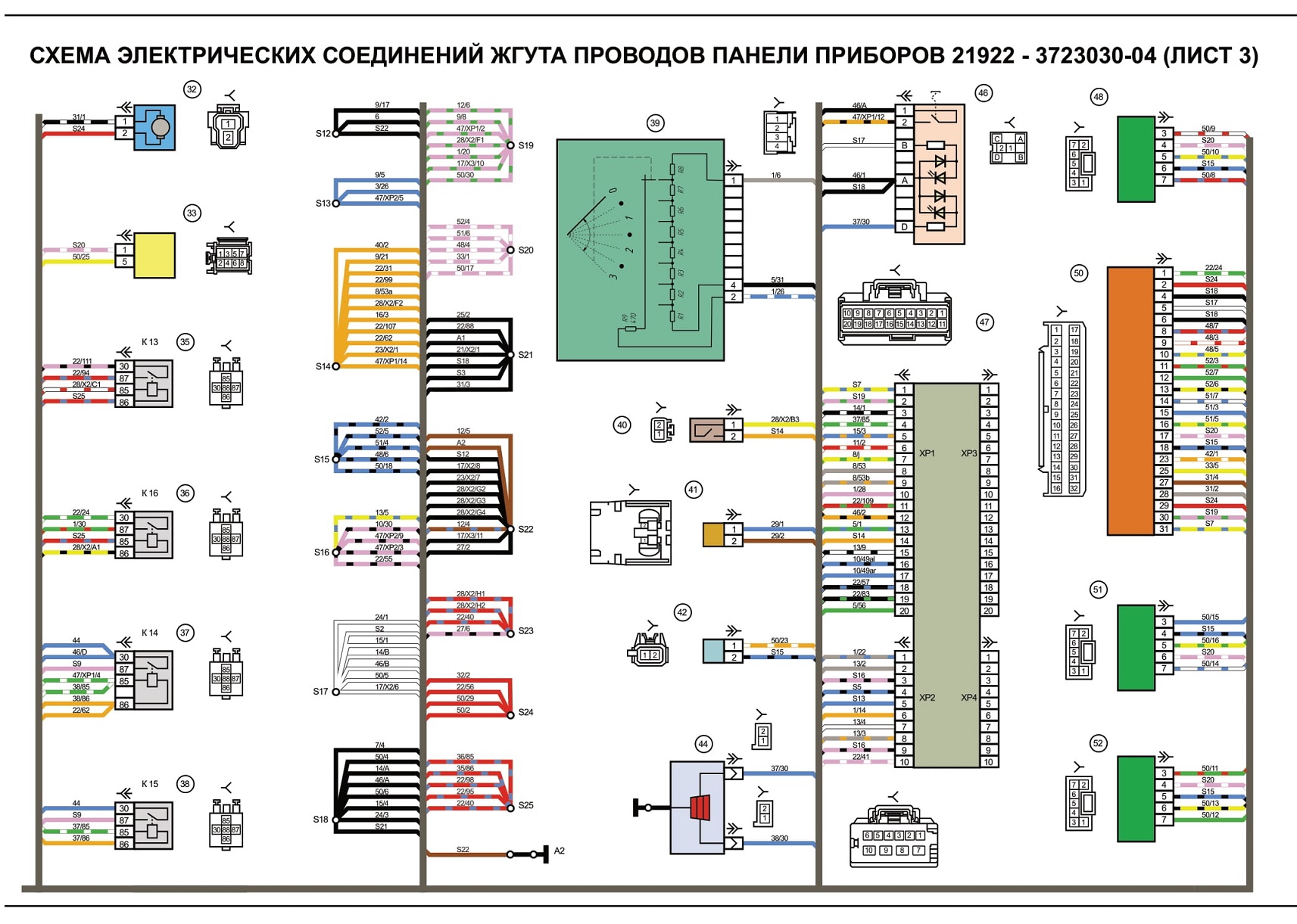

1,2- колодки жгута проводов заднего к колодкам жгута проводов панели приборов;

3 - боковой указатель поворотов правый;

4 - боковой указатель поворотов левый;

5 - датчик ручного тормоза;

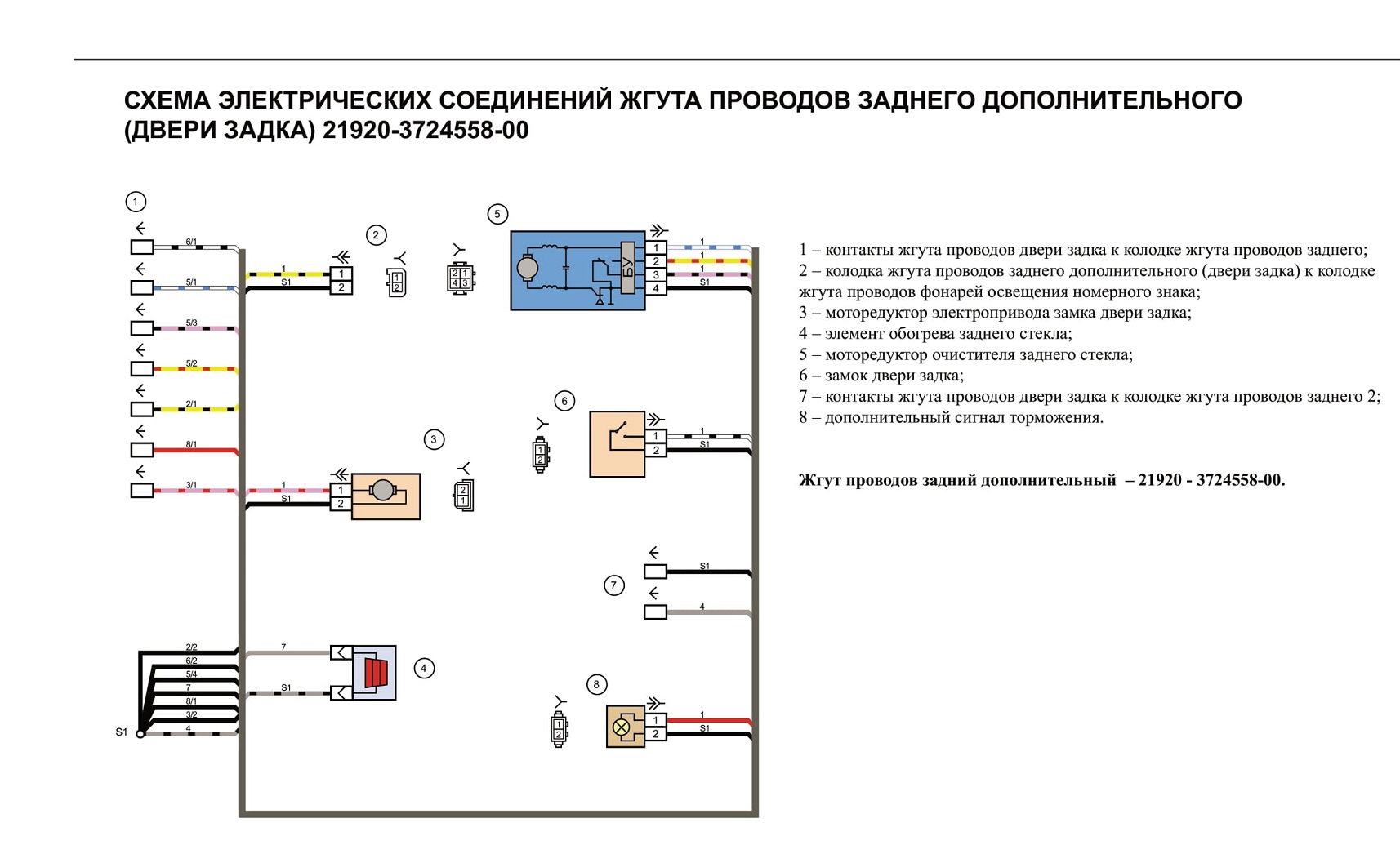

6 - колодка жгута проводов заднего к контактам жгута проводов двери задка;

7 - блок освещения салона;

8 - выключатель в ремне безопасности водителя;

9 - фонарь освещения багажника;

10 - модуль электробензонасоса;

11 - фонарь правый;

12 - колодка жгута проводов заднего к контактам жгута проводов двери задка;

13 - фонарь левый;

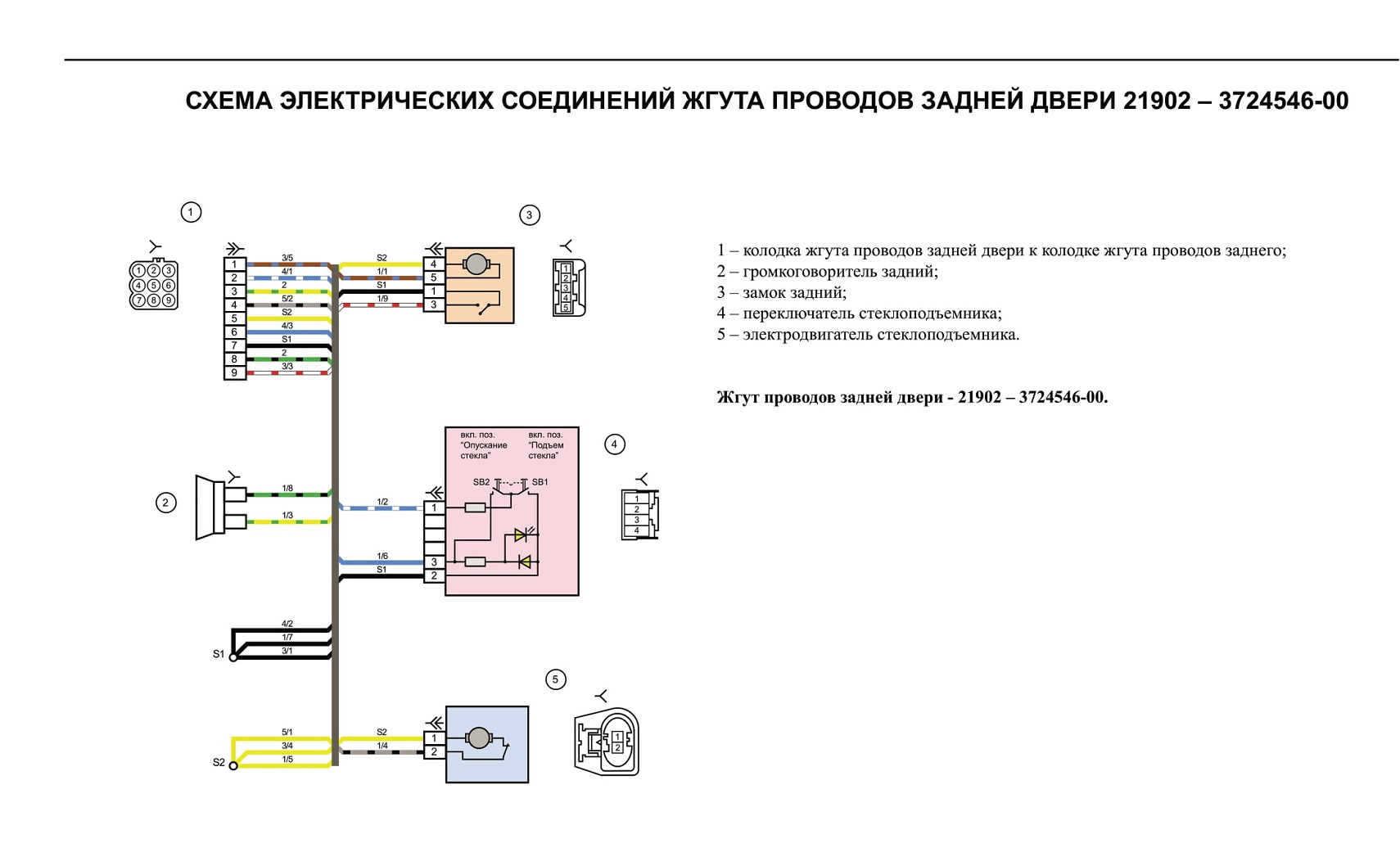

14 - колодка жгута проводов заднего к колодке жгута проводов задней левой двери;

15 - колодка жгута проводов заднего к колодке жгута проводов задней правой двери;

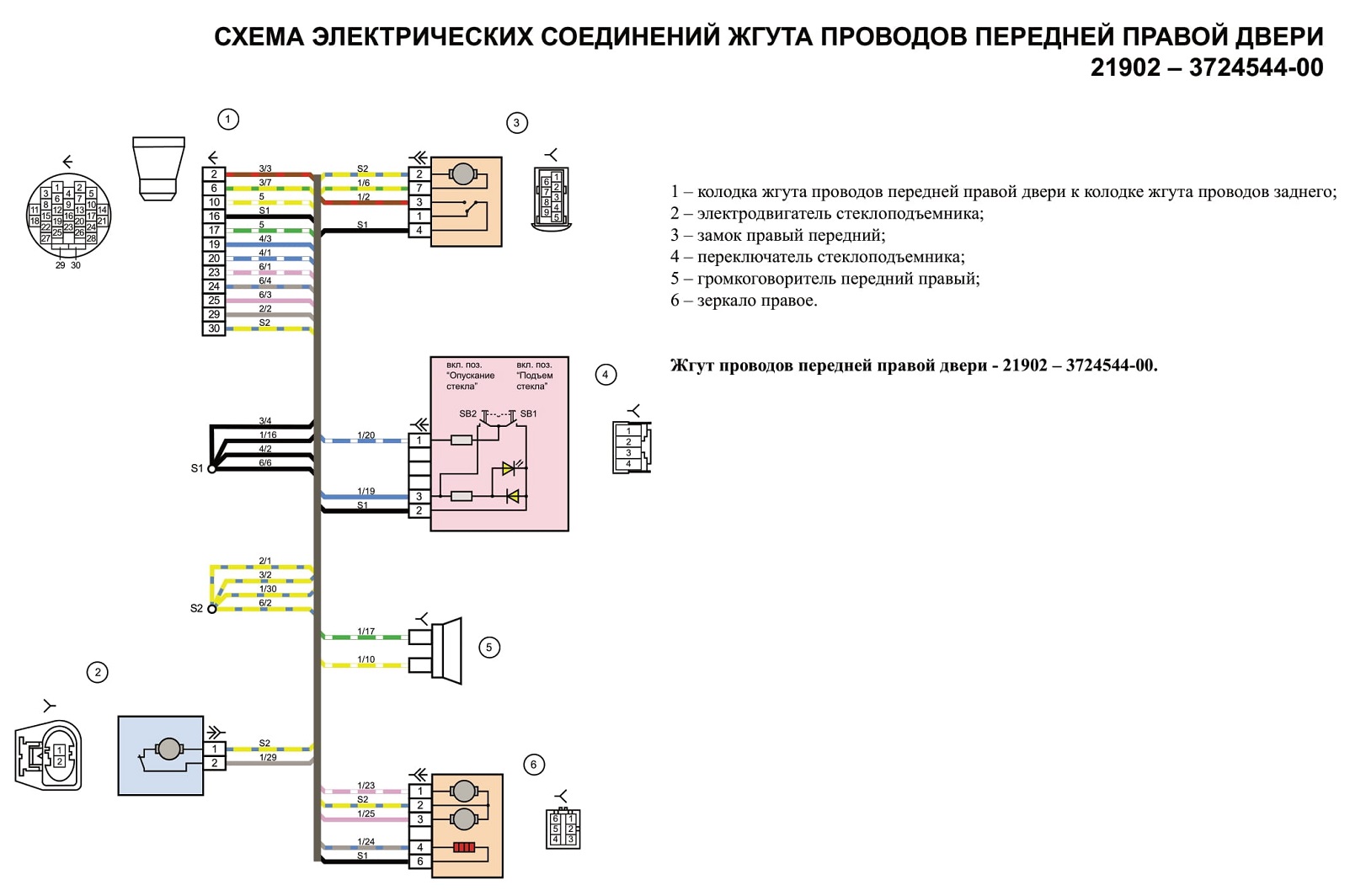

16 - колодка жгута проводов заднего к колодке жгута проводов передней правой двери;

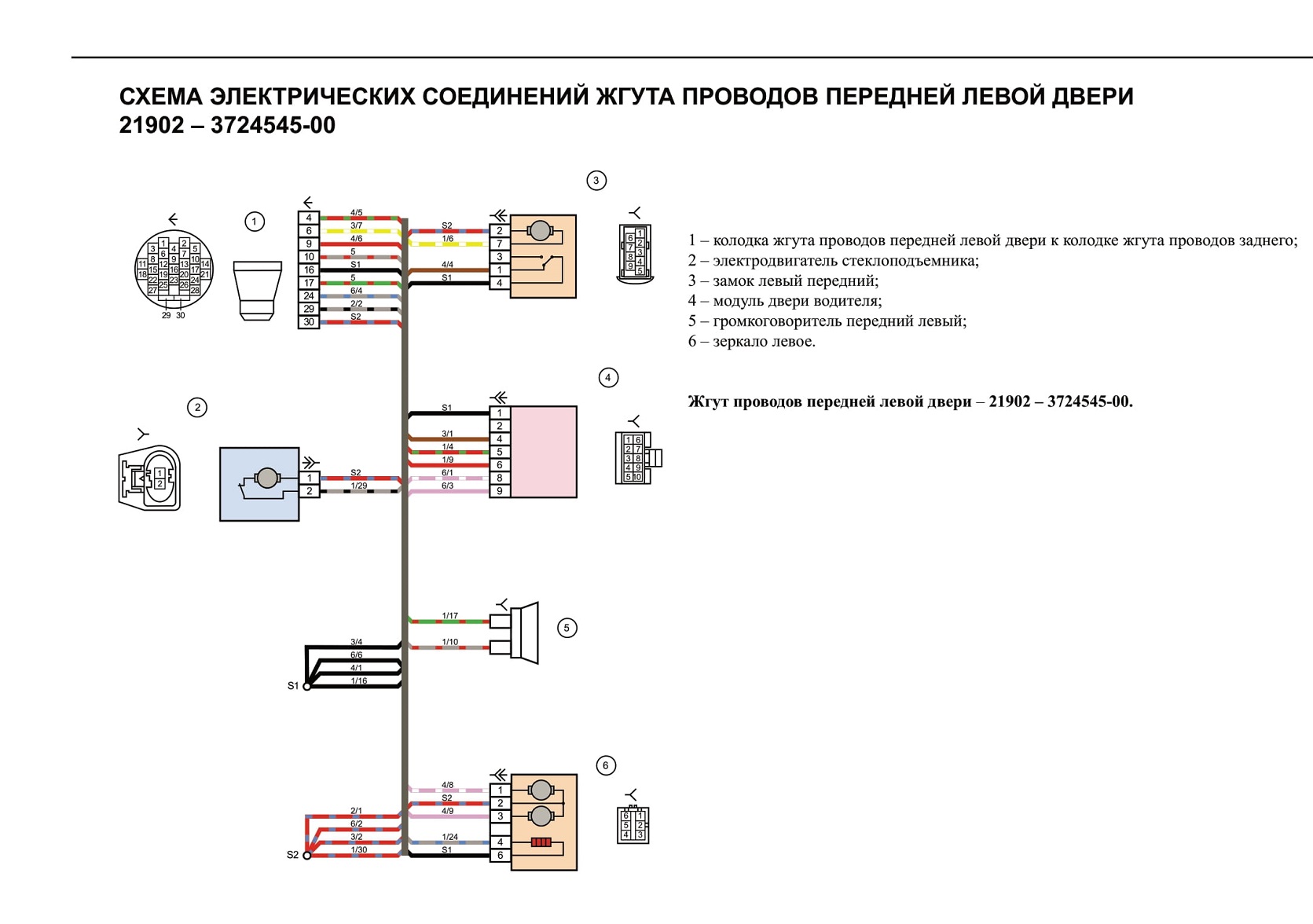

17 - колодка жгута проводов заднего к колодке жгута проводов передней левой двери;

18 - блок управления надувных подушек безопасности;

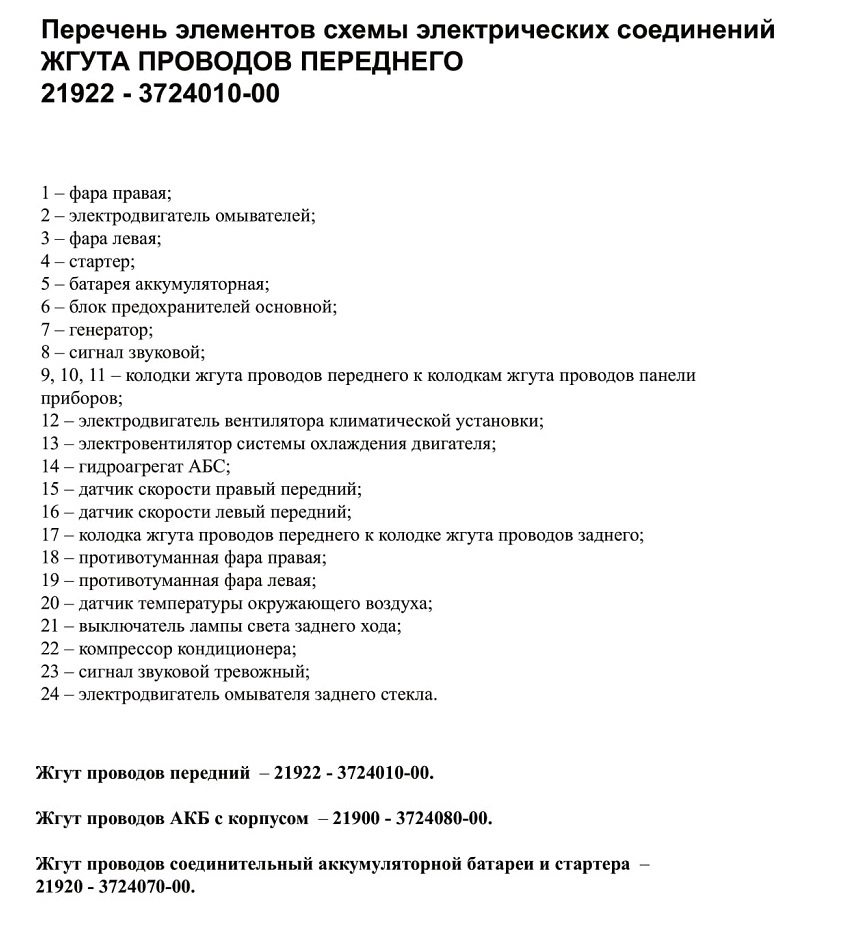

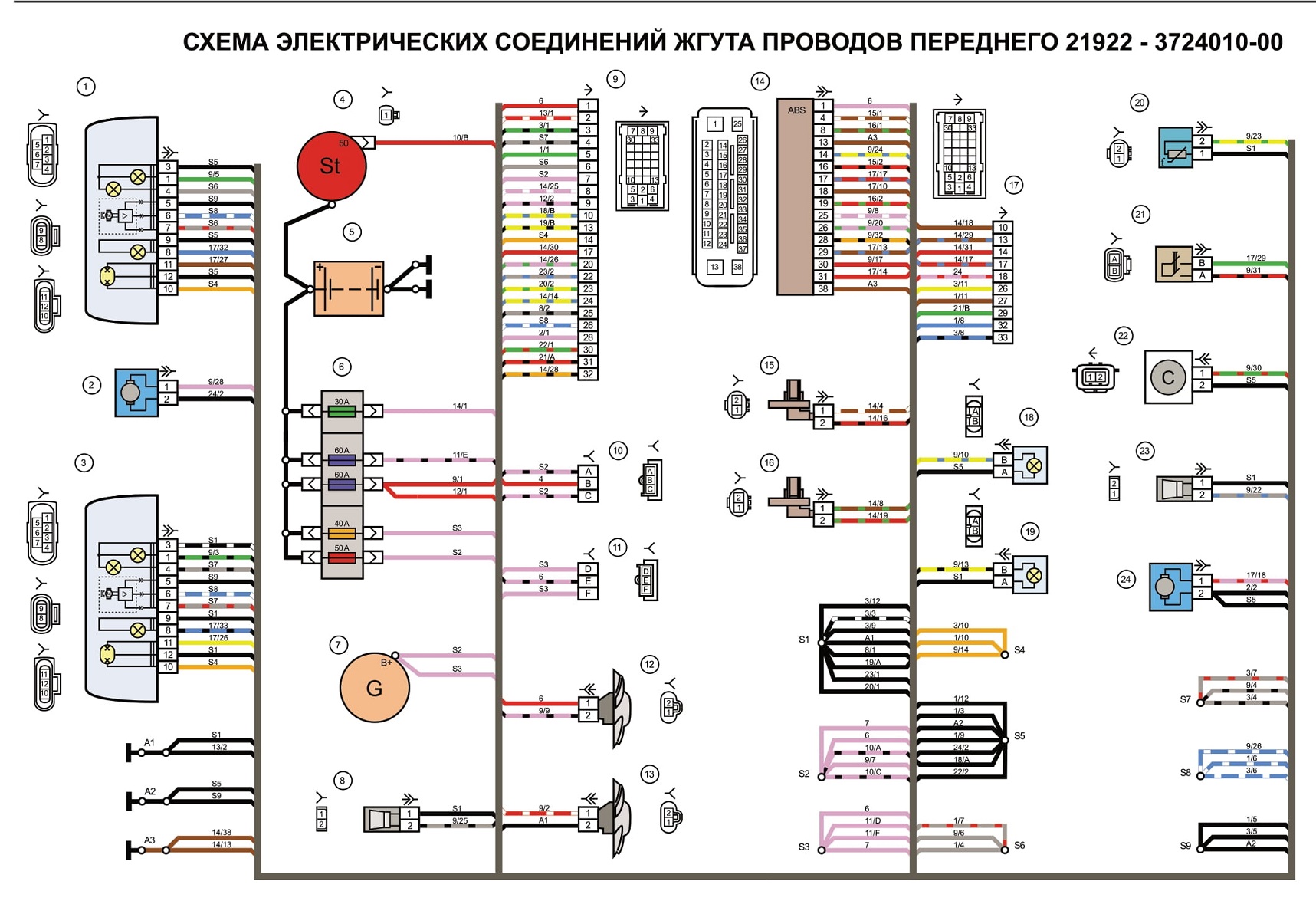

19 - колодка жгута проводов заднего к колодке жгута проводов переднего;

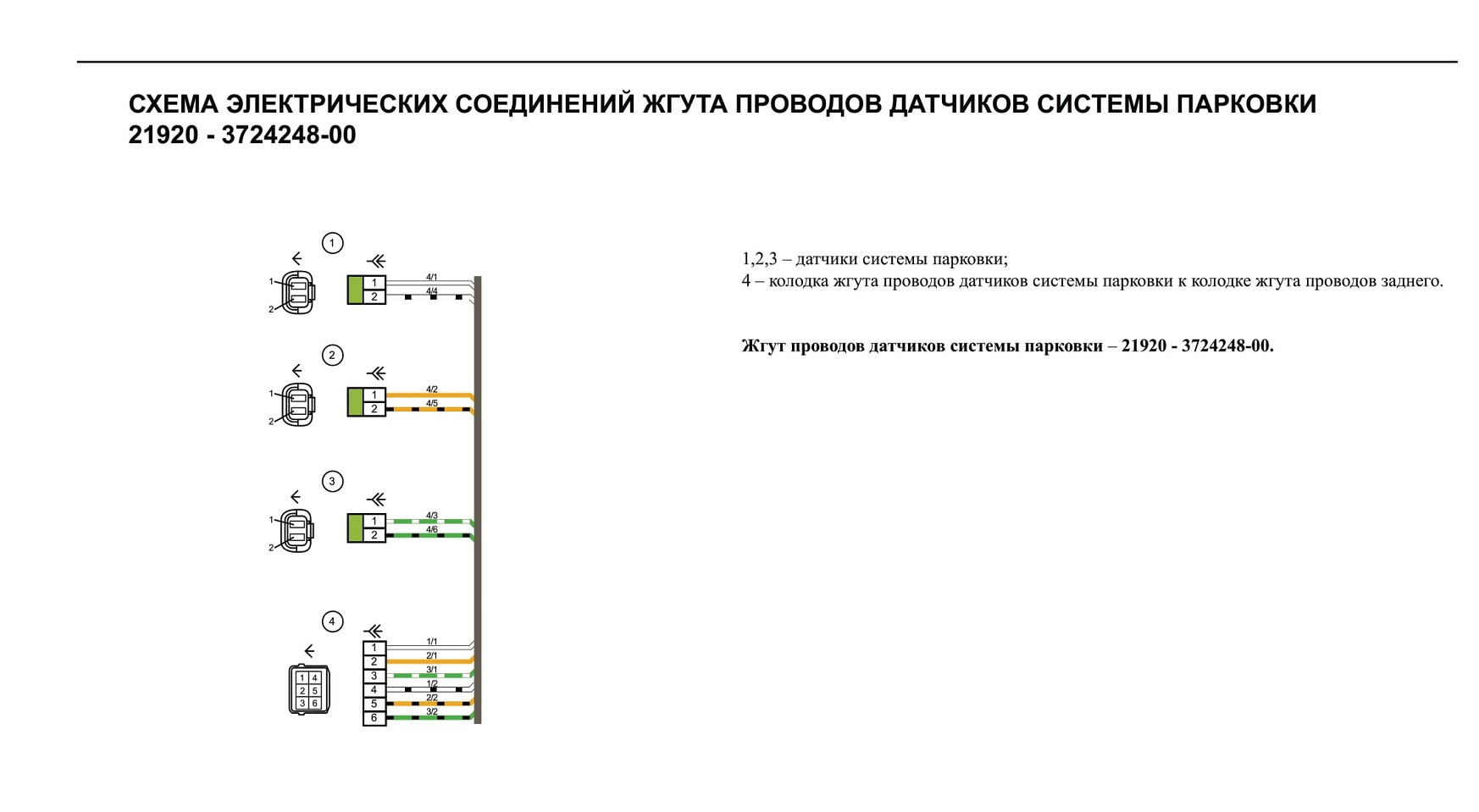

20 - колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки;

21 - блок управления и блок сигнализации системы безопасной парковки;

22 - отключатель системы парковки;

23 - динамик системы безопасной парковки;

24 - выключатель плафона освещения салона в стойке двери водителя;

25 - выключатель плафона освещения салона в стойке правой передней двери;

26 - выключатель плафона освещения салона в стойке правой задней двери;

27 - выключатель плафона освещения салона в стойке левой задней двери;

28 - выключатель электрообогревателя правого сиденья;

29 - выключатель электрообогревателя левого сиденья;

30 - электрообогреватель правого сиденья;

31 - электрообогреватель левого сиденья;

32 - преднатяжитель ремня безопасности водителя;

33 - преднатяжитель ремня безопасности пассажира;

34 - центральный блок кузовной электроники;

35 - датчик системы автоматической очистки стекол (датчик дождя);

36 - регулятор чувствительности датчика дождя;

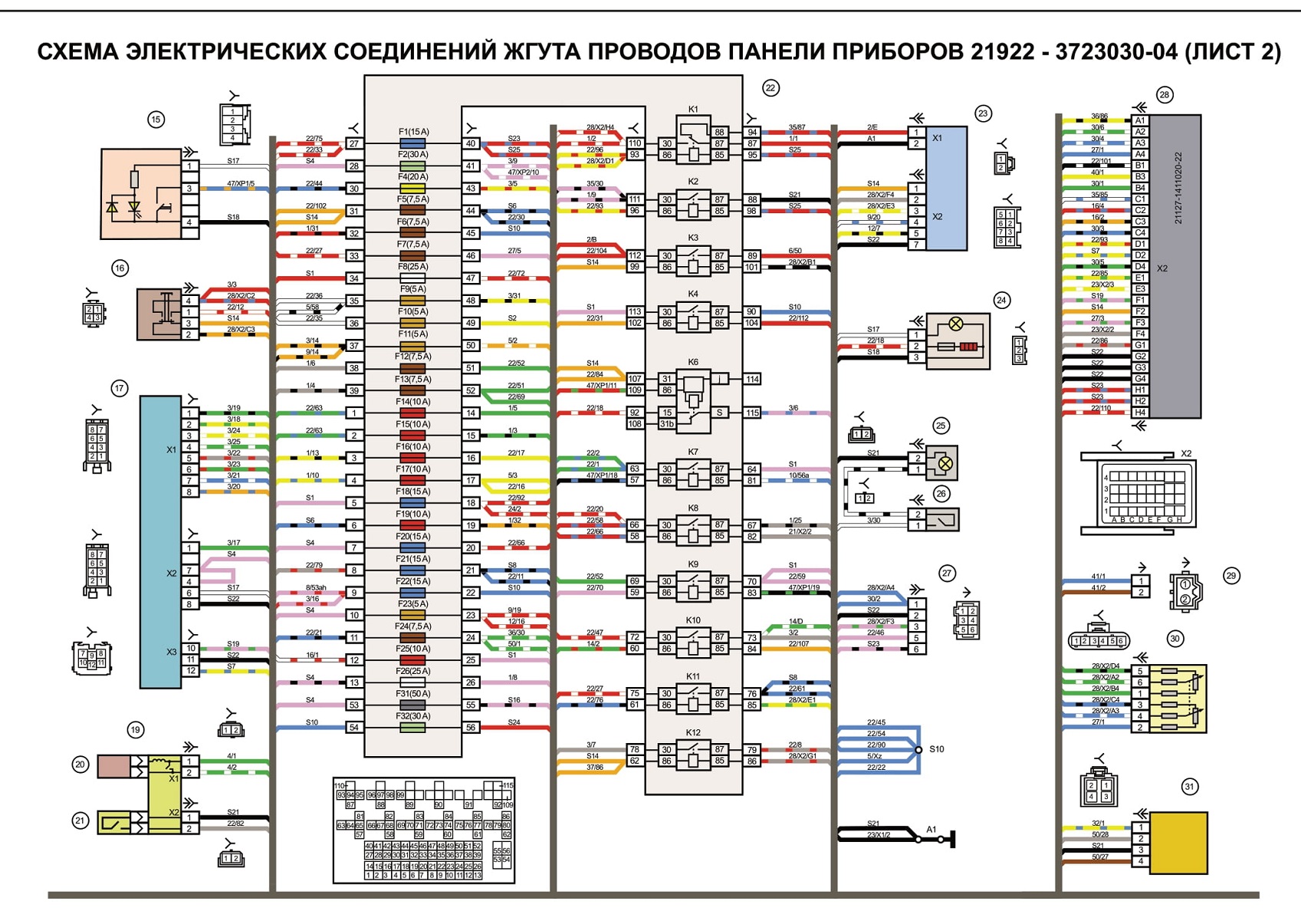

37 - колодка жгута проводов заднего к колодке жгута проводов панели приборов;

38 - датчик скорости правый задний;

39 - датчик скорости левый задний.

Жгут проводов задний - 21922 - 3724210-02.
