Схемы электрических соединений автомобилей LADA KALINA 2192, 2194. Альбом электросхем В альбоме представлены схемы электрических соединений автомобилей LADA KALINA в комплектации ЕВРО-4: противоугонная сигнализация с ДУ; иммобилизатор; габаритные огни, совмещенные с дневными ходовыми огнями (ДХО); комбинация приборов с функциями бортового компьютера, электронных часов и индикацией температуры наружного воздуха; электростеклоподъемники передних дверей; электроблокировка замков дверей; центральный замок с ДУ; функция задержки освещения салона после закрытия дверей; дистанционное управление подъемом (опусканием) стекол при блокировке (разблокировке) дверей соответственно; рулевое управление с электроусилителем; подушка безопасности водителя; подушка безопасности переднего пассажира; ремни безопасности передних сидений с преднатяжителем; индикация непристегнутого ремня безопасности водителя; электропривод замка двери задка с управлением из салона; электростеклоподъемники задних дверей; обогрев передних сидений; обогреваемое стекло ветрового окна; электропривод и электрообогрев наружных зеркал; фары противотуманные; система безопасной парковки автомобиля; система управления стеклоочистителем с "датчиком дождя"; система автоматического включения света фар; климатическая система ф. Panasonic; ABS+BAS+ESC (антиблокировочная система тормозов+система экстренного торможения+система курсовой устойчивости); мультимедийная система (7" дисплей с TouchScreen, FM, USB, SD-карта, Bluetooth, Handsfree), 4 динамика, антенна наружная. Электрические схемы разработаны в соответствии с конструкторской документацией на автомобили LADA KALINA по состоянию на 01.03.2013 г. Альбом предназначен для специалистов по электрооборудованию и инженерно-технических работников предприятий, занятых техническим обслуживанием и ремонтом автомобилей, позволяет обеспечить качественное выполнение работ, может использоваться при обучении персонала. 2013

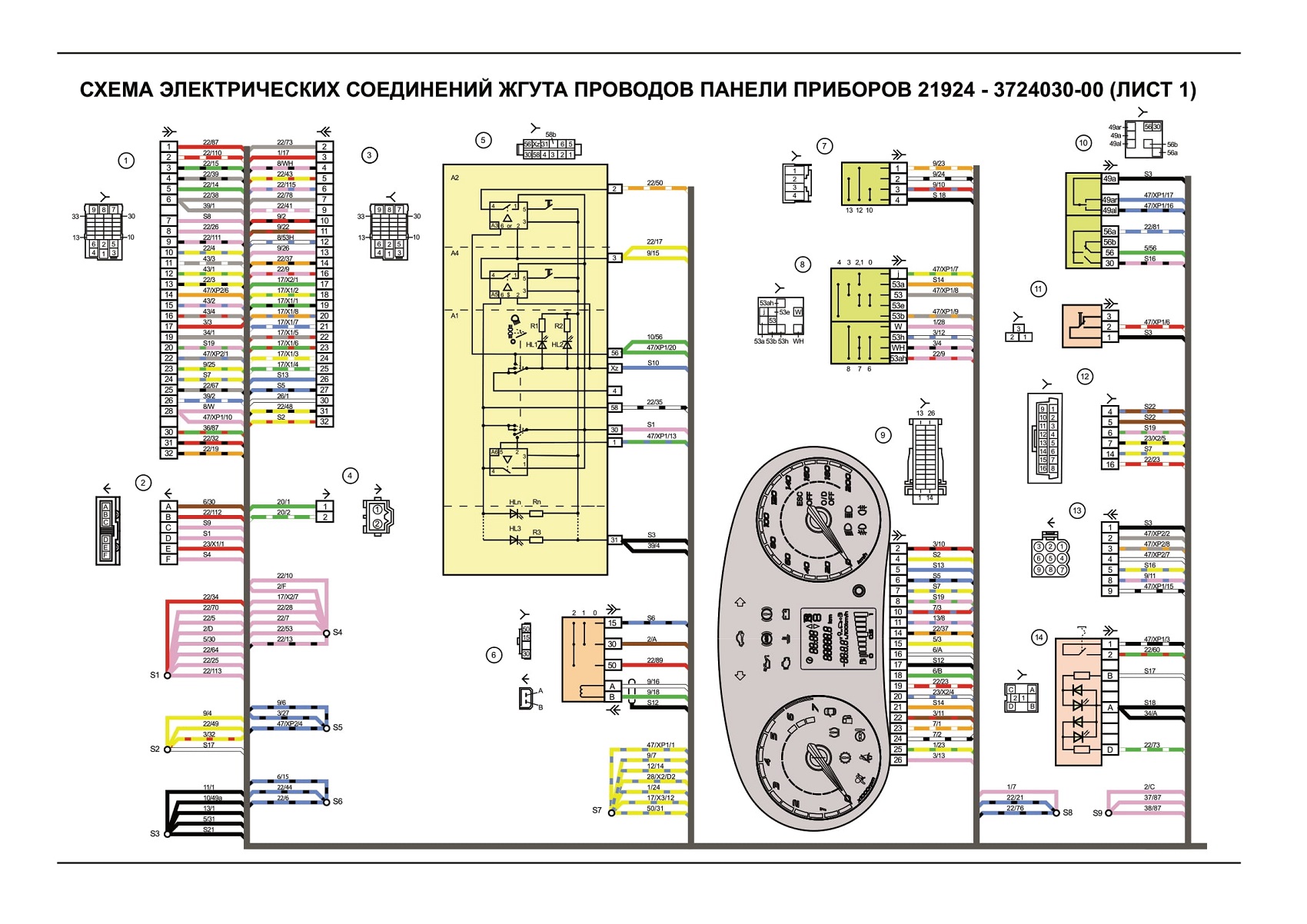

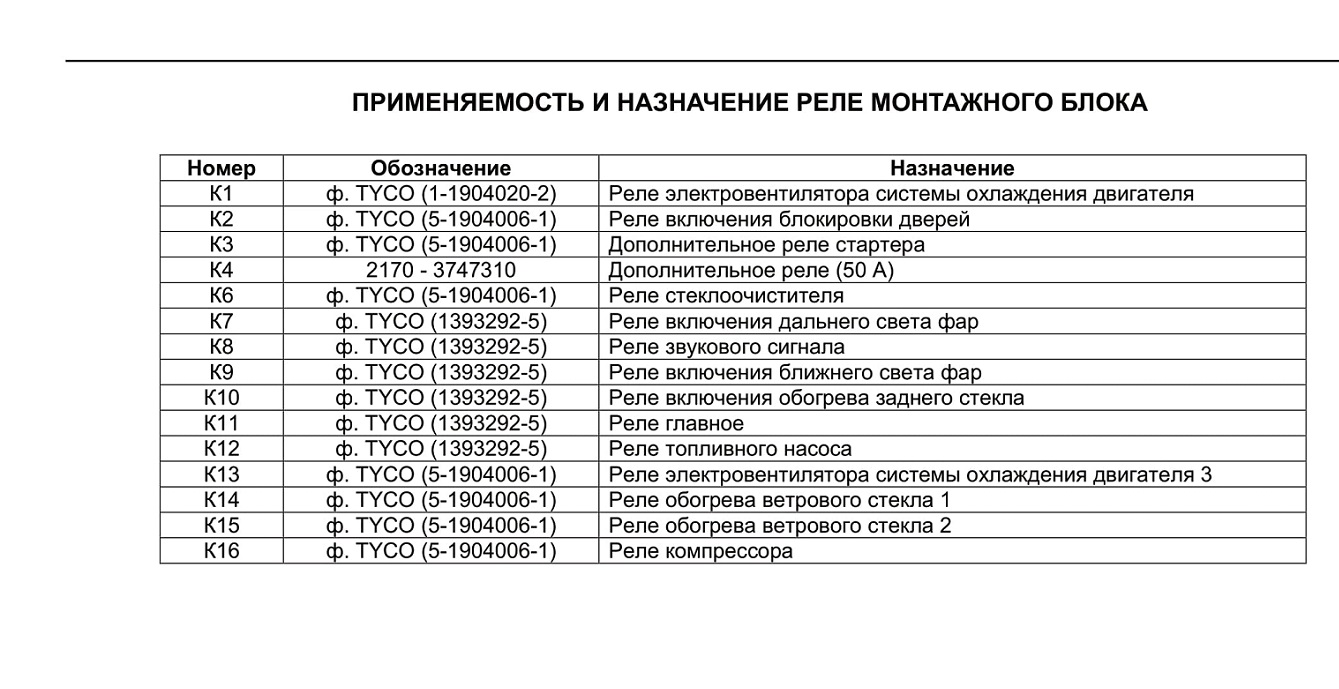

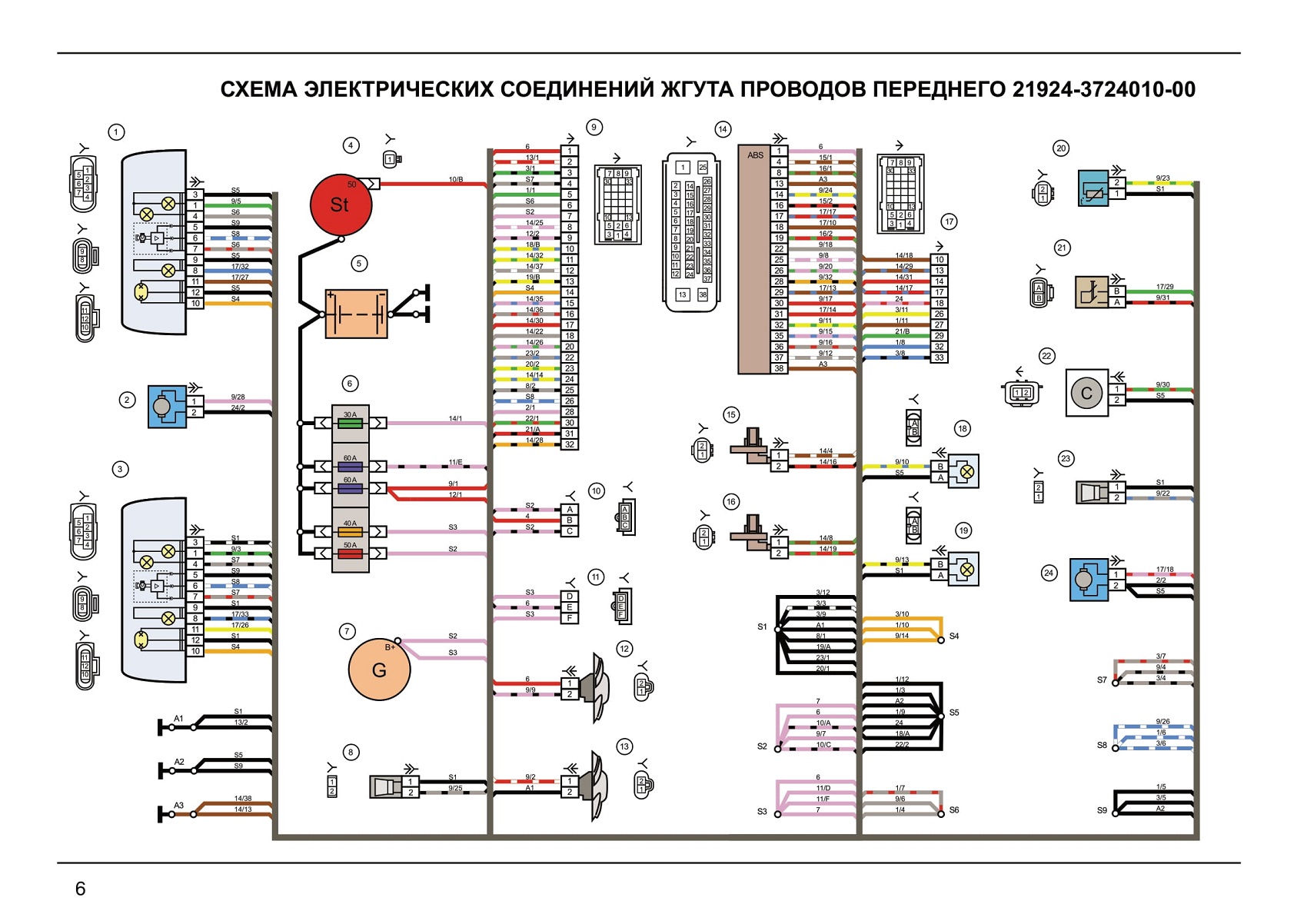

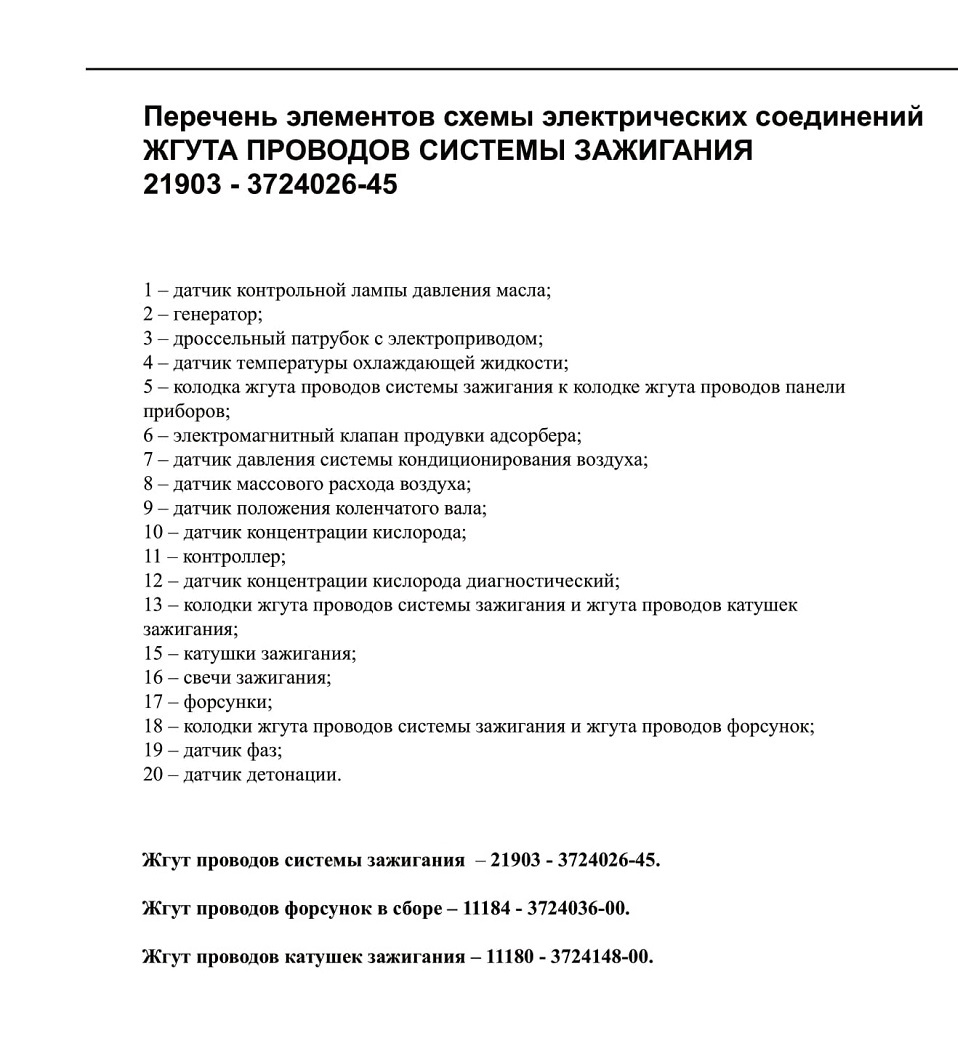

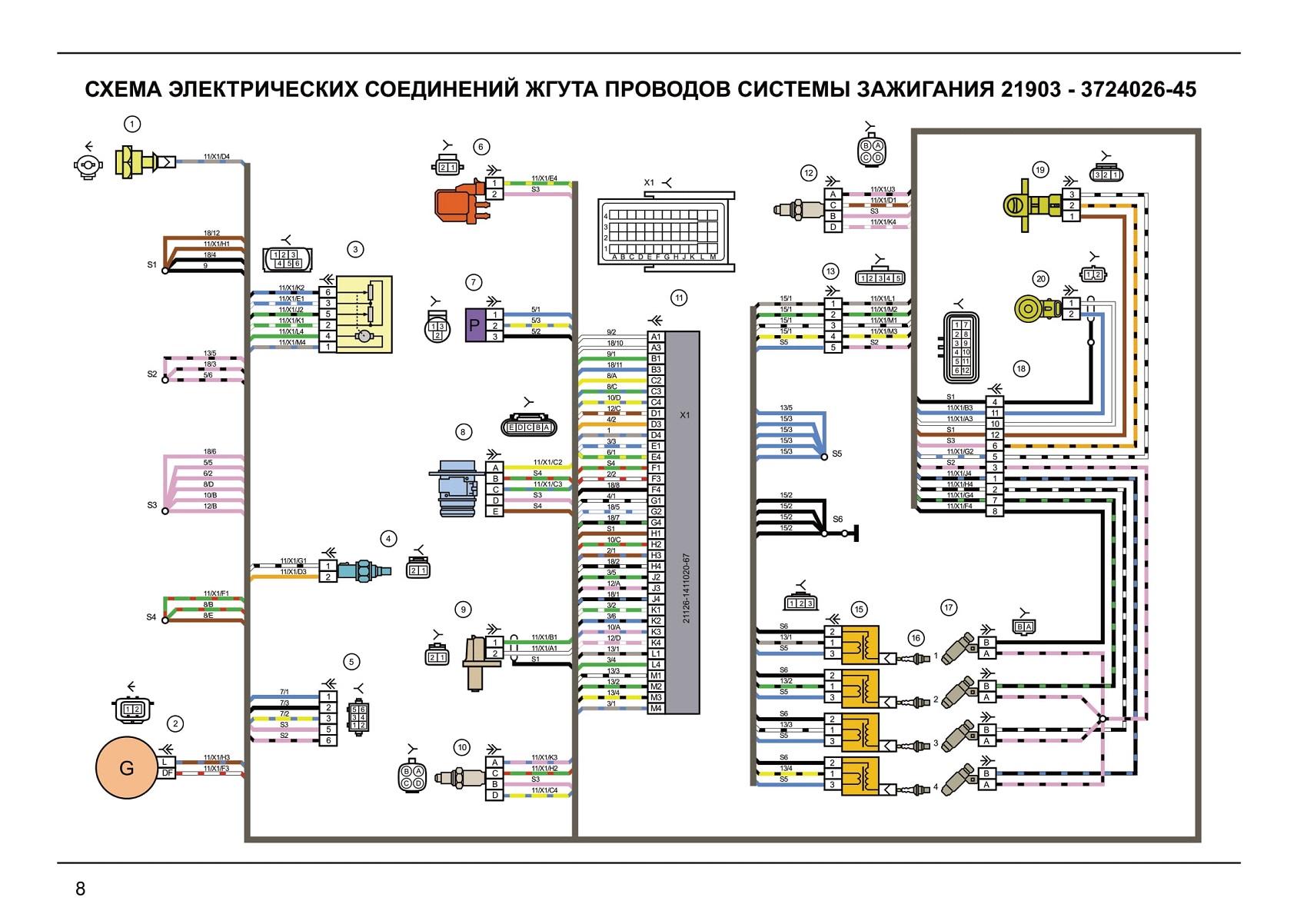

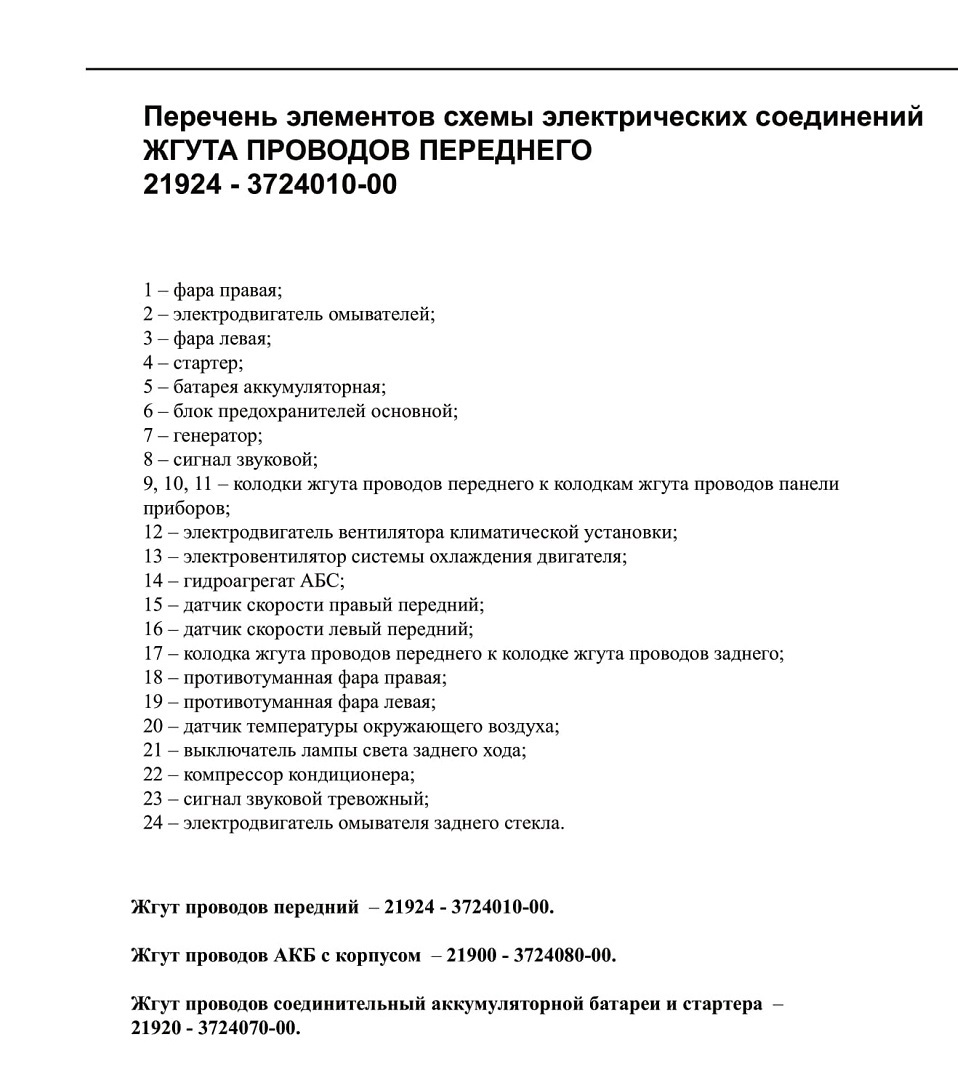

СОДЕРЖАНИЕ Комплектация автомобиля LADA KALINA 21925000001342 Схема электрических соединений жгута проводов переднего 21924-3724010-00...................................................................................................................................................6 Схема электрических соединений жгута проводов АКБ с корпусом 21900-3724080-00...................................................................................................................................................6 Схема электрических соединений жгута проводов соединительного АКБ и стартера 21920-3724070-00...................................................................................................................................................6 Схема электрических соединений жгута проводов системы зажигания 21903-3724026-45...................................................................................................................................................8 Схема электрических соединений жгута проводов форсунок 11184-3724036-00...................................................................................................................................................8 Схема электрических соединений жгута проводов катушек зажигания 11180-3724148-00...................................................................................................................................................8 Схема электрических соединений жгута проводов панели приборов 21924-3724030-00...................................................................................................................................................10 Назначение контактов колодки комбинации приборов 21920-3801010-40...................................................................................................................................................14 Расположение реле и предохранителей в монтажном блоке .................................................................................................................................................................................15 Применяемость и назначение реле монтажного блока .................................................................................................................................................................................16 Применяемость предохранителей монтажного блока .................................................................................................................................................................................17 Схема электрическая принципиальная модуля управления светотехникой 21900-3709820-10...................................................................................................................................................18 Схема электрических соединений жгута проводов заднего 21922-3724210-02...................................................................................................................................................20 Схема электрических соединений жгута проводов фонарей освещения номерного знака 21920-3724214-00...................................................................................................................................................24 Схема электрических соединений жгута проводов датчиков системы парковки 21920-3724248-00...................................................................................................................................................25 Схема электрических соединений жгута проводов передней правой двери 21902-3724544-00...................................................................................................................................................26 Схема электрических соединений жгута проводов передней левой двери 21902-3724545-00...................................................................................................................................................27 Схема электрических соединений жгута проводов задней двери 21902-3724546-00...................................................................................................................................................28 Схема электрических соединений жгута проводов заднего дополнительного 21920-3724558-00...................................................................................................................................................29 (двери задка) Схема электрических соединений жгута проводов коробки воздухопритока 21902-3724019-00...................................................................................................................................................30 Комплектация автомобиля LADA KALINA 21927000001442 Схема электрических соединений жгута проводов переднего 21922-3724010-00...................................................................................................................................................32 Схема электрических соединений жгута проводов АКБ с корпусом 21900-3724080-00...................................................................................................................................................32 Схема электрических соединений жгута проводов соединительного АКБ и стартера 21920-3724070-00..................................................................................................................................................32 Схема электрических соединений жгута проводов системы зажигания 21904-3724026-45...................................................................................................................................................34 Схема электрических соединений жгута проводов форсунок 21127-3724036-00...................................................................................................................................................34 Схема электрических соединений жгута проводов катушек зажигания 21127-3724148-00...................................................................................................................................................34 Схема электрических соединений жгута проводов панели приборов 21922-3724030-04...................................................................................................................................................36 Назначение контактов колодки комбинации приборов 21920-3801010-40...................................................................................................................................................14 Расположение реле и предохранителей в монтажном блоке .................................................................................................................................................................................15 Применяемость и назначение реле монтажного блока .................................................................................................................................................................................16 Применяемость предохранителей монтажного блока .................................................................................................................................................................................17 Схема электрическая принципиальная модуля управления светотехникой 21900-3709820-10...................................................................................................................................................18 Схема электрических соединений жгута проводов заднего 21922-3724210-02...................................................................................................................................................20 Схема электрических соединений жгута проводов фонарей освещения номерного знака 21920-3724214-00...................................................................................................................................................24 Схема электрических соединений жгута проводов датчиков системы парковки 21920-3724248-00...................................................................................................................................................25 Схема электрических соединений жгута проводов передней правой двери 21902-3724544-00...................................................................................................................................................26 Схема электрических соединений жгута проводов передней левой двери 21902-3724545-00...................................................................................................................................................27 Схема электрических соединений жгута проводов задней двери 21902-3724546-00...................................................................................................................................................28 Схема электрических соединений жгута проводов заднего дополнительного 21920-3724558-00...................................................................................................................................................29 (двери задка) Схема электрических соединений жгута проводов коробки воздухопритока 21902-3724019-00...................................................................................................................................................30 |
