Рисунок 11. Блок цилиндров. Поперечный разрез по оси цилиндра:

1  –  фланец  крепления  стартера;  2  –  технологические  отверстия,  закрываются  заглушками;
3  –  зеркало  цилиндра;  4  –  рубашка  охлаждения;  5  –  фланец  крепления  масляного  картера;
6  –  крышка  коренного  подшипника;  7  –  канал  подвода  смазки  к  коренному  подшипнику;
8 – масляная магистраль.







21

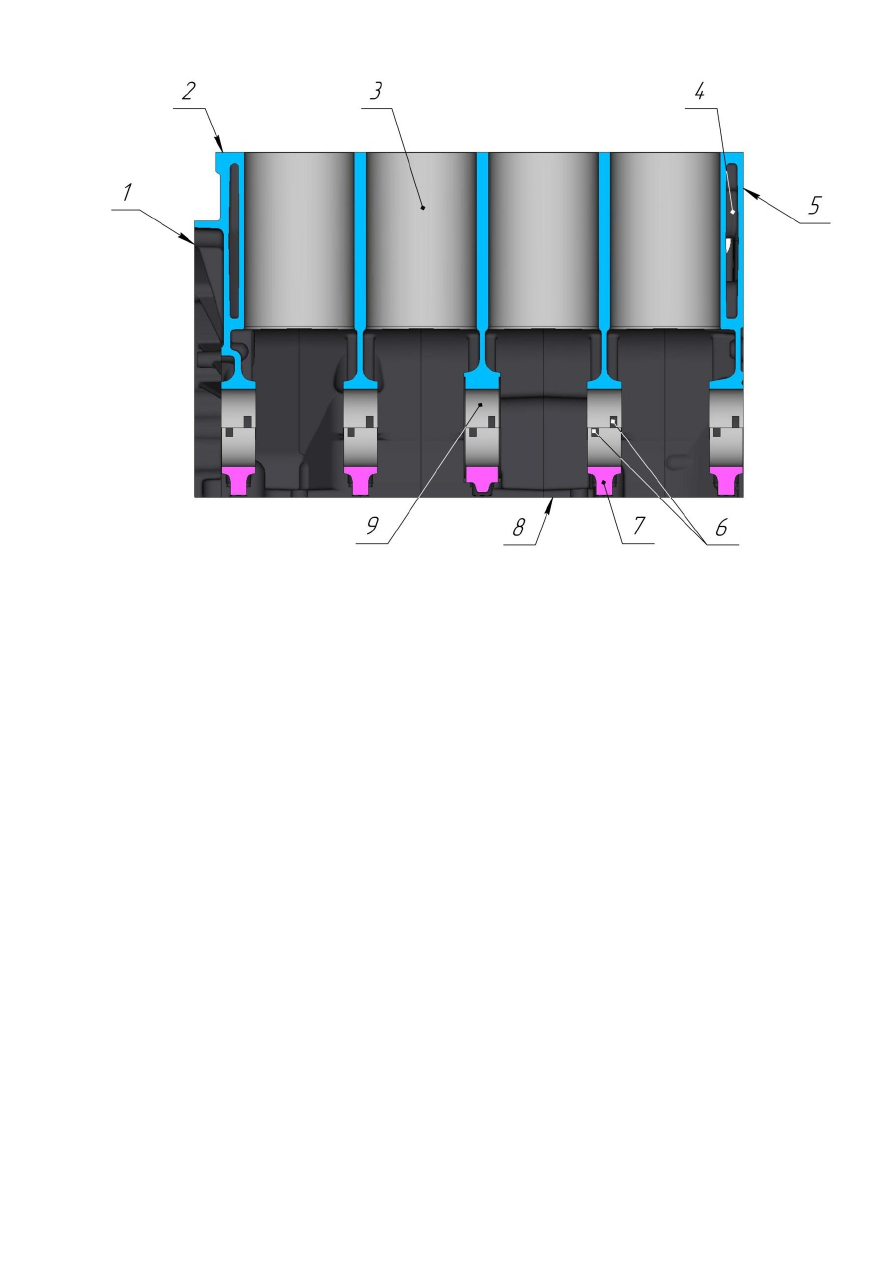

Рисунок 12. Блок цилиндров. Продольный разрез по оси цилиндров:

1  –  фланец  крепления  коробки  перемены  передач;  2  –  плоскость  прилегания  головки  цилин-
дров; 3 – зеркало цилиндра; 4 – рубашка охлаждения; 5 – плоскость прилегания крышки цепи;
6 – пазы для фиксации вкладышей коренных подшипников; 7 – крышка коренного подшипника;
8 – фланец крепления масляного картера; 9 – гнездо коренного подшипника



Головка цилиндров (рис.13,14). Головка цилиндров отлита из алюминиевого

сплава, имеет два впускных и два выпускных клапана на каждый цилиндр. В верх-
ней  части  головки  цилиндров  размещены  два  распределительных  вала.  Крышки
опор  распределительных  валов   1  (рис.13)  обрабатываются  в  сборе с головкой  ци-
линдров и поэтому они не взаимозаменяемы. Крышки опор валов должны устанав-
ливаться в соответствии с выбитыми на них порядковыми номерами, при этом ори-
ентируясь определенным образом.

Отверстия под свечи зажигания (рис.14) находятся в центральной части каме-

ры сгорания. В передней части имеются две бобышки с отверстиями 9 для крепле-
ние к крышке цепи. Между головкой цилиндров и блоком цилиндров устанавлива-
ется  стальная,  двухслойная  прокладка  головки  цилиндров,  имеющая  высокую
уплотняющую способность и термическую стойкость.





22



Рисунок 13. Головка цилиндров. Вид на фланец впускной трубы,

на верхнюю плоскость и на фланец передней крышки:

1 – крышки распределительных валов; 2 – свечные колодцы; 3 – передняя крышка распредели-
тельных валов; 4 – фланец крепления передней крышки головки цилиндров; 5 – резьбовые от-
верстия крепления верхнего кронштейна генератора; 6 – фланец крепления крышки гидронатя-
жителя; 7 – фланец крепления впускной трубы
















23



Рисунок 14. Головка цилиндров. Вид на камеры сгорания,

на фланец выпускного коллектора и на заднюю крышку:

1  –  фланец  крепления  термостата;  2  –  фланец  крепления  выпускного  коллектора;  3  –  фланец
крепления  датчика  фазы;  4  –  задняя  крышка  головки  цилиндров;  5  –  клапаны;  6  –  плоскость
прилегания к блоку цилиндров; 7 – окна рубашки охлаждения; 8 – отверстия болтов крепления
головки цилиндров к блоку цилиндров; 9 – отверстия болтов крепления крышки цепи к  головке
цилиндров
