12

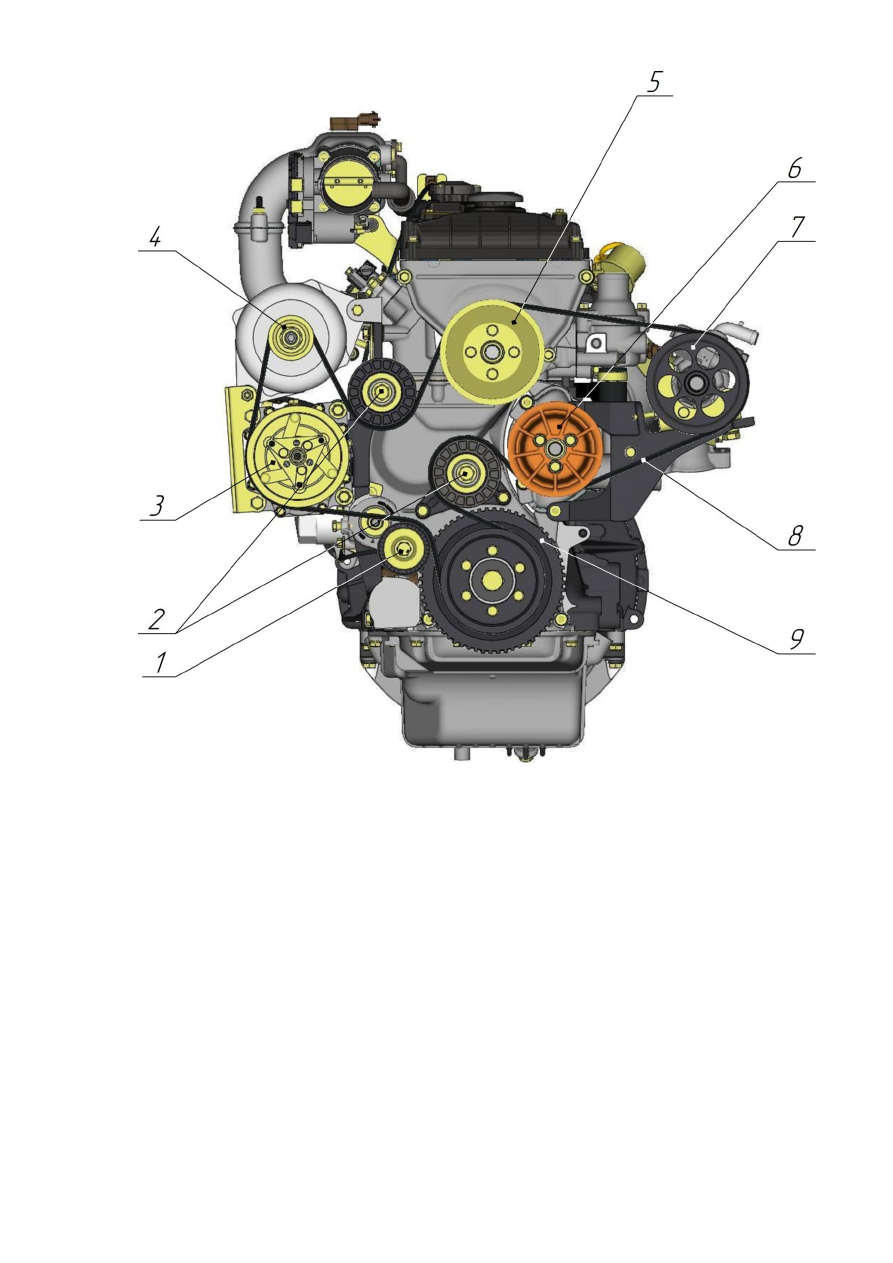

Рисунок 8. Вид спереди двигателя с компрессором

кондиционера и насосом ГУР:

1 – автоматический механизм натяжения; 2 – вспомогательные направляющие ролики; 3 – шкив
компрессора  кондиционера;  4  –  шкив  генератора;  5  –  шкив  вентилятора;  6  –  шкив  водяного
насоса; 7 – шкив насоса ГУР; 8 – ремень; 9 – шкив-демпфер коленчатого вала





13

МАРКИРОВКА ДВИГАТЕЛЯ

Маркировка двигателя в виде идентификационного номера (VIN) наносится

в  одну  строчку  на  обработанную  поверхность  площадки  блока  цилиндров,  нахо-
дящейся  с  левой  стороны  над  бобышками  крепления  передней  опоры  двигателя
(рис.1).

В начале, конце и между составными частями идентификационного номера

указан разделительный знак в виде звездочки (рис.9).

Над идентификационным номером двигателя может быть указан номер блока

цилиндров, нанесенный ударным способом или на самоклеющейся этикетке.

На крышке клапанов расположена самоклеющаяся этикетка с указанием ком-

плектации двигателя.



Рисунок 9.  Маркировка двигателя (VIN)

Описательная часть – VDS маркировки двигателя (состоит из шести знаков):

1 – обозначение модели двигателя, состоит из пяти цифр. Если модель дви-

гателя состоит из менее пяти цифр, то в маркировку двигателя в обозна-
чение модели справа добавляются нули;

2 – всегда указывается ноль;

Указательная часть – VIS маркировки двигателя (состоит из восьми знаков):

3  –  код  года  изготовления  (цифра  или  буква  латинского  алфавита):

«D»  –  2013,  «E»  –  2014,  «F»  –  2015,  «G»  –  2016,  «H»  –  2017,
«J» – 2018,  «K» – 2019,  «L» – 2020…  «Y» – 2030 (кроме букв  «I, O, Q,
U»);

4 – цифровой код сборочного подразделения завода-изготовителя двигателя;

5 – порядковый номер двигателя







14

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ И ЕГО СИСТЕМ

Тип



Бензиновый,  4-х  цилиндровый,  4-х
тактный,  рядный,  с  комплексной  мик-
ропроцессорной  системой  управления
впрыском  топлива,  зажиганием  и
впуском воздуха

Диаметр цилиндра и ход поршня, мм

95,5×94

Рабочий объем цилиндров, см

3





2693

Степень сжатия



9,1

Порядок работы цилиндров



1-3-4-2

Направление  вращения  коленчатого
вала (со стороны шкива)



правое

Номинальная мощность при частоте
вращения  4600    100  мин

-1

  брутто

по ГОСТ 14846, кВт (л.с.)



105 (142,8)

Максимальный  крутящий  момент
при  частоте  вращения  3900  ±  200
мин

-1

  брутто  по  ГОСТ  14846,  Н·м

(кгс·м)



230,0 (23,5)

Минимальная  частота  вращения  ко-
ленчатого  вала    холостого  хода,
мин

-1





850   50

Максимальная  частота  вращения
коленчатого вала, мин

-1





5000   50

Система подачи топлива



Распределённый впрыск  топлива  элек-
тромагнитными  форсунками  во  впуск-
ные каналы головки цилиндров

Воздушный фильтр



С  сухим  сменным  фильтрующим  эле-
ментом (устанавливается на автомоби-
ле)

Система вентиляции



Закрытая, с клапаном поддержания по-
стоянного разрежения в картере двига-
теле

Система смазки



Комбинированная  (под  давлением  и
разбрызгиванием),  с  автоматическим
регулированием  температуры  масла
термоклапаном





15

Масляный фильтр



Полнопоточный,  неразборный,  тонкой
очистки

Система охлаждения



Жидкостная, закрытая, с принудитель-
ной  циркуляцией  охлаждающей  жид-
кости

Термостат



Двухклапанный,  с  температурой  от-
крытия основного клапана 82   2  С

Электронная система управления

Управляет  подачей  воздуха,  распреде-
ленным  впрыском  топлива  электро-
магнитными  форсунками  во  впускную
трубу и зажиганием

Датчики системы управления





Датчик  температуры  охлаждающей
жидкости



Терморезистивный

Датчик  абсолютного  давления  и
температуры



-    абсолютного  давления        -    инте-
гральный      с      полупроводниковыми
пьезорезисторами;
-    температуры  воздуха      –  терморези-
стивный.

Датчик фазы



На  эффекте  Холла  или  магниторези-
стивный

Датчик синхронизации



Индуктивного типа

Датчик детонации



Пъезоэлектрический

Дроссельный модуль



С  магниторезистивным  датчиком  по-
ложения дроссельной заслонки и элек-
трическим приводом

Система зажигания



Микропроцессорная,  осуществляющая
управление  углом  опережения  зажига-
ния

Катушки зажигания



Индивидуальные, трансформаторного
типа

Свечи зажигания



Искровые,  с  помехоподавляющим  ре-
зистором, типа DR17YC-F ф.«BRISK»

Электрооборудование



Постоянного  тока,  однопроводное,  от-
рицательные клеммы источников и по-
требителей соединены с корпусом дви-
гателя

Номинальное напряжение, В



12
