ПРИЛОЖЕНИЕ А

(установочные штифты и приспособления)

Рисунки установочных штифтов и приспособлений





Рис.А.1

ЗМ 7820-4582

Штифт установочный коленчатого вала

Рис.А.2    ЗМ 7820-4579

Приспособление для фиксации распределительных валов

Рис.А.3

ЗМ 7820-4580

Приспособление для фиксации распределительных валов

Рис.А.4

ЗМ 7812-4791

Ключ для проворачивания звездочек распределительных валов

Рис.А.5

ЗМ 7853-4357

Оправка для установки заднего сальника на фланец коленвала

Рис.А.6

ЗМ 7814-5128

Клещи специальные для монтажа поршневых колец Ø87 мм

Рис.А.7

ЗМ 7814-5118

Съемник втулки и звездочки коленчатого вала

Рис.А.8

ЗМ 7823-4629

Приспособление для засухаривания

Рис.А.9

24-Ф-74760

Калибр измерительный

Рис.А.10  24-Т-1643

Эталон

Рис.А.11  ЗМ 7853-4306

Оправка для установки поршневой группы

Рис.А.12  5-ф-98

Оправка для установки поршневой группы в блок цилиндров

Рис.А.13  ЗМ 7814-5129

Крючок  для  вынимания  уплотнительных  шайб  форсунок  из  ко-
лодцев в головке цилиндров

Рис.А.14  ЗМ 7823-4139

Съемник для снятия крышек коренных подшипников

Рис.А.15  ЗМ 7820-4550

Фиксатор коленчатого вала

Рис.А.16  ЗМ 7853-4023

Оправка для центрирования ведомого диска сцепления

Рис.А.17  ЗМ 7814-5135

Съемник звездочки распределительного вала

Рис.А.18  ЗМ 7823-4731

Оправка для демонтажа ШПГ из блока

Рис.А.19  ЗМ 7823-4802

Съемник шкива ТНВД

Рис.А.20  ЗМ 7823-4662

Подставка поворотная для подсбора ГБЦ

Рис.А.21  ЗМ 7871-4389

Установка для испытания камер сгорания на герметичность

Рис.А.22  ЗМ 7823-4291-04  Приспособление для напрессовки шкива на коленчатый вал

Рис.А.23  ЗМ 7853-4418

Оправка для центрирования заднего сальника в сборе с сальнико-
держателем относительно заднего фланца коленчатого вала

Рис.А.24  ЗМ 7823-4832

Съемник для извлечения топливной форсунки из головки цилин-
дров

Рис.А.25  12-Ф-1331

Фреза для снятия нагара в колодце под топливную форсунку

Рис.А.26  27-Ф-3871

Резец для подрезки торца под уплотнительное кольцо топливной
форсунки

Рис.А.27  7460-01 АZ А+S

Динамометрический ключ для затяжки гаек топливопроводов вы-
сокого  давления.  Дремометр  №7460-01  АZ  А+S  (0,8-4,0кгсм)
Ø 16мм + Вставная накидная насадка с открытым зевом № 8797-
17, код 1211706, ф. Gedore

Рис.А.28  ЗМ 7823-4655

Оправка для извлечения гидроопор из головки цилиндров

Рис.А.29  757-06 и 757-07

Отвертки  757-06  (момент  до  6  Н∙м)  и  757-07  (момент  до  9  Н∙м)
для затяжки червячных хомутов













235

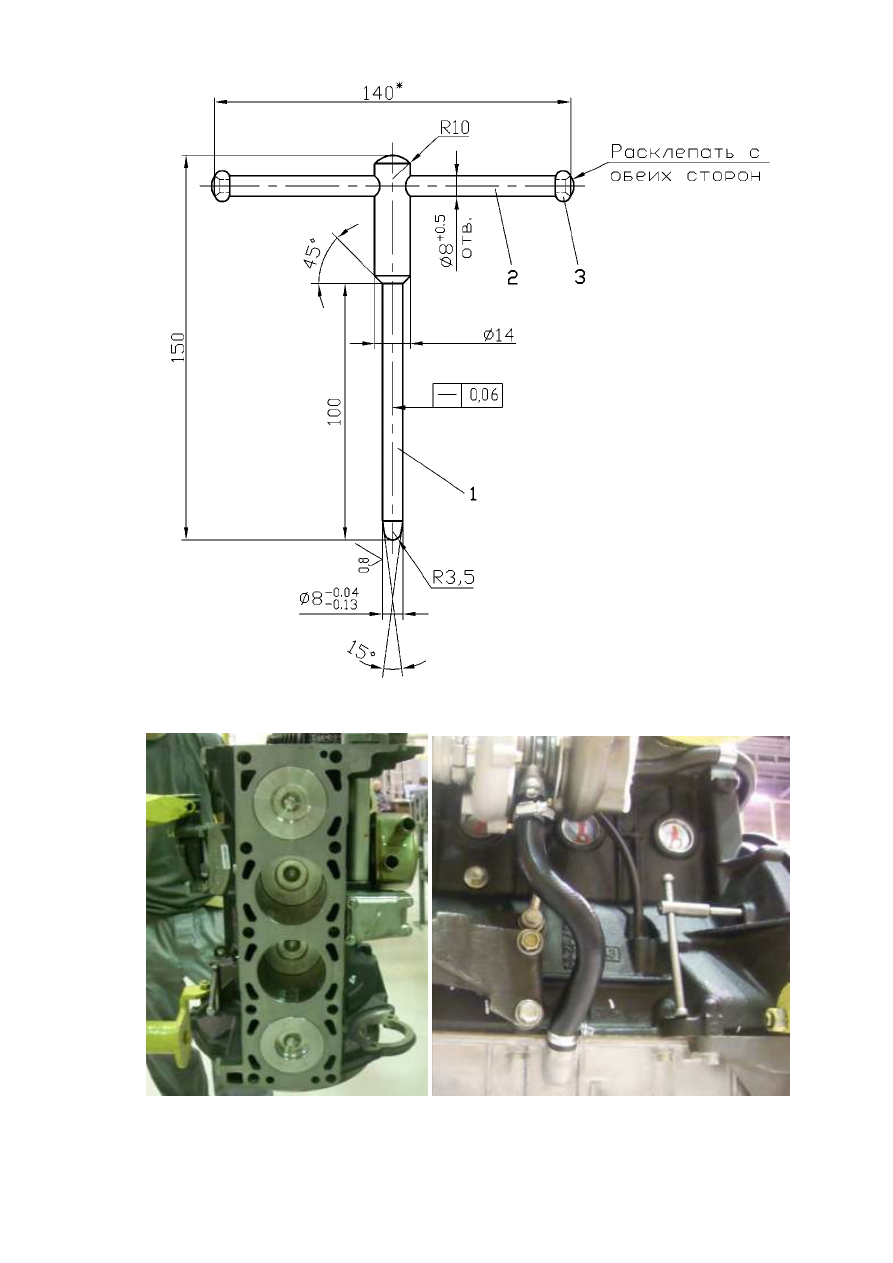

Рис.А.1 – ЗМ 7820-4582 Штифт установочный коленчатого вала:

1 – корпус; 2 – вороток; 3 – кольцо (2 шт. )







Установка штифта коленчатого вала ЗМ 7820-4582

для фиксации коленчатого вала в ВМТ








236

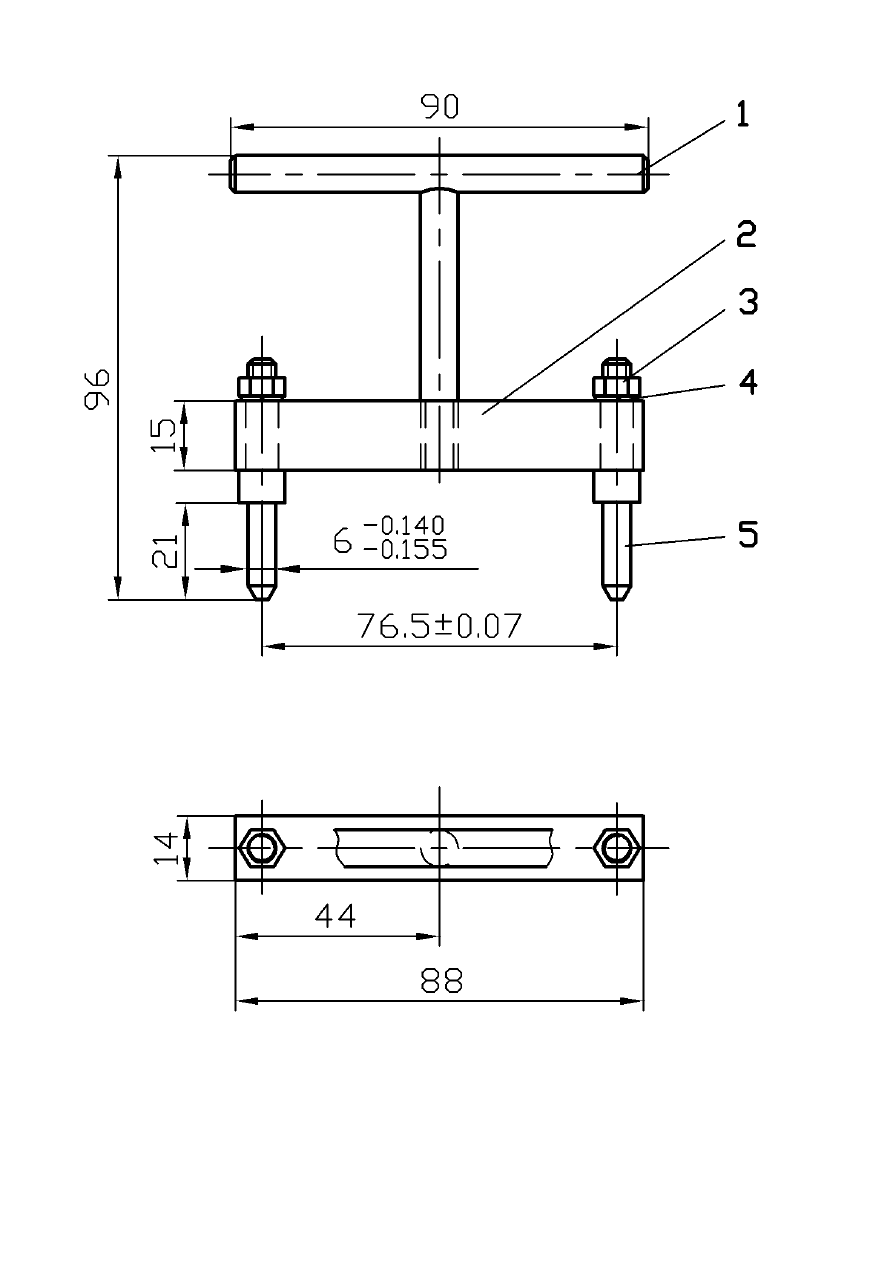

Рис.А.2 – ЗМ 7820-4579 Приспособление для фиксации распределительных валов:

1 – ручка; 2 – корпус; 3 – гайка М6 (2 шт.); 4 – шайба 6 (2 шт.); 5 – палец (2 шт.)








237

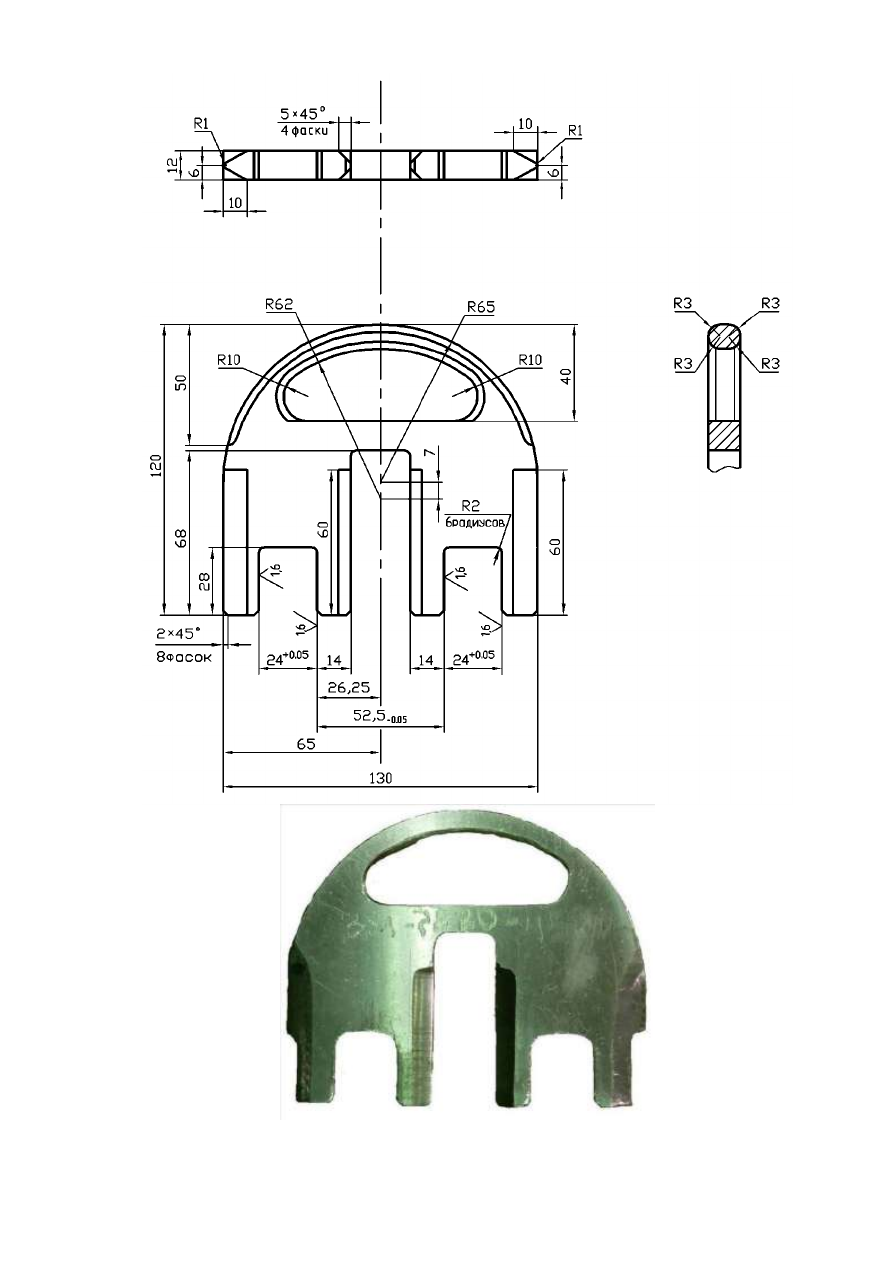

Рисунок А.3 – Приспособление для фиксации

распределительных валов ЗМ 7820-4580
