Если  на  плоскости  проставки  приемного  патрубка  масляного  насоса  обнару-

живается выработка от шестерен, то необходимо измерить диаметры осей ведущей и
ведомой шестерен и отверстий в корпусе и проставке приемного патрубка под оси,
вычислить зазоры. При необходимости  прошлифовать плоскость  проставки прием-
ного патрубка до устранения следов выработки «как чисто». При значительных из-
носах корпуса и осей шестерен насос следует заменить.

Сборку проводить в следующей последовательности:

 установить  плунжер,  пружину  и  регулировочную  шайбу  зашплинтовать  ре-

дукционный  клапан,  предварительно  смазав  плунжер  маслом,  применяемым  для
двигателя;



ВНИМАНИЕ!
Не следует менять регулировочную шайбу пружины, во избежание изменения
давления открытия редукционного клапана




 установить в корпус масляного насоса валик в сборе с ведущей шестерней  и

проверить легкость его вращения;

 установить в корпус ведомую шестерню и проверить легкость вращения обеих

шестерен;

 установить проставку с приемным патрубком и привернуть их к корпусу тре-

мя винтами с шайбами моментом 13,7…17,7 Н

.

м (1,4…1,8 кгс·м).

 установить  сетку,  каркас  и  отогнуть  выступы  каркаса  на  края  приемного  па-

трубка масляного насоса.

Проверить давление, развиваемое  насосом. Давление проверяется при сопро-

тивлении  на  выходе.  Для  этого  на  специальной  установке  к  выходному  патрубку
насоса присоединяется жиклер диаметром 1,5 мм и длиной 5 мм. Насос с приемным
патрубком и сеткой должен находиться в бачке, залитом смесью, состоящей из 90 %
керосина и 10 % масла М-8-В или М-5

3

/10-Г

1

. Уровень смеси в бачке должен быть

на 40…50 мм выше плоскости разъема корпуса и приемного патрубка. Насос приво-
дится  во  вращение  от  электромотора.  При  частоте  вращения  вала  насоса  (250±25)
мин

-1

 давление, развиваемое насосом, должно быть не менее 117 кПа (1,2 кгс/см

2

), а

при (725 ±25) мин

-1

 не более 490 кПа (5,0 кгс/см

2

).








215

10.4.9 Топливная аппаратура
Диагностику  и  ремонт  компонентов  топливной  аппаратуры  настоятельно  ре-

комендуется  выполнять  на  СТО,  имеющих  соответствующее  оборудование
(рис.136),  аккредитацию  фирмы-изготовителя  (BOSCH,  Германия)  и  квалифициро-
ванных специалистов, прошедших обучение. Замену компонентов производить с со-
блюдением  максимально  возможной  чистоты.  После  снятия  предохранительных
колпачков и  пробок с входных  и выходных штуцеров  новых форсунок и  ТНВД не
допускать попадания грязи в полости штуцеров, не допускать повреждения резьбо-
вых и конусных поверхностей штуцеров.










Стенд  CRI  для  проверки  топливных
форсунок фирмы «BOSCH».





CRS 845

Стенд для испытания насосов системы
Common Rail







Стенд Bosch EPS 708 для тестирования
компонентов  систем  Common  Rail  с
давлением впрыска до 2200 бар

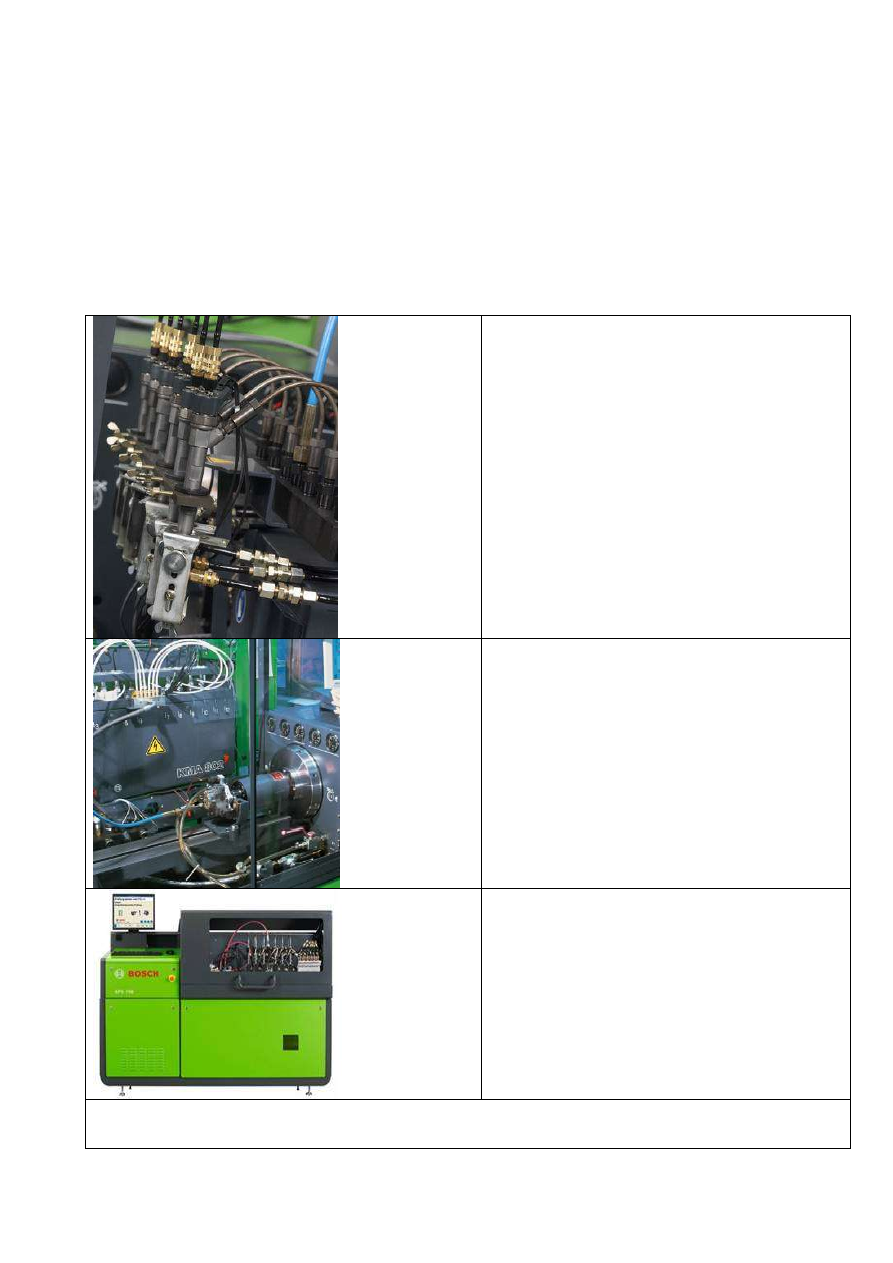

Рис.136. Оборудование фирмы «BOSCH»

для проверки топливной аппаратуры Common Rail [3]










216

10.5 Сборка двигателя
10.5.1 Требования к сборке

Оборудование  и  организация  работ  в  производственном  помещении

должны исключать наличие пыли, грязи в зоне рабочего места для сборки дви-
гателя.  Стеллажи,  рабочий  инструмент,  спецодежда  рабочего  должны  исклю-
чать загрязнение двигателя в процессе его сборки. Детали и узлы при установ-
ке на двигатель должны быть чистыми, без следов коррозии, грязи, пыли, во-
лосовин и ниток от ткани. Распаковывать детали и расконсервировать следует
только непосредственно перед установкой их на двигатель.

При  выполнении  сборочных  операций  необходимо  предохранять  детали  от

повреждений. Использовать выколотки и молотки с насадками из мягких металлов и
сплавов.Все  трущиеся  сопрягаемые  поверхности  необходимо  смазывать  моторным
маслом. Забоины на трущихся сопрягаемых поверхностях не допускаются.

При установке резиновых уплотнительных колец, во избежание их поврежде-

ний, покрыть поверхности трения деталей тонким слоем смазки «Литол-24» или чи-
стым моторным маслом.

При установке прокладок наличие морщин, надрывов и перекрытия уплотня-

емых каналов не допускается.

При использовании герметиков сопрягаемые поверхности должны быть сухи-

ми и обезжирены.

Все резьбовые соединения должны быть затянуты регламентированными мо-

ментами.  Нормы  затяжки  резьбовых  соединений  приведены  в  приложении  Б.  При
завинчивании, во  избежание прихватывания резьбовых соединений, на  одну  из со-
прягаемых резьбовых поверхностей нанести тонкий слой моторного масла.

ВНИМАНИЕ!
Силовой  крепеж  (болты  головки  цилиндров,  болты  крепления  маховика,

винты  прижимов  топливных  форсунок)  во  избежание  разрушения  во  время
сборки  и  эксплуатации  при  ремонте  двигателя  должен  быть  заменен  на  но-
вый.



Воздух, применяемый для обдува деталей, должен быть сухой и чистый.
Зазоры и натяги, которые необходимо соблюдать при сборке двигателя и его

узлов, приведены в приложении В.

Дисбаланс вращающихся деталей, допустимый при сборке двигателя, указан в

приложении Г.

ВНИМАНИЕ!
Не  рекомендуется  устанавливать  бывшие  в  эксплуатации  топливопроводы

высокого давления, уплотнительные прокладки головки цилиндров, топлив-
ных форсунок, штуцеров топливопроводов низкого давления и трубки нагне-
тательной  масла  к  турбокомпрессору  и  других  узлов  и  деталей,  так  как  их
повторная установка не гарантирует надежную герметизацию соединений.



10.5.2 Сборка двигателя

Установить блок цилиндров на стенд для сборки-разборки двигателя, закрепив

его за отверстие крепления коробки передач и за левый кронштейн опоры двигателя.






217

Внимательно  осмотреть  зеркало  цилиндров,  при  необходимости  аккуратно

удалить неизношенный поясок над верхним компрессионным кольцом не допуская
повреждения  приработанной  поверхности  цилиндра.  Металл  следует  снимать  вро-
вень с рабочей поверхностью цилиндра.

Запрессовать в блок цилиндров установочные штифты и втулки: коробки пе-

редач, крышки цепи и головки цилиндров.

Вывернуть из блока цилиндров пробки масляных каналов и продуть все мас-

ляные каналы сжатым воздухом, завернуть пробки на место.

Установить форсунки охлаждения поршней в блок цилиндров и закрепить их

клапанами. Форсунки охлаждения поршней следует устанавливать в соответствии с
их позициями до снятия для сохранения нацеливания подачи струй масла.

При  изменении  позиций  установки  форсунок,  установке  новых  форсунок

необходимо провести контроль и нацеливание подаваемых масляных струй как ука-
зано ниже.

Контроль  и  нацеливание  подаваемых  форсунками  охлаждения  поршней

масляных  струй.    Испытания  проводить  на  моторном  или  индустриальном  масле
«И-5А» ГОСТ 20799-88 при температуре плюс 20



С и давлении подаваемого масла

в  центральную  масляную  магистраль  блока  цилиндров  0,30



0,02  МПа  (3



0,2

кгс/см

2

). Перед проверкой заглушить остальные отверстия для выхода масла.

Струя масла, исходящая из отверстия трубки форсунки, должна попадать в от-

верстие  Ø  9  мм  контрольного  приспособления  (рис.137).  При  необходимости  кор-
ректировки направления подачи струи масла подогнуть трубки форсунок.

Несрабатывание  клапана  масляной  форсунки  при  давлении  более  147  кПа

(1,5 кгс/см

2

) или срабатывание при давлении до 108 кПа (1,1 кгс/см

2

) является при-

знаком неисправности клапана.

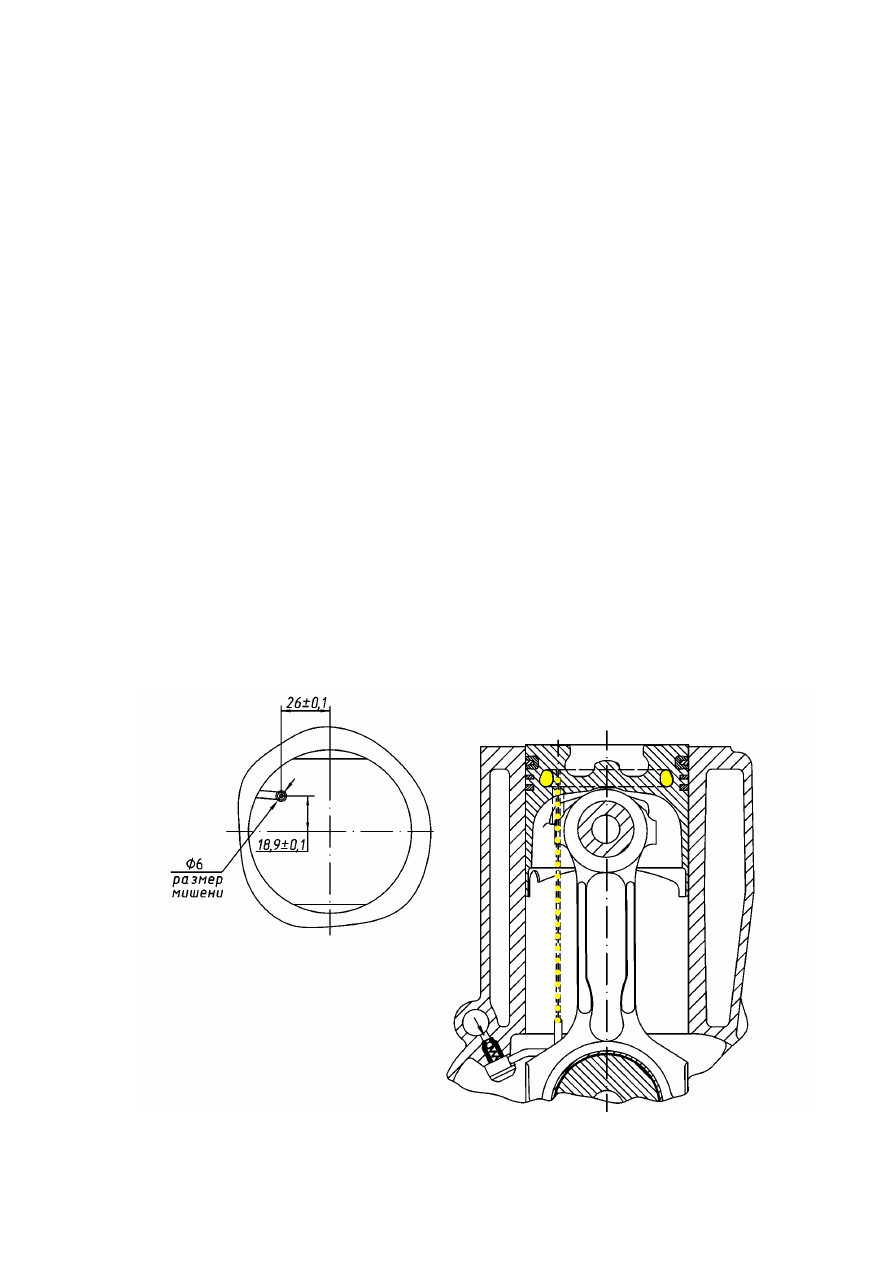

Рис.137. Нацеливание форсунки охлаждения поршня
