6.4.2 Управление системой рециркуляции отработавших газов
Регулирование количества перепускаемого на рециркуляцию ОГ осуществля-

ется с помощью пневматического клапана рециркуляции 7 при помощи модулятора
4 и дроссельной заслонки с электроприводом 2 по закону, записанному в программ-
ное обеспечение ЭБУ двигателя 3 (рис.107).











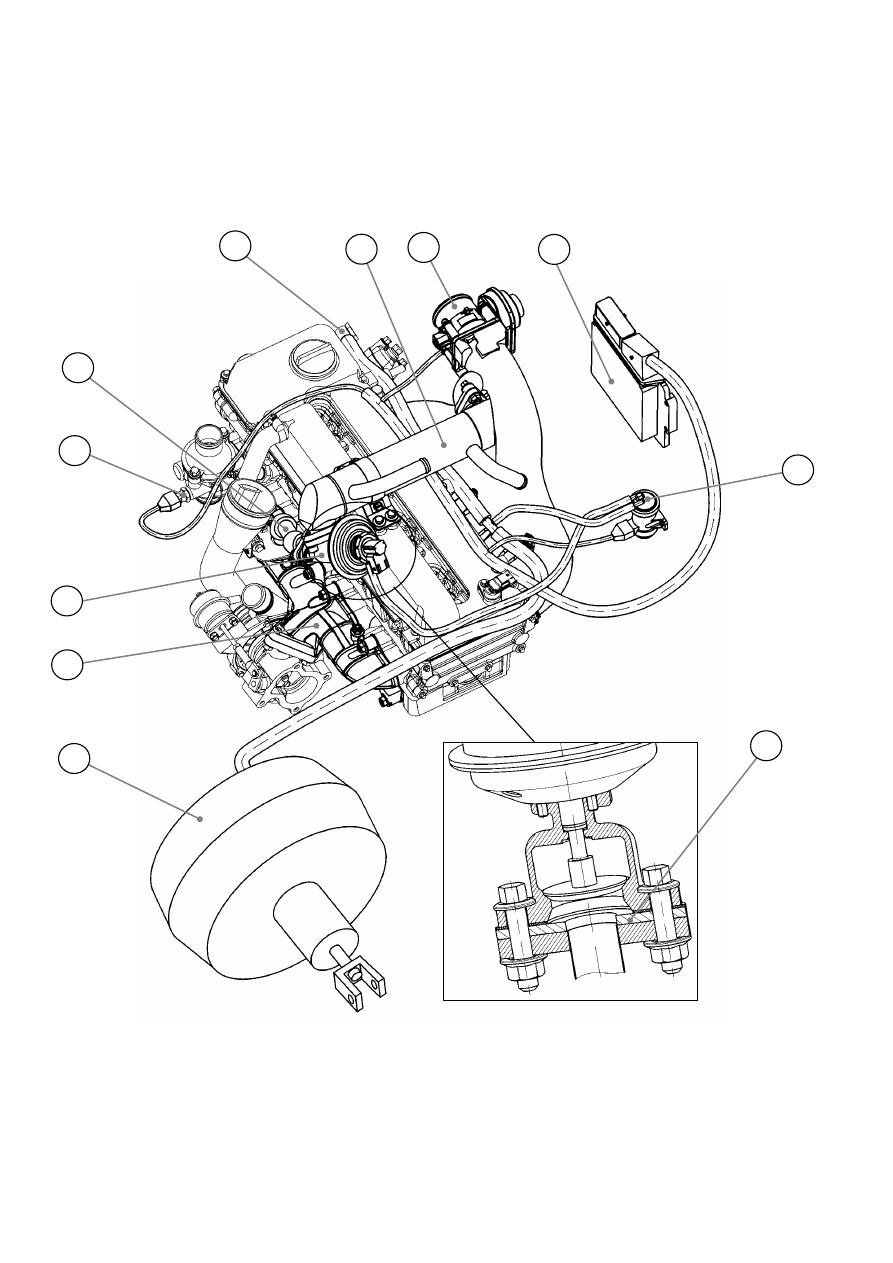

Рис.107. Управление системой рециркуляции:

1 – охладитель рециркулируемых газов; 2 – патрубок с электроуправляемой дроссельной заслон-
кой; 3 – электронный блок управления двигателем; 4  – электропневматический преобразователь
давления (модулятор); 5 – вакуумный усилитель тормозов; 6 – выпускной коллектор; 7 – клапан
рециркуляции; 8 – трубка рециркуляции; 9 – штуцер отбора вакуума вакуумного насоса; 10 – про-
ставка системы рециркуляции.



8

9

4

3

2

1

6

5

7

11

10






147

В зависимости от температуры охлаждающей жидкости  определяемой датчи-

ком температуры 11 ЭБУ корректирует количество рециркулируемых ОГ. Чем ниже
температура, тем меньше перепускается ОГ.

Количество рециркулируемых газов зависит от измеренного датчиком массо-

вого воздуха поступающего в двигатель и в случае его уменьшения из-за засорения
воздушного  фильтра  или  изменения  условий  окружающей  среды  ЭБУ  снижает  ко-
личество рециркулируемых ОГ.

6.4.3 Управление системой электрического предпускового подогрева

Двигатели с  непосредственным впрыском топлива требуют предпускового по-

догрева только при температурах ниже 0°С для чего оснащаются штифтовыми све-
чами накаливания.

Штифтовая свеча накаливания (серийный номер 0 250 202 045)
Штифт  накаливания  герметично  запрессовывается  в  корпус  3  (рис.108)  штиф-

товой  свечи  накаливания.  Он  состоит  из  термо-  и  коррозионностойкой  трубки  4
накаливания, внутри которой в уплотненном наполнителе 6 из порошка оксида маг-
ния  находится  спиральная  нить  накаливания.  Эта  нить  состоит  из  двух  последова-
тельно соединенных резисторов: размещенной на конце трубки накаливания нагре-
вательной  спирали  7  и  регулирующей  спирали  5.  В  то  время  как  нагревательная
спираль  имеет  почти  независимое  от  температуры  сопротивление,  регулирующая
спираль обладает положительным температурным коэффициентом.

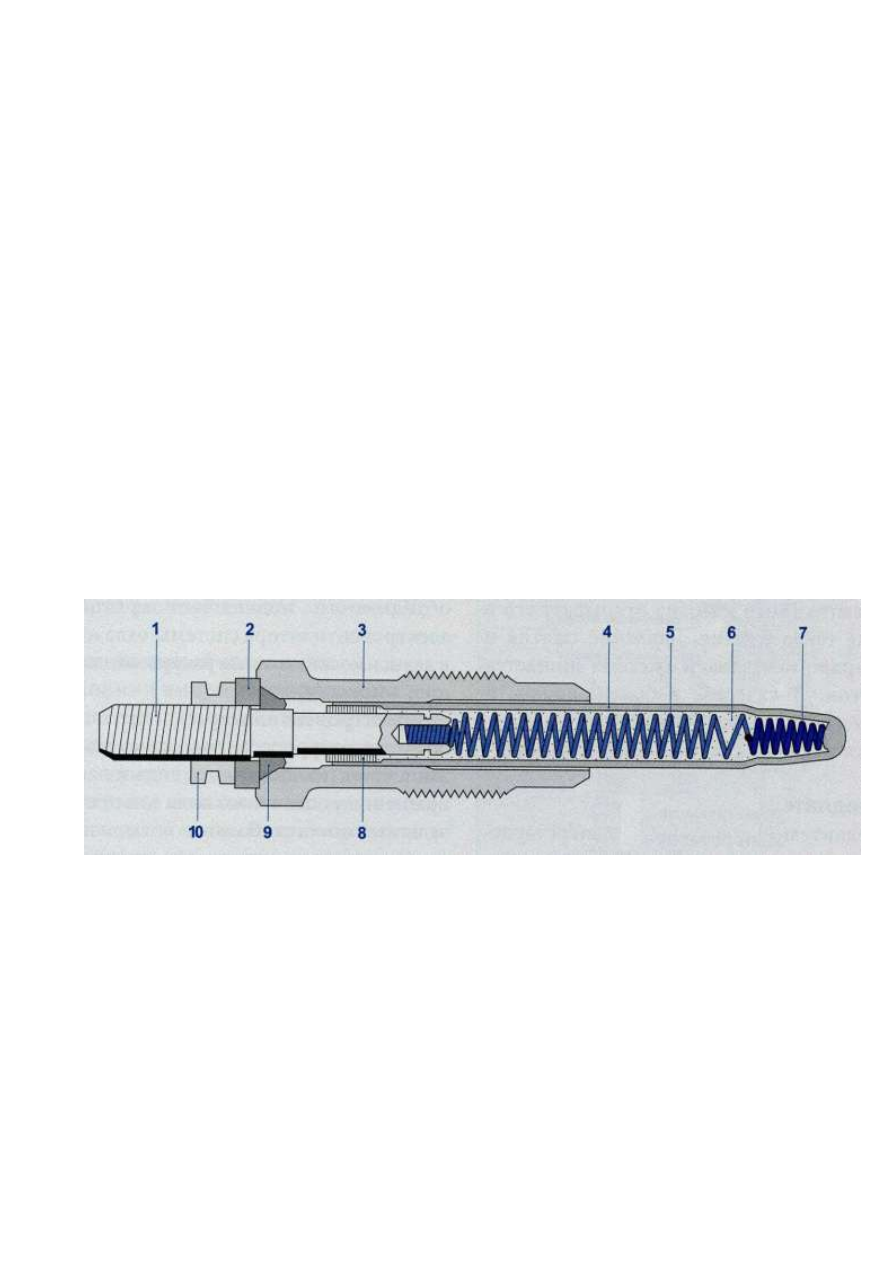

Рис.108. Свеча накаливания [1]:

1 – штекер подачи электрического напряжения; 2  – изолирующая шайба; 3  – корпус; 4  – трубка
накаливания; 5 – регулирующая спираль; 6 – наполнитель; 7 – нагревательная спираль; 8 – уплот-
нение корпуса нагревателя; 9 – двойное уплотнение; 10 – круглая гайка.



Ее  сопротивление  у  штифтовых  свечей  накаливания  последнего  поколения

GSK2 повышается с возрастанием температуры еще быстрее, чем у штифтовых све-
чей  накаливания  S-RSK.  Новые  штифтовые  свечи  накаливания  отличаются  уско-
ренным достижением необходимой для воспламенения температуры и более низкой
тепловой инерцией.  Температура для штифтовой свечи накаливания  ограничивает-
ся, вместе с тем, некритическими значениями. Следовательно, после подачи напря-
жения она может работать еще несколько минут. Это вторичное  прокаливание вы-






148

зывает улучшение процесса пуска и прогрева с отчетливо уменьшенными уровнями
шума и эмиссии ОГ.

Управление временем включения свечей накаливания
Блок  управления  работой  дизеля  (ЭБУ)  управляет  штифтовыми  свечами  нака-

ливания через реле.

Функционирование
Управление системой предпускового подогрева осуществляется ЭБУ по сигна-

лам датчика положения коленчатого вала двигателя, датчика температуры ОЖ .

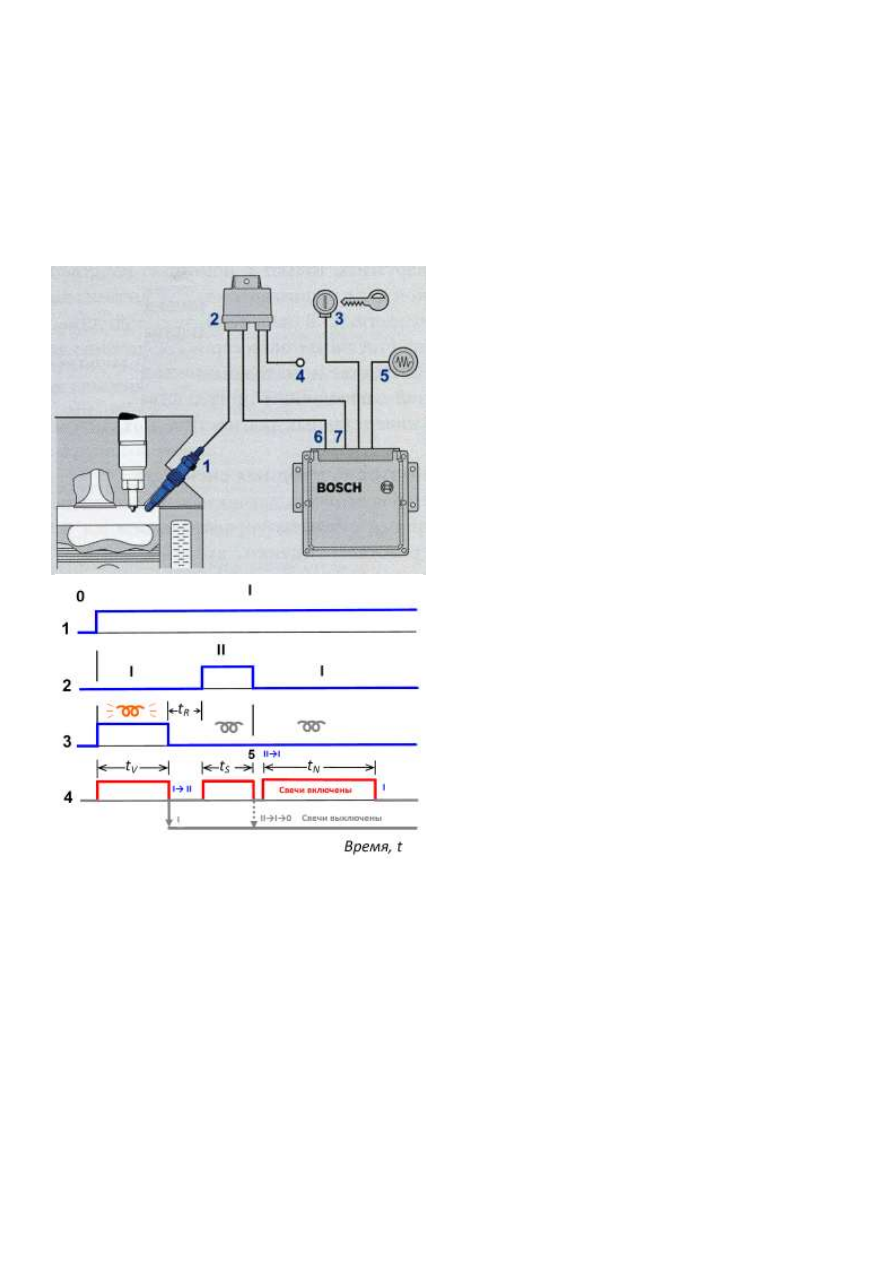

Рис.109. Схема подключения свечей

накаливания [1]:

1 – штифтовая свеча накаливания;
2 – реле свечей накаливания;
3 –



выключатель зажигания;

4 – подвод напряжения от аккумуляторной

батареи;

5 – контрольная лампа;
6 – провод соединения с блоком управления

работой дизеля;

7 – провод системы диагностики.





Рис.110. Алгоритм работы свечей

накаливания:

1  –  ключ  зажигания  в  положении  I  «зажига-

ние»;

2 – ключ зажигания в положении II «стартер»;
3 – время включения контрольной лампы;
4 – время включения свечей накаливания;
5 – пуск дизеля;
t

V

– время предварительного накаливания;

t

R

– время принятия решения о пуске;

t

S

– время работы свечей во время пуска;

t

N

– время последующего накаливания после

запуска двигателя;

0-I-II – положения переключателя замка зажи-

гания (а/м УАЗ-Патриот).




При переводе ключом замка зажигания 3 положение I на ЭБУ поступает сиг-

нал (кривая 1) и ЭБУ включает индикатор 5 на панели приборов (кривая 3) и подает
напряжение  на  реле  2  (рис.109  и  110).  Начинается  фаза  предпускового  разогрева
свечи накаливания. Длительность фазы t

V

= 7 сек (кривая 5) вне зависимости от тем-

пературы ОЖ. При этом свеча накаливания уже разогревается до 850 °С.

По истечению времени t

V

ЭБУ гасит индикатор 5 на панели приборов и отклю-

чает подачу напряжения на свечи накаливания. Далее водителем принимается реше-
ние  о  включении  стартера  для  запуска  двигателя  (кривая  2)  t

R

,  для  чего  ключем

необходимо замок зажигания 3 необходимо перевести в положение  II и ЭБУ вновь
подаст напряжение на свечи накаливания.






149

В течение времени t

S



(

во время включения стартера) свечи накаливания остают-

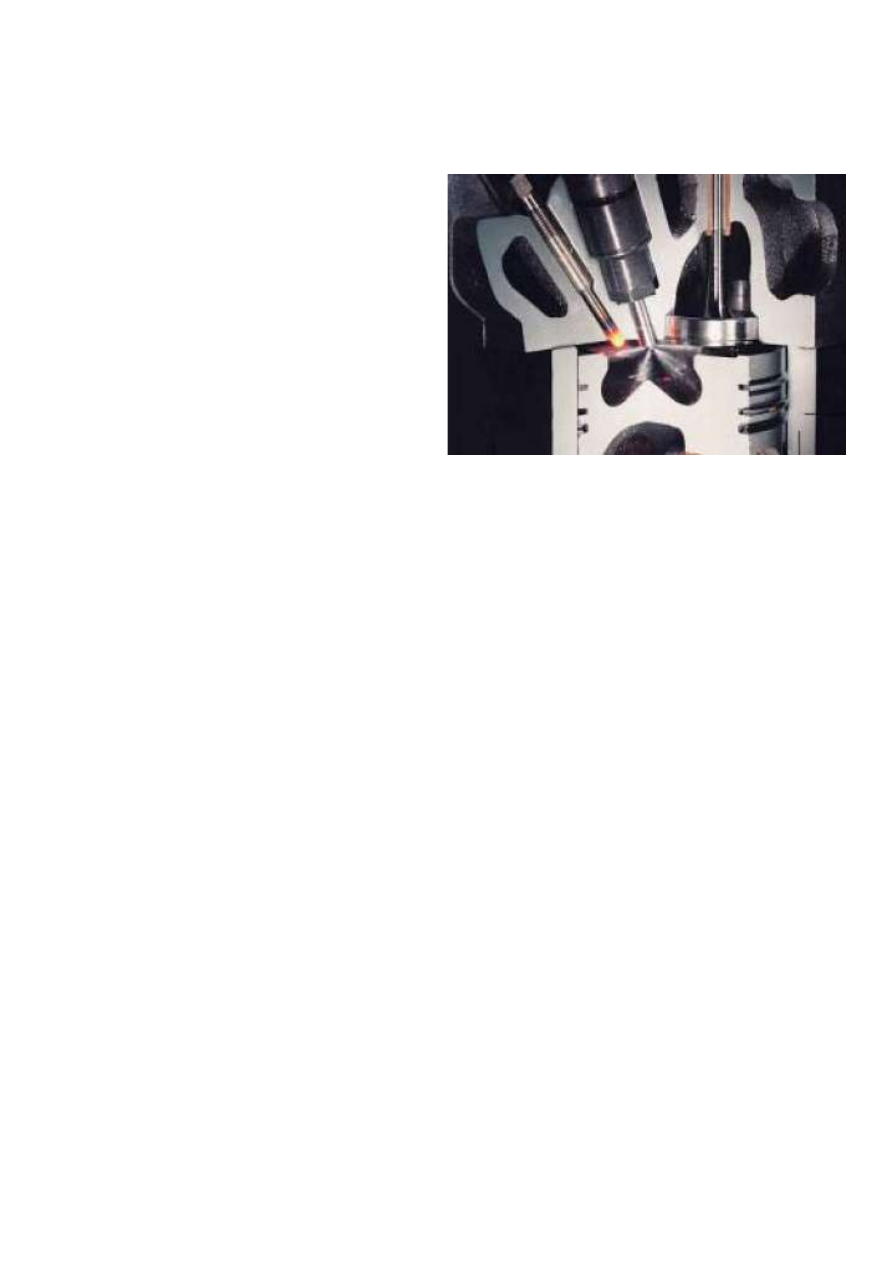

ся  под  напряжением  для  облегчения  запуска  двигателя.  В  фазе  пуска  впрыснутые
капли топлива испаряются и воспламеняются в сжатом, горячем воздухе. Освобож-
дающаяся тепловая энергия инициирует процесс сгорания.

В  случае  запуска  двигателя  вы-

ключатель  зажигания  переводится  в
положение  I  (кривая  2).  ЭБУ  подает
сигнал  на  реле  2  и  отключает  подачу
напряжения  на  свечи  накаливания  и
затем  для  снижения  «голубого»  дыма
(«голубой»  дым  –  несгоревшие  угле-
водороды),  снижения  уровня  шума
сгорания при работе холодного двига-
теля  на  фазе  прогрева,  ЭБУ  снова
подключает свечи накаливания на пе-
риод  времени  t

N

,

  пока  температура

ОЖ  не  достигнет  +40˚С.    Независимо  от  температуры  окружающей  среды  свечи
накаливания не включаются только при условии если температура ОЖ выше +60˚С
(при температуре ОЖ +60˚С свечи кратковременно включаются на 2 с.).

В случае если двигатель не запустился, выключатель зажигания переводится в

положение I или 0. ЭБУ подает сигнал на реле 2 и отключает подачу напряжения на
свечи накаливания. Далее процедура запуска повторяется до тех пор, пока двигатель
не запустится или возникшая неисправность препятствующая пуску не будет устра-
нена.

На режиме прогрева двигателя ЭБУ увеличивает частоту вращения коленчато-

го вала двигателя до 1100 мин

-1

 и затем по мере прогрева и увеличения температуры

ОЖ снижает ее до минимальной равной 850 мин

-1

.


6.4.4 Дополнительные функции системы управления двигателем
Для защиты двигателя и топливной аппаратуры во время эксплуатации в ЭБУ

заложены следующие дополнительные функции:

- уменьшение видимого дыма (противодымная функция);
-  защита  двигателя  от  прегрева  (снижение  топливоподачи  при  достижении

температуры ОЖ 115˚С);

-  защита  топливной  аппаратуры  (снижение  топливоподачи  при  повышении

температуры топлива поступающего из топливного бака свыше 50˚С).


6.4.4.1 Функция уменьшения видимого дыма (противодымная функция)
Для того, чтобы во время эксплуатации автомобиля из  его выхлопной трубы

не было выбросов видимого черного дыма ЭБУ программно снижает цикловую по-
дачу топлива обеспечивая бездымное сгорание топлива.


6.4.4.2 Защита двигателя от перегрева

Для защиты деталей двигателя от последствий связных с перегревом двигателя

(задиры, коробления, и т.п.) при достижении температурой ОЖ на выходе из двига-
