6.3.2 Патрубок с дроссельной заслонкой с электроприводом (7.04505.000)



На фланце впускной трубы двигателя установлен патрубок с дроссельной за-

слонкой, которая приводится от электродвигателя (рис.94, 95). Этот патрубок уста-
новлен  перед  каналом  ввода  рециркулируемых  ОГ  в  систему  впуска  двигателя.  В
обесточенном состоянии заслонка находится в открытом положении.

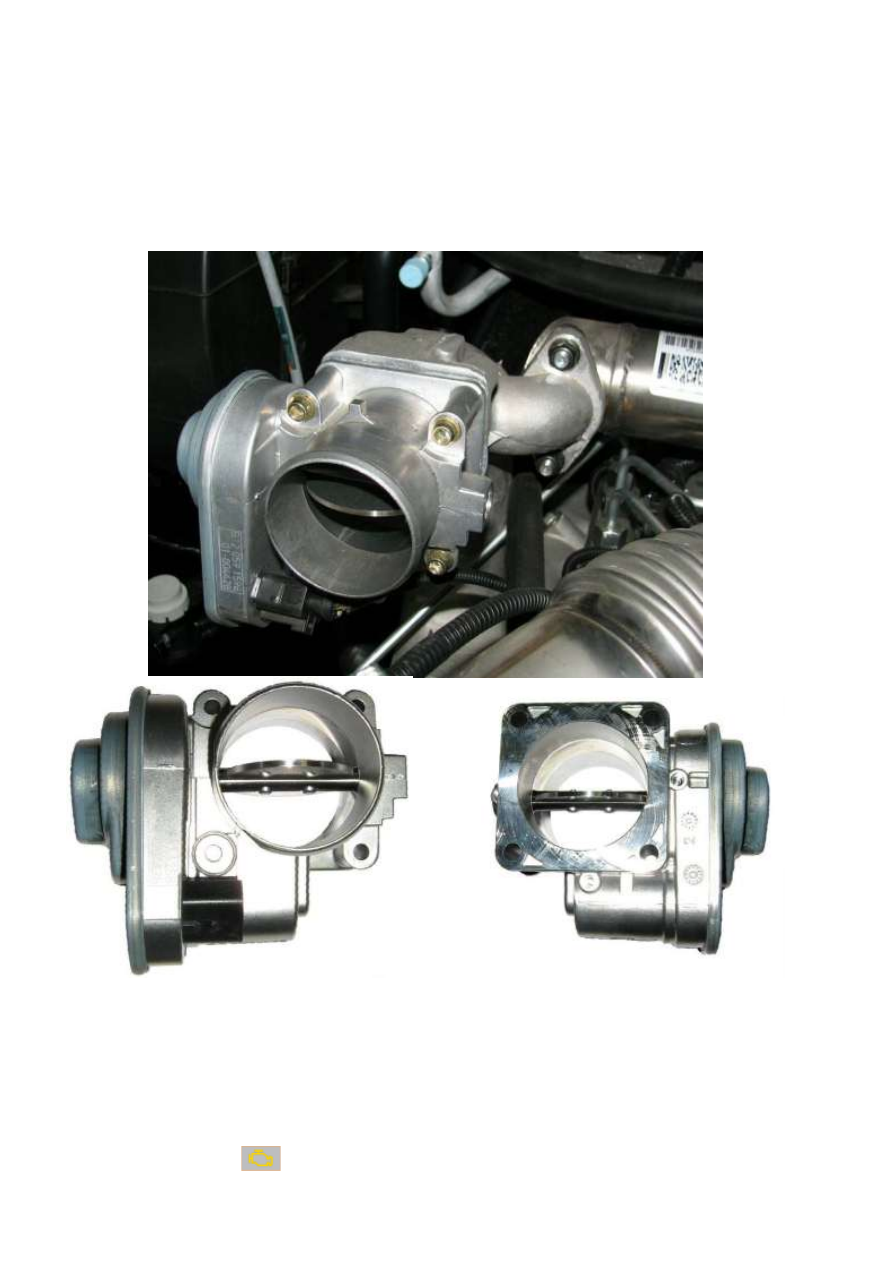

Рис.94. Внешний вид воздухоподающего патрубка с дроссельной заслонкой



Назначение
Увеличение  перепада  давлений  между  выпускным  коллектором  и  впускной

трубой для увеличения массы рециркулируемых ОГ.

Последствия неисправности
При  неисправности  рециркуляция  ОГ  не  производится.  На  панели  приборов

загорается индикатор

.








127



Рис.95. Место установки патрубка с дроссельной заслонкой с электроприводом



6.3.3 Клапан регулирования давления топлива

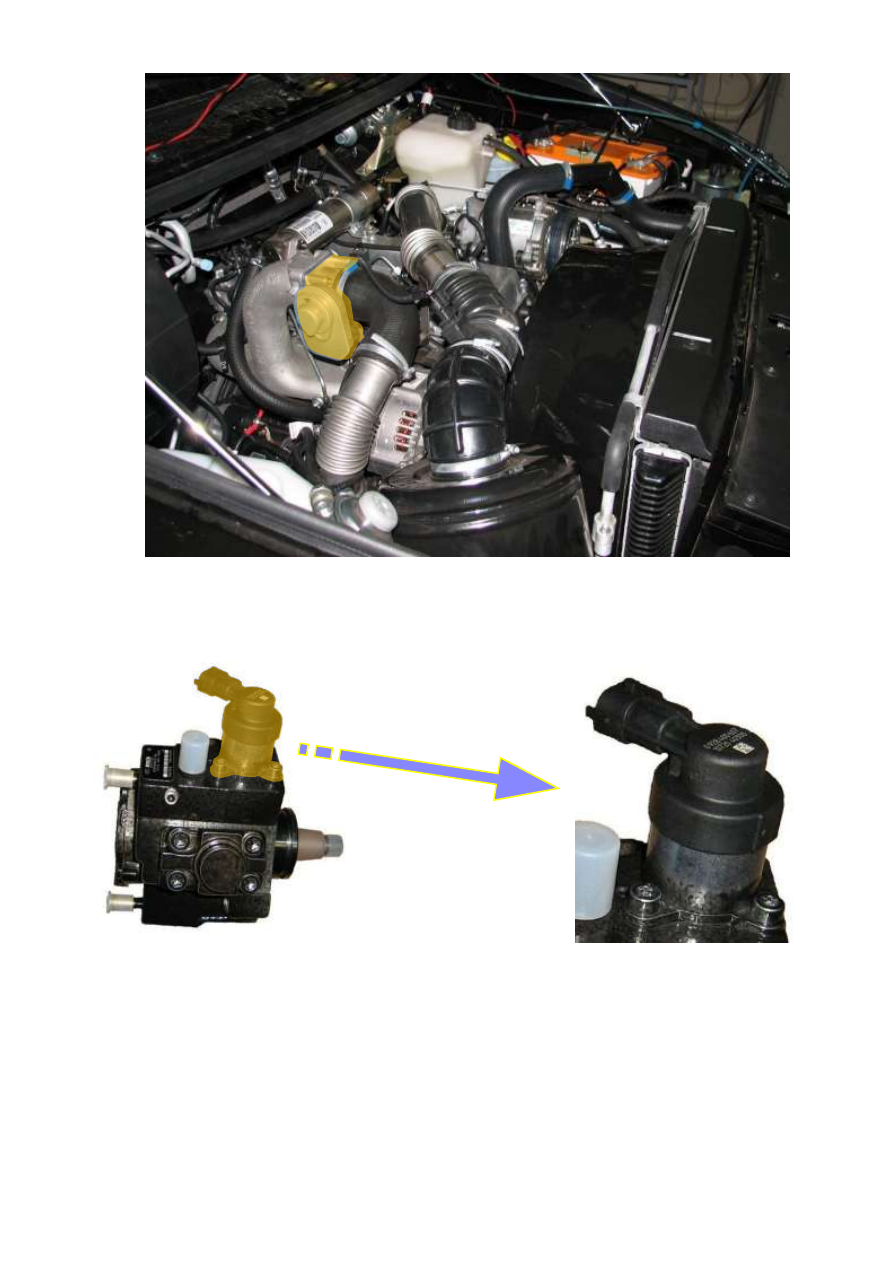

Рис.96. Внешний вид и расположение клапана регулирования давления топлива

Клапан регулирования давления топлива установлен на ТНВД (рис.96).
Он предназначен для регулирования давления топлива в магистрали высокого

давления  по  командам  блока  управления.Регулирование  высокого  давления  произ-
водится  путем  дросселирования  топлива  в  магистрали  низкого  давления.  Преиму-
щество этого способа заключается в том, что насос высокого давления подает топ-
ливо именно под тем давлением, которое в данный момент необходимо.

Благодаря этому снижаются затраты мощности на привод  ТНВД, и уменьша-

ется нагрев топлива.






128

6.3.4 Подогреватель топлива (1 455 711 005)
Подогреватель топлива (рис.97) установлен между корпусом ФТОТ и смен-

ным фильтрующим элементом. Подогреватель предотвращает закупоривание пор
фильтрующего элемента кристаллами парафина, образующимися в топливе при экс-
плуатации в холодное время года и снижает противодавление в контуре низкого
давления. Подогрев осуществляется с помощью электронагревательного элемента.



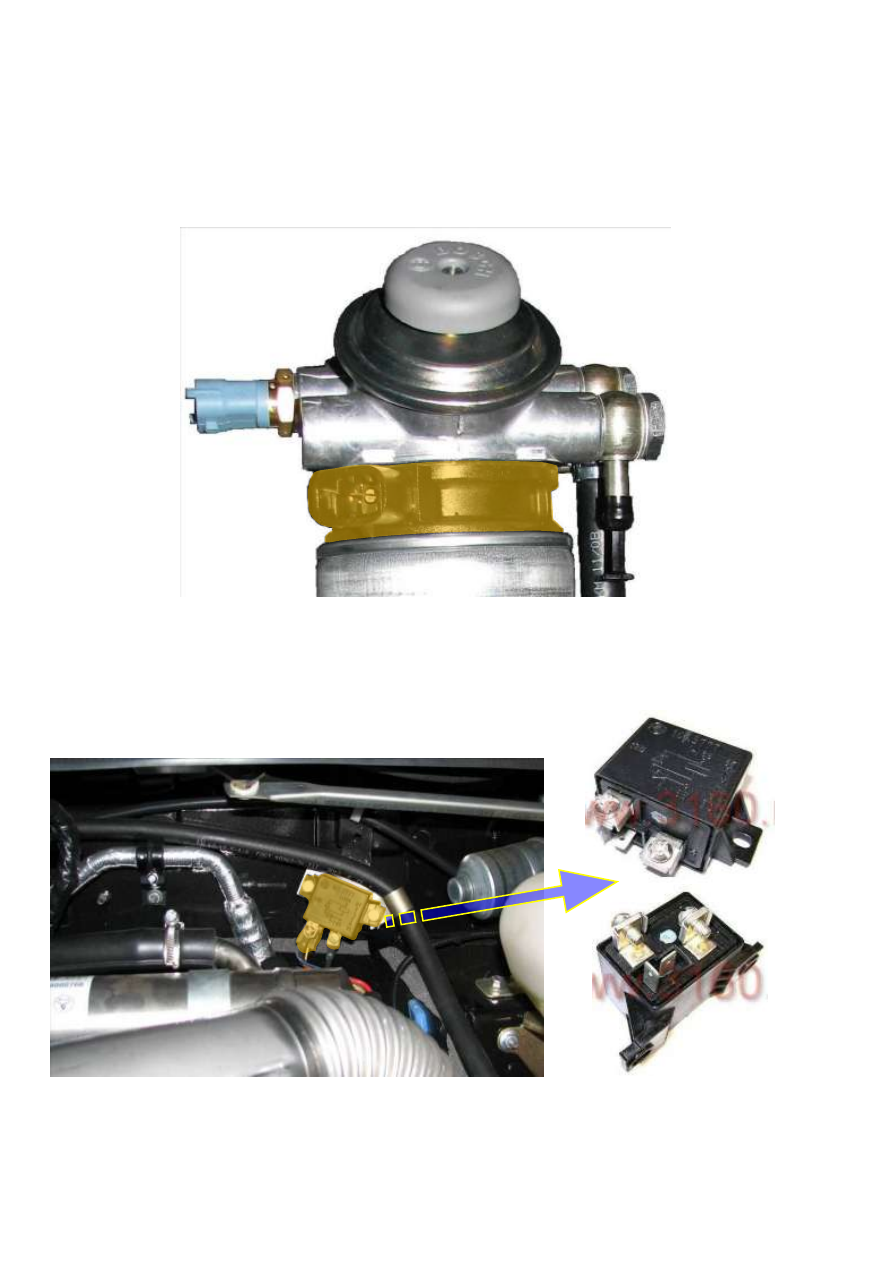

Рис.97. Внешний вид и расположение подогревателя топлива

6.3.5 Реле свечей накаливания 16.3777
Реле свечей накаливания (рис.98) по сигналу ЭБУ подключает к бортовой сети

свечи накаливания для облегчения пуска холодного двигателя.






а)





б)

Рис.98. Реле свечей накаливания 16.3777  (3151-48-3747040-00):

а – расположение в моторном отсеке автомобилей



УАЗ-31638 Патриот, УАЗ-23638 Пикап, УАЗ-

23608 Карго; б – внешний вид реле [4].






129

6.3.6 Реле управления электровентиляторами системы охлаждения двига-

теля 31638.3747092 автомобилей семейства УАЗ Патриот

Управление  работой  электровенитиляторов  (рис.100)  осуществляется  по  сиг-

налам ЭБУ подключающим через реле (рис.99) электровентиляторы №1 и №2 в за-
висимости  от  температуры  ОЖ  выходящей  из  двигателя  для  всех  автомобилей  се-
мейства УАЗ-Патриот и дополнительно по давлению хладоагента в контуре системы
кондиционирования автомобиля (рис.101).

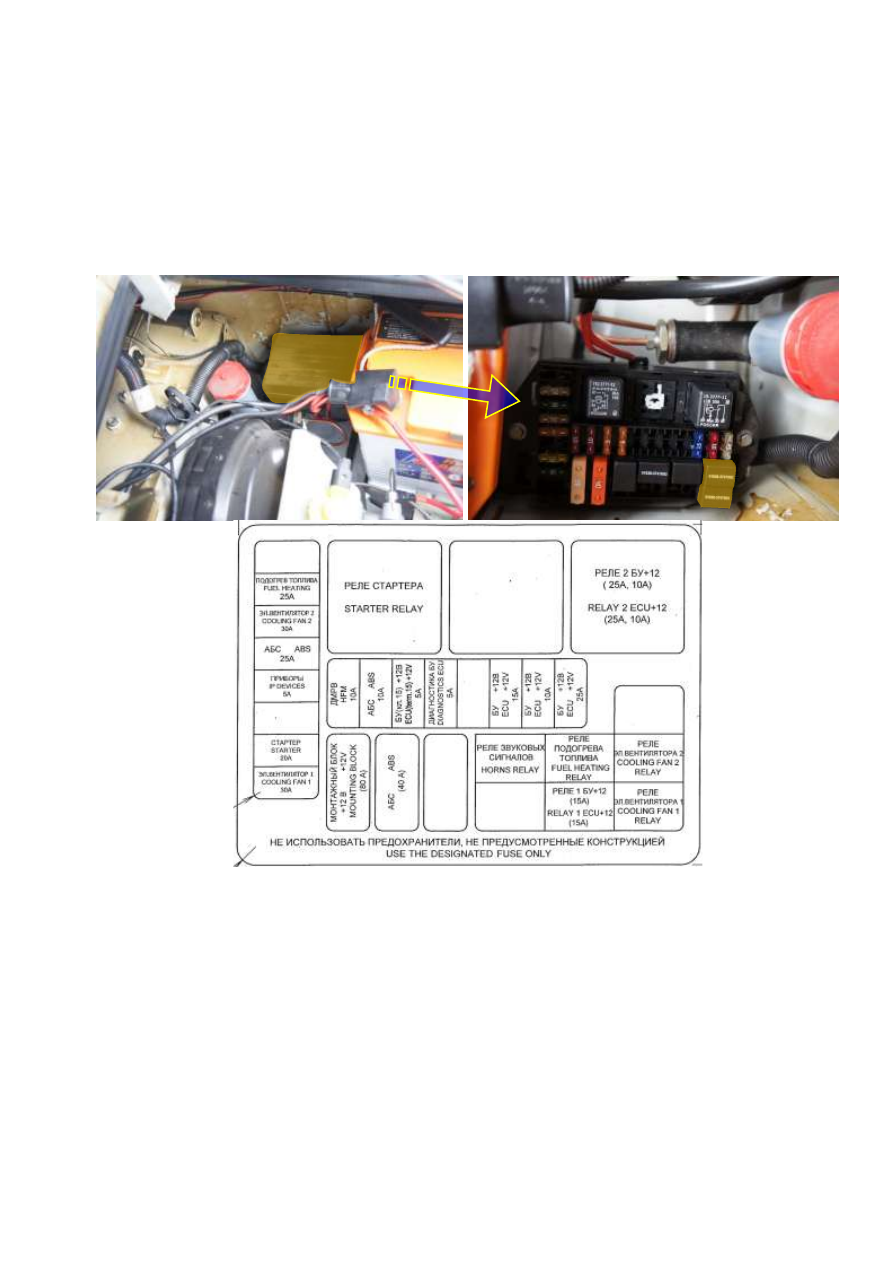

Рис.99. Расположение реле 31638.3747092



 в блоке предохранителей и блока

предохранителей в подкапотном пространстве автомобиля:

а – расположение блока предохранителей в моторном отсеке автомобилей



УАЗ-31638 Патриот,

УАЗ-23638 Пикап, УАЗ-23608 Карго; б – расположение реле в блоке предохранителей [4].
