30













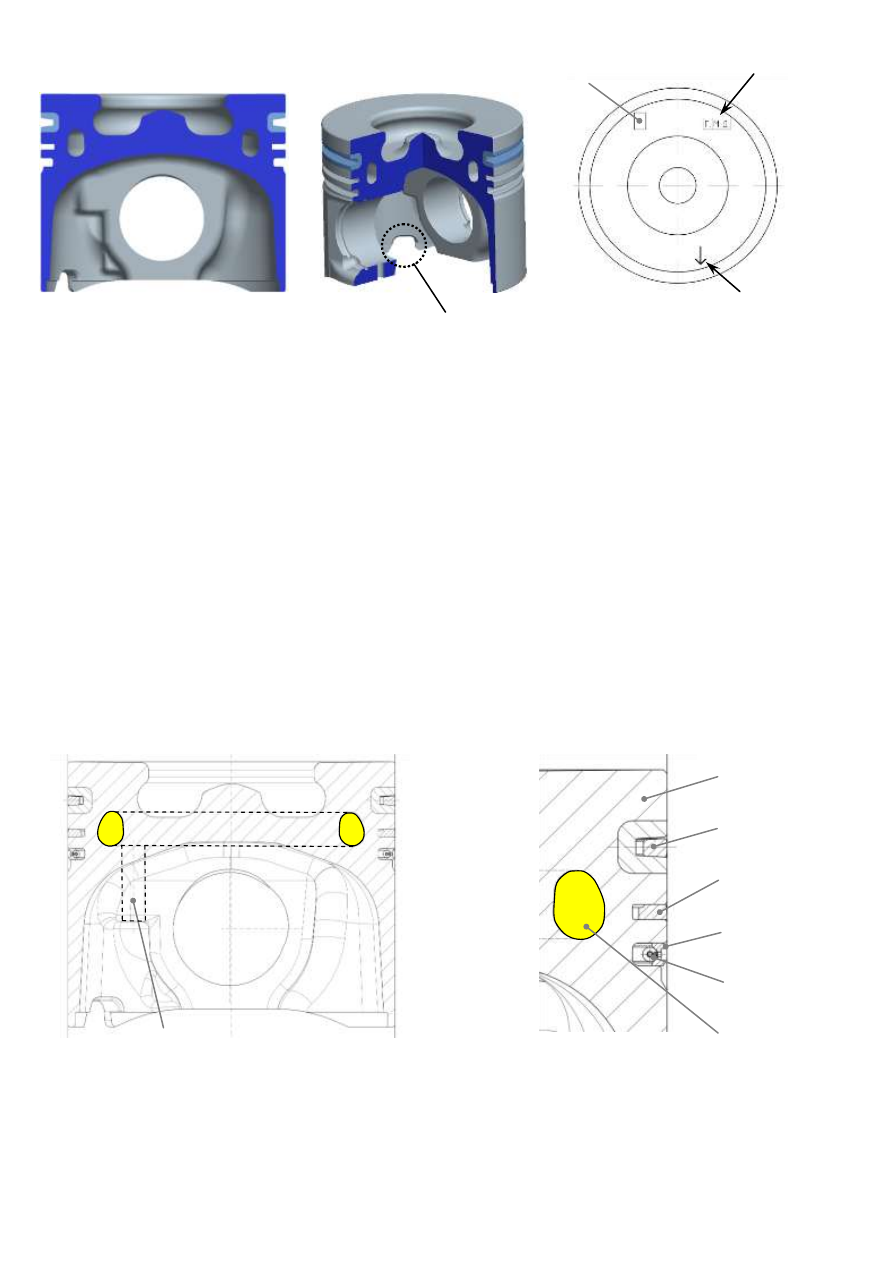

Рис.13. Поршень:

1 – вырез под форсунку охлаждения поршня; 2 – стрелка для правильной ориентации поршня при
сборке цилиндропоршневой группы; 3 – место маркировки размерной группы поршня; 4 – место
маркировки  даты  изготовления  поршня  («Г»-год,  «М»-месяц  обозначается  латинскими  буквами
от А-январь, B - февраль, C – март, D – апрель, E – май, F – июнь, G – июль, H – август, I – сен-
тябрь, J – октябрь, K – ноябрь до L-декабрь, «Д»-день).

Поршневые кольца (рис.14).

Верхнее компрессионное кольцо 2 изготовлено из  стали RIK SP3 и имеет рав-

носторонний трапецеидальный профиль (угол 6˚12´) и износостойкое антифрикцион-
ное покрытие наружной рабочей поверхности IP-251.

Нижнее компрессионное кольцо 3 изготовлено из чугуна RIK 20A, имеет кони-

ческую  («минутную»  угол  1˚30´)  наружную  рабочую  поверхность  с  износостойким
антифрикционным покрытием. Высота кольца

01

,

0

03

,

0

2





 мм.

Маслосъемное  кольцо  4  изготовлено  из  стали  RIK  SP3M,  коробчатого  типа,  с

пружинным  расширителем  5,  с  износостойким  антифрикционным  покрытием  рабо-
чих поясков поверхности, обращенной к зеркалу цилиндра. Высота кольца

01

,

0

03

,

0

3





 мм.









Рис.14. Поршневые кольца в сборе с поршнем:

1 – поршень; 2 – верхнее компрессионное кольцо; 3 – нижнее компрессионное кольцо; 4 – масло-
съемное кольцо; 5 – пружинный расширитель; 6 – канал для охлаждения стенок камеры сгорания
и зоны расположения поршневых колец; 7 – отверстие для подвода масла в канал охлаждения

.

1

2

3

4

5

6

7

1

2

3

4




31

Поршневые кольца в соответствующие канавки устанавливаются маркировкой

«R»  вверх,  замки  компрессионных  колец  разводят  в  противоположные  стороны,  за-
мок  маслосъемного перпендикулярно линии, соединяющей стыки компрессионных.


Поршневой палец (рис.15) – трубчатого сечения, плавающего типа, при работе

двигателя свободно вращается в бобышках поршня и втулке шатуна. Осевое переме-
щение  пальца  ограничивается  стопорными  кольцами.  Палец  изготовлен  из  стали
SCM42OH  и  для  увеличения  твердости  и  износостойкости  наружная  поверхность
пальца подвергнута цементации. Поршневые пальцы по наружному диаметру на раз-
мерные группы не делятся. Масса пальца 272±1,5 г.






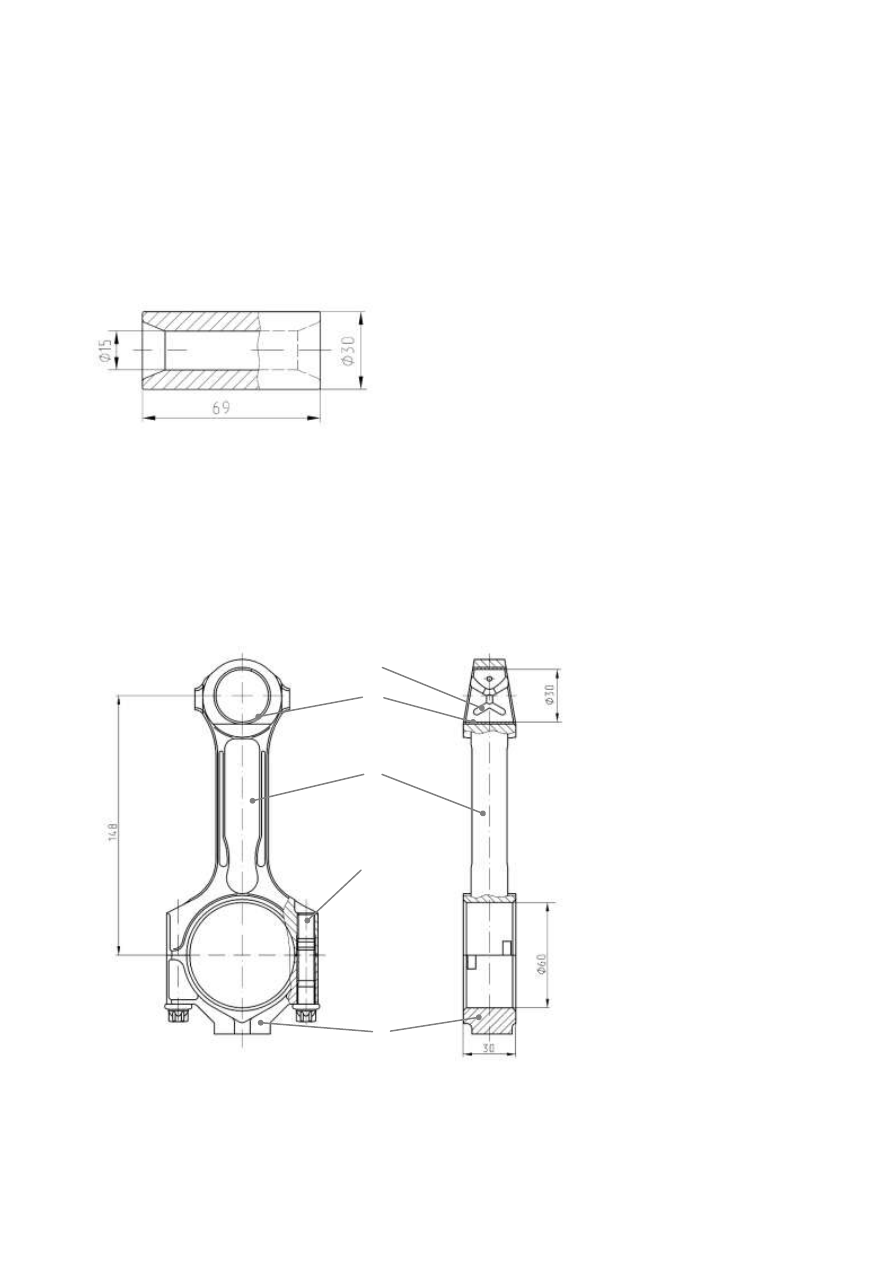

Рис.15. Поршневой палец



Шатун (рис.16) – для повышения прочности кованый из легированной хромом

и никелем стали 40ХН. Крышка шатуна 2 из той же стали, обрабатывается в сборе с
шатуном 1 и, поэтому, является индивидуальной (не взаимозаменяемой) для каждого
шатуна.  Крышка  к  шатуну  крепится  болтами  3  изготовленными  из  стали  38ХГНМ,
имеющими  центрирующие  пояски  для  обеспечения  постоянства  формы  опоры  ша-
тунного  подшипника  при  разборке-сборке  двигателя  и  его  надежной  работы.  В
поршневую головку шатуна запрессована сталебронзовая втулка 4, имеющая канавки
5 для подвода смазки к сопряжению палец-втулка.









Рис.16. Шатун:

1 – шатун;
2 – крышка;
3 – шатунный болт;
4 – втулка;
5 – канавки для подвода масла.



В зависимости от массы шатуны делят на 2 группы и маркируют белой или зе-

леной  краской.  При  массе  шатуна  m  =  1030

+5

  г.  его  маркируют  белой  краской,  при

массе шатуна m = 1030

-5

 г. его маркируют зеленой краской.

1

2

3

4

5




32

6

Коленчатый  вал  (рис.17)  –  кованый  из  легированной  хромом,  молибденом  и

ванадием  высококачественной  стали  42ХМФА,  пятиопорный,  имеет  для  разгрузки
опор восемь противовесов. Износостойкость рабочих поверхностей шеек коленчатого
вала обеспечивается  газовым азотированием.  Диаметры коренных шеек  Ø

035

,

0

049

,

0

62





мм,

шатунных Ø

025

,

0

039

,

0

56





мм. Ширина шатунных шеек

1

,

0

30



мм, коренных

3

,

0

34



мм, средней

коренной

05

,

0

34



мм. Масса коленчатого вала 25 кг.

Направление вращения коленчатого вала – правое (при направлении взгляда со

стороны носка). Вал подвергнут динамической балансировке.

В коренных (кроме средней) и шатунных шейках просверлены масляные кана-

лы  для  подачи  масла  от  коренных  к  шатунным  подшипникам,  соединенные  между
собой  косыми  отверстиями.  Внешние  выходы  сверлений  в  кривошипах  закрыты
пробками 7. В процессе вращения коленчатого вала продукты износа, находящиеся в
масле, отделяются за счет действия центробежной силы инерции и накапливаются в
полостях под пробками.

На переднем конце коленчатого вала (рис.18) устанавливаются на шпонках 4 и 18

ведущая звездочка привода распределительных валов 7 и шкив-демпфер, между ними
установлена стальная распорная втулка 9, которые крепятся одним стяжным болтом 1
(М20



1,5).



Наружная  поверхность  втулки  9,  контактирующая  с  рабочей  кромкой  манжеты

10, для увеличения износостойкости имеет  закаленный слой.



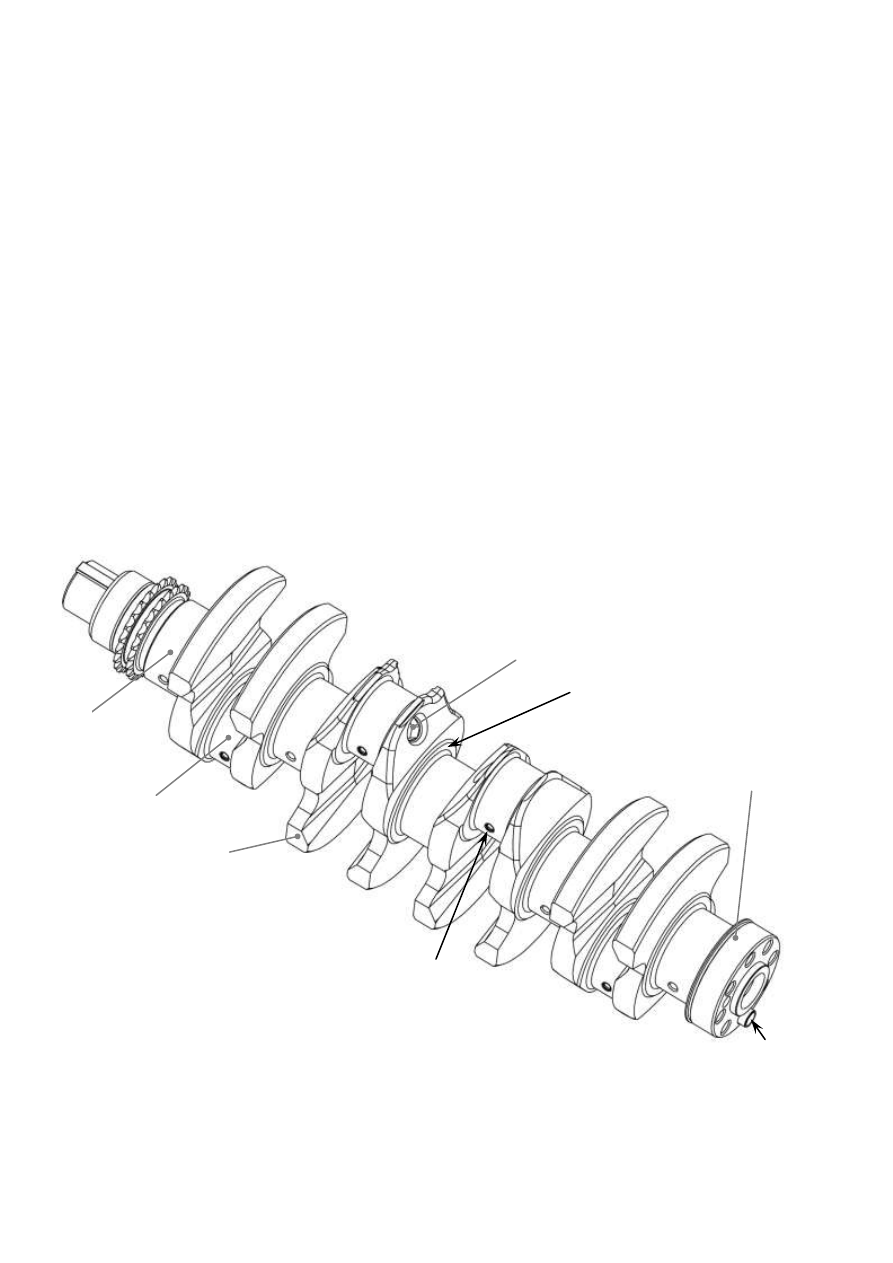

Рис.17. Вал коленчатый в сборе с пробками, установочным штифтом и звездочкой:

1  –  1-я  коренная  шейка;  2  –  1-я  шатунная  шейка;  3  –  3-й  противовес;  4  –  отверстие  для  подвода
масла к 3-му шатунному подшипнику; 5 – шейка под задний сальник; 6 – штифт установочный ма-
ховика; 7 – пробка (заглушка) масляного канала; 8  – опорная поверхность под упорный подшип-
ник.



7

1

2

3

5

4

8

6




33

5

Передний  конец  коленчатого  вала  уплотняется  с  помощью  резиновой  манжеты

10,  установленной  в  крышке  цепи  19,  и  резинового  кольца  8  круглого  сечения,  уста-
новленным между звездочкой и распорной втулкой.

Шкив-демпфер  коленчатого  вала  состоит  из  двухручьевого  шкива  15  под  по-

ликлиновые ремни и диска демпфера 11. Диск демпфера напрессован на шкив через
кольцо  демпфера  14.  Демпфер  служит  для  гашения  крутильных  и  частично  осевых
колебаний  коленчатого  вала,  благодаря  чему  обеспечивается  равномерность  работы
ТНВД, уменьшается шум и облегчаются условия работы цепного привода распреде-
лительных валов. На шкиве 15 расположен ротор 12, имеющий «60 – 2» равномерно
расположенных  зуба,  которые,  пересекая  магнитное  поле  датчика  синхронизации,
обеспечивают  формирование  импульсов,  с  помощью  которых  микропроцессорный
блок управления определяет частоту вращения, угловое положения коленчатого вала
и момент начала впрыска топлива.














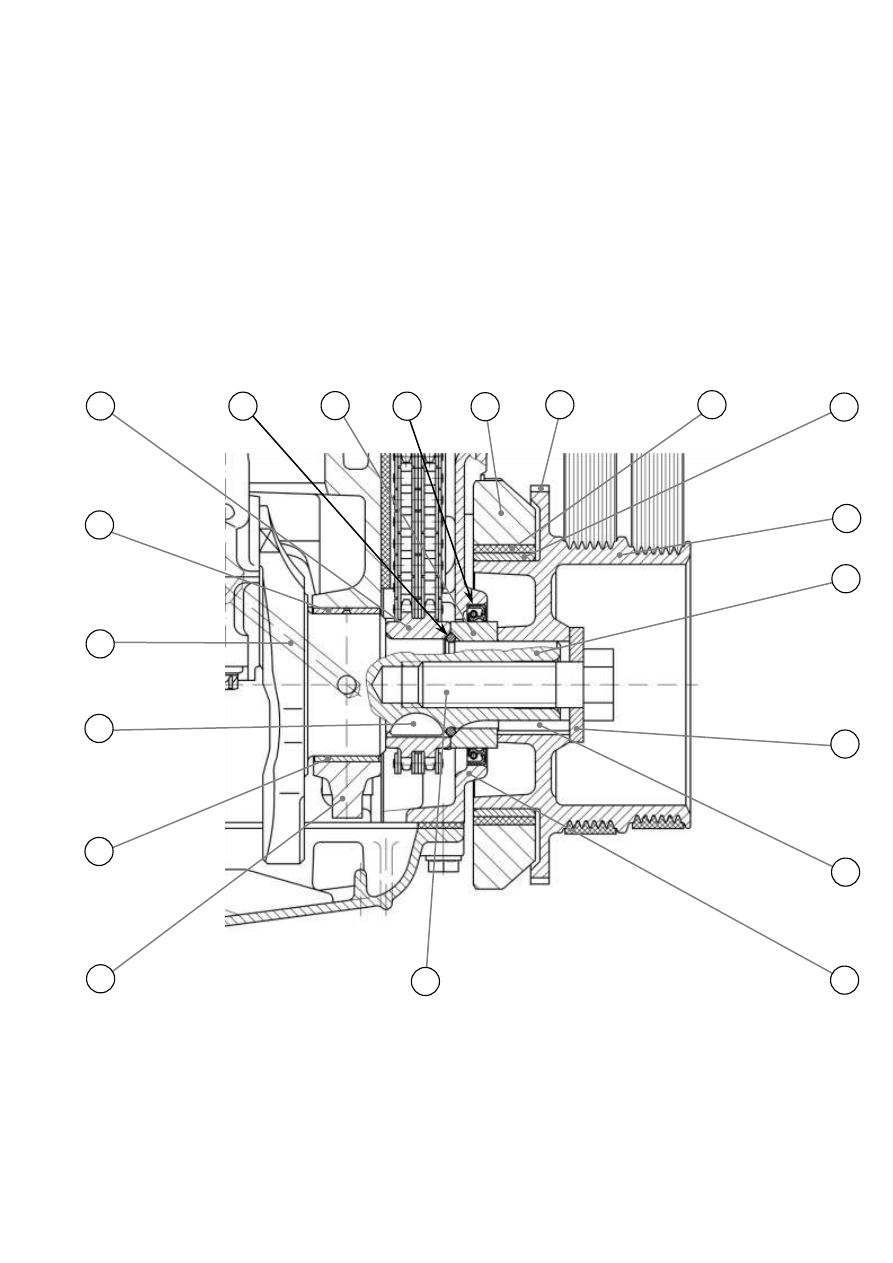

Рис.18. Передний конец коленчатого вала в сборе:

1 – стяжной болт; 2 – крышка коренного подшипника; 3 – нижний коренной вкладыш; 4 – шпонка
сегментная; 5 – канал подачи масла в шатунную шейку; 6 – верхний коренной вкладыш; 7 – звез-
дочка привода; 8 – уплотнительное кольцо;  9 – втулка распорная; 10 – манжета; 11 – диск демп-
фера; 12 – зубчатый венец ротора датчика положения коленчатого вала; 13 – элемент демпфиру-
ющий; 14 – кольцо демпфера; 15 – шкив коленчатого вала; 16 – вал коленчатый; 17 – шайба стяж-
ного болта; 18 – шпонка призматическая; 19 – крышка цепи.





1

15

2

7

8

9

6

3

4

5

19

18

10

11

12

17

16

14

13
