14

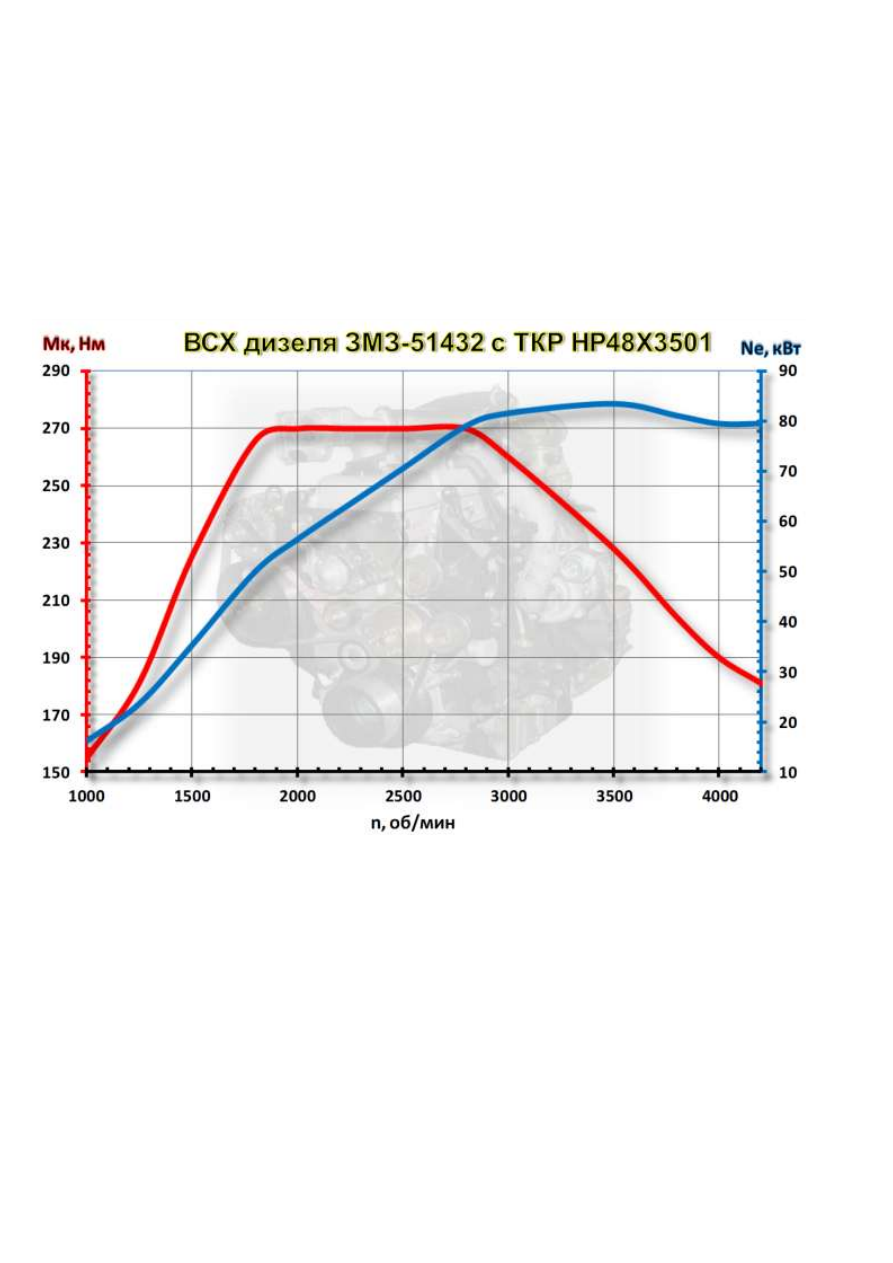

Рис.4. Внешняя скоростная характеристика

по крутящему моменту и мощности дизеля  ЗМЗ-51432 в комплектации НЕТТО.
















15












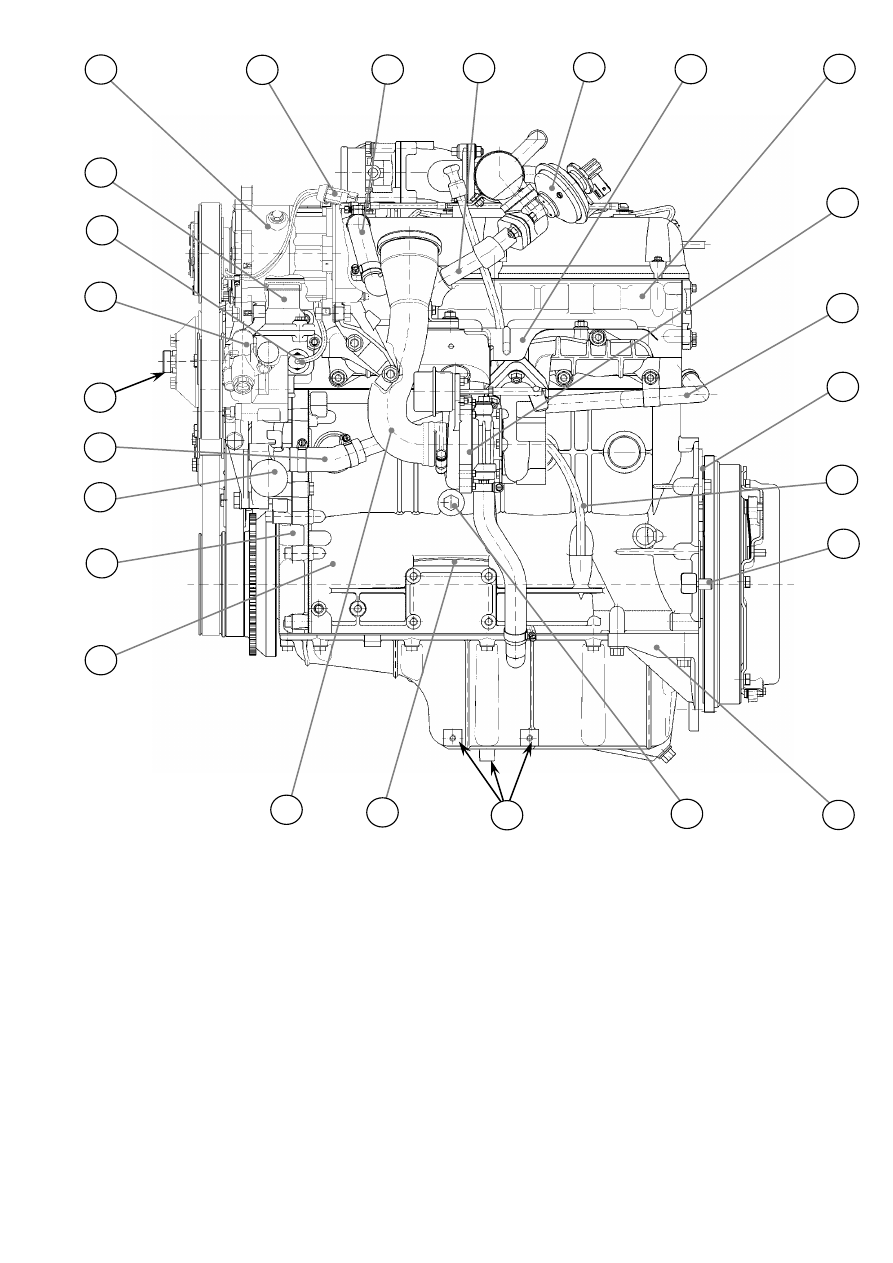

Рис.5. Двигатель (вид слева):



1 – блок цилиндров; 2  – крышка цепи; 3  – патрубок подвода охлаждающей жидкости в водяной
насос  (



44  мм);  4  –  шланг  соединительный  трубки  отопителя  с  патрубком  водяного  насоса;

5  –  опора  вентилятора  (М24



1,5  левая);  6  –  насос  ГУР;  7  –  датчик  температуры  охлаждающей

жидкости; 8 – патрубок термостата (отвода нагретой охлаждающей жидкости из двигателя -



38

мм);  9  –  компрессор  кондиционера;  10  –  разъем  электропровода  компрессора  кондиционера;
11 – шланг вентиляции; 12 – трубка рециркуляции отработавших газов; 13 – клапан рециркуляции
отработавших газов; 14 – экран теплоизоляционный; 15 – головка цилиндров; 16 – турбокомпрес-
сор;    17 – трубка отопителя; 18 – скоба подъема двигателя (транспортное положение); 19 – труб-
ка указателя уровня масла; 20 – штифт установочный картера сцепления (коробки перемены пе-
редач); 21 – усилитель картера сцепления; 22 – пробка (К1/4



) слива охлаждающей жидкости из

блока цилиндров; 23 – точки крепления лотка подогревателя (М8); 24 – место указания обозначе-
ния комплектации и порядкового номера двигателя; 25 – патрубок  впускной турбокомпрессора.





18

4

22

5

6

12

11

23

3

9

8

7

10

13

14

15

1

2

20

21

19

17

16

25

24




16












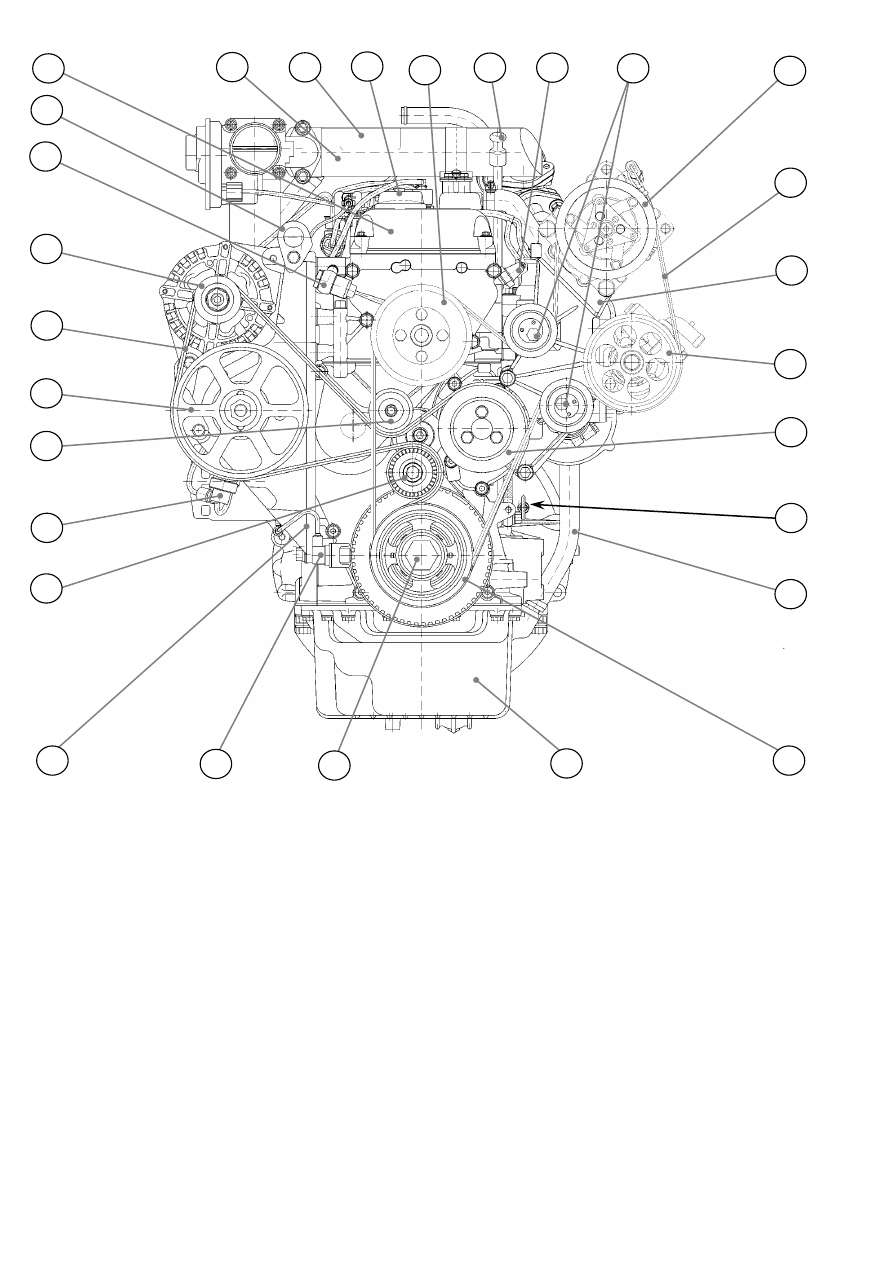

Рис.6. Двигатель (вид спереди):

1 – ролик натяжной ремня (автоматический,



65) привода водяного насоса, генератора и ТНВД;

2 – электромагнитный клапан управления расходом топлива; 3 – ролик опорный (



55); 4 – шкив

ТНВД (



167,5);  5  –  ремень  привода  водяного  насоса, генератора  и  ТНВД  (6РК  1600);  6  –  шкив

генератора (



52,1); 7 – штуцер отбора вакуума из вакуумного насоса; 8 – скоба подъема двигате-

ля;       9 – крышка клапанов; 10 – охладитель рециркулируемых газов (ОРГ); 11 – этикетка с обо-
значением комплектации, порядкового номера двигателя и IMA-кодов топливных форсунок; 12 –
крышка маслозаливной горловины; 13 – шкив вентилятора (



120,1); 14 – указатель уровня масла;

15 – датчик аварийного давления масла; 16 – ролики натяжения ремня привода вентилятора, ком-
прессора кондиционера и насоса ГУР (



55, эксцентриситет 6 мм); 17 – шкив компрессора конди-

ционера  (



121);  18  –  ремень  привода  вентилятора,  компрессора  кондиционера  и  насоса  ГУР

(6РК1700);  19  –  кронштейн  компрессора  кондиционера  и  насоса  ГУР;  20  –  шкив  насоса  ГУР
(



121);  21  –  шкив  водяного  насоса  (



108,8);  22  –  заглушка  отверстия  под  штифт-фиксатор  ко-

ленчатого  вала;  23  –  шланг  слива  масла  с  турбокомпрессора;  24  –  шкив  коленчатого  вала
(



120,3); 25 – картер масляный; 26 – болт стяжной коленчатого вала (М 20



1,5); 27 – датчик по-

ложения коленчатого вала; 28 – кронштейн ТНВД и генератора.





7

8

26

20

19

21

24

25

1

27

2

4

3

5

10

14

16

9

17

18

15

13

11

12

23

22

6

28




17













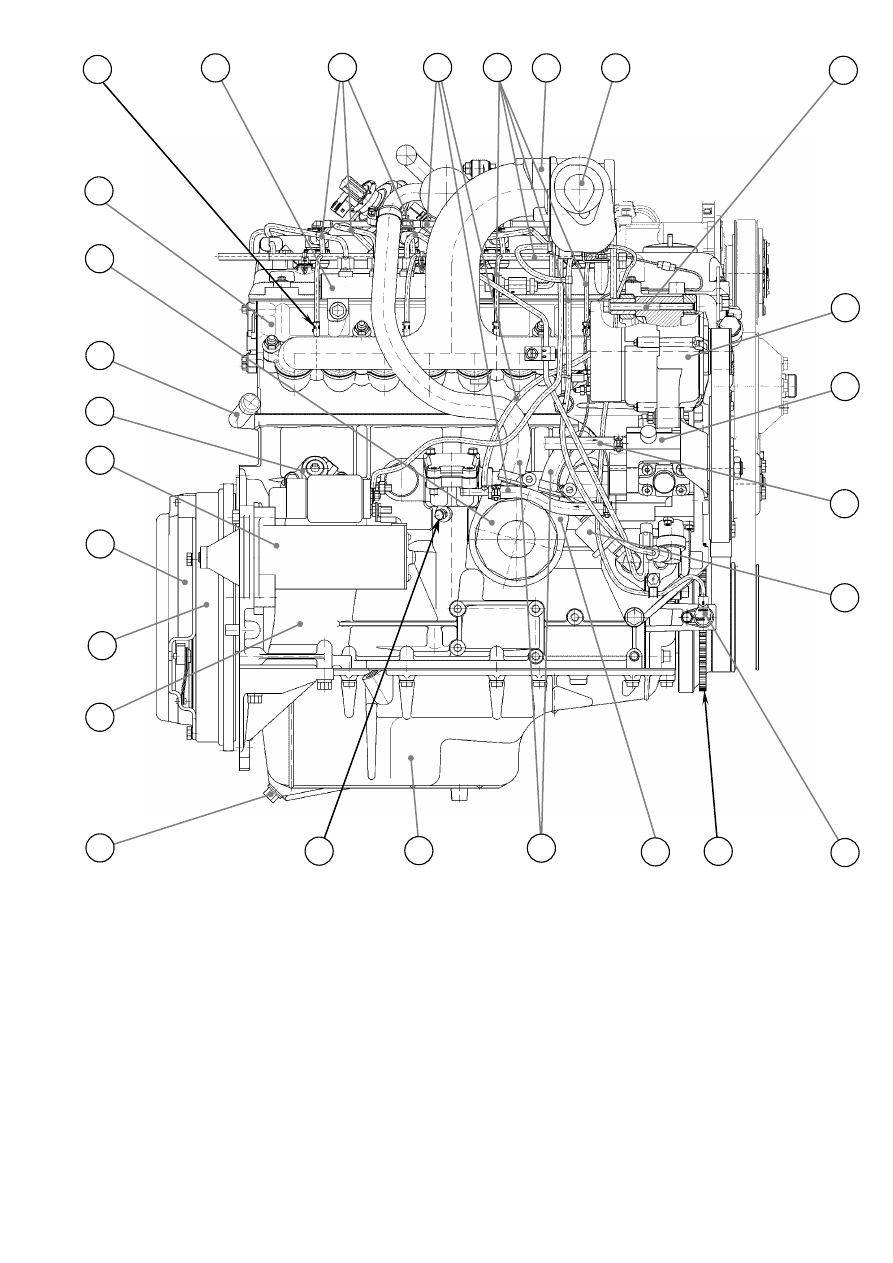

Рис.7. Двигатель (вид справа):

1 – блок цилиндров; 2  – маховик; 3 – сцепление; 4  – стартер; 5  – патрубок отопителя; 6  – трубка
отопителя; 7 – фильтр масляный; 8 – головка цилиндров; 9 – свеча накаливания; 10 – аккумулятор;
11 – топливопроводы высокого давления; 12 – топливопроводы отсечного топлива; 13 – жгут элек-
тропроводов системы управления двигателем; 14 – труба впускная; 15 – патрубок воздухоподаю-
щий; 16 – болт крепления генератора; 17 – генератор; 18 – топливный насос высокого давления; 19
– топливопровод подачи отфильтрованного топлива низкого давления к ТНВД; 20 – датчик указа-
теля давления масла; 21 – датчик положения коленчатого вала; 22 – ротор датчика положения ко-
ленчатого  вала;  23  –  жидкостно-масляный  теплообменник  (ЖМТ);  24  –  шланги  подвода-отвода
охлаждающей жидкости к ЖМТ; 25 – картер масляный; 26 – пробка (К1/8



) канала подвода масла

к приводу масляного насоса; 27 - пробка слива масла из двигателя (S15, М14х1,5).




11

12

13

9

6

8

10

5

27

1

2

3

4

7

22

23

16

15

14

21

26

24

25

17

18

19

20
