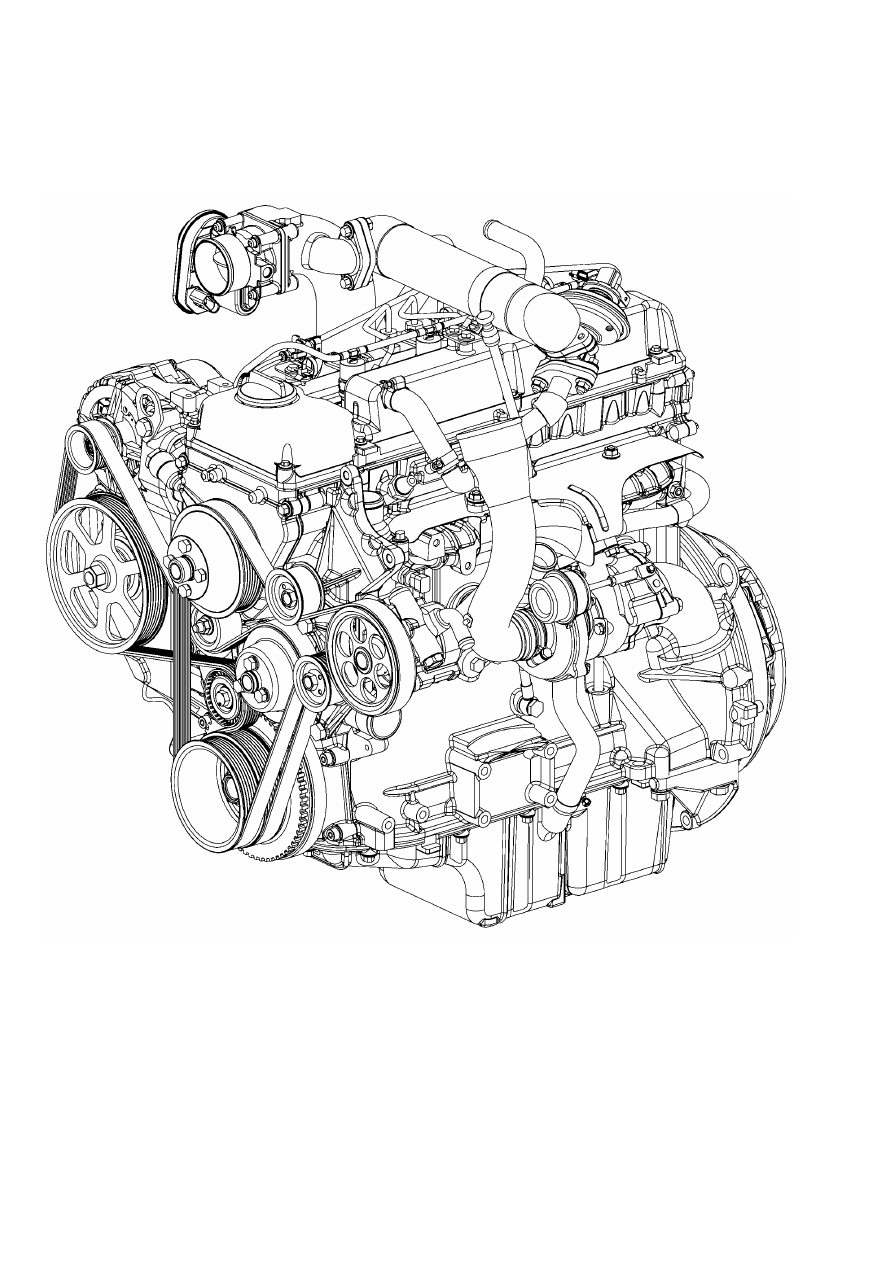

Рис.1в. Внешний вид двигателя без компрессора кондиционера,

насоса ГУР и деталей привода вентилятора















11

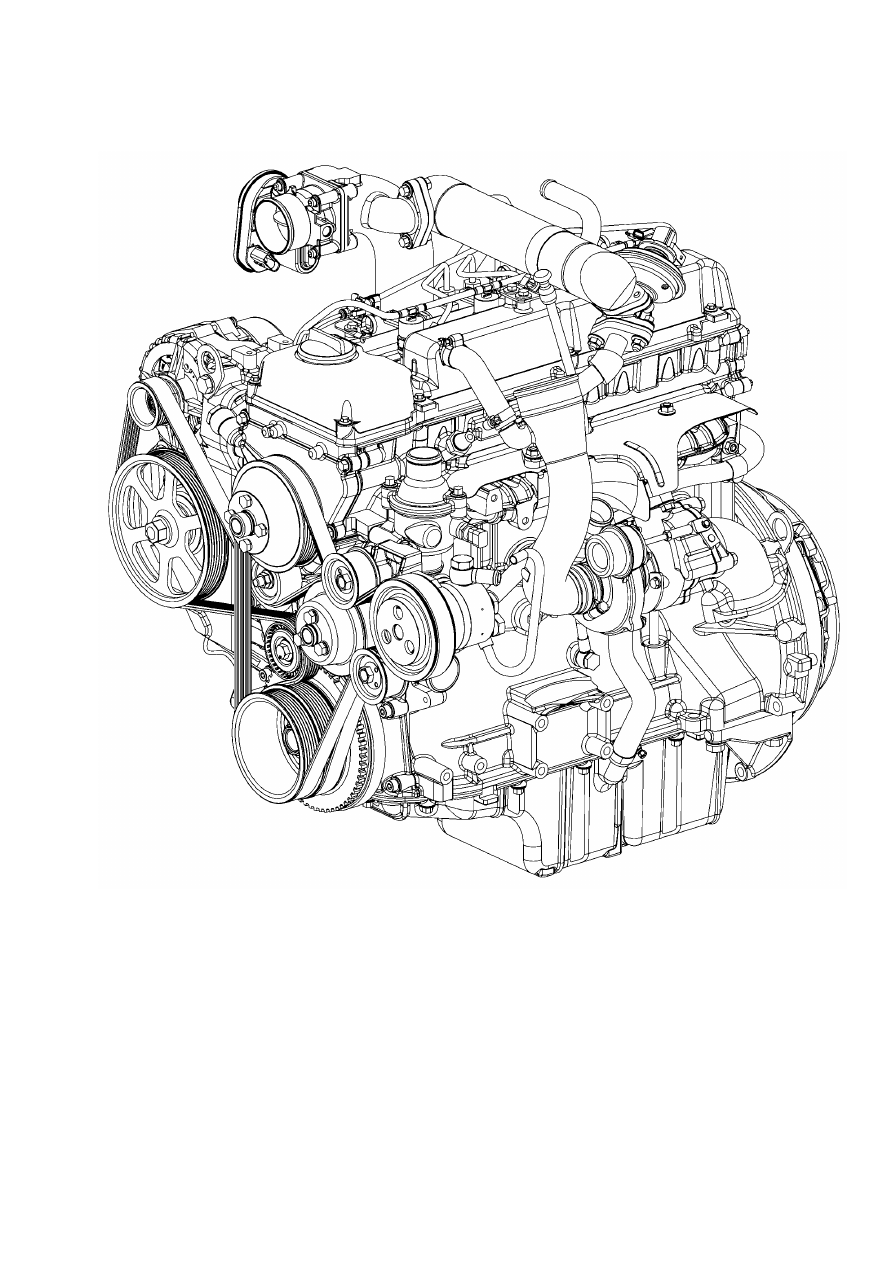

Рис.1в. Внешний вид двигателя без компрессора кондиционера,

насоса ГУР и деталей привода вентилятора














12

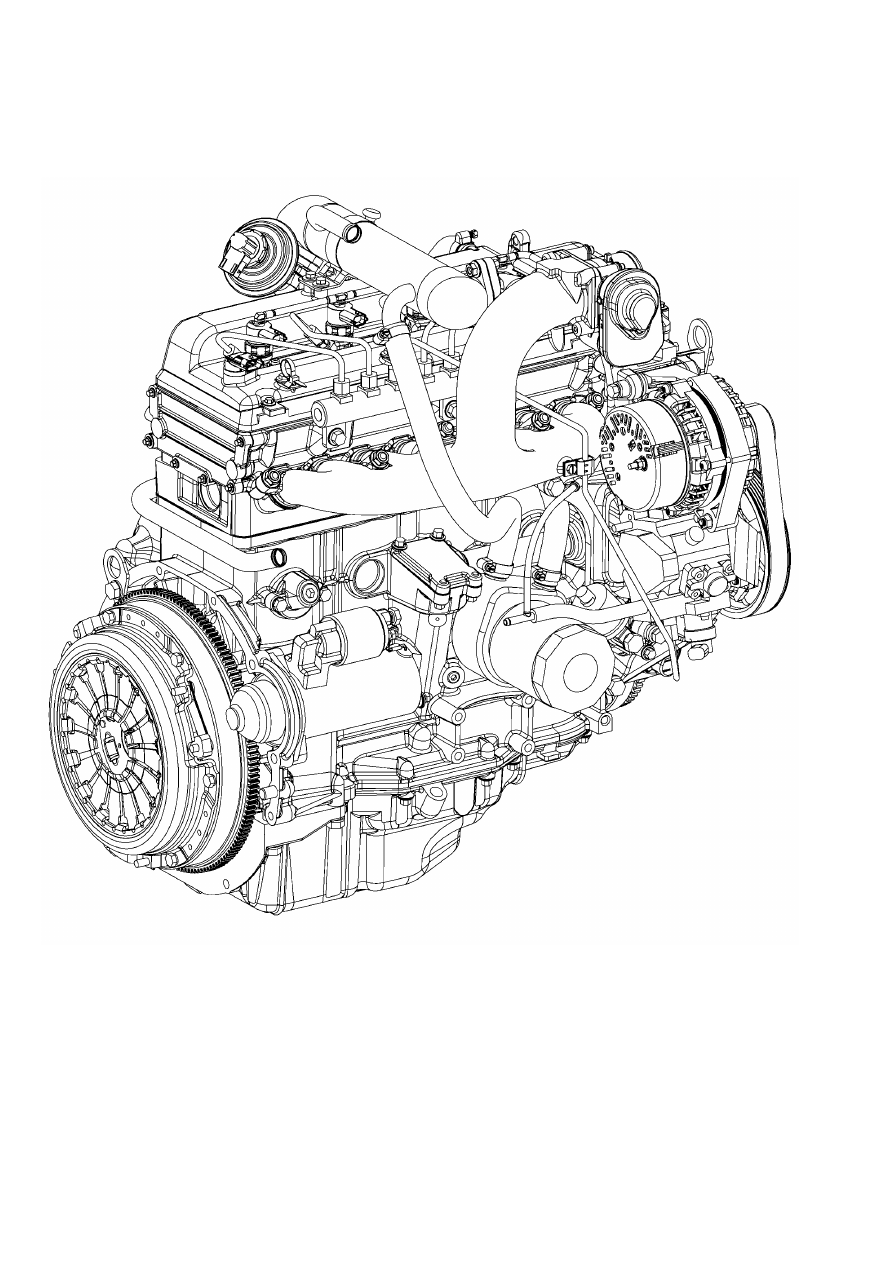

Рис.2. Общий вид двигателя для автомобилей, изготавливаемых на платформе

УАЗ-3163 «Патриот», в комплектации без компрессора кондиционера

с генератором 80А / 90A.









13

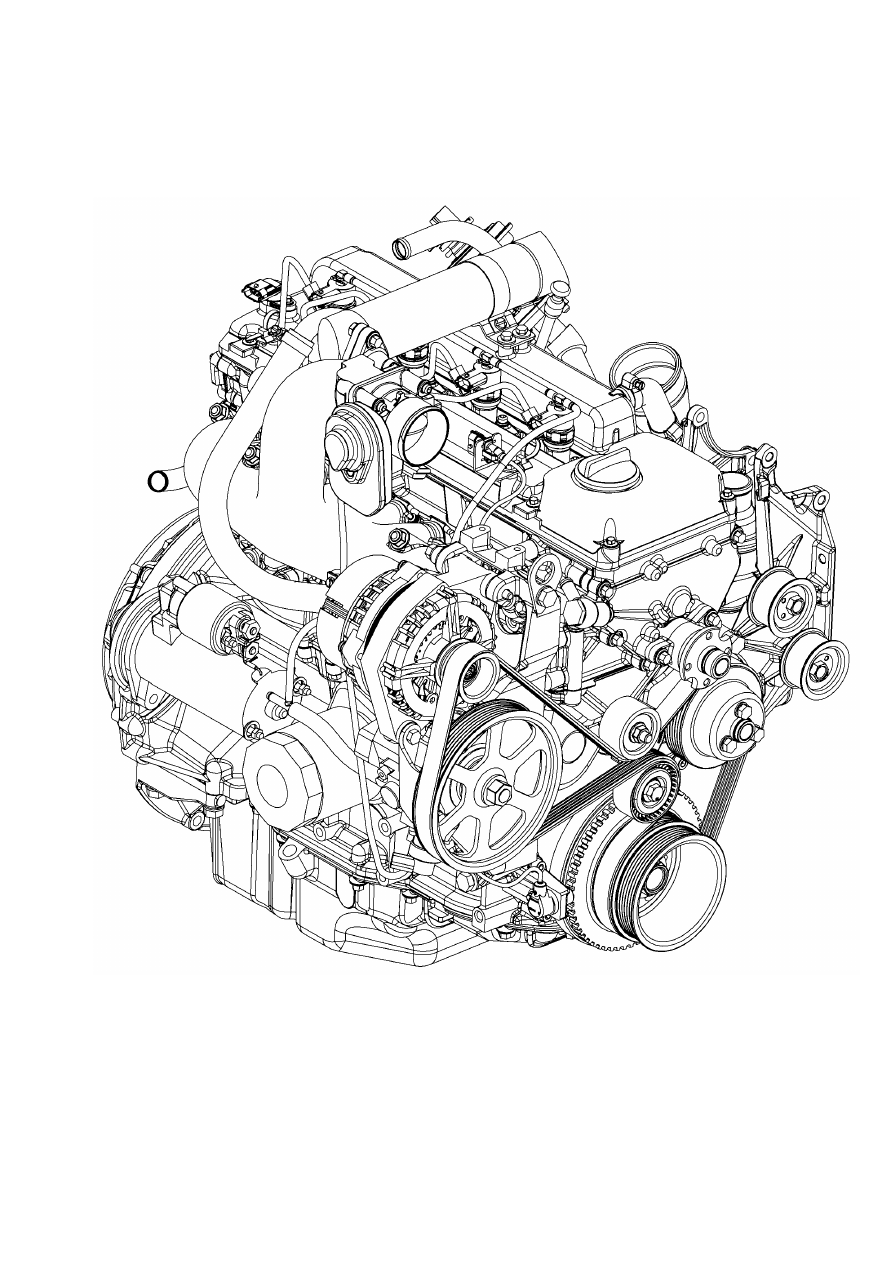

Рис.3. Общий вид двигателя для автомобилей, изготавливаемых

на платформе УАЗ-315148 «Хантер», в комплектации с наосом



гидроусилителя



руля,

 без компрессора кондиционера, с генератором 80А /90A.

 Конструктивные  особенности:    трубка  отопителя  с  дополнительным  патрубком,  шланг  подвода
топлива от фильтра тонкой очистки топлива к ТНВД длиной 480 мм (на двигателях по рис. 1 и
2 – 720 мм).
