88


5.4.1.7 Бак  масляный  рулевого управления. Бак  установлен отдельно от насоса.  В

баке  имеется  заливной  фильтр  3,  показанный  на  рисунке  65.  Масло,  возвращаясь  в  бак,
проходит  через  фильтр  2.  При  засорении  сетки  фильтра  2,  последний  приподнимается,
сжимая пружину 7, и масло поступает в бак, минуя фильтр. Уровень масла в баке замеряет-
ся указателем при незавернутой пробке 4.

Уровень масла должен находиться в пределах участка между меток на указателе.






5.4.1.8 Рулевые тяги. Тяги сошки рулевого управления и рулевой трапеции регу-

лируемые по длине. Шарниры рулевых тяг и усилительного механизма с кольцевыми вкла-
дышами 9 и 10, как показано на рисунке 66. В процессе эксплуатации шарниры не регули-
руются. В новых шарнирах допускается1 суммарный люфт в направлении, перпендикуляр-
ном оси пальца до 0,3 мм.

1-корпус;  2-фильтр;  3-фильтр  заливной;  4-
пробка  заливной  горловины  с  указателем
уровня  масла;  5-крышка;  6-сапун;  7-
пружина





Рисунок 65 - Бак масляный рулевого

управления

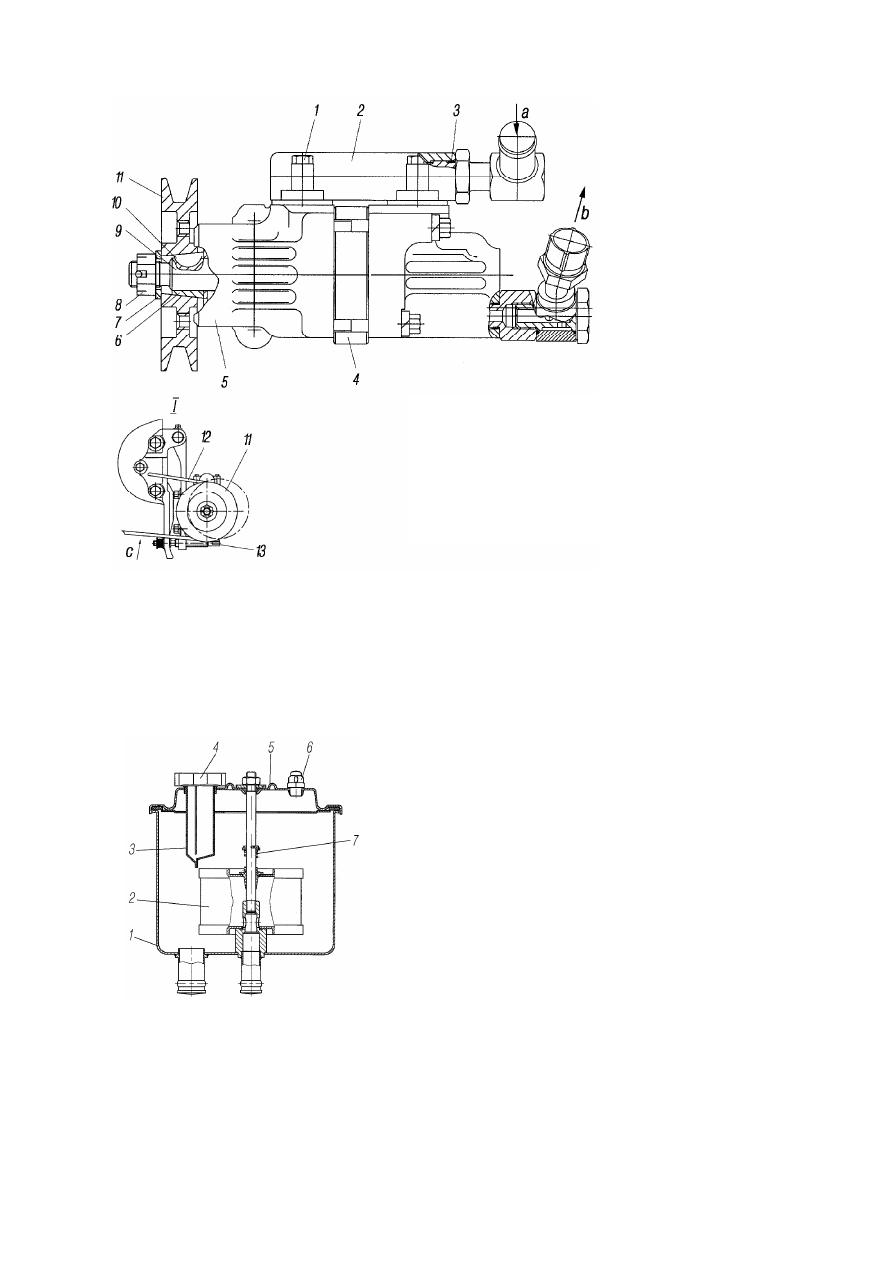

1-болт;  2-коллектор;  3-кольцо  уплотнительное;  4-
статор;  5-корпус;  6-втулка;  7-шайба;  8-гайка;  9-валик;
10-шпонка сегментная; 11-шкив; 12-ремень; 13-винт; I-
установка

насоса;

а-подвод;

b-нагнетание;

с-

направление натяжения ремня



Рисунок 64 - Насос усилительного механизма



89


















5.4.2 Техническое обслуживание рулевого управления
5.4.2.1 Техническое обслуживание рулевого управления заключается в периодиче-

ской  проверке  крепления  рулевого  механизма,  трубопроводов,  защитной  муфты  штока
усилительного механизма, свободного хода рулевого колеса, а также в обслуживании агре-
гатов гидросистемы. Собирать и разбирать агрегаты только при необходимости в условиях
полной  чистоты.  При  потере  упругости  и  уплотняющих  свойств  резиновые  кольца  заме-
нить.

Перед  разборкой  насоса  отметить  положение  распределительного  диска  относи-

тельно статора, а также положение статора относительно корпуса насоса (стрелка на стато-
ре указывает направление вращения вала насоса).

Статор, ротор  и  лопасти  насоса  усилительного  механизма  подобраны  друг  к

другу индивидуально, как и перепускной клапан и крышка насоса, поэтому не следу-
ет нарушать их комплектность.

При незначительных задирах торцовые поверхности ротора, корпуса и распредели-

тельного диска притереть друг к другу. При разборке насоса обратить внимание на сохран-
ность резиновых уплотнительных колец. Перед сборкой детали насоса, усилительного ме-
ханизма и клапана управления промыть в керосине или бензине, просушить (но не проти-
рать) и смазать маслом; сетки фильтров промыть керосином или бензином и продуть воз-
духом.

При  наполнении  смазкой  шарниров  рулевого  привода  требуется  следить,  чтобы

под давлением смазки защитная муфта заметно не деформировалась.

5.4.2.2 Замена масла в гидросистеме рулевого управления:
1.  Прогреть  двигатель,  масло  в  гидросистеме  рулевого  управления  должно  иметь

температуру не ниже 20 °С.

2. Поднять домкратом передний мост.
3. Повернуть колеса вправо до упора.
4. Отсоединить шланги усилительного механизма: передний — от трубки высокого

давления, задний — от штуцера рулевого механизма.

5.  Снять  крышку  5,  согласно  рисунку  65,  масляного  бака,  фильтр  2  и  промыть

фильтр.

6. Слить масло из усилительного механизма рулевого управления, для чего повер-

нуть управляемые колеса влево до упора.

7. Подсоединить шланги усилительного механизма к трубке и штуцеру усилитель-

ного механизма.

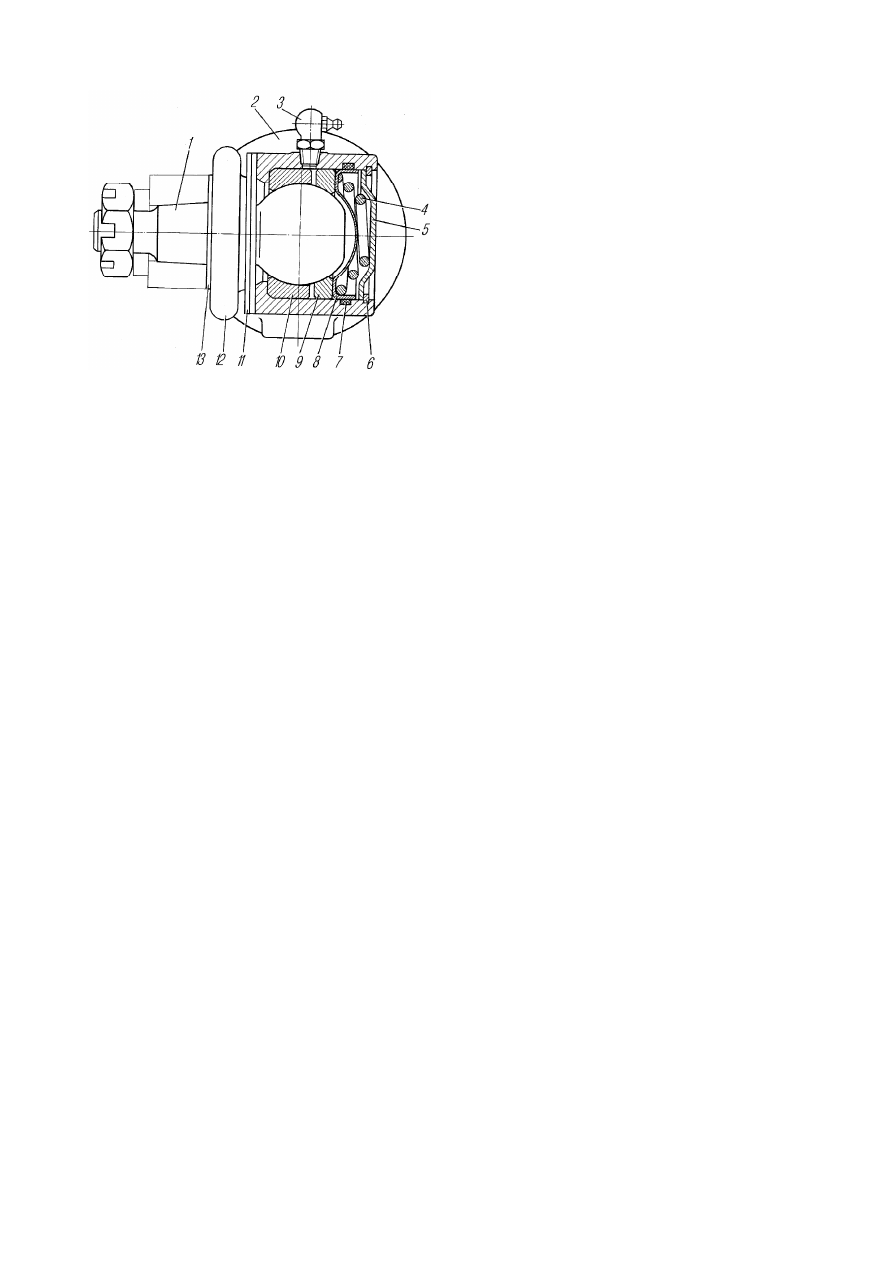

1-палец

шаровой;

2-наконечник;

3-

масленка;  4-пружина;  5-заглушка;  6-кольцо
стопорное;  7-уплотнитель;  8-обойма  пру-
жины;  9-вкладыш  нижний;  10-вкладыш
верхний;  11-накладка;  12-муфта  защитная;
13-шайба





Рисунок 66 - Шарнир рулевого привода





90

8. Удалить  остатки  масла  из  бачка насоса,  установить  сетчатый  фильтр  и  крышку

бачка на место.

9. Промыть гидросистему, для чего:
- залить в бачок 1,5 л чистого масла;
- пустить двигатель и долить масло до верхней метки мерной линейки, после чего в

режиме  холостого  хода  повернуть  управляемые  колеса  в  обе  стороны  до  упора  (два-три
раза) и установить колеса в крайнее правое положение, далее выполнить работы п.п. 4, 6, 7.

10. Заправить гидросистему маслом, для чего:
- залить в бачок 1,5 л чистого масла;
-  пустить  двигатель  и  долить масло до верхней  метки,  после чего в  режиме  холо-

стого  хода  удалить  воздух  из  гидросистемы  вращением  рулевого  колеса  до  упора  в  обе
стороны (до прекращения выделения пузырьков воздуха в бачке);

- остановить двигатель;
- проверить уровень масла в бачке и при необходимости долить;
- установить пробку заливной горловины бачка на место.
5.4.2.3 Проверка свободного  хода рулевого колеса. Угловой свободный ход ру-

левого колеса проверять, покачивая рулевое колесо в ту и другую сторону до начала пово-
рота управляемых колес.

Проверку проводить на снаряженном автомобиле при работающем в режиме холо-

стого  хода  двигателе.  Автомобиль  должен  стоять  на  горизонтальной площадке  с  твердой
сухой поверхностью (асфальт, бетон). Положение управляемых колес должно соответство-
вать движению автомобиля по прямой, гидросистема  рулевого  управления должна быть
заправлена, воздух из рабочей жидкости удален.

Угловой свободный ход рулевого колеса  не должен превышать 25° (для нового ав-

томобиля 12°).

Если свободный ход превышает это значение и зазоры в элементах рулевого при-

вода устранены, необходимо провести регулировку зацепления рулевого механизма. Перед
регулировкой механизма слить из него масло.

5.4.2.4  В  рулевом  механизме  следует  регулировать  натяг  в  подшипниках  14,  как

показано на рисунке 61, и зазор в зацеплении гайки-рейки 8 с сектором 1.

Винтовое соединение (винт 7, шарики 6, гайка-рейка 8) и распределитель в процес-

се  эксплуатации  не  регулируются.  Комплектность  этих  деталей,  принятую  при  заводской
сборке, нарушать не разрешается.

1.  Перед  регулировкой  натяга  в  подшипниках  14  закрепить  рулевой  механизм  в

тисках за проушины картера, отсоединить карданный шарнир.  Вращением вала 15, как по-
казано на рисунке  62,  установить гайку-рейку 8, в соответствии с рисунком 61,  и сектор 1
в одно из крайних положений. Определить момент, необходимый для проворачивания вала
15,  как  показано  на  рисунке  62,  из  крайнего  положения  в  среднее  (вал  проворачивать  на
угол примерно 30°). Если момент меньше 0,9 Н.м (0,1 кгс.м), отрегулировать натяг в под-
шипниках 14, как показано на рисунке 61, уменьшив количество прокладок 12. После регу-
лировки  момент,  необходимый  для  проворачивания  вала  15  показанным  на  рисунке  62,
должен быть в пределах 0,9-1,5 Н.м (0,1-0,15 кгс.м).

2. Для проверки наличия зазора в зубчатом зацеплении вращением вала 15 устано-

вить гайку-рейку и зубчатый сектор в среднее положение (полное число оборотов вала 15
разделить пополам).

Наличие  зазора  определить  покачиванием  сошки  в  обе  стороны  (будет  слышен

легкий стук в зубчатом зацеплении) или поворотом вала 15 влево и вправо до начала за-
крутки торсиона 17 при зафиксированном секторе. Для регулировки зубчатого зацепления
снять сошку, крышки 19 и 22 и повернуть вкладыши 21 с подшипниками 18, как показано
на рисунке 61, по часовой стрелке (если смотреть со стороны вала сектора) на одинаковый



91

угол так, чтобы исключить зазор в зубчатом зацеплении. После поворота вкладышей одно
из отверстий во вкладышах должно располагаться в плоскости, проходящей через диамет-
рально расположенные резьбовые отверстия в картере 9 для крепления крышек 19 и 22. Ус-
тановку крышек производить  таким образом, чтобы фиксаторы 10 вошли в отверстия во
вкладышах 21 и располагались друг против друга. При незначительном несовпадении фик-
саторов и отверстий повернуть вкладыши в ту или другую сторону до совпадения фиксато-
ров и отверстий, обратив внимание на отсутствие зазора в зубчатом зацеплении. Крышки
19 и 22 после регулировки  могут быть повернуты на 90°, 180° и 270° относительно перво-
начального положения.

После  установки  крышек момент,  необходимый  для  проворачивания  вала  15,  как

показано  на  рисунке  62,    в  среднем    положении,  должен    быть    в    пределах    2,7-4,1  Н.м
(0,27-0,41 кгс. м).

5.4.2.5  Регулирование  схождения  передних  колес.  Схождение  передних  колес

проверять при номинальном давлении воздуха в шинах замером разности расстояний В

1

 и

В, как показано на рисунке 67, по бортам ободьев колес. Порядок проверки:

- установить автомобиль на ровной горизонтальной площадке с твердым покрыти-

ем так, чтобы передние колеса соответствовали движению по прямой;

-  раздвижной  линейкой  замерить  расстояние  В

1

  между  бортами  ободьев  колес  в

задней части на уровне центров колес, и отметить места замеров. Перекатить автомобиль,
чтобы отмеченные точки оказались впереди, и замерить расстояние В. Спереди расстояние
должно  быть  на  1-3  мм  меньше  чем  сзади.  Если  разность  расстояний  В

1

  и  В  выходит  за

вышеуказанные пределы, то регулировать схождение колес изменением длины поперечной
рулевой тяги, ослабив затяжку болтов наконечников тяги рулевой трапеции. Отрегулировав
схождение,  затянуть  болты  наконечников  тяги.  Углы  поворота  ограничиваются  постоян-
ными нерегулируемыми упорами.

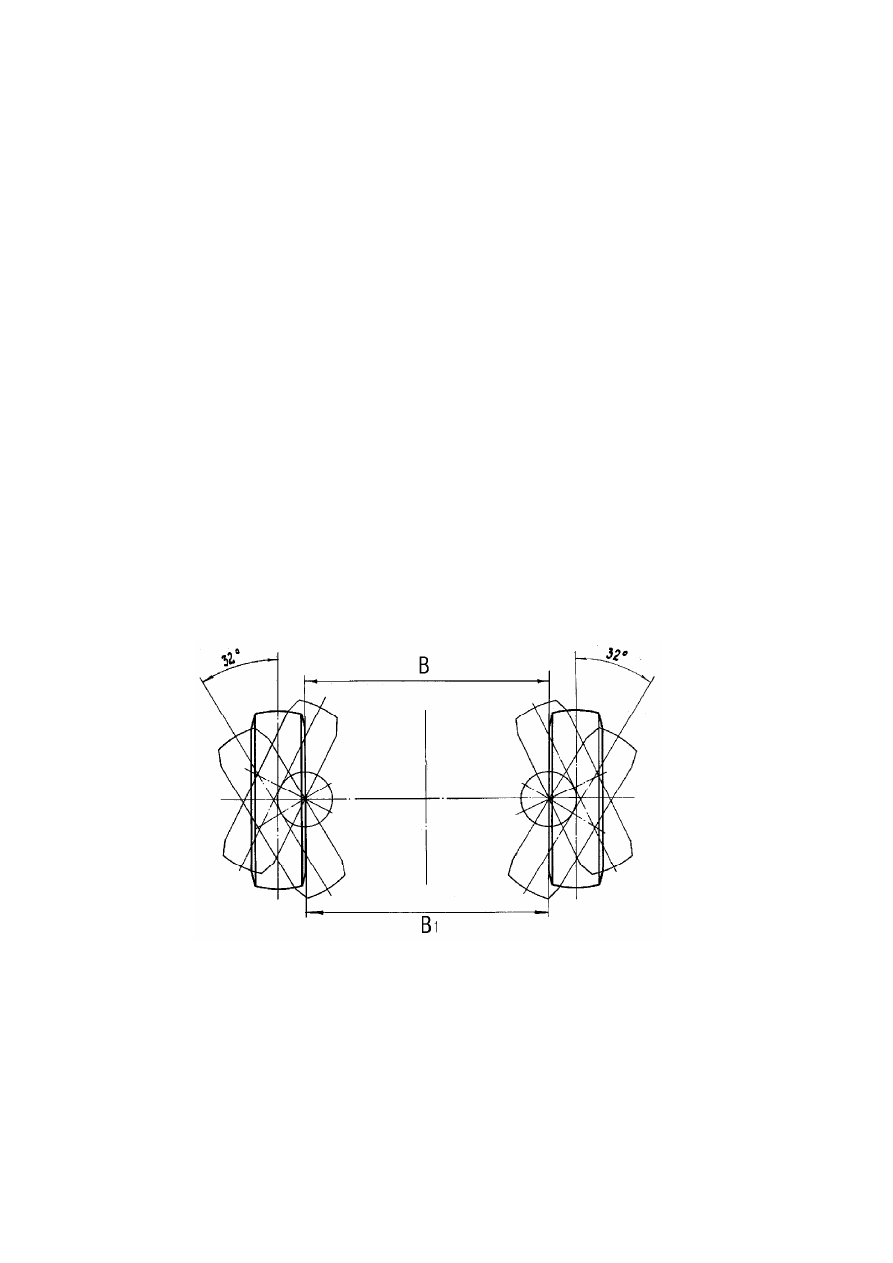

Рисунок 67 - Установка управляемых колес
