САМОСВАЛЫ БЕЛАЗ-7513. Установка заправочного центра

Для уменьшения времени заправки эксплуатационными материалами при техническом обслужи-вании самосвала на масляном баке 4 (рисунок 17.3) объединенной гидросистемы устанавливается за-правочный центр 5 (по заказу потребителя).

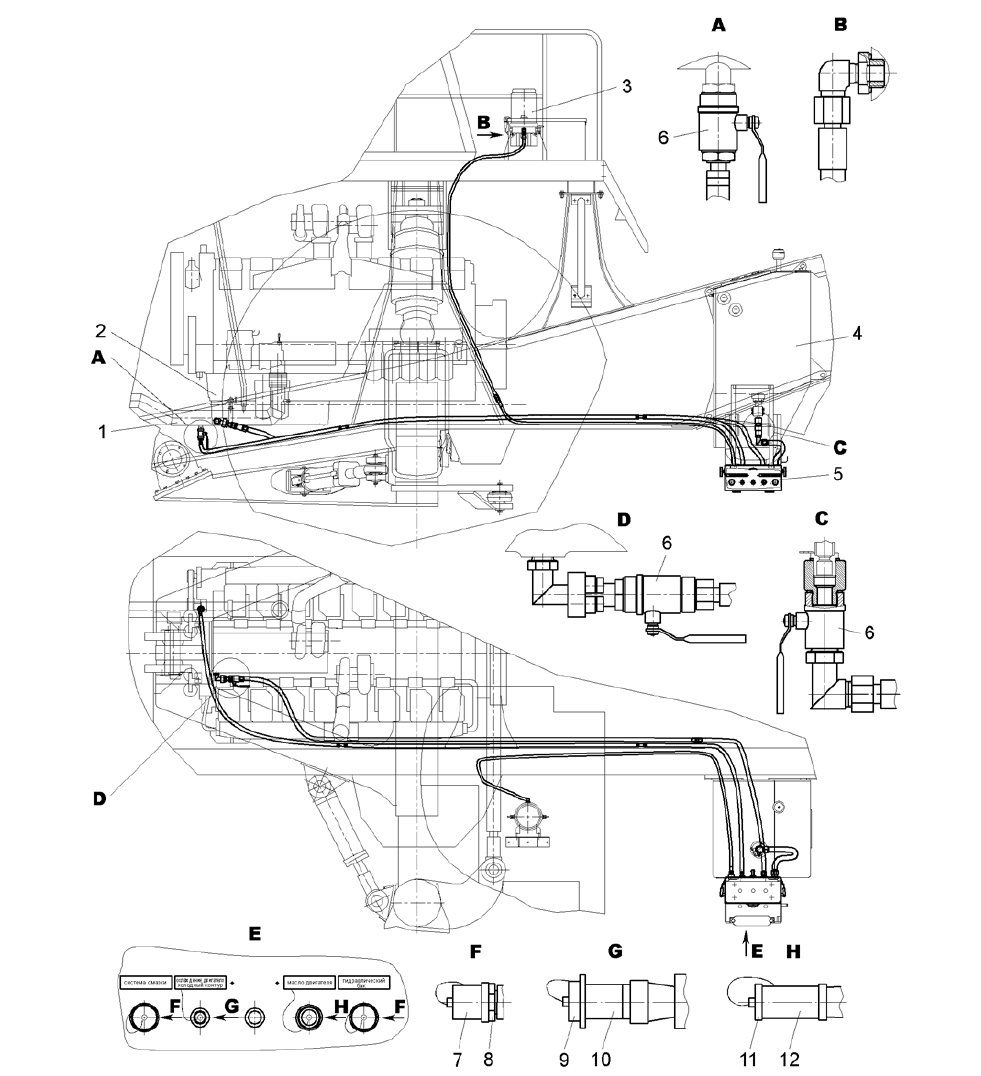

Рисунок 17.3 – Установка заправочного центра:

1 – труба системы охлаждения двигателя; 2 – поддон двигателя; 3 – насос централизованной автоматической сис-темы смазки; 4 – масляный бак объединенной гидросистемы; 5 – заправочный центр; 6 – шаровой кран; 7 – заглушка клапана; 8, 10, 12 – клапаны; 9, 11 – крышки клапанов

Заправочный центр рукавами через шаровые краны 6 связан с трубой 1 системы охлаждения двигателя, поддоном 2 системы смазки двигателя, масляным баком 4 объединенной гидросистемы и насосом 3 централизованной автоматической системы смазки (без шарового крана). Каждая линия на заправочном центре указана соответствующей табличкой.

Для заправки снять заглушки 7 или крышки 9, 11 клапанов 8, 10 и 12, соответствующей системы на заправочном центре 5, подсоединить заправочное оборудование к клапанам, открыть шаровые кра-ны 6 и заправить системы самосвала эксплуатационными материалами. После заправки шаровые кра-ны закрыть, рукава заправщика отсоединить, на клапаны заправочного центра установить заглушки или крышки.
