САМОСВАЛЫ БЕЛАЗ-7513. Предупреждающие таблички

Табличка, прикрепленная к самосвалу, информирует об одной или более потенциальной опасно-сти при обслуживании, ремонте узла или при выполнении работ в зоне установки таблички и описывает меры предосторожности и (или) необходимые действия по предотвращению опасности.

В случае загрязнения табличку необходимо очистить тканью, смоченной мыльной водой. Для очистки не пользуйтесь растворителями, бензином и другими едкими веществами.

Установка предупреждающих табличек на шасси самосвала приведена на рисунке 2.1, сами таб-лички на рисунках 2.2 – 2.15.

В зависимости от страны-потребителя самосвала таблички устанавливаются на русском или анг-лийском или испанском языках.

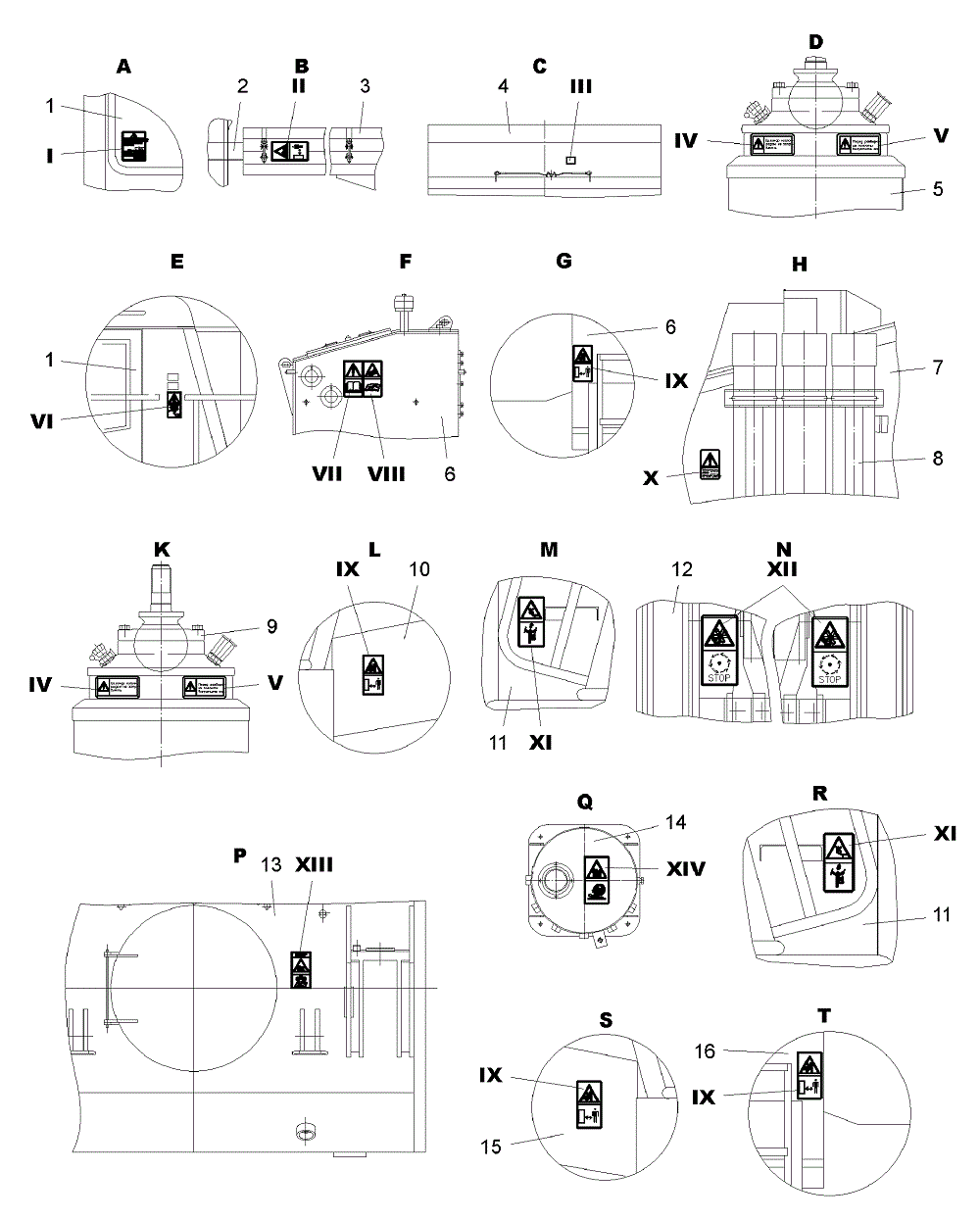

Рисунок 2.1 – Установка предупреждающих табличек:

1 – кабина; 2 – карданный вал; 3 – ограждение карданного вала; 4 – платформа; 5 – цилиндр задней подвески; 6 – мас-ляный бак; 7 – рама; 8 – пневмогидроаккумулятор; 9 – цилиндр передней подвески; 10 – левый лонжерон рамы; 11 – передний капот; 12 – обечайка задняя; 13 – задний мост; 14 – расширительный бачок; 15 – правый лонжерон рамы; 16 – топливный бак

I -XIV – предупреждающие таблички

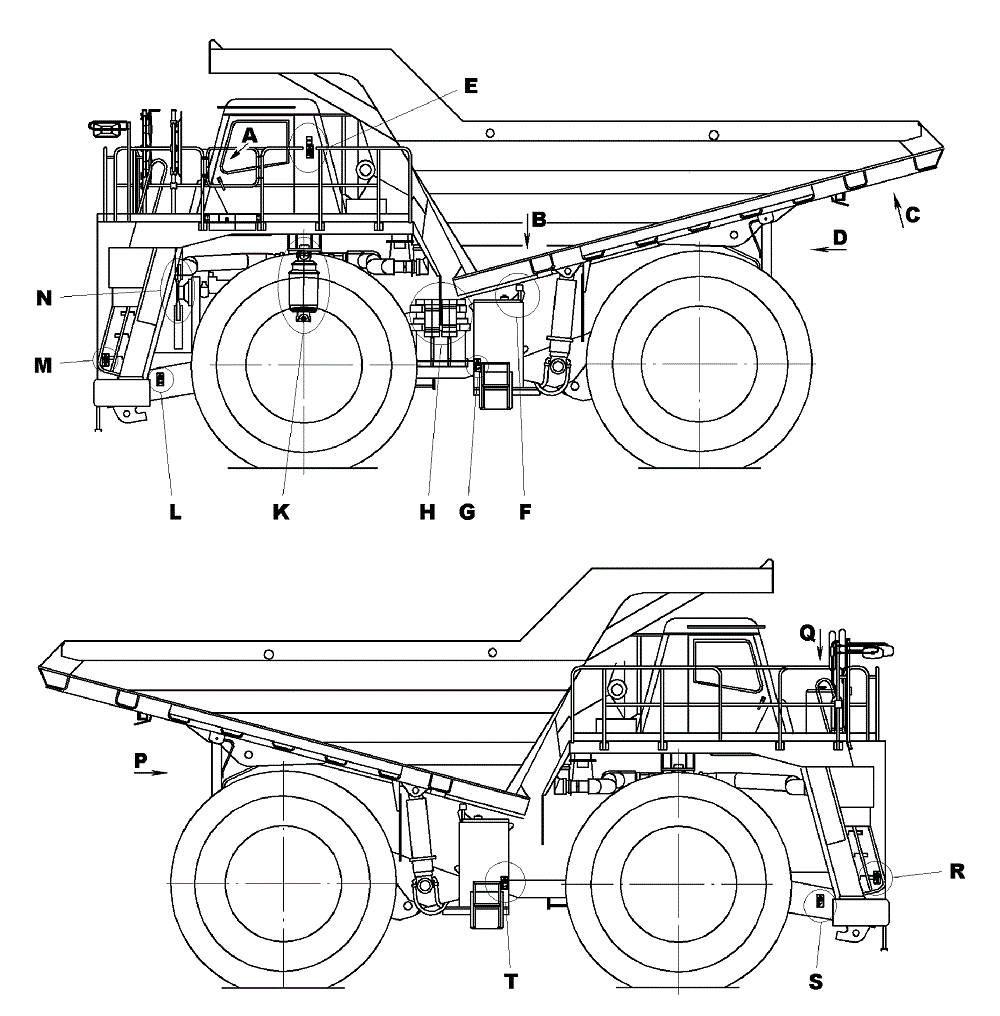

Рисунок 2.1 – Установка предупреждающих табличек (продолжение)

Табличка I (рисунок 2.2) установлена в кабине в левой нижней части ветрового стекла. Скорости, указанные в табличке, для самосвалов БелАЗ-75131, БелАЗ-75135 и БелАЗ-75137, для самосвалов БелАЗ-7513, БелАЗ-7513А, БелАЗ-75139 и БелАЗ-7513В – согласно таблицам 2.2 и 2.3.

Рисунок 2.2 – Предупреждающая табличка.

Предупреждение.

На уклонах не превышайте приведенные скорости для груженого самосвала

Табличка II (рисунок 2.3) установлена на ограждении карданного вала привода масляного насоса.

Рисунок 2.3 – Предупреждающая табличка. Опасность затягивания тела в механизм.

Держитесь на безопасном расстоянии от источника опасности

Табличка III (рисунок 2.4) ус-тановлена в задней части плат-формы с правой стороны по ходу самосвала между двумя послед-ними контрфорсами, содержание таблички приведено в разделе 13.2

«Платформа».

Рисунок 2.4 – Предупреждающая табличка.

Инструкция по использованию устройства стопорения платформы

Таблички IV (рисунок 2.5) и таблички V (рисунок 2.6) установлены в верхней части основной тру-бы цилиндров передней и задней подвески.

 Рисунок 2.5 – Предупреждающая табличка

 Рисунок 2.6 – Предупреждающая табличка

Табличка VI (рисунок 2.7) установлена с наружной стороны кабины за ле-вой дверью.

Рисунок 2.7 – Предупреждающая табличка.

Опасность раздавливания всего тела.

Закрепите блокировочное устройство перед входом в опасную зону. Прочитайте ру-

ководство оператора

Табличка VII (рисунок 2.8) и табличка VIII (рисунок 2.9) установлены в верхней части корпуса масляного бака.

Рисунок 2.8 – Предупреждающая табличка.

Предупреждение.

Прочитайте руководство оператора

Рисунок 2.9 – Предупреждающая табличка.

Жидкость под давлением.

Избегайте утечки жидкости под давлением. Прочитайте техническое руководство для оз-накомления с надлежащим порядком обслуживания

Таблички IX (рисунок 2.10) установлены впереди на лонжеронах рамы само-свала, на корпусах масляного и топливного баков.

Рисунок 2.10 – Предупреждающая табличка.

Опасность раздавливания или зажимания всего тела.

Держитесь на безопасном расстоянии от источника опасности

Табличка X (рисунок 2.11) установлена на раме с левой сто-роны от пневмогидроаккумуляторов.

Рисунок 2.11 – Предупреждающая табличка.

Предупреждение.

Пневмогидроаккумуляторы находятся под высоким давлением азота. Стравите давление перед отсоединением гидравлических линий и демонтажем

Таблички XI (рисунок 2.12) установлены на переднем капоте с внутренней сто-роны от поручней лестниц.

Рисунок 2.12 – Предупреждающая табличка.

Опасность падения с высоты.

При перемещении по трапам необходимо использовать трехточечную опору

при подъеме и спуске

Таблички XII (рисунок 2.13) установлены на задней обечайке блока радиато-ров с обеих сторон от вентилятора.

Рисунок 2.13 – Предупреждающая табличка.

Опасность повреждения пальцев или рук – вентилятор двигателя. Не прикасайтесь к движущимся частям машины до полной остановки

люка.

Табличка XIII (рисунок 2.14) установлена на картере заднего моста справа от

Рисунок 2.14 – Предупреждающая табличка.

Общее предупреждение об опасности.

Выключите двигатель и выньте ключ зажигания перед проведением технического обслу-

живания или ремонта

Табличка XIV (рисунок 2.15) установлена на расширительном бачке радиатора.

Рисунок 2.15 – Предупреждающая табличка.

Горячая жидкость под давлением.

Не отворачивайте заглушки до полного остывания
