Параметры, отображаемые в режиме “1- Параметры / Parameters; 5- Входы АЦП / ADC Channels”
БОРТ. НАЛ /UB АТ, В

Напряжение бортовой сети.

Т.О.Ж./ТШ1А]\Т,В

Выходное напряжение датчика температуры охлаждающей жидкости.

ДАТЧ. МРВ / AIRSENS, В

Выходное напряжение датчика массового расхода воздуха.

ПОЛД.З / TPS, в

Выходное напряжение датчика положения дроссельной заслонки.

02 ДАТЧ 1 / 02SENS1, В

Выходное напряжение управляющего датчика кислорода.

Т. ВОЗД / WTANS, В

Выходное напряжение датчика температуры воздуха.

02 ДАТЧ 2 / 02SENS2, В

Выходное напряжение диагностического датчика кислорода. Для данной системы параметр не используется.

ДАТЧ. УСК. / ACCELSENS, В

Выходное напряжение датчика неровной дороги. Для данной системы параметр не используется.

02СОПР1 /RINV 1,0м

Внутреннее сопротивление управляющего датчика кислорода.

02 СОПР 2 / RINV 2, Ом

Внутреннее сопротивление диагностического датчика кислорода. Для данной системы параметр не используется.

Кроме вышеперечисленных в данном режиме отображаются некоторые из параметров режима “1- Параметры; 1- Общий просмотр”.



Контроль исполнительных механизмов в режиме “2- Контроль ИМ / Control”

Диагностический прибор DST-2M способен выдавать контроллеру команды на включение исполнительных механизмов. Это обеспечивает возможность быстрой проверки работоспособности элементов системы.

Выбрав пункт меню прибора DST-2M “2- Контроль ИМ”, затем можно выбрать следующее:

- РДВ / IAC Step Motor.

Выполняется при включенном зажигании или при работающем двигателе и позволяет проверить работоспособность регулятора холостого хода (производится установка регулятора в желаемое положение);

- обороты XX / Idle Speed.

Выполняется при работающем двигателе и позволяет управлять регулятором холостого хода, задавая увеличение или уменьшение частоты вращения коленчатого вала двигателя на холостом ходу. Если регулятор холостого хода исправен, он должен выполнять команды, и частота вращения должна соответственно изменяться;

- форсунка 1 (2,3,4) / Injector 1 (2,3,4).

При работающем двигателе позволяет отключать топливо-подачу в одном из цилиндров. Наблюдая при этом за уменьшением частоты вращения коленчатого вала двигателя, можно определить неэффективно работающий цилиндр. При включенном зажигании позволяет подавать на форсунки серию импульсов;

- зажигание 1 кат (2,3,4) / Ignition Coil 1 (2,3,4),

Выполняется при включенном зажигании и позволяет проверить наличие искры на разряднике;

-реле бензонасоса / Fuel Pump Relay.

Выполняется при включенном зажигании и неработающем двигателе. Данная команда удобна при диагностике топливной системы, например, для контроля давления топлива или при проверке на герметичность;

- вентилятор 1 / Cooling Fan 1.

Позволяет проконтролировать включение правого электровентилятора системы охлаждения;

- вентилятор 2 / Cooling Fan 2.

Позволяет проконтролировать включение обоих электровентиляторов системы охлаждения;

- реле стартера / Starter relay.

Позволяет проконтролировать на слух включение стартера;

- продувка адсорбера / Canister Rurge Valve.

Позволяет управлять электромагнитным клапаном продувки адсорбера;

-реле кондиционера / Л/С Compressor.

Позволяет проконтролировать на слух включение муфты при работе двигателя на холостом ходу и выключателе кондиционера в положении “включено”.

Параметры, отображаемые в режиме “4- Ошибки / DT Codes”

Контроллер выполняет функцию диагностики ЭСУД. Она осуществляется в течение так называемого “драйв-цикла”, который начинается через 5 сек после пуска двигателя и заканчивается в момент остановки двигателя. В случае возникновения неисправности контроллер заносит в свою память соответствующий код и включает сигнализатор неисправностей. Для исключения отображения ложных ошибок сигнализатор включается через определенный промежуток времени (параметр FLC), в течение которого неисправность постоянно присутствует.

Если обнаруженная неисправность после её регистрации исчезает, то сигнализатор продолжает гореть в течение определенного времени (параметр HLC), а затем гаснет, но диагностический код этой неисправности сохраняется в памяти контроллера в течение определенного промежутка времени (параметр DLC) или до очистки кодов.

Информация о зафиксированной неисправности может быть считана из памяти контроллера с помощью диагностического прибора DST-2M в режимах “4- Ошибки / DT Codes; 1-Актуальные / Actual DTC's” или “4- Ошибки / DT Codes; 2- История кодов / DTS's history”. В первом случае выдаются те коды неисправностей, для которых необходимо провести диагностику и ремонт. Во втором - все коды неисправностей, хранящиеся в памяти контроллера в порядке их возникновения.

Каждому коду неисправности сопутствует дополнительная информация, которая включает в себя:

• FLC (сек или драйв-цикл)

Отображается значение задержки до включения сигнализатора после обнаружения неисправности. Для разных кодов неисправностей задержка может быть задана в секундах или в

драйв-циклах.

В исходном состоянии параметр имеет предустановленное значение. При возникновении неисправности значение параметра начинает уменьшаться. Лампа включается, когда значение FLC становится равным нулю. При исчезновении неисправности предустановленное значение параметра восстанавливается.

• HLC (драйв-цикл)

Отображается значение задержки до выключения сигнализатора после того, как код неисправности стал неактивным (неисправность исчезла).

В исходном состоянии параметр имеет предустановленное значение. При исчезновении неисправности значение параметра начинает уменьшаться. Лампа выключается, когда значение Н 1C становится равным нулю;

• DLC (цикл прогрева)

Отображается значение задержки до стирания кода неисправности из памяти контроллера после того, как код стал неактивным.

В исходном состоянии параметр имеет предустановленное значение (40 циклов прогрева). При исчезновении неисправности значение параметра начинает уменьшаться после каждого цикла прогрева, под которым понимают промежуток времени с момента запуска двигателя до его прогрева выше заданного значения. Код неисправности стирается из памяти контроллера, когда значение DLC становится равным нулю;

• HZ

Отображается количество случаев возникновения кода неисправности;

• TSF(ceK)

Отображается в секундах время активного состояния кода неисправности в течение текущего драйв-цикла;

• условия работы ЭСУД, при которых возникла неисправность.

Условия возникновения неисправности характеризуются

двумя переменными (табл. 2.4-01). Для каждого кода неисправности имеется свой специальный набор переменнвгх. Прибор DST-2M может отображать условия лишь для четырех случаев возникновения неисправности;

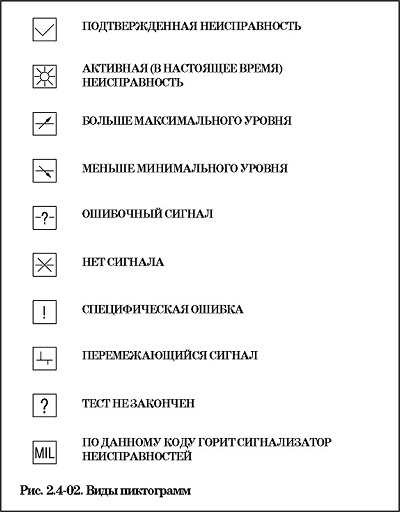

• набор статус-флагов в виде пиктограмм (рис. 2.4-02).


Работа с диагностической информацией

Как указано ввпне, информация о каждой зафиксированной неисправности сохраняется в памяти контроллера еще в течение 40 циклов прогрева двигателя после устранения причин ее возникновения. Поэтому при подключении прибора DST-2М и ввйоре пункта меню “4- Ошибки / DT Codes; 2- История кодов / DTS's history” на экран ввадается информация о всех зафиксированных неисправностях, независисмо от их текущего состояния.

В этой ситуации, анализируя дополнительную информацию, все неисправности необходимо разделить на три группы:

- неисправности, из-за которых горит сигнализатор. Если в момент считывания информации неисправность активна, то необходимо исполвзоватв карту соответствующего кода. В противном случае рекомендуется исполвзовать метод замены элемента ЭСУД на заведомо исправный. После чего необходимо проверить работу двигателя на режимах, максимально приближенных к тем, при которых была зафиксирована неисправность. В ходе ремонта необходимо обязательно выполнить визуальный осмотр цепей и элементов, указанных в графе “Диагностическая информация”;

- неисправности, из-за которвгх в данный момент сигнализатор не горит, но которые часто регистрируются системой бортовой диагностики (HZ>1 hDLC>37). В этом случае рекомендуется использовать метод замены элемента ЭСУД на заведомо исправный. Предварителвно требуется ввшолнитв визуапв-ный осмотр цепей и элементов, указанных в графе “Диагностическая информация”. После замены необходимо проверить работу двигателя на режимах, максималвно приближенных к тем, при которв1х бвша зфиксирована неисправность;

- неисправности, которые бвши устранены или самоустранились, но по которым еще хранится информация в памяти контроллера (“исторические”). Ремонт таких неисправностей не производится.

Очистка кодов неисправностей

Имеются два метода очистки кодов из памяти контроллера после завершения ремонта или в целях контроля на повторное возникновение. Необходимо или отключить питание контроллера на время не менее 10 сек, или стереть коды с помощью прибора DST-2M, который дает такую возможность в режиме “4 - Ошибки / DT Codes; 3 - Очистка кодов / Clear”.

Питание контроллера можно отключить путем отсоединения отрицательного провода от аккумуляторной батареи. При этом другие данные, хранящиеся в оперативной памяти контроллера, также теряются.

ВНИМАНИЕ. Для предотвращения повреждения контроллера при отключении или подключении его питания зажигание должно быть выключено.




Типовые значения параметров, контролируемых прибором DST-2M

Параметры, которые можно проконтролировать с помощью прибора DST-2M и которые даны в таблице 2.4-01, могут бвггь использованв1 для проверки исправности ЭСУД при отсутствии диагностических кодов неисправностей.

Исполвзование диагностического прибора DST-2M, дающего неверные показания, не допускается. Применение неисправного прибора может привести к неправилвному диагнозу и необоснованной замене деталей.

Для диагностики используются только перечисленные в табл. 2.4-01 параметры.

Если все значения укладываются в допустимый диапазон, то см. раздел 2.7В “Диагностические карты неисправностей”.

Пояснения к таблице 2.4-01

1. Колонка “Параметр” относится к списку параметров “1: Перечень данных”, отображаемых прибором DST-2M.

2. Колонка “Единица или состояние” описывает единицы измерения или состояние отображаемых параметров.

3. Типовые значения параметров приводятся в двух колонках: “Зажигание включено” и “Холостой ход”. Приводимые значения являются типичными для исправною автомобиля.

В первую очередь необходимо провести сравнение с параметрами колонки “Зажигание включено”, т.к. это может привести к быстрому выявлению неисправности.

Параметры колонки “Холостой ход” необходимо сравнивать с параметрами колонки “Зажигание включено” для проверки работоспособности узла или системы.

4. Значения колонки “Зажигание включено” являются типичными значениями, отображаемыми прибором DST-2M при включенном зажигании и неработающем двигателе.

Датчики температуры необходимо проверять путем сравнения с фактическими температурами после ночного отстоя. Для сопоставления сопротивления со значениями температуры необходимо использовать соответствующую диагностическую таблицу.

5. Значения колонки “Холостой ход” являются усредненными типичными значениями для исправных автомобилей.
