2. ДИАГНОСТИКА СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ЕВРО-2 НИВА ШЕВРОЛЕ

2.1. Введение

Раздел 2 - “Диагностика” состоит из следующих частей:

Информация общего характера

Информация о порядке проведения диагностики, мерах безопасности и диагностическом приборе DST-2M. Также приводится описание электрических соединений системы управления двигателем и назначение контактов разъема контроллера.

Часть “А” и диагностические карты “А”

Содержит начальные сведения о порядке проведения диагностики, включая “ПРОВЕРКУ ДИАГНОСТИЧЕСКОЙ ЦЕПИ”, диагностические карты для сигнализатора неисправностей, меры на случай невозможности запустить двигатель и прочие карты общего характера.

Карты кодов неисправностей

Данные карты используются, если при проверке диагностической цепи обнаружится код неисправности, занесенный в память контроллера. При наличии более одного кода анализ и устранение неисправностей необходимо всегда начинать с кодов Р0560 (неверное напряжение бортсети) или Р0562 (пониженное напряжение бортсети).

Часть "В". Диагностические карты неисправностей.

При отсутствии кода неисправности или его непостоянстве данная часть помогает механику определить неисправность. В этих случаях диагностика должна также начинаться с проверки диагностической цепи.

Часть “С” и диагностические карты “С” (карты проверки узлов системы управления двигателем).

Данная часть содержит информацию по проверке конкретных элементов системы управления двигателем, а также по их обслуживанию. В ней есть сведения по элементам системы подачи топлива, по системе зажигания и т.д.

Общие сведения

Диагностика системы управления двигателем с распределенным впрыском топлива достаточно проста при условии соблюдения порядка ее проведения.

Для осуществления диагностики не требуется специальных знаний в области электроники и вычислительной техники. Достаточно знания базовых понятий электротехники и наличия навыка чтения простых электрических схем. Кроме того, необходимо иметь опыт работы с цифровым мультиметром. Разумеется, необходимо хорошее понимание основ работы двигателя.

Первым и наиболее важным условием успешной диагностики неисправностей любой системы является понимание принципа ее работы. Перед осуществлением ремонта необходимо четко представлять чем исправное состояние отличается от неисправного.

Ознакомление с разделом 1 руководства ‘Устройство и ремонт” является хорошим началом для понимания работы системы и ее элементов в нормальных условиях.

В описаниях диагностики и в диагностических картах упоминаются определенные средства диагностики (см. Приложение 2). Данные диагностические средства применяются в конкретных целях, и диагностические карты с описанием порядка диагностики построены на основе использования именно этих средств.

В том случае, если рекомендуемые средства диагностики не применяются, точная диагностика неисправностей системы управления двигателем становится почти невозможной.

Говоря о средствах диагностики, важно помнить, что ни одно из специальных диагностических средств не заменит человека. Инструмент и средства диагностики не выполняют диагностику за человека и не исключают необходимости в диагностических картах и в описании порядка проведения диагностики.

Не следует забывать, что за электроникой стоит базовый двигатель внутреннего сгорания. Работоспособность системы управления двигателем зависит от исправности механических систем.

В качестве напоминания ниже приводится ряд отклонений, вызывающих неисправности, которые могут быть ошибочно приписаны электронной части системы управления двигателем:

- недостаточная компрессия;

- подсос воздуха;

- ограничение проходимости системы выпуска;

- отклонения фаз газораспредарения, вызванные износом деталей и неправильной сборкой;

- плохое качество топлива;

- несоблюдение сроков проведения ТО.

2.2. Меры предосторожности при диагностике двигателя Шевроле-Нива (контроллер М7.9.7)



При работе на автомобиле необходимо соблюдатв следующие требования.

1. Перед демонтажом контроллера необходимо отсоединить провод ма<хы от аккумуляторной батареи.

2. Не допускается пуск двигателя без надежного подключения аккумуляторной батареи.

3. Не допускается отключение аккумуляторной батареи от бортовой сети при работающем двигателе.

4. При зарядке аккумуляторная батарея должна бвггь отключена от бортовой сети.

5. Необходимо контролироватв надежность контактов жгутов проводов и поддерживать чистоту клемм аккумуляторной батареи.

6. Конструкция колодок жгутов проводов системы управления двигателем предусматривает сочленение толвко при определенной ориентации.

При правилвной ориентации сочленение ввшолняется без усилия. Сочленение с неправилвной ориентацией может привести к выходу из строя колодки, модуля или другого элемента сисгемв1.

7. Не допускается сочленение или расчленение колодок элементов ЭСУД при включенном зажигании.

8. Перед проведением электросварочнвгх работ необходимо отсоединить провода от аккумуляторной батареи и колодку от контроллера.

9. Для исключения корразии контактов при очистке двигателя струей воды под давлением не направл ять распылитель на элементы системы.

10. Для исключения ошибок и повреждения исправных узлов не допускается применение контрольно-измерительного оборудования, не указанного в диагностических картах.

11. Измерения напряжения выполнять с помощью цифрового вольтметра с номинальным внутренним сопротивлением более 10МОм.

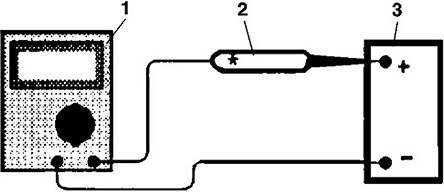

Рис. 2.2-01. Проверка лампы пробника: 1 - амперметр; 2 - пробник; 3 - аккумуляторная батарея

12. Если предусмотрено применение пробника с контрольной лампочкой, необходимо использовать лампу небольшой мощности (до 4 Вт). Применение ламп большой мощности, например, от фары, не допускается. Если мощность лампы пробника не известна, необходимо путем простейшей проверки лампы убедиться в безопасности ее применения дня контроля цепей контроллера.

Если амперметр покажет ток меньше 0,25 А (250 мА), применение лампы безопасно. Если амперметр покажет ток больше 0,25 А, применение лампы опасно.

13. В системе управления двигателем используется контроллер с 81-клеммовымразъемом, который находится в труднодоступном месте. Поскольку клеммы внутри колодок разъема недоступны для подключения внешних измерительных приборов, то для проведения проверки исправности цепей жгута системы впрыска необходимо использовать специальныеразветвлители сигналов (рис. 2.2-02), подключаемые между контроллером и жгутом проводов.

14. Электронные устройства системы управления двигателем уязвимы для электростатических разрядов, поэтому при работе с ними, особенно с контроллером, необходимо проявлять осторожность.

ВНИМАНИЕ. Для предотвращения повреждений электростатическим разрядом запрещается разбирать металлический корпус контроллера и касаться штекеров разъема.
