127

8. УХОД ЗА АВТОМОБИЛЕМ

бАчОК С рАбОчей жидКОСТью

гидрОУСилиТеля рУлеВОгО УПрАВления

(для варианта с гидроусилителем

рулевого управления)

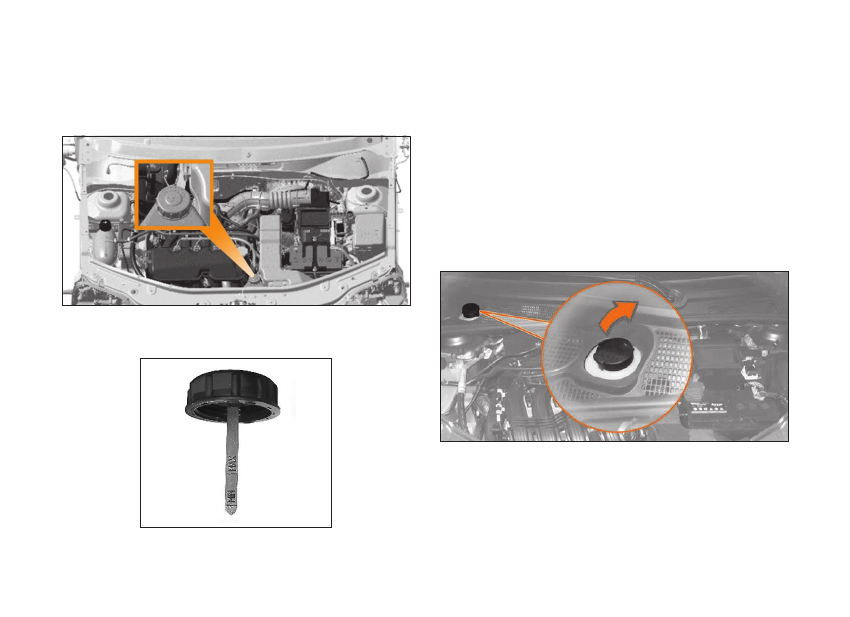

рис. 8.7.1. бачок с жидкостью гидроусилителя

рулевого управления (в вариантном исполнении)

рис. 8.7.2. Крышка бачка гидроусилителя

рулевого управления со щупом

Уровень: правильный уровень в холодном состоянии на го-
ризонтальной площадке при остановленном двигателе дол-
жен быть между метками MIN и MAX на щупе на крышке бач-
ка (рис. 8.7.1 и 8.7.2).
Для выполнения технического обслуживания усилителя ру-
левого управления обращайтесь к дилеру LADA. Если Вы
ощущаете изменение эффективности работы усилителя ру-
левого управления, обратитесь к дилеру LADA. При быстром
или повторяющемся снижении уровня жидкости в бачке об-
ратитесь к дилеру LADA.

бАчОК СТеКлООмыВАТеля

рис. 8.8. бачок стеклоомывателя

В бачке омывателя постоянно должна быть стеклоомываю-
щая жидкость (рис. 8.8).
Доливку жидкости осуществляйте через отверстие в бачке,
закрываемое крышкой.
•  Используйте для этой цели только готовые к применению

жидкости стеклоомывателя.

128

8. УХОД ЗА АВТОМОБИЛЕМ

•  В теплое время года допускается использовать чистую

воду.

•  Если ожидается, что температура воздуха опустится ниже

0 °С, следует использовать стеклоомывающую жидкость
соответствующей концентрации. В противном случае, за-
мерзание воды может привести к поломке насоса, бачка
или подающих воду трубок.

Регулировка направления струи жидкости из жиклера стекла
двери задка производится тонким острым предметом; жи-
клер стеклоомывателя ветрового стекла не регулируется.

ВнимАние!
не пользуйтесь стеклоомывателем, если уровень жид-
кости ниже отверстия заборника насоса внутри бачка:
электродвигатель стеклоомывателя выйдет из строя.

АККУмУляТОрнАя бАТАрея

Уровень электролита в аккумуляторной батарее (рис.
8.9) должен быть между метками MIN и мАх, нанесенны-
ми на полупрозрачном корпусе батареи, а при их отсутст-
вии – по нижнюю кромку заливного отверстия.
Если меток MIN и MAX на корпусе батареи нет или корпус
непрозрачный, то уровень электролита должен быть на



10–15 мм выше верхнего края сепараторов.
Если уровень электролита в батарее ниже нормы – обрати-
тесь к официальному дилеру LADA.

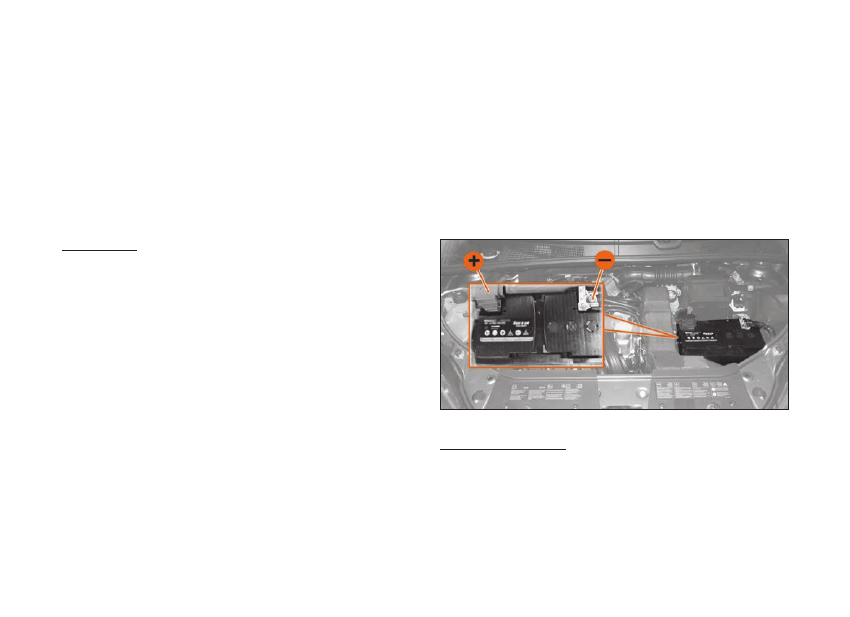

рис. 8.9. Аккумуляторная батарея

ПредУПреждение!
•  Постоянно следите за чистотой клемм и зажимов акку-

муляторной батареи и за надежностью их соединения.

•  Помните, что окисление клемм и зажимов, а также не-

брежное соединение, вызывают искрение в месте не-
надежного контакта, что может привести к выходу из
строя электронного оборудования автомобиля и даже
возгоранию в моторном отсеке.

129

8. УХОД ЗА АВТОМОБИЛЕМ

•  не допускается проверять работоспособность генера-

тора при работающем двигателе путем снятия зажи-
мов с аккумуляторной батареи.

•  При установке аккумуляторной батареи на автомобиль

следите за тем, чтобы провода были соединены в со-
ответствии с указанной на их наконечниках и клеммах
батареи полярностью (положительная клемма больше
отрицательной).

•  При заряде аккумуляторной батареи непосредствен-

но на автомобиле от постороннего источника тока обя-
зательно отключите ее от генератора. Аккумуляторная
батарея соединяется с клеммой «В+» генератора поло-
жительным проводом – наконечник «+».

При простое автомобиля более 4 недель возможна разрядка
аккумуляторной батареи.
Для того чтобы избежать этого, снимите зажим с минусового
контакта аккумуляторной батареи автомобиля.
Перед тем как приступить к подключению и отключению кон-
тактов аккумулятора убедитесь, что зажигание выключено.

ВнимАние!
Производите подзарядку аккумуляторной батареи каж-
дый месяц в случае сложных условий эксплуатации и у
малоездящих автомобилей.
Сложные условия эксплуатации – это стоянка на улице
зимой, интенсивное использование кондиционера ле-
том.
малоездящие – автомобили, которые проезжают в
среднем меньше, чем 10 км ежедневно, или автомо-
биль со временем работы двигателя на холостом ходу
свыше 30% в день (например, спецавтомобили, такси
и т.д.).

Запрещается снимать клемму «+» аккумуляторной ба-
тареи при включенном зажигании, поскольку это может
привести к выходу из строя электронного оборудования
автомобиля.

Если аккумуляторная батарея имеет индикатор плотности и
уровня электролита («глазок»), то состояние батареи можно
определить по его цвету:
•  «Глазок» зелёного цвета – уровень и плотность электро-

лита в норме.

•  «Глазок» чёрного цвета – батарею необходимо зарядить.

• «Глазок» белого цвета – уровень электролита ниже



нормы.

ПредУПреждение!
Электролит является агрессивной жидкостью, воздей-
ствие которой опасно для Вашего здоровья и для деталей
автомобиля. рекомендуем обслуживание аккумулятор-
ной батареи для Вашего автомобиля проводить у диле-
ров LADA.

9

РпЭ XRAY 8450021621

130

8. УХОД ЗА АВТОМОБИЛЕМ

ЗАменА ЭлеменТА ПиТАния

ПУльТА диСТАнциОннОгО УПрАВления

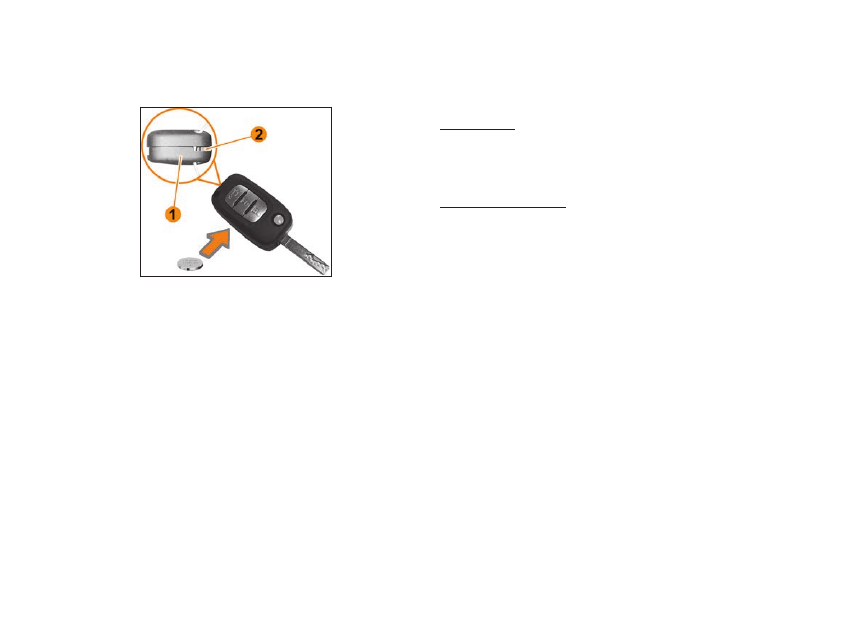

рис. 8.10. Замена элемента питания ПдУ

1 – Пульт дистанционного управления.
2 – Отверстие в разъеме корпуса и крышки ПДУ.

В пульте дистанционного управления (рис. 8.10) применяет-
ся элемент питания типа CR2032.

Для его замены проделайте следующие действия:
•  вставьте отвертку в отверстие 2 боковой поверхности

пульта и поворачивайте ее, чтобы начать открывать верх-
нюю крышку;

•  при замене будьте осторожны, не касайтесь контактной

поверхности элемента питания и поверхности электрон-
ной схемы;

•  вставьте новый элемент питания, используя мягкую ткань,

не касаясь его контактной поверхности, соблюдая поляр-
ность подключения, указанную на крышке пульта;

•  соберите верхнюю и нижнюю части пульта, вставив одну

часть в другую и нажав до защёлкивания, убедитесь, что
крышка надежно защелкнута.

ВнимАние!
Оберните лезвие отвертки мягкой тканью для того, чтобы
не повредить видовую поверхность пульта.
Применяйте только элемент питания типа CR2032.

ПредУПреждение!
Запрещается выбрасывать использованные элементы
питания вместе с обычным бытовым мусором. Выбрасы-
вая использованные элементы питания, помните о необ-
ходимости охраны окружающей среды.
Сдавайте их в организации, ответственные за их сбор и
переработку.

131

8. УХОД ЗА АВТОМОБИЛЕМ

ЗАменА лАмП

Для нормальной работы системы освещения и световой сигна-
лизации применяйте лампы, указанные в разделе 11. ПРИЛО-
ЖЕНИЯ, «Приложение 2». Вы можете сами производить замену
ламп описанными ниже способами. В случае, если замена ка-
жется сложной, рекомендуется обратиться к дилеру LADA.

ВнимАние!
Перед заменой лампы, убедитесь, что соответствующий
сигнально-осветительный прибор выключен.

блок-фары

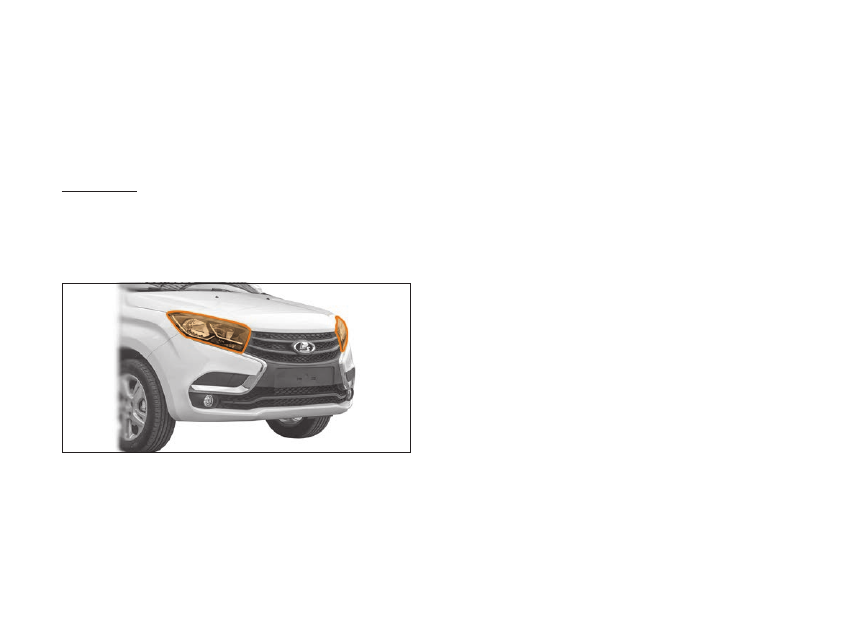

рис. 8.11. блок-фары

Для снятия лампы ближнего света (рис. 8.11) проделайте
следующие действия:
•  откройте капот и снимите крышку фары, повернув ее про-

тив часовой стрелки;

•  отсоедините колодку проводов  от лампы;

•  выведите из пазов усики пружинного фиксатора;

•  выньте лампу.

Работы по установке новой галогеновой лампы проводите
в обратном порядке в перчатках, во избежание оставления
следов на колбе лампы.

Для снятия лампы дальнего света проделайте следующие
действия:
•  снимите крышку, повернув ее против часовой стрелки;

•  отсоедините колодку проводов от лампы;

•  выведите из пазов усики пружинного фиксатора;

•  выньте лампу.

Работы по установке новой галогеновой лампы проводите
в обратном порядке в перчатках, во избежание оставления
следов на колбе лампы.

Для снятия лампы указателя поворота проделайте следую-
щие действия:
•  поверните патрон против часовой стрелки и выньте его из

посадочного места в сборе с лампой;

• выньте лампу из патрона поворотом против часовой

стрелки. Установку новой лампы проводите в обратном
порядке.

В качестве источников света дневного ходового огня и габа-
ритного огня применены светоизлучающие диоды. В случае
выхода из строя светодиодов блок-фара заменяется полно-
стью на специализированной станции технического обслу-
живания.

9*

132

8. УХОД ЗА АВТОМОБИЛЕМ

Задние фонари

ВнимАние!

Во время снятия или установки заднего фонаря не до-

пускается прикладывать чрезмерные усилия и наносить

удары по поверхности рассеивателя, т.к. это может при-

вести к разрушению сварного шва и потере герметич-

ности заднего фонаря.

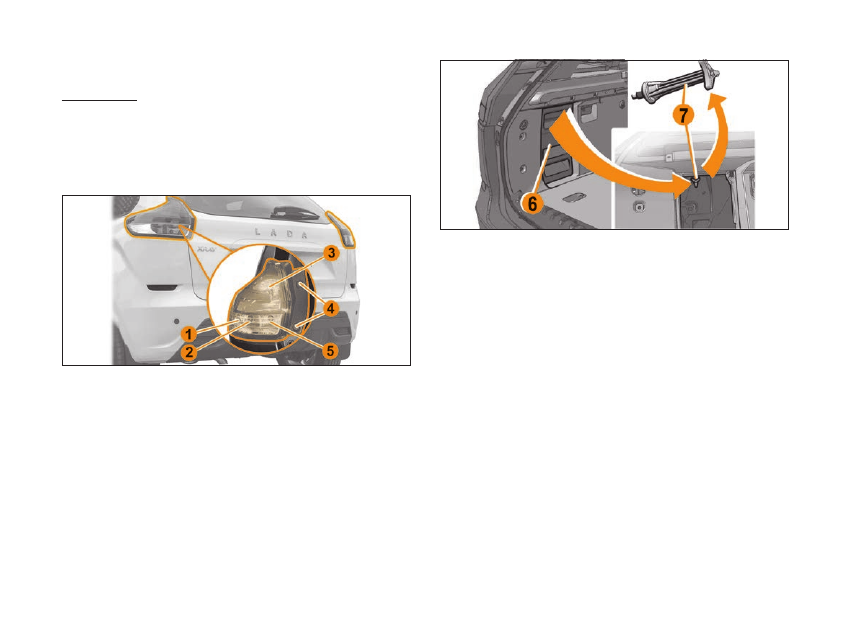

рис. 8.12. Задние фонари

Для замены лампы в заднем фонаре сначала необходимо
снять сам фонарь, для этого (рис. 8.12):
•  откройте дверь задка, обеспечив доступ к самонарезаю-

щим винтам 4 и винту 7 (рис. 8.13) крепления фонаря 1

(см. рис. 8.12);

•  открутите самонарезающие винты 4;

•  открутите винт 7 (см. рис. 8.13) из багажного отделения,

для этого необходимо снять пластиковую обивку 6, потя-

нув ее в направлении, указанном на рисунке;

•  аккуратно снимите фонарь 1 (см. рис. 8.12), потянув его

на себя;

рис. 8.13. Снятие обивки и винта

•  отключите задний фонарь от бортовой сети автомобиля,

отсоединив колодку.

Для замены ламп заднего хода 5:

•  поверните патрон против часовой стрелки и выньте его из

посадочного места в сборе с лампой;

•  извлеките лампу из патрона, потянув ее на себя;

•  установку новой лампы проводите в обратном порядке.

Для замены ламп указателя поворота 2 и сигнала торможе-
ния/габаритного огня 3:

•  поверните патрон против часовой стрелки и выньте его из

посадочного места в сборе с лампой;

•  извлеките лампу из патрона, повернув ее против часовой

стрелки;

•  установку новой лампы проводите в обратном порядке.

После замены ламп сборку и установку заднего фонаря про-
водите в обратном порядке.

133

8. УХОД ЗА АВТОМОБИЛЕМ

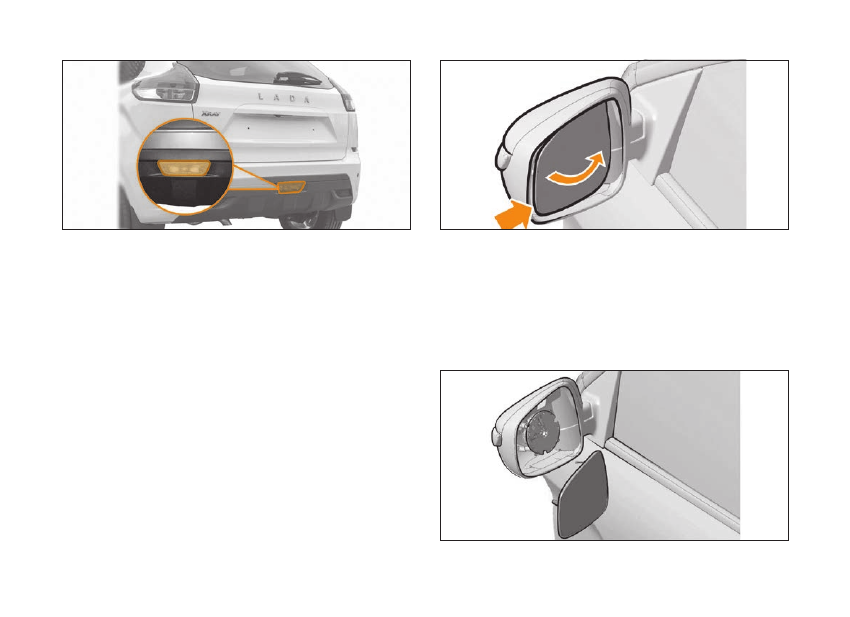

рис. 8.14. Задний противотуманный фонарь

Задний противотуманный фонарь

Для замены лампы заднего противотуманного фонаря



(рис. 8.14):
•  просуньте руку между бампером и кузовом в нижней части

автомобиля и доберитесь до патрона;

•  поверните патрон против часовой стрелки, выведите его

из корпуса фонаря и вывесите на длину жгута проводов;

•  извлеките лампу из патрона, потянув ее на себя.

После смены лампы установку патрона проводите в обрат-
ном порядке.
Если замена лампы в заднем противотуманном фонаре вы-
зывает у Вас затруднение, обратитесь за помощью к дилеру
LADA.

боковой указатель поворота

в зеркале заднего вида

Замену ламп бокового указателя поворота необходимо прово-
дить при температуре окружающего воздуха не ниже + 20 °С.

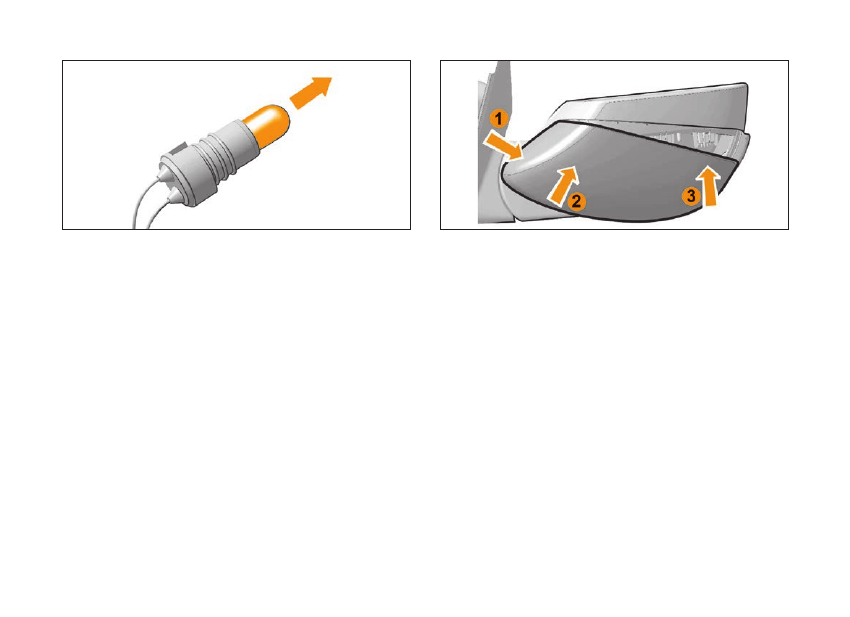

рис. 8.15. Зеркальный элемент в максимальном

боковом положении

Для замены лампы бокового указателя поворота:
•  поверните зеркальный элемент в максимальное боковое

положение как показано на рисунке 8.15;

•  через образовавшуюся щель аккуратно отщелкните зер-

кальный элемент и извлеките его из корпуса (рис. 8.16);

рис. 8.16. Снятие зеркального элемента

134

8. УХОД ЗА АВТОМОБИЛЕМ

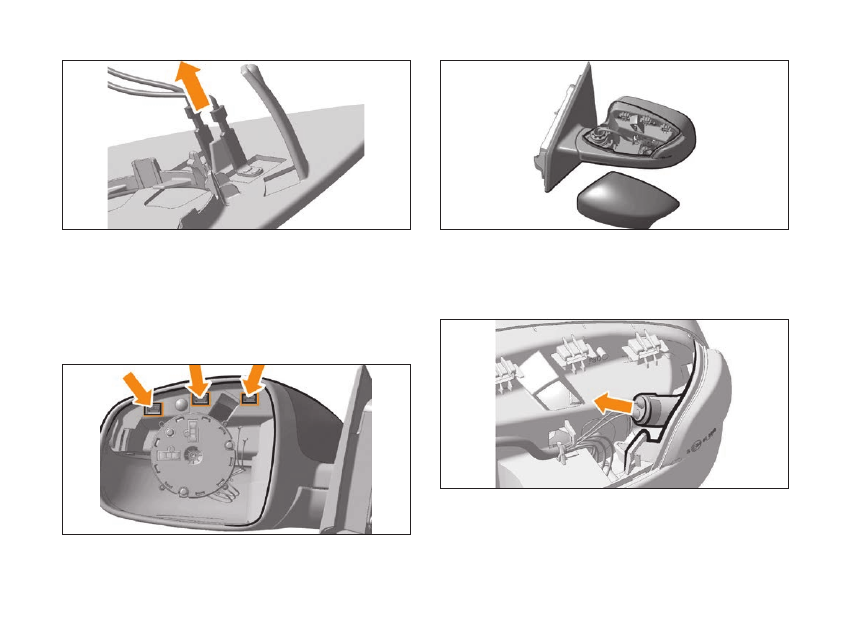

рис. 8.17. Контакты

нагревательного элемента

•  отсоедините два контакта от нагревательного элемента

(рис. 8.17);

•  снимите накладку зеркала, для этого аккуратно отверткой

отщелкните 3 защелки (рис. 8.18 и 8.19);

рис. 8.18. Защелки накладки зеркала

рис. 8.19. Снятие накладки зеркала

•  извлеките патрон из его посадочного места (рис. 8.20);

рис. 8.20. извлечение патрона

135

8. УХОД ЗА АВТОМОБИЛЕМ

рис. 8.21. извлечение лампы

• извлеките лампу из патрона, потянув ее на себя



(рис. 8.21);

•  установку новой лампы проводите в обратном порядке;

•  после замены лампы указателя поворота сборку и уста-

новку зеркала заднего вида проводите в обратном по-
рядке.



рис. 8.22. Установка накладки зеркала

При обратной сборке особое внимание следует обратить
на установку накладки зеркала (рис. 8.22), для установки на-
кладки необходимо:
•  аккуратно вставить и выровнить накладку в направлениях

1 и 2;

•  затем нажать на накладку в направлении 3.

Если замена лампы в боковом указателе поворота в зеркале
вызывает у Вас затруднение, обратитесь за помощью к ди-
леру LADA.

136

8. УХОД ЗА АВТОМОБИЛЕМ

дополнительный сигнал торможения

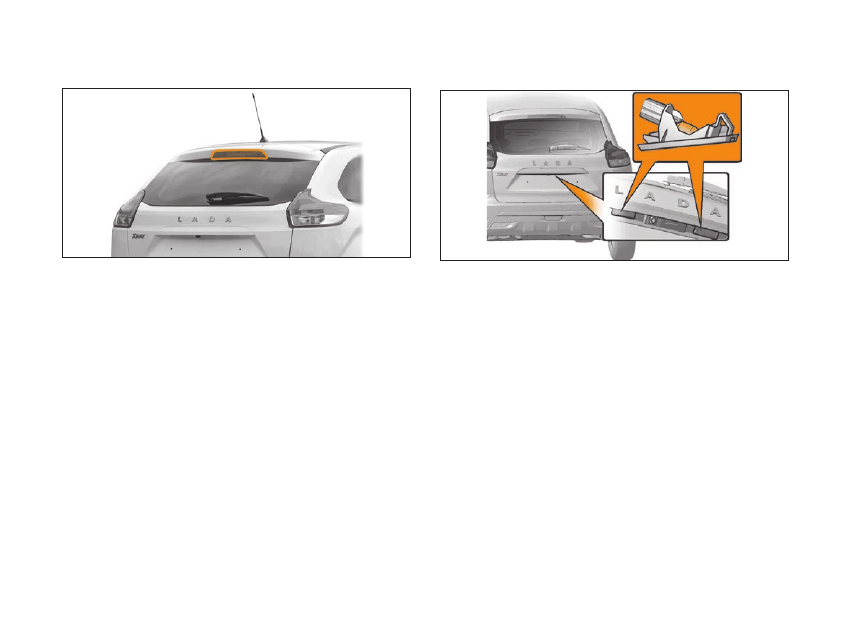

рис. 8.23. дополнительный сигнал торможения

В качестве источников света дополнительного сигнала тор-
можения (рис. 8.23) применены светоизлучающие диоды. В
случае выхода из строя светодиодов дополнительный сигнал
торможения заменяется полностью у дилера LADA.

Фонарь освещения номерного знака

рис. 8.24. Фонарь освещения номерного знака

Для замены лампы в фонаре (рис. 8.24):
•  вставьте плоскую отвертку в паз с правой стороны фона-

ря, аккуратно сдвиньте его влево и выведите пружинную
защелку-фиксатор из зацепления;

•  извлеките лампу из фонаря, потянув ее вниз.

После замены лампы сборку и установку фонаря освещения
номерного знака проводите в обратном порядке.

137

8. УХОД ЗА АВТОМОБИЛЕМ

Противотуманная фара

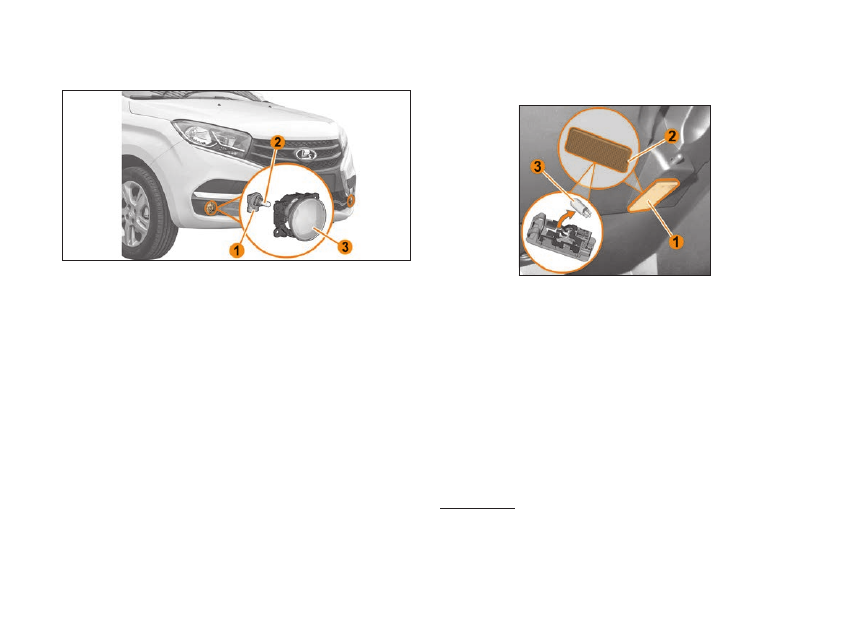

рис. 8.25. Противотуманная фара

1 – Патрон лампы.
2 – Лампа.
3 – Противотуманная фара.

Замену ламп в противотуманных фарах рекомендуется про-
изводить у дилера LADA (с использованием подъемника).

Плафоны освещения багажного отделения,

вещевого ящика

рис. 8.26. Плафон освещения вещевого ящика

1 – Плафон.
2 – Паз.
3 – Лампа.

Для замены лампы в плафоне (рис. 8.26):
•  выньте плафон 1 из посадочного места, для чего вставьте

отвертку в паз 2, аккуратно отожмите плафон наружу;

•  извлеките лампу 3 из плафона, потянув ее на себя.
После замены лампы установите зацеп плафона в посадоч-
ное место и прижмите противоположную сторону плафона
до фиксации.

ВнимАние!
для исключения возможности короткого замыкания
перед заменой лампы снимите клемму аккумуляторной
батареи.

138

8. УХОД ЗА АВТОМОБИЛЕМ

ЗАменА ПлАВКих ПредОхрАниТелей и реле

Рекомендуется всегда выяснять причину выхода из строя
предохранителей и реле у дилера LADA.
При замене плавких предохранителей и реле необходимо
использовать только предохранители и реле, типы которых
рекомендованы для данного автомобиля и только тех произ-
водителей, которые имеют одобрение АО «АВТОВАЗ» и име-
ющие маркировку в соответствии с таблицами 1–4.

ВнимАние!
не допускается применение предохранителей и реле, от-
личающихся по номиналу силы тока от рекомендуемых
в таблицах 1–4. Это может привести к отказам в работе
электрооборудования автомобиля, коротким замыкани-
ям и возгоранию автомобиля.

Неисправный предохранитель или реле определяется по вы-
шедшим из строя электрическим цепям, защищаемым в со-
ответствии с таблицами 1–4.

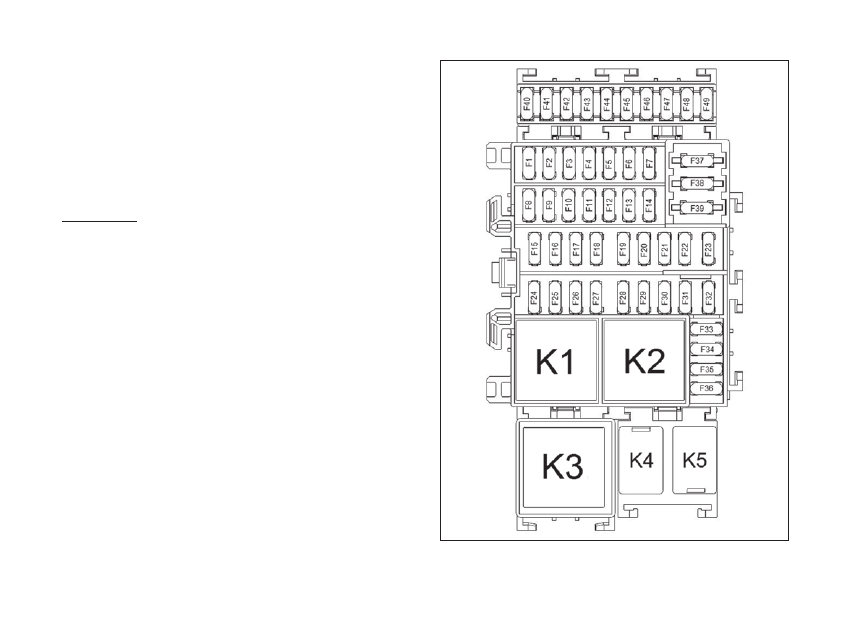

рис. 8.27. блок предохранителей и реле салона

139

8. УХОД ЗА АВТОМОБИЛЕМ

Т а б л и ц а   1

Электрические цепи, защищаемые плавкими предохранителями,

расположенными в блоке предохранителей и реле салона (рис. 8.27)

№

предохра нителя

Максимальный

постоянный ток,

 А

Защищаемые электрические цепи

F1

30А

Электростеклоподъемники передних дверей

F2*

10А

Дальний свет (фара левая)

F3*

10А

Дальний свет (фара правая)

F4*

10А

Ближний свет (фара левая)

F5*

10А

Ближний свет (фара правая)

F6*

5А

Габаритные огни (фары левая и правая)

F7*

5А

Габаритные огни (задние фонари левый и правый)
Фонари освещения номерного знака
Подсветка переключателя корректора света фар
Подсветка выключателя центральной блокировки замков дверей
Подсветка выключателя аварийной сигнализации
Подсветка панели управления кондиционером *
Подсветка выключателя системы безопасной парковки
Подсветка переключателя электростеклоподъемников в двери водителя
Подсветка переключателя электростеклоподъемников в двери/дверях пассажиров
Подсветка прикуривателя
Подсветка блока освещения салона
Подсветка аудиосистемы/ мультимедийной системы

F8

30А

Электростеклоподъемники задних дверей
Управление реле блокировки задних электростеклоподъемников

140

8. УХОД ЗА АВТОМОБИЛЕМ

№

предохра нителя

Максимальный

постоянный ток,

 А

Защищаемые электрические цепи

F9*

7,5А

Задний противотуманный огонь

F10

-

Резерв

F11

20А

Центральный блок кузовной электроники (моторедукторы замков боковых дверей,

моторедуктор замка багажника)

F12

5А

Антенна иммобилизатора
Контроллер системы курсовой устойчивости
Датчик угла поворота рулевого колеса
Выключатель сигнала торможения

F13

10А

Блок освещения салона
Плафон освещения багажника
Плафон освещения вещевого ящика
Контроллер САУКУ **
Панель управления климатической установкой **

F14 **

5А

Датчик дождя

F15

15А

Омыватель ветрового и заднего стекол
Центральный блок кузовной электроники (очиститель заднего стекла)

F16

15А

Автомобильный терминал системы «ЭРА-ГЛОНАCС»
Обогреватели передних сидений
Аудиосистема/мультимедийная система

F17 *

7,5А

Дневные ходовые огни

F18

7,5А

Лампы сигналов торможения в задних фонарях
Дополнительный сигнал торможения

Продолжение табл. 1

141

8. УХОД ЗА АВТОМОБИЛЕМ

№

предохра нителя

Максимальный

постоянный ток,

 А

Защищаемые электрические цепи

F19

5А

Контроллер системы управления двигателем
Центральный блок кузовной электроники
Дополнительный блок кузовной электроники**
Комбинация приборов
Управление реле стартера
Управление реле топливного насоса
Селектор выбора режимов автоматизированной трансмиссии

F20

5А

Блок управления системой надувных подушек безопасности

F21

7,5А

Лампы света заднего хода
Контроллер управления автоматизированной трансмиссией

F22

5А

Электронасос гидроусилителя рулевого управления

F23

5А

Блок управления системой безопасной парковки
Электрокорректор света левой фары
Электрокорректор света правой фары
Переключатель электрокорректора света фар
Управление реле обогрева ветрового стекла 1
Управление реле обогрева ветрового стекла 2
Управление реле обогрева заднего стекла и наружных зеркал

F24

15А

Центральный блок кузовной электроники (питание предохранителей салона F12,

F13, F36 с задержкой после выключения зажигания)

F25

5А

Автомобильный терминал системы «ЭРА-ГЛОНАCС»
Дополнительный блок кузовной электроники**

Продолжение табл. 1

142

8. УХОД ЗА АВТОМОБИЛЕМ

№

предохра нителя

Максимальный

постоянный ток,

 А

Защищаемые электрические цепи

F26

15А

Центральный блок кузовной электроники (указатели поворота)

F27*

20А

Ближний свет (фары левая и правая)

F27**

5А

Сигнал включения ближнего света фар
Сигнал включения дальнего света фар
Сигнал включения противотуманных фар
Сигнал включения заднего противотуманного огня

F28

15А

Звуковой сигнал
Сигнал включения габаритных огней **

F29*

25А

Габаритные огни (фары и задние фонари)
Дальний свет (фары левая и правая)
Задний противотуманный огонь
Управление реле звукового сигнала

F30

-

Резерв

F31

5А

Комбинация приборов

F32

7,5А

Центральный блок кузовной электроники
Автомобильный терминал системы «ЭРА-ГЛОНАСС»
Аудиосистема/оборудование мультимедийное
Управление реле дополнительной розетки в багажнике
Управление реле электровентилятора отопителя
Панель управления кондиционером*

F33

15А

Прикуриватель

F34

15А

Диагностический разъем

Продолжение табл. 1
