Lada Largus Cross (2018 год). Руководство - часть 7





100

к  нару ше нию  пра виль ной  гео ме трии  перед ней  или  задней
под ве ски .
В этом слу чае обра ти тесь для про вер ки к дилеру LADA .

Давле ние  воз ду ха  в  шинах

Давле ние воз ду ха в шинах (в том числе в запас ном коле се)
дол жно  всег да  стро го  соот вет ствовать  реко мен до ван ным
зна че ниям (см . табл . 1, стр . 86), его сле ду ет про ве рять не ре-
же одно го раза в месяц, а также перед каж дой дли тель ной
поезд кой .

  Недо ста точ ное  давле ние в шинах при во дит к их интен-

сив но му  и  нерав но мер но му  изно су  и  пере гре ву,  что  сни жа ет
безо пас ность  дви же ния  и  может  вызвать:
– ухуд ше ние  устой чи во сти  авто мо би ля  на  доро ге;
– раз рыв  или  раз ру ше ние  бего вой  дорож ки  про тек то ра .
Давле ние в шинах зави сит от загруз ки авто мо би ля и от ско-
ро сти  дви же ния .
Отре гу ли ру йте  давле ние  в  зави си мо сти  от  усло вий  эксплу а-
та ции (см . подраз дел «Давле ние воз ду ха в шинах») .
Давле ние  воз ду ха  дол жно  про ве рять ся  на  холод ных  шинах  –
не обра щай те вни ма ния, если давле ние в шинах после поезд-
ки на высо кой ско ро сти или в жар кую пого ду будет пре вы-
шать  реко мен до ван ные  зна че ния .  Если  нет  воз мож но сти  из-
ме рить  давле ние  на холод ных шинах, сле ду ет  уве ли чить
реко мен до ван ные  зна че ния  на  0,2–0,3 бар . (0,02–0,03 МПа
или 0,2–0,3 кгс/см

2

) .

Никог да не выпу скай те воз дух из нагре тых шин для при­
ве де ния  давле ния  в  норму .

 Вни ма ние,  отсут ствие  или  некор рект ная  уста нов ка  кол-

па ков  вен ти лей  может  при ве сти  к  нару ше нию  гер ме тич но сти

и поте ре давле ния в шине . Сле ди те за тем, чтобы на коле сах
были  уста но вле ны  кол па ки  вен ти лей,  иден тич ные  ори ги наль-
ным,  кото рые  дол жны  быть  плот но  затя ну ты .

Пере ста нов ка  колес

Пере ста нов ку  колес  выпол нять  не  реко мен ду ет ся .

Заме на  шин

 В  целях  безо пас но сти  заме на  шин  дол жна  про из во-

дить ся  толь ко  спе циа ли стом .
Одно вре мен ная  уста нов ка  на  авто мо биль  шин  раз лич но го
типа при ве дет к тому, что:
– Ваш  авто мо биль  боль ше  не  будет  отве чать  тре бо ва ниям
дей ствую щих  пра вил;
– изме нит ся  пове де ние  авто мо би ля  в  пово ро тах;
– уве ли чат ся  уси лия  на  руле вом  коле се;
– затруд нит ся  уста нов ка  цепей  про ти во сколь же ния .

Осо бен но сти  эксплу а та ции  шин  в  зим них  усло виях

Цепи  про ти во сколь же ния

Уста на вли вай те  цепи  про ти во сколь же ния  на  перед ние

коле са.

 Уста нов ка  цепей  про ти во сколь же ния  толь ко  на  задние

коле са  запре ще на .
Цепи  про ти во сколь же ния  можно  уста на вли вать  толь ко  на
шины, кото рые имеют тот же раз мер, что и шины пер вич ной
ком плек та ции .  На  коле са  могут  быть  уста но вле ны  толь ко
спе циаль ные  цепи  про ти во сколь же ния .  Обра ти тесь  к  дилеру
LADA .

-------------------------------------------------------------------------------------------------------------------------------------------------------------

101

Шины для дви же ния по льду и снегу, или «зим ние» шины

Мы  реко мен ду ем  Вам  уста но вить  такие  шины  на все четы ре
коле са,  что  обес пе чит  Ваше му  авто мо би лю  наи луч шее  сце-
пле ние  с  доро гой .

ВНИ МА НИЕ!
Иног да  на  этих  шинах  ука за ны  напра вле ние  вра ще ния
коле са  при  дви же нии  авто мо би ля  впе ред  и  зна че ние
мак си маль ной  ско ро сти,  кото рая  может  быть  ниже  мак­
си маль ной  ско ро сти  Ваше го  авто мо би ля.

Шипо ван ные  шины

Шипо ван ные  шины  могут  исполь зо вать ся  толь ко  огра ни чен-
ное  время  и  в  соот вет ствии  с  мест ным  зако но да тель ством
и  пра ви ла ми  дорож но го  дви же ния .  Необхо ди мо  при дер жи-
вать ся  ско рост ных  огра ни че ний,  уста но влен ных  дей ствую-
щи ми  пра ви ла ми .  Шипо ван ные  шины  дол жны  быть  уста но-
вле ны, по край ней мере, на перед ние коле са .

Во всех слу чаях реко мен ду ем Вам обра тить ся к дилеру
LADA,  где  Вы  полу чи те  реко мен да ции  по  выбо ру  наи бо лее
под хо дя ще го  для  Ваше го  авто мо би ля  обо ру до ва ния .

ЗАМЕНА ЛАМП

ПЕРЕД НИЕ  ФАРЫ:

Вы може те менять опи сан ные ниже лампы .
Обра ти те  вни ма ние,  что  для  полу че ния  досту па  при  заме не
ламп  в  левой  перед ней  фаре  необхо ди мо  пред ва ри тель-
но  снять  акку му ля тор ную  бата рею .  Поря док  снятия  акк ум-
улятор ной бата реи см . в разделе «Акк ум уляторная батарея»:
•  Осл абить  гайку  кре пле ния  клем мы  «+» с помо щью тор це-

во го ключа №10, снять клем му с АКБ .
•  Осла бить  гайку  кре пле ния  клем мы  «–» с помо щью гаеч но-

го ключа №10, снять клем му с АКБ .
•  Отвер нуть гайку кре пле ния при жим ной план ки АКБ с помо-

щью тор це во го ключа №13, снять план ку .
•  Вынуть АКБ из мотор но го отсе ка .

Уста нов ка  акку му ля тор ной  бата реи  про из во дит ся  в  обрат-
ном поряд ке . Обра ти те вни ма ние, что при уста нов ке АКБ на
под дон  необхо ди мо  пред ва ри тель но  вста вить  труб ку  отво да
газов в паз на под до не, затем одеть ее на АКБ .
В любом слу чае, если заме на кажет ся слож ной, мы реко мен-
ду ем обра щать ся к дилеру LADA для заме ны ламп .

Даль ний свет фар, ближ ний свет фар

Снимите крышку и резино-
вый пыльник A .

Отсоедините разъем от
лампы  1 . Отсоедините пру-
жинный фиксатор 2 и извле-
ките лампу .
Тип лампы: H4, не пропу­
скающая УФ­излучения
(см . текст в рамке) . Не при­
касайтесь к колбе лампы.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

102

Держите ее за цоколь. За-
менив лампу, проследите за
правильной установкой
пыльника и крышки .

Указатель поворота
Поверните патрон 4 на чет-
верть оборота, чтобы из-
влечь лампу .

Тип лампы: PY21W.

Заме нив  лампу,  про сле ди те  за  пра виль ной  уста нов кой
патро на .

Перед ний  габа рит ный  огонь
Извле ки те  патрон  3, чтобы достать лампу . Тип лампы: W5W.

В  соот вет ствии  с  мест ным  зако но да тель ством  и  из  пре до-
сто рож но сти  прио бре ти те  у  дилера  LADA  запас ной  набор
с  ком плек том  ламп  и  пре дох ра ни те лей .

 При  рабо тах  в  непо сред ствен ной  бли зо сти  от  дви га те ля

обра ти те  вни ма ние  на  то,  что  он  может  ока за ть ся  горя чим .
А  также  пом ни те,  что  вен ти ля тор  систе мы  охлаж де ния  может
включить ся в любой момент . Это может стать при чи ной трав мы .

 Вну три лампы – высо кое давле ние! При заме не лампы

она может пов ре дить ся и может взор вать ся . Будь те осто-
рож ны,  избе гай те  травм .

 Не включать фары с загрязненными или закрытыми не-

прозрачными материалами пластмассовыми рассеивате-
лями в режиме ближнего, дальнего и противотуманного све-
та, для исключения тепловой деформации и оплавления

рассеивателей . Загрязненное состояние световых приборов
можно определить визуально (слой грязи или снега, не
позволяющий отчетливо видеть через рассеиватель лампы
или другие детали фары) . Во время движения автомобиля
при ухудшении видимости дорожного полотна необходимо
остановиться и очистить световые приборы .

-------------------------------------------------------------------------------------------------------------------------------------------------------------

103

ПРО ТИ ВО ТУ МАН НЫЕ  ФАРЫ:  заме на  ламп

Про ти во ту ман ные  фары  1

Обра ти тесь к дилеру LADA .
Тип лампы: H11.

  Вну три лампы – высо-

кое давле ние! При заме не
лампы она может пов

ре-

дить ся  и  может  взор вать ся .
Будь те  осто рож ны,  избе-
гай те  травм .

Допол ни тель ные  фары

Если  Вы  хоти те  уста но вить  на  Ваш  авто мо биль  допол ни тель-
ные  про ти во ту ман ные  фары  или  про жек тор ные  фары,  обра-
ти тесь к дилеру LADA .

  При  рабо тах  в  непо сред ствен ной  бли зо сти  от  дви га те ля

обра ти те  вни ма ние  на  то,  что  он  может  ока за ть ся  горя чим .
А  также  пом ни те,  что  вен ти ля тор  систе мы  охлаж де ния  может
включить ся в любой момент . Суще ству ет риск полу чить трав му .

  Все  рабо ты  по  техоб слу жи ва нию  или  моди фи ка ции

элек тро обо ру до ва ния  Ваше го  авто мо би ля  дол жны  выпол-
нять ся у дилера LADA, в про тив ном слу чае непра виль ное
под со е ди не ние  элемен тов  элек тро обо ру до ва ния  может
при ве сти к его выхо ду из строя (это каса ет ся про вод ки, при-
бо ров и осо бен но гене ра то ра); кроме того, у дилера LADA
име ют ся  все  необхо ди мые  инстру мен ты  для  уста нов ки  дан-
но го  обо ру до ва ния  на  Ваш  авто мо биль .

 Используйте противотуманные фары только по назна-

чению и не забывайте выключать их, когда в них нет необхо-
димости, чтобы не мешать другим участникам движения .

ЗАДНИЕ ФОНА РИ: заме на ламп

Вы може те менять опи сан-
ные ниже лампы . В любом
слу чае, если заме на кажет-
ся  слож ной,  мы  реко мен ду-
ем  обра щать ся  к  пред ста-
ви те лю  про из во ди те ля  для
заме ны  ламп .

Ука за те ли  пово ро тов/  га­
ба рит ные  огни/стоп  сиг­
нал/фонарь задне го хода/
про ти во ту ман ный  огонь.
Чтобы снять фонарь, отвер-
ни те  пла сти ко вые  винты  1 .
Снару жи  сни ми те  фонарь,
потя нув его назад . Отсо е-
ди ни те разъем жгута про-
во дов  от  кон такт ной  части
фона ря .  Осто рож но  сни ми-
те  кон такт ную  часть 2, чтобы
полу чить доступ к лам пам .

-------------------------------------------------------------------------------------------------------------------------------------------------------------

104

Уста нов ка

Для  уста нов ки  дей ствуй те  в  обрат ном  поряд ке,  ста ра ясь  не
пов ре дить  жгут  про во дов .

3  Габа рит ный

огонь

и

стоп­сиг нал.
Тип лампы 3: P21/5W.
4  Ука за те ли  пово ро тов.
Тип лампы 4: PY21W.
5

Фонарь задне

го хода

(пра вый  фонарь) или
Про ти во ту ман ный  фонарь
(левый фонарь) .
Тип лампы 5: P21W.

 Вну три лампы – высо кое давле ние! При заме не лампы

она может пов ре дить ся и может взор вать ся . Будь те осто-
рож ны,  избе гай те  травм .

Допол ни тель ный  сиг нал  тор мо же ния

Отвер ни те  винт  6 с помо-
щью ключа типа «Торкс»



№ Т30 и извле ки те фонарь
из его гнез да .
Уста нов ка
Для  уста нов ки  дей ствуй те  в
обрат ном  поряд ке,  ста ра-
ясь не пов ре дить жгут про-
во дов .
Тип лампы: P21W.

 Вну три лампы – высо-

кое давле ние! При заме не
лампы она может пов

ре-

дить ся  и  может  взор вать ся .
Будь те  осто рож ны,  избе-
гай те  травм .

Фонарь  осве ще ния  номер но го  знака

Отвер ни те  винт  8 с помо-
щью инстру мен та типа пло-
ской  отверт ки .  Сни ми те
крыш ку  фона ря  для  досту па
к лампе 9 .
Тип лампы 9: W5W.

 Вну три лампы – высо-

кое давле ние! При заме не
лампы она может пов

ре-

дить ся  и  может  взор вать ся .

Будь те  осто рож ны,  избе гай те  травм .

-------------------------------------------------------------------------------------------------------------------------------------------------------------

105

БОКО ВЫЕ  ПОВ ТО РИ ТЕ ЛИ  УКА ЗА ТЕ ЛЕЙ  ПОВО РО ТОВ:
заме на  ламп

С  помо щью  инстру мен та
типа пло ской отверт ки отсо-
е ди ни те  боко вой  пов то ри-
тель  ука за те лей  пово ро та  1 .
Повер ни те  патрон  2 на чет-
вер ть  обо ро та,  чтобы  из-
влечь лампу .
Тип лампы: WY5W.

 Вну три лампы – высо-

кое давле ние! При заме не

лампы она может пов ре дить ся и может взор вать ся . Будь те
осто рож ны,  избе гай те  травм .

ОСВЕ ЩЕ НИЕ  САЛО НА:  заме на  ламп

Пла фон

С помо щью отверт ки с пло-
ским  лез ви ем  отсо е ди ни те
рас се ива тель  1 .  Извле ки те
пере го рев шую  лампу .
Тип лампы 2: W5W.

 Вну три лампы – высо-

кое давле ние! При заме не
лампы она может пов

ре-

дить ся  и  может  взор вать ся .
Будь те  осто рож ны,  избе-
гай те  травм .

Задний плафон
(в зависимости от комплектации автомобиля)

С помощью отвертки с пло-
ским лезвием отсоедините
рассеиватель  3 . Извлеките
лампу .
Тип лампы: W5W.

 Внутри лампы – высокое

давление! При замене лампы
она может повредиться и

может взорваться . Будьте осторожны, избегайте травм .

Освещение вещевого ящика
(в зависимости от комплектации автомобиля)

Отсоедините фонарь 4 с
помощью отвертки с плоским
лезвием, надавив на фикса-
тор и потянув фонарь внутрь
ящика . Отсоедините плафон .
Нажмите на фиксатор 5, чтобы
отсоединить рассеиватель 7
и получить доступ к лампе 6 .
Тип лампы 6: W5W.

 Вну три лампы – высо кое

давле ние! При заме не лампы
она  может  пов ре дить ся  и
может  взор вать ся .  Будь те
осто рож ны,  избе гай те  травм .

-------------------------------------------------------------------------------------------------------------------------------------------------------------

106

Осве ще ние  багаж но го  отде ле ния

Отсо е ди ни те  фонарь  8 с
помо щью отверт ки с пло-
ским  лез ви ем,  нада вив  на
фик са тор  и  потя нув  фонарь
на себя .

Наж ми те  на  фик са тор  9
чтобы  отсо е ди нить  рас се-
ива тель  11 и полу

чить

доступ к лампе 10 .
Тип лампы 10: W5W.

 Вну три лампы – высо-

кое давле ние! При заме не
лампы она может пов

ре-

дить ся  и  может  взор вать ся .
Будь те  осто рож ны,  избе-
гай те  травм .

ПРЕ ДОХ РА НИ ТЕ ЛИ

Плав кие  пре дох ра ни те ли  в  сало не

При неисправности одного
из электроприборов, преж-
де всего, проверьте соот-
ветствующие предохраните-
ли . Отсоедините крышку A
используя выемку 1 .
Чтобы определить нужные
предохранители, обратитесь
к этикетке на тыльной стороне
крышки A с указанием назна-
чения предохранителей .

Плав кие  пре дох ра ни те ли  в  мотор ном  отсе ке  B

Некоторые системы защи-
щены предохранителями,
находящимися в моторном
отсеке в блоке B . Тем не
менее, ввиду затрудненно-
го доступа рекомендуем
Вам обращаться для
замены этих предохрани­
телей к дилеру LADA.
Проверьте соответствую-
щий предохранитель и при

необходимости  замените его обязательно новым, имею­
щим тот же номинал. Предохранитель с большим значени-
ем номинального тока может вызвать перегрев электриче-
ской сети (риск возникновения пожара) в случае чрезмер-
ного потребления электрической энергии оборудованием .

-------------------------------------------------------------------------------------------------------------------------------------------------------------

107

ЗАМЕНА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

ВНИМАНИЕ!
Не допускается применение предохранителей, отли­
чающихся по номиналу силы тока от рекомендуемых в
таблицах 1­6. Это может привести к отказам в работе
электрооборудования автомобиля, коротким замыка­
ниям и возгоранию автомобиля.

Указан набор предохранителей для исполнения «люкс», в
зависимости от комплектации автомобиля отдельные предо-
хранители и реле из данного набора могут быть не задей-
ствованы .
Неисправный предохранитель или реле определяется по
вышедшим из строя электрическим цепям, защищаемым в
соответствии с таблицами 1–6 .

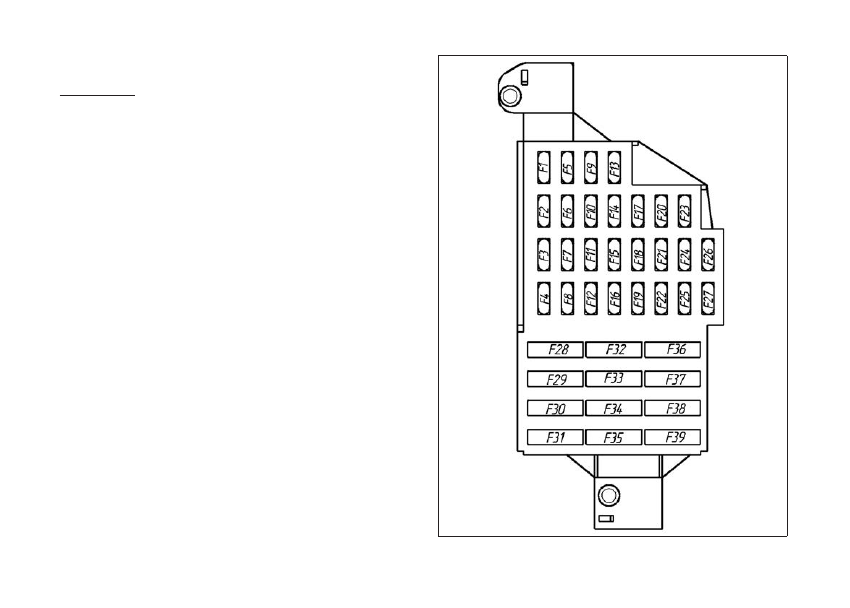

Рис. 1. Блок предохранителей и реле салона

-------------------------------------------------------------------------------------------------------------------------------------------------------------

108

Электрические цепи,

защищаемые плавкими предохранителями,

расположенными в блоке предохранителей

и реле салона (см. рис. 1)

Т а б л и ц а  1

Номинал

Защищаемая цепь

F1

20A

Очиститель ветрового стекла .
Центральный блок кузовной электроники (очис-

титель ветрового стекла) .
Управление реле обогрева заднего стекла

F2

5A

Комбинация приборов .
Контроллер системы управления двигателем .
Управление реле топливного насоса

F3

10A

Дополнительный сигнал торможения .
Сигнал торможения (фонари задние)

F4

10A

Центральный блок кузовной электроники .
Диагностический разъем .
Антенна иммобилизатора .
Блок управления системой парковки

F5

Резерв

F6

Резерв

F7

Резерв

F8

Резерв

F9

10A

Ближний свет (блок-фара левая)

F10

10A

Ближний свет (блок-фара правая)

F11

10A

Дальний свет (блок-фара левая)

F12

10A

Дальний свет (блок-фара правая)

F13

30A

Электростеклоподъемники задних дверей

F14

30A

Электростеклоподъемники передних дверей

F15

10A

Блок управления антиблокировочной системой

F16

15A

Обогрев передних сидений

Номинал

Защищаемая цепь

F17

15A

Звуковой сигнал основной .
Звуковой сигнал вспомогательный

F18

10A

Габаритный огонь (блок-фара левая) .
Габаритный огонь (фонарь задний левый) .
Фонарь освещения номерного знака .
Фонарь освещения вещевого ящика

F19

10A

Габаритный огонь (блок-фара правая) .
Габаритный огонь (фонарь задний правый) .
Подсветка выключателей и устройств салона

F20

7,5A

Противотуманный огонь (фонарь задний левый)

F21

5A

Обогрев наружных зеркал

F22

Резерв

F23

Резерв

F24

Резерв

F25

Резерв

F26

5A

Блок управления системой надувных подушек

безопасности

F27

20A

Очиститель заднего стекла .
Омыватель стекол (заднего/переднего) .
Свет заднего хода (фонарь задний правый) .
Звуковой сигнал непристегнутого ремня безо-

пасности водителя

F28

15A

Центральный блок кузовной электроники (внут-

реннее освещение салона) .
Комбинация приборов .
Радиоаппарат

F29

15A

Центральный блок кузовной электроники .
Диагностический разъем

F30

20A

Центральный блок кузовной электроники (мото-

редукторы замков боковых дверей и двери задка)

Продолжение табл. 1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

109

Номинал

Защищаемая цепь

F31

15A

Противотуманные фары

F32

30A

Обогрев заднего стекла .
Обогрев наружных зеркал

F33

Резерв

F34

Резерв

F35

Резерв

F36

30A

Питание панели управления кондиционером .
Электровентилятор отопителя

F37

5A

Электропривод зеркал заднего вида

F38

15A

Прикуриватель .
Радиоаппарат

F39

10A

Управление реле электровентилятора отопителя

Реле, расположенные в салоне

Т а б л и ц а  2

Номинал

Наименование

К1*

40А

Реле обогрева заднего стекла

* Реле находится слева от рулевой колонки (над монтажным бло-

ком салона) .

Электрические цепи,

защищаемые плавкими предохранителями,

расположенными в блоке предохранителей

и реле моторного отсека ДВС (см. рис. 2)

Т а б л и ц а  3

Номинал

Защищаемая цепь

F1

60A

Цепи переключателя световой сигнализации .
Предохранители (F28-F32, F36), расположенные

в салоне

F2

60A

Предохранители, расположенные после выклю-

чателя зажигания .
Цепи переключателя световой сигнализации

F3

50A

Блок управления антиблокировочной системой

F4

25A

Блок управления антиблокировочной системой

F5

40A

Электровентилятор охлаждения радиатора .
Муфта компрессора кондиционера

F6

25A

Топливный насос .
Контроллер системы управления двигателем .
Управление реле электровентилятора радиатора .
Управление главным реле ЭСУД .
Управление реле муфты компрессора кондици-

онера .
Катушка зажигания 2х2 .
Датчики кислорода .
Клапан продувки адсорбера .
Форсунки 1-4 цилиндров

F7

Резерв

Окончание табл. 1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

110

Рис. 2. Блок предохранителей и реле моторного отсека

(ДВС 11189)

Реле, расположенные в блоке предохранителей

и реле моторного отсека ДВС (см. рис. 2)

Т а б л и ц а  4

Номинал

Наименование

K1

40A

Реле электровентилятора отопителя

K2

20A

Реле противотуманных фар

K3

20A

Реле топливного насоса

K4

20A

Главное реле ЭСУД

K5

40A

Реле большой скорости электровентилятора

охлаждения радиатора

K6

20A

Реле муфты компрессора кондиционера

K7

20A

Реле малой скорости электровентилятора охлаж-

дения радиатора

Электрические цепи,

защищаемые плавкими предохранителями,

расположенными в блоке предохранителей

и реле моторного отсека (см. рис. 3)

Т а б л и ц а  5

Номинал

Защищаемая цепь

F1

25A

Блок управления антиблокировочной системой

F2

50A

Блок управления антиблокировочной системой

F3

40A

Электровентилятор охлаждения радиатора .
Муфта компрессора кондиционера

F4

60A

Блок предохранителей в салоне .
Защита бортовой сети

F5

60A

Выключатель зажигания .
Защита бортовой сети

-------------------------------------------------------------------------------------------------------------------------------------------------------------

111

Номинал

Защищаемая цепь

F7

25A

Топливный насос .
Контроллер системы управления двигателем .
Управление реле электровентилятора радиатора .
Управление главным реле ЭСУД .
Управление реле муфты компрессора кондици-

онера .
Катушки зажигания 1-4 цилиндров .
Датчики кислорода .
Клапан продувки адсорбера .
Форсунки 1-4 цилиндров

Реле, расположенные в блоке предохранителей,

и реле моторного отсека (см. рис. 3)

Т а б л и ц а  6

Номинал

Наименование

K2

20A

Реле противотуманных фар

K3

40A

Реле электровентилятора отопителя

K4

20A

Главное реле ЭСУД

K5

20A

Реле топливного насоса

K6

20A

Реле малой скорости электровентиляторов

охлаждения радиатора

K7

20A

Реле муфты компрессора кондиционера

K8

40A

Реле большой скорости электровентилятора

охлаждения радиатора

Рис. 3. Блок предохранителей и реле моторного отсека

(ДВцС K4M)

Окончание табл. 5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

112

АККУ МУ ЛЯ ТОР НАЯ  БАТА РЕЯ:
устра не ние  неис прав но стей

Во  избе жа ние  искре ния:
–  перед  отклю че ни ем  или  под клю че ни ем  акку му ля тор ной
бата реи  убе ди тесь  в  том,  что  потре би те ли  элек тро энер гии
(пла фо ны  осве ще ния  и  т .  п .)  выклю че ны;
–  при  под со е ди не нии  или  отсо е ди не нии  бата реи  от  заряд-
но го устрой ства сле ди те за тем, чтобы оно было выклю че но;
–  не  кла ди те  метал ли че ские  пред ме ты  на  акку му ля тор ную
бата рею:  это  может  при ве сти  к  корот ко му  замы ка нию  между
выво да ми;
–  чтобы  отклю чить  акку му ля тор ную  бата рею,  подож ди те  не
менее  одной  мину ты  после  выклю че ния  зажи га ния;
–  после  уста нов ки  тща тель но  под со е ди ни те  про во да  акку му-
ля тор ной  бата реи .

Под со е ди не ние  заряд но го  устрой ства
Заряд ное  устрой ство  дол жно  быть  сов ме сти мо  с  акку му­
ля тор ной  бата реей  с  номи наль ным  напря же ни ем  12  В.
Не  отсо е ди няй те  бата рею  при  рабо таю щем  дви га те ле .  Сле­
дуй те  инструк ции  изго то ви те ля  по  эксплу а та ции  заряд­
но го  устрой ства.
Если  на  авто мо би ле  уста но вле но  боль шое  число  допол ни-
тель ных  элек тро при бо ров,  под со е ди няй те  их  к  «+»  после
замка  зажи га ния .

  Неко то рые  акку му ля тор ные  бата реи  могут  иметь  осо-

бен но сти  при  заряд ке,  про кон сультируй тесь  у  дилера  LADA .
Избе гай те  воз ни кно ве ния  искры,  кото рая  может  вызвать
взрыв,  заря жай те  акку му ля тор ную  бата рею  в  хоро шо  про ве-
три ва е мом  поме ще нии .  Суще ству ет  опас ность  полу че ния
тяже лых  травм .

  При  рабо те  с  акку му ля тор ной  бата реей  будь те  осто-

рож ны, так как в ней содер жит ся раствор сер ной кисло ты . Не
допу скай те попа да ния элек тро ли та на кожу и в глаза . Если
это  слу чи лось,  обиль но  про мой те  водой  и,  при  необхо ди мо-
сти, обра ти тесь к врачу . Во избе жа ние взры ва газов не
исполь зуй те  источ ни ки  откры то го  огня,  искре ния  и  нагре ва-
тель ные  при бо ры  в  непо сред ствен ной  бли зо сти  от  акку му ля-
тор ной  бата реи .  При  рабо тах  в  непо сред ствен ной  бли зо сти
от  дви га те ля  обра ти те  вни ма ние  на  то,  что  он  может  ока за ть-
ся горя чим . А также пом ни те, что вен ти ля тор систе мы охлаж-
де ния может вклю чить ся в любой момент .
Суще ству ет  риск  полу чить  трав му .

Запуск  дви га те ля  от  акку му ля тор ной  бата реи  дру го го
авто мо би ля
Если  для  запу ска  дви га те ля  Вам  нужно  под клю чить  пита ние
от  бата реи  дру го го  авто мо би ля,  прио бре ти те  у  дилера  LADA
соот вет ствую щие  про во да  (обра ти те  вни ма ние  на  их  сече-
ние) . Если они у Вас уже есть, про верь те их состоя ние .
Обе  бата реи  дол жны  быть  оди на ко во го  номи наль но го
напря же ния  12  В.
Емкость (ампер-час, А•ч) заря жен ной бата реи дол жна быть
в любом слу чае не мень ше, чем у раз ря жен ной бата реи .
Убе ди тесь также, что оба авто мо би ля не имеют между
собой  элек три че ско го  кон так та  (из-за  воз мож но сти  корот-
ко го  замы ка ния  при  сое ди не нии  поло жи тель ных  выво дов)  и
раз ря жен ная  бата рея  пра виль но  под со е ди не на .  Выклю чи те
зажи га ние  на  Вашем  авто мо би ле .

-------------------------------------------------------------------------------------------------------------------------------------------------------------

113

Запу сти те  дви га тель  авто-
мо би ля,  от  кото ро го  выпол-
ня ет ся заряд, и оставь те его
рабо тать

при

сред ней

часто те  вра ще ния  колен ча-
то го  вала  дви га те ля .
Под со е ди ни те

плю со вой

про вод  (+)  A к выво ду (+)

раз ря жен ной  бата реи,  а  за-
тем к выво ду (+) 2  бата реи-

доно ра .

Под со е ди ни те  минус овой  про вод  (–)  B к выво ду (–) 3 бата-
реи-доно ра, а затем к выво ду (–) 4  раз ря жен ной  бата реи .
Запу сти те  дви га тель  Ваше го  авто мо би ля  как  обыч но .  Как
толь ко  он  заве дет ся,  отсо е ди ни те  про во да  A и B в обрат ном
поряд ке (4-3-2-1) .

  Про верь те,  что  сое ди ни тель ные  про во да  A и B не

сопри касают ся  и  что  плю со вой  про вод  A не имеет кон так та с
каки ми-либо  метал ли че ски ми  частя ми  авто мо би ля-доно ра .
Опас ность  травм  и/или  пов реж де ния  авто мо би ля .

РАДИО ЧА СТОТ НЫЙ  ПУЛЬТ
ДИСТАН ЦИОН НО ГО  УПРА ВЛЕ НИЯ

Элемен ты  пита ния

Заме на  элемен та  пита ния
Отвер ни те  винт  1 и отсо е-
ди ни те  крыш ку  2 .

Вы може те прио бре сти элемен ты пита ния у дилера LADA .
Срок служ бы элемен тов пита ния  около двух лет . Сле ди те
за тем, чтобы на элемен те пита ния не было сле дов чер нил,
это  может  при ве сти  к  пло хо му  элек три че ско му  кон так ту .

15

Р .Э . LADA LARGUS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

114

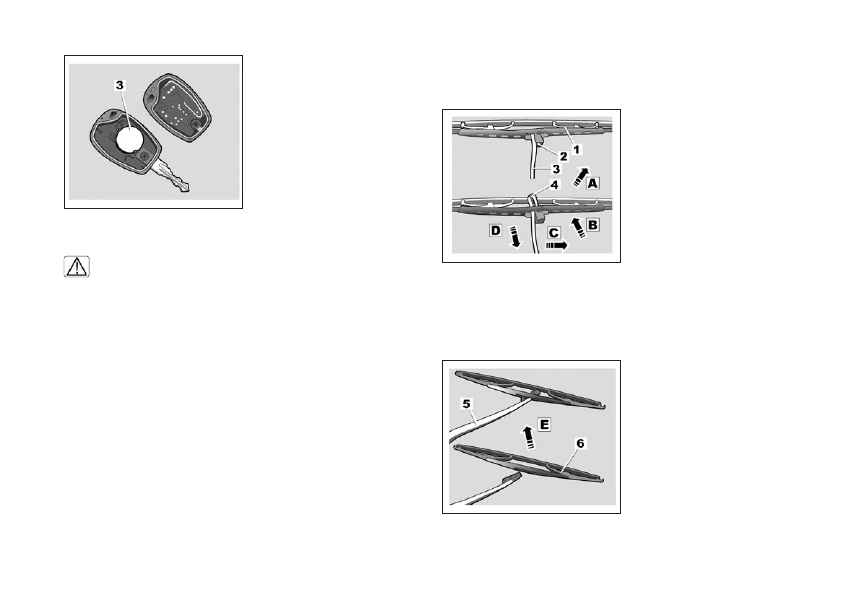

Заме ни те  элемент  пита -
ния  3,  соблю дая  ука зан ную
на  крыш ке  поляр ность .

При ме ча ние.  При заме не эле-
мен та  пита ния  не  касай тесь
элек трон ной  схемы  в  крыш ке
ключа .

Тип элемен та пита ния: CR
2016.

При  уста нов ке  убе ди тесь,  что  крыш ка  надеж но  зафик си ро-
ва на и винт затя нут .

 Не  выбра сы вай те  исполь зо ван ные  элемен ты  пита ния

вме сте  с  быто вы ми  отхо да ми .  Сда вай те  их  в  орга ни за ции,
ответ ствен ные  за  их  сбор  и  пере ра бот ку .

ЩЕТКИ  СТЕ КЛО ОЧИ СТИ ТЕ ЛЕЙ

Заме на  щеток  сте кло очи сти те ля  ветро во го  сте кла  1

При выключенном зажига-
нии поднимите рычаг стекло-
очистителя 3 .
– Поверните щетку до гори-
зонтального  поло же ния  (в
напра влении  A) .
–  Наж ми те  на  фик са тор  2
и сдвинь

те щетку сте

кло-

очи сти те ля  вниз  до  осво-
бож де ния  крюч ка  4  рыча га

сте кло очи сти те ля  (движе-

ние  D) .  Сме сти те  щетку  (дви же ние  C),  затем  под ни ми те  ее
(дви же ние  B)  и  сни ми те .

Заме на  щеток  сте кло очи сти те лей  задне го  сте кла
(рас паш ная  дверь)

При  выклю чен ном  зажи га-
нии  под ни ми те  рычаг  сте кло -
очи сти те ля  5 .
–  Повер ни те  щетку  6 до
упора .
–  Сни ми те  щетку,  потя нув
за нее (в напра вле нии E) .

-------------------------------------------------------------------------------------------------------------------------------------------------------------

115

Уста нов ка  щеток  перед них
или  задних  сте кло очи сти те лей

Уста нов ка  щетки  про из во дит ся  в  поряд ке,  обрат ном  поряд ку
сня тия .  Про верь те  надеж ность  кре пле ния  щетки  на  рыча ге
сте кло очи сти те ля .
Сле ди те  за  состоя ни ем  щеток  сте кло очи сти те ля .  Их  срок
служ бы зави сит от Вас:
– регу ляр но мойте щетки, ветро вое сте кло и заднее сте кло
мыль ной  водой;
– не исполь зуй те щетки, если ветро вое сте кло или заднее
сте кло  сухие;
– отсо е ди ни те  щетки  от  ветро во го  сте кла  или  задне го  сте-
кла, если Вы не будете исполь зо вать их в тече ние дли тель-
но го  вре ме ни .

 – При  отри ца тель ной  тем пе ра ту ре  наруж но го  воз ду ха

сле ду ет  убе дить ся,  что  щетки  сте кло очи сти те лей  не  при мер-
зли  к  сте клу,  это  может  вызвать  пере грев  элек тро дви га те ля
сте кло очи сти те лей .
– Сле ди те  за  состоя ни ем  щеток .  Их  сле ду ет  заме нить,  как
толь ко  Вы  заме ти те  ухуд ше ние  каче ства  очист ки  сте кла  (при-
мер но раз в год) .
При заме не щетки, когда Вы ее выта ски ва ете, сле ди те за
тем, чтобы рычаг не упал на сте кло, сте кло может раз бить ся .

БУК СИ РОВ КА:  при  неис прав но стях

Про це ду ра  бук си ров ки

Руле вое  коле со  не  дол жно  быть  заб ло ки ро ва но  и  ключ
зажи га ния  дол жен  нахо дить ся  в  поло же нии  «М»  (зажи га­
ние вклю че но), это необхо ди мо для того, чтобы на бук­
си руе мом  авто мо би ле  рабо та ла  све то вая  сиг на ли за ция
(стоп­сиг на лы,  огни  ава рий ной  сиг на ли зации  и  т.д.).
Ночью  авто мо биль  дол жен  быть  осве щен.  Убе ри те  при­
цеп, если есть.
Кроме  того,  обя за тель но  соблю дай те  пра ви ла  бук си ров ки,
дей ствую щие  в  каж дой  стра не,  и  не  пре вы шай те  пол ную
массу  при це па,  опре де лен ную  для  Ваше го  авто мо би ля .
Обра ти тесь к дилеру LADA .
Исполь зуй те  толь ко:
– спе ре ди  бук си ро воч ную  проу ши ну  1  (рас по ло жен ную  в
набо ре  инстру мен тов)  и  гнез до  кре пле ния  бук си ро воч ной
проу ши ны  3.
– сзади  бук си ро воч ную  проу ши ну 4.

Гнез да  кре пле ния  пред наз на че ны  толь ко  для  бук си ров ки;
никог да  не  исполь зуй те  их  непо сред ствен но  или  кос вен но
для  подъе ма  авто мо би ля .

 Не выни

май

те ключ из замка зажи

га

ния во время



бук си ров ки .

16

Р .Э . LADA LARGUS

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     5      6      7      8     ..
