28

1 — индуктор АБС; 2 — втулка датчика; 3 — датчик АБС.

Рисунок 15 — Ось с датчиком АБС

29

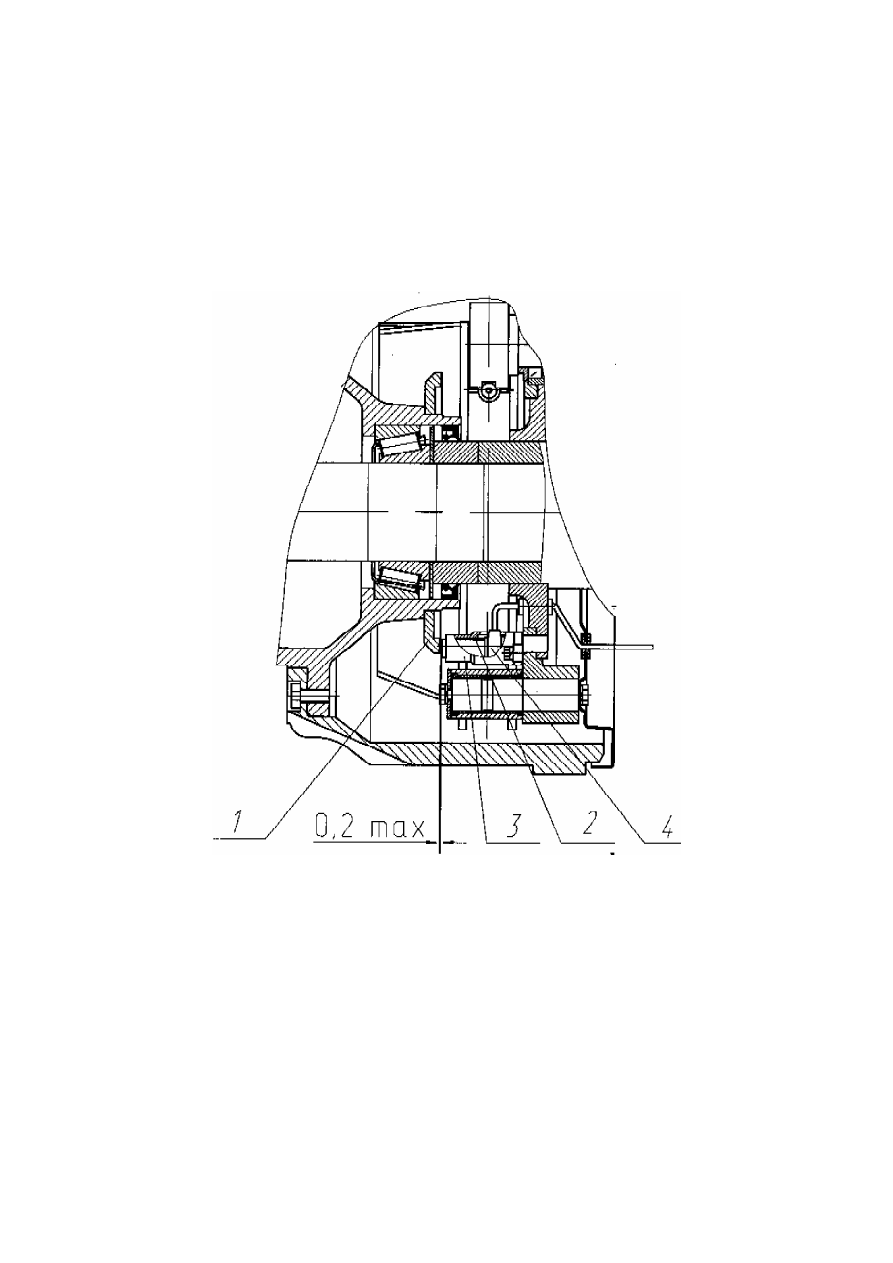

1  —  индуктор  АБС;  2  —  втулка  датчика;  3  —  кронштейн  датчика;  4  —  датчик
АБС.

Рисунок 15а — Ось с датчиком АБС

30

- проворачивая колесо (ступицу), затяните гайку подшипника момен-

том от 392 до 490 Н м (от 40 до 50 кгс м) до тугого вращения колеса, после
чего отверните гайку на 60-75 градусов (не более), при этом колесо долж-
но вращаться легко без ощутимого осевого люфта;

- установите стопорную шайбу. Для осей с тормозными механизмами

410х180 и 410х220, если отверстие шайбы не совпадает со штифтом гай-
ки,  то  гайку  доверните  до  совпадения  ближайшего  отверстия  шайбы  со
штифтом гайки; для осей с тормозными механизмами 420х160, если выс-
тупы шайбы не совпадают с пазами гайки, то гайку доверните до совпаде-
ния выступов шайбы с ближайшими пазами гайки;

—  установите  стопорную  шайбу  контргайки,  затяните  контргайку  и,

убедившись еще раз в свободном вращении колеса (ступицы) без осевого
люфта, застопорите контргайку отгибом выступа стопорной шайбы кон-
тргайки в паз контргайки;

— установите крышку ступицы с прокладкой и закрепите болтами.
3.5.3.2 Р е г у л и р о в к у   п о д ш и п н и к о в   с т у п и ц колес прицепа

МАЗ-857100  при  установке  дисковых  колес,  производите  в  следующей
последовательности:

— приподнимите ось, чтобы шины колес не касались земли;
— снимите крышку ступицы 14 и ослабьте гайку 1 подшипника, отвер-

нув болт 3, поворачивая колесо (ступицу), проверьте легкость вращения.
В случае тугого вращения необходимо выяснить причину и устранить вы-
явленные недостатки;

—  проверьте  установку  шайбы  2,  лыска  на  ней  должна  совпадать  с

лыской на полуоси;

— проворачивая колесо (ступицу), затяните гайку 1 до тугого враще-

ния ступицы крутящим моментом от 225 до 245 Н м (от 23 до 25 кгс м),
после чего отверните гайку на 80

о

…90

о

;

— проверьте легкость вращения колеса (ступицы). Колесо должно вра-

щаться без ощутимого осевого люфта (осевой зазор в подшипниках дол-
жен быть от 0,02 до 0,08 мм). При необходимости регулировку повторите;

— гайку 1 застопорите болтом 3 с пружинной шайбой 4, завернув его

моментом от 49,0 до 68,6 Н м (от 5 до 7 кгс м);

— установите крышку ступицы.
     3.5.3.3 Регулировку подшипников ступиц  прицепа МАЗ-857100 при

установке бездисковых колес (в соответствии с рисунком  13) производите
в следующей последовательности:

— отверните болты крышки ступицы и снимите крышку;
— отогните стопорную шайбу, отверните контргайку, снимите шайбы

31

и ослабьте гайку подшипника, поворачивая колесо, проверьте легкость его
вращения, если колесо вращается туго, убедитесь, не является ли это след-
ствием трения тормозных накладок о барабан, повреждения сальников или
подшипников,  устраните  недостаток  и  только  после  этого  приступите  к
регулировке;

— проворачивая колесо (ступицу), затяните гайку подшипников до ту-

гого вращения колеса (ступицы) (моментом от 118 до 157 Н м (от 12 до 16
кгс.м), после чего отверните ее на 90

о

;

— проверьте легкость вращения колеса (ступицы). Колесо должно вра-

щаться без ощутимого осевого люфта. Установите замковую шайбу, и если
штифт гайки находится между отверстиями шайбы, то заверните гайку до
совмещения штифта с очередным отверстием в шайбе;

— установите шайбу контргайки и затяните контргайку моментом от

118 до 157 Н м (от 12 до 16 кгс м);

— проверьте еще раз затяжку подшипников вращением колеса, кото-

рое должно поворачиваться под действием усилия руки, при этом не дол-
жен ощущаться осевой зазор;

— застопорите контргайку отгибом шайбы на ее грань, поставьте крыш-

ку с прокладкой и закрепите болтами.

3.5.3.4  После  регулировки  проверьте  степень  нагрева  ступицы  конт-

рольным  пробегом  прицепа.  Температура  ступицы  при  этом  не  должна
превышать 60

о

С (рука не выдерживает длительного прикосновения).

3.5.4 Уход за осями
Ежедневно  перед  выездом  необходимо  визуально  проверять  крепле-

ние колес.

Регулярно проверяйте регулировку подшипников ступиц и износ тор-

мозных накладок.

Производите смазку согласно химмотологической карте (в соответствии

с приложением В).

3.6 Колёса и шины
3.6.1 Колёса прицепа дисковые. Колесо крепится к ступице с помощью

гаек.

Бездисковые  колёса  (при  оснащении  прицепа  МАЗ-857100  таковыми)

крепятся к диску ступицы на коническую посадочную поверхность с после-
дующей установкой прижимов на болты и закреплением их гайками.

3.6.2 Монтаж и демонтаж колёс прицепа, как и уход за колёсами и ши-

нами, производятся в соответствии с руководством по эксплуатации авто-
мобиля-тягача.

3.6.3 Обратите особое внимание и регулярно контролируйте:
