МАЗ-5550В2, 5550В3, 5550В5. Руководство - часть 11

4 3

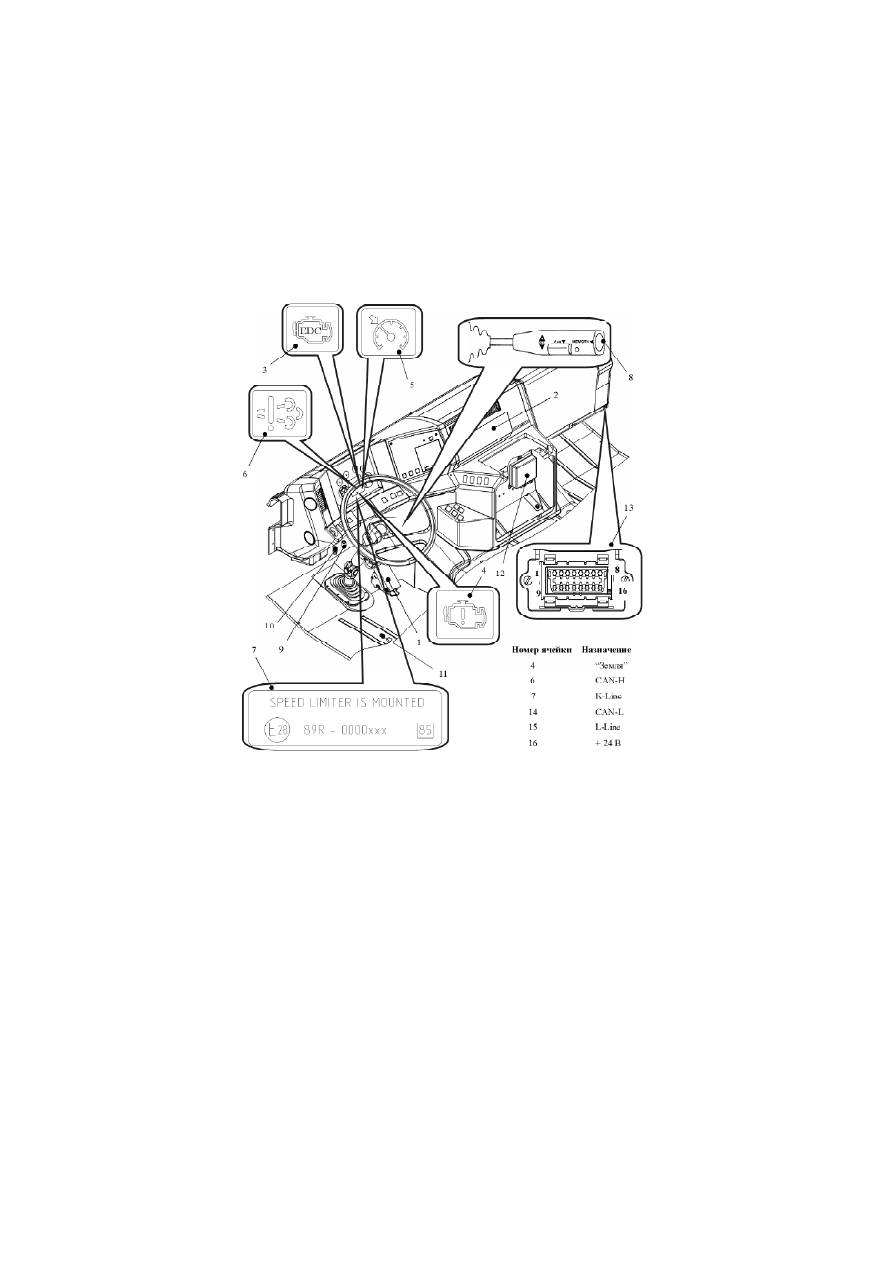

1– педаль подачи топлива (рисунок 4.15); 2 – местонахождение панели реле
и предохранителей (рисунок 4.13); 3 – контрольный индикатор ЭСУ двигате-
ля; 4 – контрольный индикатор БДИ; 5 – контрольный индикатор включения
режима «Круиз-контроль» (только для автомобилей, оборудованных систе-
мой «Круиз-контроль»); 6 – контрольный индикатор системы рециркуляции
отработавших газов (лампа OBD или MIL); 7 – табличка ограничения скоро-
сти; 8–подрулевой переключатель; 9, 10 – подпедальные датчики тормоза
и сцепления (п. п. 8 – 10 только для автомобилей, оборудованных системой
«Круиз-контроль»); 11– включатель моторного тормоза; 12 – блок двигателя
интерфейсный; 13 – разъём диагностики OBD.

Рисунок 4.11 - Расположение основных элементов ЭСУ двигателя в

кабине

4 4

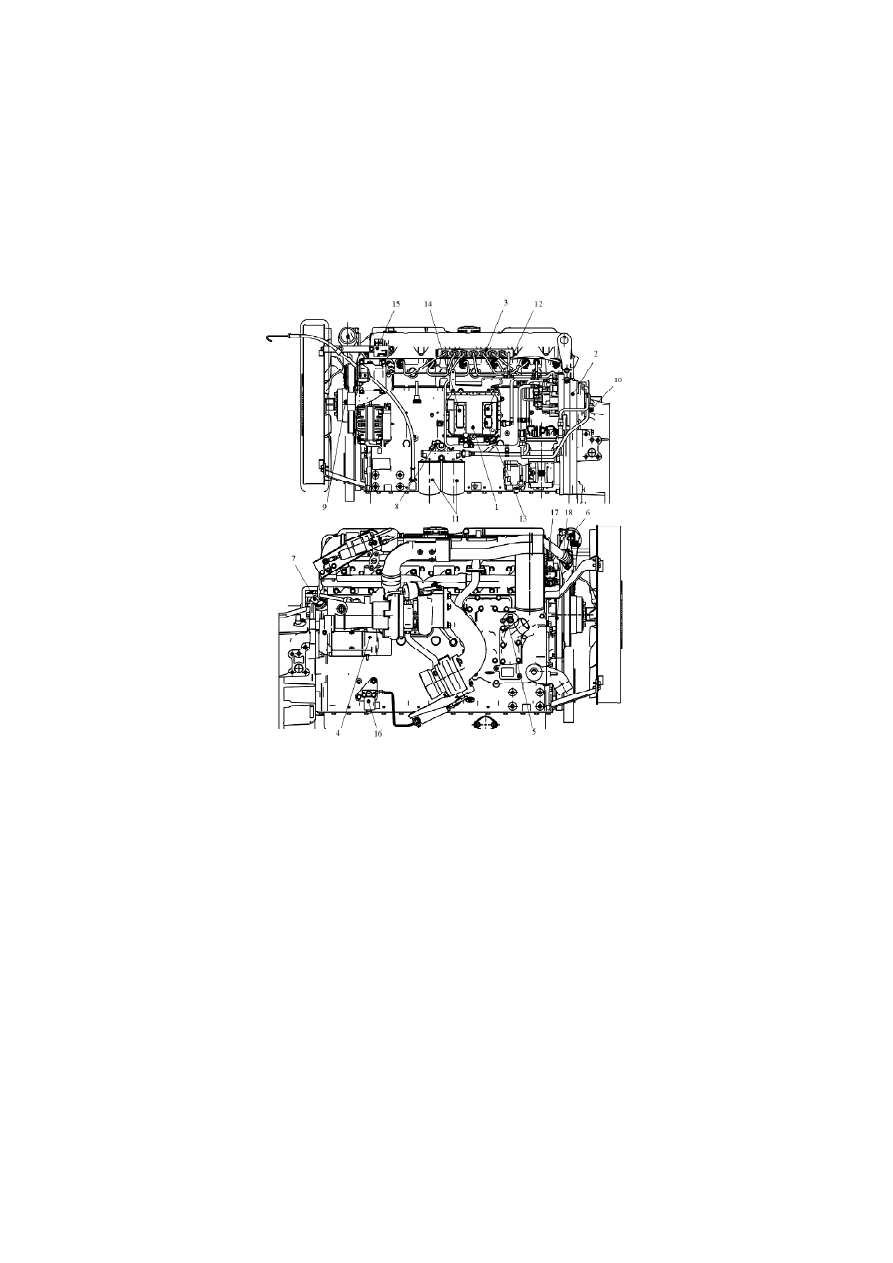

1– блок управления EDC7; 2–топливный насос высокого давления; 3 – топ-
ливный аккумулятор; 4 – стартер; 5 – датчик температуры ОЖ; 6 – датчик
температуры и давления турбонаддува; 7– датчик давления и температуры
масла;  8  –  датчик  давления  и  температуры  топлива;  9  –  датчик  частоты
вращения распределительного вала; 10 – датчик частоты вращения колен-
чатого вала; 11– фильтры тонкой очистки топлива с нагревательными эле-
ментами; 12 – разъём жгута датчиков двигателя; 13 – разъём жгута инжек-
торов;  14  –  разъём  жгута  питания  ЭСУ  двигателя;  15  –  реле  управления
системой предварительного подогрева воздуха; 16 – клапан моторного тор-
моза; 17 – клапан системы управления рециркуляцией ОГ (EGR); 18 – дат-
чик режима работы вентилятора (встроен в муфту вентилятора).

Рисунок 4.12 – Расположение элементов ЭСУ на двигателе ЯМЗ-536.10

4 5

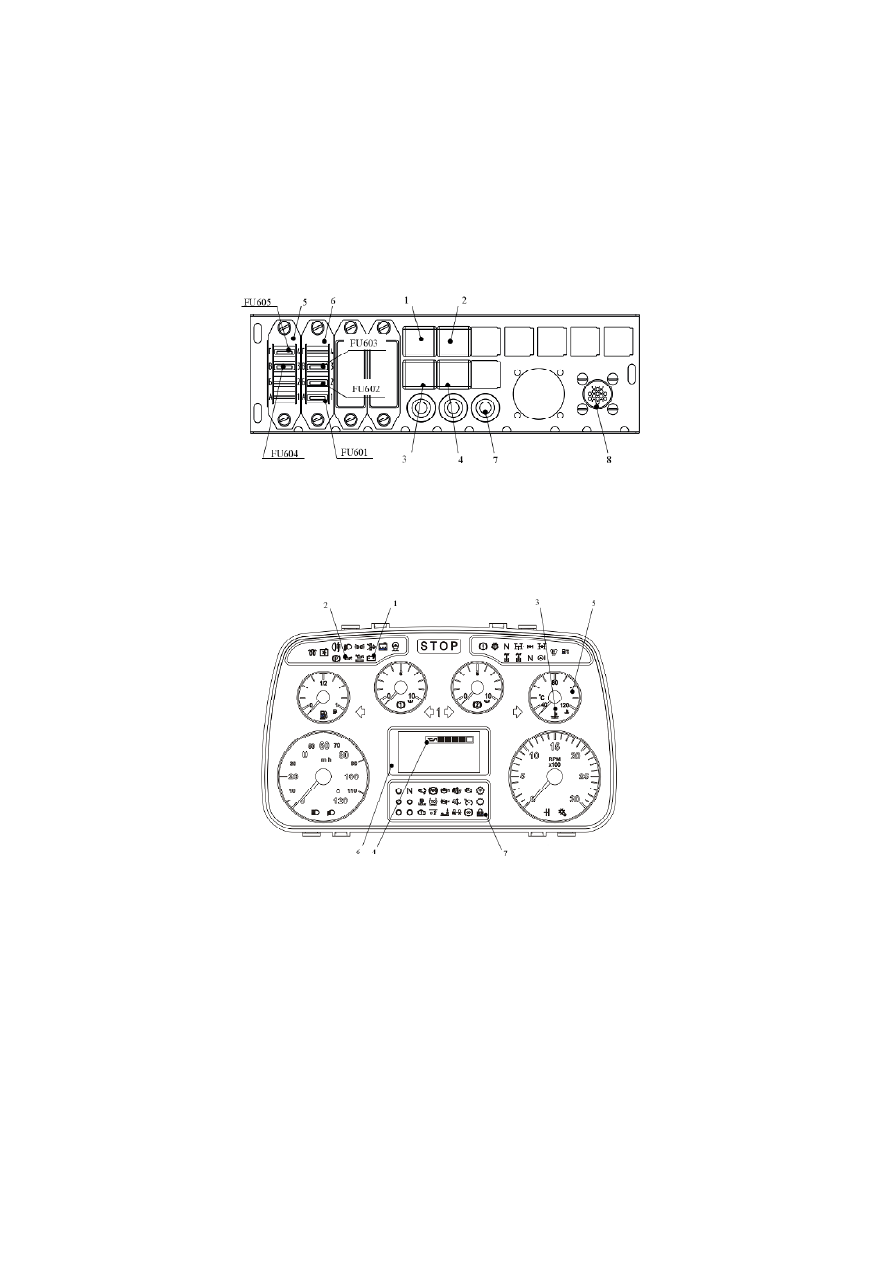

1– реле управления стартером (промежуточное); 2 – реле блокировки вык-
лючения АКБ; 3, 4 – реле подогрева топлива; 5, 6 – блок предохранителей
ЭСУ двигателя и БДИ; 7– кнопка диагностики ЭСУ двигателя; 8 – диагнос-
тический  разъём  ISO9141;  FU601  –  предохранитель  10А  ЭСУ  двигателя;
FU602–предохранитель 15А ЭСУ двигателя; FU603 – предохранитель 25А
ЭСУ двигателя; FU604, FU605–предохранители 5А БДИ.

 Рисунок 4.13 – Панель реле и предохранителей ЭСУ и БДИ

1– контрольный индикатор зарядки АКБ; 2 – контрольный индикатор ава-
рийного  давления  масла;  3  –  контрольный  индикатор  аварийной  темпе-
ратуры  ОЖ;  4  –  указатель  давления  масла;  5  –  указатель  температуры
ОЖ; 6 – МФМ; 7– панель индикации.

Рисунок 4.14 – Контрольные лампы и приборы индикации систем

двигателя на цифровом щитке приборов

4 6

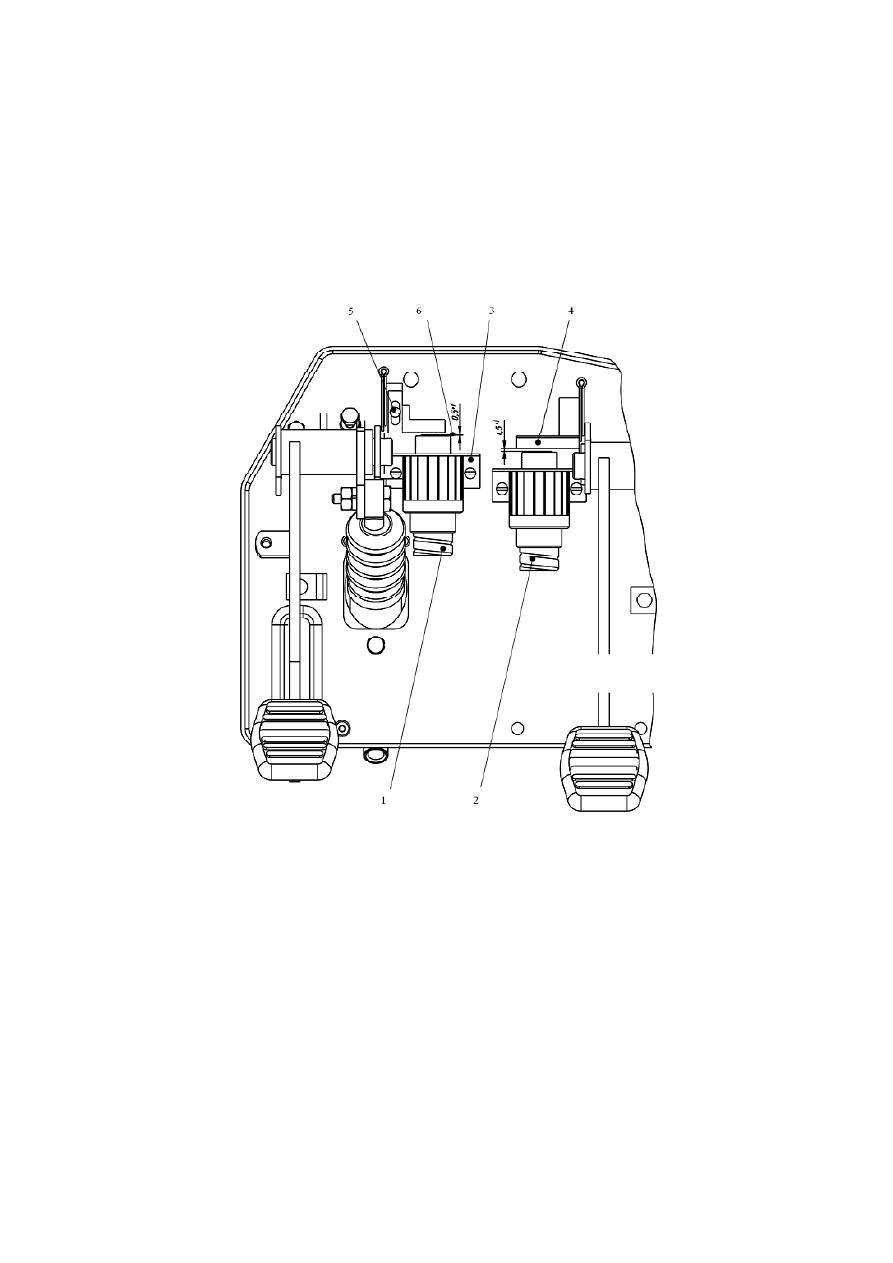

1–  датчик  педали  сцепления;  2  –  датчик  педали  тормоза;  3  –  кронштейн
крепления  датчика;  4  –  пластина;  5  –  регулировочный  винт;  6  –  рабочий
зазор.

Рисунок 4.15 – Установка подпедальных датчиков сцепления и тормоза
