МАЗ-544018, МАЗ-544019. Руководство - часть 14

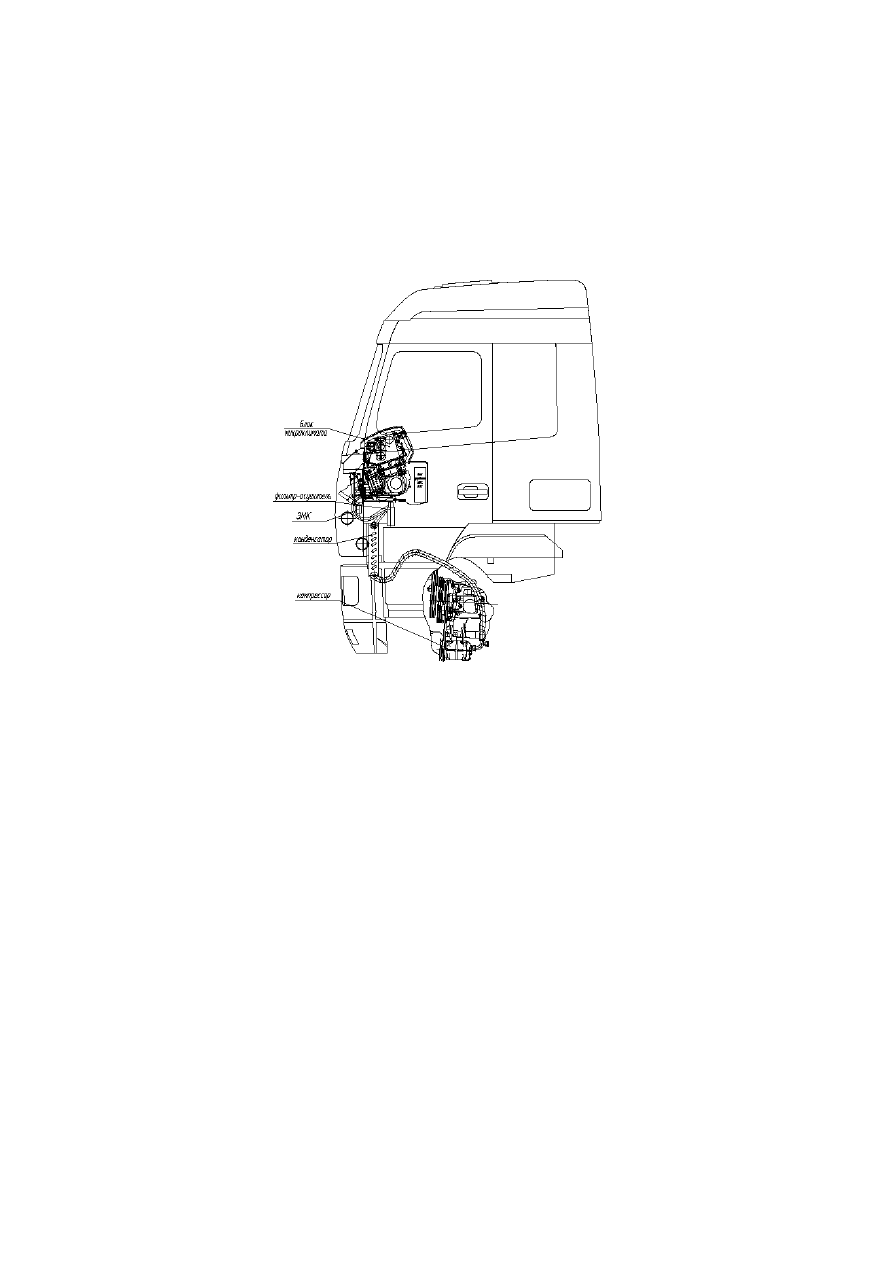

  Рисунок 3.22  –  Установка  блока микроклимата  в  кабине

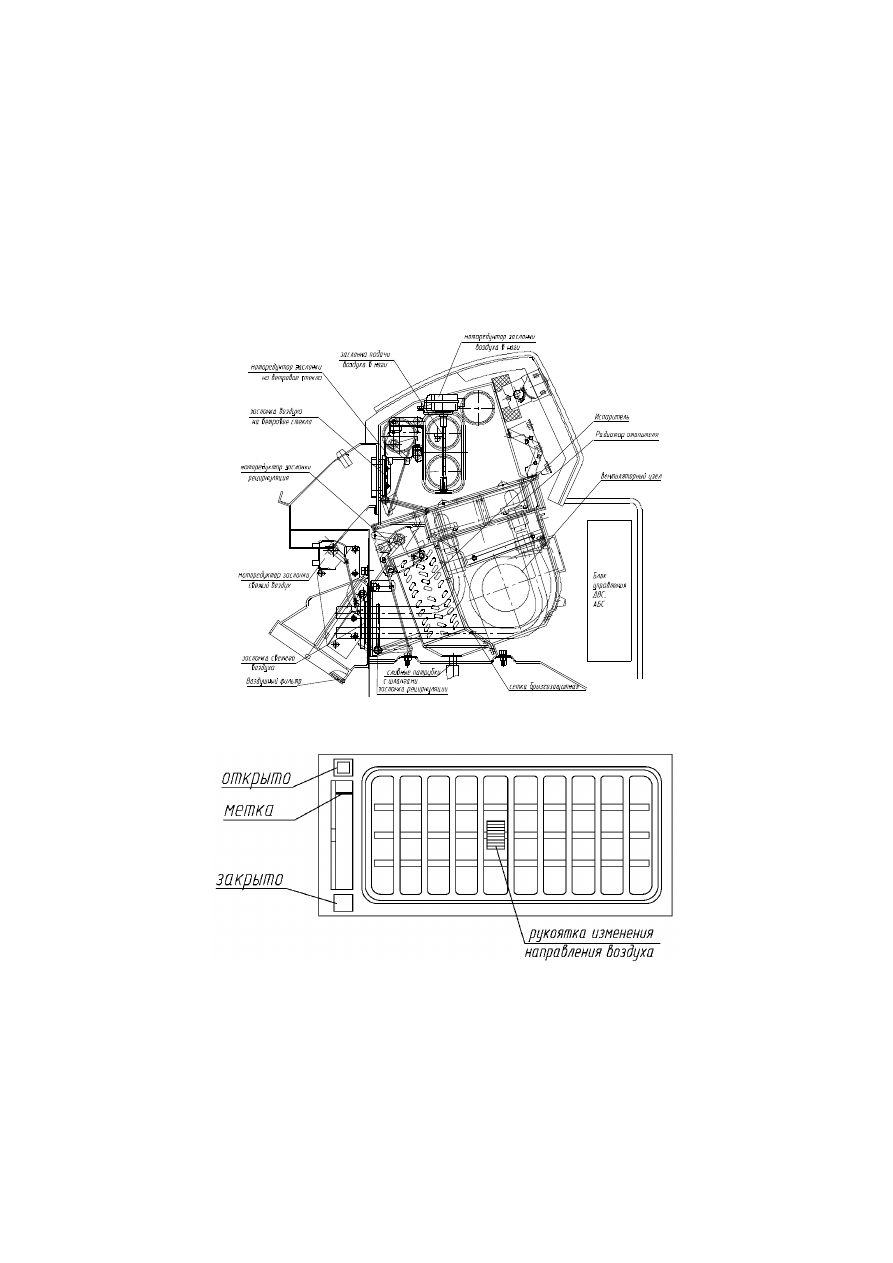

Заслонка подачи свежего воздуха расположена в воздухозабор-

нике за фильтром и служит для изменения количества поступающего
свежего (наружного) воздуха через систему воздухораздачи систе-
мы микроклимата. Заслонка рециркуляции расположена перед испа-
рителем и служит для регулировки количества воздуха поступающе-
го из салона кабины для повторного обогрева или охлаждения.

Для слива конденсата из блока микроклимата, имеются сливные

патрубки с шлангами. Для исключения накопления конденсата в под-
доне блока микроклимата периодически необходимо прочищать пат-

няется для быстрого прогревания (охлаждения) салона кабины при
значительной разнице температур салона – желаемой и реальной.

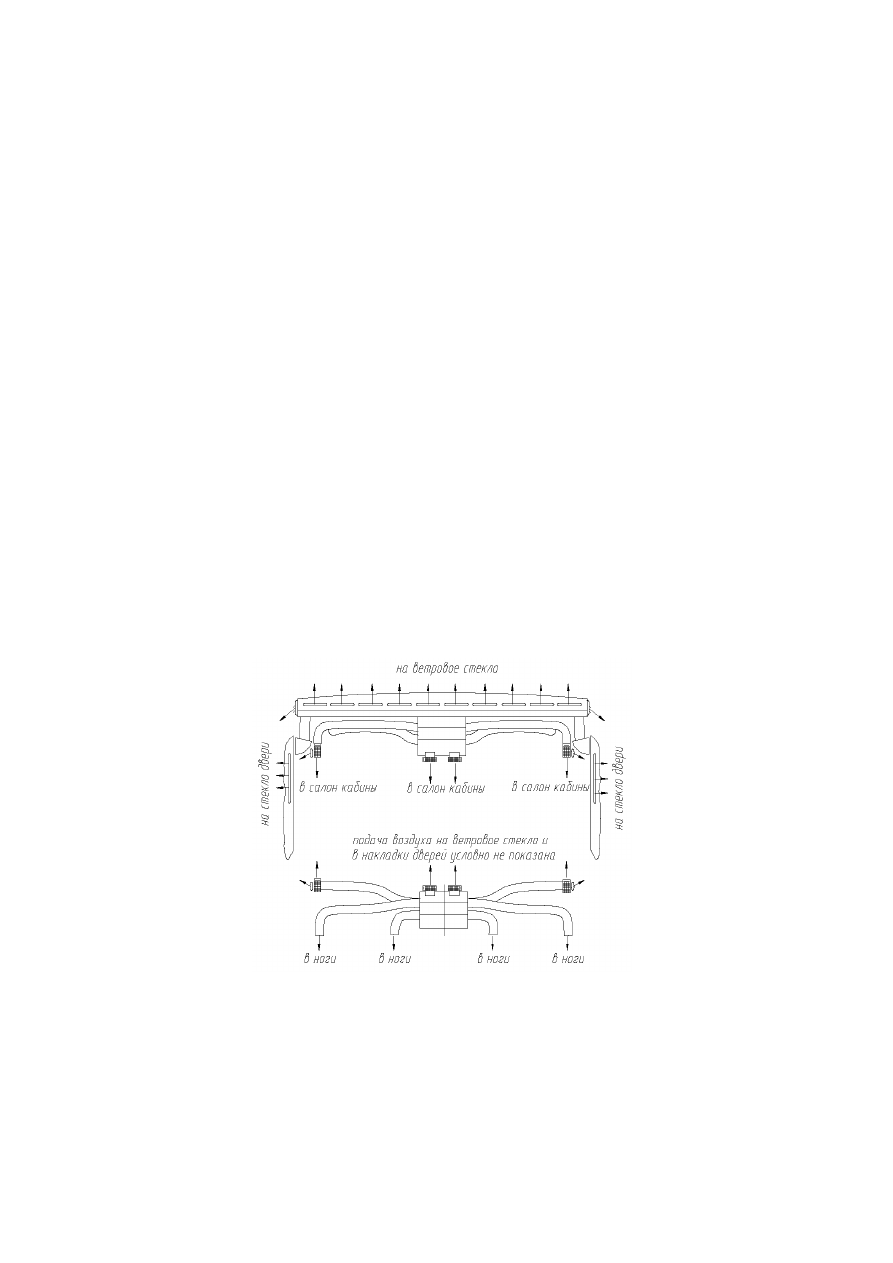

Рисунок  3.23  –  Система  воздухораспределения



ха через сопла панели приборов (рисунок 3.24) осуществляется уп-
равляющими элементами непосредственно на соплах (дефлекторах).
Управляя заслонками воздухораздачи и оборотами вентилятора выс-
тавляется наиболее комфортное воздухораспределение. Централь-
ные сопла на панели приборов предназначены в основном для рабо-
ты в режимах интенсивной вентиляции и кондиционирования, а так же
для более быстрого прогрева салона. Для уменьшения шума в штат-
ном режиме отопления и улучшения воздухораспределения (равно-
мерности прогрева салона кабины) центральные сопла рекомендует-
ся закрывать.

При работе в режиме кондиционирования для воздухораздачи наи-

более эффективно использование дефлекторов панели приборов (ри-
сунок 3.25) и частичная подача воздуха на ветровое стекло. Подачу
воздуха в ноги водителю и пассажиру необходимо перекрыть. Для
более быстрого понижения температуры в режиме кондиционирова-
ния рекомендуется сначала охладить кабину естественной и прину-
дительной вентиляцией, а затем включить систему кондиционирова-
ния. Продолжительное нахождение на максимальных оборотах вен-
тилятора при работе кондиционера не рекомендуется из-за возмож-
ных простудных заболеваний. Желательно переходить на среднюю
или малую скорость вентилятора системы микроклимата.

мата (далее БУМ) с автоматическим контролем температуры. В ис-
полнении отопителя с автоматическим контролем температуры назна-
чение и работа клавиш сохраняется, за исключением клавиши вклю-
чения кондиционирования 7, которая включает режим вентиляции.

Включение пульта управления микроклиматом производится на-

жатием любой клавиши (кроме «А», при нажатии которой и выключен-
ном БУМ происходит выход в служебный режим настройки яркости
индикации, управления заслонкой рециркуляции и прочее, смотри
инструкцию на БУМ).

Выключение БУМ осуществляется нажатием и удержанием бо-

лее 2-х секунд клавиши «А» (позиция 6) до выключения (потухания)
цифрового табло.

Линейка индикации служит для индикации установки регулируе-

мого параметра: оборотов вентилятора (позиция 1), положений засло-
нок воздухораспределения (позиции 2, 3, 4) или расхода теплоноси-
теля в ручном режиме (позиция 5, в автоматическом режиме – зада-
ваемая температура). Клавиши 2, 3, 4 служат соответственно для
пропорционального изменения распределения воздуха на ветровое
стекло и стекла дверей, в ноги, наружного и рециркуляционного воз-
духа из салона кабины.

При нажатии на верхние части двойных клавиш 1, 2, 3, 4, 5 проис-

ходит увеличение регулируемого параметра, при нажатии на нижние
половины – уменьшение.

Клавиша «А» служит для включения/выключения автоматическо-

го режима при включенном блоке управления системой микроклима-
та и выключения БУМ. Клавиша позиции 7 служит для включения
кондиционера в ручном режиме и режима устранения запотевания
стекол (REHEAT) при продолжительном (более 2-х секунд) нажатии.
При этом происходит автоматическая установка заслонок в оптималь-
ные положения (открытие заслонки свежего воздуха, включение од-
новременно режимов отопления и кондиционирования, перекрытие
заслонок в ноги) и подача воздуха на лобовое стекло и стекла двери
с работой вентилятора отопителя на максимальных оборотах в тече-
ние 10 минут. Данный режим не предназначен для длительного пользо-
вания. При помощи режима «антизапотевания» (REHEAT) возможно
