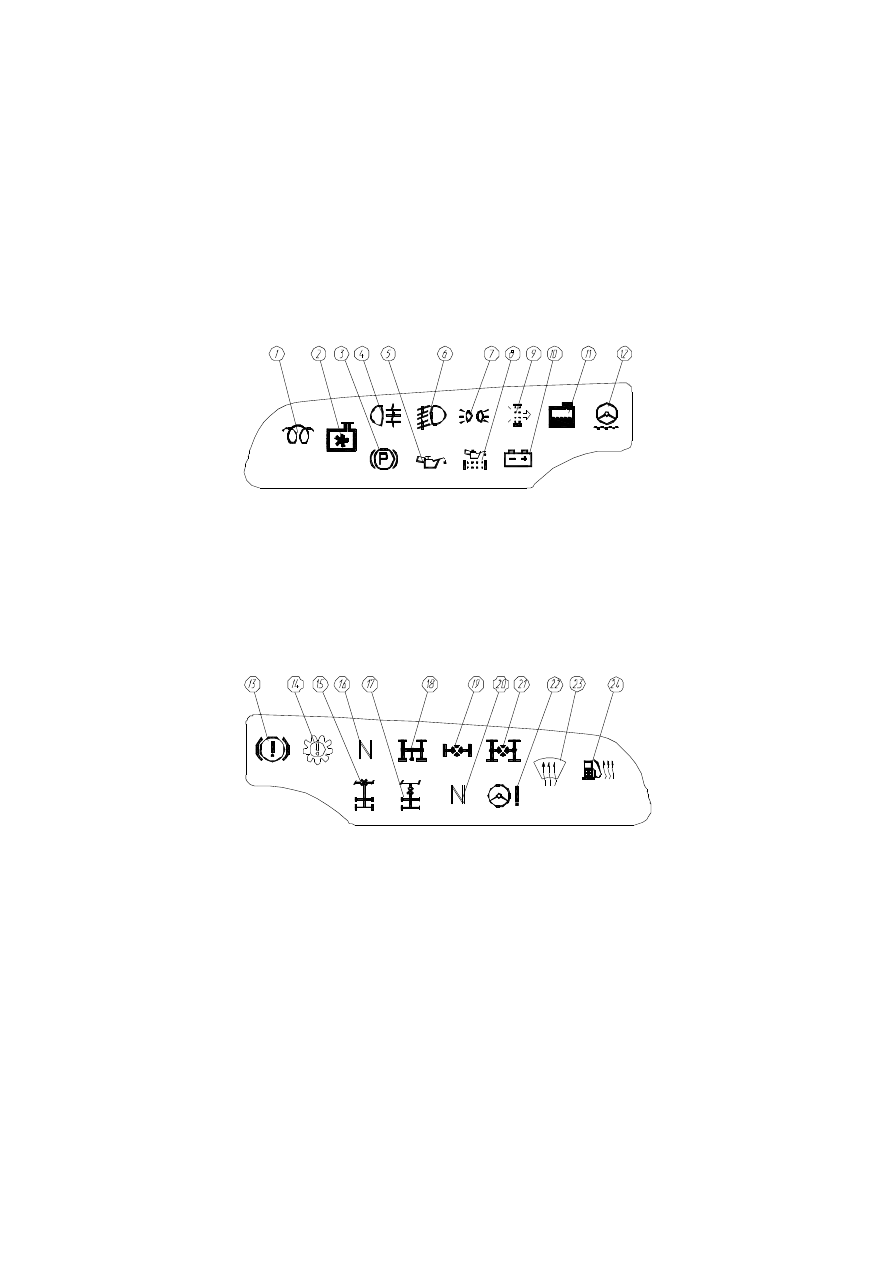

Рисунок  3.3  –  Блок  индикации  режимов  работы  (левый)

  Рисунок  3.4  –  Блок  индикации  режимов  работы  (правый)

16

Таблица 3.3

Позиция

Функция

Цвет

индикатора

1

2
3
4
5
6
7
8
9

10
11
12

13
14
15

16
17

18
19

20
21

22
23
24

Включение  предпускового  подогревания  двига-
теля
Включение  муфты  вентилятора
Включение  стояночного  тормоза
Включение  задних  противотуманных  фонарей
Падение  давления  масла  в  двигателе
Включение света передних противотуманных фар
Включение  габаритных  огней
Засорение  масленого  фильтра  двигателя
Засорение  воздушного  фильтра
Разряд  аккумуляторной  батареи
Снижение  уровня  охлаждающей  жидкости
Снижение  уровня  жидкости  в  гидроусилителе
руля
Неисправность  тормозной  системы
Неисправность  трансмиссии
Включение  блокировки  дифференциала  пере-
днего  моста
Включение  «нейтрали»  в  коробке  передач
Включение  блокировки  межосевого  дифферен-
циала  РК
Включение  коробки  отбора  мощности
Включение  блокировки  межколесного  диффе-
ренциала
Включение  «нейтрали»  в  раздаточной  коробке
Включение  блокировки  межосевого  дифферен-
циала
Неисправность  рулевого  управления
Включение  обдува/оттаивания  ветрового  стекла
Включение  подогрева  топлива

Желтый

Зеленый

Красный

Желтый

Красный

Зеленый
Зеленый

Красный
Красный
Красный
Красный

Желтый

Красный
Красный

Желтый

Зеленый

Желтый

Желтый
Желтый

Желтый
Желтый

Красный

Желтый
Желтый

17



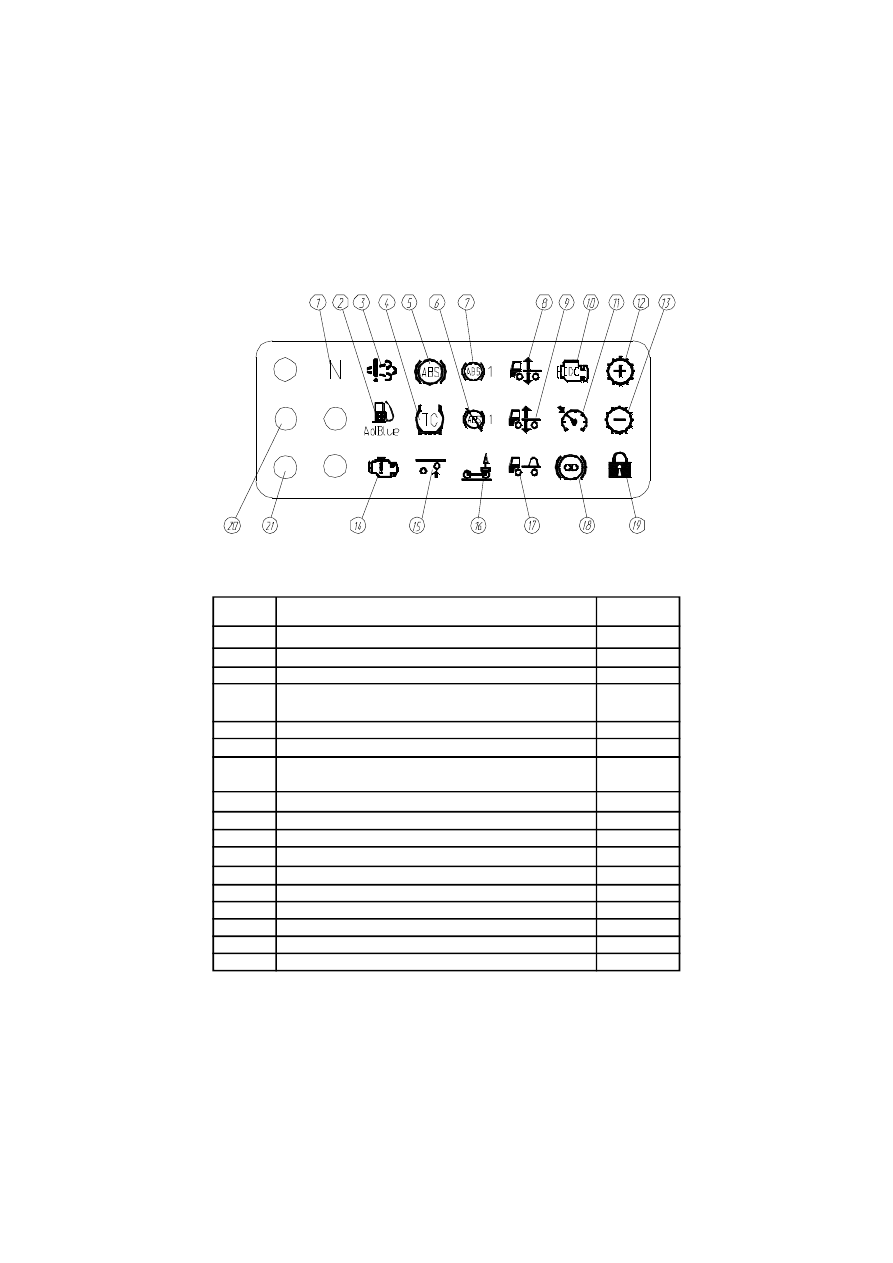

Рисунок  3.5  –  Блок  индикации  режимов  работы  электронных  систем

Позиция

Функция

Цвет

индикатора

1
2
3
4

5
6
7

8
9

10
11
12
13
14
15
16
17

Включение  «Нейтраль»
Низкий  уровень  аммиачного  раствора  в  системе
Неисправность  выхлопной  системы
Включение  тягового  усилия,  исправность  систе-
мы  ПБС
Контрольный  индикатор  АБС  тягача
Неисправность  АБС  прицепа
Неисправность  соединения  кабеля  питания  АБС
прицепа
Неисправность  пневмоподвески
Включение  транспортного  положения
Включение  диагностики  двигателя
Включение  режима  «Круиз-контроль»
Подсказчик  переключения  передачи  «вверх»
Подсказчик  переключения  передачи  «вниз»
ЭСУ  двигателя  информационный
Включение  подъема  оси
Включение  режима  «Помощь  при  трогании»
Превышение  осевой  нагрузки

Зеленый
Зеленый

Желтый

Зеленый

Желтый
Желтый
Желтый

Красный

Желтый

Красный
Зеленый
Зеленый
Зеленый

Желтый
Желтый
Желтый

Красный

   Таблица 3.4

18

Позиция

Функция

Цвет

индикатора

18
19
20

21

Включение  замедлителя
Аварийный остов двигателя
Неисправность  основного  контурв  гидросистемы
рулевого  управления  или  аварийного  насоса
Включение аварийного насоса рулевого управле-
ния

Желтый

Красный

Оранжевый

Оранжевый

Продолжение  таблицы  3.4

Щиток приборов обеспечивает возможность просмотра и корректи-

ровки информации, выводимой на МФМ (позиция 4, рисунок 6), с по-
мощью кнопок управления (рисунок 3.2 позиции: 12, 13, 37, 38), рас-
положенных на панели приборов. Содержание выводимой на дис-
плей информации приведено на рисунке 3.6.

В таблице 3.5 указаны режимы работы МФМ щитка приборов и спо-

собы перехода в эти режимы.

Таблица 3.5

Режим

Выполняемые функции

Способ перехода

1

2

Проверка работоспособности сигнали-
заторов  и  подсветки

Переход  к  меню  «Параметрирование»

Вывод  информации  в  верхнем  поле
дисплея:
–  температура;
–  время,  время  включения  будильни-
ка  (при  его  активации),  день  недели,
число, месяц, год;
– отсутствие информации

Выключение  работающего  будильни-
ка осуществляется нажатием на любую
из кнопок (12,  13, 37, 38).

Кратковременное  на-
жатие  кнопки  38  (ме-
нее  2с)

Длительное  нажатие
кнопки  38  (более  2с)

Кратковременное  на-
жатие  кнопки  12  (ме-
нее  2с)
