50

Р

и

с

ун

о

к

1

6

 —

Щ

и

то

к

п

р

и

б

о

р

о

в

51

1  -  указатель  напряжения;  2  -  контрольные  лампы  режимов  работы  (см.
рисунок  17);  3  -  указатель  давления  воздуха  в  переднем  контуре  пневмо-
привода  тормозов;  4  -  контрольные  лампы  электронных  систем  (см.  раз-
дел 4.9, рисунок 76); 5 - переключатель режимов отопления (при его уста-
новке);  6  -  переключатель  оборотов  вентилятора;  7  -  кнопка  включения
кондиционера (при его установке); 8 - пульт управления системой отопле-
ния*;  9,10-  выключатели  плафонов  освещения  кабины;  11  -  выключатель
блокировки  межколесного  дифференциала;  12  -  выключатель  блокиров-
ки  управляемой  оси  полуприцепа;  13  -  выключатель  блокировки  межосе-
вого  дифференциала;  14  -  выключатель  режимов  работы  ПБС;  15  -  вык-
лючатель  второго  транспортного  положения;  16  -  выключатель  режимов
работы АВS; 17 - выключатель фары освещения сцепки; 18- выключатель
обогрева зеркал; 19 - выключатель передних/задних противотуманных фар
(верхнее  положение  -  выкл.;  среднее  -  передние;  нижнее  -задние  и  пере-
дние); 20  - выключатель  знака автопоезда;  21 -  выключатель муфты  вен-
тилятора  верхнее  положение  -  выкл.;  среднее  -  автоматическое  включе-
ние муфты; нижнее - принудительное включение; 22 - выключатель режи-
ма  ТЕМРOSЕТ;  23  -  указатель  уровня  топлива;  24  -  указатель  давления
воздуха  в  заднем  контуре  пневмопривода  тормозов;  25  -  кнопка  включе-
ния ЭФУ; 26 - контрольная лампа превышения скорости; 27 - тахограф; 28
-  контрольная  лампа  включения  демультипликатора  коробки  передач;
29 - тахометр; 30 - кнопка-выключатель АКБ; 31 - контрольная лампа вклю-
чения  делителя  16-ти  ступенчатой  коробки  передач;  32  -  главный  пере-
ключатель света  (верхнее положение  - выкл.;  среднее -  габаритные огни;
нижнее - ближний/дальний  свет); 33 - выключатель  аварийной сигнализа-
ции; 34 - указатель температуры охлаждающей жидкости; 35 -реостат под-
светки приборов; 36 - указатель давления масла в системе смазки двига-
теля

Рисунок  16  —Щиток  приборов

*  Система  отопления,  вентиляции  и  кондиционирования  кабины

описана  в  разделе  «Кабина»  (см.  стр.  180).

52

Указатели 1, 36, 34, 3, 24, 23 (рисунок 16) имеют цветовые зоны,

численное значение интервалов которых представлено ниже в таб-
лице 7.

Таблица 7

Поз.

н а

рис.

16

Наименование

Интервалы  цветовых

секторов  шкал

(единица  измерения)

Указатель  напряжения

Указатель  давления
масла

Ук азатель  температуры
охлаждающей  жидкости

Указатель  давления  воз-
духа в пневмосистеме тор-
мозов

Указатель  уровня  топлива

1

36

34

3, 24

23

Красный  (20-26)  В
Зеленый  (26-30)  В

Красный  (0-1)  х100  кПа
Зеленый  (4-7)  х100  кПа

Зеленый  (80-100)

о

С

Красный  (100-120)

о

С

Красный  (0-5)  х100  кПа
Зеленый  (6-10)  х100  кПа

Красный  0-0,15

53

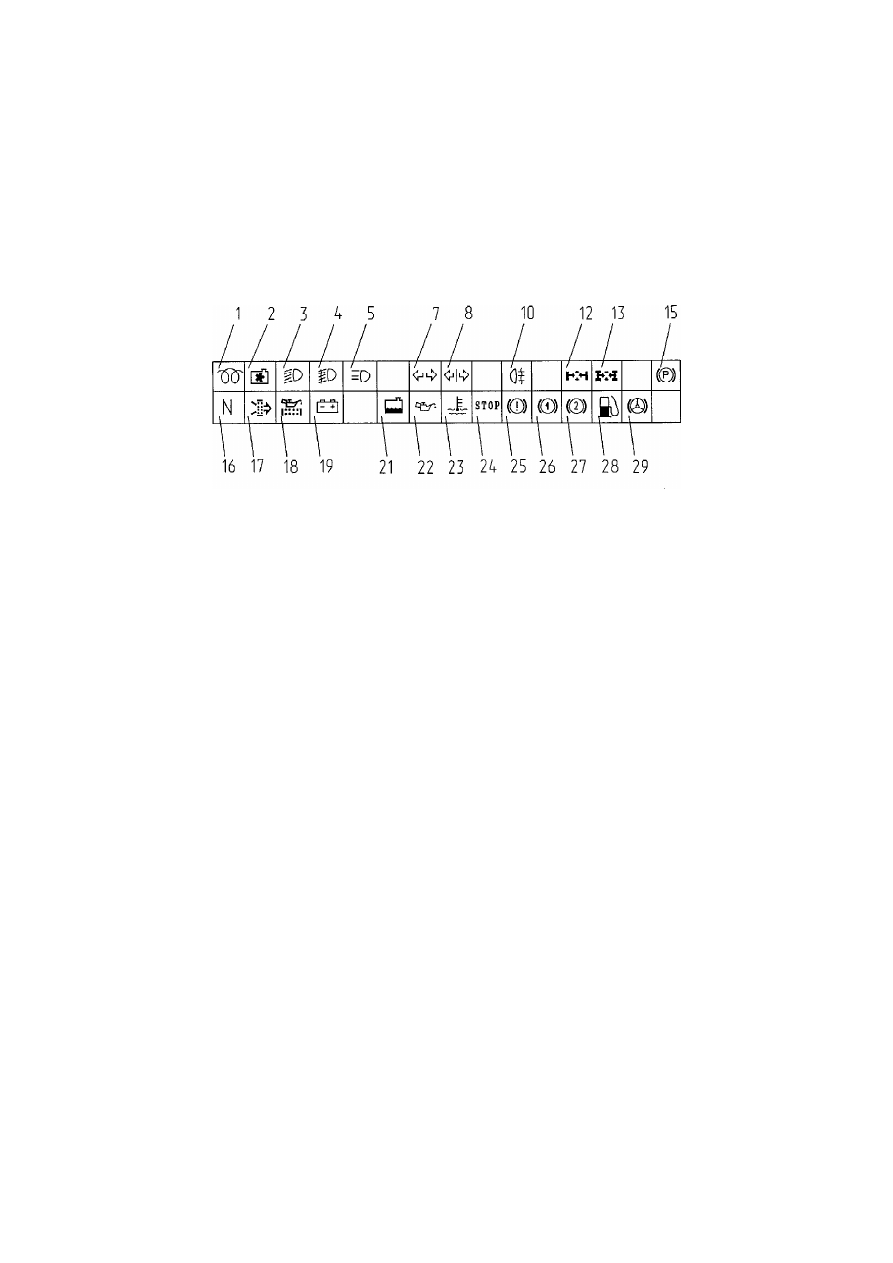

1-включение  предпускового  подогрева  двигателя;
2-включение  муфты  вентилятора;
3-включение  ближнего  света  фар;
4-включение  света  передних  противотуманных  фар;
5-включение  дальнего  света  фар;
7-включение  сигнала  поворота  автомобиля;
8-включение  сигнала  поворота  прицепа;
10-включение  света  заднего  противотуманного  фонаря;
12-включение  блокировки  межколесного  дифференциала;
13-включение  блокировки  межосевого  дифференциала;
15-включение  стояночного  тормоза;
16-включение  «нейтрали»  в  КП;
17-засоренность  воздушного  фильтра;
18-засорение  масляного  фильтра;
19-разряд  аккумуляторной  батареи;
21-снижение  уровня  охлаждающей  жидкости;
22-падение  давления  масла  в  двигателе;
23-аварийная  температура  в  системе  охлаждения  двигателя;
24-главный  аварийный  сигнализатор;
25-неисправность  рабочих  тормозов;
26-падение  давления  воздуха  в  переднем  контуре  тормозов;
27-падение  давления  воздуха  в  заднем  контуре  тормозов;
28-количество  топлива  меньше  резервного;
29-снижение  уровня  жидкости  в  гидроусилителе  руля.

Рисунок  17  -  Расположение  контрольных  ламп  на  щитке  приборов
