136
КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ ПУСКОВОГО ТОПЛИВА - ПРАВИЛА ХРАНЕНИЯ
При получении клапанов электромагнитных обратите внимание на сохранность
тары.
Клапаны, поЛученные в зимнее время и не подлежащие хранению, распакуйте
через 2...3 ч после пребывания их в помещении.
В летнее время распаковку клапанов производите сразу после внесения их в
помещение.
Герметичная упаковка изготовителя обеспечивает сохранность клапанов
электромагнитных от загрязнений, коррозии и механических повреждений при
транспортировании и длительном хранении.
Длительное хранение клапанов электромагнитных производите в тарных ящиках,
обеспечивающих сохранность герметичной упаковки при температуре
окружающего воздуха от плюс 10 до плюс 35°С и относительной влажности от 30
до 70%, отсутствии коррозионной среды, тряски и вибрации.
ПРИМЕЧАНИЕ: Срок длительного хранения
(в упаковке изготовителя)
электромагнитного
клапана приведен в этикетке,
поставляемой с клапаном.
136
КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ ПУСКОВОГО ТОПЛИВА -
ТРАНСПОРТИРОВАНИЕ
Упакованные электромагнитные клапаны можно перевозить любым видом
транспорта без ограничения расстояния.
При транспортировании предохраняйте тарные ящики с упакованными
электромагнитными клапанами от попадания на них воды, снега и пыли.
ЗАПРЕЩАЕТСЯ при транспортировании бросать и кантовать ящики с
упакованными клапанами.
УГОЛЬНИК УЭ-70-18-4ЕТ
80.21.09
136
УГОЛЬНИК УЭ-70-18-4ЕТ - ОПИСАНИЕ И РАБОТА
1.
Общая часть

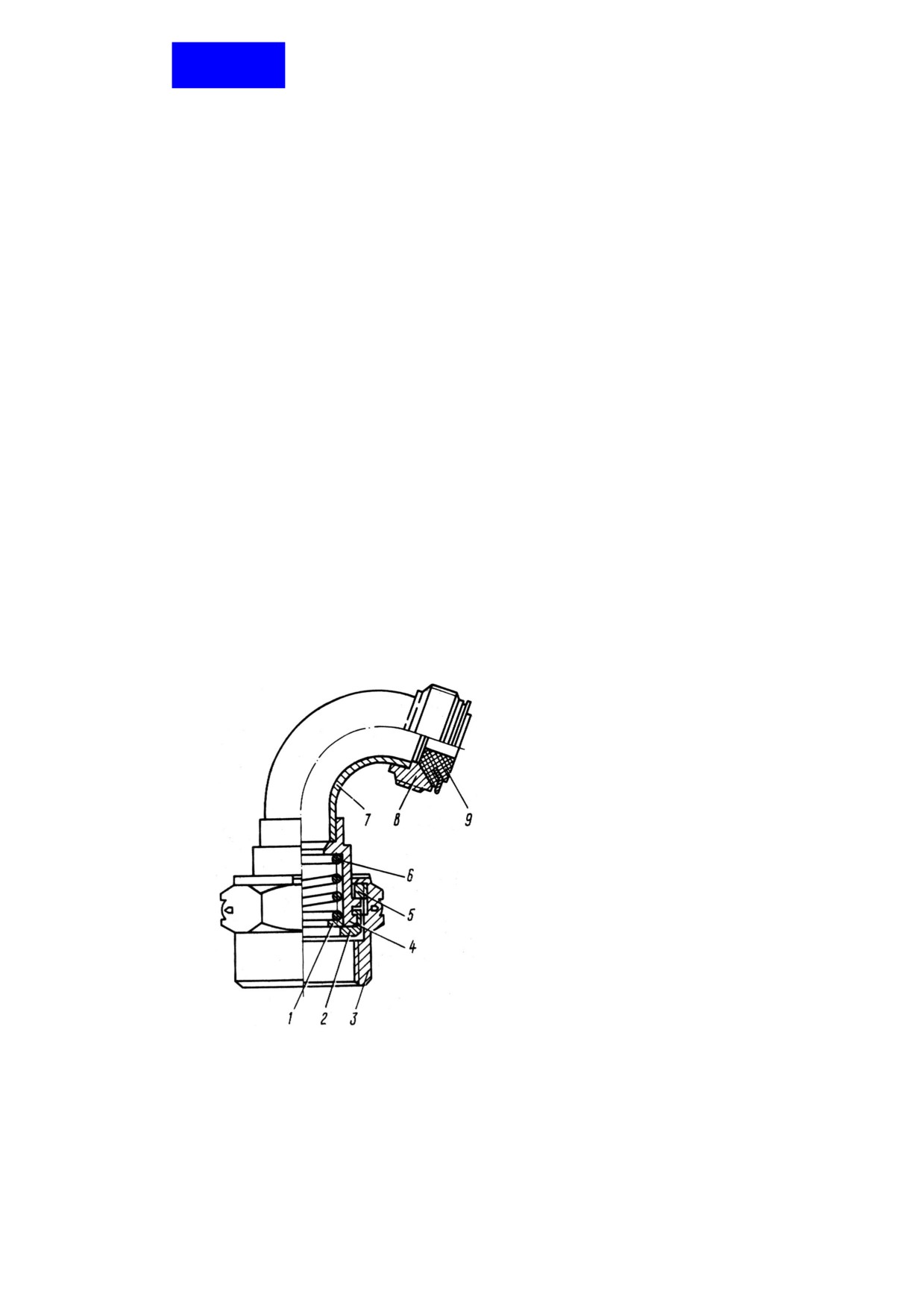

Угольник УЭ-70-18-4ЕТ (см. рис. 1) предназначен для работы в системе
зажигания двигателей и является переходным звеном между
экранированным высоковольтным проводом и свечой.
2.
Описание
(1) Угольник
представляет
собой металлическую неразборную
конструкцию. К трубе 7, изогнутой под углом 70°, припаяны узел втулки 4
с ниппелем 5 и штуцер 8. Закрепленные кольцом 2 во внутренней
полости втулки, пружина 6 и шайба 1 предназначены для создания
надежного контакта контактного устройства со свечой. На ниппель
навернута и законтрена в четырех местах накидная гайка
3,
предназначенная для подсоединения угольника к свече. В штуцере
установлено резиновое уплотнение 9.
(2) Режим работы и ресурс угольника соответствуют режиму работы и
ресурсу двигателя.
(3) Угольник работоспособен после воздействия штатных
дезактивирующих, дегазирующих веществ, кроме химически активных
(щелочей, кислот, растворителей).
(4) Масса угольника не более 60 г.
1. Шайба
2. Кольцо
3. Накидная гайка
4. Втулка
5. Ниппель
6. Пружина
7. Труба
8. Штуцер
9. Резиновое уплотнение
Угольник УЭ-70-18-4ЕТ
Рис. 1
136
УГОЛЬНИК УЭ-70-18-4ЕТ - ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
(1) Угольник ремонту не подлежит и обеспечивает соответствующий ресурс
двигателей при условии правильной эксплуатации.
(2) Механические повреждения
(деформации, трещины на деталях
угольника, повреждения - резьбы) проверяются визуально. При наличии
перечисленных повреждений угольник замените новым.
(3) При отыскании неисправности в системе зажигания двигателя угольник
при необходимости проверяется на отсутствие механических
повреждений, для чего угольник отсоедините от свечи.
ПРЕДУПРЕЖДЕНИЕ: ПРИ ОТСОЕДИНЕНИИ УГОЛЬНИКА НЕ ДОПУСКАЙТЕ
ВКЛЮЧЕНИЯ СИСТЕМЫ ЗАЖИГАНИЯ.
(4) При установке угольника на свечу соблюдайте следующее:
- проверьте состояние и чистоту сопрягаемых поверхностей и резьб;
- соединение угольника со свечой производите путем затяжки накидной
гайки специальным ключом с плечом не более 100 мм.
(5) Категорически ЗАПРЕЩАЕТСЯ:
- ставить на двигатель угольник, подвергшийся ударам и падениям;
