Турбовальный двигатель Д-136. Руководство по эксплуатации (2000 год) - часть 61
136
АВТОМАТ УПРАВЛЕНИЯ КЛАПАНАМИ 4017.6 - ОТЫСКАНИЕ И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
Неисправность
Возможные причины
Устранение
неисправностей
πкΣ , при котором
Негерметичность
Устраните утечку
выдается команда, не
трубопроводов,
воздуха
соответствует ТУ
подводящих воздух к
(регулировке не
агрегату
поддается)
Заедание поршня
Замените агрегат (см.
распределительного
ТК201)
клапана, частичное
засорение внутренних
каналов агрегата
Устраните засорение
КПВ не закрываются
Засорение подводящих
трубопроводов
или не открываются
трубопроводов
Замените агрегат (см.
Заклинивание поршня
ТК201)
распределительного
клапана или засорение
внутренних каналов
агрегата
136
АВТОМАТ УПРАВЛЕНИЯ КЛАПАНАМИ 4017.6 - ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ
(1)
Технология обслуживания изложена в следующих технологических картах:
Демонтаж и монтаж АУК 4017.6
TК201
Регулировка АУК 4017.6
……. ТК202
Осмотр и очистка АУК
………
ТК203
Распаковка АУК……………………………………………………….. ТК204
Упаковка АУК
…………
…. ТК205
К РО
На страницах
ТЕХНОЛОГИЧЕСКАЯ КАРТА 201
203-205/ 206
Пункт РО
Наименование работы: Демонтаж и монтаж АУК 4017.6
Трудоемкость
Работы,
выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях
от ТТ
1.
Демонтаж (см. рис. 201)
1.1. Расконтрите и отсоедините трубопровод 1 подвода воздуха к КПВ КВД.
1.2. Расконтрите и отсоедините трубопровод 2 подвода рабочего воздуха к АУК.
1.3. Расконтрите и отсоедините трубопровод 3 подвода командного воздуха к АУК.
1.4. Отверните две гайки
8 крепления АУК и гасителя колебаний
7, снимите
гаситель колебаний; отверните гайку с шайбой 6 крепления АУК к кронштейну 5.
1.5. Снимите АУК с двигателя.
1.6. Заглушите заглушками штуцера на АУК и соответствующие концы
трубопроводов.
1.7. Упакуйте АУК (см. ТК205).
2.
Монтаж
2.1. Распакуйте АУК (см. ТК204).
2.2. Снимите заглушки с трубопроводов, подходящих к АУК, и штуцеров АУК.
2.3. Установите АУК на кронштейн 5 и закрепите его гайкой с шайбой 6, установите
на шпильки АУК гаситель колебаний 7 и закрепите его гайками 8. Затяните
гайки по углу поворота (см. 70.00.03, тип 2).
136

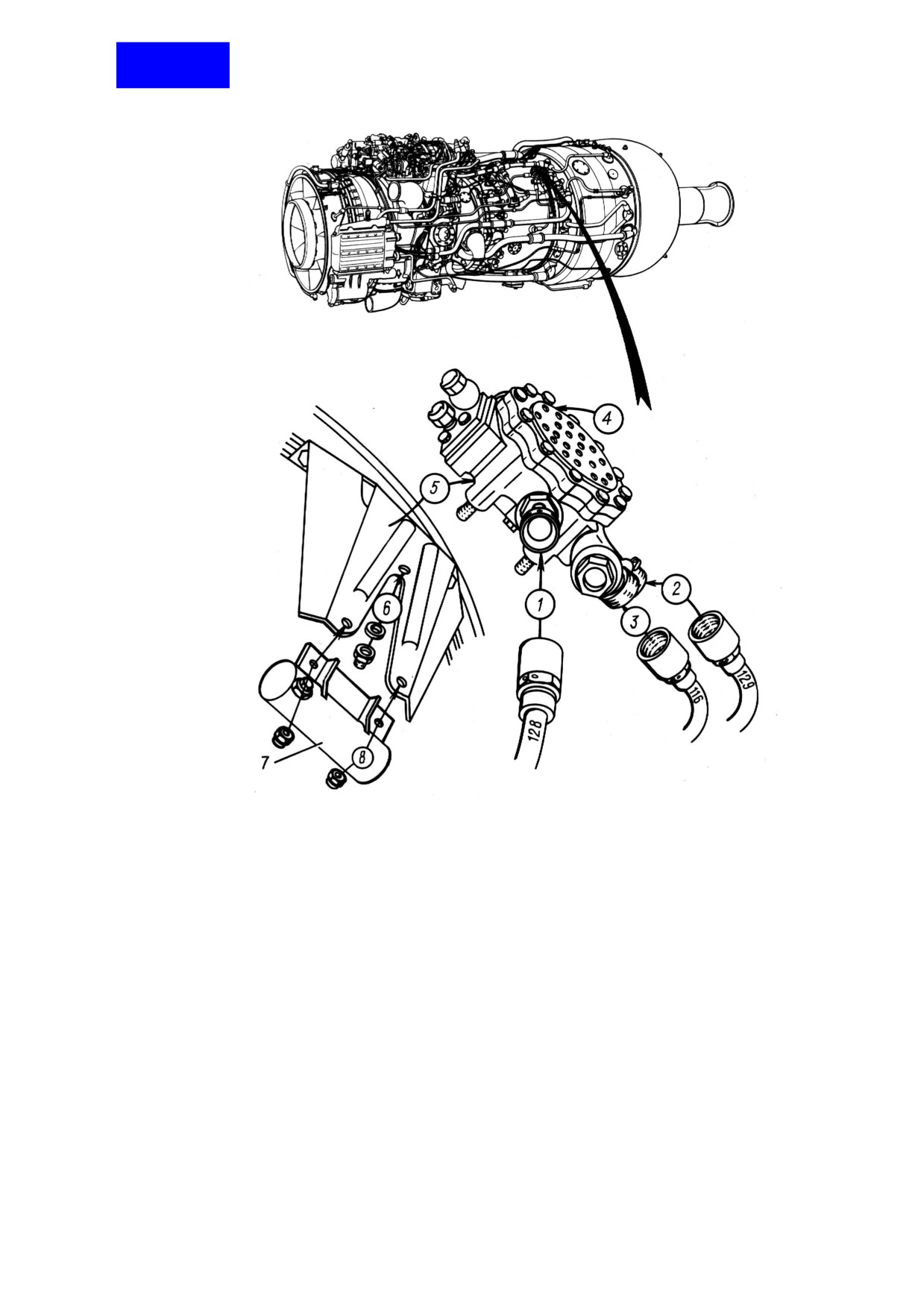

1. Подвод воздуха к КПВ КВД (см. 73.21.01, рис. 1, поз.
128)
2. Подвод рабочего воздуха к АУК (129)
3. Подвод командного воздуха к АУК (116)
4. Подвод давления Р*1 к АУК (118)
5. Кронштейн крепления АУК
6. Гайка и шайба крепления АУК к кронштейнам
7. Гаситель колебаний
8. Гайки крепления АУК и гасителя колебаний к
кронштейну
Автомат управления клапанами 4017.6
Рис. 201
75.30.01
Работы,
выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях
от ТТ
2.4. Подсоедините трубопровод 1 подвода воздуха к КПВ КВД и законтрите.
2.5. Подсоедините трубопровод 2 подвода рабочего воздуха к АУК и законтрите.
2.6. Подсоедините трубопровод 3 подвода командного воздуха к АУК и законтрите.
1.7. Проверьте срабатывание КПВ КВД (см. 72.00.00, ТК503).
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
Ключ 20-569-049
Проволока контровочная 0.8-TC-
Ключ 20-569-043
12X18H9T ГОСТ 18143-72
Ключ 36.19.01.060
Ключ 20-569-050
Плоскогубцы 08-62-107
Острогубцы 7818.9020
К РО
На страницах
ТЕХНОЛОГИЧЕСКАЯ КАРТА 202
207-209/210
Пункт РО
Наименование работы: Регулировка АУК 4017.6
Трудоемкость
Работы,
выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях
от ТТ
(1) Распломбируйте, расконтрите и снимите колпачок 2 (см. рис. 202).
(2) Отрегулируйте точку выдачи команды на управление КПВ, вращая с помощью
ключа или отвертки регулировочный винт 1. Для уменьшения πкΣ
винт 1
вращайте против часовой стрелки, для увеличения - по часовой стрелке.
Один оборот регулировочного винта изменяет πкΣ на 0,9 единицы.
ВНИМАНИЕ; РЕГУЛИРОВОЧНЫЙ ВИНТ 1 РАЗРЕШАЕТСЯ ПОВОРАЧИВАТЬ
ПРОТИВ ЧАСОВОЙ СТРЕЛКИ НЕ БОЛЕЕ ЧЕМ НА 1,5 ОБОРОТА И ПО
ЧАСОВОЙ СТРЕЛКЕ НЕ БОЛЕЕ ЧЕМ НА 1 ОБОРОТ ОТ ИСХОДНОЙ
РЕГУЛИРОВКИ ПОСТАВЩИКА.
(3) Заверните, законтрите и опломбируйте колпачок 2.
136

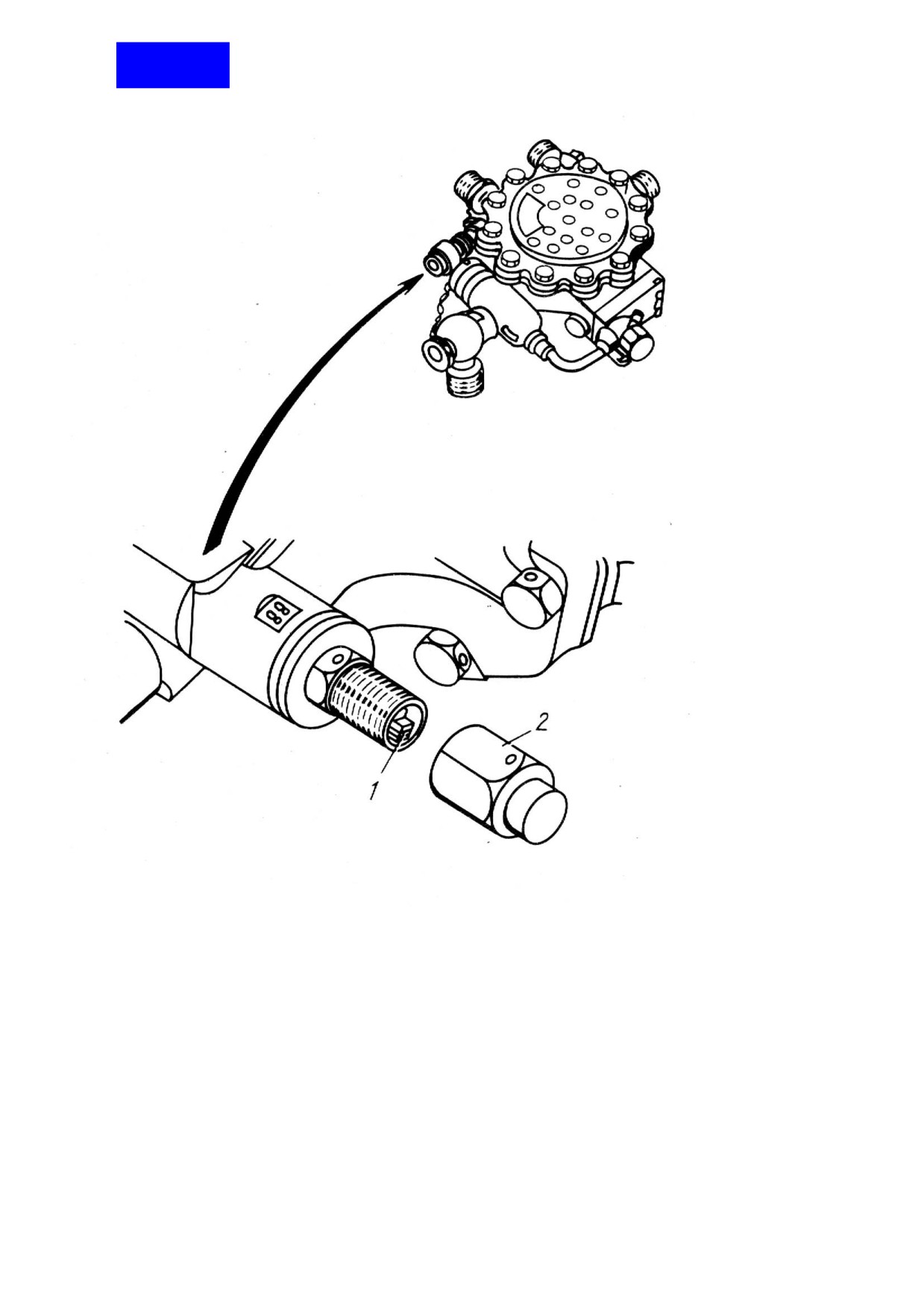

1. Регулировочный винт
2. Колпачок
Регулировочный элемент
Рис. 202
75.30.01
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
-
Ключ 25.19.01.036
Острогубцы 7818.9020
Ключ 36.19.01.110
Пломбир ГОСТ 17271-76
Отвертка 25.19.01.060
Проволока контровочная 0,8-TC-
12X18H9T ГОСТ 18143-72
Плоскогубцы 08-69-107
Пломба ОСТ 1 10067-71
К РО
На страницах
ТЕХНОЛОГИЧЕСКАЯ КАРТА 203
211/212
Пункт РО
Наименование работы: Осмотр и очистка АУК
Трудоемкость
Работы,
выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях
от ТТ
(1) Проверьте внешним осмотром наружные поверхности агрегата, крепление
Замените АУК
агрегата к кронштейну и кронштейна к корпусу двигателя, контровку штуцеров и
(см. ТК201 или
гаек трубопроводов.
75.30.02 ТК201)
Не допускаются:
Восстановите
контровку
- повреждения;
Выполните
- нарушения контровки,
очистку (см. п.
- загрязнение наружных поверхностей
(2)).
(2) Для очистки наружных поверхностей протрите агрегат чистой салфеткой,
смоченной чистым топливом, затем чистой сухой салфеткой.
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
Чистое топливо
Салфетка хлопчатобумажная
К РО
На страницах
ТЕХНОЛОГИЧЕСКАЯ КАРТА 204
213/214
Пункт РО
Наименование работы: Распаковка АУК
Трудоемкость
Работы,
выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях
от ТТ
ВНИМАНИЕ: РАСПАКОВКУ АУК ПРОИЗВОДИТЕ НЕ РАНЕЕ ЧЕМ ЗА 24 Ч ДО
УСТАНОВКИ НА ДВИГАТЕЛЬ.
(1) Отрежьте чехол непосредственно у шва и выньте АУК.
(2) Проверьте комплектность агрегата согласно Паспорту.
(3) Проверьте номер агрегата на соответствие номеру, указанному в Паспорте,
сроки хранения и упаковки.
(4) Проверьте наличие пломб (семь штук) и целость контровок.
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
Нож 18-69-34
К РО
На страницах
ТЕХНОЛОГИЧЕСКАЯ КАРТА 205
215/ 216
Пункт РО
Наименование работы: Упаковка АУК
Трудоемкость
Работы,
выполняемые
Содержание операции и технические требования (ТТ)
Контроль
при отклонениях
от ТТ
ВНИМАНИЕ; УПАКУЙТЕ АУК НЕ ПОЗДНЕЕ ЧЕМ ЧЕРЕЗ 24 Ч ПОСЛЕ СНЯТИЯ С
ДВИГАТЕЛЯ.
(1) Поставьте на все штуцера транспортировочные заглушки, снятые с вновь
устанавливаемого агрегата.
(2) Очистите наружные поверхности АУК (см. ТК203).
(3) Для упаковки снятого АУК используйте материалы и тару, освобождаемые при
распаковке нового агрегата.
(4) Оберните АУК двумя слоями конденсаторной или парафинированной бумаги.
(5) Поместите агрегат в чехол из полиэтиленовой пленки.
(6) Тщательно обожмите чехол руками для максимального удаления избытка
воздуха из чехла и обвяжите его шпагатом или киперной лентой.
(7) Уложите зачехленный агрегат в картонную коробку, а затем в деревянный ящик.
Пространство между картонной коробкой н деревянным ящиком заполните жгутами
из парафинированной бумаги.
Контрольно-проверочная аппаратура
Инструмент и приспособления
Расходные материалы
(КПА)
-
Нож 18-69-34
Бумага БП-6 ГОСТ 9569-79
Полиэтиленовая пленка
толщиной 0,15...0,2 мм ГОСТ
10354-82
Шпагат или киперная лента
136
АВТОМАТ УПРАВЛЕНИЯ КЛАПАНАМИ 4017.6 - ПРАВИЛА ХРАНЕНИЯ
(1)
Сроки хранения и эксплуатации АУК указаны в Паспорте.
(2)
Хранение АУК в упаковке Поставщика или совместно с двигателем в упаковке
на открытых площадках - до 3 лет.
(3)
АУК храните только в упаковочных ящиках Поставщика.
(4)
Ящики с АУК, прибывшие на склад, очистите в тамбуре снаружи от
загрязнений.
(5)
АУК, предназначенные для хранения в отапливаемом складе, перенесите во
вспомогательное помещение, где они принимают температуру помещения.
После выравнивания температуры АУК вносите в складское помещение.
(6)
Деревянные ящики, в которых АУК поступили на хранение, не должны иметь
щелей, трещин и разрывов рубероида. Обнаруженные дефекты тары
устраните до начала хранения.
(7)
Снимите крышку ящика, осмотрите состояние пленочного чехла, силикагеля-
индикатора и обивку внутри ящика. Чехол из пленки и швы на чехле не
должны иметь механических повреждений (проколов, разрывов). Осмотр
чехла производите только в помещении их под навесом.
(8)
Перед установкой на хранение проверьте состояние силикагеля-индикатора.
Цвет должен быть синим или фиолетовым.
(9)
Установка АУК на хранение в поврежденных чехлах из пленки, а также с
порозовевшим силикагелем-индикатором НЕ ДОПУСКАЕТСЯ.
(10) В Паспорт АУК запишите дату установки АУК на хранение, дату проведения
ремонта чехла из пленки; состояние силикагеля-индикатора и смену
силикагеля, дату каждого перемещения АУК в течение всего срока хранения
из условий хранения вне складского помещения в условия хранения в
помещении склада и обратно.
(11) При закладке АУК на хранение в складском помещении (отапливаемом или
неотапливаемом) осмотр его производите только перед закладкой на
хранение, а при закладке на хранение на открытых площадках (с навесом или
без) - перед закладкой на хранение, через шесть месяцев после закладки, а
затем через каждые три месяца до конца срока хранения.
(12) Осмотр агрегатов заключается в наблюдении за цветом силикагеля-
индикатора и состоянием чехла.
(13) При изменении цвета силикагеля-индикатора на розовый или фиолетово-
розовой смените силикагель-осушитель и силикагель-индикатор, для чего:
а) отрежьте
ножницами любой шов упаковочного чехла
непосредственно у шва;
б) замените все мешочки с силикагелем-осушителем на мешочки с
сухим силикагелем;
в) замените силикагель-индикатор новым (синего цвета);
136
г) заварите шов чехла, оставив небольшое отверстие;
д) тщательно обожмите чехол руками для максимального удаления избытка
воздуха из чехла и заварите отверстие.
(14) При наличии разрывов на чехле из полиэтиленовой пленки на поврежденные
места наловите заплаты из липкой полиэтиленовой пленки, для чего:
а) протрите края отверстий на чехле салфеткой, смоченной бензином Б-70,
на расстоянии 20...30 мм во все стороны от мест повреждения, просушите
5...10 мин;
б) из липкой полиэтиленовой ленты вырежьте заплату, на I5...25 мм
перекрывающую поврежденное место во все стороны;
в) оттяните чехол в месте повреждения, разгладив поверхность, и сверху
наложите заплату из липкой ленты, разгладьте ее руками для удаления
складок и прижатия поверхностей;
г) просушите 15...20 мин и проверьте отсутствие отслоении заплаты.
(15) При обнаружении коррозии на поверхности АУК после распаковки его перед
постановкою на двигатель агрегат упакуйте и отправьте Поставщику для
устранения коррозии.
(16) В составе двигателя агрегат храните согласно 72.00.00.
75.30.01
136
АВТОМАТ УПРАВЛЕНИЯ КЛАПАНАМИ 4017.6 - ТРАНСПОРТИРОВАНИЕ
(1) Транспортирование агрегатов разрешается только в упаковочных ящиках
всеми видами транспорта.
(2) Ящики с агрегатами должны быть укреплены на средствах
транспортирования, чтобы исключить возможность смещения и соударения
ящиков.
(3) Слезно дорожным транспортом агрегаты транспортируются только в крытых
вагонах.
(4) В случаях транспортирования агрегатов на открытых автомашинах ящики
должны быть накрыты брезентом.
(5) Морским путем агрегаты перевозятся в трюмах корабля.
(6) Воздушным транспортом агрегат разрешается транспортировать в
негерметизированном отсеке при высоте до 15000 м.
(7) В составе двигателя агрегат транспортируется согласно 72.00.00.
АВТОМАТ УПРАВЛЕНИЯ КЛАПАНАМИ 4017.12
75.30.02
содержание .. 59 60 61 62 ..
