Турбовинтовой двигатель ТВ7-117С. Руководство по технической эксплуатации (2001 год) - часть 41





СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ВОЗДУШНЫМ ВИНТОМ - ОПИСАНИЕ И РАБОТА


Система автоматического управления воздушным винтом САУ-34 предназначена для автоматического управления воздушным винтом (ВВ) на установившихся и переходных режимах. Система САУ-34 состоит из электронной двухканальной системы ЭСУ и гидромеханического регулятора РСВ.

ЭСУ установлена на самолете, РСВ — на двигателе. ЭСУ является основным регулятором, РСВ — резервным регулятором, т.е. берет на себя часть функций регулирования ВВ при отказе ЭСУ.

ЭСУ выдает сигналы в БСКД, получает сигналы от датчиков измерения частоты вращения свободной турбины и ВВ, от РЭД, от переключателей управления в кабине самолета и от концевого выключателя «РЕВЕРС» и выдает команды в РСВ.

Питание ЭСУ осуществляется от бортсети 27 В.

Питание гидравлической части осуществляется встроенными маслонасосами, а при выключении двигателя — кнопкой флюгирования и автономным электроприводным флюгерным насосом.

ЭСУ предназначена для автоматического поддержания заданной частоты вращения ВВ на статических и переходных режимах и дополнительно к этому обеспечивает:

— автоматическое поддержание на установившихся режимах заданной разности фаз вращения ВВ по команде из кабины экипажа;

— формирование команды на фиксацию лопастей ВВ при превышении заданной частоты вращения;

— контроль исправности ЭСУ с автоматическим переходом на резервную гидромеханическую систему и выдачу необходимых сигналов в систему контроля силовой установки;

— установку лопастей ВВ на упоры запуска и реверса;

— возможность проведения встроенных проверок;

— блокировку электрической команды на перевод лопастей ВВ в положение реверса при отсутствии команды «Реверс» одного из ВВ;

— косвенную защиту от отрицательной тяги путем ограничения минимально допустимого значения крутящего момента.

РСВ обеспечивает управление воздушным винтом как при работе ЭСУ (основной контур регулирования), так и при отказе ЭСУ (резервная система).

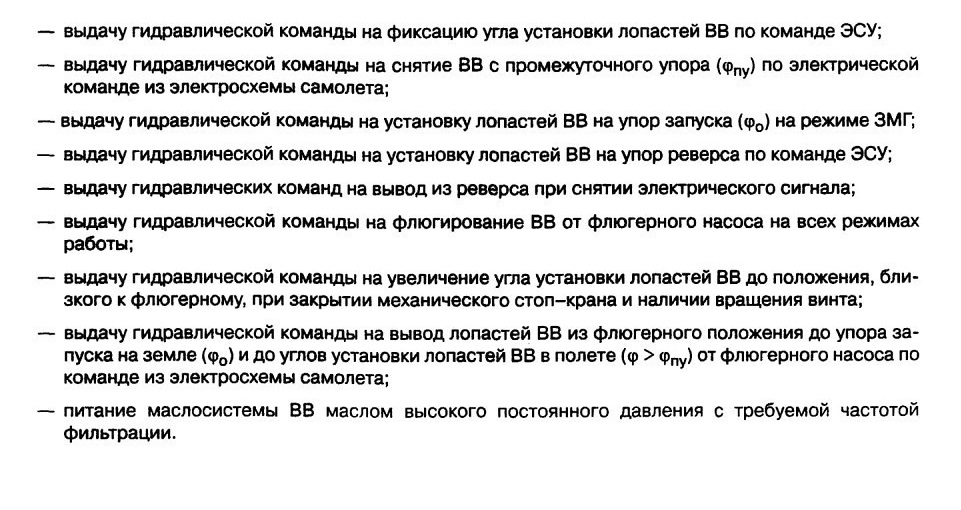

РСВ обеспечивает:

— управление углом установки лопастей ВВ;

— автоматическое поддержание частоты вращения ВВ воздействием на угол установки лопастей при изменении условий полета или режима работы силовой установки выше режима ЗМГ;

— автоматическое переключение с основного контура регулирования на резервный при отказе ЭСУ;

— принудительное переключение с основного контура регулирования на резервный по команде из электросхемы самолета;

— автоматическое отключение основного контура регулирования и увеличение угла установки лопастей ВВ в случае превышения допустимой частоты вращения ВВ;







Раздел 075 СИСТЕМА ОТБОРА ВОЗДУХА





СОДЕРЖАНИЕ
Раздел, подраздел, пункт_
Наименование
СИСТЕМА ОТБОРА ВОЗДУХА Описание и работа

1. Общая часть

2. Описание и работа
ТРУБОПРОВОДЫ
075.00.00
075.01.00
Описание и работа

ПРОТИВООБЛЕДЕНИТЕЛЬНАЯ СИСТЕМА ДВИГАТЕЛЯ 075.10.00

Описание и работа

1. Общая часть

2. Описание

3. Работа

РЕДУКЦИОННО-ОТСЕЧНОЙ КЛАПАН 075.10.01

Описание и работа

1. Общая часть

2. Описание

3. Работа

СИСТЕМА УПРАВЛЕНИЯ КОМПРЕССОРОМ 075.30.00

Описание и работа

1. Общая часть

2. Описание

3. Работа

КЛАПАН ПЕРЕПУСКА ВОЗДУХА 075.30.03

Описание и работа

1. Общая часть

2. Описание и работа



СИСТЕМА ОТБОРА ВОЗДУХА - ОПИСАНИЕ И РАБОТА
1. ОБЩАЯ ЧАСТЬ

Система отбора воздуха предназначена для предупреждения обледенения входной части силовой установки, обеспечения устойчивой работы двигателя на переходных режимах и нормальной работы уплотнений опор двигателя, охлаждения деталей турбин, а также для обеспечения работы системы кондиционирования воздуха.

Система отбора включает в себя:

— противообледенительную систему двигателя (ПОС);

— систему управления компрессором;

— систему наддува опор двигателя;

— систему охлаждения;

— систему кондиционирования воздуха (СКВ).

2. ОПИСАНИЕ И РАБОТА

2.1. Для защиты входной части двигателя от обледенения при эксплуатации его в условиях, способствующих образованию льда, двигатель оборудован противообледенительной системой. В противообледенительной системе используется горячий воздух, отбираемый из камеры сгорания.

Описание и работа противообледенительной системы изложены в 075.10.00.

2.2. Система управления компрессором служит для облегчения запуска двигателя, обеспечения набора рабочей частоты вращения и обеспечения устойчивой работы двигателя на всех режимах.

Описание и работа системы управления компрессором изложены в 075.30.00.

2.3. Система наддува опор двигателя предназначена для обеспечения предотвращения выбивания паров масла из уплотнений и попадания их в проточную часть. С этой целью наддув масляных полостей организован по схеме с тремя ступенями уплотнений: графитовым и двумя лабиринтными.

Описание системы наддува изложено в 072.30.00.

2.4. Система охлаждения турбин обеспечивает надежность работы турбин в зоне высоких температур.

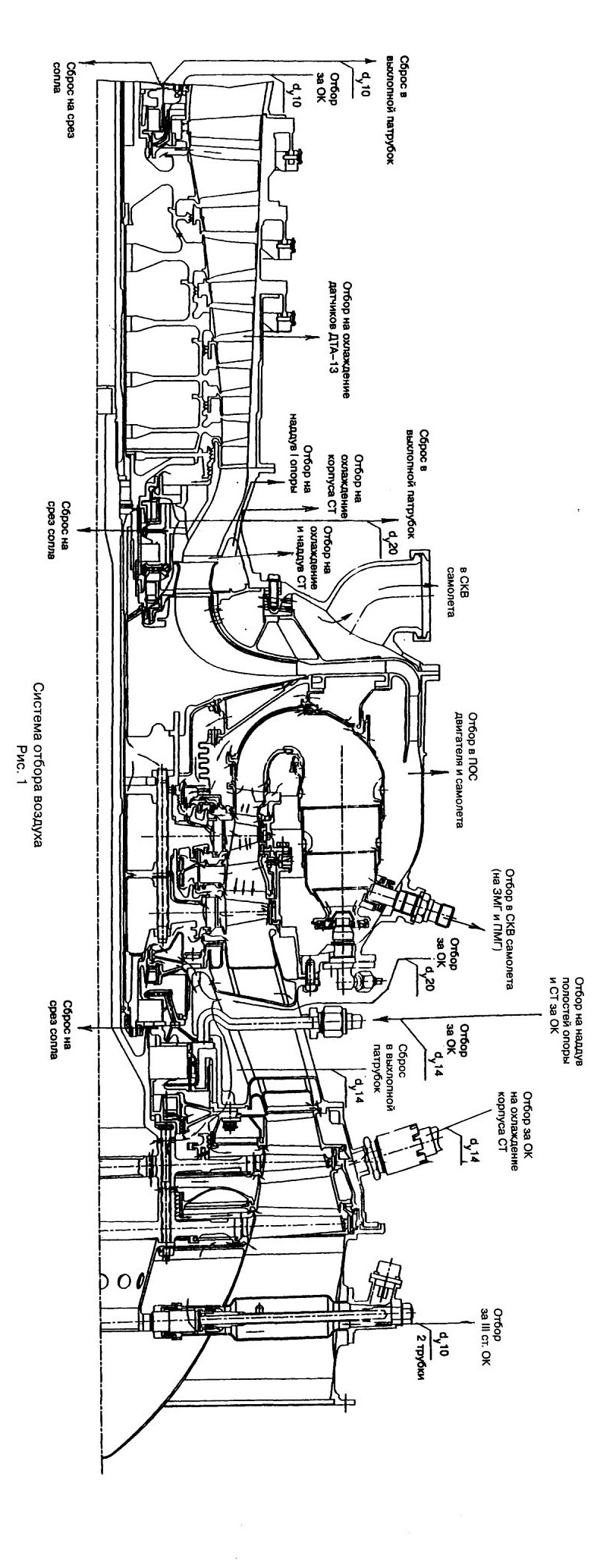

На двигателе охлаждаются сопловые и рабочие лопатки, диски обеих ступеней турбины компрессора, а также диски и корпус свободной турбины (рис. 1).

Отбор воздуха на охлаждение сопловых лопаток I и II ступеней ТК и дисков I и II ступеней осуществляется вторичным воздухом из внутреннего контура камеры сгорания. Этот воздух частично подается в сопловые лопатки на охлаждение, остальной воздух поступает во внутренние полости между дисками, охлаждая их, и затем через лабиринты выпускается в проточную часть.

Отбор воздуха на охлаждение рабочих лопаток I ступени и покрывного диска I ступени ТК производится из наружного контура камеры сгорания через аппарат закрутки.



Основная часть воздуха из аппарата «закрутки» поступает через отверстия покрывного диска во внутренние каналы рабочего колеса, остальной воздух через лабиринты выбрасывается в проточную часть перед рабочим колесом, осуществляя охлаждение дисков I ступени ТК.

Отбор воздуха на охлаждение рабочих лопаток II ступени ТК производится из-за осевого компрессора.

Подробное описание см. в 072.51.00.

Отбор воздуха на охлаждение свободной турбины производится из-за осевого компрессора по трубопроводам:

— через стойку корпуса опор турбины во внутренние полости корпуса и далее распределяется по каналам на охлаждение дисков свободной турбины и наддув масляной полости III и IV опор двигателя;

— на охлаждение корпуса свободной турбины.

2.5. Отбор воздуха на кондиционирование кабины самолета (см. рис. 1) осуществляется из проточной части центробежной ступени компрессора.

Воздух через отверстия и каналы в корпусе центробежной ступени поступает в систему кондиционирования самолета (СКВ) от фланца (22) (см. 072.00.00, рис. 402).

На режимах земного и полетного малого газа, когда давление за центробежной ступенью компрессора недостаточно, отбор на СКВ осуществляется от фланца (23), расположейного на корпусе камеры сгорания.

2.6. Отбор воздуха на эжектор (для освобождения дренажного бачка) производится по трубопроводу из-за осевого компрессора.

2.7. Отбор воздуха на охлаждение датчиков ДТА-13, расположенных на выходном устройстве, производится по трубопроводу из-за III ступени осевого компрессора.







ТРУБОПРОВОДЫ - ОПИСАНИЕ И РАБОТА
1. Трубопроводы обеспечивают подачу воздуха в агрегаты и корпуса, а также сброс или перепуск воздуха из корпусов.

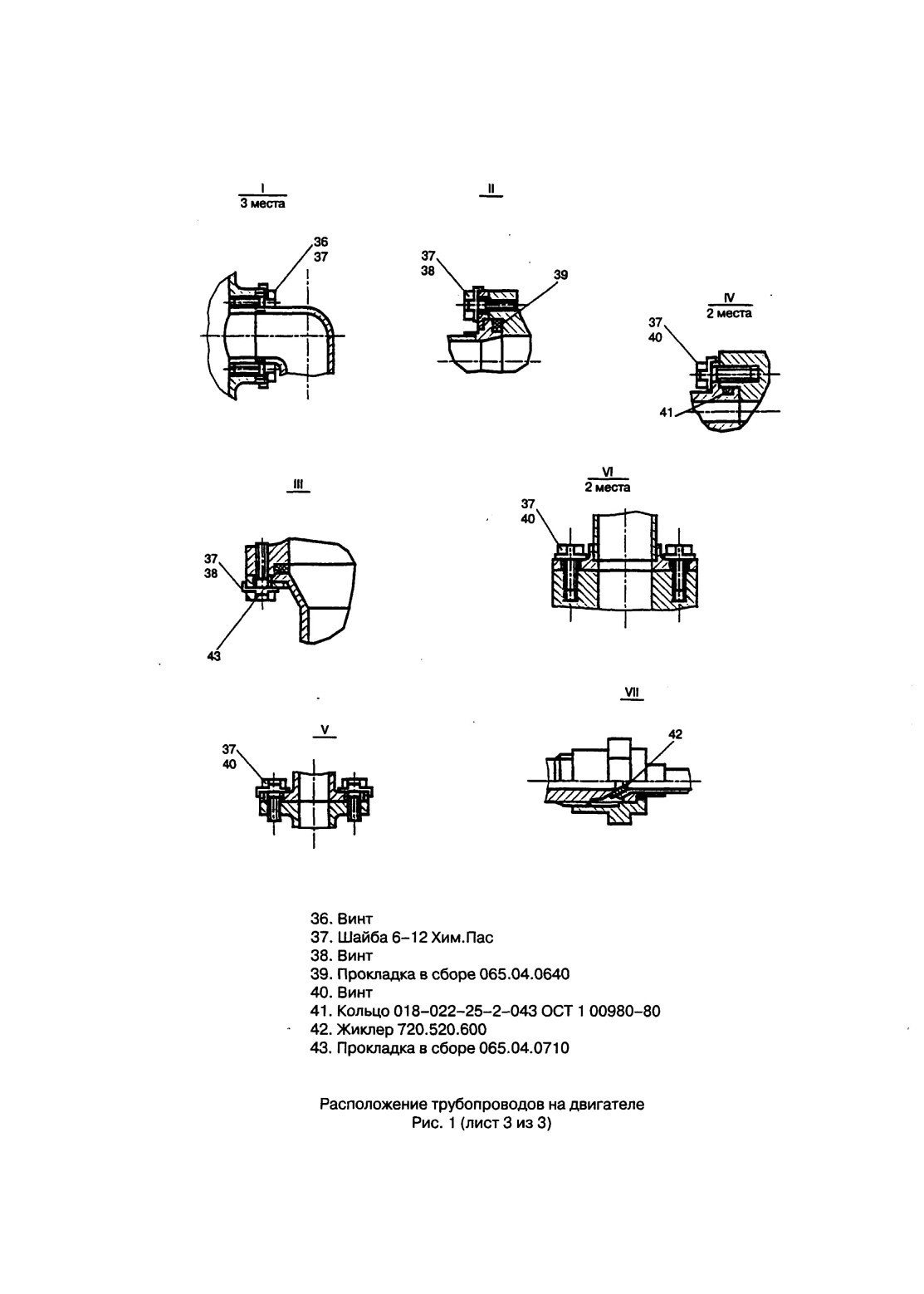

2. Для подсоединения трубопроводов к агрегатам, а также для соединения трубопроводов между собой применяются типовые соединения, показанные на рис. 1.

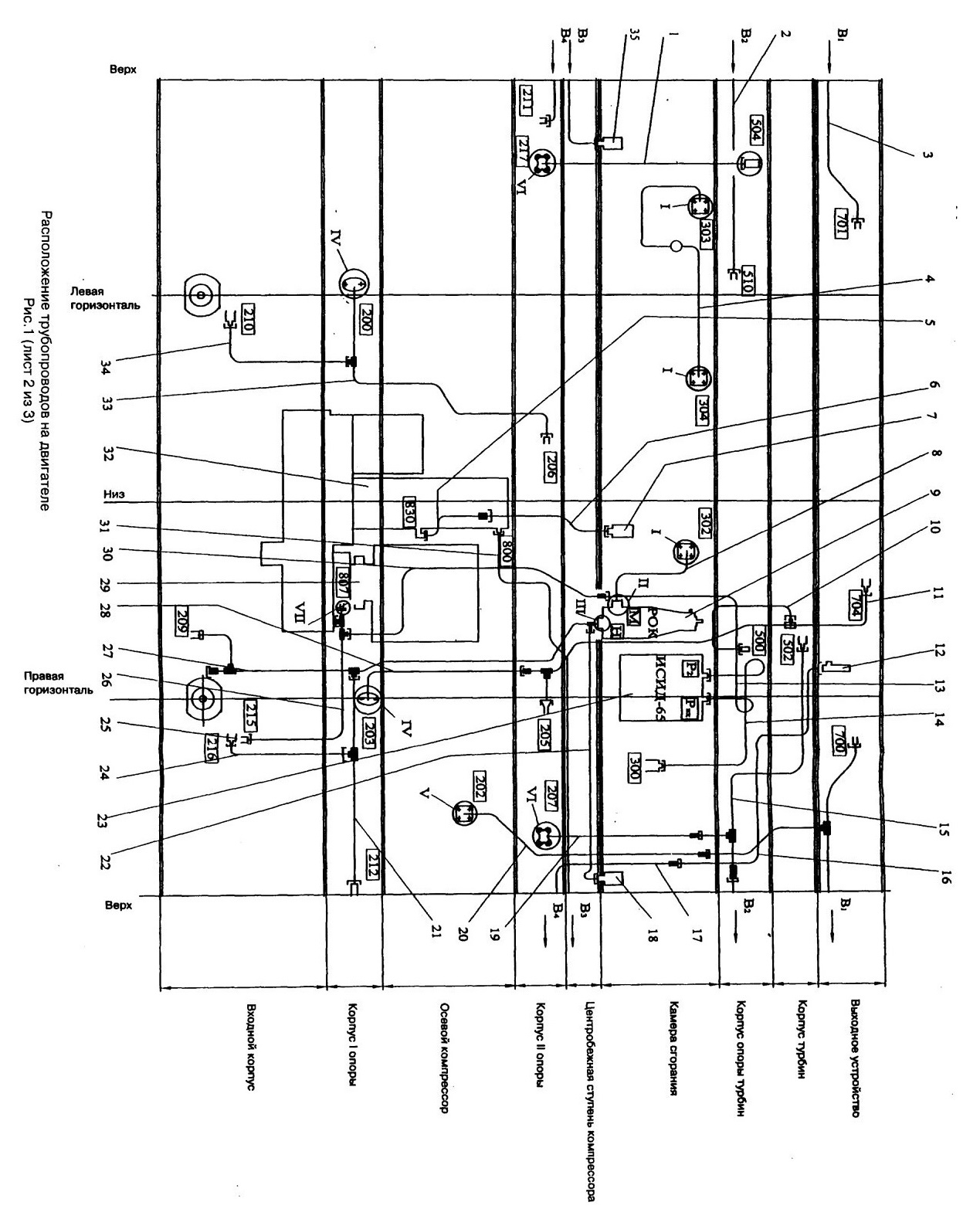

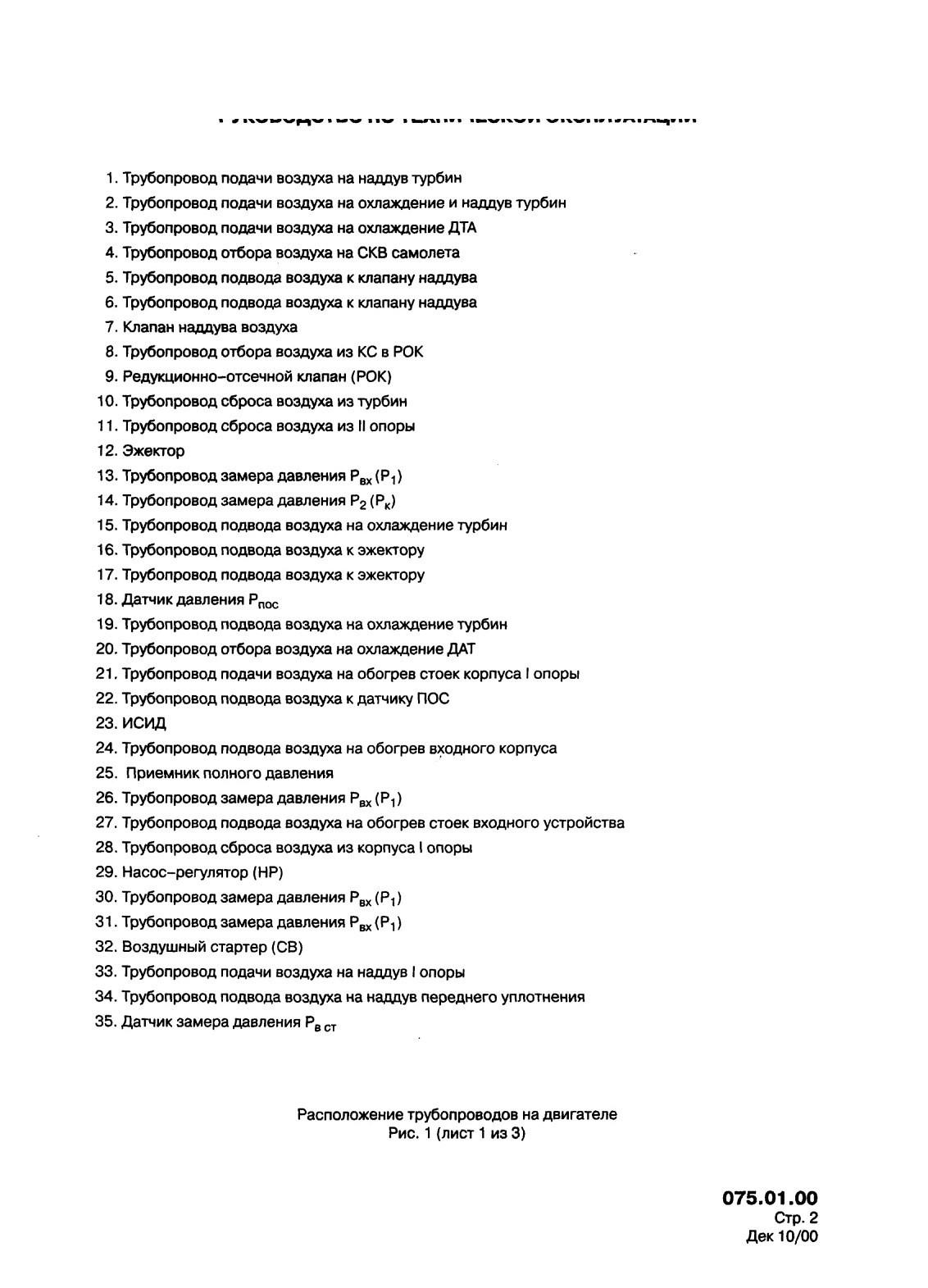

3. Расположение трубопроводов показано на рис. 1.

4. Трубопроводы установлены на двигателе без монтажных напряжений и в зависимости от длины закреплены одним или несколькими хомутами.

5. Трубопроводы изготовлены из нержавеющей стали.

Каждый трубопровод имеет соответствующее цифровое обозначение, нанесенное электрохимическим способом, а также обозначение среды.

















ПРОТИВООБЛЕДЕНИТЕПЬНАЯ СИСТЕМА ДВИГАТЕЛЯ - ОПИСАНИЕ И РАБОТА

1. ОБЩАЯ ЧАСТЬ

Противообледененительная система двигателя — воздушно-теплового типа для защиты входной части двигателя от обледенения при эксплуатации его в условиях, способствующих образованию льда. В противообледенительной системе используется вторичный воздух, отбираемый из камеры сгорания.

Горячим воздухом обогреваются входные кромки трех стоек входного корпуса (четвертая нижняя стойка обогревается маслом), поворотные лопатки ВНА, приемник полного давления во входном канале и входное устройство самолета.

Включение противообледенительной системы может производиться как автоматически от датчика-сигнализатора обледенения (датчик находится на борту самолета), так и вручную.

Противообледенительная система включает в себя редукционно-отсечной клапан (РОК) и трубопроводы.

2. ОПИСАНИЕ

2.1. Датчик предназначен для автоматического включения противообледенительной системы при начале обледенения входного устройства двигателя. Датчик входит в состав самолетного оборудования.

2.2. Редукционно-отсечной клапан предназначен для подвода и отсечки горячего воздуха из камеры сгорания к элементам входного канала двигателя.

3. РАБОТА

Воздух из камеры сгорания (см. 075.00.00, рис.1) подводится к РОК, который обеспечивает давление 3...7 кгс/см2 на выходе из него на всех режимах работы двигателя. Далее по трубопроводам воздух подается к коллектору входного корпуса, к вертикальной стойке корпуса I опоры и к штуцеру на ПОС самолета.

Воздух через верхнюю вертикальную стойку I опоры, внутренний коллектор корпуса I опоры, по четырем каналам попадает в кольцевую полость и через отверстия в цапфах во внутреннюю полость лопаток. По специальным каналам лопаток воздух выходит в проточную часть. По коллектору входного корпуса воздух поступает в дефлекторы трех стоек, обогревая их входные кромки.

Через специальные отверстия в стойках воздух выбрасывается на вход в двигатель.

Дополнительно стойки входного корпуса обогреваются маслом.



РЕДУКЦИОННО-ОТСЕЧНОЙ КЛАПАН - ОПИСАНИЕ И РАБОТА

1. ОБЩАЯ ЧАСТЬ

Редукционно-отсечной клапан (РОК) предназначен для открытия и закрытия магистрали подачи горячего воздуха в противообледенительную систему (ПОС) и для поддержания в этой системе давления воздуха 3...7 кгс/см2.

РОК устанавливается на камере сгорания на переходных планках-кронштейнах и состоит из воздушного редуктора и электрогидравлического привода.

2. ОПИСАНИЕ

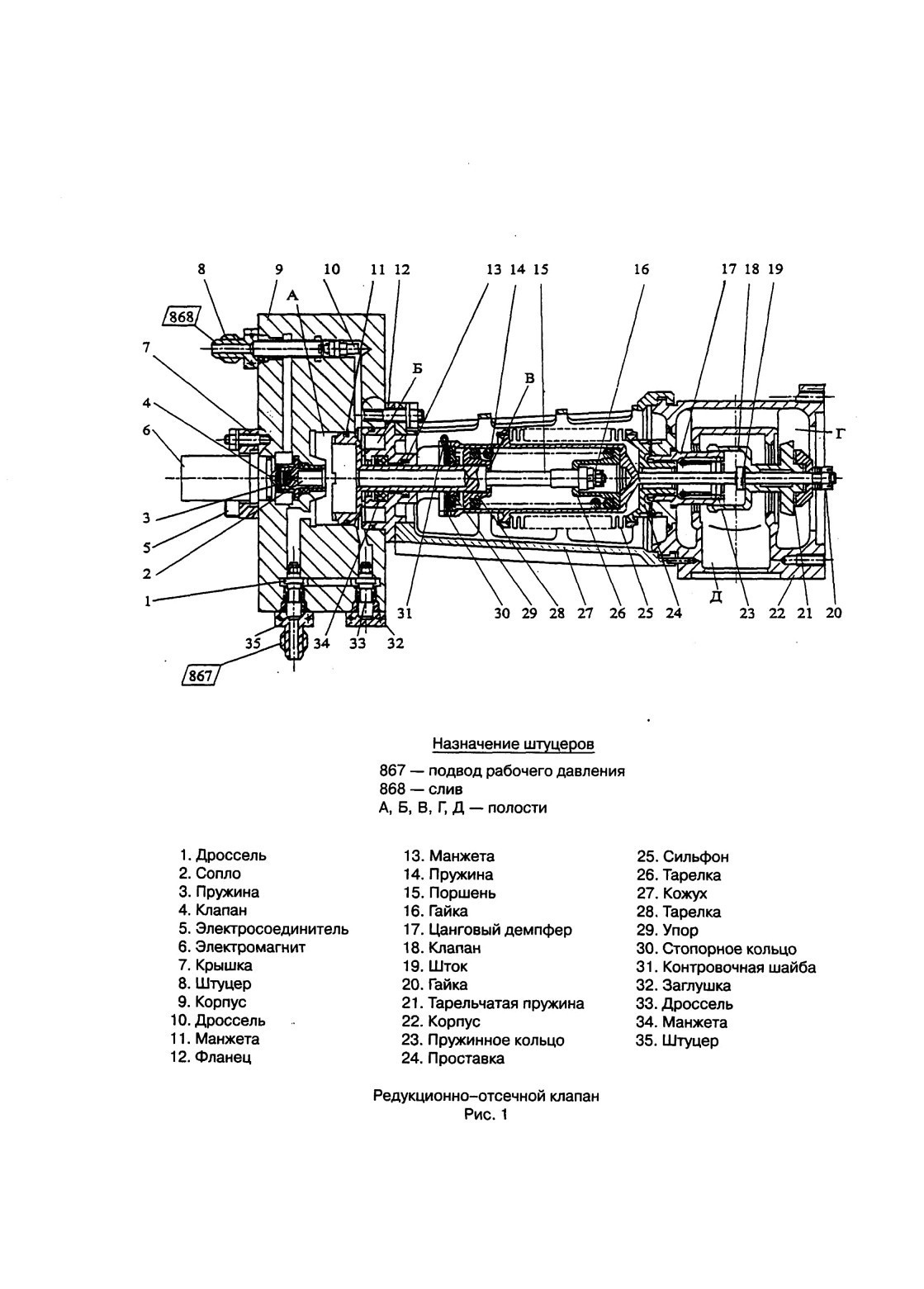

2.1. Воздушный редуктор состоит из корпуса (22) (рис.1), двухкромочного разгруженного клапана (18) и цангового демпфера (17).

Клапан (18) установлен на штоке (19) с тарельчатой пружиной (21) и закреплен гайкой (20). Цанговый демпфер предназначен для повышения устойчивости регулятора.

Чувствительный элемент состоит из сильфона (25), пружины (14), штока (19), тарелок (26) и (28), упора (29), который зафиксирован в штоке (19) стопорным кольцом (30) и застопорен шайбой (31).

Чувствительный элемент соединен с корпусом (22) с помощью проставки (24).

Электрогидравлический привод состоит из электрической части, включающей в себя электромагнит (6) и электрический соединитель (5), и гидравлической части.

Гидравлическая часть состоит из корпуса (9), фланца (12), поршня (15), трех одинаковых дросселей (1), (10), (33), штуцеров (8), (35), заглушки (32), сопла (2) с клапаном (4) и пружиной (3).

Уплотнение поршня (15) в корпусе (9) производится резиновыми уплотнительными кольцами с фторопластовыми манжетами (11) и (13) и резиновой манжетой (34).

Крепление электромагнита (6) к корпусу (9) производится крышкой (7).

Электрогидравлический привод соединяется с корпусом (22) воздушного редуктора кожухом (27), а поршень (15) соединяется с тарелкой (26) чувствительного элемента гайкой (16), которая стопорится шплинтом.

Герметизация всех внутренних и наружных соединений электрогидравлического привода осуществляется резиновыми уплотнительными кольцами.

3. РАБОТА

Включение клапана (см. рис.1) производится подачей электрического сигнала на электромагнит (6), шток которого нажимает на клапан (4) и перекрывает сливное отверстие сопла (2). При этом топливо, поступающее от насоса-регулятора в штуцер (35) при постоянном давлении 30 кгс/см2, создает в полости А над поршнем (15) полное давление, а в полости Б под поршнем половинное давление, так как два дросселя (10) и (33) при прохождении через них топлива на слив в штуцер (8) делят подводимое давление пополам. Под действием создавшегося перепада давлений поршень (15) перемещается вправо до упора во фланец (12) и сжимает пружину (14), которая, преодолевая усилия сильфона (25), перемещает шток (19) с клапаном (18) вправо. Горячий воздух из полости Д через две кольцевые щели между кромками клапана (18) и корпуса (22) поступает на выход в полость Г, откуда по трубопроводу подводится в противообледенительную систему.



Величина выходного давления в полости Г определяется усилием затяжки пружины (14) воздушного редуктора и поддерживается постоянной.

Давление воздуха из полости Г через зазор между проставкой (24) и штоком (19) передается во внутреннюю полость сильфона (25). При повышении давления воздуха сильфон (25), преодолевая усилие пружины (14), перемещает шток (19) с клапаном (18) влево, уменьшая проходное сечение между корпусом (22) и клапаном (18). В результате этого давление воздуха в полости Г падает.

Торец В поршня (15) при работе чувствительного элемента является неподвижным упором пружины (14).

Выключение редукционно-отсечного клапана производится снятием электрического сигнала с электромагнита (6). При снятии сигнала шток электромагнита (6) перемещается, клапан (4) под действием пружины (3) и давления топлива в полости А открывается и сообщает полость А со сливом через штуцер (8).

Поршень (15) под действием давления в полости Б, перемещаясь влево, через тарелку (28), пружину (14), тарелку (26) и упор (29) смещает шток (19) с клапаном (18) в крайнее левое положение, перекрывая доступ воздуха в полость Г.











СИСТЕМА УПРАВЛЕНИЯ КОМПРЕССОРОМ - ОПИСАНИЕ И РАБОТА
1. ОБЩАЯ ЧАСТЬ

Система управления компрессором предназначена для осуществления устойчивой работы компрессора с высокими параметрами на всех режимах работы.

Система состоит из насоса-регулятора (HP), соединенного трубопроводами с гидроцилиндрами, и механизма управления НА компрессора.

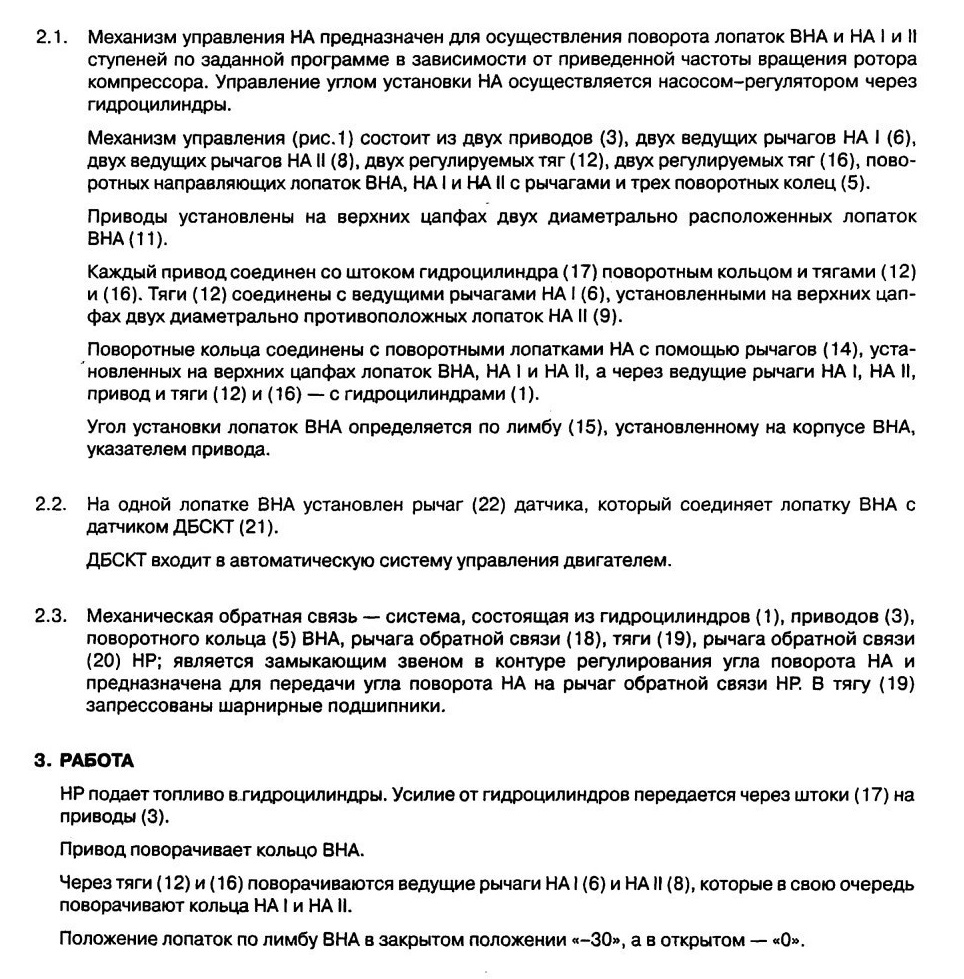

2. ОПИСАНИЕ
