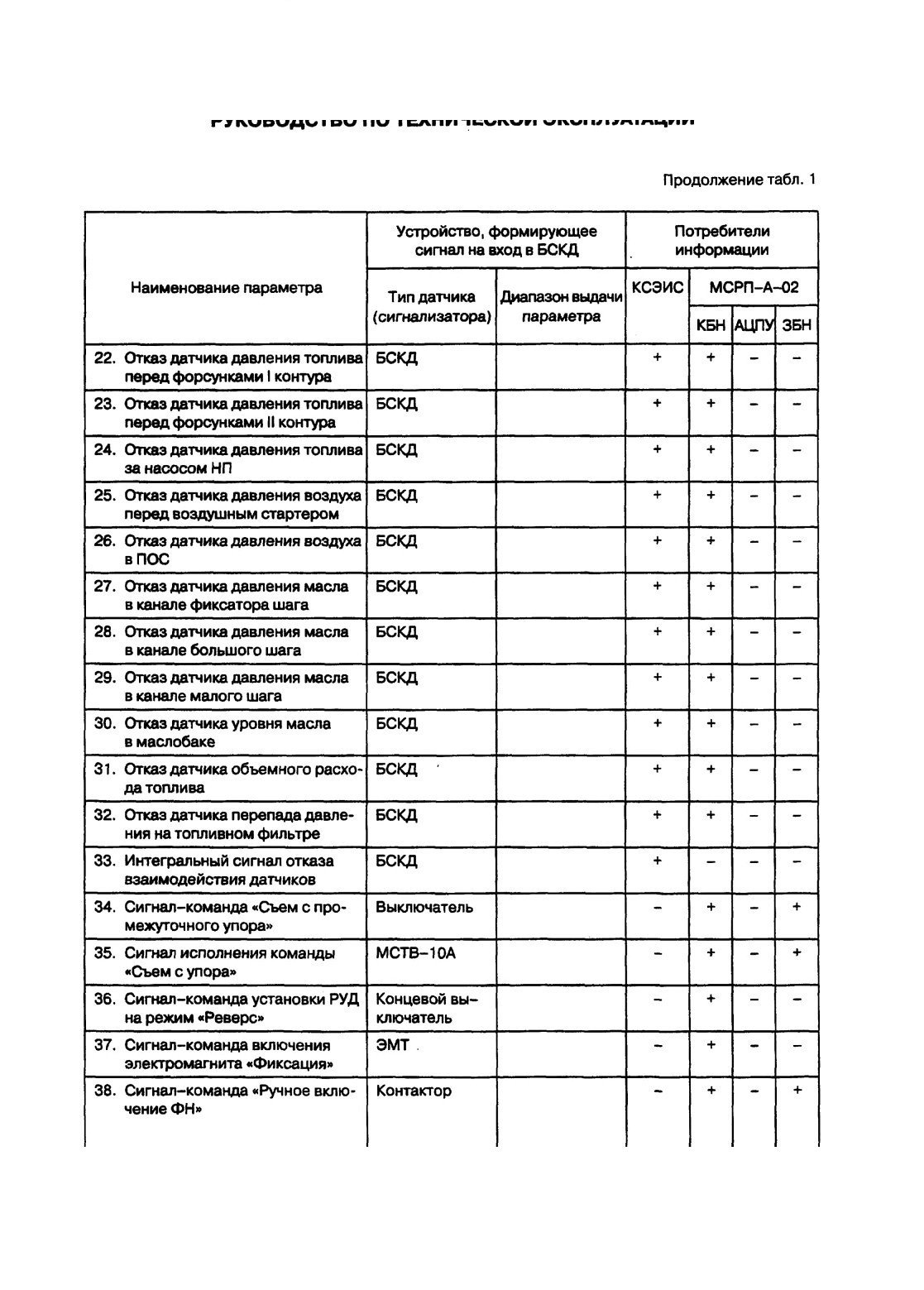

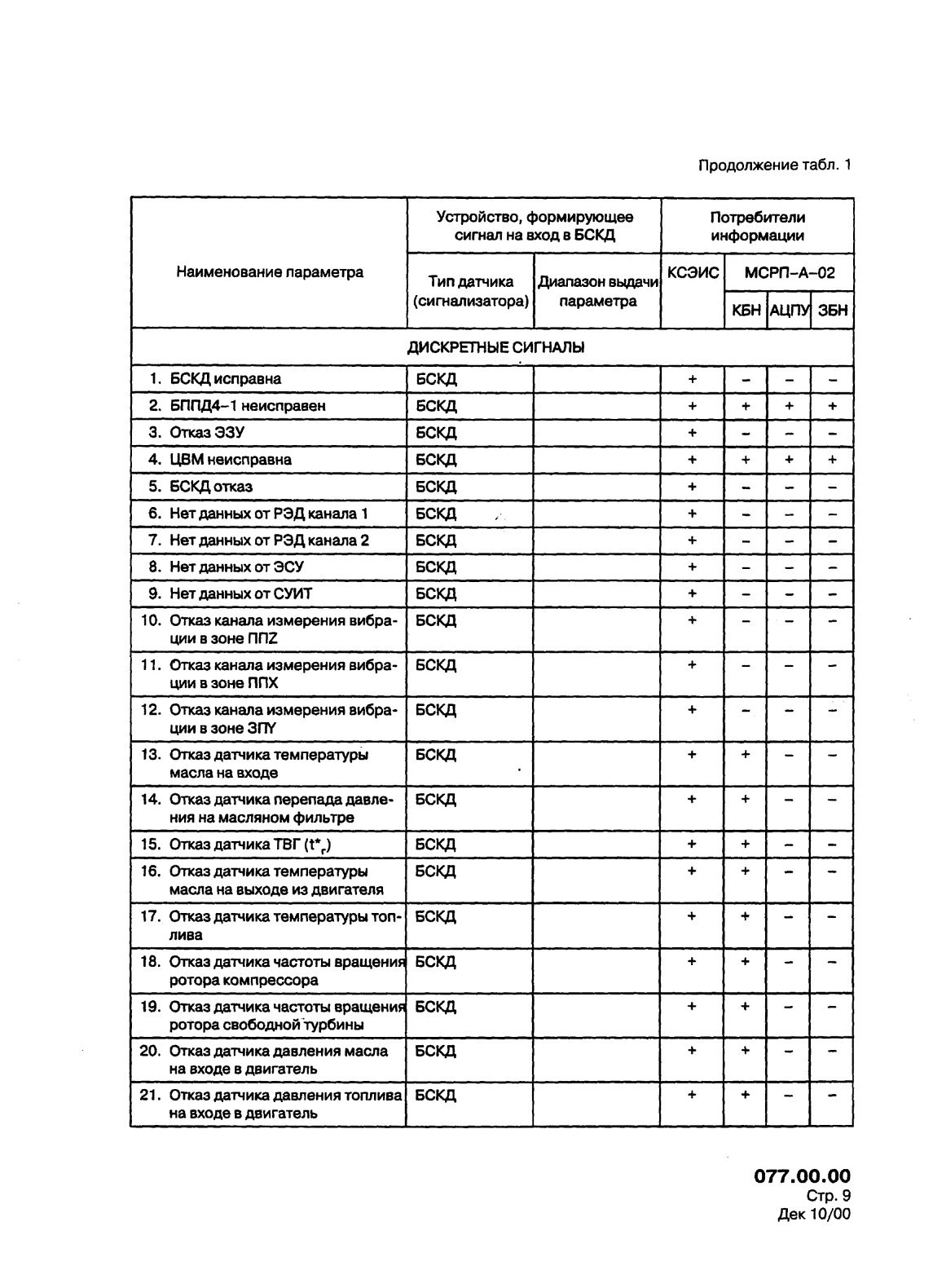

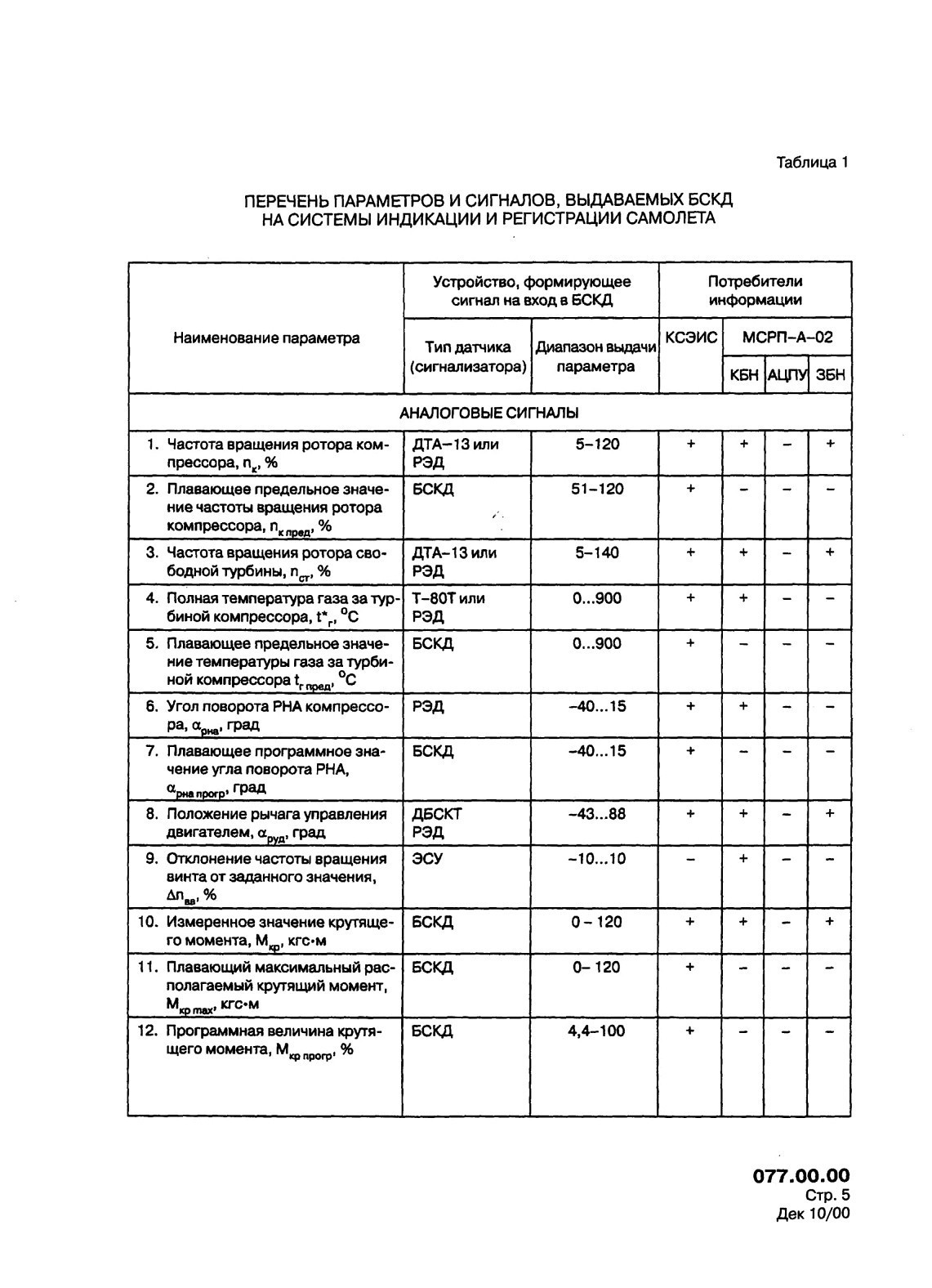

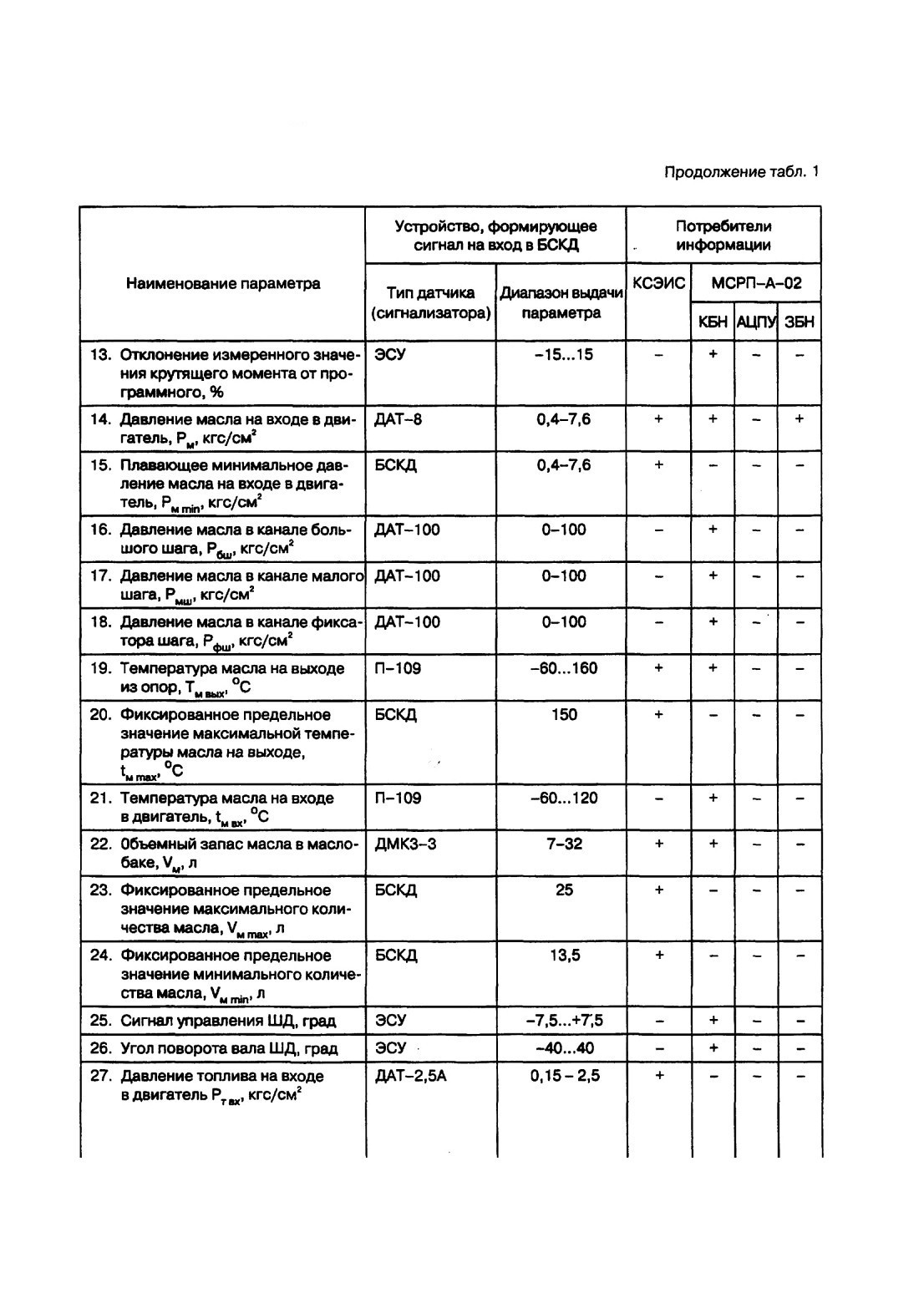

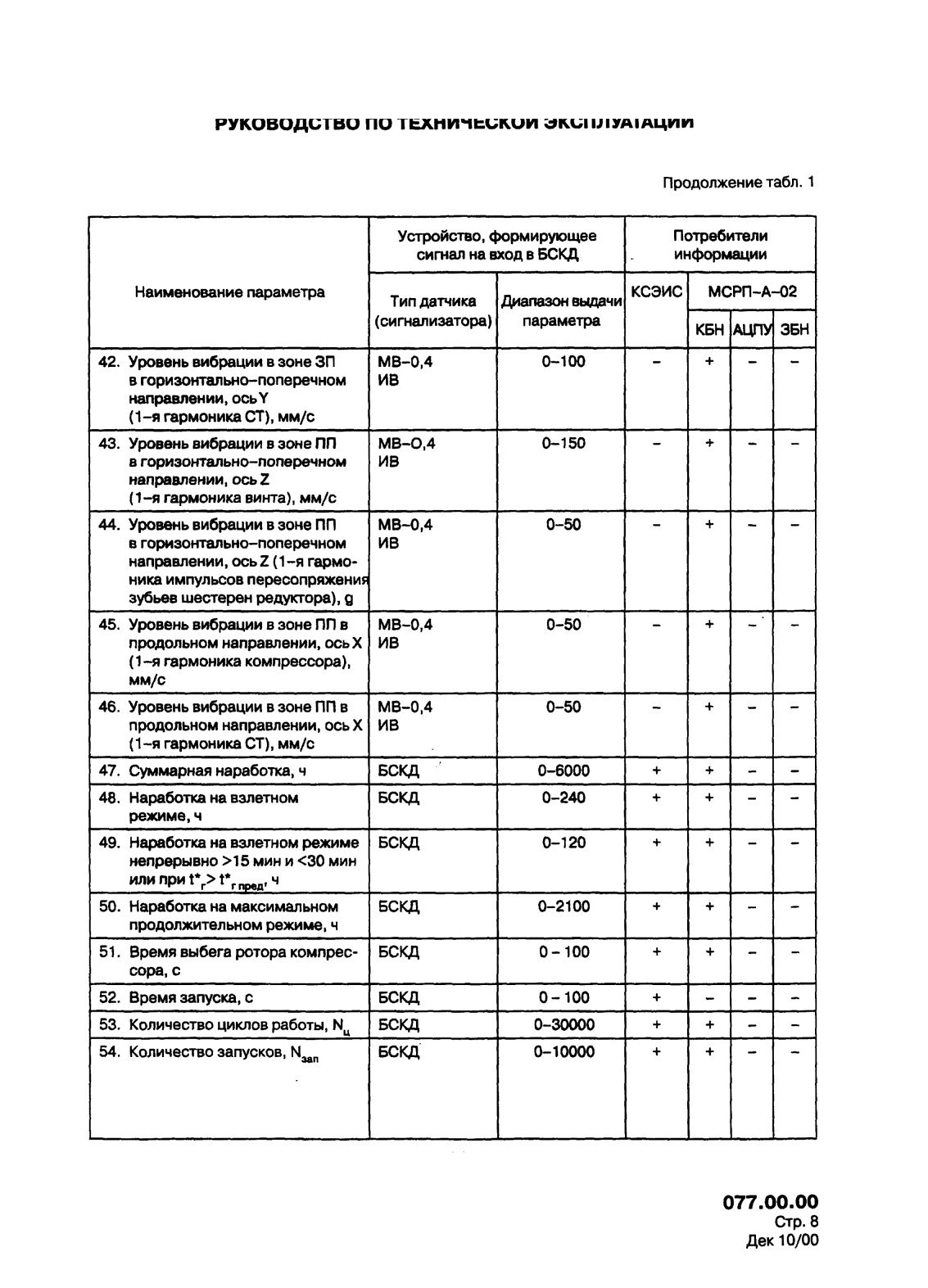

поиск по сайту            правообладателям

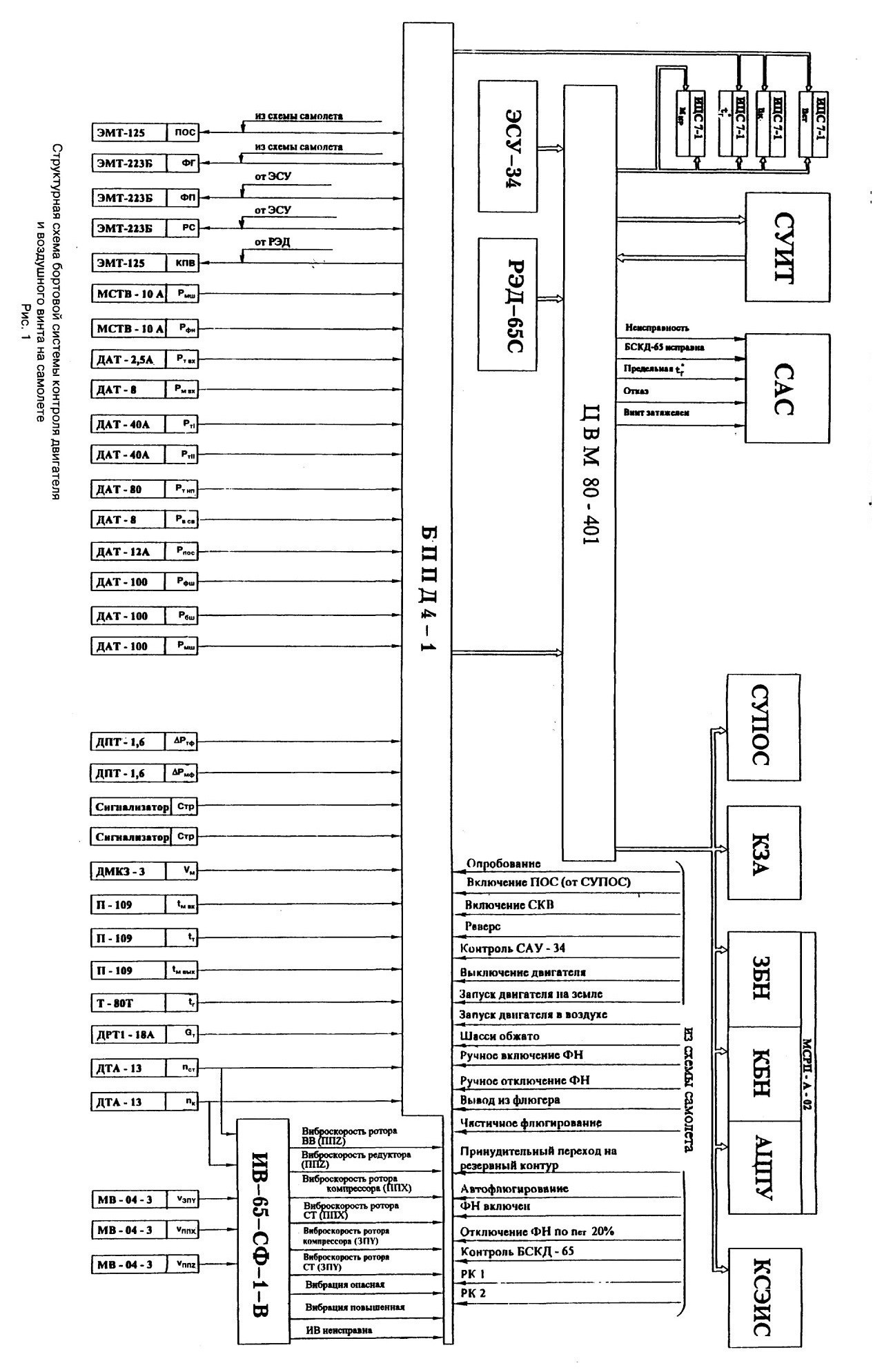

содержание      ..     40      41      42      43     ..







Турбовинтовой двигатель ТВ7-117С. Руководство по технической эксплуатации (2001 год) - часть 42













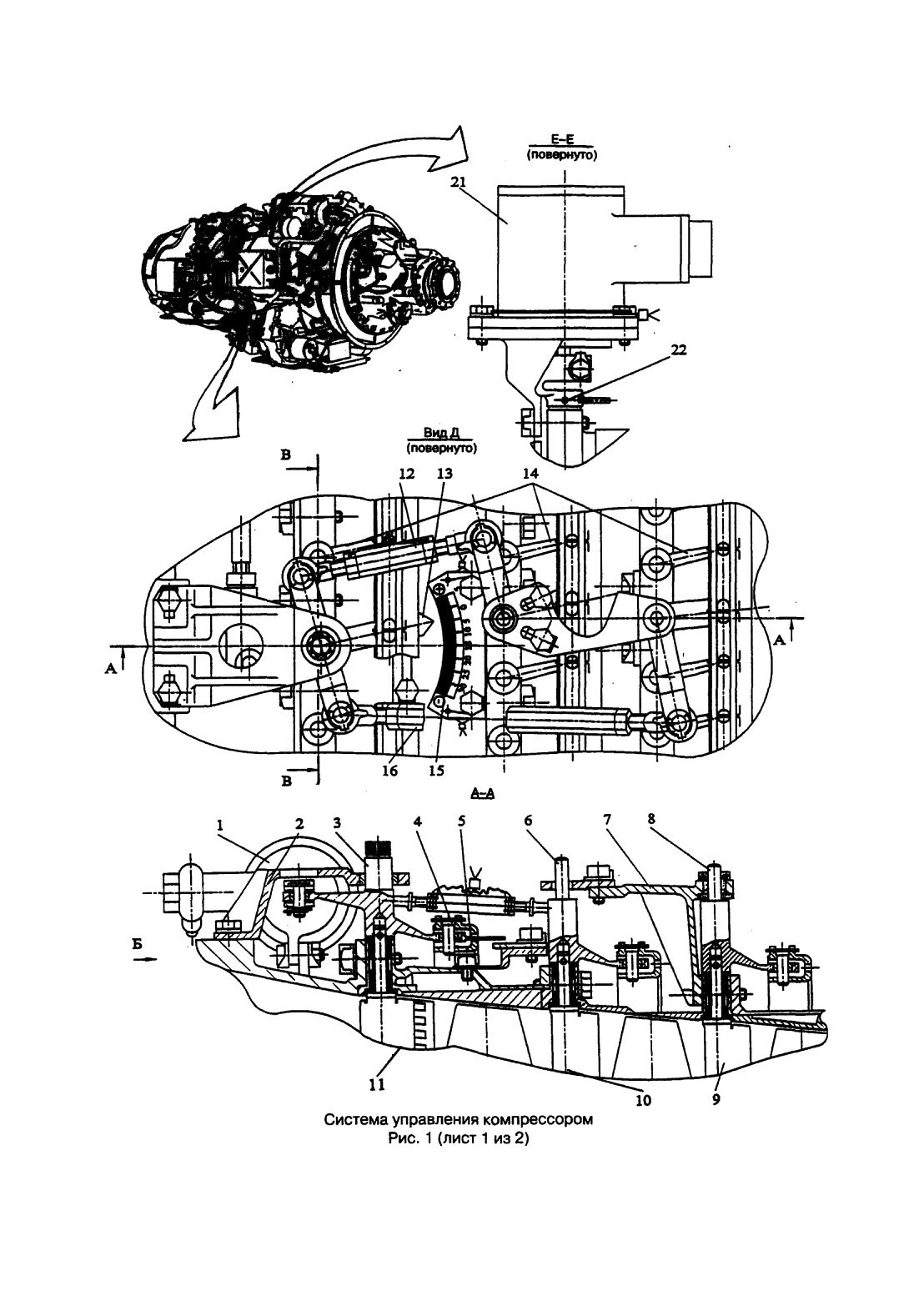

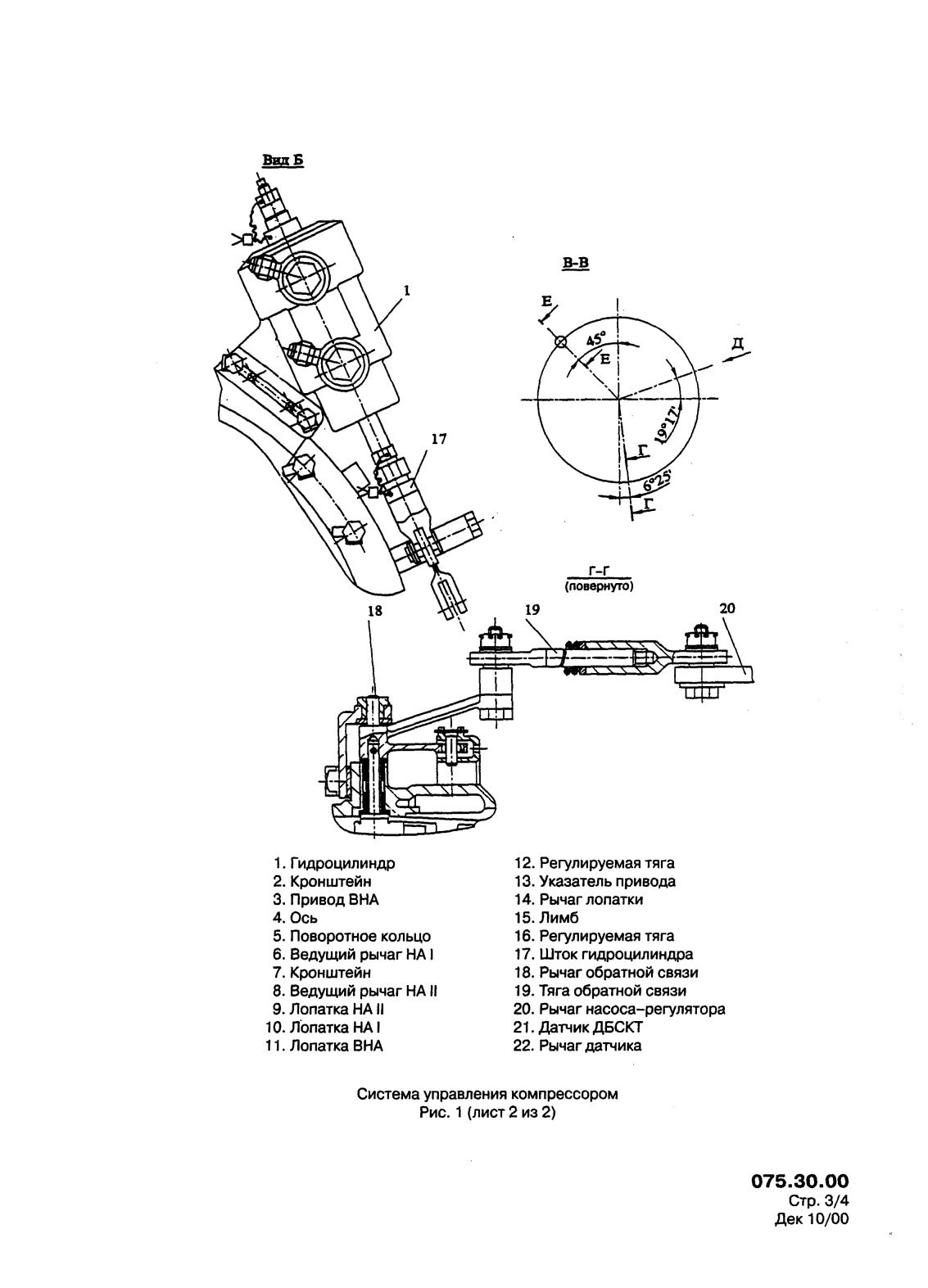

КЛАПАН ПЕРЕПУСКА ВОЗДУХА - ОПИСАНИЕ И РАБОТА

1. ОБЩАЯ ЧАСТЬ

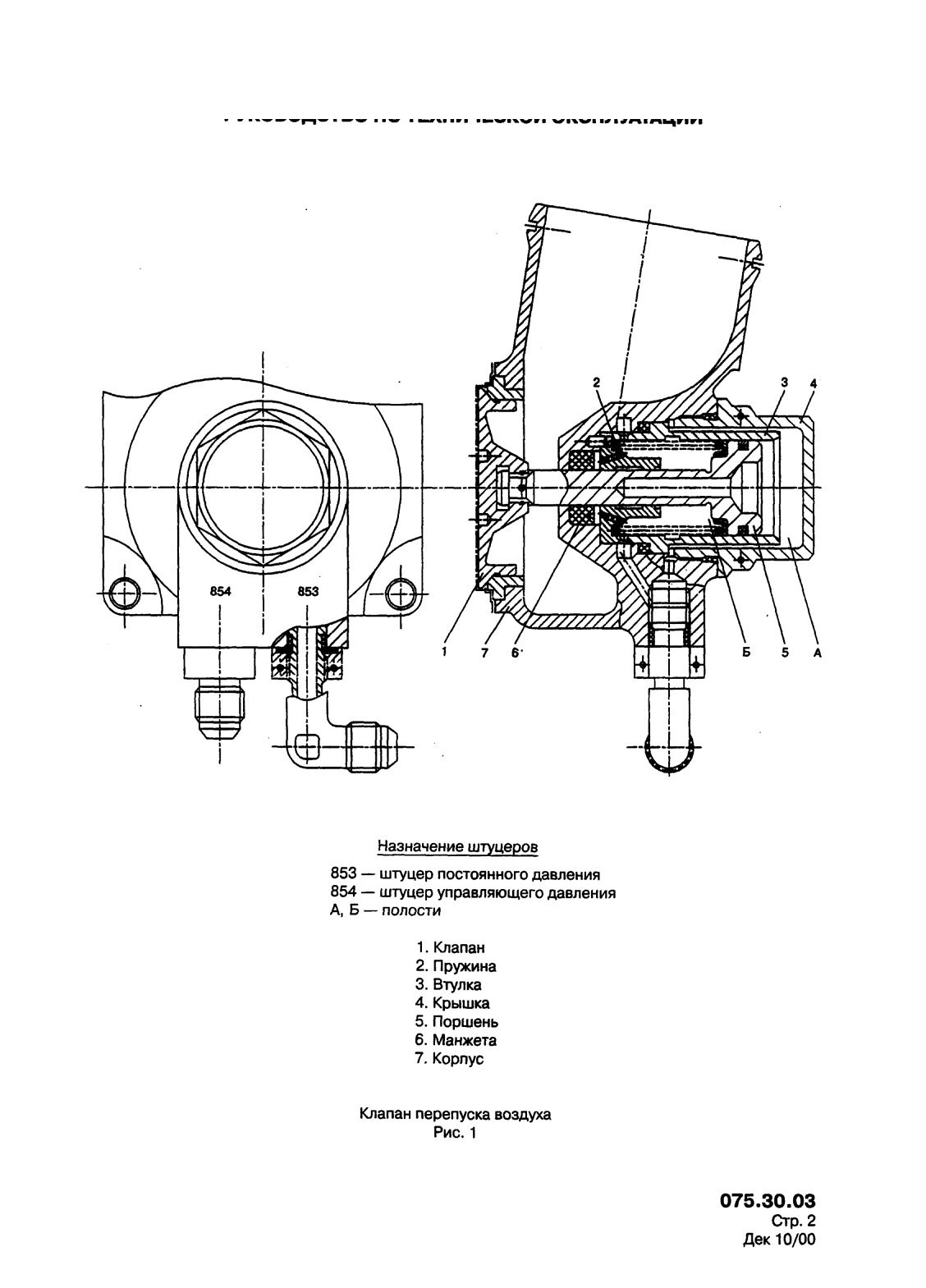

Клапан перепуска воздуха (рис. 1) предназначен для отвода воздуха из компрессора двигателя в атмосферу.

2. ОПИСАНИЕ И РАБОТА

Клапан перепуска воздуха состоит из литого корпуса (7), клапана (1), поршня (5), пружины (2), втулки (3), крышки (4) и манжеты (6).

При подаче давления топлива через штуцер «854» в полость А поршень (5) перемещается влево и полностью открывает клапан (1).

При подаче давления топлива в полость Б через штуцер «853» поршень (5), перемещаясь вправо под действием пружины (2), закрывает клапан (1).









 Раздел 077 ПРИБОРЫ КОНТРОЛЯ ДВИГАТЕЛЯ





СОДЕРЖАНИЕ

Наименование

ПРИБОРЫ КОНТРОЛЯ ДВИГАТЕЛЯ Описание и работа

ПРИБОРЫ КОНТРОЛЯ ЧАСТОТЫ ВРАЩЕНИЯ Описание и работа

ПРИБОРЫ КОНТРОЛЯ ДАВЛЕНИЯ Описание и работа

ПРИБОРЫ КОНТРОЛЯ ТЕМПЕРАТУРЫ Описание и работа

ПРИБОРЫ КОНТРОЛЯ ПОЛОЖЕНИЯ РУД И РНА КОМПРЕССОРА

Описание и работа

ПРИБОРЫ КОНТРОЛЯ УРОВНЯ МАСЛА Описание и работа

ПРИБОРЫ КОНТРОЛЯ ВИБРАЦИИ Описание и работа

ВИЗУАЛЬНО-ОПТИЧЕСКИЕ ПРИБОРЫ КОНТРОЛЯ Описание и работа

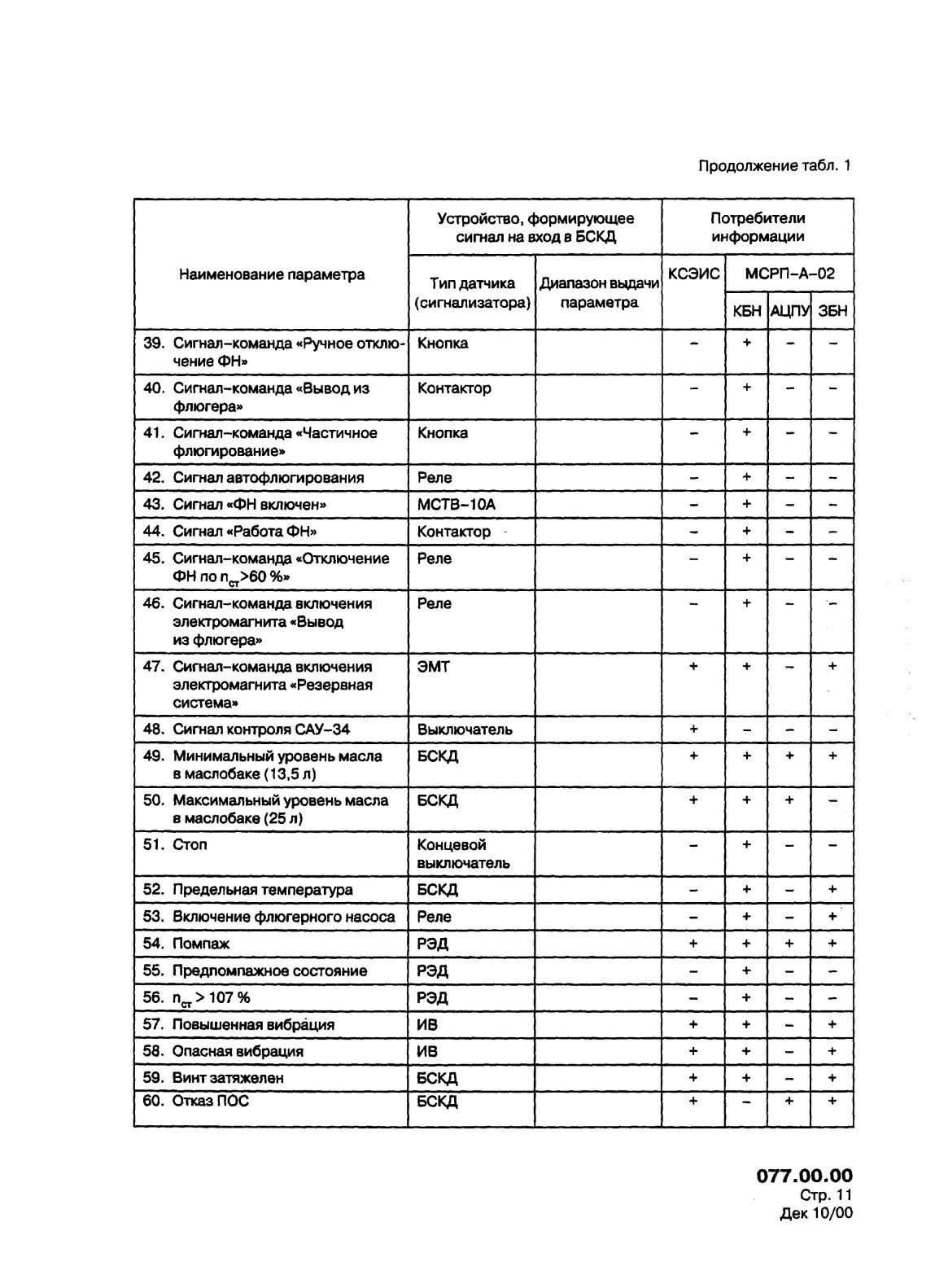

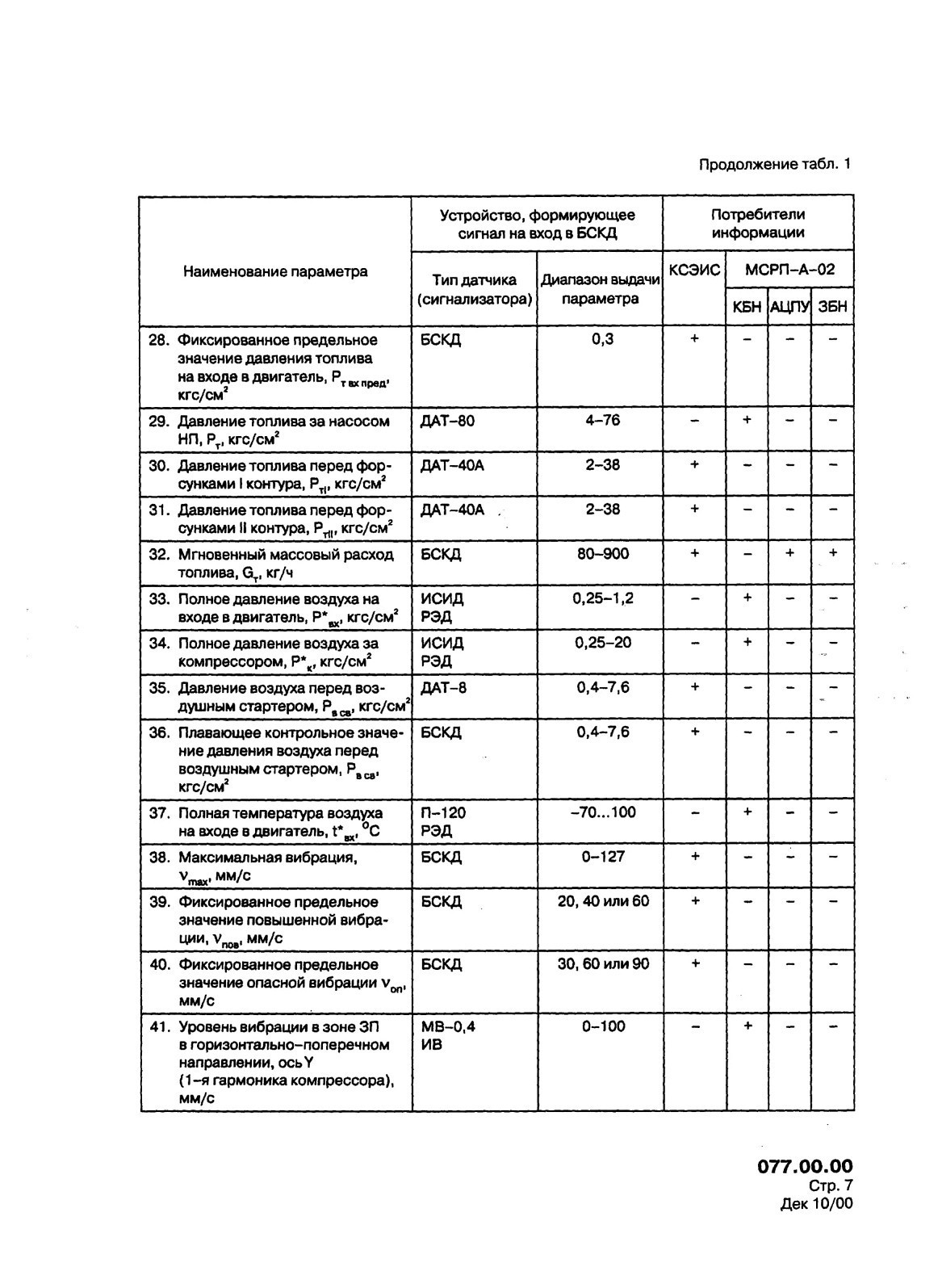

ПРИБОРЫ КОНТРОЛЯ ДВИГАТЕЛЯ - ОПИСАНИЕ И РАБОТА

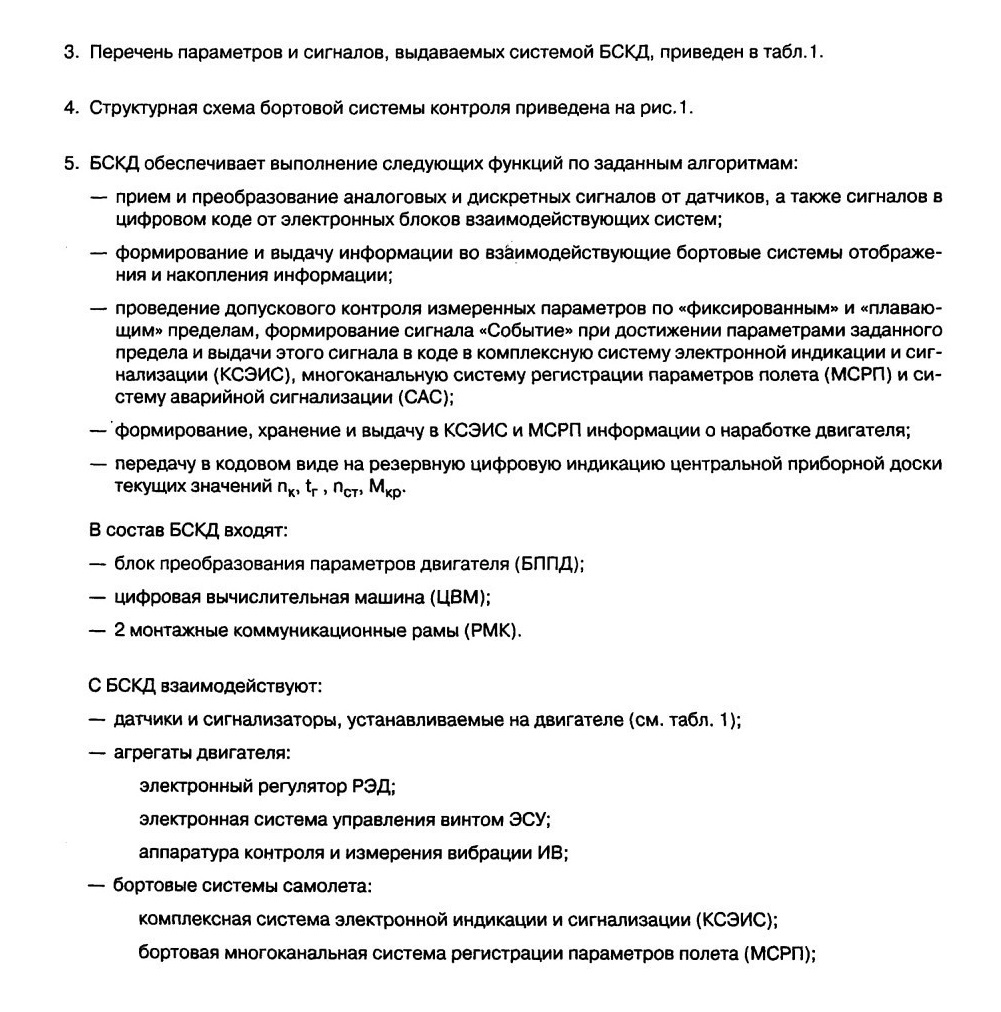

1. Для контроля параметров на двигателе установлены датчики, обеспечивающие измерение параметров, преобразование их в электрические сигналы и выдачу последних в бортовую систему контроля и диагностики (далее по тексту — БСКД).

2. БСКД обрабатывает сигналы, поступающие от датчиков по комплексу программ, и выдает информацию на бортовые средства индикации и регистрации.





система кондиционирования воздуха (СКВ); система аварийной сигнализации (САС);

система управления противообледенительной системой (СУПОС);

— резервные индикаторы типа ИЦС;

— щиток заправки масла.

Подробные сведения о БСКД изложены в РЭ БСКД.
6. БСКД установлена на самолете.
