Турбовинтовой двигатель ТВ7-117С. Руководство по технической эксплуатации (2001 год) - часть 5

Схема отыскания и устранения неисправности: «1-й двиг (2-й двиг) отказ ЭСУ» Рис. 107

Схема отыскания и устранения неисправности «1-й двиг (2-й двиг) отказ ПОС Рис. 108

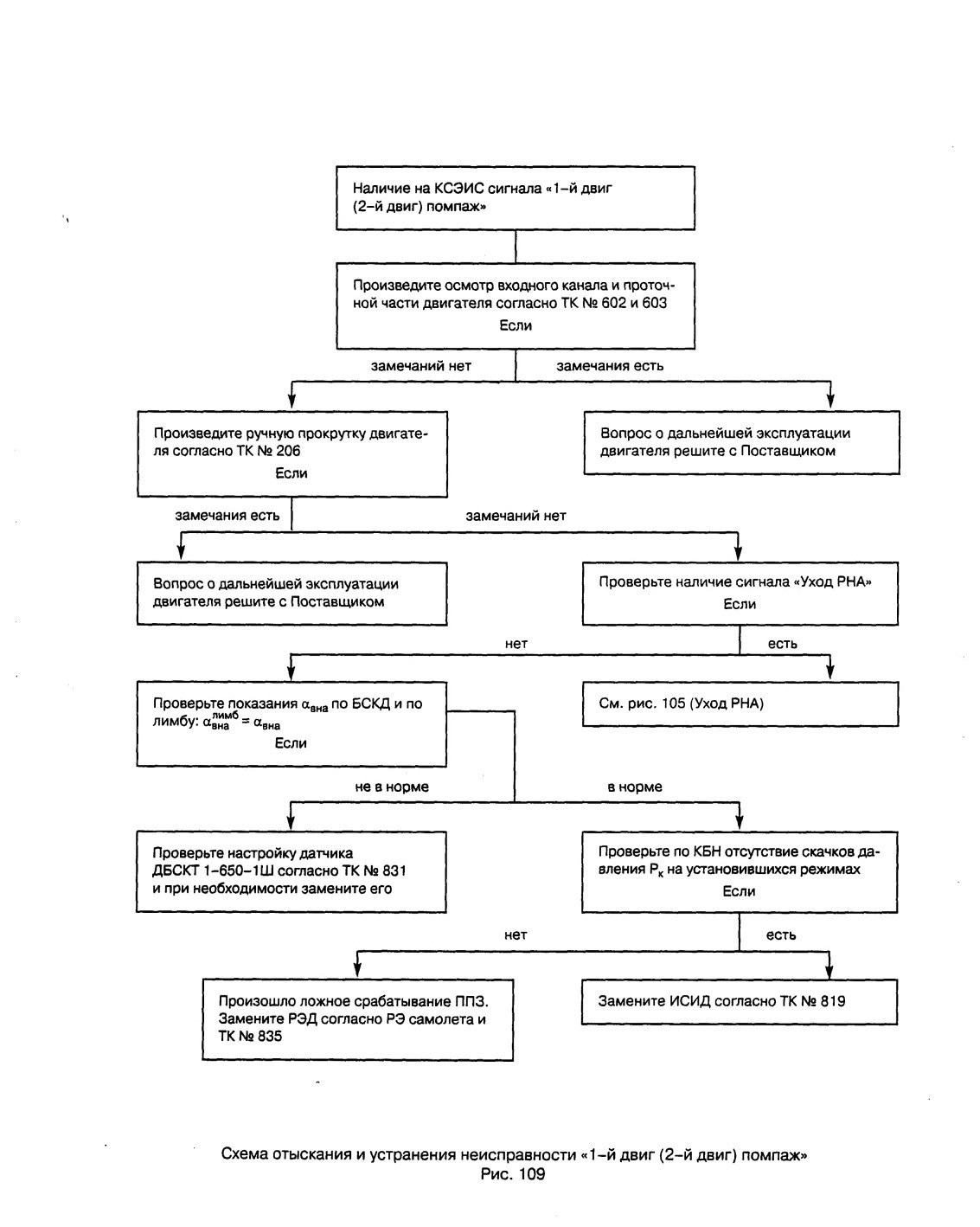

Схема отыскания и устранения неисправности «1-й двиг (2-й двиг) помпаж» Рис. 109

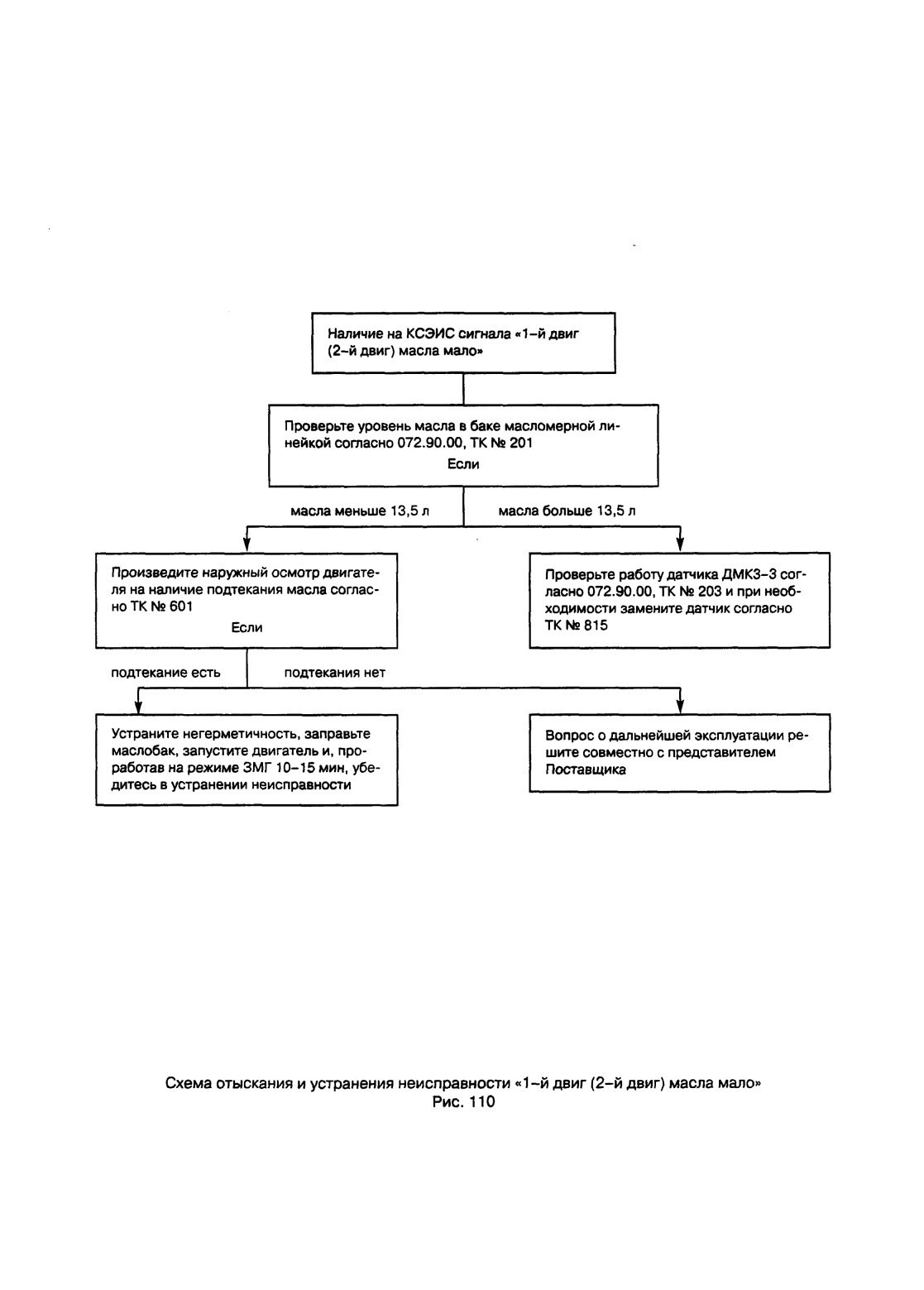

Схема отыскания и устранения неисправности «1-й двиг (2-й двиг) масла мало»

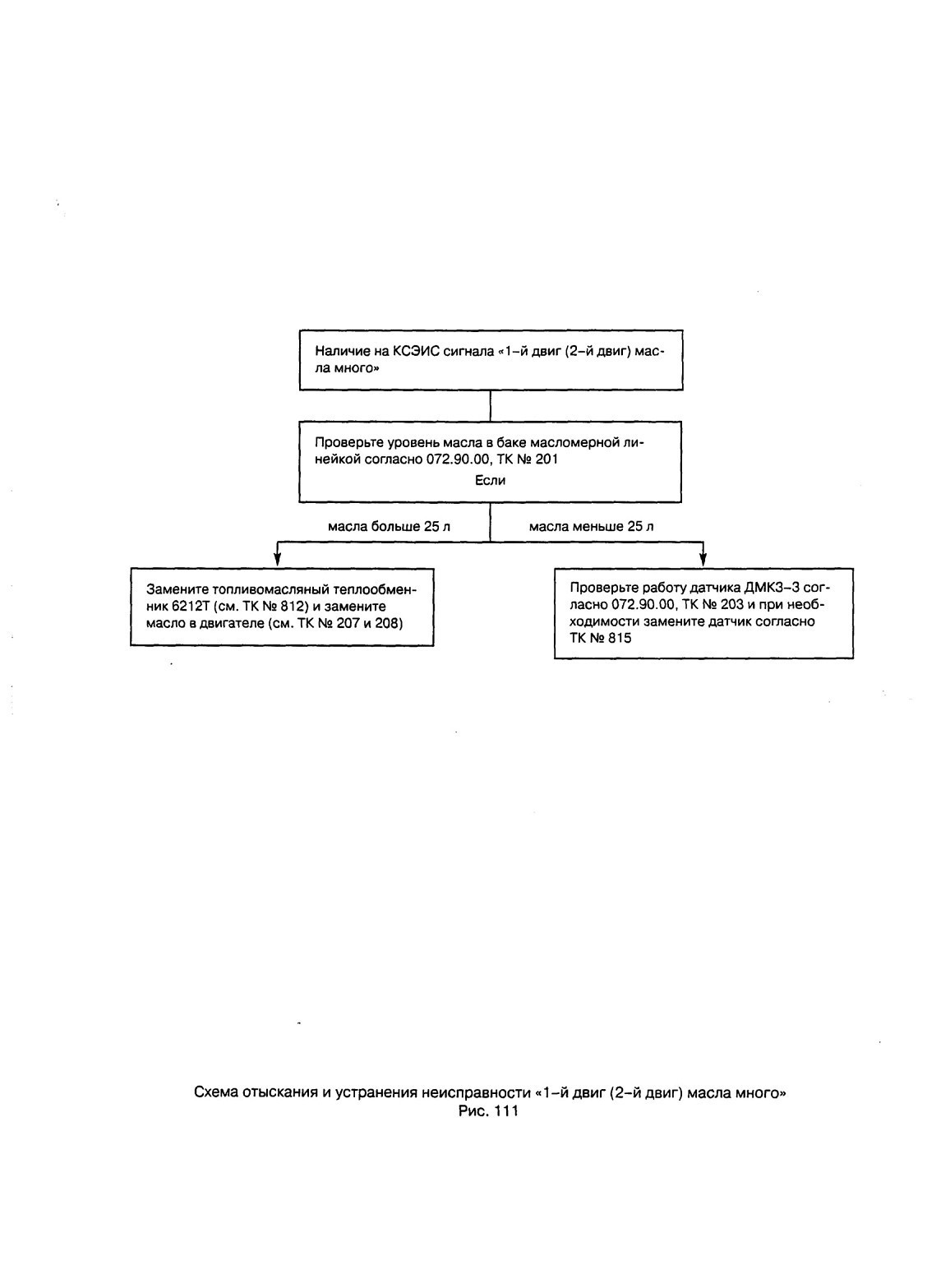

Схема отыскания и устранения неисправности «1-й двиг (2-й двиг) масла много» Рис. 111

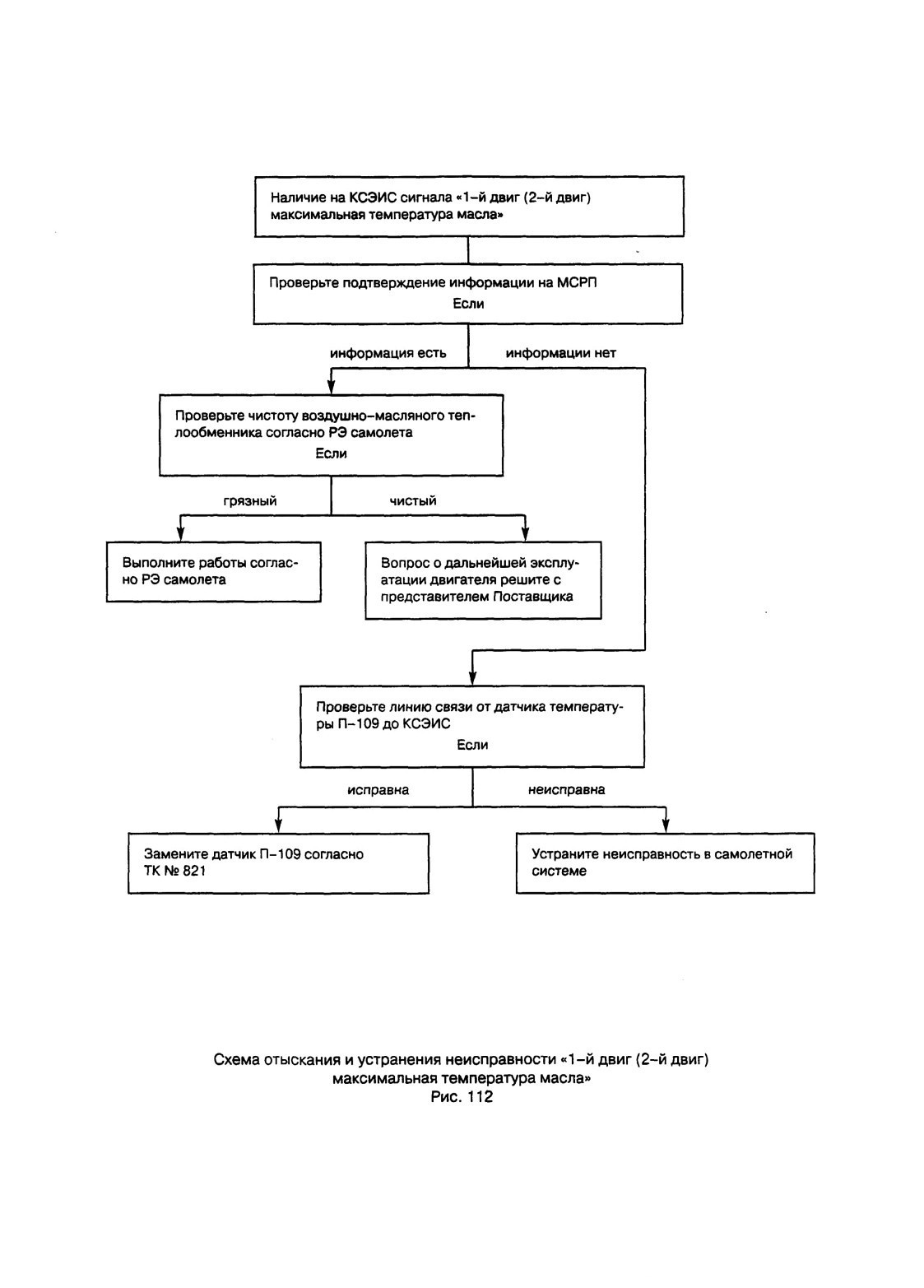

Схема отыскания и устранения неисправности «1-й двиг (2-й двиг) максимальная температура масла» Рис. 112

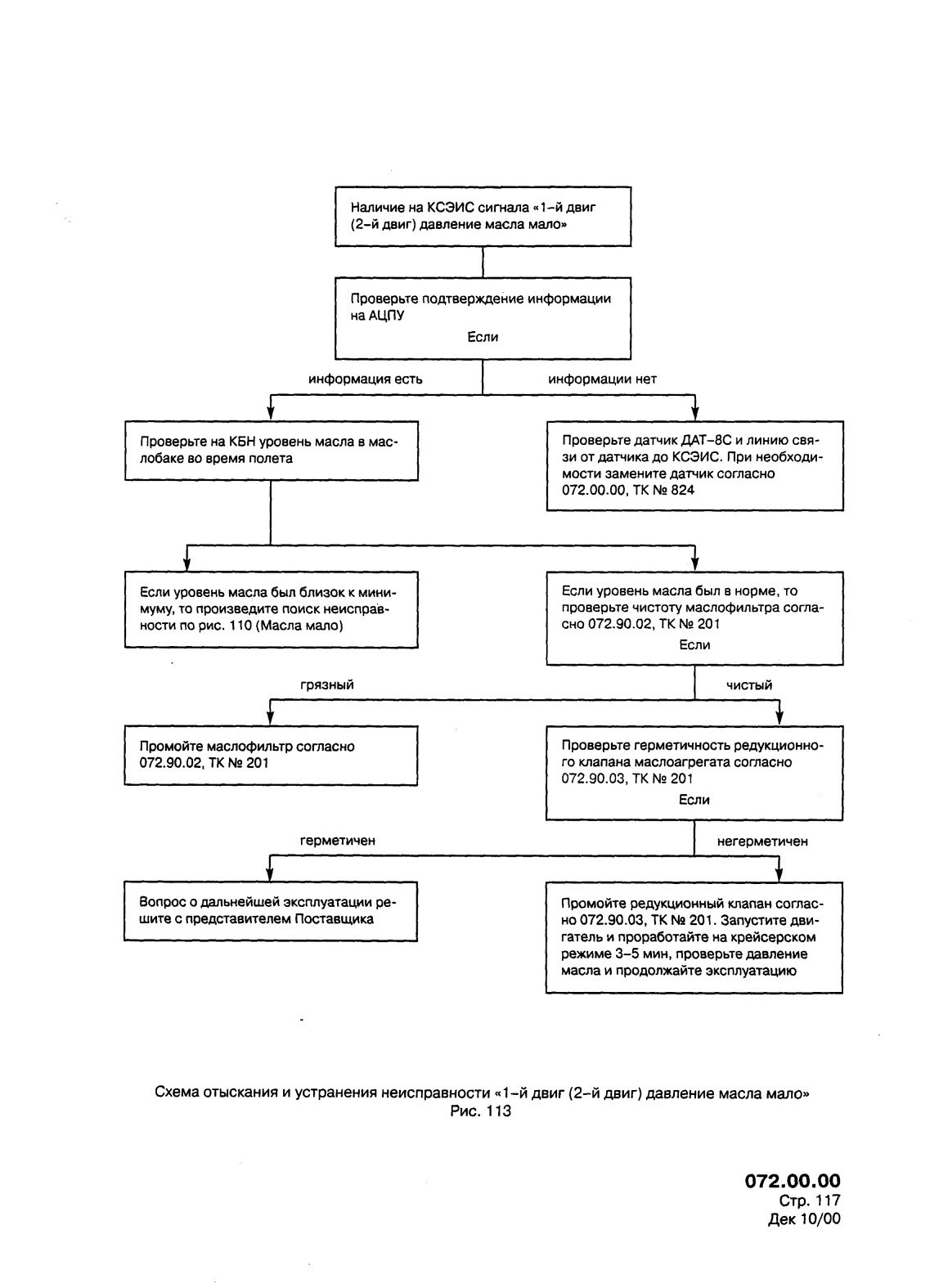

Схема отыскания и устранения неисправности «1-й двиг (2-й двиг) давление масла мало» Рис. 113
