Турбовинтовой двигатель ТВ7-117С. Руководство по технической эксплуатации (2001 год) - часть 6

Проверьте исправность электропроводки к электромагниту стоп-крана и электропроводки от кнопки «ФЛЮГИРОВАНИЕ»

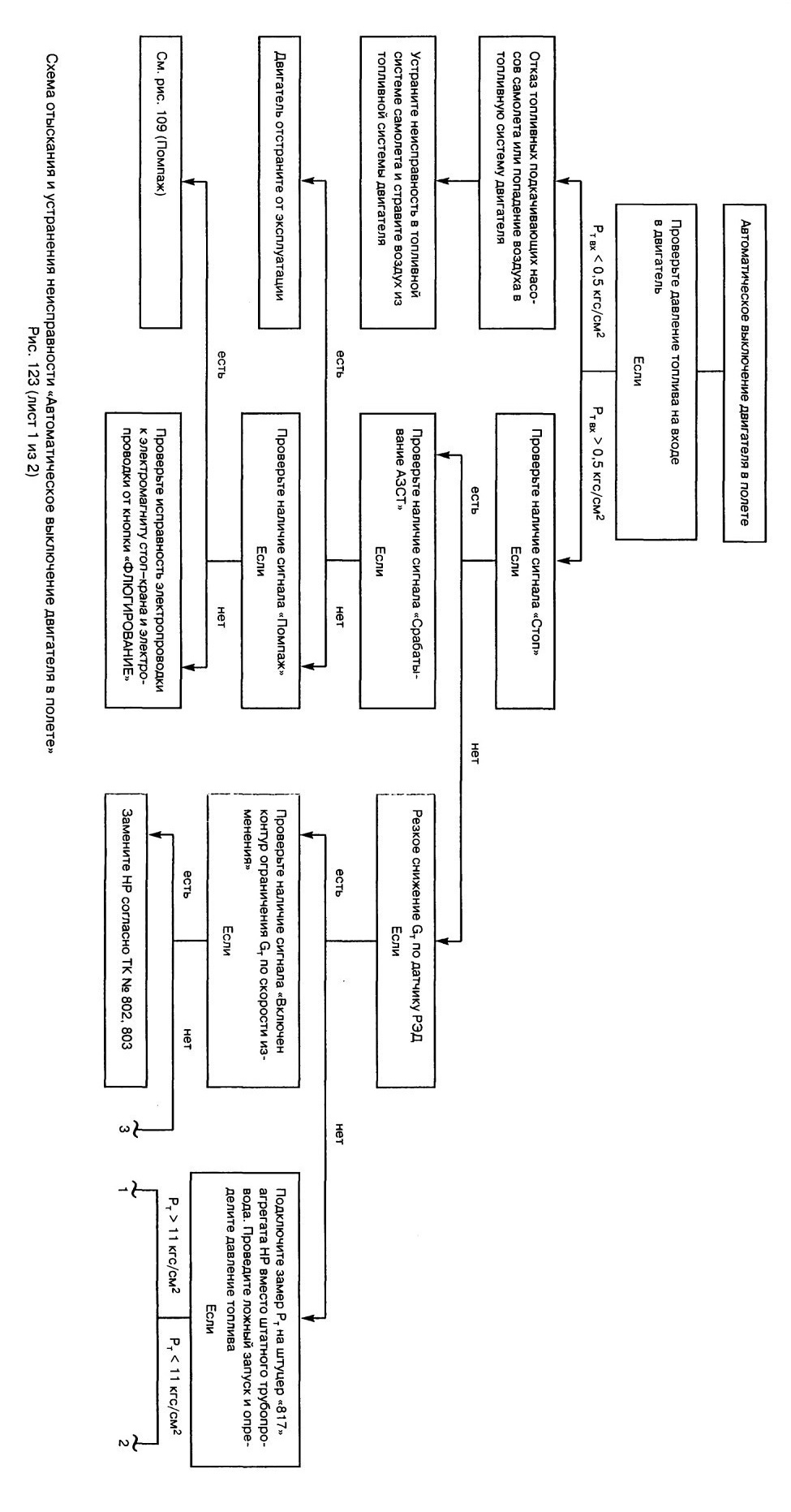

Схема отыскания и устранения неисправности «Автоматическое выключение двигателя в полете»
Рис. 123 (лист 1 из 2)

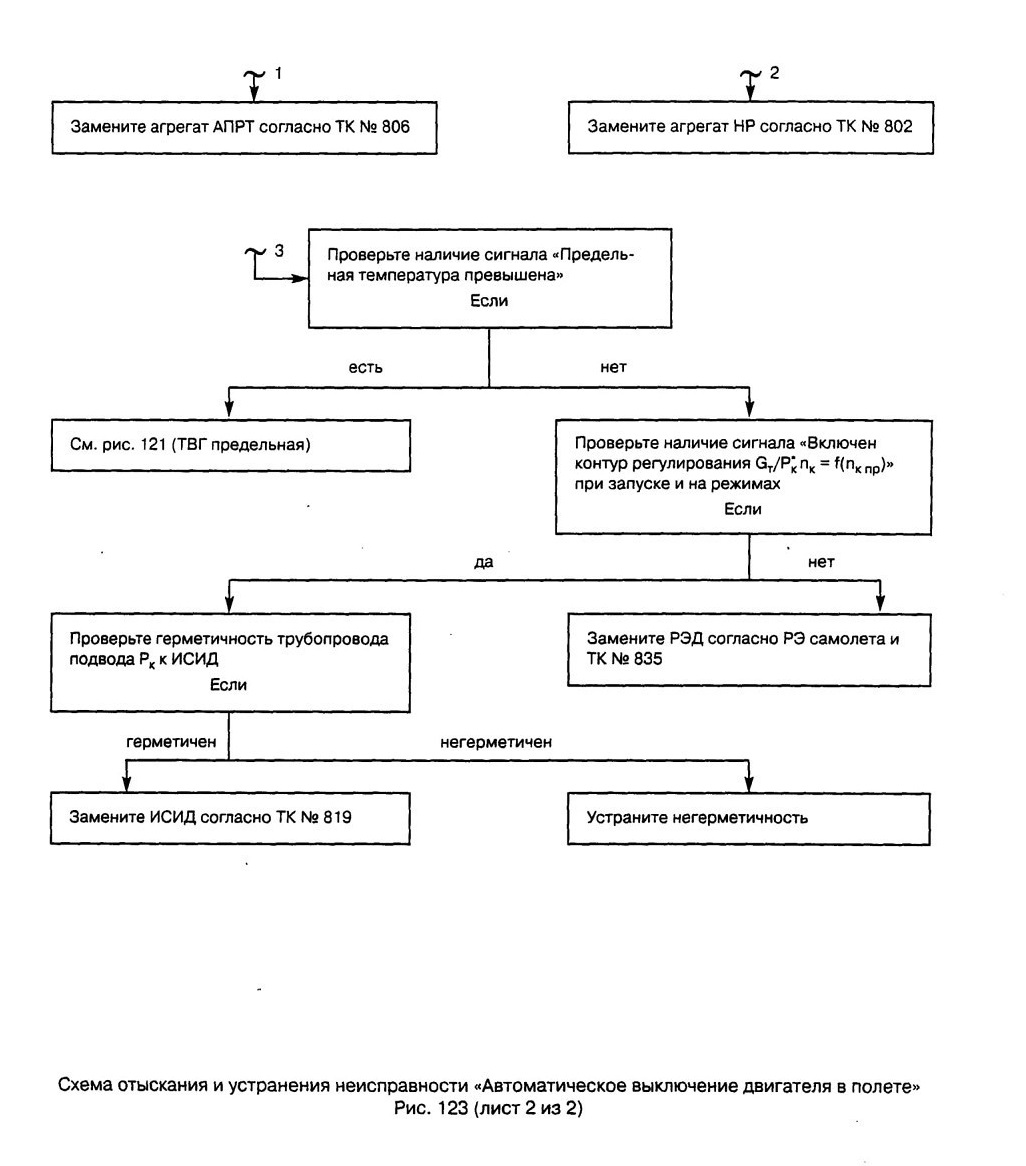

Схема отыскания и устранения неисправности «Автоматическое выключение двигателя в полете»
Рис. 123 (лист 2 из 2)

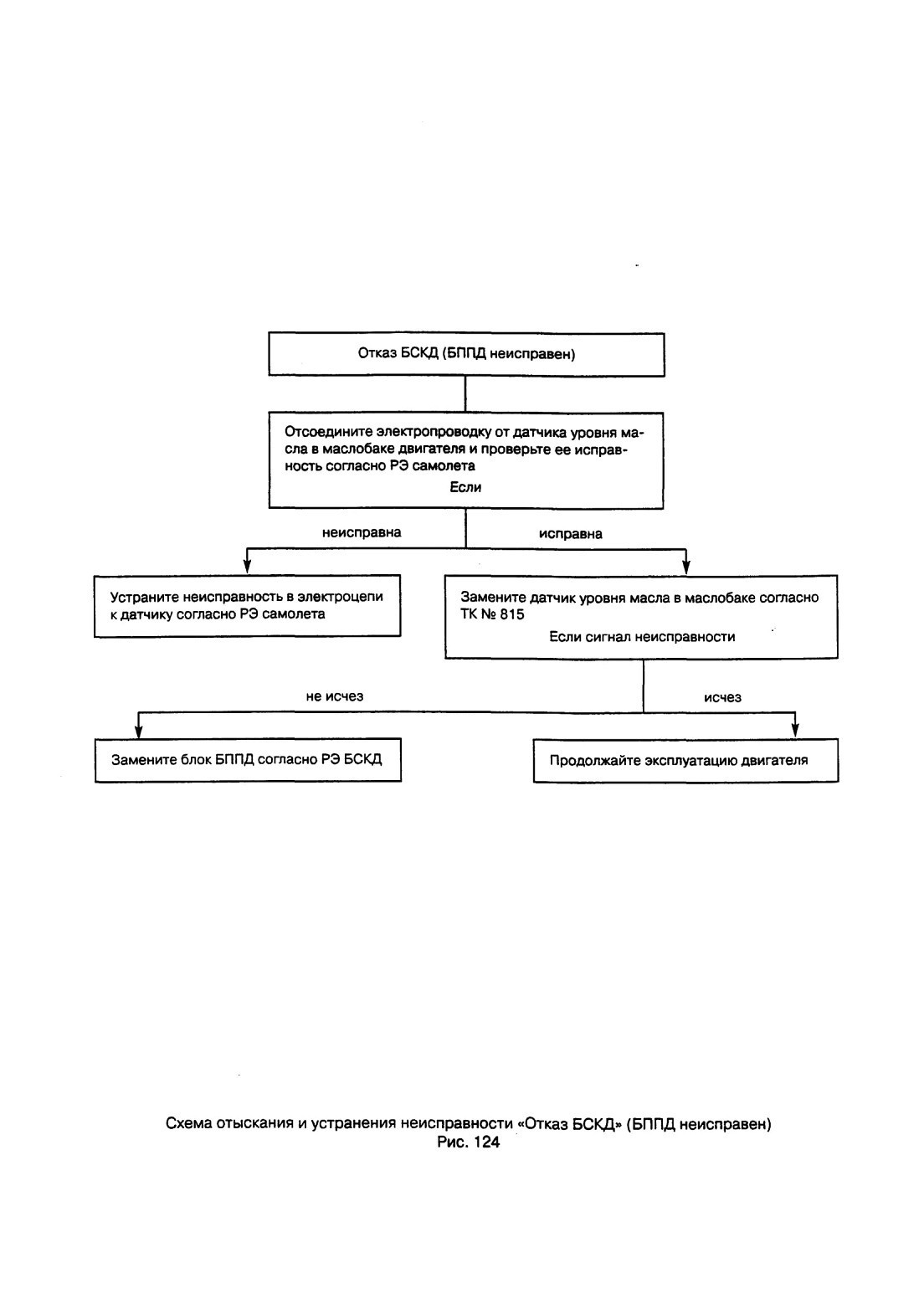

Схема отыскания и устранения неисправности «Отказ БСКД» (БППД неисправен) Рис. 124

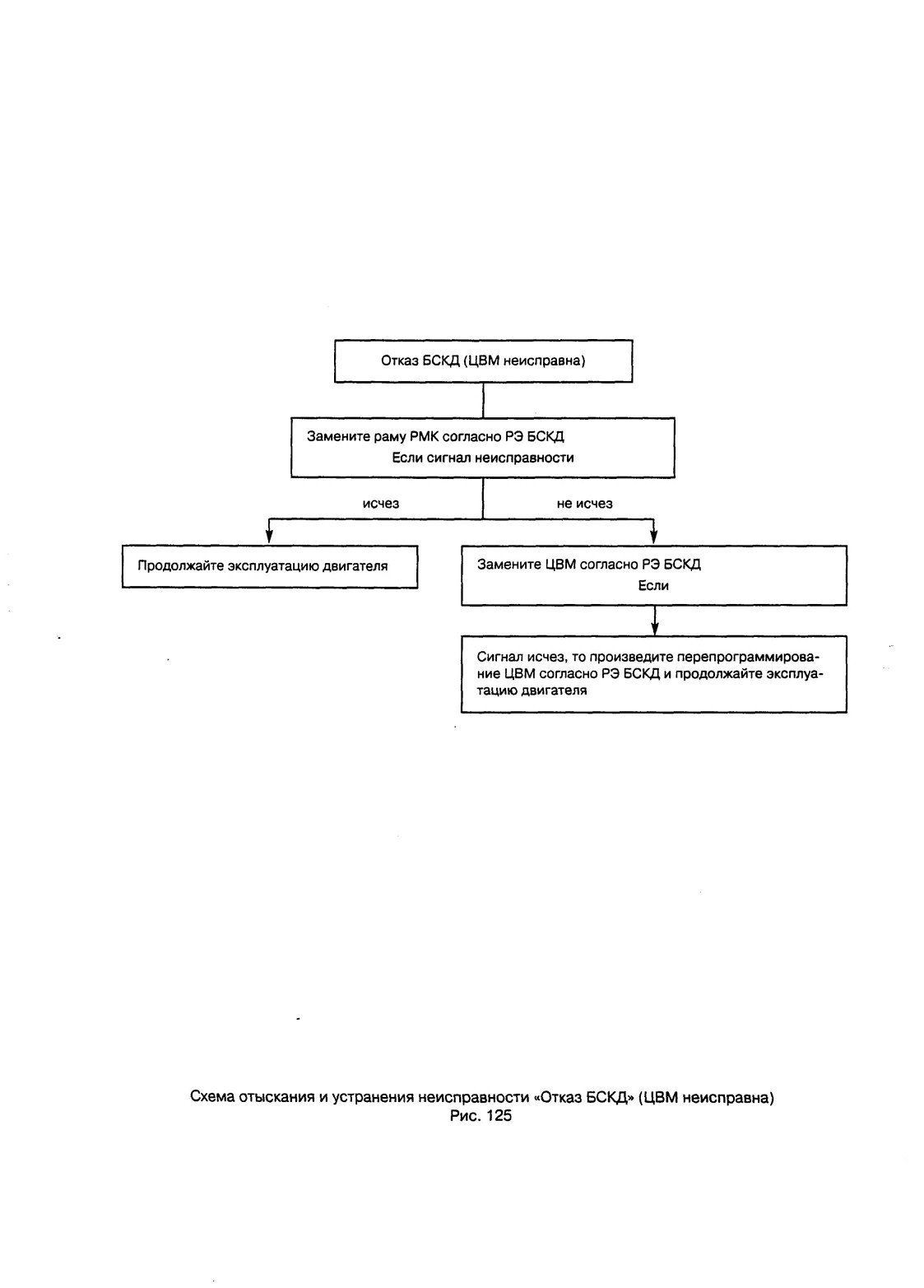

Схема отыскания и устранения неисправности «Отказ БСКД» (ЦВМ неисправна) Рис. 125

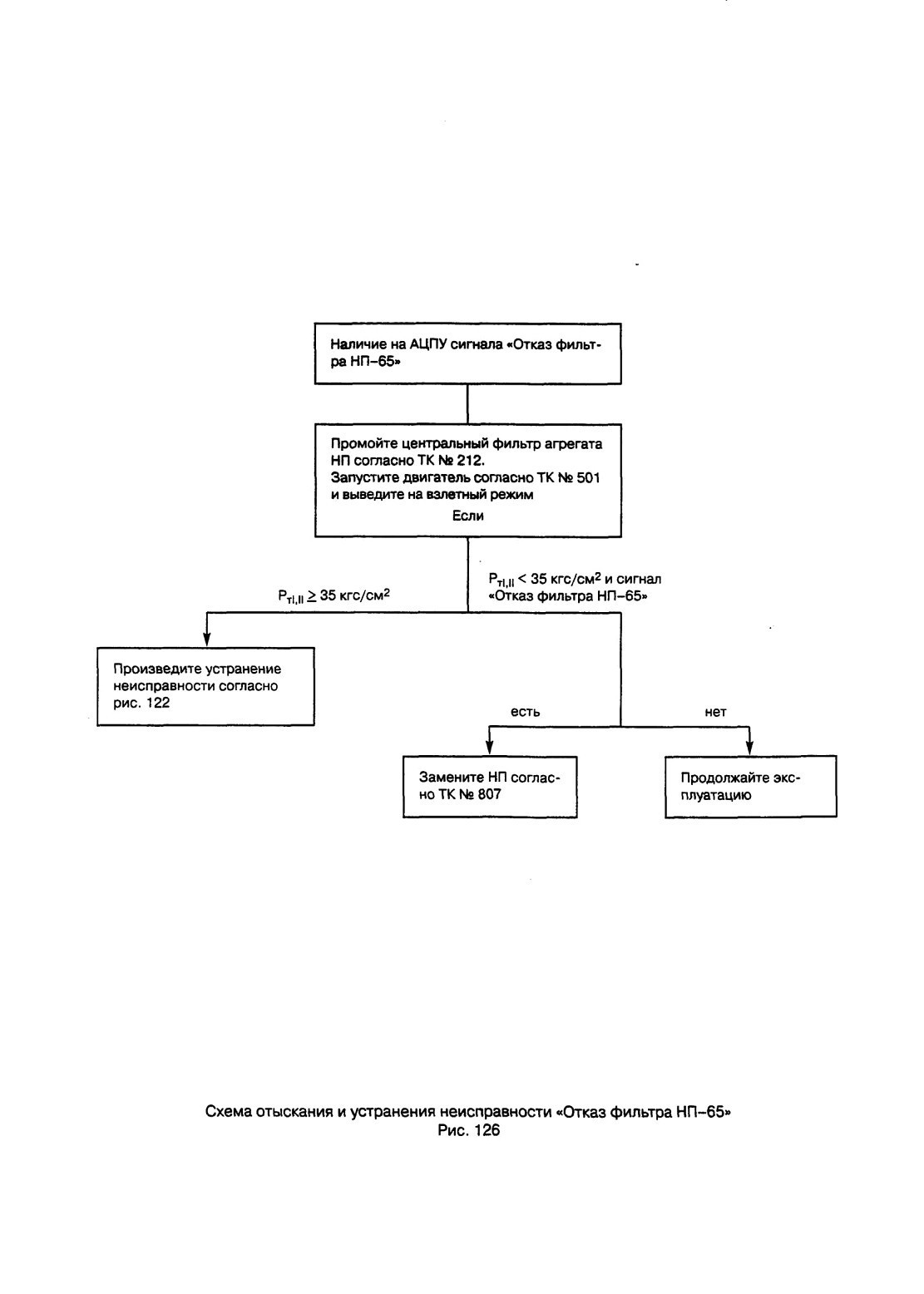

Схема отыскания и устранения неисправности «Отказ фильтра НП-65» Рис. 126
