Трассировка контактной сети трамваев и
троллейбусов - часть 1
На строительство новых контактных сетей и реконструкцию существующих
линий разрабатываются проекты.
Главнейшими частями проекта, выдаваемыми на производство работ, являются
план контактной сети., пояснительная записка, смета и спецификация
потребных материалов и оборудования.
План контактной сети представляет собой чертеж улицы или площади,
выполненный в масштабе 1:500, с нанесением на них в условных
обозначениях линий контактной сети и ее обустройств. Для детализации
особо сложных мест устройства сети в отдельных (довольно редких) случаях
применяется масштаб 1:200, а для обзорного общего представления всего
проектируемого участка составляется схема в масштабе 1:1000 или без
масштаба. На плане улицы (площади) должны быть указаны границы проезжей
части и тротуаров; здания с краткой характеристикой, позволяющей
определить пригодность их для закрепления стенных крюков; границы
зеленых насаждений и характер их; подземные сооружения в зоне установки
опор.
План улицы должен иметь привязку к геодезическим
(триангуляционным) знакам планировки города. В характеристиках зданий
кратко указываются материал стен, этажность и назначения в двух
определениях — жилое или нежилое здание любого назначения. Для примера
приведем обозначения деревянного одноэтажного жилого здания Д*1/ж5
здание кирпичной (каменной) кладки
пятиэтажное нежилое К5/н; жилое здание с кирпичными стенами
первого этажа и деревянными стенами второго См 2/ж. Особо указываются
здания из железобетонных панелей, поскольку к ним нельзя закреплять
поддерживающие устройства и анкерные ветви.
На чертеже плана показано положение контактных проводов, проводов
питающих и усиливающих линий, места вывода кабелей и устройство питающих
пунктов, указаны длины и марки проводов, определены места установки опор
и указаны их типы, указаны типы устанавливаемых кронштейнов и
фиксаторов, показаны места крепления поперечин и высота установки
стенных крюков и хомутов на опорах. На планах показаны места, установки
спец-частей, их марка и углы встречи проводов на пересечениях. Для
примера на рис. 48 показан план узла контактной сети трамвая и
троллейбуса.

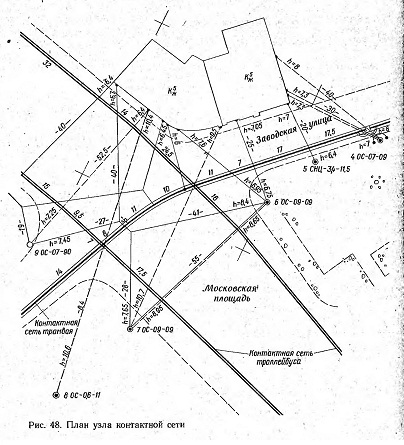

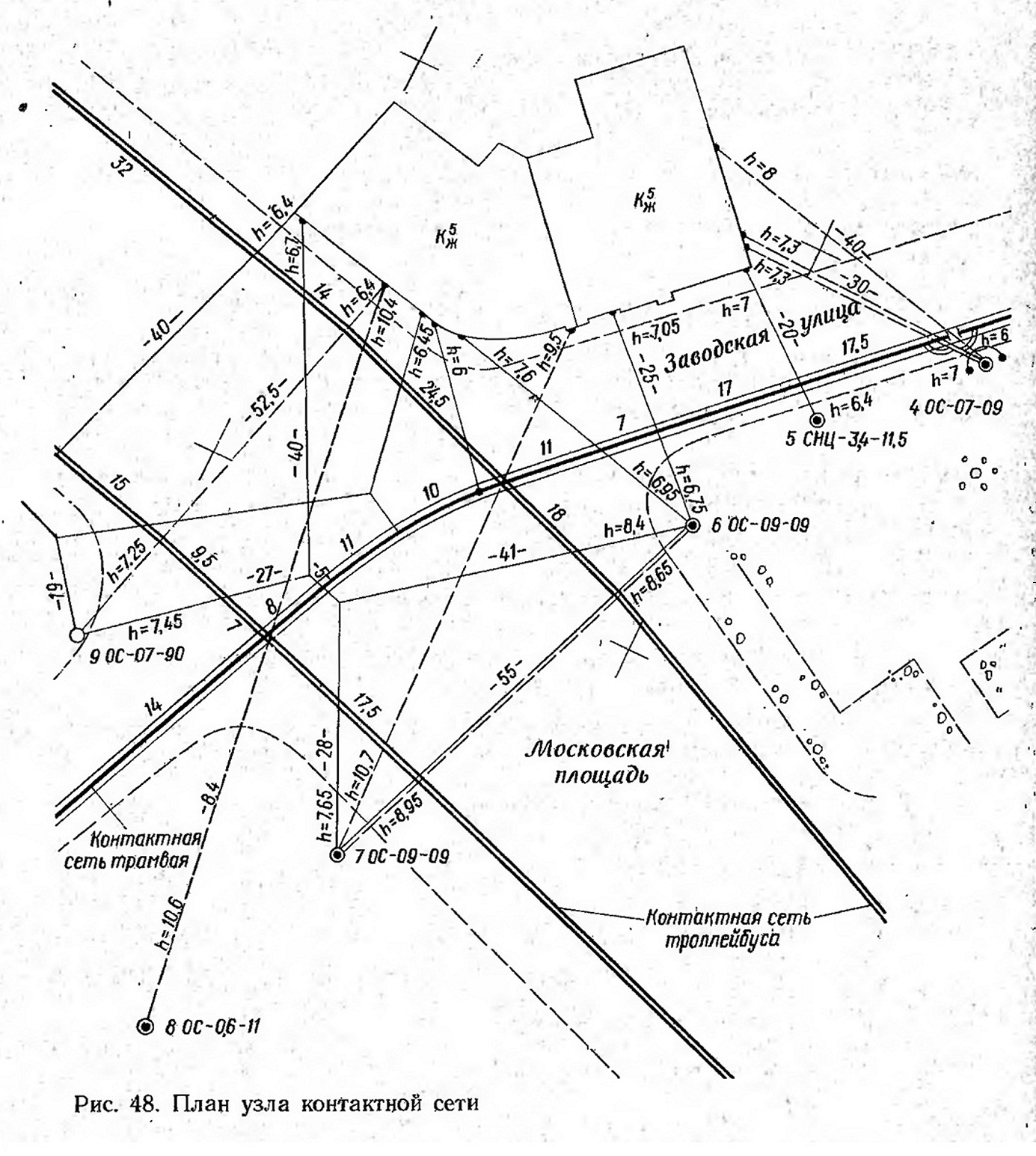

Рис. 48. План узла контактной сети
Планы дополняются чертежами конструкций для
прокладки линий в искусственных сооружениях и чертежами конструкций
нетиповых решений устройства сети, например чертежами конструкций
выносных фундаментов для опор и др.

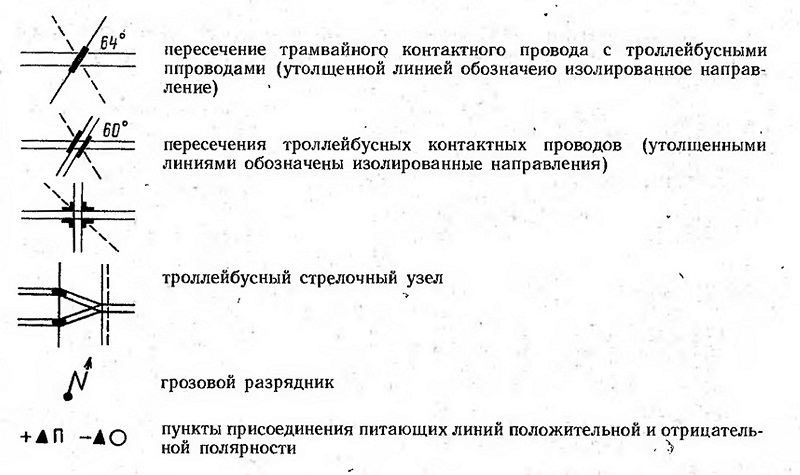

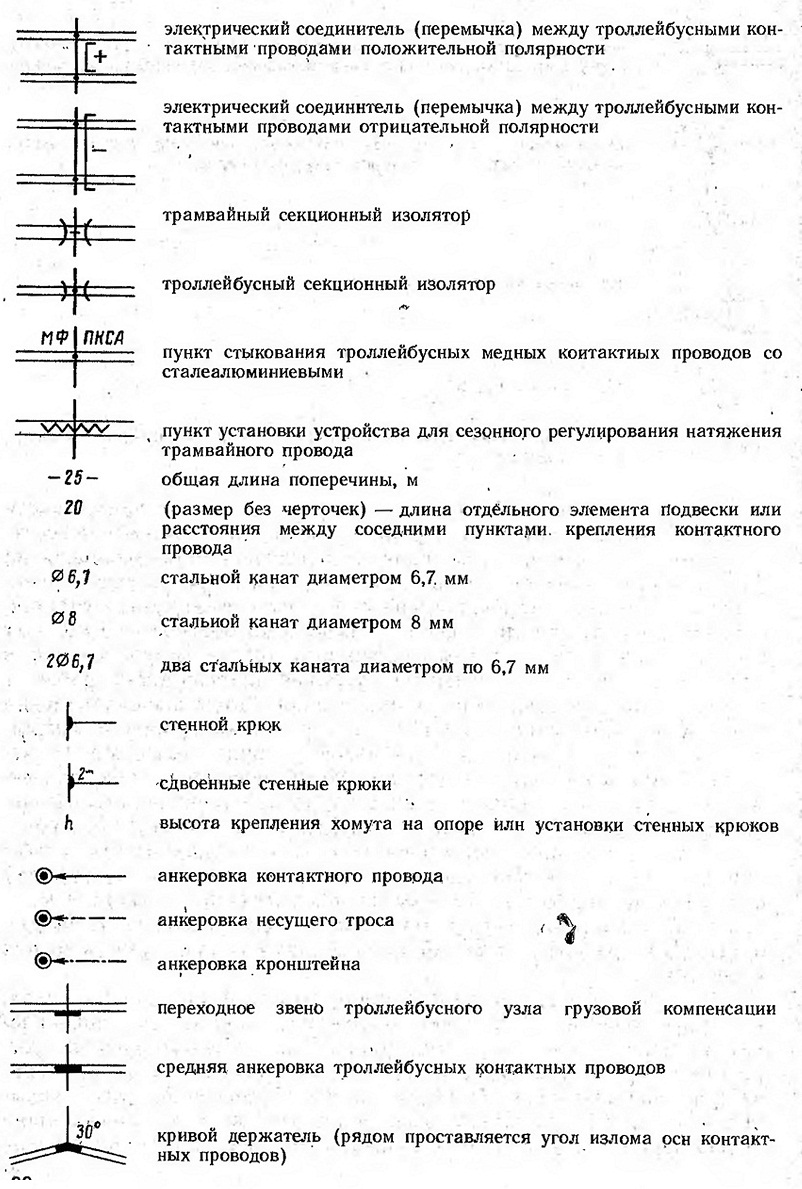

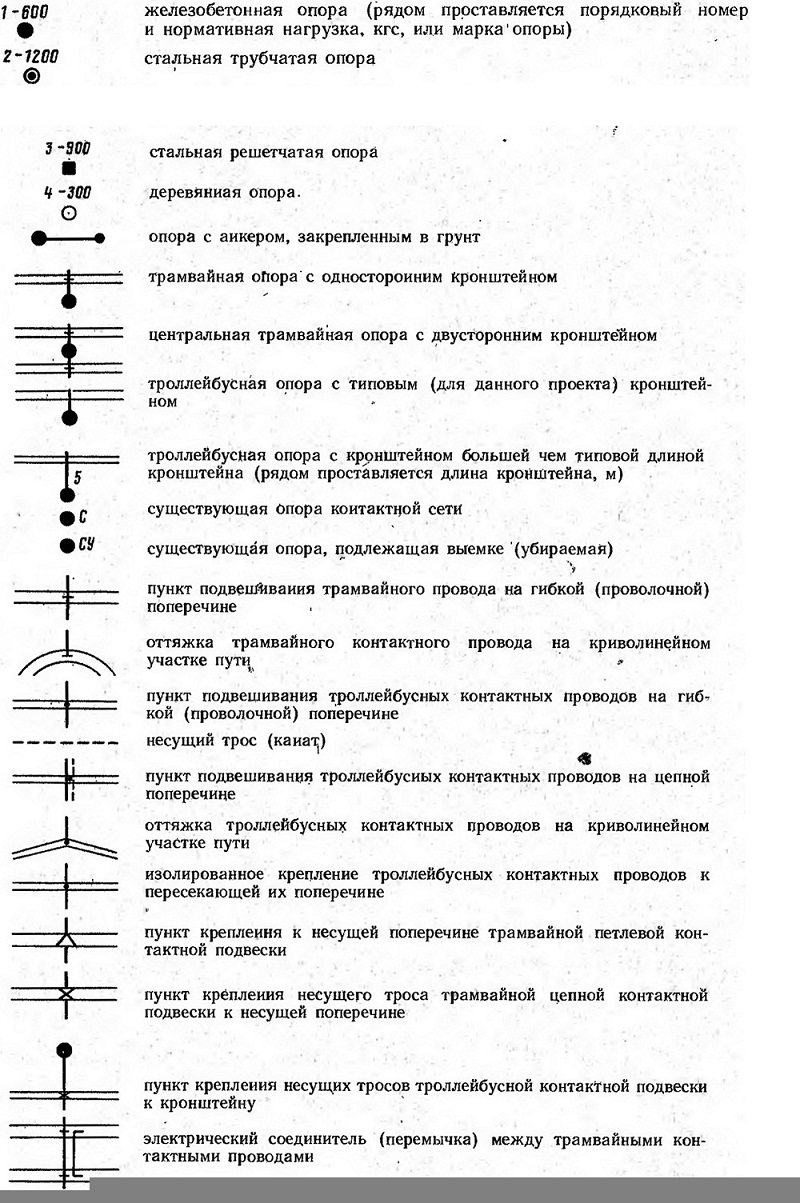

Условные обозначения, рекомендуемые [8] для применения на планах
контактных, сетей трамвая и троллейбуса:
