Глава 1
ЭЛЕКТРОСНАБЖЕНИЕ ГОРОДСКОГО ЭЛЕКТРИЧЕСКОГО ТРАНСПОРТА

1.

Общие сведения об электроснабжении городского электротранспорта



Электрическая энергия для всех потребителей (промышленности, населения города, трамвая, троллейбуса и др.) вырабатывается на электрической станции 1 (рис. 1) в виде переменного трехфазного тока с частотой 50 Гц.

Выработанная энергия передается чаще всего на значительное расстояние от электростанции к потребителям по линии электропередачи 3 (ЛЭП). Для уменьшения потерь энергии в ЛЭП напряжение повышается на трансформаторной подстанции 2 до уровня 35; 110; 220 кВ и более в зависимости от удаленности потребителей. Вблизи от места потребления на понижающей подстанции 4 уровень напряжения снижается до 6 и 10 кВ. Отсюда электроэнергия направляется потребителям. Питание тяговых подстанций 6 городского электротранспорта осуществляется по кабельным (в редких случаях воздушным) трехфазным линиям 5.

На тяговой подстанции напряжение понижается до 600 В и переменный ток преобразуется, выпрямителями в постоянный. По питающим линиям положительной и отрицательной полярности 7 электроэнергия подается в контактные провода 8 трамвая 9 или контактные провода троллейбуса 10. Подвижной состав трамваев и троллейбусов получает электроэнергию через контакт токоприемников с контактным проводом, в трамвае второй контакт осуществляется через колесные пары и рельсы.

Контактной сетью называется совокупность всех устройств, включающая в себя контактную подвеску, поддерживающие ее опоры и конструкции, усиливающие провода, тросовую систему, арматуру и спецчасти, служащие для подведения электрической энергии к подвижному составу через непосредственный контакт с его токоприемником.

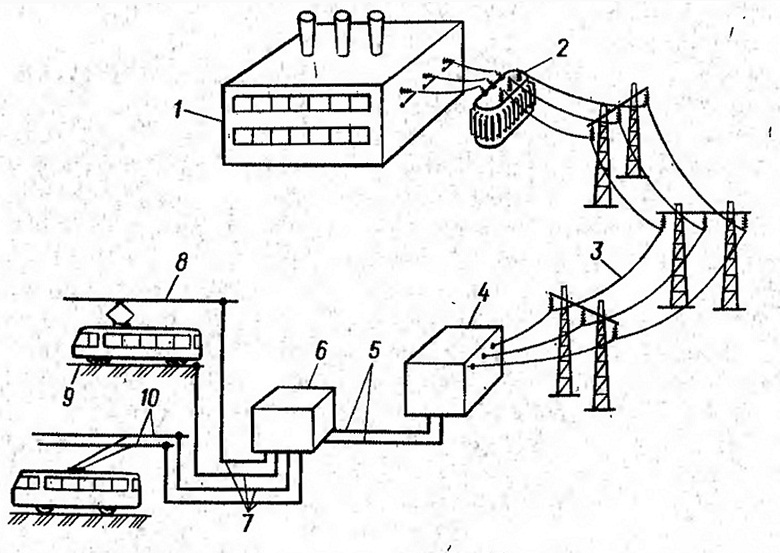

Рис. 1. Схема электроснабжения трамвая и троллейбуса:
1— электрическая станция; 2— понижающая трансформаторная подстанция; 3— линия электропередачи; 4— понижающая подстанция;. 5— кабельная линия 6 или 10 кВ; б—тяговая подстанция; 7— питающие кабельные линии; 8— контактный провод трамвая; 9— рельсы; 10— контактные провода троллейбуса
