Электропоезд Desiro RUS / Desiro RUS «Премиум». Руководство - часть 50

Тормозной резистор

6

Ступенька

2

Кондиционер пассажирского салона

7

Контейнер с тормозным оборудованием

3

Система охлаждения тягового
преобразователя

8

Контейнер 380 В

4

Кондиционер кабины машиниста

9

Контейнер тяговых преобразователей

5

Моторная тележка

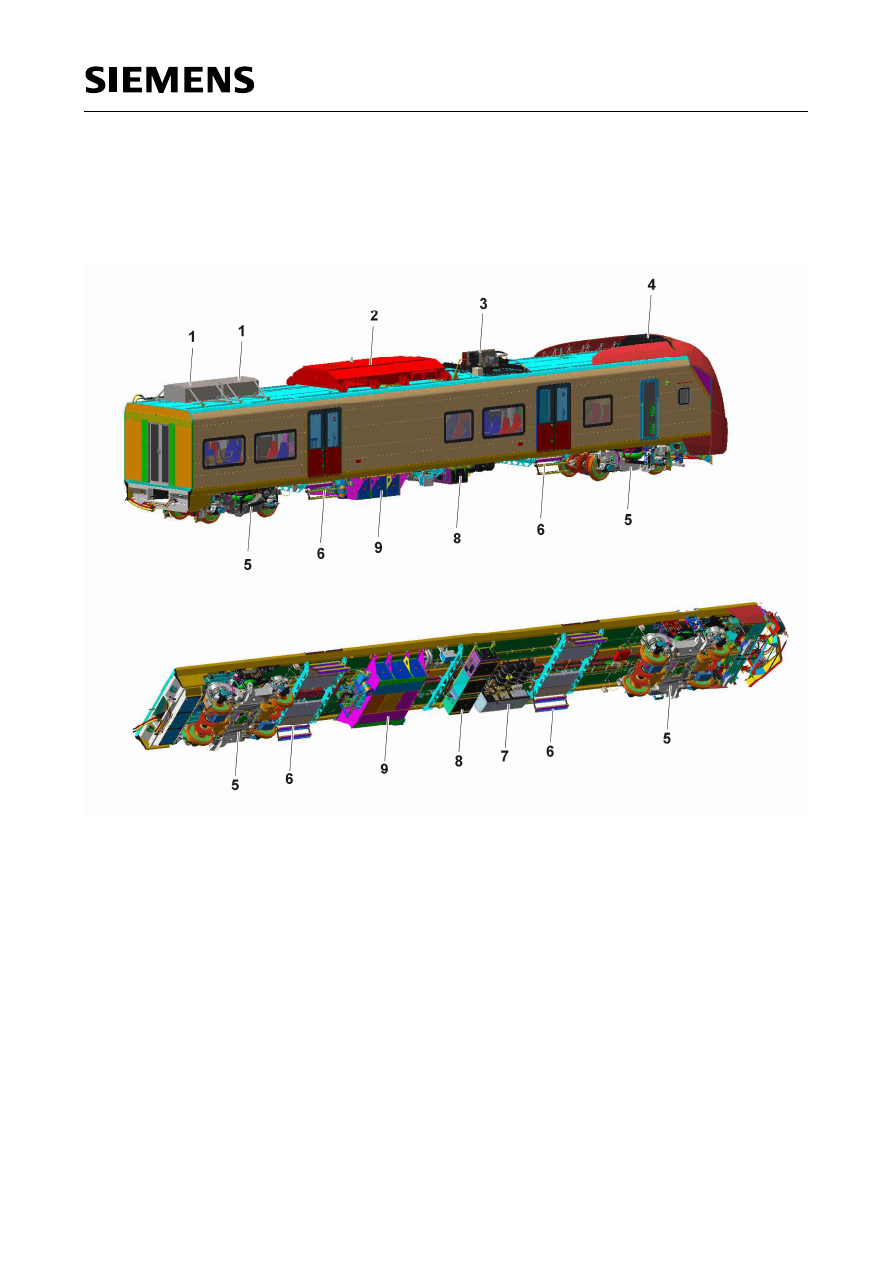

Рис. 7.3.1-1: Общий вид и вид снизу моторного вагона A

Шкаф электрооборудования +114

2

Подставка для лыж

11

кабина машиниста,

3

Наружная дверь

12

Место установки тележек для перевозки
продуктов

4

Откидные сиденья

13

Зона 1-го класса

5

Места для инвалидных колясок

14

Внутренняя дверь в зону 1-го класса

6

Огнетушитель

15

Багажная полка

7

Аппаратный шкаф

16

Кабина туалета с подставкой под баки
(свежая и сточная вода)

8

Дверь в служебный тамбур

17

Пандус для людей с ограниченными
физическими возможностями

9

Входная дверь служебного тамбура

18

Дверь межвагонного перехода

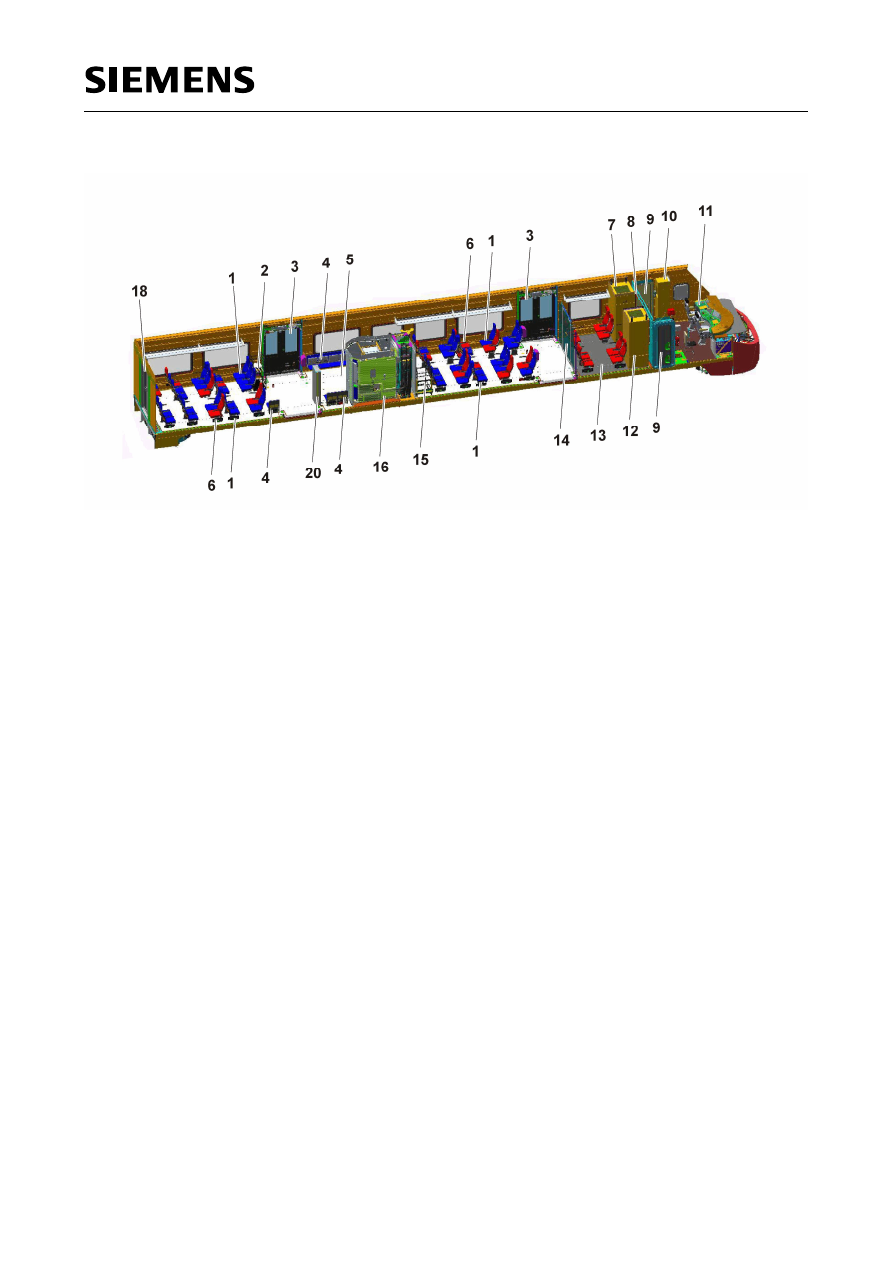

Рис. 7.3.1-2: Внутренний вид моторного вагона A

8

Контейнер с тормозным оборудованием

2

Боковой указатель станции назначения

9

Контейнер 380 В

3

Кондиционер пассажирского салона

10

Контейнер для преобразователя
собственных нужд и зарядного
устройства аккумуляторных батарей

4

Контейнер главных выключателей (ГВ / пост.
ток)

11

Питание от внешнего источника
переменного тока 380 В

5

Токоприёмник

12

Тяговый преобразователь

6

Немоторная тележка

13

Аккумуляторная батарея

7

Ступенька

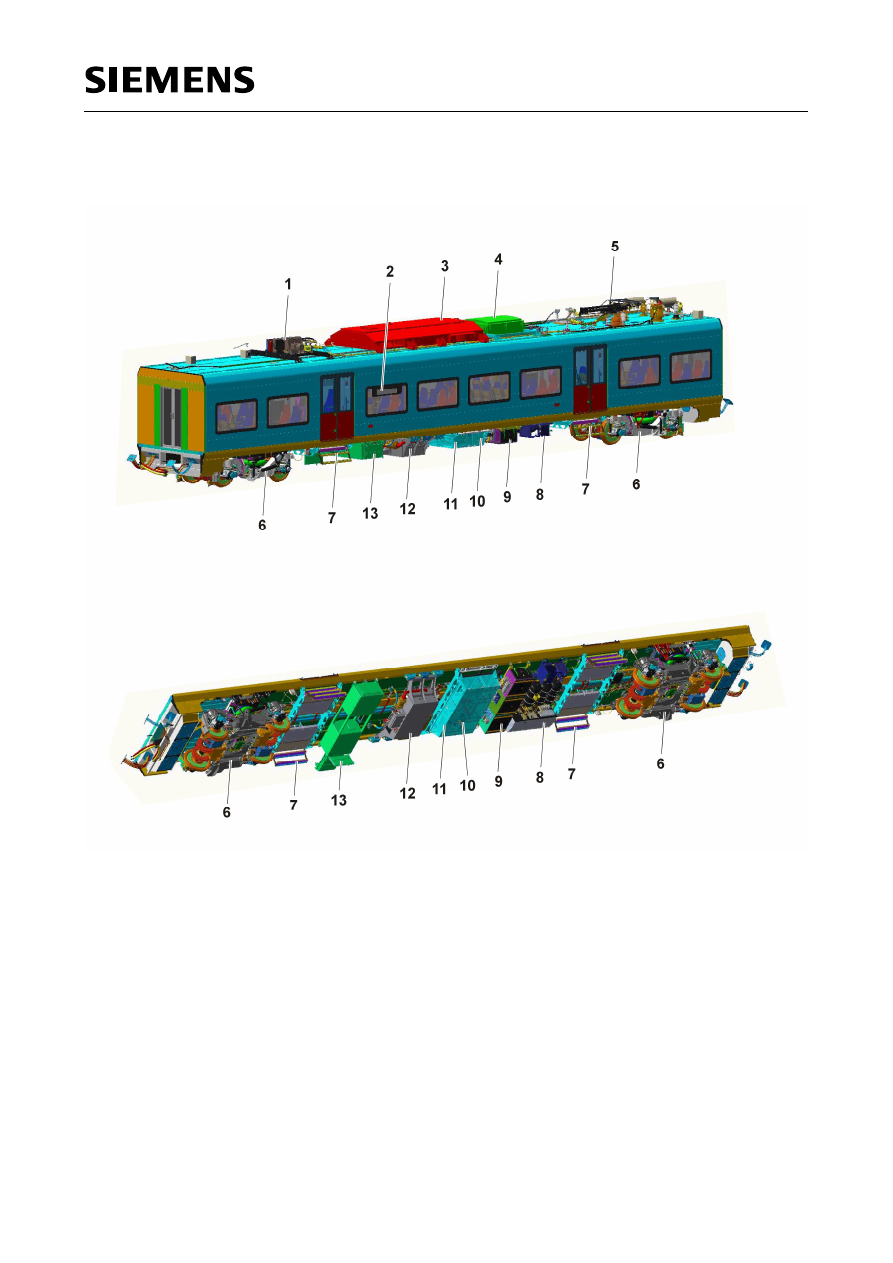

Рис. 7.3.2-1: Общий вид и вид снизу немоторного вагона C

Наружная дверь

2

Аварийная лестница

5

Багажная полка

3

Откидное сиденье

6

Огнетушитель

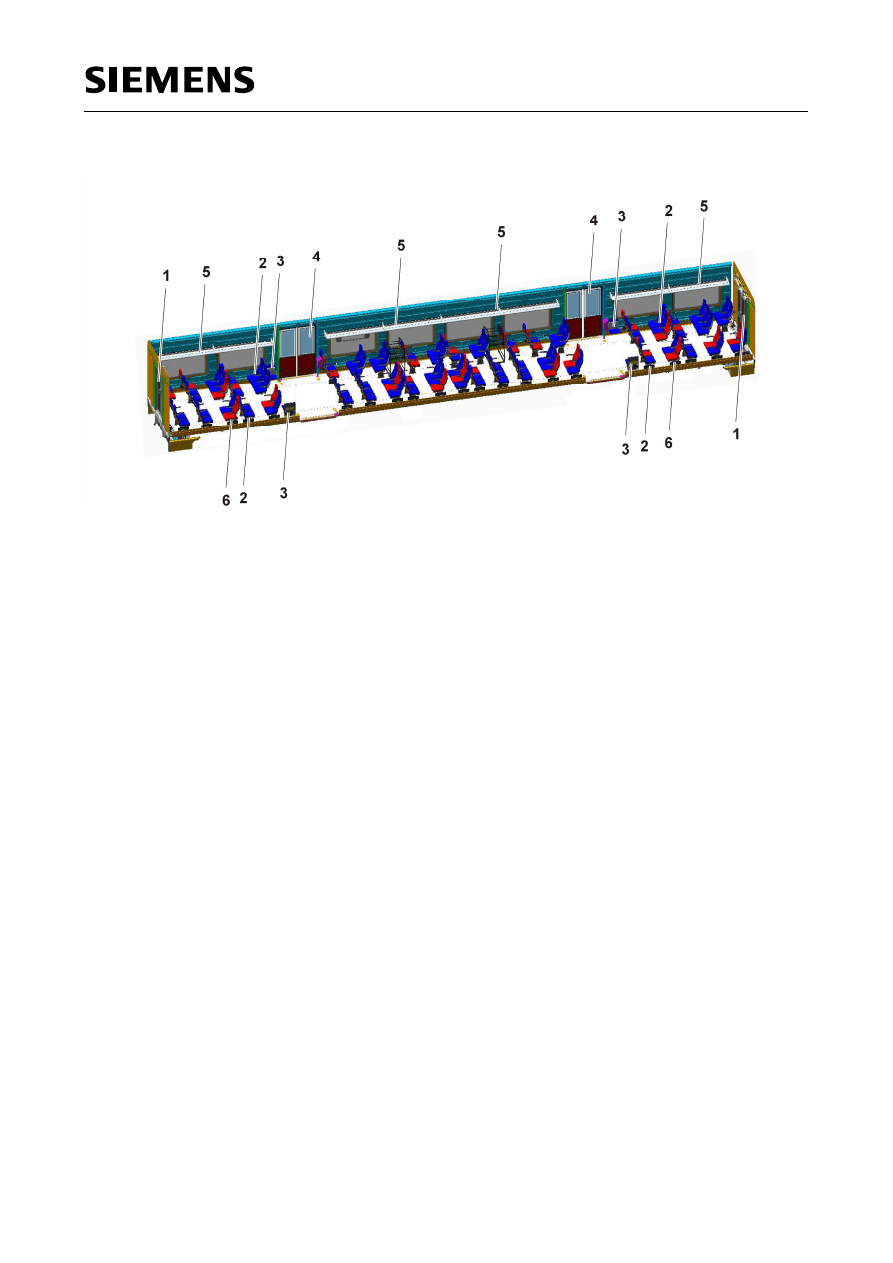

Рис. 7.3.2-2: Внутренний вид немоторного вагона C

5

Контейнер 380 В

2

Немоторная тележка

6

Питание сжатым воздухом от внешнего
источника

3

Ступенька

7

Установка подачи воздуха с 2-
мя компрессорными агрегатами

4

Контейнер с тормозным оборудованием  8

Контейнер с адаптером аварийной сцепки

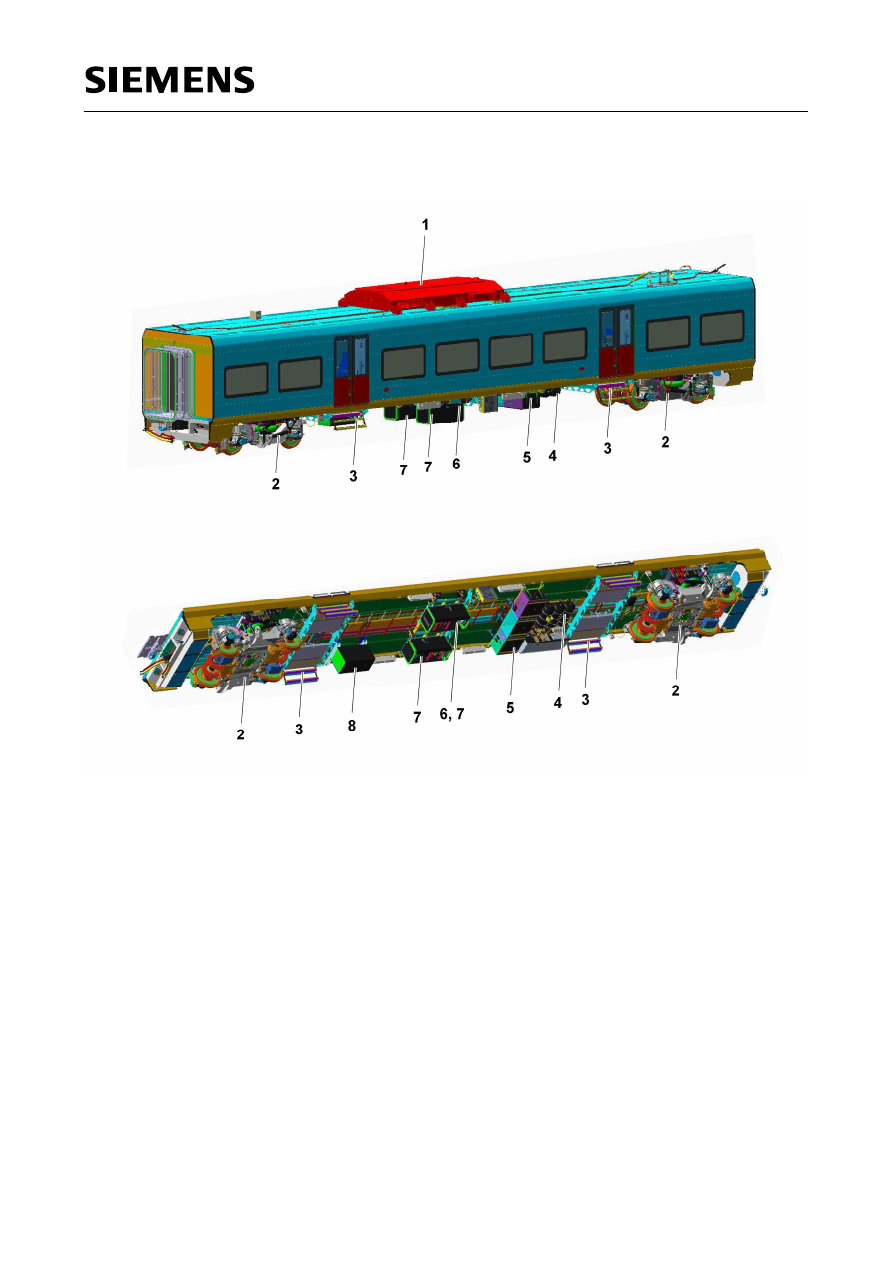

Рис. 7.3.3-1: Общий вид и вид снизу немоторного вагона D

Наружная дверь

2

Аварийная лестница

5

Багажная полка

3

Откидное сиденье

6

Огнетушитель

Рис. 7.3.3-2: Внутренний вид немоторного вагона D
