2  Подушка сиденья

4  Дугообразная опора

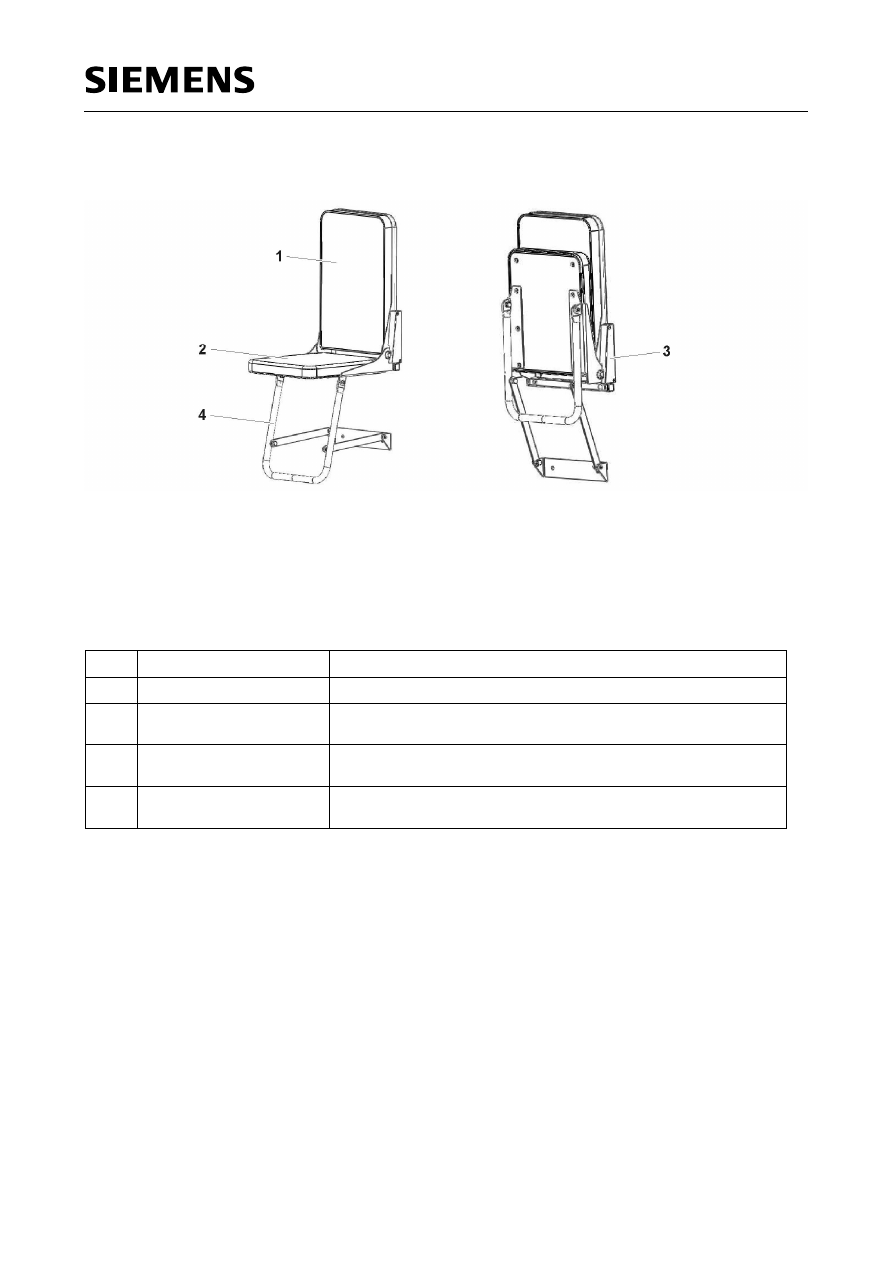

Рис. 2.2.8.6-3: Сиденье инструктора

Таблица 2.2.8.6-2: Элементы управления сиденья инструктора

Поз.

Описание

Применение

1

Спинка сиденья

2

Подушка сиденья

Подушка сиденья (2) вручную опускается вниз для пользования
сиденьем.

3

Упругий элемент

Упругий элемент (3) вновь автоматически откидывает сиденье назад
после его оставления инструктором.

4

Дугообразная опора

Дугообразная опора (4) откидывается вниз одновременно с
подушкой сиденья (2).

GSM/
WLAN

Антенна

ELA

Электроакустическая
система

IA

Внутренний индикатор

FA

Передний индикатор

Intercom  Речевое соединение

FGS

Переговорное устройство
для пассажиров

LSI

Внутренний
громкоговоритель

FIS
Master

СИП ведущий

MFI-F

Многофункциональный
интерфейс
машиниста
электропоезда

FIS
Slave

СИП ведомый

SA

Боковой индикатор

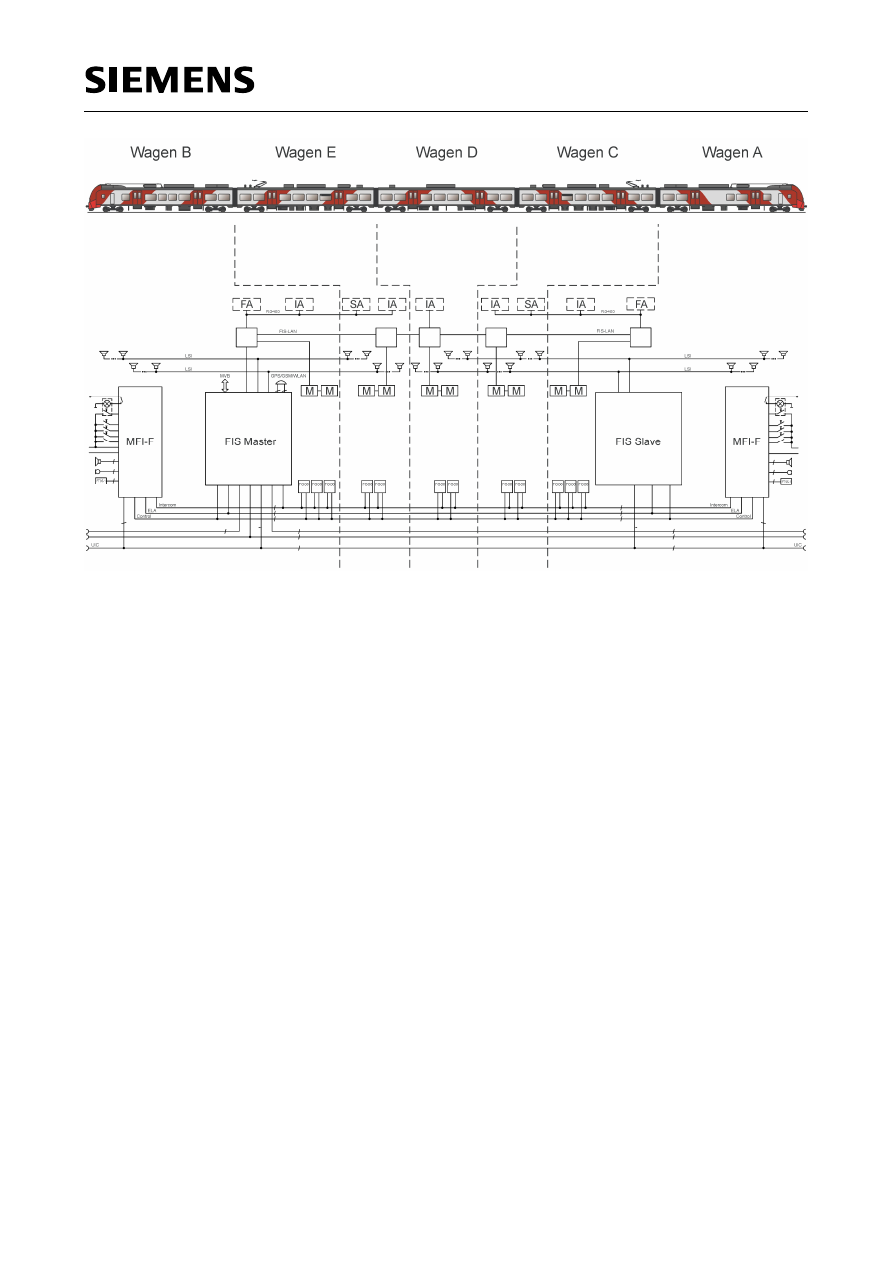

Рис. 2.2.9.1-1: Основные компоненты СИП

Электроакустическая
система

Intercom  Речевое соединение

FA

Передний индикатор

LSI

Внутренний
громкоговоритель

FGS

Переговорное устройство
для пассажиров

MFI-F

Многофункциональный
интерфейс
машиниста
электропоезда

GPS/
GSM/
WLAN

Антенна

SA

Боковой индикатор

M

Монитор

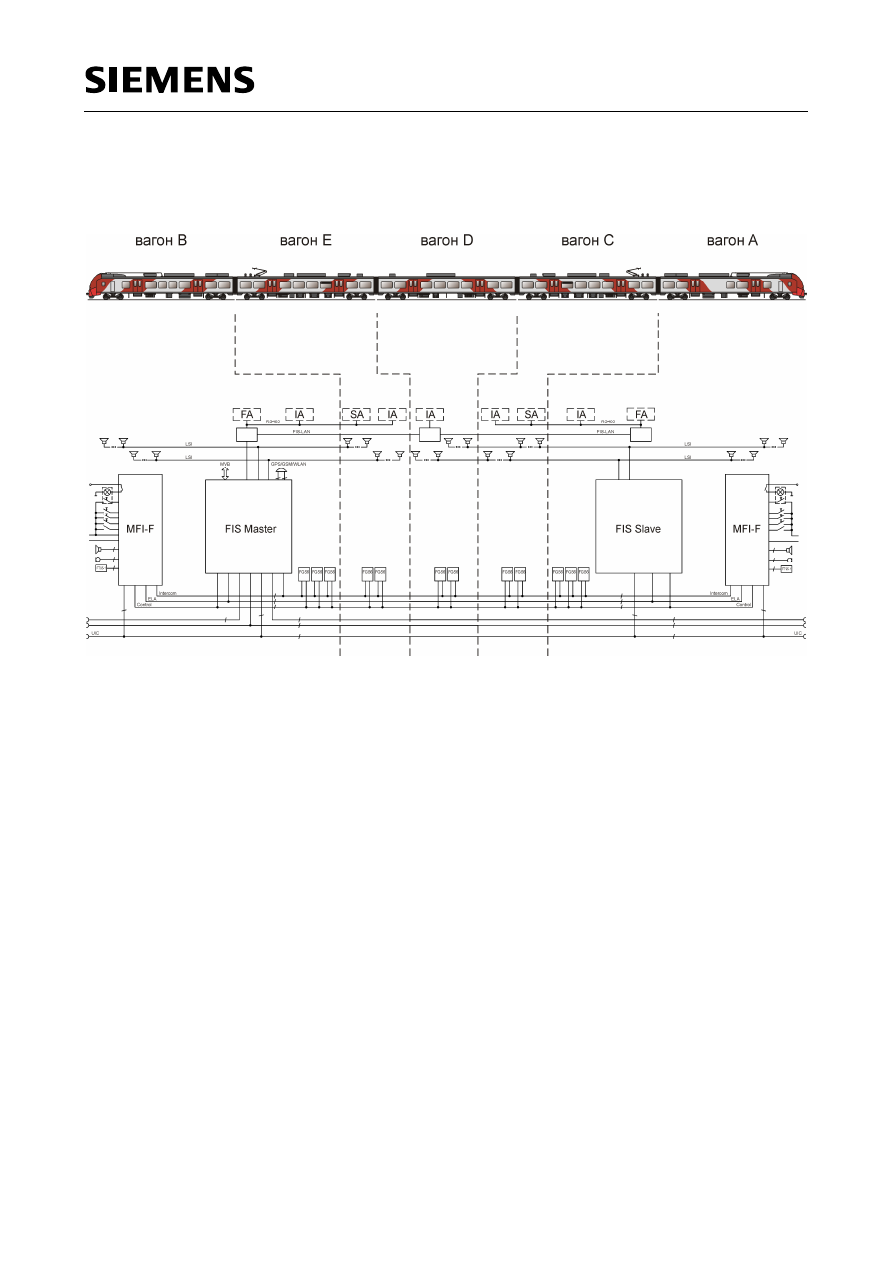

Рис. 2.2.9.1-2: Основные компоненты СИП (Desiro RUS «Премиум»)

Система  информирования  пассажиров (СИП) в  электропоезде Desiro RUS служит  для
информирования  и  организации  досуга  пассажиров  и  обеспечивает  связь  с  поездной  бригадой, а
также передачу сообщений для пассажиров.

СИП состоит в основном из следующих подсистем:

·

визуальное информирование пассажиров, см. раздел 2.2.9.2,

·

внутрипоездная связь и акустическая информация для пассажиров, см. раздел 2.2.9.3.

Система информирования пассажиров обслуживается через блок управления СИП.

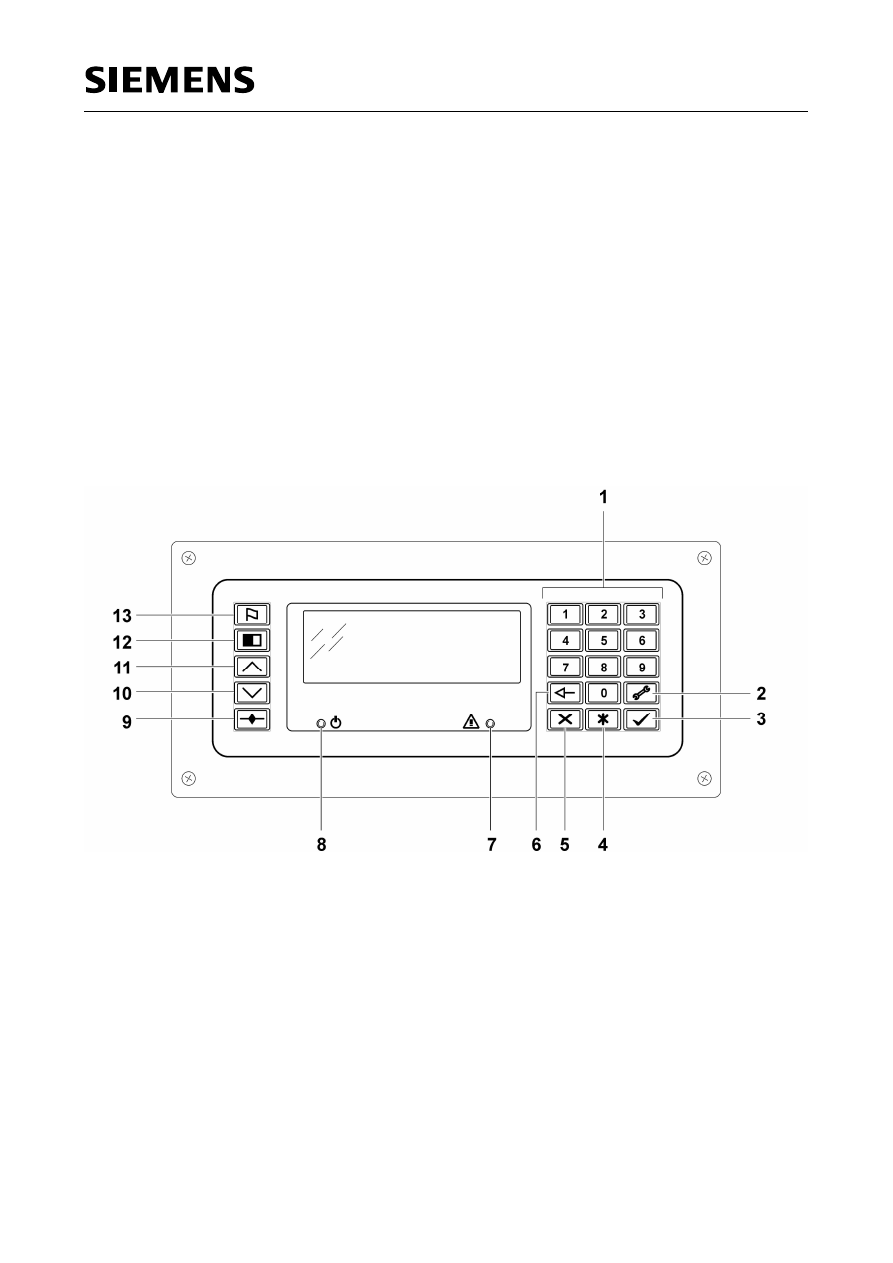

Рис. 2.2.9.1-3: Блок управления СИП

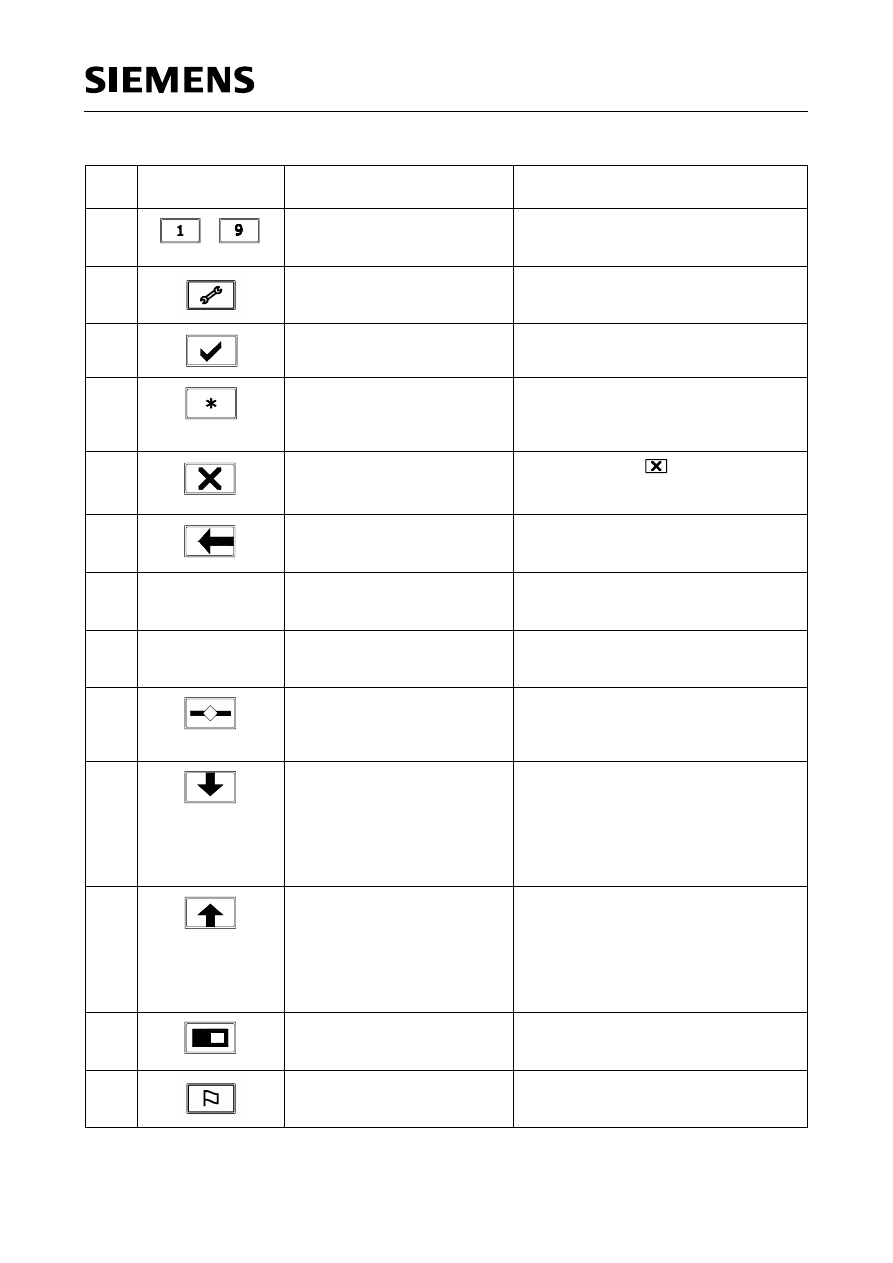

управления

Описание

Применение

1

 -

Кнопки с номерами

Цифровой блок для ввода номера поезда
(ID) или выбора цифр для управления с
помощью меню.

2

Сервисное меню

Кнопка для вызова сервисного меню.

3

OK

Кнопка для подтверждения ввода.

4

*

Кнопка для однократного вывода
автоматического оповещения при ручном
управлении маршрутом (имитация станции
остановки).

5

Сброс/ Возврат в предыдущее
меню

С помощью кнопки

 можно вернуться в

предыдущее меню (возможный ввод данных
не записывается).

6

Назад

С помощью этой кнопки происходит
переход из текущей выбранной функции
назад в основной экран.

7

(без рисунка)

Светодиод неисправности

Светодиод используется для индикации
того, что блок управления FT95 работает
некорректно.

8

(без рисунка)

Светодиод рабочего напряжения  Светодиод используется для индикации

того, что блок управления FT95 подключен
к источнику питания.

9

Остановка

Кнопка для последовательного включения
остановок с их автоматическим
объявлением при ручном управлении
маршрутом.

10

Навигация по списку вниз
(вперёд)

Кнопка для навигации по спискам. С
помощью этой кнопки осуществляется
переключение на следующую запись со
списком.
В основном экране помощью этой кнопки
осуществляется переключение на
следующую станцию.

11

Навигация по списку вверх
(назад)

Кнопка для навигации по спискам. С
помощью этой кнопки осуществляется
переключение на предыдущую запись со
списком.
В основном экране помощью этой кнопки
осуществляется переключение на
предыдущую станцию.

12

Переключение языков

Повторяющимся нажатием этой кнопки
можно выбрать желательный язык
индикации.

13

L/R (линия / маршрут)

Кнопка для изменения номера поезда (ID).

2.2.9.2.

Визуальное информирование пассажиров (система

индикации)

Система  индикации  обеспечивает  передачу  необходимой  для  пассажира  информации  о  маршруте
следования  поезда. Она  состоит  из  наружных  индикаторов (светодиодных, разм. 19x120 пикселей),
передних  индикаторов (светодиодных, разм. 18x120 пикселей) внутренних  индикаторов
(светодиодных, двусторонних, разм. 24x192 пикселей). Индикаторы  поддерживают  кириллицу  и
латинские  шрифты. Более  длинные  тексты  отображаются  бегущей  строкой. Во  внутренние
индикаторы встроены камеры видеонаблюдения - см. раздел 2.2.10.

Электропоезд Desiro RUS «Премиум» дополнительно  оснащет  мониторами (цветной  плоский
тонкопленочный дисплей с разрешением 1366x768 пикселей).

Система индикации информирует пассажира о следующем:

Таблица 2.2.9.2-1: Информация, содержащаяся на индикаторах СИП

Содержимое информации

Передний

индикатор

Боковой

индикатор

Внутренний

индикатор

Монитор (

Desiro

RUS

«Премиум»)

Важные промежуточные
станции

-

X

X

Конечная станция / станция
назначения

X

X

X

Следующая станция

-

-

X

Тип поезда

-

-

X

Номер поезда

X

X

X

Время и дата

-

-

X

Специальные тексты,
запускаемые вручную

-

-

X

Скорость движения в
настоящий момент

-

-

X

Температура за бортом [°C]

-

-

X

Информация о ходе
следования

X
