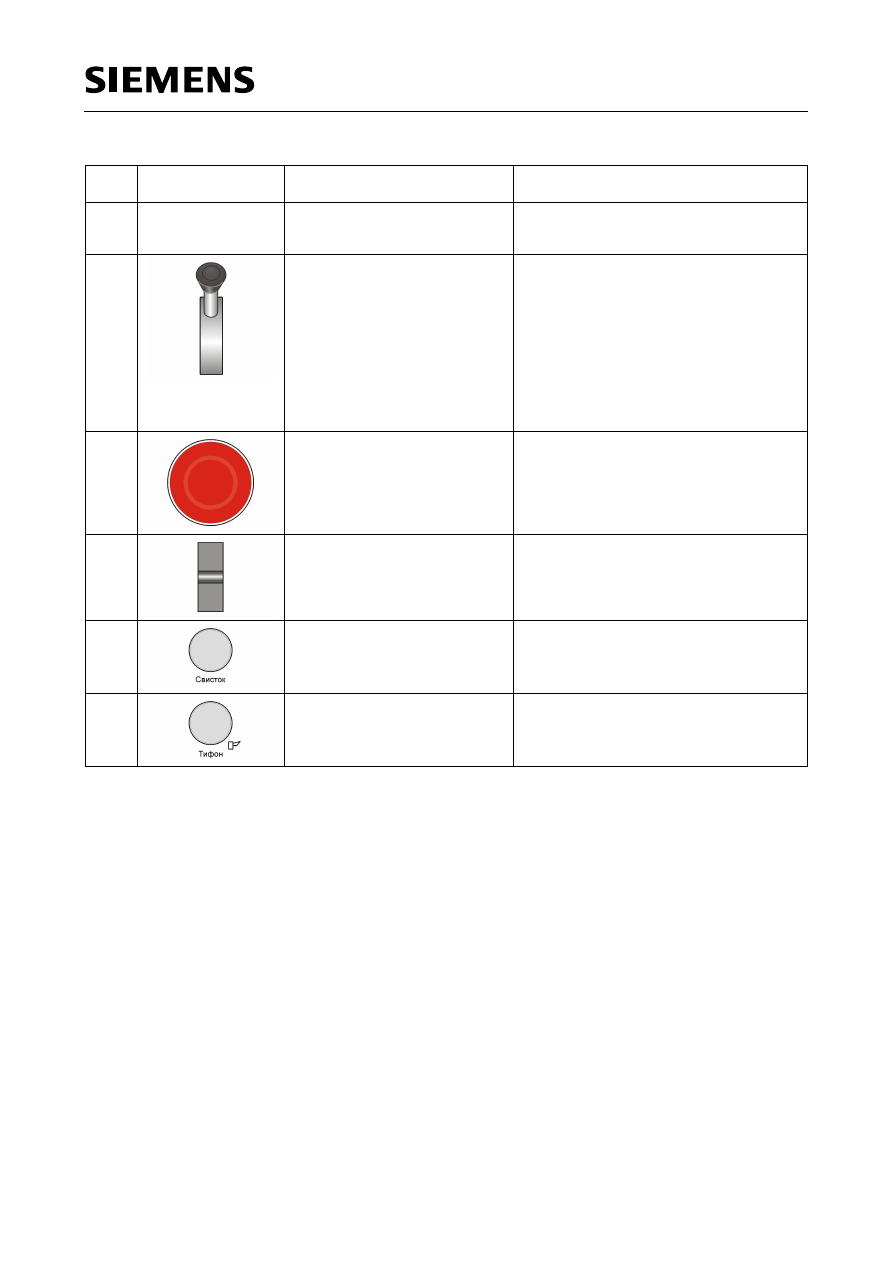

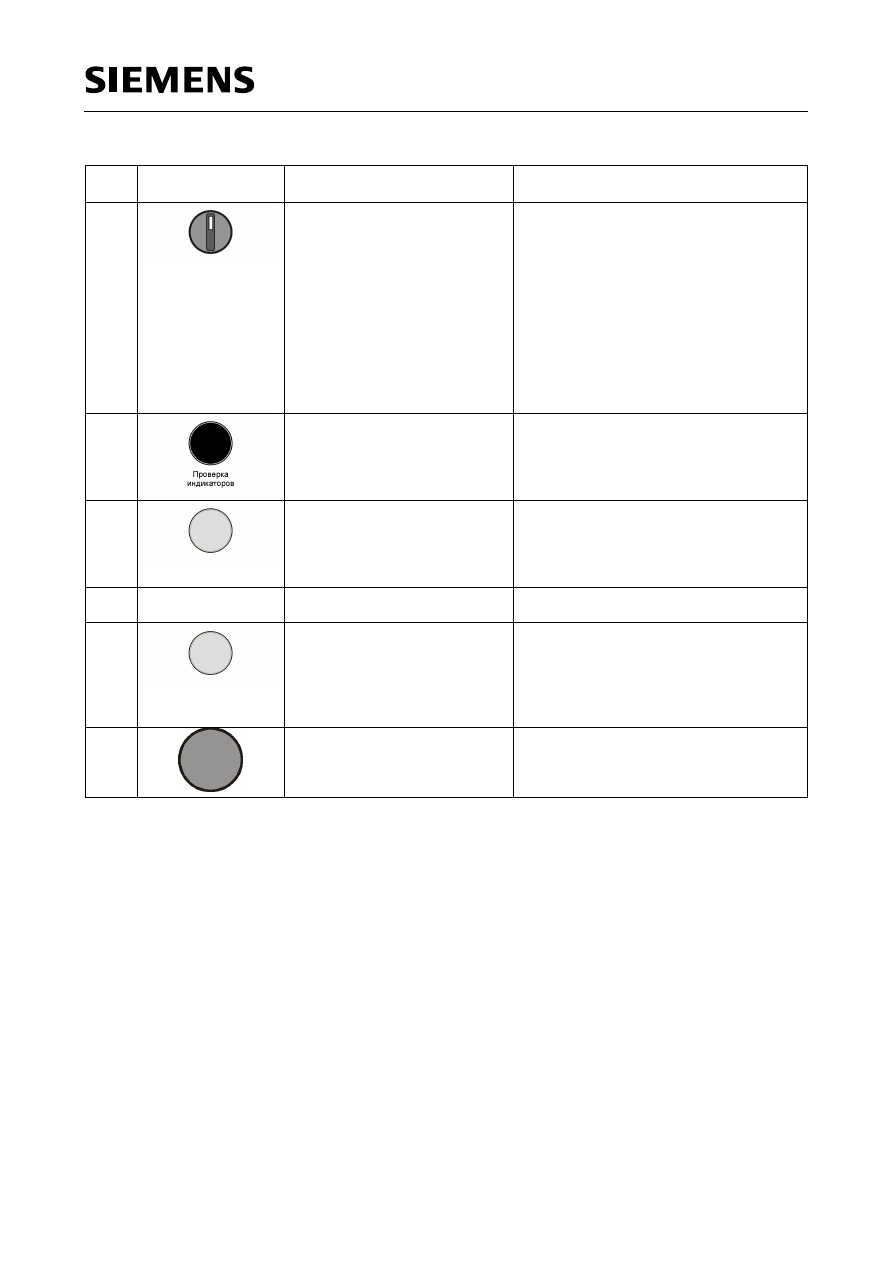

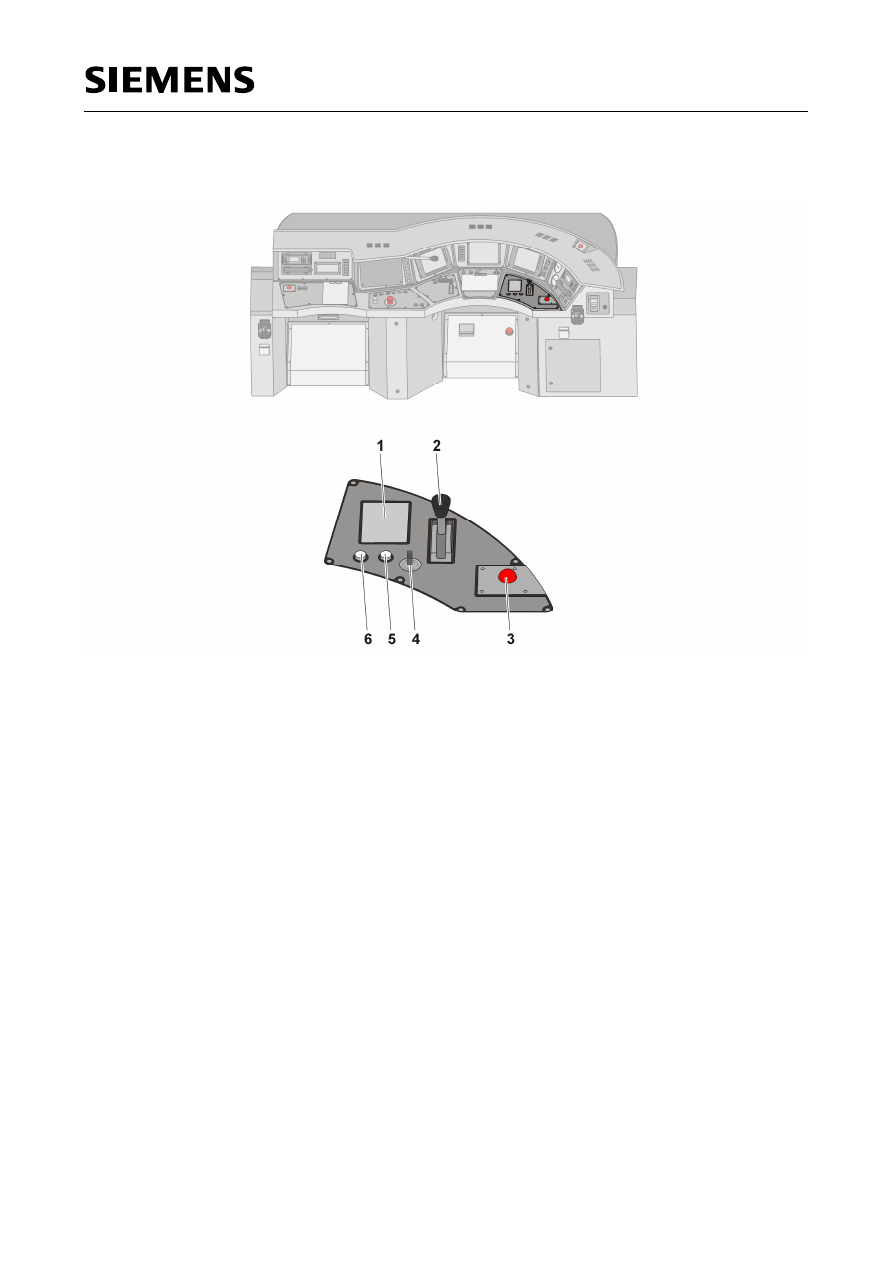

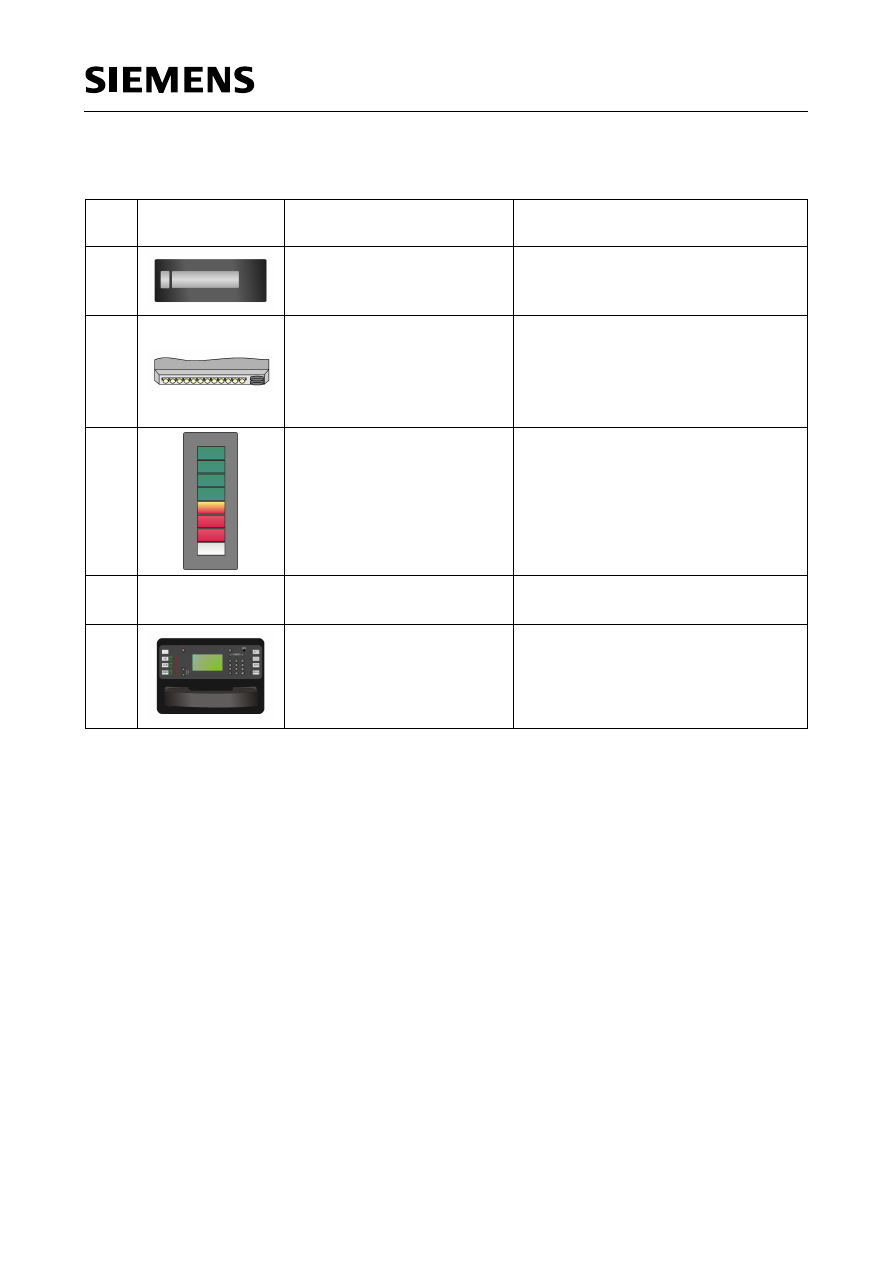

управления

Описание

Применение

1

О

СВЕЩЕНИЕ КАБИНЫ МАШИНИСТА

(-KC-S03)
Поворотный выключатель

Управление освещением кабины
машиниста.
Положения:

· «0»

Выключено.

· «1»

Тусклый свет (аварийное
освещение).

· «2»

Яркий свет.

Работает только в активной кабине
машиниста.

2

П

РОВЕРКА СВЕТОВОГО

ИНДИКАТОРА

(-JC-S03)
Черный кнопочный
выключатель

Включение всех световых индикаторов
в кабине машиниста для проверки
исправности подсветки.

3

Ш

УНТИРОВАНИЕ ЭКСТРЕННОГО

ТОРМОЖЕНИЯ

(-JD-S09)
Белый кнопочный
выключатель с подсветкой

Отмена функции пассажирского стоп-
крана.

4

(без рисунка)

Зажим для прикрепления
графика движения

5

Р

ЕЖИМ ОЧИСТКИ ДИСКОВ

(-RA-S03)
Белый кнопочный
выключатель

Активация очистки дисков выполняется
путем нажатия кнопки. При повторном
нажатии режим очистки
деактивируется. При скорости менее 5
км/ч режим очистки не работает или
автоматически отключается.

6

Т

РЕВОЖНАЯ КНОПКА

(-JD-S25)
Кнопочный выключатель
(под пультом машиниста)

Оповещение центра управления через
цифровой радиоканал о том, что
необходима принудительная остановка
поезда.

управления

Описание

Применение

1

(без рисунка)

М

ОДУЛЬ ВВОДА ОСНОВНЫХ

ДАННЫХ В СИСТЕМУ

БЛОК (JD-

A14)

2

П

НЕВМАТИЧЕСКИЙ КРАН

МАШИНИСТА

[B32]

Работает в качестве управления
пневматическим тормозом непрямого
действия.
Положения:

·  "1A" - "7Т"

Служебное торможение

· "ПСТ"

Полное служебное торможение

· "ЭТ"

Экстренное торможение

3

К

НОПКА БДИТЕЛЬНОСТИ

РБ-80

(-JD-S22)
Коричневая грибовидная
кнопка

Подтверждение бдительности
машинистом.

4

П

РОЖЕКТОР

(-KB-S02)

Тумблер

Управление яркостью прожектора.

5

С

ВИСТОК

(-JD-S02)
Белый кнопочный
выключатель

Подача звукового сигнала малой
громкости из активной и неактивной
кабины машиниста.

6

Т

ИФОН

(-JD-S01)
Белый кнопочный
выключатель

Подача звукового сигнала большой
громкости из активной и неактивной
кабины машиниста.

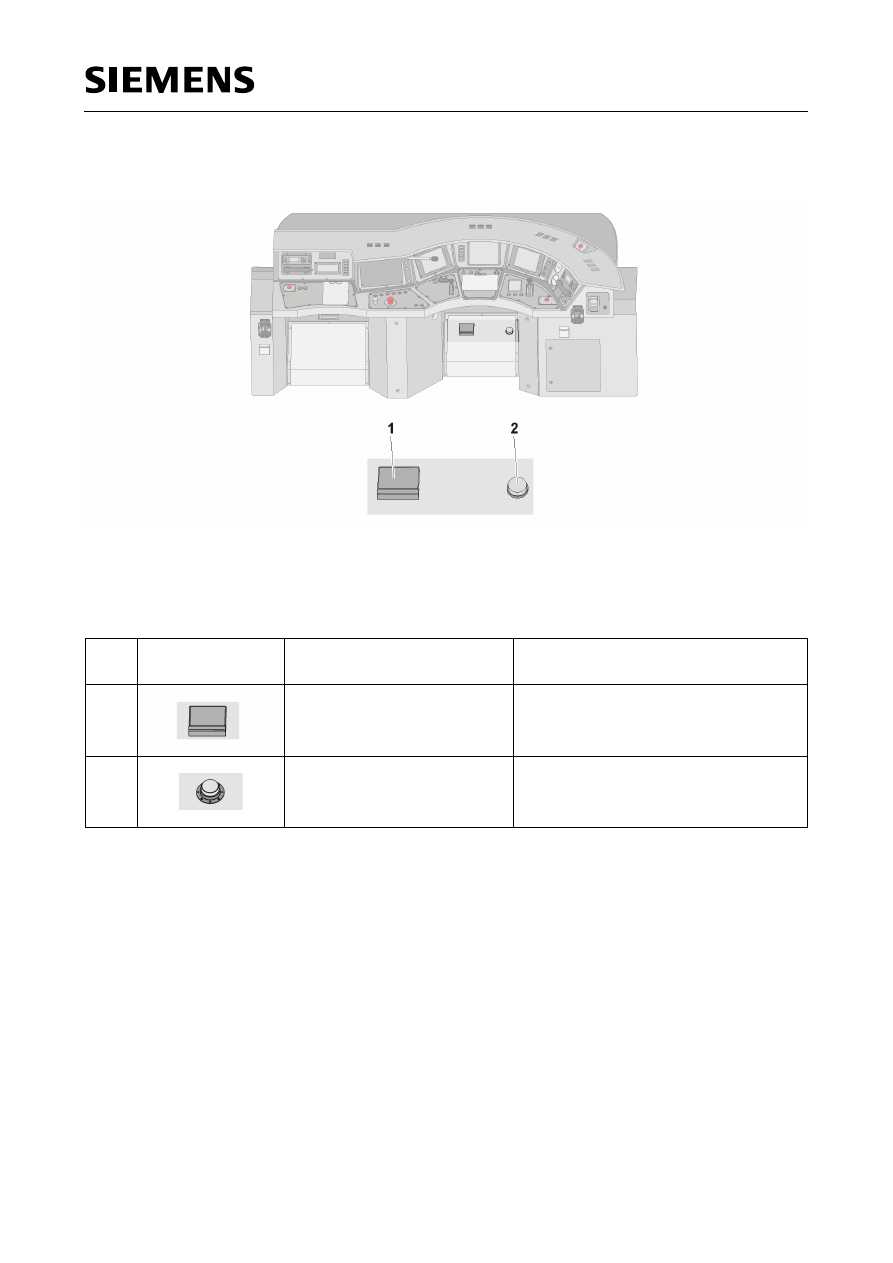

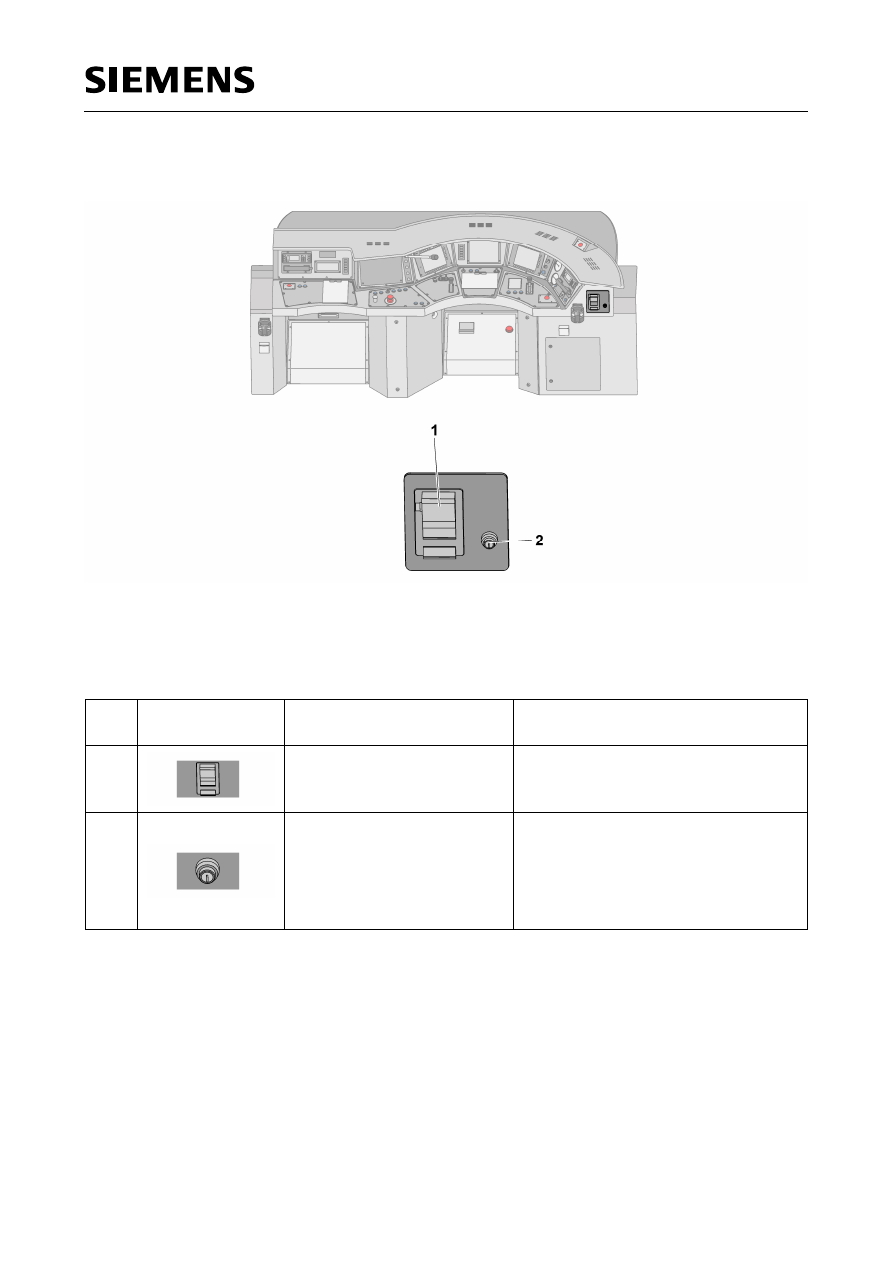

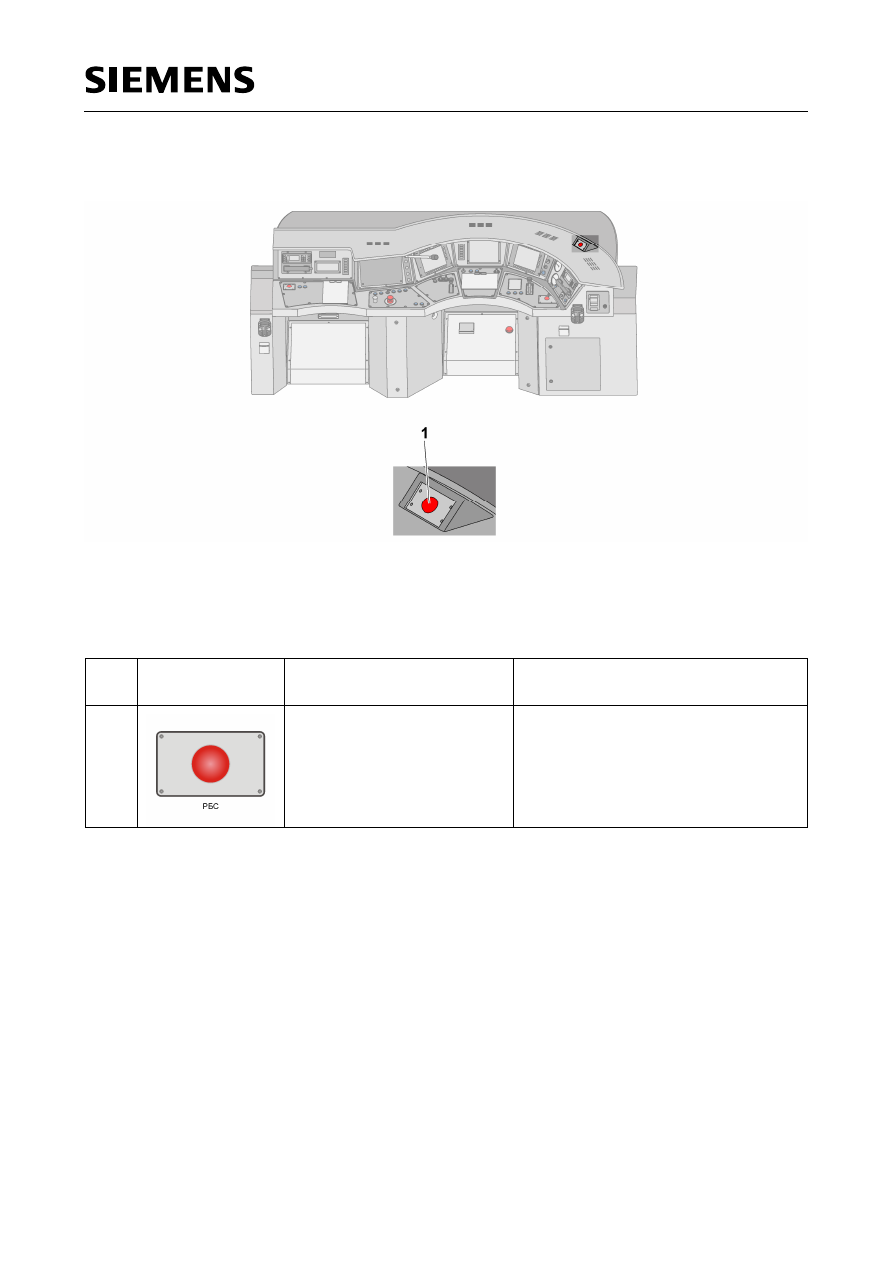

Поз.

Элементы

управления

Описание

Применение

1

П

ОДАЧА ПЕСКА

(-MB-S01)
Ножная педаль

Включение устройства подачи песка
под колесные пары в течение не более
30 секунд.

2

Т

ИФОН И СВИСТОК

(-JD-S05) [P01]
Ножная педаль

Включение свистка [P04] и тифона [P05]
в вагонах A и B.

Поз.

Элементы

управления

Описание

Применение

1

К

НОПКА БДИТЕЛЬНОСТИ

РБС

(-JD-S24)
Красный кнопочный
выключатель

Подтверждение бдительности
машиниста.

Поз.

Элементы

управления

Описание

Применение

1

Б

ЛОК

(

УСТРОЙСТВО

)

РЕГИСТРАЦИИ ДАННЫХ

БР-У

(-JD-P03)

Запись данных системы БЛОК.

2

А

КТИВАЦИЯ КАБИНЫ МАШИНИСТА

(-GC-S03)
Замковый выключатель

Активация кабины машиниста.
Положения:
· «ВКЛ.».
· «ВЫКЛ.».

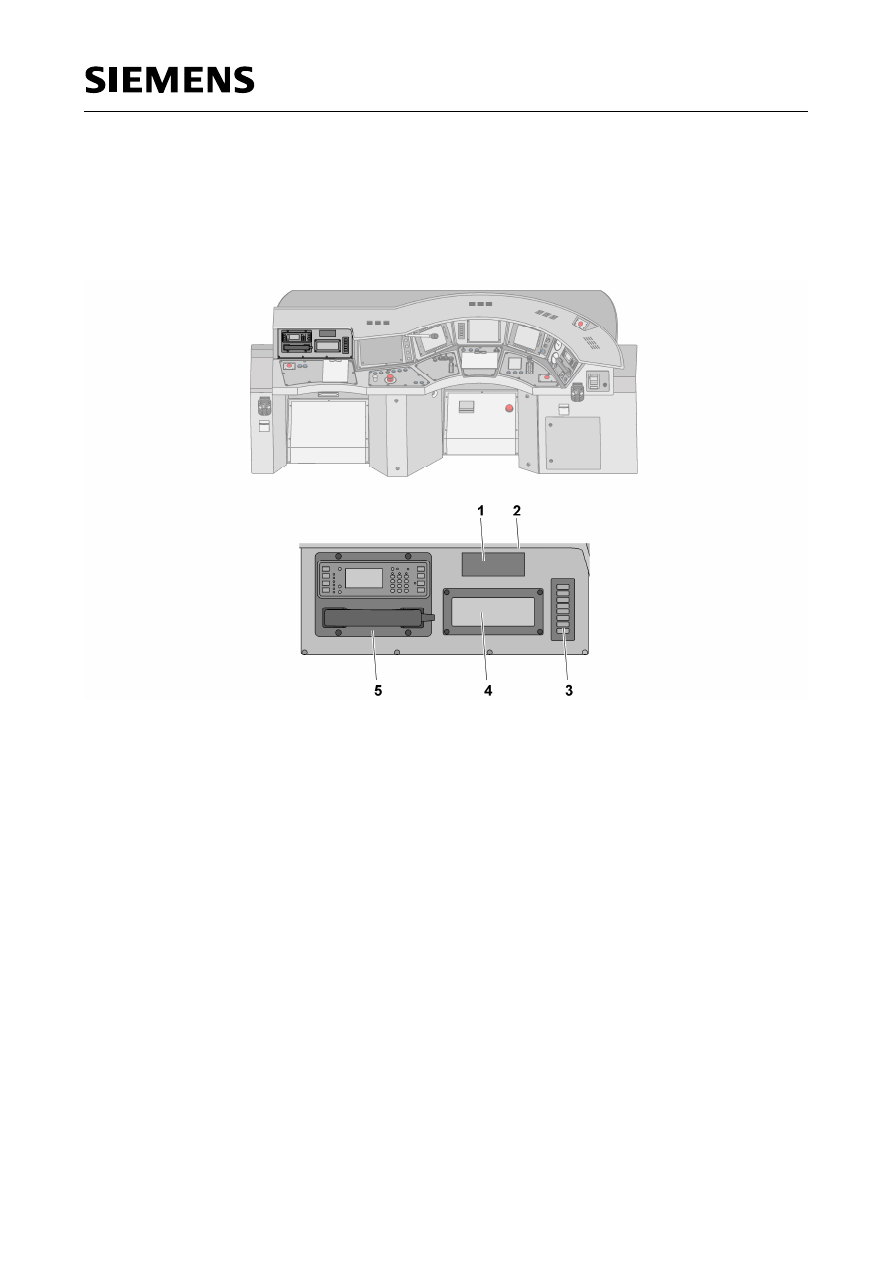

Общий вид элементов управления и индикации на пульте помощника машиниста
электропоезда в зоне А

Рис. 2.2.8.3-1: Обзор элементов управления и индикации на пульте помощника машиниста

электропоезда в зоне A

управления

Описание

Применение

1

И

НДИКАТОР

БИЛ-IP

(-JD-A39)

Фактическая и допустимая скорость
движения поезда.

2

Л

АМПА ДЛЯ ОСВЕЩЕНИЯ

РАБОЧЕГО МЕСТА

(-KC-E72)

Лампа для освещения рабочего места.
Положения:
·  «ВКЛ. / ВЫКЛ.».
Регулирование яркости (больше /
меньше).

3

М

ОДУЛЬ ЛОКОМОТИВНОГО

СВЕТОФОРА

(-JD-A38)

Блок индикации (БЛОК).

4

(без рисунка)

FT95
(-PB-A05)

Пульт управления СИП.

5

М

ИКРОТЕЛЕФОННАЯ ТРУБКА

МТТ

(-JF-T05)
П

УЛЬТ УПРАВЛЕНИЯ

ПУ-Т

(-JF-K04)

Блок управления поездной
радиосвязью.
