Быстродействующие выключатели постоянного тока UR26 64T. Руководство - часть 4



UR26-64T

Установка

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: c-UR26-64T_inst_ru.fm

C-19

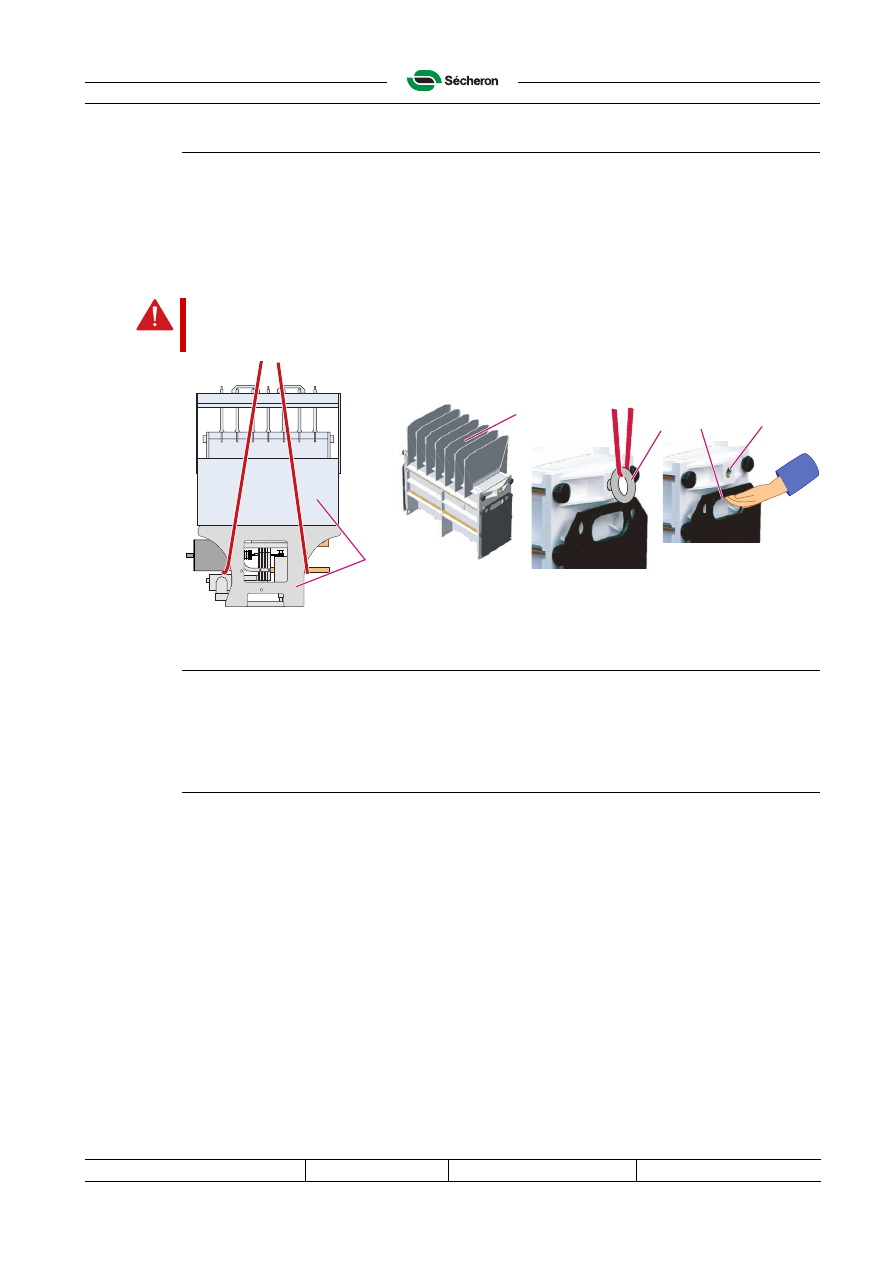

C.5

Операции по перемещению

Выключатель  вместе  с  дугогасительной  камерой (1): поднимите  с  помощью  веревок/
канатов, как показано ниже.

Только дугогасительная камера (2): вставьте два кольца M12 (3) в шнуры (4) для поднятия
с помощью веревок, либо ремня и крюка. Несмотря на то, что вес дугогасительной камеры
74 кг, ее можно переносить вручную с помощью ручек (5).

02672T

C.6

Хранение

Хранить выключатель в сухом (максимум 50% относительной влажности при 40°C), чистом
покрытом месте, при температуре от -25°C до +55°C.

C.7

Снятие с эксплуатации

Если  устройство  необходимо  надолго  снять  с  эксплуатации,  разберите  его  насколько
возможно и разъедините следующие материалы:

– Нержавеющая сталь
– Медь и медные сплавы
– Алюминий
– резина (уплотнения и пр.)
– пластик
– электрические кабели
– постоянные магниты

Переработайте  или  ликвидируйте  все  материалы  и  компоненты  в  соответствии  с
местными правилами.

ВНИМАНИЕ!
Опасность разбивания.
Быстродействующий выключатель может весить до 159 кг.

1

2

3

5

4



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

C-20

File: c-UR26-64T_inst_ru.fm

Установка

UR26-64T

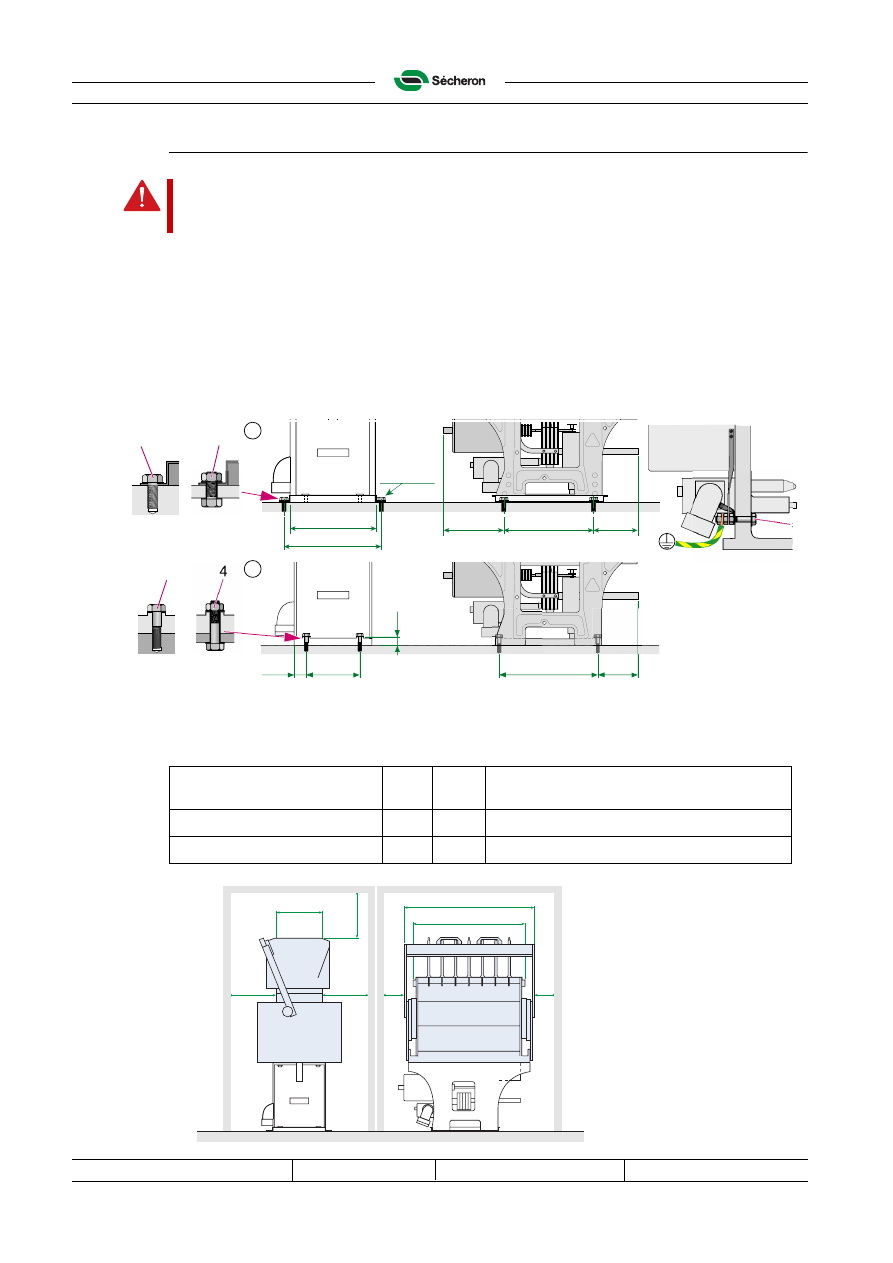

C.8

Установка

C.8.1

Положение установки

Выключатель необходимо устанавливать с дугогасительной камерой сверху.

Дугогасительная камера должна быть закрыта на выключателе.

Зафиксируйте выключатель с помощью четырех M12 шурупов (1) или M10 шурупов (2) с
болтами.

Note! Шурупы M10 (2) , затянуть на 44 Нм.

02711

C.8.2

Которые необходимо соблюдать в рабочем положении

02673T

Важно!



Выключатель  необходимо  устанавливать  в  проветриваемом  помещении,  в
котором нет пыли и влажности (минимум IP20)

A. С опорной плитой

B. Без опорной плиты

Минимальные расстояния
до:

A

B

C

(Решетка с 50% открытой поверхности)

Изоляционной стенки

25

200

875

Земли

240

280

1500

1

2

5

300

140

205

274

320

4x Ø13.5

3

4

A

B

40

24

160

320

132

632

700

240

A

A

B

B

C



UR26-64T

Установка

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: c-UR26-64T_inst_ru.fm

C-21

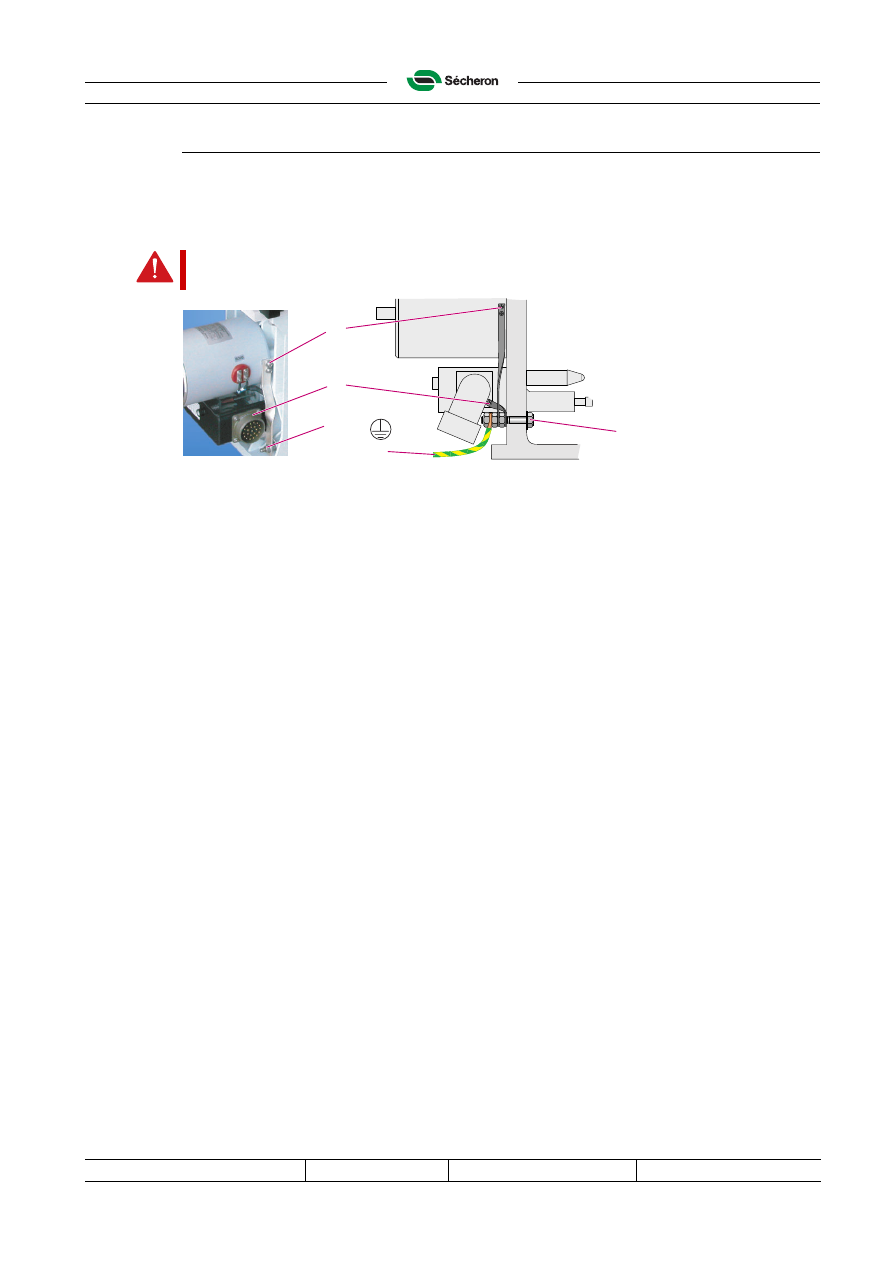

C.9

Соединение с заземлением

Подсоедините провод заземления (1) к M8 соединительному болту (2). Затяните на 22 Нм.

Данный  болт  также  соединяет  закрывающее  устройство (3) и  многополюсный
соединительный кабель (4) с заземлением.

03615

ВНИМАНИЕ!
Минимальное сечение провода заземления (1) должно быть 50 мм

2

.

1

4

3

2

2



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

C-22

File: c-UR26-64T_inst_ru.fm

Установка

UR26-64T

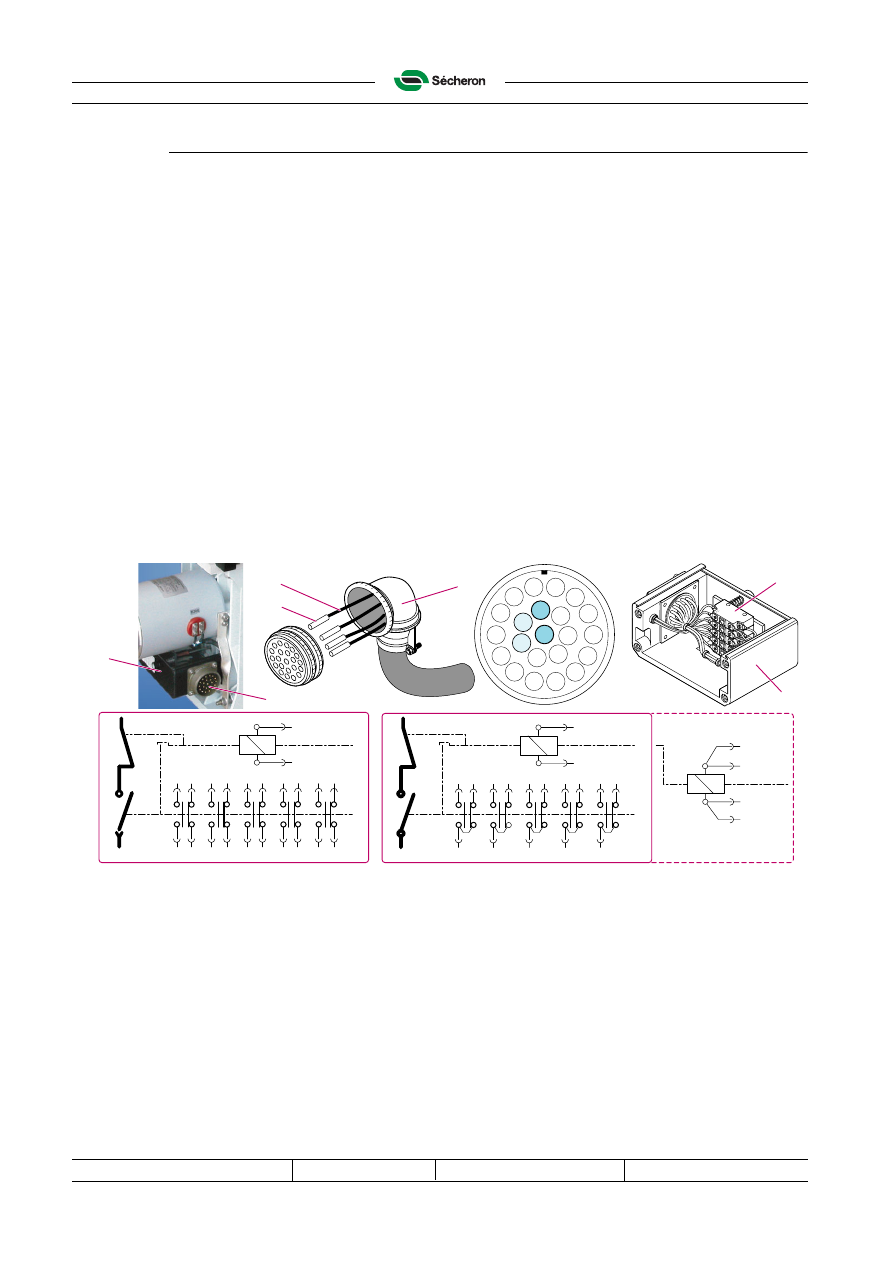

C.10

Соединения низкого напряжения

Характеристики соединительного кабеля

• VEAM поворотного типа, с 22 контактными штырьками для соединительного кабеля от

1.5 до 2.5 мм

2

, с использованием многожильного кабеля.

• Штырьки 20x1.5 мм

2

и 2x2.5 мм

2

 (позиции 21 и 22) изготовлены из золоченой меди.

• Полые штырьки 22 x 2.5 мм

2

 изготовлены из золоченой латуни.

• Контакт: I

max

 = 41A;

∆

U = 20 мВ.

Установка

a) Вставьте кабели (1) в полые штырьки (2) согласно приведенной ниже схеме, используя

инструменты для обжимного контакта от Cannon ITT Industries:

– Обжимной инструмент VM8.
– Обжимной штамп VH435.
– Инструмент для вставки 46736.
– Инструмент для извлечения 43240.
– Направляющий стержень для полых контактов 27977-12T8.

Замыкающая  катушка  подсоединена  к  штырям 21 и 22 соединительного  кабеля,  вне
зависимости от полярности

b) Подсоедините подвижный соединительный кабель (3) к приборному соединителю (4).

03614

Проводка между вспомогательными контактами и соединителем:

A. Тип ab (NO-NC) вспомогательные переключатели.
B. Тип U вспомогательные переключатели на два направления.
C. Двойное соединение только для закрывающего устройства при 24 Vdc.

Note! Во  вспомогательный  корпус (6) может  быть  вставлено  до  пяти  двухполюсных

переключателей (5).

4

6

2

1

3

1

2

3

4

5

6

7

8

9

10

14

15

16

17

18

19

20

21

22

11

12

13

5

6

C

21

15

13

10

7

4

1

14 12 11 9 8

6 5

3 2

22

C

21

20

22

19

B

C

A

C

D

D

D

21

19

20 18

14

10

16

12

8 6

4 2

17 15 13 11 9

7 5

3 1

22
