Быстродействующие выключатели постоянного тока UR26 64T. Руководство - часть 5

UR26-64T

Установка

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

File: c-UR26-64T_inst_ru.fm

C-23

C.11

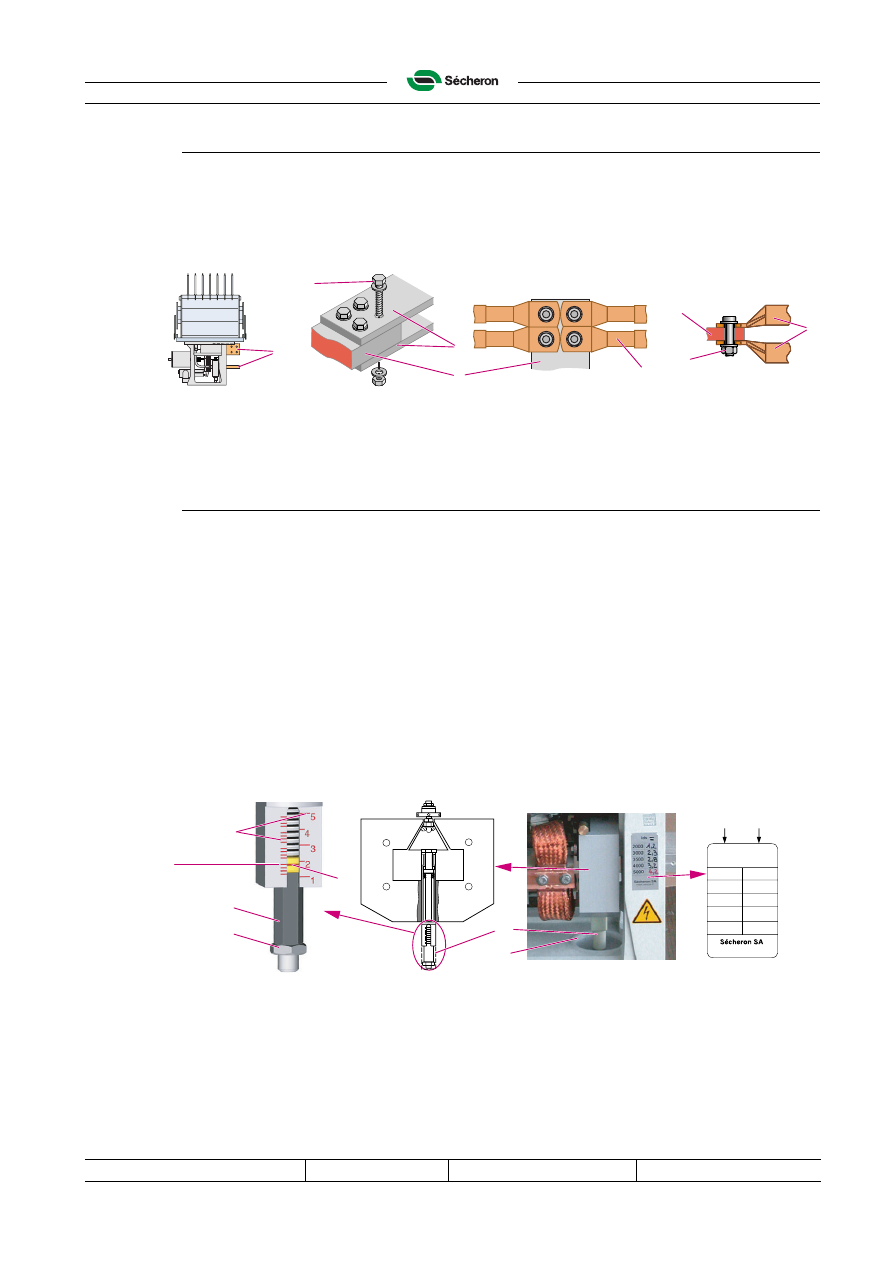

Соединения высокого напряжения

Силовые соединения могут осуществляться с помощью кабелей или штырей.

a) Очистите поверхность главных соединений (1).
b) Подсоедините штыри (2) или кабели (3) с помощью четырех болтов M12 (4) к каждому

основному терминалу (1). Затяните болты (4) на 67 Нм.

03674

Note! Согласно EN-50123 для данных пределов тока, рекомендуемая плотность тока - 1 A/мм

для медных штырей и 1.5 A/мм

для медных кабелей.

C.12

Максимальная уставка тока размыкания (Id)

Процедура установки

a) Снимите крышечки (6 и 7).
b) Ослабьте стопорную гайку (3).
c) Ослабьте или затяните специальную гайку (4) для того, чтобы передвинуть указатель

(5) на требуемую величину.

d) Затяните стопорную гайку (3) и вставьте обратно заглушки (7& 6).

Прямое расцепление (1) калибруется на заводе и настраивается там же на самое низкое
значение шкалы или на значение, указываемое заказчиком.

Бирка (2) указывает на соответствие между значением тока и шкалой (8).

Например: для установки максимального значения тока размыкания Id на 2500 A,
экстраполяция с бирки (2) требует, чтобы отметка (5) была установлена на градации 1.8.

03616

A. Ток в амперах.
B. Соответствующая линия на шкале прямого расцепления (8).

5
4
3
2
1

Ids (A)

2000

1,2

2,3

2,8

3,2

4,2

3000

3500

4000

5000

HSBA 400 226 P1

Pt. 1,8

= 2500 A

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

C-24

File: c-UR26-64T_inst_ru.fm

Установка

UR26-64T

C.13

Окончательная визуальная проверка и испытания

Bыполните следующие действия перед вводом выключателя в эксплуатацию.

a) Проверьте следующие моменты:

– Длительность импульса на включение установлена между 0.5 и 1 с, за чем следует

ток удержания.

– Значение тока удержания (в случае выключателя E типа) установлено на 5%

значения тока замыкания.

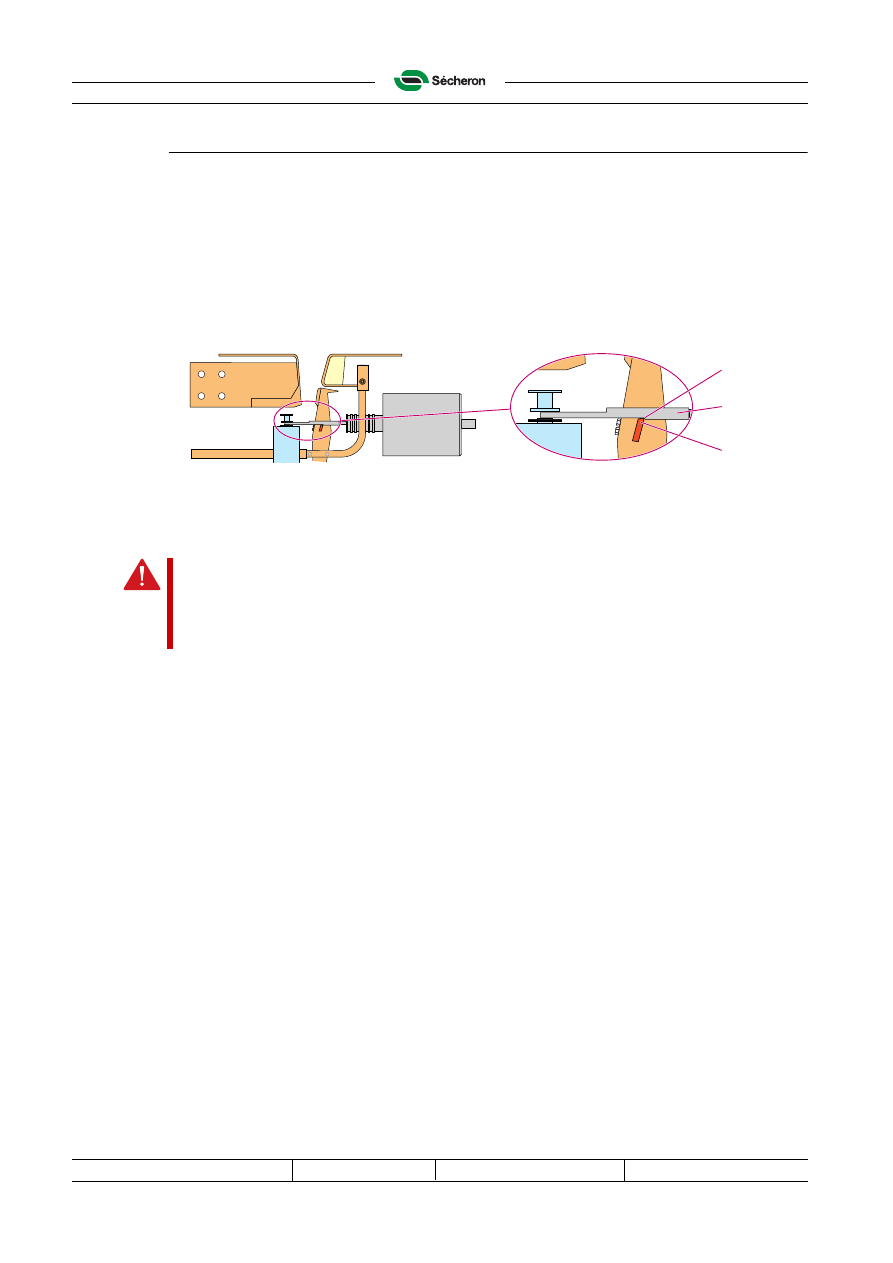

b) Удостоверьтесь, что оба ограничителя (1) подвижного контакта правильно вставлены в

оба паза (2) вилки (3).

02617

c) Проверьте, чтобы все крепежные и соединительные болты были правильно затянуты.
d) Проверьте, чтобы выключатель мог несколько раз последовательно замыкаться и

размыкаться.

Важно!

Проведите испытание выключателя, НЕ подсоединяя его к цепи высокого
напряжения.
Никогда не эксплуатируйте выключатель под напряжением, не установив
дугогасительную камеру и искрогасительное устройство.

UR26-64T

Техническое обслуживание

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

File: d-UR26-64T_maint_ru.fm

D-25

Техническое обслуживание

D.1

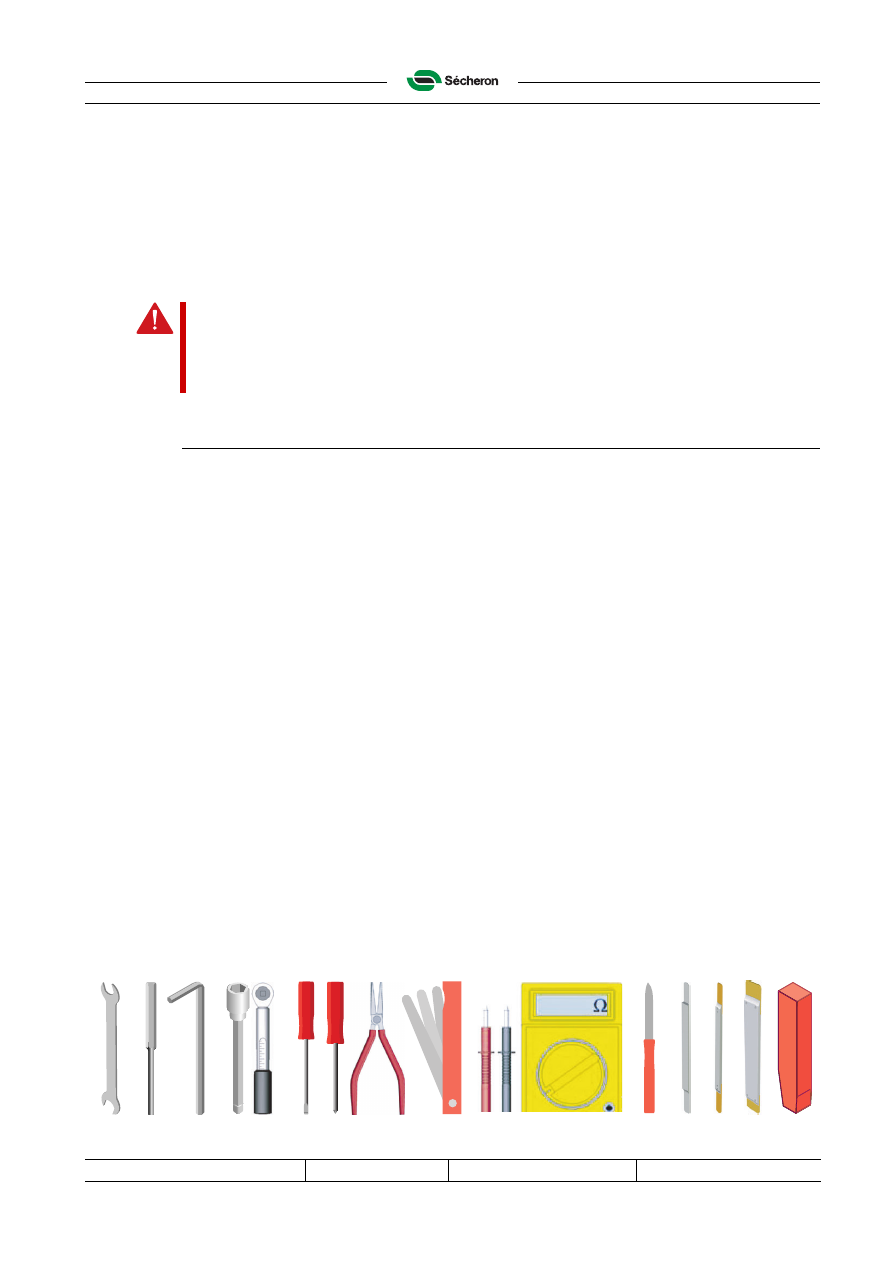

Необходимые инструменты и расходные материалы

11-14: Sеcheron дает цену и поставляет данные инструменты по требованию.

11-13: шаблоны типа мин-макс:

– если проходят оба конца: промежуток слишком широк;
– если не проходят оба конца: промежуток слишком узкий;
– если один конец проходит, а второй нет: промежуток в рамках допусков.

03655

ОПАСНО!
Для обеспечения максимальной безопасности, специалисты по техническому
обслуживанию и операторы должны прочесть раздел

A.2 "Правила техники

безопасности"

перед началом установки, технического обслуживания и

наладки устройства или перед началом его эксплуатации.

1. Трубные ключи

8, 10, 13 и 17 мм
/ 2x24 +2x27мм (4 мм толщиной)

2. Приспособление для удаления штырей

4 и 6 мм

3. Шестигранные ключи

2.5, 3, 4, 5, 6 и 8 мм

4. Трещоточный ключ с раструбами

8, 9, 10 и 13 мм

5. Отвертки под винт с плоской головкой

Nє 4 и 6 мм

6. Крестовая отвертка со шлицом Pozidriv

Nє 1

7. Плоские острогубцы

60 мм

8. Набор толщиномеров

0.05 до 2 мм

9. Универсальный электрический измерительный

прибор

10.Нож или скребок
11.Шаблон Sеcheron SG101425P1
12.Шаблон Sеcheron SG101427P00002
13.Шаблон Sеcheron SG101429P00002
14.Разделитель Sеcheron SG101777P00001
15.Сухая тряпочка

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

D-26

File: d-UR26-64T_maint_ru.fm

Техническое обслуживание

UR26-64T

Смазка для общих целей

Используйте одну из следующих смазок:

• Shell Rhodina LT2; номер Sеcheron SG104114P00001.
• Литиевая мыльная консистентная смазка и минеральное масло со следующими

характеристиками:

– Температура использования:-25 °C до 110 °C
– Вязкость:

NGLI = 2

– Проникающая способность:265 до 295

За исключением вилки и собачки храповика, где необходимо использовать смазку Molycote
Longterm W2 (номер Sеcheron HSBA433750P0004) (см. §

D.9

D.12

Смазка для аппаратного обеспечения из нержавеющей стали, скрепленного
электрической отверткой

Shell Retinax LX2; номер Sеcheron SG470002P00001.

Чистящие средства

Денатурированный спирт..

Раствор жидкого мыла в воде может использоваться для частей из полиэстера или
полиамида при условии, что данные части демонтированы с частей из полиэстера или
полиамида только для этой работы, а затем промыты чистой водой и хорошо высушены
перед повторной сборкой.

D.2

Стандартные моменты затягивания

Если отдельно не оговорено иначе, используйте данные величины для смазанных
нержавеющих болтов и 12.9 болтов из черненой стали

Note! Нанесите краской красную линию на тех частях, на которых вы достаточно затянули шуруп/

гайку.

D.3

Периодический осмотр

Важно!

Не разрешается применение других растворов!

Диаметр резьбы

Момент затяжки [Нм]

± 10%

Диаметр резьбы

Момент затяжки [Нм]

± 10%

M3
M4
M5

1.3
2.9
5.4

M6
M8

M10

22
44

Действие

Частота

Визуальный осмотр Как минимум раз в год

Детальный осмотр

В том случае, если впервые случиться одно из следующих событий:

– Каждые 18-24 месяца
– Или после каждых 250 прерываний по току перегрузки

(значение тока > максимальной уставки тока размыкания Id).

– Или после каждых 500 размыканий вручную или дистанционно

(значение тока > максимальной уставки тока размыкания Id).
