Введение

A.1

Описание

UR26  является  быстродействующим  токоограничивающим  выключателем  постоянного
тока  с  естественным  охлаждением.  Он  разработан  для  обеспечения  быстрого  открытия
главных контактов со свободным расцеплением при определении короткого замыкания, а
также  для  быстрого  гашения  дуги  путем  формирования  постоянного  перенапряжения  в
течение всего процесса прерывания.

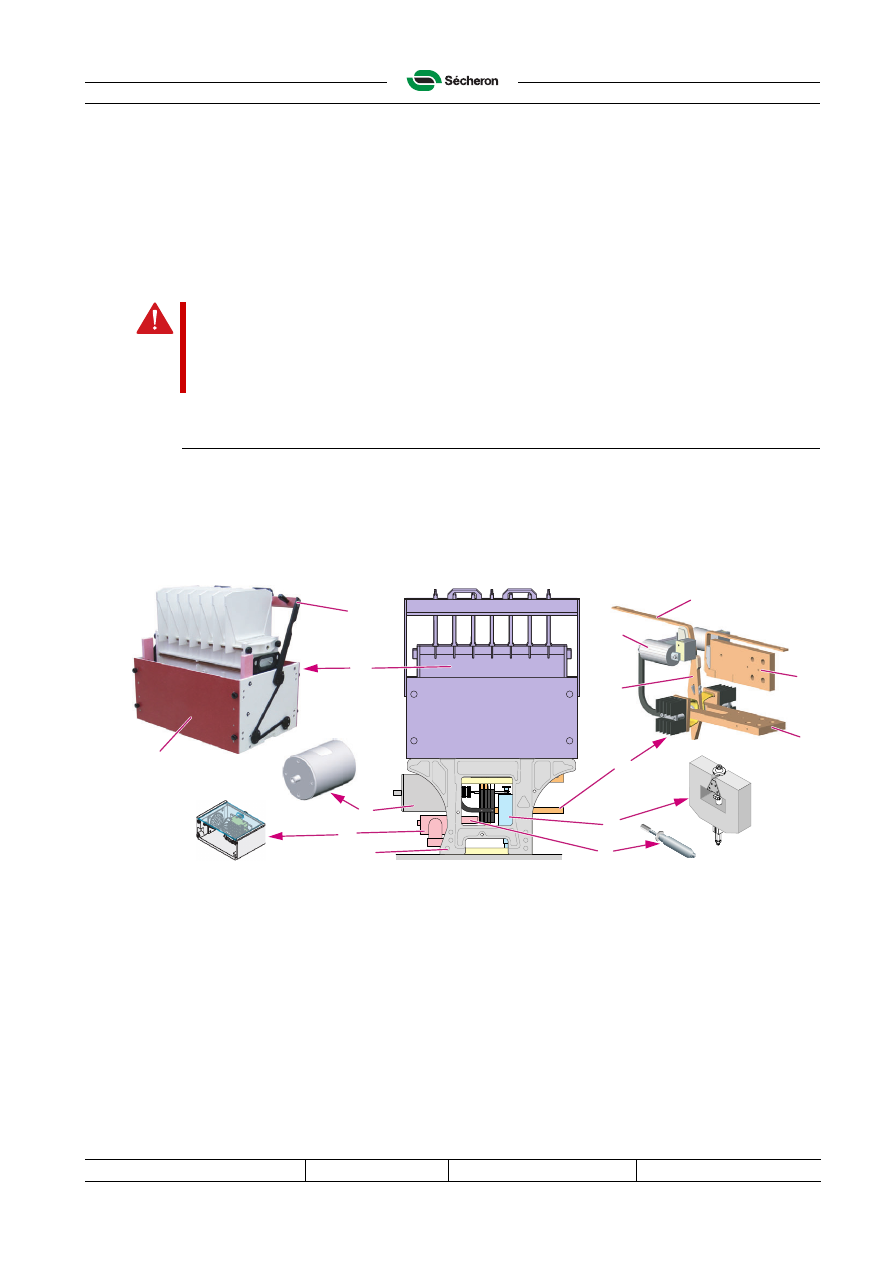

02667T

1. Стационарная изоляционная рама из упрочненного стекловолокнистого изоляционного

материала.

2. Главная цепь, состоящая из нижней клеммы (21), подвижного контакта (22), верхней

клеммы (23), неподвижного контакта (24) и цепи гашения (25).

3. Размыкатель сверхтока.
4. Дугогасительная камера с подъемным рычагом (41) и изоляционными панелями (42).
5. Закрывающее устройство и вилка.
6. Рама вспомогательных контактов с толкателем (7).

A.1.1

Предназначение быстродействующего выключателя

Благодаря быстроте реагирования после определения избыточного тока (короткое
замыкание, перегрузка...), он очень подходит для защиты электрооборудования
подвижного состава, используемого на линиях постоянного тока.

ОПАСНО!
Для обеспечения максимальной безопасности, специалисты по техническому
обслуживанию и операторы должны прочесть раздел

A.2 "Правила техники

безопасности"

перед началом установки, технического обслуживания и

наладки устройства или перед началом его эксплуатации.

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

A-8

File: a-UR26-64T_Intr_ru.fm

Введение

UR26-64T

A.1.2

Основные характеристики

• Высокий уровень изоляции по отношению к земле и между главными контактами
• Высокая коммутационная способность
• Длительный срок службы
• Легкость технического обслуживания
• Маленькие размеры

A.1.3

Функции

Замыкание

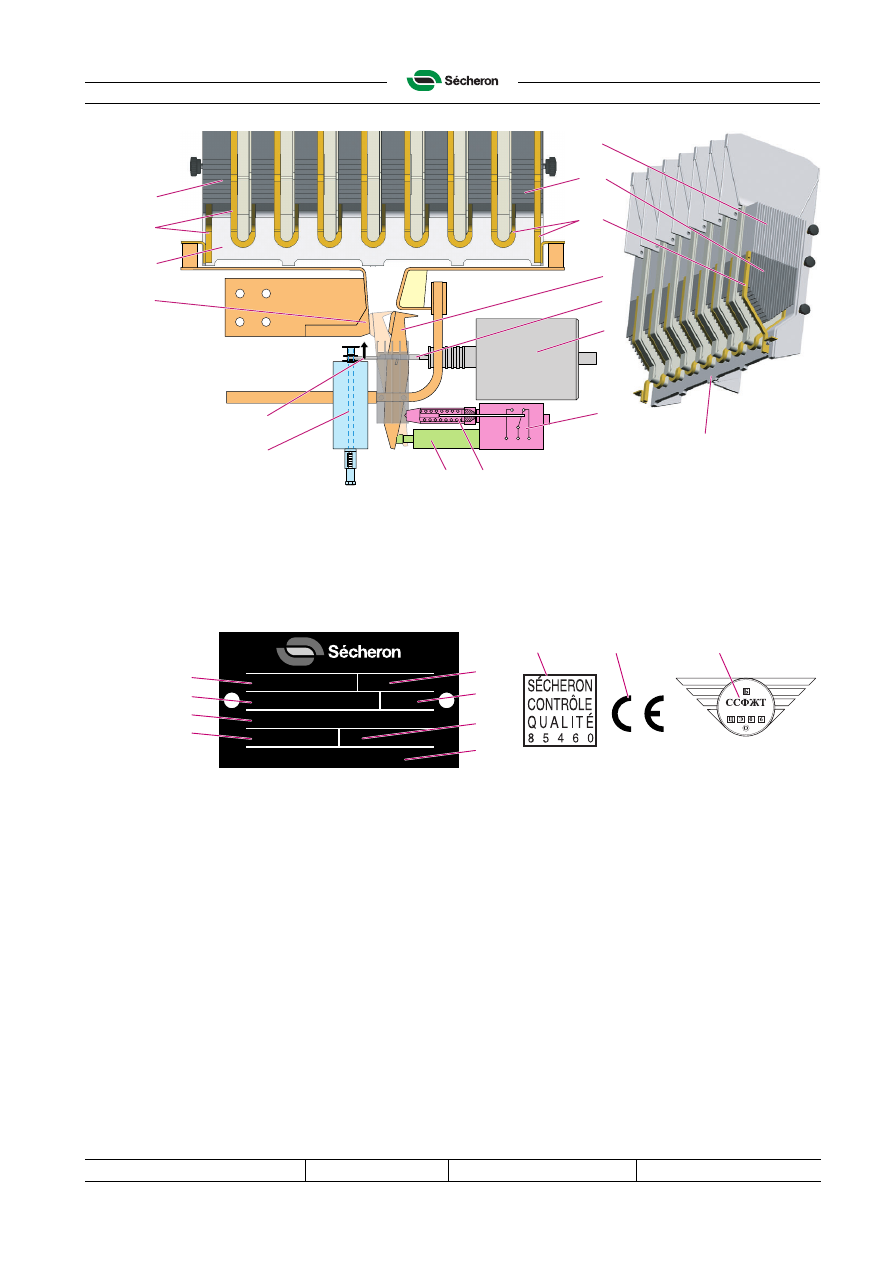

При  получении  импульса  на  замыкание  закрывающее  устройство (1) передвигает  вилку
(2),  которая  закрывает  подвижный  контакт (3)  и  применяет  контактное  давление  на
главные  контакты (3 & 9). Толкатель (4), который  перемещается  с  помощью  подвижного
контакта (3), приводит  в  действие  вспомогательные  контакты (5).  Замыкающая  сила
поглощается демпфером (6).

Удержание

Когда главный контакт закрывается, контактное давление поддерживается закрывающим
устройством (1), либо с помощью уменьшенного тока удержания (E тип), либо с помощью
постоянного магнита (M тип).

Размыкание

Выключатель открывается либо размыканием сверхтока, либо соответствующей
последовательностью открытия:

• Сверхток, который превышает максимальное значение уставки тока, вызывает

поднятие штока прямого размыкания (7), который поднимает (8) вилку (2), т.о. размыкая
подвижный контакт (3).

• Открытие выключателя дистанционно отключает удерживающий ток закрывающего

устройства (E тип), либо применяет импульс обратного тока (M тип), который вызывает
перемещение вилки (2) назад.

Затем толкатель открывает подвижный контакт (3) и приводит в действие вспомогательные
контакты (5).

Дуга, образующаяся между главными контактами (3,9), проходит вверх между рычагами
(11) в дугогасительную камеру (10) и разбивается направляющими перегородками (12).
Ионизированные газы в основном нейтрализуются между деионизирующими пластинами
(13).

UR26-64T

Введение

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

File: a-UR26-64T_Intr_ru.fm

A-9

02670

A.1.4

Обозначение устройства

Пластина, прикрепленная к устройству, содержит информацию, необходимую для связи с
Sécheron.
Отметка CE обозначает, что данное устройство соответствует основным правилам
безопасности и охраны труда Европейского экономического пространства (EEA).

02737

A.1.5

Типовые испытания

Данное устройство прошло типовые испытания согласно IEC 60077.

A.1.6

Стандартные испытания

Данные испытания определяют представляющие параметры, которым должно
соответствовать каждое устройство по окончании производства. Данные значения
записываются в протоколе стандартных испытаний, который прилагается к устройству при
поставке.

1. Тип устройства

7. Номинальное напряжение

2. Идентификационный номер

8. Производитель, адрес производителя

3. Серийный номер

9. Сертификат стандартного испытания

4. Номинальный рабочий ток

10.Отметка CE

5. Дата производства

11.Сертификат соответствия PC ФЖТ

6. Номер международных стандартов

Type:

Nr:

IEC/EN

Sécheron SA, Genève

Ser. Nr:

In:

Un:

Date

1
2
3
4

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

A-10

File: a-UR26-64T_Intr_ru.fm

Введение

UR26-64T

A.2

Правила техники безопасности

Информация об опасности в данной документации имеет следующее значение:

ОПАСНО!
Высоковольтное электричество может привести к смертельному исходу или
вызвать серьезные травмы.

Никогда не прикасайтесь к устройству, предварительно не нейтрализовав
высоковольтную цепь и не заземлив должным образом установку или
транспортное средство.

Все проверки, обслуживание и установочные действия, производимые на
устройстве должны выполняться с отключенным источником энергии, а
устройство должно быть заземлено.

Главный токоприемник должен быть разъединен (пантограф опущен).

Некоторые профилактические мероприятия нуждаются в использовании
источника энергии низкого напряжения (постоянный ток). При выполнении
данных действий следуйте действующим правилам техники безопасности.

При выполнении установки, проверках и обслуживании не подносите руки к
подвижным деталям во время открытия и закрытия устройства.

Не пытайтесь проводить обслуживание внутренних деталей без присутствия
второго человека, который обучен оказанию первой помощи.

Устройства,  которые  выглядят  поврежденными  или  неисправными  должны
быть  отсоединены  или  выведены  из  эксплуатации  и  защищены  от
непредусмотренной  эксплуатации  до  тех  пор,  пока  они  не  будут
отремонтированы квалифицированными работниками.
Модификация,  демонтаж,  отключение  или  иная  замена  деталей  всегда
отражается  на  безопасности  устройства.  Отказ  от  использования  деталей
первоначального  производителя  может  отразиться  на  эксплуатационных
качествах  и  безопасности  устройства  и  автоматически  не  отменяет
выполнение гарантийных обязательств Sécheron.

ОПАСНО!
Непосредственная опасность жизни!

Несоблюдение данной информации приводит к смертельным случаям или
серьезным травмам!

ПРЕДУПРЕЖДЕНИЕ!
Опасность серьезных травм!
Несоблюдение данной информации может привести к смертельным
случаям или серьезным травмам!

ВНИМАНИЕ!
Опасность легких травм!
Несоблюдение данной информации может привести к легким травмам!

Важно!

Опасность повреждения оборудования!
Несоблюдение данной информации может привести к повреждению
оборудования!
