Инструкция по техническим обслуживаниям и текущим ремонтам





98





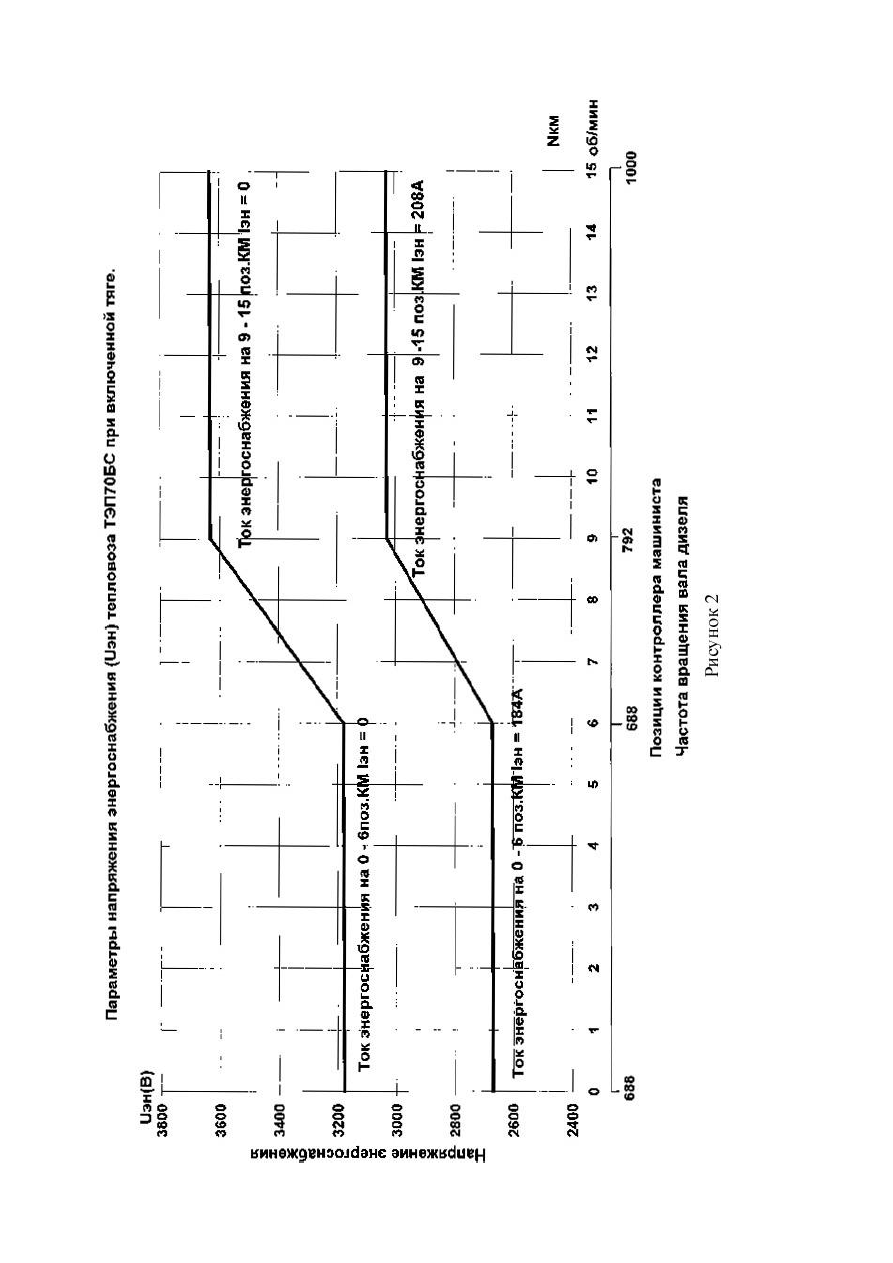

Ри

су

но

к

6

Тепловоз ТЭП70БС                    Руководство по эксплуатации







  99



5.2 Проверка тормозных резисторов

5.2.1 Подготовка схемы нагружения на тормозные резисторы к ра-

боте

Перед нагружением на тормозные резисторы убедиться, что блокировка нагруже-

ния БН отключена.

Токи электродвигателей вентиляторов контролировать по дисплею.

Измерение напряжения электродвигателей вентиляторов производить вольтмет-

ром.

Тумблер Тб9 “Нагружение на водяные реостаты” должен быть в положении “По-

ездной режим”. Виртуальные тумблеры “Земля в “+” силовой цепи ” и “Земля в “-” сило-

вой цепи ” должны быть отключены.

Снять пять шин с панели БН (блокировки нагружения) ,  установленной в силовом

отсеке высоковольтной камеры.

Открыть короб высоковольтной камеры, закрывающий тормозной переключатель

и реверсор.

На тормозном переключателе снять гайки, крепящие наконечники проводов, уста-

новить на наконечники и закрепить гайками снятые шины, перемкнув следующие шины и

провода; 219 с 268Ш, 261Ш с 215, 261Ш с 210, 247Ш с 205, 240Ш с 201 и 197 в соответ-

ствии с  табличкой на  высоковольтной камере.

На тормозные резисторы при этом подается “-” выпрямительной установки (см.

ТЭП70А.70.00.002Э3).

Для проверки токораспределения в рассечку проводов 194, 198, 202, 206, 211, 216

подключить технологические шунты 1кА, 75мВ с амперметрами. При включенных авто-

матических выключателях АВ6 ” Питание БУ-МСУ и датчиков “ и АВ8 “Питание испол-

нительных устройств” убедиться, что жалюзи тормозных резисторов находятся в откры-

том положении.

5.2.2 Проверка тормозных резисторов.

5.2.2 .1 Проверка защиты обдува тормозных резисторов.

Для контроля работоспособности защиты цепей тормозных резисторов предвари-

тельно отсоединить провод 322 от датчика тока ИТ15, включить нагрузку и убедиться,

что защита сработала и отключила нагрузку. Подключить провод 322.

5.2.2.2 На первой позиции под нагрузкой проверить направление вращения венти-

ляторов: они должны вращаться по часовой стрелке, если смотреть со стороны электро-

двигателя. Проверить наличие выхода воздуха из блоков тормозных резисторов.



Инструкция по техническим обслуживаниям и текущим ремонтам





100



Проверить по дисплейному модулю наличие тока в цепях электродвигателей вен-

тиляторов. Убедиться в отсутствии посторонних шумов и касания лопастей о диффузор

при вращении вентиляторов.

5.2.2.3 Контроллером машиниста установить позицию, на которой обеспечивается

величина тока генератора (2000



350) А, ток и напряжение контролировать по дисплею.

Проконтролировать по дисплею напряжение генератора. Подсчитать эквивалент-

ное сопротивление тормозных резисторов по формуле

.

Uг

Rэкв

Iг



   (5),  которое должно

составлять   0,12-0,14 Ом.

При отклонении Rэкв от заданного проверить тормозные резисторы.

5.2.2.4 Проверка работы электродвигателей вентиляторов.

Увеличивая позицию контроллера машиниста установить нагрузочный ток близ-

кий к 4000А. Подсчитать коэффициент пересчета на 4000А по формуле

4000

Iг

К



    (6).

Произвести измерение напряжения и токораспределения по электродвигателям вентиля-

торов.

С учетом этого коэффициента К определить напряжение по электродвигателям

вентиляторов при токе генератора 4000 А.

Напряжение на ЭВТ1 и ЭВТ2 при токе генератора 4000А должно быть (275±

30

15

)В.

Установить 15 позицию контроллера машиниста. Через 5 минут после этого про-

контролировать по дисплею мощность генератора.

5.2.2.5 Проверка тепловозной (нагрузочной) характеристики дизель – генератора

при нагружении на тормозные резисторы.

Установите первую позицию контроллера машиниста с нагрузкой и убедитесь, что

при этом имеются показания на дисплее МСУ-ТЭ.

Убедиться в работе вентиляторов обдува тормозных резисторов.

Постепенно перейти на 15 позицию контроллера машиниста. Ток генератора на 15

поз. КМ должен составлять (4500



500) А по дисплею.

Мощность на выходе выпрямительной установки должна соответствовать таблице

7 с учетом поправок по примечаниям к ней с допуском до минус 70 кВт.



5.3 Проверка систем и дизель – генератора

При  работе  дизеля  тщательно  проверьте  трубопроводы:  масляный,  водяной,  топ-

ливный, воздушный и гидропривода. Трубы должны быть надежно укреплены, утечки в

местах соединений не допускаются.

Тепловоз ТЭП70БС                    Руководство по эксплуатации







  101



При работе дизеля на полной мощности, нормальных атмосферных условиях (ба-

рометрическом давлении 760 мм. рт. ст., температуре окружающего воздуха 20



С, влаж-

ности 70 %) и температуре топлива 30



С:

1)температура выпускных газов по отдельным цилиндрам должна быть не более

620



С.

Допустимая разность температур по отдельным цилиндрам не более 100



С;

2)максимальное давление сгорания в цилиндре –не более 130 кгс/см

2

.

Допустимая разность давлений сгорания между цилиндрами – не более 10 кгс/см

2

.

Примечание

 Увеличение (уменьшение) температуры окружающей среды на 1



С по сравнению с нормальными условиями вызывает увеличение (уменьшение) темпера-

туры газов по цилиндрам на 2



С и уменьшение (увеличение) максимального давления сго-

рания по цилиндрам на 0,2 кгс/см

2

.

Регулирование температур выпускных газов и давления сгорания по цилиндрам

дизеля производить в соответствии с требованиями “Руководства по эксплуатации “ 2А-

9ДГ-01 90РЭ на дизель-генератор.

3)статическое разрежение на входе в патрубок турбокомпрессора –не более

300 мм. вод. ст. Давление наддувочного воздуха (избыт.) (1,8 + 0,2) кгс/см

2

.

4)противодавление на выпуске, замеренное в выпускном фланце дизеля, -не более

500 мм. вод. ст.;

1)При отличии атмосферных условий от нормальных определение максимального

давления  сгорания  и  давления  наддувочного  воздуха  производится  по  графикам,  приве-

денным на рис. 5; предельных параметров выпускных газов – по графику, приведенному в

инструкции по эксплуатации дизель - генератора.

При работе дизеля система регулирования температур теплоносителей тепловоза

обеспечивает поддержание температур:

1)- воды «горячего» контура на выходе из дизеля в диапазоне (80-108



С);

Сброс нагрузки происходит при температуре воды  «горячего» контура на выходе

из дизеля (112



 1,5)



С.;

2)- воды «холодного» контура на входе в дизель в диапазоне (50-68)



С;

- при этом диапазон температур масла на выходе из дизеля составляет (65-88)



С

Сброс нагрузки происходит при температуре масла на выходе из дизеля (90



 1,5)



С.;

3)давление масла на входе в дизель при частоте вращения коленчатого вала 1000

об/мин и температуре масла на выходе из дизеля 80



С должно быть не менее 5,5 кгс/см

2

,
