При отключенном автоматическом выключателе «Компрессор» установить пере-

мычку на контакт реле РДК между зажимами 4/9 и 4/10. Включить выключатель «Ком-

прессор». При работе компрессора следить по манометру за ростом давления в питатель-

ной магистрали. При достижении давления 980кПа



19,62 кПа (10,0 кгс/см

2



0,2

кгс/см

2

)должен произойти срыв одного из трѐх предохранительных клапанов. При необ-

ходимости проверки второго клапана следует на первом заглушить на время проверки от-

верстия для выпуска воздуха. Аналогично осуществляется проверка и третьего клапана.

После проверки снять перемычку с клемм 4/9 и 4/10 и обязательно опломбировать испы-

танные клапаны.

5.1.11.5 Проверка работы системы обнаружения и тушения пожара (СОТП



При включенных автоматических выключателях «Пожарная сигнализация» и

«Питание БУ-МСУ и датчиков» необходимо снять крышку на блоке питания и управле-

ния (БПУ) СОТП и последовательно включить выключатели «Акк» (собственное пита-

ние) и затем «Сеть» (110 В). При этом на экранах БКИ1 и БКИ2 должна высвечиваться

информация:



НОРМА:                       Дата       Время

Каб.1 глв                Пуск=ручн



Тепловоз ТЭП70БС                    Руководство по эксплуатации







  83



5.1.12

Проверка

работы

электрооборудования

тормозного

компрессора



При запущенном дизеле включить автоматический выключатель АВ20 “Компрес-

сор”.

Проверить направление вращения электродвигателя компрессора (левое, если

смотреть со стороны привода) и отсутствие чрезмерного искрения под щетками (степень

искрения под щетками не более 1½ ГОСТ 183-74).

По манометру “Магистраль, главные резервуары”, расположенному на пульте ма-

шиниста, проверьте давление включения и отключения компрессора.

Компрессор должен включаться при давлении (7,5



 0,2) кгс/см

2

, отключаться при

(9



 0,2) кгс/см

2

.

Вентиль осушки ВСО должен включаться контактом РДСО при давлении в пита-

тельной магистрали согласно таблице 2.

Настройка реле давления воздуха в тормозной магистрали РДТ3 проверяется по

манометру “Магистраль, главные резервуары”, расположенному на пульте машиниста и

панели дисплейного модуля УСO (устройство связи с объектами).

Параметры настройки:

отключение реле при 4,8 – 5 кгс/см

2

;

включение при (3



0,2) кгс/см

2

.

При несоответствии настройки указанным данным необходимо отрегулировать ре-

ле             согласно таблице 4.



5.1.13 Проверка электропередачи

Включение и отключение нагрузки производить при помощи контроллера маши-

ниста. Пользоваться тумблером Тб3 (



)“Аварийный останов дизеля” или выключателем

“Аварийный останов тепловоза” (ВкА) для отключения нагрузки недопустимо, так как из-

за параллельного включения контакторов КП1-КП6 на общую нагрузку (реостаты) воз-

можно подгорание их контактов.

5.1.13.1 Программа МСУ – ТЭ  совместно с дизелем и электронным регулятором

ЭРД должна обеспечивать нагрузочные характеристики в соответствии с полем тепловоз-

ных характеристик согласно таблице8 и рисунку 5.

Инструкция по техническим обслуживаниям и текущим ремонтам





84



Таблица 8

Поле тепловозных характеристик



Позиция



КМ

Частота вращения
коленчатого вала
дизеля, об/мин

Мощность ре-

комендованная,
кВт/код.ед

Мощ-

ность макси-
мальная кВт

Мощ-

ность мини-
мальная, кВт

0

350

0,0/695

0

0

1

350

80/620

110

50

2

550

220/670

250

180

3

585

352,8/742

487,0

268,5

4

619

475,2/840

607,1

380,9

5

654

612,8/941

777,3

508,7

6

688

757,7/1043

950,2

644,6

7

723

918,4/1150

1135,9

796,5

8

757

1085,8/1254

1323,7

955,8

9

792

1269,8/1354

1524,9

1131,9

10

826

1459,7/1436

1727,8

1314,7

11

861

1666,8/1524

1944,3

1514,9

12

895

1879,3/1614

2162,3

1721,2

13

930

2109,6/1701

2394,3

1945,5

14

965

2351,7/1810

2634,2

2182,2

15

1000

2000 код.ед*







Примечание

:





Мощность рекомендованная в соответствии с таблицей 9

Тепловоз ТЭП70БС                    Руководство по эксплуатации







  85



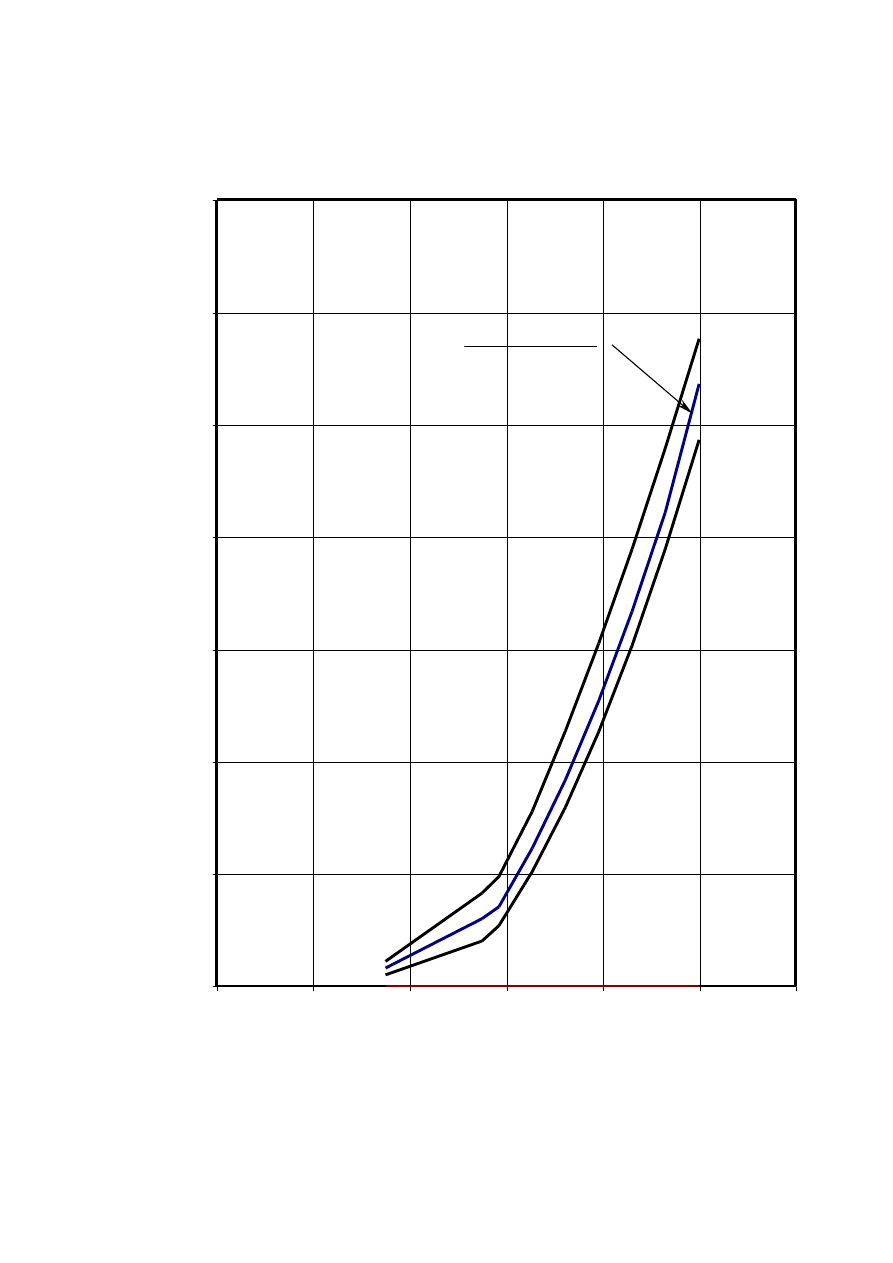

Поле тепловозных харктеристик

0

500

1000

1500

2000

2500

3000

3500

0

200

400

600

800

1000

1200

Частота вращения коленчатого вала дизеля, об/ мин

М

ощн

ос

ть

, к

В

т



Рекомендованная х-ка



                                                 Рисунок 5.
