Тепловоз ТЭП70 БС. Руководство - часть 138

Инструкция по техническим обслуживаниям и текущим ремонтам





74

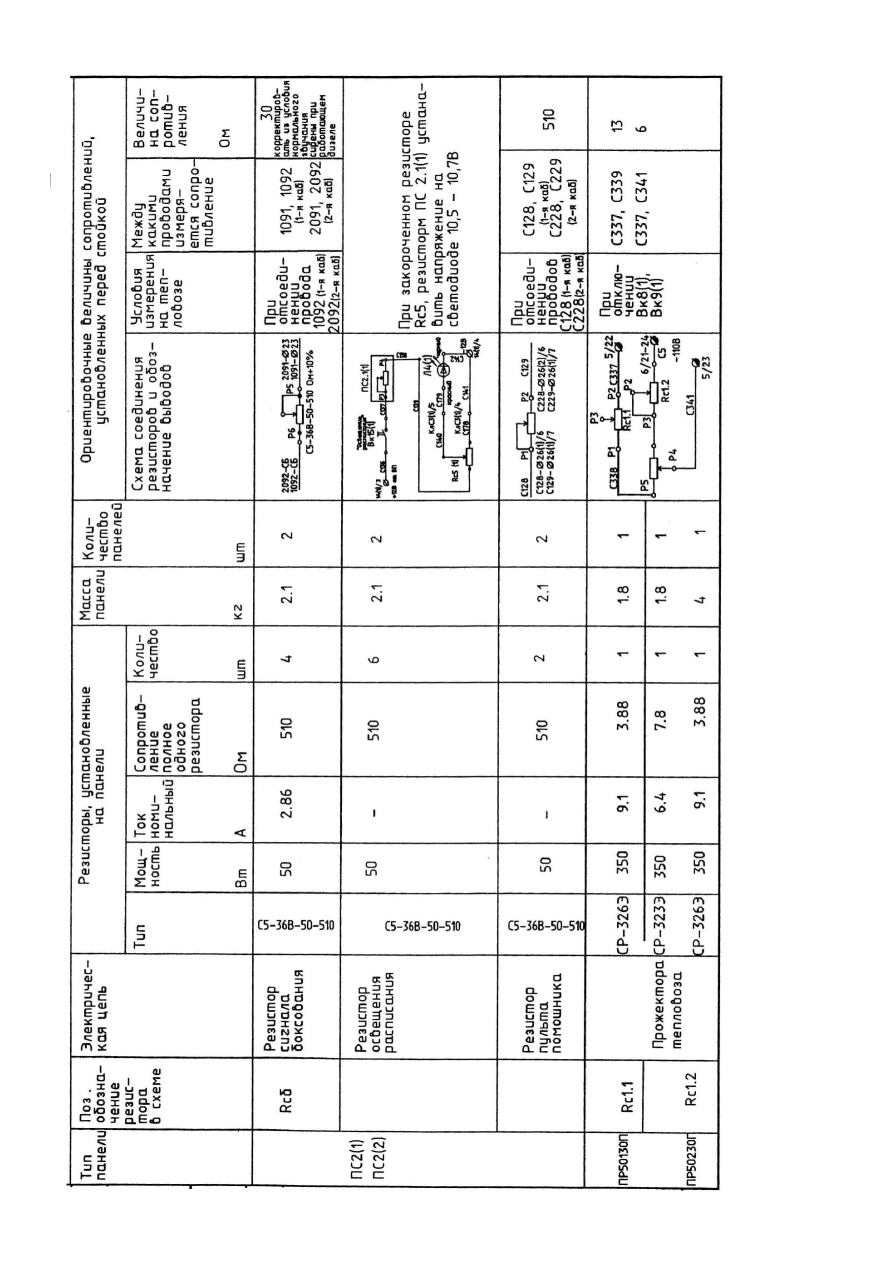

П

ро

до

лжен

ие та

бл

иц

ы

 3



Тепловоз ТЭП70БС                    Руководство по эксплуатации







  75



5.1.5 Параметры настройки реле давления согласно таблице 4.

Таблица 4

     Параметры срабатывания реле давления

Обозначение
по схеме

Тип реле,
сигнализатора

Уставка включения,
МПа (кгс/см

2

)

Уставка отключе-
ния МПа (кгс/см

2

)

РДТ1,РДТ5

352 А

0,03-0,04 (0,3-0,4)



РДТ2

ДЕМ102-1-02-2

0,23



0,02(2,3



0,2)

0,1



0,02(1



0,2)

РДТ3

ДЕМ102-1-02-2

0,30



0,02(3,0



0,2)

0,5

-0,02

(5,0

-0,2

)

РДТ4

ДЕМ102-1-02-2

0,30



0,02(3,0



0,2)

0,4



0,02(4,0



0,2)

РДК

ДЕМ102-1-02-2

0,55



0,05(5,5



0,5)

0,8



0,02(8,0



0,2)

РДСО

ДЕМ102-1-02-2

0,88-0,02(8,8-0,2)

0,8-0,02(8,0-0,2)

РДМ3

ДЕМ105-01.30↑

0,03



0,005(0,3



0,05)



РДМ4

ДЕМ105-01.60↓

*

0,05–0,07(0,5 – 0,7) -
уставка отключения.




5.1.6. Во время регулировочных работ до пуска дизеля проверьте правильность и после-

довательность действия электрических аппаратов управления в соответствии со схемой

ТЭП70А.70.00.000Э3 и направление вращения электродвигателей собственных нужд со-

гласно табл.5, работу систем вспомогательного оборудования, противопожарной уста-

новки и др. узлов в соответствии с действующими инструкциями и техническими требо-

ваниями чертежей и доведите тепловоз до состояния полной готовности.

Продолжительность перерывов при регулировочных работах не регламентируется.

* 0,05 – 0,07(0,5 – 0,7)- уставка отключения.



Инструкция по техническим обслуживаниям и текущим ремонтам





76



Таблица 5

Направление вращения электрических машин

Наименование электрической
машины

Обозначение по схеме
ТЭП70А.70.00.002Э3

Направление враще-
ния (со стороны при-
вода)

Агрегат  тяговый

А

левое

Стартер - генератор

СТГ

  правое

Электродвигатель масляного
насоса

ЭМН

левое

Электродвигатель вентилято-
ров тормозных резисторов

ЭВТ1, ЭВТ2

левое

Электродвигатель топливного
насоса

ЭТН

  правое

Электродвигатель компрессора

ЭК



левое

Электродвигатель электрока-
лорифера

ЭКФ1
ЭКФ2

левое

Электродвигатель мультици-
клонного фильтра ЦВС

ЭМФ1

левое

Электродвигатели мультици-
клонных фильтров дизеля

ЭМФ2, ЭМФ3

  правое



5.1.7 Подключение силовых цепей тепловоза к водяному  реостату

для настройки тягового режима

Для настройки электрооборудования и проверки системы возбуждения тягового

агрегата тяговые электродвигатели необходимо отсоединить, а на их место в качестве на-

грузки подсоединить водяной реостат.

Реостат должен быть рассчитан на длительный ток 5000 А при напряжении 545 В,

а также должен обеспечить получение режимов во всех точках внешней характеристики

тягового агрегата от максимального напряжения 800 В до минимального напряжения 100

В при токах 7200 А.

Для подключения к водяному реостату провода 130, 138, 146, 154, 166 и 178(см.

ТЭП70А.70.00.002Э3 ) следует отключить соответственно от шин 231Ш, 237Ш, 244Ш,

251Ш, 258Ш и 265Ш, соединенных с шунтами Ш4…Ш9. На их место подключить прово-

да от плюсовых пластин водяного реостата. Длины этих проводов не должны отличаться

между собой более чем на 200 мм. Распределение тока по этим проводам должно быть не

хуже 20 %.

Для подсоединения минусовых проводов реостата необходимо снять крепеж, со-

единяющий съемную шину 2х116Ш с верхней частью шины шунта Ш1 и шиной тормоз-

ного переключателя 2х117Ш. Снять шину 2х116Ш и подсоединить ее посредством осво-

Тепловоз ТЭП70БС                    Руководство по эксплуатации







  77

бодившегося крепежа к нижней части шины шунта Ш1 и к верхней части шины 2х118Ш,

предназначенной для реостатных испытаний.
