Тепловоз ТЭП70 БС. Руководство - часть 90



359







М

а

с

л

о

В

о

з

д

у

х

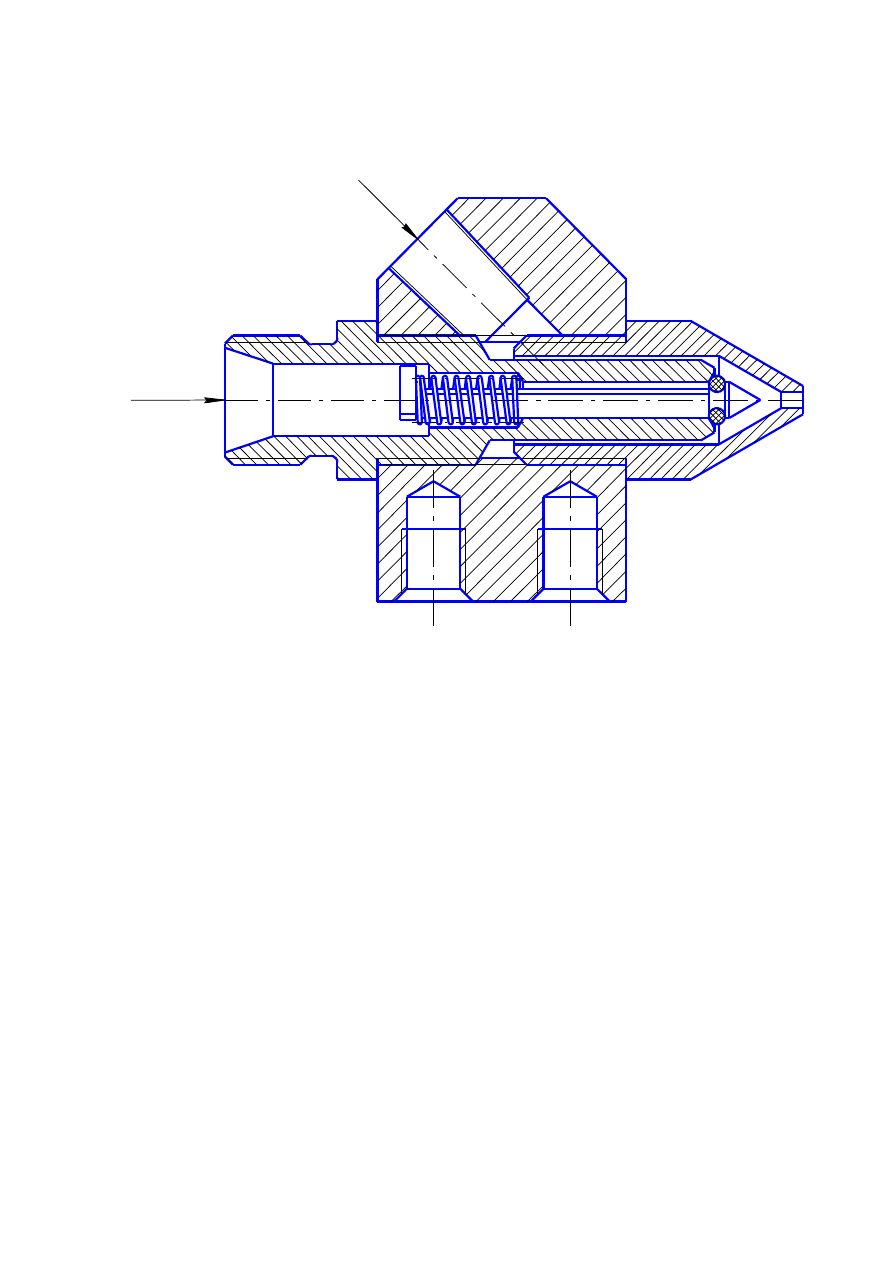

Рисунок 135- Форсунка



При пневматическом торможении воздух поступает к сигнализатору отпуска

тормозов 5, что приводит к замыканию его контактов и выключению системы.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

360

360



5.КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

На тепловозе установлены следующие контрольно-измерительные приборы.

Таблица 59



Наименова

ние



Обозначение

(тип)

К

оли

че

ст

во н

а

те

пловоз

, шт

.



Краткая

техническая

характеристика



Назначе

ние

Мес

то ус

та

новки



при

бора

  н

а

те

пловоз

е

1

2

3

4

5

6

1. Вольтметр

М 42300

ТУ25.7504-132-97



2

Предел измерений

0-150 В

Класс точности 1,5

Измерение

напряжения

цепи

управления

и электро-

пневмати-

ческого

тормоза

На пультах

управле-

ния

2.Вольтметр

М 42300

ТУ25.7504-132-97

1

Предел измерений

0-150 В

Класс точности 1,5

Измерение

сопротивле

ния

изоляции

На пе-

редней

стенке

высоко-

вольтной

камеры

3.Амперметр

М 42300 ТУ25.7504-

132-97





2

Предел измерений

10-0-10 А

Класс точности 1,5

Измерение

тока линии

ЭПТ

На пультах

управле-

ния



361



Продолжение таблицы 59





Наименование



Обозначение

(тип)

К

олич

ес

тв

о на теп

ло

-

воз

,

шт.



Краткая

техническая

характеристи

ка



Назначен

ие

Ме

сто у

станов

ки

при

бора

 на т

еплов

оз

е

1

2

3

4

5

6

4.Амперметр

М 1611

ТУ25.04.4014-80

2

Предел

измерений

0-1000 А

Класс точности

1,5

Измерение

тока элек-

тродвигате-

ля в режиме

торможения

На пультах

управления

5.Амперметр

М 42300

ТУ25.04.4058-81

2

Предел

измерений

150-0-150 А

Класс точности

1,5

Измерение

тока заряда

батареи

На пультах

управления

6.Миллиампер-

метр

М 42300

ТУ25.7504-132-97



1

Предел

измерений

0-10 мА

Класс точности

1,5



Индикатор

На передней

стенке высоко-

вольтной

камеры

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

362

362



6.ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

Для проведения технических обслуживаний и ремонтов с каждым тепловозом

направляется комплект инструмента и принадлежностей согласно комплектовочной

ведомости ТЭП70А.90.03.001ЗИ. Приспособления, указанные в этой ведомости,

отправляются в депо  приписки разовым порядком.

Ведомость ТЭП70А.90.03.001ЗИ входит в комплект технической документации,

направляемой в депо с каждым тепловозом.

7.МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

Перечни узлов и деталей, имеющих пломбы и маркировку, а также содержание и

место нанесения маркировочной надписи приведены в таблицах 60, 61.

МАРКИРОВАНИЕ

Таблица 60

Агрегат, узел

Место маркировки

Содержание маркировки

Тепловоз в целом

1.







2.



3.

Дизель-генератор

4.Амортизаторы дизеля







Вспомогательное

оборудование

5.Секция радиатора водяная







6.Секция радиатора

масляная



Левая стенка кабины

Правая стенка кабины





Середина боковых стен

кузова

На скосах бамперов



На торце амортизатора











На гребне коллектора, со

стороны обратной

привалочной поверхности



На гребне коллектора, со

стороны обратной

привалочной поверхности





Товарный знак.

Государственный герб и

знаки МПС: над их входными

дверями- фирменная доска.

Серия, номер тепловоза и его

приписка к железной дороге.

Световые табло



Величина прогиба

амортизатора при

статических испытаниях на

стенде.





Клеймо ОТК,

удостоверяющее годность

секции, завод -изготовитель и

год изготовления.

Клеймо ОТК,

удостоверяющее годность

секции, завод -изготовитель и

год изготовления.
