231



Вход преобразователя представляет собой делитель, собранный на резисторах.

Входной сигнал в зависимости от его номинального уровня, поступает на входы делителя

0,75 мВ, 150 В, 1000 В, 1500 В. Напряжение с делителя через фильтр поступает на усилитель

постоянного тока, построенный на микросхеме. Он обеспечивает усиление сигнала с

делителя до 1 В. С выхода усилителя сигнал поступает на узел гальванической развязки, а

далее на преобразователь напряжения в выходной ток (0   5)мА, достаточный для последую-

щей обработки в цепях управления тепловоза.

Техническая характеристика преобразователя ЭП2716 приведена в таблице 55.

Таблица 55

Наименование

Значение

Напряжение питания, В

Ток выходной, мА

Мощность, потребляемая преобразователем

от источника питания, не более, Вт

Масса, не более, кг

15   0,5

5



0,7

1,2

Подробное описание устройства и работы преобразователя см. ЯТАУ.411522.001ТО.

Таблица 56

Наименование

Значение

Входное напряжение переменного тока, в, в

пределах



14 - 55

Входное напряжение постоянного тока, В

13,5   10%

Выходное напряжение импульсов, В

7   10%

Длительность импульса, Мкс

300   30%

Частота напряжения переменного тока, Гц, в

пределах



66 - 220

Масса, кг

11,7

            4.11.9.7.Индуктивный датчик ИД-42ПУ3 ( рис.103 )

Индуктивный датчик ИД предназначен для связи системы автоматического

регулирования с регулятором дизеля. Он состоит из корпуса, в котором размещена катушка

и подвижный сердечник - якоря.. Якорь датчика сочленяется со штоком сервомотора

регулятора мощности дизеля.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

232

232

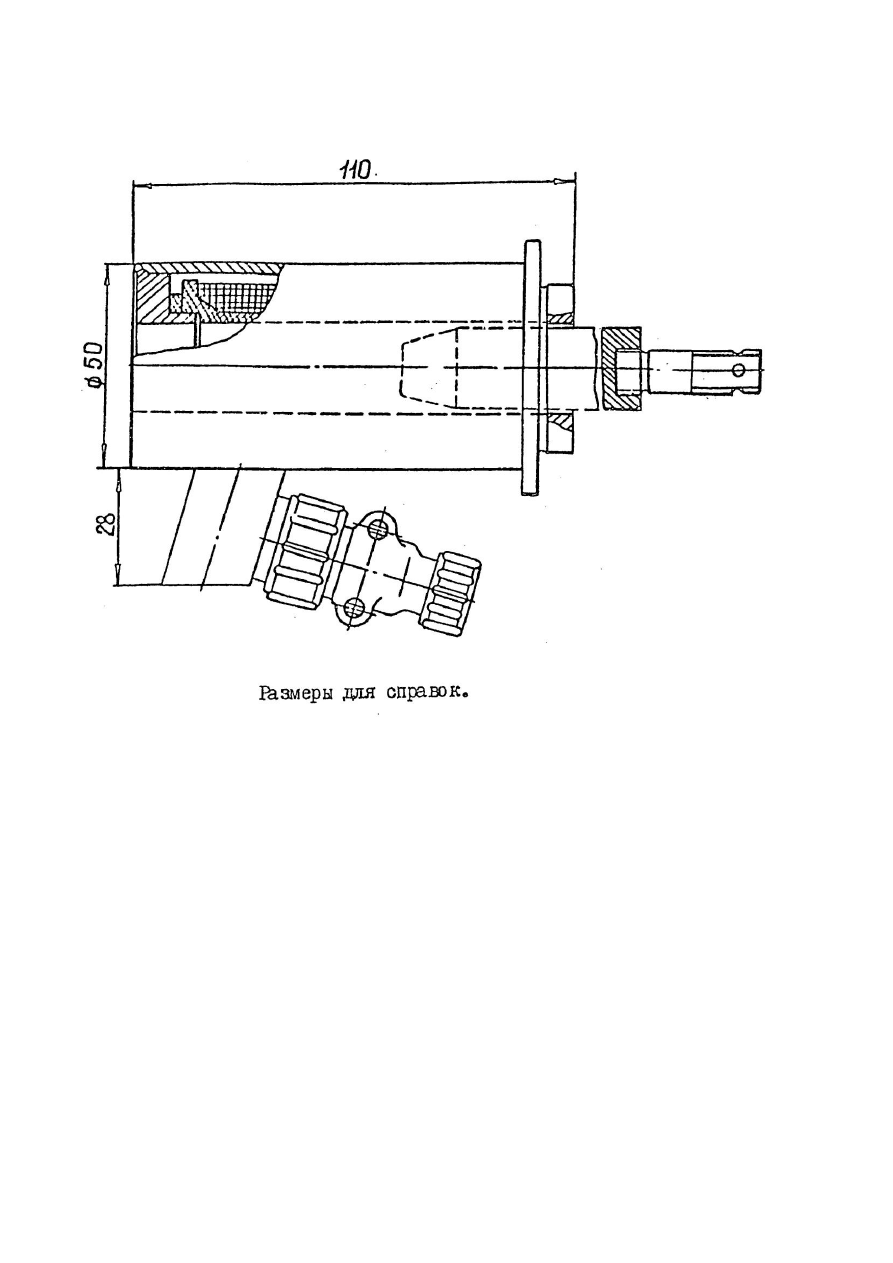

Рисунок 103 – Индуктивный датчик ИД-42УХЛ3



233







Датчик представляет собой электрический преобразователь, в котором линейное

перемещение якоря вызывает изменение индуктивности и, следовательно, полного

сопротивления катушки. Максимальный сигнал датчика соответствует положению якоря,

выдвинутому за корпус, а минимальный - максимально вдвинутому положению. Таким

образом, благодаря такой конструкции индуктивного датчика, сигнал уставки по мощности

может  меняться и в процессе работы объединенный регулятор дизеля стремится

поддерживать  мощность тягового генератора равной свободной мощности дизеля.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

234

234



Техническая характеристика индуктивного датчика приведена в таблице 57.

Таблица 57

Наименование

Значение

Напряжение, В

17

Частота питающего напряжения, Гц

220

Ход якоря при изменении сопротивления от

наименьшего до наибольшего, мм



65

Минимальное полное сопротивление катушки

( не более ), Ом



50

Наибольшее полное сопротивление катушки

( не менее ), Ом



550

Ток номинальный, А

0,26

Активное сопротивление катушки, Ом

20

Масса, кг

1,4



4.11.9.8.Термопреобразователи сопротивления типа ТСМ-9620-01

Термопреобразователи сопротивления ТСМ-9620-01 предназначены для измерения

температуры жидкостей и газов (вода, масло, воздух) дизеля тепловоза в диапазоне

от 0 до 150  С.

Техническая характеристика термопреобразователя ТСМ-9620-01 приведена в

таблице 58

Таблица  58

Наименование

Значение

Рабочий диапазон,  С

Номинальное значение сопротивления при  С, Ом

Масса, кГ



0 – 150

50

0,115
