223

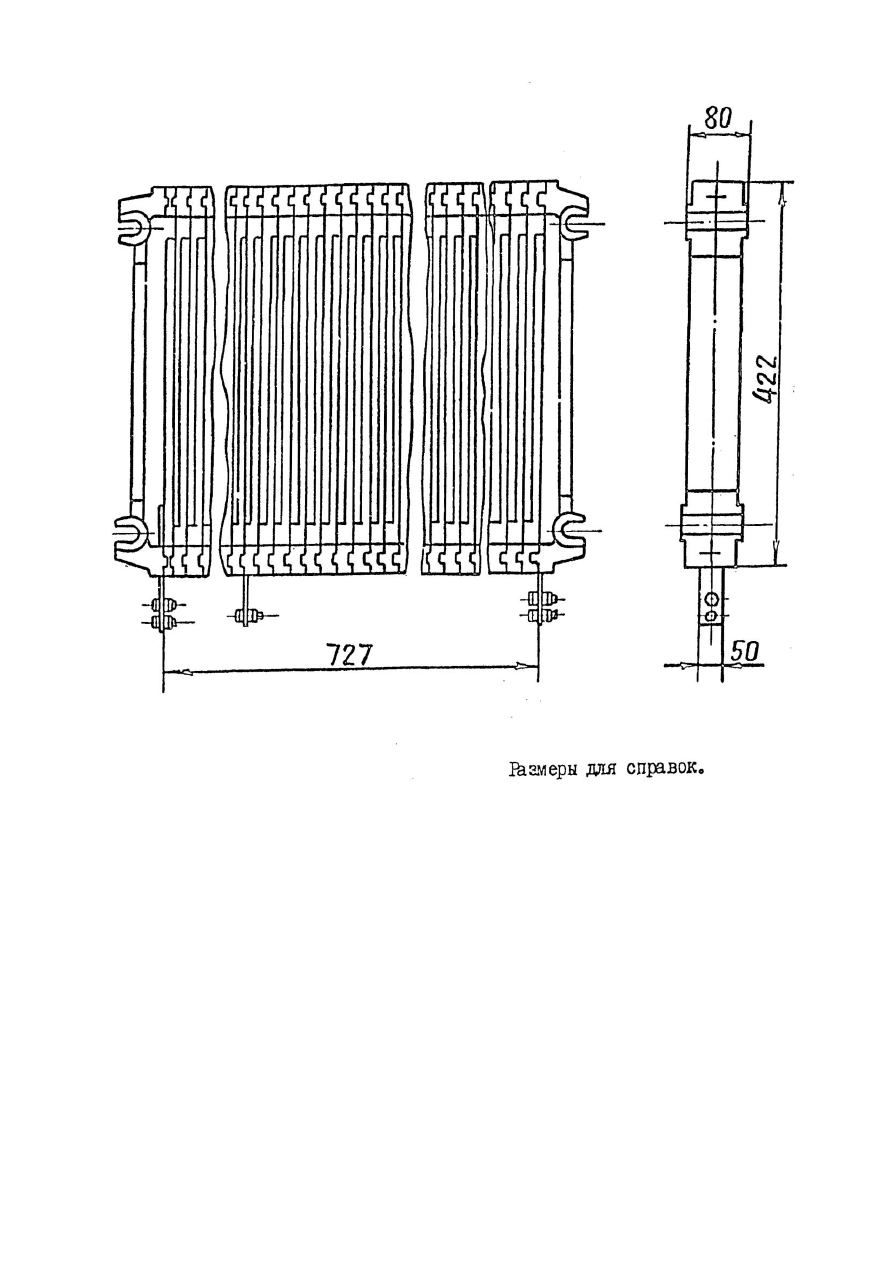

Рисунок 99 – Резистор ленточный обдуваемый РЛТ9110П, РЛТ9111П



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

224

224





Техническая характеристика резисторов типа РЛТ приведена в таблице 48.

Таблица 48





Тип





Сопротивление

ступени при

20  С



Номинальный

ток при

принудительной

вентиляции, А





Номинальное

напряжение, В





Номинальная

мощность

рассеяния, кВт

РЛТ-9110П

-

830

1000

175

РЛТ-9111П

0,17   5 %

830

1000

175

Масса резистора, кг                                                             25

          4.11.7.Модернизированная электромагнитная блокировка 3Б-1М (рис. 100)

           Модернизированная электромагнитная блокировка 3Б-1М с электромагнитным

ключом КЭ3-1М и магнитным ключом КМ-1М предназначена для предотвращения

неправильных действий обслуживающего персонала и применяется для возможности

доступа в отсек энергоснабжения при отсутствии высокого напряжения.

Блокировка состоит из замка 3Б-1М, электромагнитного ключа КЭ3-1М и магнитного ключа

КМ-

1М для аварийной разблокировки. Замок (рис.100) представляет собой подпружиненный

стальной шток 3 и штепсельный разъем 4, заключенные в силуминовом цилиндрическом

корпусе



2. Замок снабжен быстросъемной уплотнительной крышкой 1, укрепленной на

цепочке.

Техническая характеристика приведена в таблице  49

Таблица  49



Наименование

Значение

3Б-1М

КЭ3-1М

КМ-1М

Номинальное напряжение постоянного тока, В

Рабочий ход стержня, мм

Удерживающее усилие ключей, Н, не менее

Масса, кг

220

14

2

1





0,175

220

13

60

0,42



13

50

0,2





225

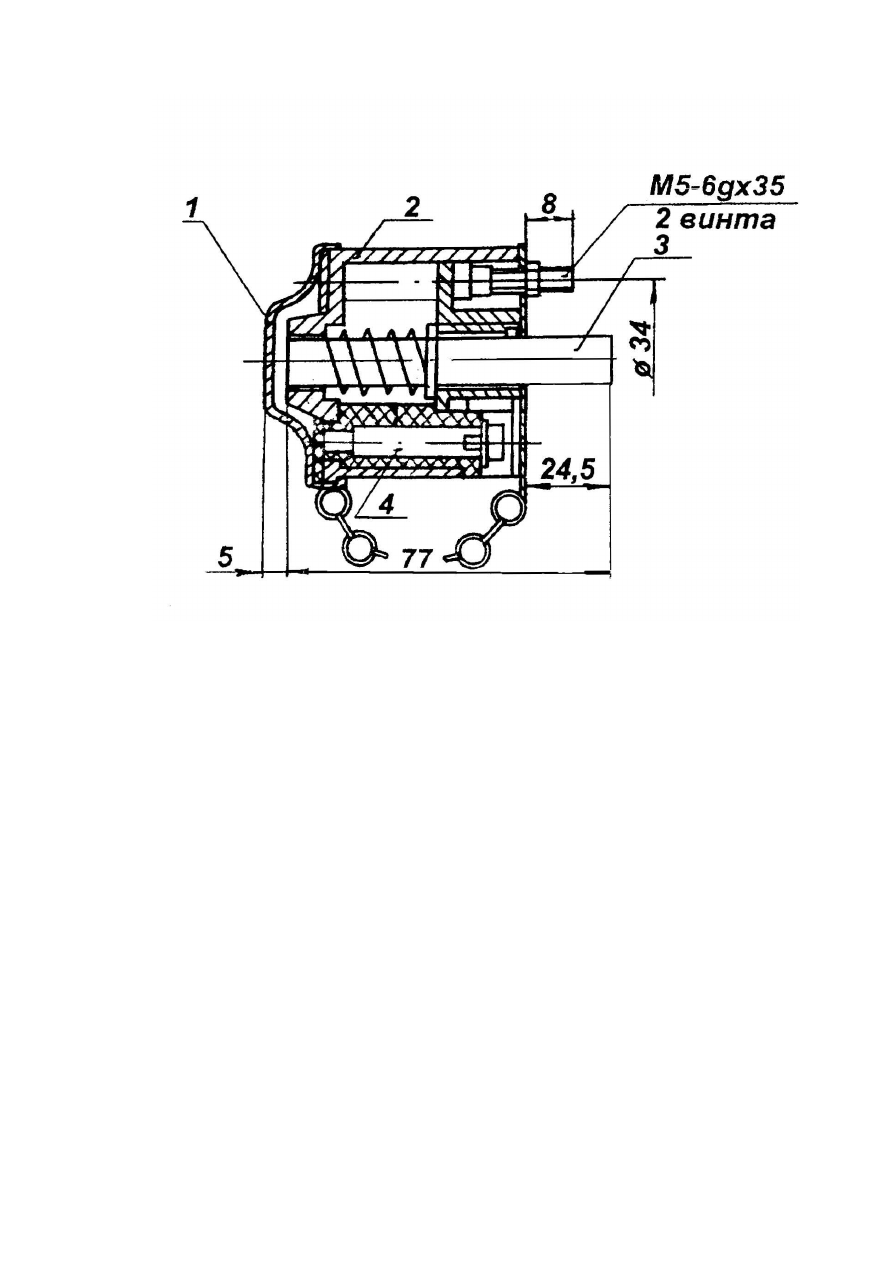

Рисунок 100- Модернизированная электромагнитная блокировка 3Б-1М





ТЕХНИЧЕСКОЕ ОПИСАНИЕ

226

226





               4.11.8.Электроизмерительные приборы.

           Электроизмерительные приборы: амперметры и вольтметры М42300 представлены на

рис.102. Краткая характеристика приборов приведена в таблице 68.

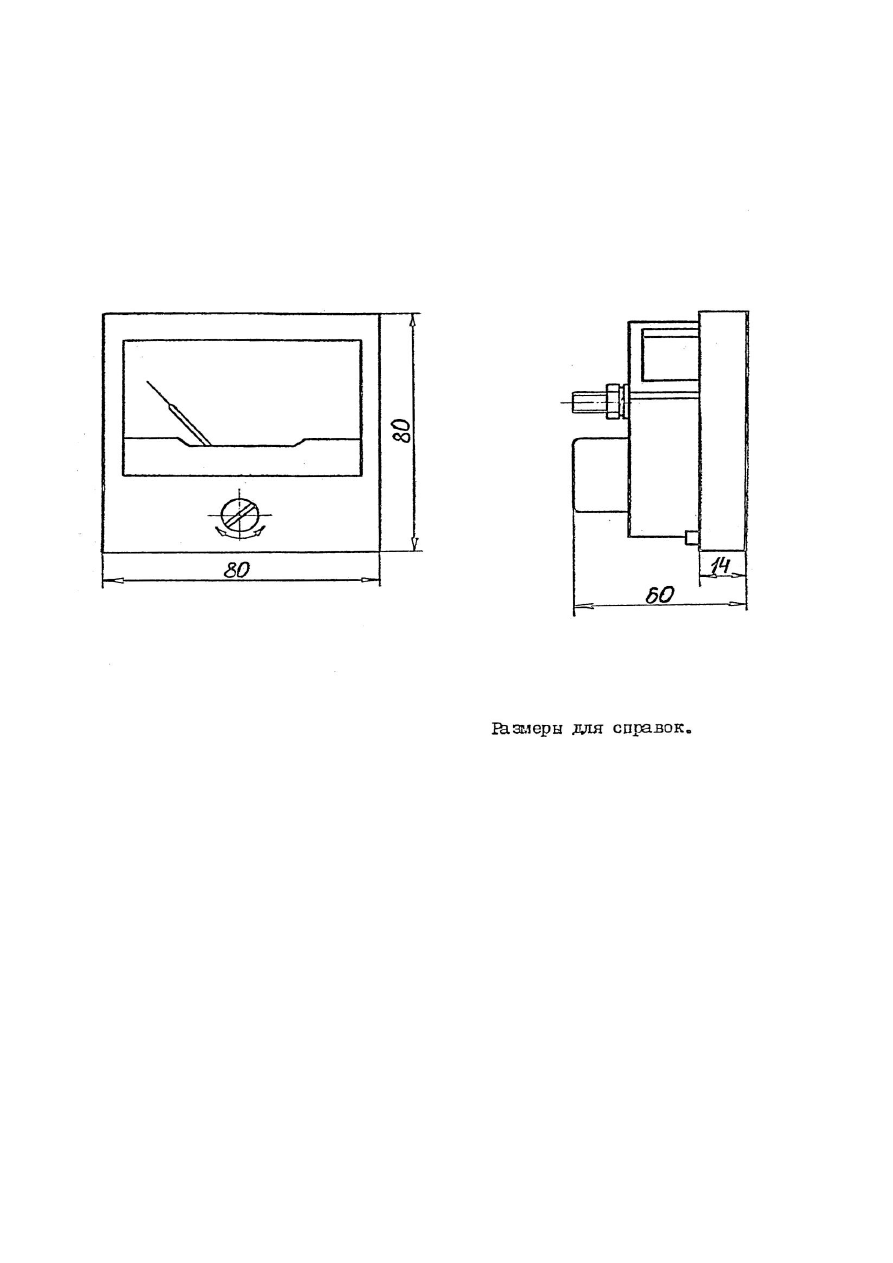

Рисунок 102 – Прибор электроизмерительный М 42300
